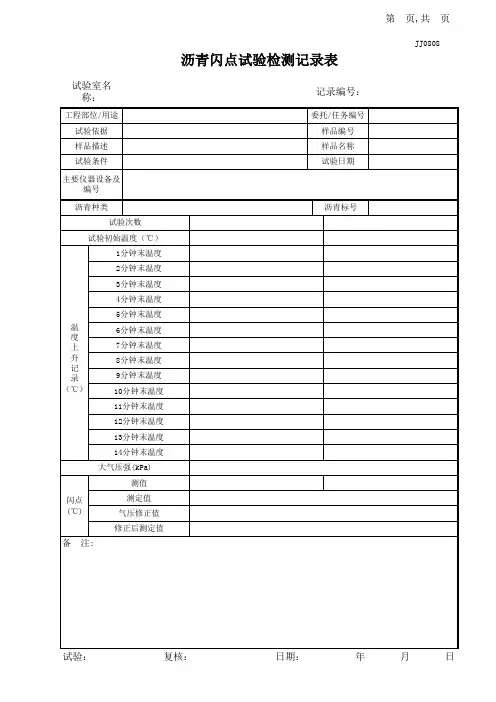

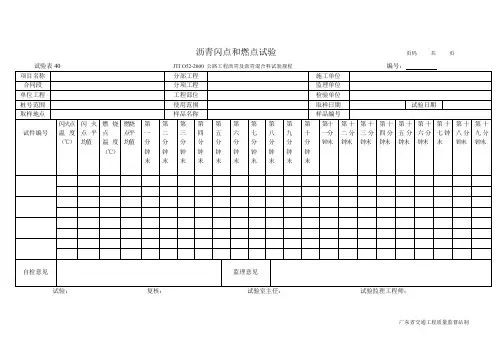

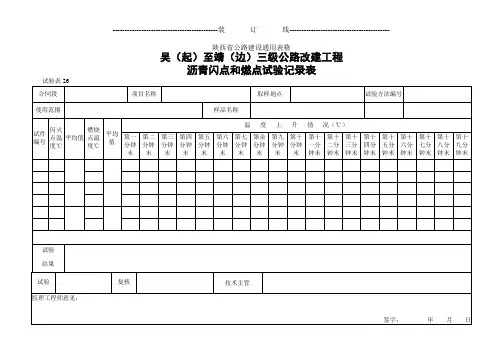

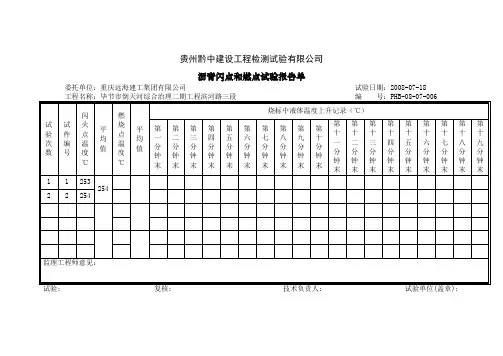

沥青闪点与燃点试验记录

委托单位委托编号
工程名称记录编号
施工部位样品编号
产地厂名代表数量
试验计算复核
委托单位委托编号
工程名称记录编号
施工部位样品编号
产地厂名代表数量
试验计算复核
沥青及改性沥青试验记录（三）
委托单位委托编号
工程名称记录编号
施工部位样品编号
产地厂名代表数量
品种标号试验日期
试验计算复核
沥青及改性沥青试验记录（四）
委托单位委托编号
工程名称记录编号
施工部位样品编号
产地厂名代表数量
试验计算复核。

沥青闪点与燃点试验作业指导书1、目的与适用范围本方法适用于克利夫兰开口杯（简称COC）测定粘稠石油沥青、煤沥青及闪点在79℃以上的液体石油沥青材料的闪点和燃点，以评定施工安全性时使用。

2、仪具与材料2.1克利夫兰开口杯式闪点仪，它由下列部分组成：2.1.1克利夫兰开口杯：用黄铜或铜合金制成，内口直径ø63.5mm ±0.5mm，深33.6mm±0.5mm，在内壁与杯上口的距离为9.4mm±0.4mm 处刻有一道环状标线，带一个弯柄把手。

2.1.2加热板：黄铜或铸铁制，直径145mm—160mm，厚约6.5mm的金属板，上有石棉垫板，中心有圆孔，以支承金属试样杯。

在距中心58mm处有一个与标准试焰大小相当的ø4.0mm±0.2mm电镀金属小球，供火焰调节的对照使用。

2.1.3温度计：0℃—400℃，分度为2℃。

2.1.4点火器：金属管制，端部为产生火焰的尖嘴，端部外径约1.6mm,内径为0.7mm—0.8mm，与可燃气体压力容器（如液体丙烷气或天然气）连接，火焰大小可以调节。

点火器可以150mm半径水平旋转，且端部恰好通过坩锅中心上方2mm以内，也可采用电动旋转点火用具，但火焰通过金属试验杯的时间应为1.0s左右。

2..15铁支架：高约500mm，附有温度计夹及度样杯支架，支脚为高度调节器，使加热顶保持水平。

2.2防风屏：金属薄板制，三面将仪器围住挡风，内壁涂成黑色，高约600mm。

2.3加热源附有调节器的1kw电炉或燃气炉。

根据需要，可以控制加热试样的升温速度为14℃/min—17℃/min、5.5℃/min±0.5℃/min。

3、方法与步骤3.1准备工作3.1.1将试样杯用溶剂洗净、烘干，装置于支架上。

加热板放在可调电炉上，如用燃气炉时，加热板距炉口约50mm，接好可燃气管道或电源。

3.1.2安装温度时，垂直插入试样杯中，温度计的水银球距杯底约6.5mm，位置在与点火器相对一侧距杯边缘约16mm处。

沥青闪点、燃点试验操作细则（克利夫兰开口杯法）
1.总则
1.1.本细则适用于测定粘稠、石油沥青、煤沥青及闪点在790C以上的液体石油沥青材料的闪点和燃点。

1.2.本细则参照现行标准JTJ052-2000编制。

2.仪器设备
SYD-3536型克利夫兰沥青闪点测定器。

温度计、附有调节器的可燃电炉。

3.试验步骤
3.1.准备工作
A、将闪点仪按使用说明进行安装。

将防风屏安装好，同时将点火器点火，调节形成直径为4±0.8mm的小球火焰。

B、将沥青试样按标准要求加热，倒入试样杯中至标线处。

3.2.在试样温度达到预期闪点前56℃时，调节升温速度使之达到14～17℃/min。

达到56℃后，降低升温速度使其在预期闪点前28℃时，能控制在5.5±0.5℃/min。

3.3.在预期闪点前28℃开始，每2℃将点火器火焰从试杯上方2～2.5mm处以弧水平扫过。

当试样液面出现一瞬间即灭的蓝色火焰，该点温度即为闪点，继续进行试验，当试样接触火焰立即出现火苗并能持续燃烧5S时，该点温度即为燃点。

如遇停电超5分钟，试样作废。

5.数据处理
5.结果评定
5.1. 结果如符合相关规范要求，判为合格；如不符合，则判为不合格。

6.相关文件
6.1.样品管理程序。

6.2.检测报告管理程序。

6.3.采（抽）样程序。

7.相关记录
7.1.《沥青闪点．燃点试验记录》。

沥青密度及相对密度试验检测记录表委托编号：第页共页检测：审核：沥青三大指标试验检测记录表委托编号：第页共页检测：审核：沥青针入度指数试验检测记录表委托编号：第页共页工程部位/用任务编号途试验依据样品编号样品描述样品名称试验条件温度℃湿度％RH试验日期年月日主要仪器设备及编号针杆总质量(g) 入针时间(s)试验温度(℃)试验次数 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 针入度值(0.1mm)平均针入度（0.1mm）针入度温度指数A lgpen针入度指数PI备注：将三个或三个以上不同温度条件下测试的针入度值取对数，令y=lgP，x=T，按公式的针入度对数与温度的直线关系，进行y=a+bx一元一次方程的直线回归，求取针入度温度指数AlgpenlgP=K+Algpen*TlgP 一不同温度条件下测试的针入度值取对数；T 一试验温度（℃）；K 一回归方程的常数项a；Algpen 一回归方程的系数b。

按式回归时必须进行相关性检测，直线回归相关系数R不得小于0.997（置信度95％），否则，试验无效。

按公式确定沥青的针入度指数，并记为PIPI=检测：审核：沥青闪燃点及溶解度试验检测记录表委托编号：第页共页检测：审核：沥青薄膜加热试验检测记录表委托编号：第页共页检测：审核：沥青与粗集料的黏附性试验检测记录表（水煮法）委托编号：第页共页检测：审核：沥青动力粘度试验检测记录表委托编号：第页共页检测：审核：沥青密度试验检测记录表委托编号：第页共页检测：审核：乳化（煤油）沥青试验检测记录表委托编号：第页共页检测：审核：乳化（煤油）沥青试验检测记录表第页共页检测：审核：乳化沥青与粗集料的黏附性试验检测记录表委托编号：第页共页检测：审核：聚合物改性沥青离析、弹性恢复试验检测记录表委托编号：第页共页检测：审核：。

沥青闪点与燃点试验作业指导书1、目的与适用范围本方法适用于克利夫兰开口杯（简称COC）测定粘稠石油沥青、煤沥青及闪点在79℃以上的液体石油沥青材料的闪点和燃点，以评定施工安全性时使用。

2、仪具与材料2.1克利夫兰开口杯式闪点仪，它由下列部分组成：2.1.1克利夫兰开口杯：用黄铜或铜合金制成，内口直径ø63.5mm ±0.5mm，深33.6mm±0.5mm，在内壁与杯上口的距离为9.4mm±0.4mm 处刻有一道环状标线，带一个弯柄把手。

2.1.2加热板：黄铜或铸铁制，直径145mm—160mm，厚约6.5mm的金属板，上有石棉垫板，中心有圆孔，以支承金属试样杯。

在距中心58mm处有一个与标准试焰大小相当的ø4.0mm±0.2mm电镀金属小球，供火焰调节的对照使用。

2.1.3温度计：0℃—400℃，分度为2℃。

2.1.4点火器：金属管制，端部为产生火焰的尖嘴，端部外径约1.6mm,内径为0.7mm—0.8mm，与可燃气体压力容器（如液体丙烷气或天然气）连接，火焰大小可以调节。

点火器可以150mm半径水平旋转，且端部恰好通过坩锅中心上方2mm以内，也可采用电动旋转点火用具，但火焰通过金属试验杯的时间应为1.0s左右。

2..15铁支架：高约500mm，附有温度计夹及度样杯支架，支脚为高度调节器，使加热顶保持水平。

2.2防风屏：金属薄板制，三面将仪器围住挡风，内壁涂成黑色，高约600mm。

2.3加热源附有调节器的1kw电炉或燃气炉。

根据需要，可以控制加热试样的升温速度为14℃/min—17℃/min、5.5℃/min±0.5℃/min。

3、方法与步骤3.1准备工作3.1.1将试样杯用溶剂洗净、烘干，装置于支架上。

加热板放在可调电炉上，如用燃气炉时，加热板距炉口约50mm，接好可燃气管道或电源。

3.1.2安装温度时，垂直插入试样杯中，温度计的水银球距杯底约6.5mm，位置在与点火器相对一侧距杯边缘约16mm处。

沥青闪点与燃点试验检测方案一、试验目的检测沥青的闪点和燃点，以评定施工的安全性。

二、适用范围适用于克利夫兰开口杯（简称COC）测定黏稠石油沥青、聚合物改性沥青及闪点在79℃以上的液体石油沥青。

三、仪器设备克利夫兰开口闪点试验器、加热板、温度计、点火器、铁支架、防风屏、燃气炉等。

四、试验准备(1)将试样杯用溶剂洗净、烘干，装置于支架上。

加热板放在可调电炉上，如用燃气炉时，加热板距炉口约50mm，接好可燃气管道或电源。

(2)安装温度计，垂直插人试样杯中，温度计的水银球距杯底约6.5mm，位置在与点火器相对一侧距杯边缘约16mm处。

(3)将试样注人试样杯中至标线处。

注：试样加热温度不能超过闪点以下55℃(4)全部装置应置于室内光线较暗且无显著空气流通的地方，并用防风屏三面围护。

(5)将点火器转向一侧，试验点火，调节火苗成标准球的形状或成直径为4mm±0.8㎜的小球形试焰。

五、实施步骤(1)开始加热试样，升温速度迅速地达到14～17℃／min。

待试样温度达到预期闪点前56℃时，调节加热器降低升温速度，以便在预期闪点前28℃时能使升温速度控制在5.5℃／min ±0.5℃／min。

(2)试样温度达到预期闪点前28℃时开始，每隔2℃将点火器的试焰沿试验杯口中心以150mm半径作弧水平扫过一次；从试验杯口的一边至另一边所经过的时间1s。

此时应确认点火器的试焰为直径4mm±0.8mm的火球，并位于坩埚口上方2～2.5mm处。

(3)当试样液面上最初出现一瞬间即灭的蓝色火焰时，立即从温度计上读记温度，作为试样的闪点。

(4)继续加热，保持试样升温速度5.5 ℃／min ±0.5 ℃／min ，并按上述操作要求用点火器点火试验。

(5)当试样接触火焰立即着火，并继续燃烧不少于5s时，停止加热，并读记温度计上的温度，作为试样的燃点。

六、报告与数据处理（1）同一试样至少平行试验两次，两次测定结果的差值不超过重复性试验允许误差8℃时，取其平均值的整数作为试验结果。
