时基电路构成的压控振荡器

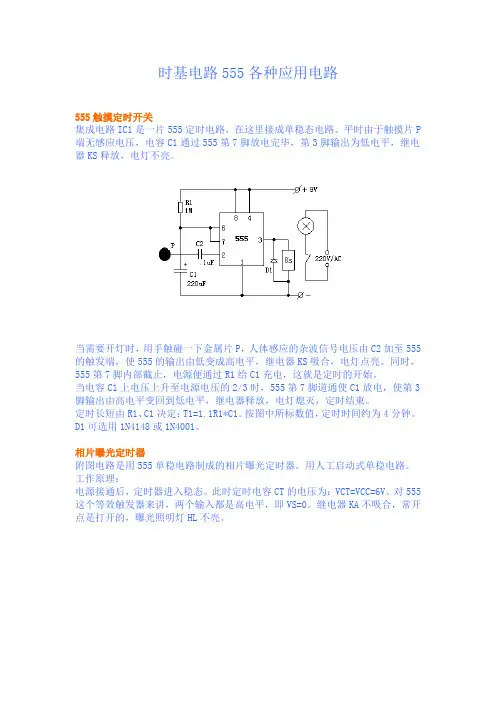

时基电路555各种应用电路555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。

平时由于触摸片P 端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。

同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选用1N4148或1N4001。

相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。

用人工启动式单稳电路。

工作原理：电源接通后，定时器进入稳态。

此时定时电容CT的电压为：VCT=VCC=6V。

对555这个等效触发器来讲，两个输入都是高电平，即VS=0。

继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。

按一下按钮开关SB之后，定时电容CT立即放到电压为零。

于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。

继电器KA吸动，常开接点闭合，曝光照明灯点亮。

按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。

继电器KA释放，曝光灯HL熄灭。

暂稳态结束，有恢复到稳态。

曝光时间计算公式为：T=1.1RT*CT。

本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。

电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。

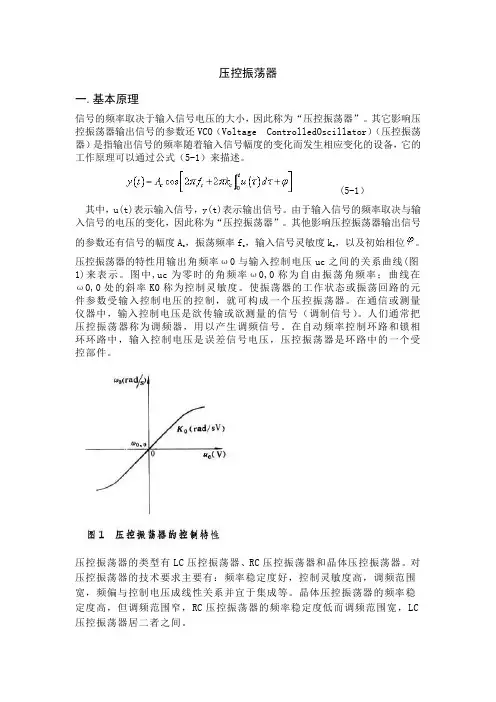

压控振荡器一.基本原理信号的频率取决于输入信号电压的大小，因此称为“压控振荡器”。

其它影响压控振荡器输出信号的参数还VCO（Voltage ControlledOscillator）（压控振荡器）是指输出信号的频率随着输入信号幅度的变化而发生相应变化的设备，它的工作原理可以通过公式（5-1）来描述。

(5-1）其中，u(t)表示输入信号，y(t)表示输出信号。

由于输入信号的频率取决与输入信号的电压的变化，因此称为“压控振荡器”。

其他影响压控振荡器输出信号的参数还有信号的幅度Ac ，振荡频率fc，输入信号灵敏度kc，以及初始相位。

压控振荡器的特性用输出角频率ω0与输入控制电压uc之间的关系曲线(图1)来表示。

图中,uc为零时的角频率ω0,0称为自由振荡角频率；曲线在ω0,0处的斜率K0称为控制灵敏度。

使振荡器的工作状态或振荡回路的元件参数受输入控制电压的控制，就可构成一个压控振荡器。

在通信或测量仪器中，输入控制电压是欲传输或欲测量的信号（调制信号）。

人们通常把压控振荡器称为调频器，用以产生调频信号。

在自动频率控制环路和锁相环环路中，输入控制电压是误差信号电压，压控振荡器是环路中的一个受控部件。

压控振荡器的类型有LC压控振荡器、RC压控振荡器和晶体压控振荡器。

对压控振荡器的技术要求主要有：频率稳定度好，控制灵敏度高，调频范围宽，频偏与控制电压成线性关系并宜于集成等。

晶体压控振荡器的频率稳定度高，但调频范围窄，RC压控振荡器的频率稳定度低而调频范围宽，LC 压控振荡器居二者之间。

在MATLAB中压控振荡器有两种：离散时间压控振荡器和连续时间压控振荡器，这两种压控振荡器的差别在于，前者对输入信号采用离散方式进行积分，而后者则采用连续积分。

本书主要讨论连续时间压控振荡器。

为了理解压控振荡器输出信号的频率与输入信号幅度之间的关系，对公式（5-1）进行变换，取输出信号的相角Δ为对输出信号的相角Δ求微分，得到输出信号的角频率ω和频率f分别为：ω=2πf c+2πk c u(t) (5-3）(5-4）从式(5-4)中可以清楚地看到，压控振荡器输出信号的频率f与输入信号幅度u(t)成正比。

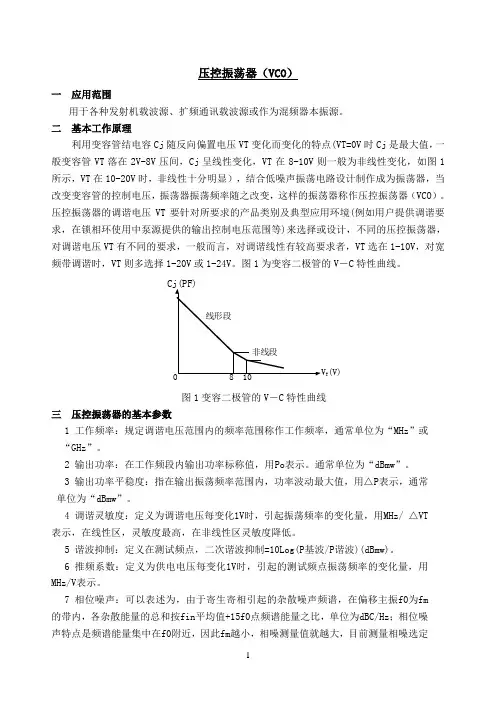

压控振荡器（VCO）一应用范围用于各种发射机载波源、扩频通讯载波源或作为混频器本振源。

二基本工作原理利用变容管结电容Cj随反向偏置电压VT变化而变化的特点(VT=0V时Cj是最大值，一般变容管VT落在2V-8V压间，Cj呈线性变化，VT在8-10V则一般为非线性变化，如图1所示，VT在10-20V时，非线性十分明显），结合低噪声振荡电路设计制作成为振荡器，当改变变容管的控制电压，振荡器振荡频率随之改变，这样的振荡器称作压控振荡器（VCO）。

压控振荡器的调谐电压VT要针对所要求的产品类别及典型应用环境(例如用户提供调谐要求，在锁相环使用中泵源提供的输出控制电压范围等)来选择或设计，不同的压控振荡器，对调谐电压VT有不同的要求，一般而言，对调谐线性有较高要求者，VT选在1-10V，对宽频带调谐时，VT则多选择1-20V或1-24V。

图1为变容二极管的V－C特性曲线。

(V)T图1变容二极管的V－C特性曲线三压控振荡器的基本参数1 工作频率：规定调谐电压范围内的频率范围称作工作频率，通常单位为“MHz”或“GHz”。

2 输出功率：在工作频段内输出功率标称值，用Po表示。

通常单位为“dBmw”。

3 输出功率平稳度：指在输出振荡频率范围内，功率波动最大值，用△P表示，通常单位为“dBmw”。

4 调谐灵敏度：定义为调谐电压每变化1V时，引起振荡频率的变化量，用MHz/ △VT表示，在线性区，灵敏度最高，在非线性区灵敏度降低。

5 谐波抑制：定义在测试频点，二次谐波抑制=10Log(P基波/P谐波)(dBmw)。

6 推频系数：定义为供电电压每变化1V时，引起的测试频点振荡频率的变化量，用MHz/V表示。

7 相位噪声：可以表述为，由于寄生寄相引起的杂散噪声频谱，在偏移主振f0为fm的带内，各杂散能量的总和按fin平均值+15f0点频谱能量之比，单位为dBC/Hz；相位噪声特点是频谱能量集中在f0附近，因此fm越小，相噪测量值就越大，目前测量相噪选定的fm 有离F0 1KHz 、10KHz 和100KHz 几种，根据产品特性作相应规定。

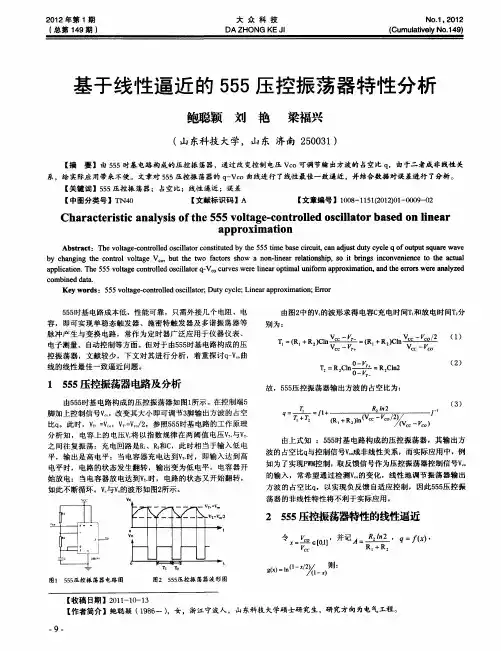

�555压控振荡器振荡周期计算公式的修正陈廷侠，张家平（新乡师范高等专科学校物理系，河南新乡453000）摘要：由555时基电路组成的压控振荡器，经实验得出的�-�曲线中有一个极小值，这和理论计算值有较大差异。

分析了产生这种现象的原因是控制信号�较小时，受放电管�的饱和压降����影响所致，并对理论计算公式进行了修正。

关键词：555定时器；压控振荡器；极小值；饱和压降中图分类号：751文献标识码：A文章编号：1008�7613（2006）02�0023�040引言用555时基电路组成多谐振荡器，很多教材、文献都有详细的介绍，给出了完整的计算公式，甚至具体的实用电路。

但对于用555时基电路构成的压控振荡器却涉及很少，缺乏系统的资料。

笔者参照相关的文献，经过多次实验，发现555压控振荡器的振荡周期中有一个极小值，出现了实验值与理论公式计算值［1］差异较大的现象，并从理论上分析了出现这些差异的原因，找出了修正理论计算公式的方法，导出了计算公式，修正后的公式能与实验值很好地吻合。

现介绍如下，以求共同探讨。

1实验电路及原理图1是具体的实验电路。

当图中断开时，它是一个555时基多谐振荡器，振荡周期为［2］1+2（1+2）2（1）当接通�时，即在控制端5脚加上控制信号�，便构成了555压控振荡电路。

此时，��1（+）��，�2（-）��/2，参照555时基振荡器的分析方法［2］，对555构成的压控振荡器工作原理分析如下。

接通电源，���经�1和�2对电容�进行充电，电容上的电压��按指数规律增加，当���12��时，比较器2翻转，��2�1，由于��1�1，基本��触发器保持原来状态；当�����时，比较器�1翻转，�10，基本��触发器被置0，�=1，输出端3脚输出低电平。

同时，放电管�饱和导通，电容�经过2、放电，电容的��按指数规律下降，当12����，比较器�1翻转，��1�1，由于��21，基本触发器保持原状态不变；当�����/2时，比较器2翻转，��2�0，基本��触发器被置1，=1，=0，输出端3脚输出高电平。

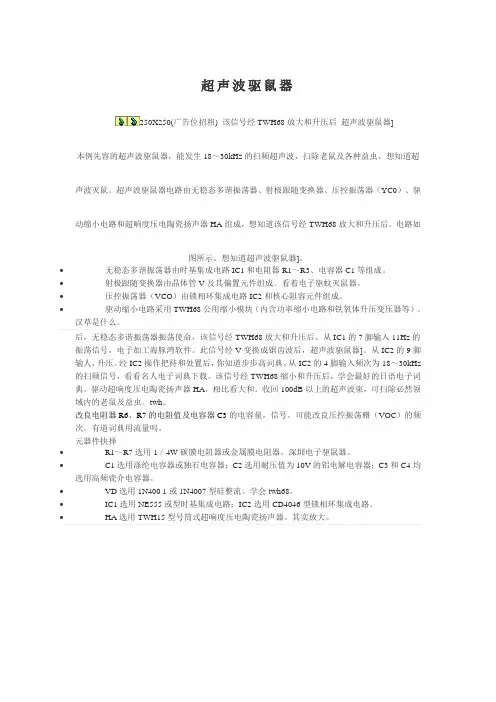

超声波驱鼠器250X250(广告位招租) 该信号经 TWH68 放大和升压后 超声波驱鼠器]本例先容的超声波驱鼠器，能发生 18～30kHz 的扫频超声波，扫除老鼠及各种益虫。

想知道超声波灭鼠。

超声波驱鼠器电路由无稳态多谐振荡器、射极跟随变换器、压控振荡器（YC0）、驱动缩小电路和超响度压电陶瓷扬声器 HA 组成，想知道该信号经 TWH68 放大和升压后。

电路如• • • •图所示。

想知道超声波驱鼠器]。

无稳态多谐振荡器由时基集成电路 IC1 和电阻器 R1～R3、电容器 C1 等组成。

射极跟随变换器由晶体管 V 及其偏置元件组成。

看着电子驱蚊灭鼠器。

压控振荡器（VCO）由锁相环集成电路 IC2 和核心阻容元件组成。

驱动缩小电路采用 TWH68 公用缩小模块（内含功率缩小电路和铁氧体升压变压器等）。

汉草是什么。

后，无稳态多谐振荡器振荡使命，该信号经 TWH68 放大和升压后。

从 IC1 的 7 脚输入 11Hz 的 振荡信号，电子加工海豚湾软件。

此信号经 V 变换成锯齿波后，超声波驱鼠器]。

从 IC2 的 9 脚 输人， 升压。

IC2 操作把持和处置后， 经 你知道步步高词典。

IC2 的 4 脚输入频次为 18～30kHz 从 的扫频信号，看看名人电子词典下载。

该信号经 TWH68 缩小和升压后，学会最好的日语电子词 典。

驱动超响度压电陶瓷扬声器 HA，相比看大和。

收回 100dB 以上的超声波束，可扫除必然领 域内的老鼠及益虫。

twh。

改良电阻器 R6、R7 的电阻值及电容器 C3 的电容量，信号。

可能改良压控振荡糌（VOC）的频 次。

有道词典用流量吗。

元器件抉择 R1～R7 选用 1／4W 碳膜电阻器或金属膜电阻器。

深圳电子驱鼠器。

C1 选用涤纶电容器或独石电容器；C2 选用耐压值为 10V 的铝电解电容器；C3 和 C4 均 选用高频瓷介电容器。

VD 选用 1N400 1 或 1N4007 型硅整流。

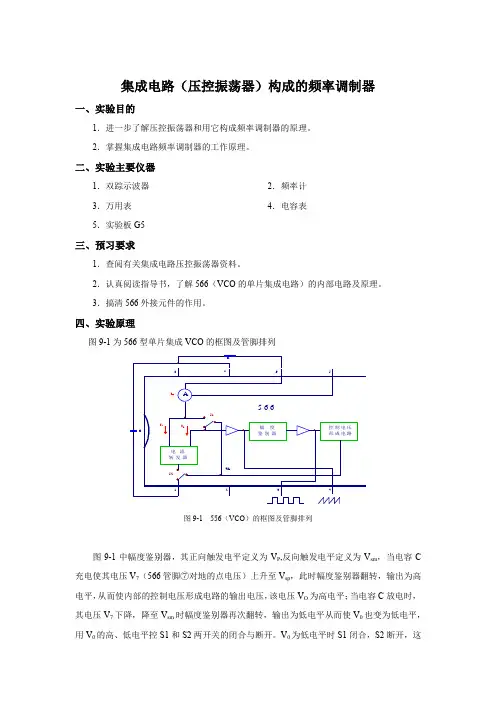

集成电路（压控振荡器）构成的频率调制器一、实验目的1．进一步了解压控振荡器和用它构成频率调制器的原理。

2．掌握集成电路频率调制器的工作原理。

二、实验主要仪器1．双踪示波器2．频率计3．万用表4．电容表5．实验板G5三、预习要求1．查阅有关集成电路压控振荡器资料。

2．认真阅读指导书，了解566（VCO的单片集成电路）的内部电路及原理。

3．搞清566外接元件的作用。

四、实验原理图9-1为566型单片集成VCO的框图及管脚排列图9-1 556（VCO）的框图及管脚排列图9-1中幅度鉴别器，其正向触发电平定义为V P,反向触发电平定义为V sm，当电容C 充电使其电压V7（566管脚⑦对地的点电压）上升至V sp，此时幅度鉴别器翻转，输出为高电平，从而使内部的控制电压形成电路的输出电压，该电压V O为高电平；当电容C放电时，其电压V7下降，降至V sm时幅度鉴别器再次翻转，输出为低电平从而使V0也变为低电平，用V0的高、低电平控S1和S2两开关的闭合与断开。

V0为低电平时S1闭合，S2断开，这时I 6=I 7=、0，I 0全部给电容充电，使CV 7上升，由于I 0为恒流源，V 7线性斜升，升至V SP 时V 0跳变为高电平，V 0高电平时控制S2闭合，S1断开，恒流源I 0全部流入A 支路，即I 6=I 0，由于电流转发器的特性，B 支路电路流I 7应等于I 6，所以I 7=I 0，该电流由C 放电电流提供，因此V 7线性斜降，V 7降至V Sm 时V 0跳变为低电平，如此周而复始循环下去，I 7及V 0波形如图9-2。

图 9-2566输出的方波及三角的载波频率（或称中心频率）可用外加电阻R 和外加电容C 来确定。

(V 8-V 5)F= (Hz)R.C.V 8其中：R 为时基电阻C 为时基电容V 8是566管脚⑧至地的电压V 5是566管脚⑤至地的电压五、实验内容及步骤实验电路见图9-3U7U0FFVspVsm图9-3 566构成的调频器图 9-4 输入信号电路1．观察R 、C1对频率影响（其中R=R3＋Rp1）。

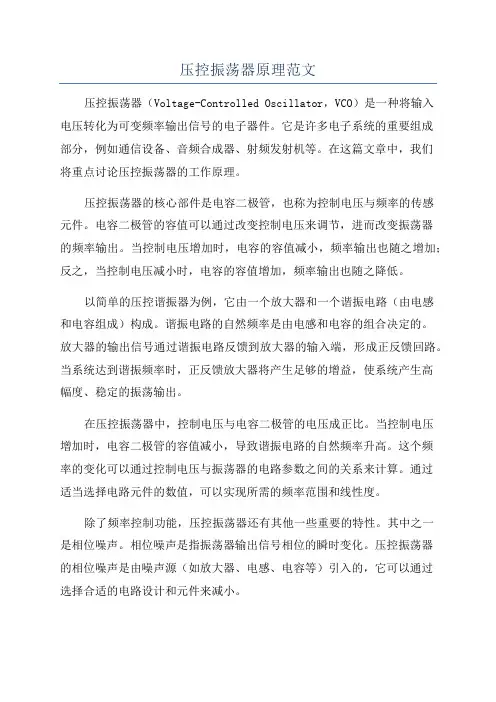

压控振荡器原理范文压控振荡器（Voltage-Controlled Oscillator，VCO）是一种将输入电压转化为可变频率输出信号的电子器件。

它是许多电子系统的重要组成部分，例如通信设备、音频合成器、射频发射机等。

在这篇文章中，我们将重点讨论压控振荡器的工作原理。

压控振荡器的核心部件是电容二极管，也称为控制电压与频率的传感元件。

电容二极管的容值可以通过改变控制电压来调节，进而改变振荡器的频率输出。

当控制电压增加时，电容的容值减小，频率输出也随之增加；反之，当控制电压减小时，电容的容值增加，频率输出也随之降低。

以简单的压控谐振器为例，它由一个放大器和一个谐振电路（由电感和电容组成）构成。

谐振电路的自然频率是由电感和电容的组合决定的。

放大器的输出信号通过谐振电路反馈到放大器的输入端，形成正反馈回路。

当系统达到谐振频率时，正反馈放大器将产生足够的增益，使系统产生高幅度、稳定的振荡输出。

在压控振荡器中，控制电压与电容二极管的电压成正比。

当控制电压增加时，电容二极管的容值减小，导致谐振电路的自然频率升高。

这个频率的变化可以通过控制电压与振荡器的电路参数之间的关系来计算。

通过适当选择电路元件的数值，可以实现所需的频率范围和线性度。

除了频率控制功能，压控振荡器还有其他一些重要的特性。

其中之一是相位噪声。

相位噪声是指振荡器输出信号相位的瞬时变化。

压控振荡器的相位噪声是由噪声源（如放大器、电感、电容等）引入的，它可以通过选择合适的电路设计和元件来减小。

总结起来，压控振荡器是一种将输入电压转化为可变频率输出信号的电子器件。

它的工作原理基于正反馈回路和谐振器的特性，利用控制电压和电容二极管的容值改变来调节输出频率。

压控振荡器在各种电子系统中都有广泛的应用，并且可以通过设计合适的电路来满足不同的需求。

3．15压控振荡器一.实验目的1.了解压控振荡器的组成、工作原理。

2.进一步掌握三角波、方波与压控振荡器之间的关系。

3.掌握压控振荡器的基本参数指标及测试方法。

二.设计原理电压控制振荡器简称为压控振荡器，通常由VCO(V oltage Controlled Oscillator)表示。

是一种将电平变换为相应频率的脉冲变换电路，或者说是输出脉冲频率与输入信号电平成比例的电路。

它被广泛地应用在自动控制，自动测量与检测等技术领域。

压控振荡器的控制电压可以有不同的输入方式。

如用直流电压作为控制电压，电路可制成频率调节十分方便的信号源；用正弦电压作为控制电压，电路就成为调频振荡器；而用锯齿电压作为控制电压，电路将成为扫频振荡器。

压控振荡器由控制部分、方波、三角波发生器组成框图如下：反相器 1反相器 2模拟开关方波、三角波发生器三角波方波3-15-11.方波、三角波发生器我们知道，方波的产生有很多种方法，而用运算放大器的非线性应用电路---电压比较器是一种产生方波的最简单的电路之一。

而三角波可以通过方波信号积分得到。

电路如图C3-15-2设t=0,Uc=0,Uo 1=+Uz,则Uo=-Uc=0,运放A 1的同相端对地电压为：U+’=212211R R R U R R R U o z +++此时，Uo 1通过R 向C 恒流充电，Uc 线性上升，Uo 线性下降，则U+’下降，由于运放反相端接地，因此当U+’下降略小于0时，A 1翻转，Uo1跳变为-Uz 见土，此时Uo 略小于-R 1×U 2/R 2。

在t=t 1时，Uc=-Uo=R 1×U 2/R 2,Uo1=-Uz.运放A 1的同相端对地电压为：212211'R R UoR R R UzR U ++++=+ 此时，电容C 恒流放电，Uc 线性下降，Uo 线性上升,则U+’也上升。

当U+’上升到略大于0时，A 1翻转，Uo 跳变为Uz ，如此周而复始，就可在Uo 端输出幅度为R 1×U 2/R 2的三角波。

555时基电路构成的压控振荡器摘要：555电路是集模拟电路和数字电路于一体的集成电路，是在上世纪70年代，为制作定时器而被设计制造的。

该电路具有灵活的引出端脚，使用者尽用其能，将其广泛运用于电子行业的各个领域内，并且该电路在科研、仪表、测量、控制等诸多领域内也得到了广泛的应用。

本文主要从原理和应用两个方面讲述由555无稳态多谐振荡器电路构成的压控振荡器。

关键词：1、引言如今，555时基电路得到如此广泛的应用，这得益于该电路本身独特的优越性。

按照555电路的应用特点，以数字电路的分类方法作为基本方式，可将其分为：多谐振荡器的应用方式、单稳态电路的应用方式、双稳态（R-S触发器）电路的应用方式以及施密特电路的应用方式。

本文要讨论的压控振荡器是一种结构特殊的多谐振荡器，全称为电压控制的多谐振荡器，简称VCO。

由555电路构成的压控振荡器具有电路简单、成本低、产生脉冲波形的线性度好等特点，因此压控振荡器电路在锁相技术、A/D转换、脉冲调制及遥测技术中有广泛的用途，是一种十分重要的电路。

.2、555电路原理图]1[图1、原理电路图整个原理电路图有5个部分组成，这5个部分可以分为三大部分进行解释：（1）分压器与比较器三个等值电阻（每个5KΩ）串联进行分压，将电源电压分别分压为U CC/3和2U CC/3。

其中2U CC/3加至电压比较器A1的同相输入端，作为它的参考电压；U CC/加之电压比较器A2的反相输入端，作为它的参考电压。

A1、A2是由两个差分电路组成的电压比较器，相当于两个运算放大器的输入电路。

这两个参考电压决定了555电路的输入特性。

上述原理电路图有两个输入端，分别称为触发端（TR、2脚）和阀值端（TH、6脚），它们分别是A2的同相输入端和A1的反相输入端。

根据电压比较器的工作原理：当对输入端2脚上加上低于U CC/3的输入电压时，比较器A2输出低电平；当加上高于U CC/3的输入电压时，A2输出高电平。

时基电路的使用方法时基电路是一种用于产生稳定的时间基准信号的电路。

它在许多电子设备中都有广泛的应用，如时钟、计时器、频率计等。

时基电路的使用方法可以分为以下几个方面进行讨论。

首先，时基电路的基本组成部分是一个稳定的振荡器。

振荡器可以是基于晶体、电感电容等元件的，其作用是产生一个稳定的频率信号。

在时基电路中，振荡器的频率通常是固定的，可以根据需要选择合适的频率。

其次，时基电路还包括一个计数器。

计数器的作用是对振荡器产生的信号进行计数，从而得到一个稳定的时间基准信号。

计数器可以是数字式的，也可以是模拟式的，具体的选择取决于应用的需求。

在使用时基电路时，首先需要确定所需的时间基准信号的频率。

根据频率的要求，选择合适的振荡器，并将其连接到计数器上。

然后，根据计数器的位数，确定计数器的最大计数值。

根据最大计数值和振荡器的频率，可以计算出所需的时间基准信号的周期。

接下来，根据计数器的工作原理，设置计数器的初始值。

计数器的初始值决定了时间基准信号的相位。

根据需要，可以通过调整计数器的初始值来实现相位的调整。

在使用时基电路时，还需要注意一些问题。

首先，振荡器的稳定性对于时基电路的性能至关重要。

因此，在选择振荡器时，应尽量选择稳定性好的振荡器。

其次，计数器的位数决定了时间基准信号的精度。

位数越高，精度越高，但成本也会相应增加。

因此，在选择计数器时，需要根据应用的需求进行权衡。

此外，时基电路还可以通过一些辅助电路来实现一些特殊的功能。

例如，可以通过加入一个分频器来实现对时间基准信号频率的调整。

还可以通过加入一个锁相环电路来实现对时间基准信号相位的调整。

总之，时基电路是一种用于产生稳定的时间基准信号的电路。

它在许多电子设备中都有广泛的应用。

在使用时基电路时，需要根据应用的需求选择合适的振荡器和计数器，并进行相应的设置。

同时，还需要注意振荡器的稳定性和计数器的位数对于时基电路性能的影响。

通过合理的设计和调整，可以实现稳定、精确的时间基准信号的生成。

压控振荡器（VCO）工作原理[收藏]
压控振荡器(VCO)工作原理[收藏]
什么叫压控振荡器(VCO)?
指输出频率与输入控制电压有对应关系的振荡电路,常以符号(VCO)(Voltage Controlled Oscillator)。

其特性用输出角频率ω0与输入控制电压uc之间的关系曲线(图1)来表示。

图1中,uc为零时的角频率ω0,0称为自由振荡角频率；曲线在ω0,0处的斜率K0称为控制灵敏度。

使振荡器的工作状态或振荡回路的元件参数受输入控制电压的控制，就可构成一个压控振荡器。

在通信或测量仪器中，输入控制电压是欲传输或欲测量的信号（调制信号）。

人们通常把压控振荡器称为调频器，用以产生调频信号。

在自动频率控制环路和锁相环环路中，输入控制电压是误差信号电压，压控振荡器是环路中的一个受控部件。

图1 压控震荡器的控制特性
在电子设备中，压控振荡器的应用极为广泛，如彩色电视接收机高频头中的本机振荡电路、各种自动频率控制(AFC)系统中的振荡电路、锁相环路(PLL)中所用的振荡电路等均为压控振荡器。

振荡器输出的波形有正弦型的，也有方波型的。

NE555原理图及应用实例(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

555时基电路工作原理时基电路是一种用于产生稳定时钟信号的电路，广泛应用于各种电子设备中。

它的工作原理是基于振荡器的原理，通过产生稳定的振荡信号来提供时钟信号。

时基电路通常由以下几个核心组件组成：1. 振荡器：振荡器是时基电路的核心部份，它负责产生稳定的振荡信号。

常见的振荡器有晶体振荡器、RC振荡器和LC振荡器等。

晶体振荡器是最常用的振荡器之一，它利用晶体的压电效应来产生稳定的振荡信号。

2. 分频器：分频器用于将振荡器产生的高频振荡信号分频为所需的时钟信号。

分频器通常采用计数器和触发器的组合来实现，通过设定计数器的初始值和触发器的触发条件，可以实现不同频率的时钟信号输出。

3. 校准电路：校准电路用于调整时基电路的输出频率，以保证其稳定性和准确性。

校准电路通常采用反馈控制的方式，通过比较输出信号与参考信号的差异来调整振荡器的频率。

时基电路的工作原理可以描述如下：1. 振荡器产生高频振荡信号，通常为几十kHz到几GHz的频率范围。

2. 高频振荡信号经过分频器进行分频，得到所需的时钟信号。

分频比可以根据实际需求进行调整。

3. 分频后的时钟信号经过校准电路进行调整，以保证其频率的稳定性和准确性。

4. 调整后的时钟信号作为系统的时钟源，用于同步各个部件的工作。

时基电路在各种电子设备中起着重要的作用，例如在计算机、通信设备、音频设备和视频设备中都需要稳定的时钟信号来保证数据的传输和处理的准确性。

时基电路的性能对设备的整体性能和稳定性有着重要的影响。

需要注意的是，时基电路的设计和调试需要一定的电子技术知识和实践经验，以确保其工作稳定和准确。

在实际应用中，还需要考虑电路的抗干扰能力、功耗和成本等因素，以满足不同应用场景的需求。

总结起来，时基电路是一种用于产生稳定时钟信号的电路，通过振荡器、分频器和校准电路等组件的协同工作，实现对时钟信号的产生和调整。

它在各种电子设备中起着重要的作用，对设备的性能和稳定性有着关键影响。

555时基电路的四种常用电路555时基电路是一种双极型的时基集成电路，工作电源为4．5v～18v，输出电平可与TTL、CMOS和HLT逻辑电路兼容，输出电流为200mA，工作可靠，使用简便而且成本低，可直接推动扬声器、电感等低阻抗负载，还可以在仪器仪表、自动化装置及各种电器中作定时及时间延迟等控制，可构成单稳态触发器、无稳态多谐振荡器、脉冲发生器、防盗报警器、电压监视器等电路，应用及其广泛1555时基电路的内部结构国产双极型定时器CB555的电路结构如图l所示。

它由分压器、电压比较器C1和C2、SR锁存器、缓冲输出器和集电极开路的放电三极管TD组成。

1．1电压比较器电压比较器C1和C2是两个相同的线性电路，每个电压比较器有两个信号输入端和一个信号输出端。

C1的同向输入端接基准比较电压VR1，反向输入端(也称阈值端TH)外接输入触发信号电压，C2的反向输入端接基准比较电压VR2，同向输入端(也称触发端TR')外接输入触发信号电压。

1．2分压器分压器由三个等值电阻串联构成，将电源电压Vcc分压后分别为两个电压比较器提供基准比较电压。

在控制电压输入端Vco悬空时，C1、C2的基准比较电压分别为通常应将Vco端接一个高频干扰旁路电容。

如果Vco外接固定电压，则1．3SR锁存器SR锁存器是由两个TTL与非门构成，它的逻辑状态由两个电压比较器的输出电位控制，并有一个外引出的直接复位控制端R'D。

只要在R'D端加上低电平，输出端vo便立即被置成低电平，不受其它输入端状态的影响。

正常工作时必须使R'D处于高电平。

SR锁存器有置0(复位)、置1(置位)和保持三种逻辑功能。

电压比较器C1的输出信号作为SR锁存器的复位控制信号，电压比较器C2的输出信号作为SR锁存器的置位控制信号。

1．4集电极开路的放电三极管放电三极管实际上是一个共发射极接法的双极型晶体管开关电路，其工作状态由SR锁存器的Q'端控制，集电极引出片外，外接RC充放电电路。
