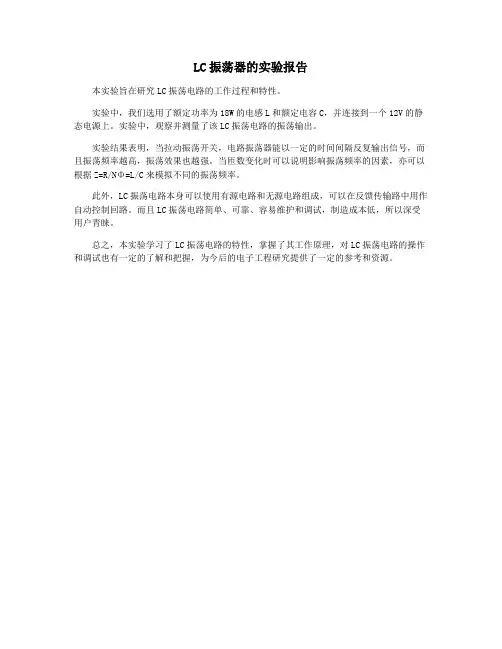

LC振荡器的实验报告
本实验旨在研究LC振荡电路的工作过程和特性。

实验中，我们选用了额定功率为18W的电感L和额定电容C，并连接到一个12V的静态电源上。

实验中，观察并测量了该LC振荡电路的振荡输出。

实验结果表明，当拉动振荡开关，电路振荡器能以一定的时间间隔反复输出信号，而且振荡频率越高，振荡效果也越强。

当匝数变化时可以说明影响振荡频率的因素，亦可以根据Z=R/NΦ=L/C来模拟不同的振荡频率。

此外，LC振荡电路本身可以使用有源电路和无源电路组成，可以在反馈传输路中用作自动控制回路。

而且LC振荡电路简单、可靠、容易维护和调试，制造成本低，所以深受用户青睐。

总之，本实验学习了LC振荡电路的特性，掌握了其工作原理，对LC振荡电路的操作和调试也有一定的了解和把握，为今后的电子工程研究提供了一定的参考和资源。

河海大学计算机与信息学院高频电子电路课程实践报告西勒高频振荡器的制作指导老师: 朱昌平、张秀平、殷明授课班号: 202601姓名: 陈强学号: 1062310211我先通过上网寻找资料，找相关的原理图，再通过书本上的原理，进行一定的改进，电路除了采用两个将达的电容C3、C9以外，还把基本型的电容反馈线路集电极——基极支路改用LC并联回路再与C4串联，从而叫做西勒电路。

运用Multisim软件进行仿真，刚开始只出来8M左右的波形，后来我通过调节相应电容C5和电感L1的大小，提高了频率大小。

最高可以达到22M左右，但同时导致的后果是电压幅值变小。

再提高，就会出现波形失真。

对于这个问题，请教了老师与学长，到目前为止还没有解决。

对于电路图的绘制，由于我大一时就学习了Protel ，所以上手很快，仿照仿真图，把原理图规则清楚的画出来（见上图），对于西勒振荡器里面的一些元器件，都是很常见的，所以免去了自己画封装的步骤。

然后转换成PCB ，通过排版，调整，设计，主要问题是对于贴片的处理，之前没有做过贴片的板子，所以问了学长如何处理，知道了这方面的知识。

画板子的总体速度比较快。

以上是最后得到的PCB 。

三．电路硬件制作与调试元器件列表：LED、单排针、双排针、单插排、9V直流电源贴片电阻：10K、47Ω、1K、4.7K、100K电位器：503、102贴片电容：103P、102P、104P、1PF、220PF、510PF电解电容：47μF三极管：9018NPN电感：1μH定值电感、绕制电感首先用油纸打印PCB，接着轧板子，打孔；然后对照着原理图和PCB焊接电路板。

个人觉得最容易出错的一步是焊接贴片，电容贴片没有标注大小，特别容易错，所以一定要特别小心。

由于我之前有过焊板子的经历，这一步骤相对比较顺利。

焊好板子后，就进行电路板的初步调试，用万用表依次测试板子的通断，排除虚短续断的出现，确保之后调试的成功。

通过调试发现必须要把电位器102调成0Ω，即顺时针旋转调节集电极偏置电阻R20,听到有滑丝声（即电阻值为0Ω）时停止。

目录摘要 (I)Abstract (II)1. 系统设计 (1)1.1设计要求 (1)1.2设计思路 (1)1.3方案比较与论证 (1)1.3.1振荡电路方案选择 (1)1.3.2 控制电路设计方案 (2)1.4 系统整体设计 (3)2 单元电路设计 (4)2.1 压控振荡器的设计 (4)2.1.1 振荡电路原理 (4)2.1.2 西勒振荡器电路 (5)2.1.3 电压控制LC振荡电路 (5)2.2功率放大器设计 (7)2.3 峰-峰值检测显示电路的设计 (8)2.4单片机控制模块设计 (9)3.软件设计 (11)4总体电路图 (14)5 仿真结果 (15)5.1 VCO振荡电路仿真结果 (15)5.2 峰峰值检测电路仿真结果 (15)5.3 频率步进波形仿真 (16)5.4 功率放大仿真结果 (17)5.5 峰峰值显示 (17)6 心得体会 (18)参考文献 (19)附录一 (20)摘要本设计描述了电压控制LC振荡器的设计思路，实现的方法及测试方法和测试结果。

本设计采用西勒振荡器作为振荡器的主体部分，解决了基本三点式振荡设计改变振荡频率必改变反馈系数的矛盾，通过改变变容二极管两端的电压来调节振荡器输出频率实现输出在15MHz-35MHz范围内可变，通过VCO改变频率实现频率合成并稳定频率，通过功率放大器使电路输出电压控制在1V。

设计以单片机为控制核心，实现频率和电压值的实时测量及显示并控制频率步进。

本电路在调频部分为提高输出频率精度，采用单片机控制主振器参数，根据产生不同的频率范围控制不同的主振器参数而达到提高精度和稳定度的目的。

关键词: VCO 单片机变容二极管IAbstractThis design describes the voltage control oscillator design idea of LC, the realization method and the test method and test results. This design uses the Seiler oscillator as the main part of the oscillator, the basic three point type oscillating design changes the oscillation frequency will change the contradiction of feedback coefficient, voltage by changing the variable capacitance diode ends to adjust the output frequency oscillator output in the range of 15MHz-35MHz variable, through VCO realize the frequency synthesis and frequency stability, control in 1V through the power amplifier circuit to make the output voltage. The design of single-chip microcomputer as the control core, real-time measurement and display to realize the frequency and voltage value and frequency step. The circuit in the FM part in order to improve the precision of output frequency, using single-chip control of the main isolator parameters, according to the different frequency control master oscillator with different parameters and to improve the accuracy and the stability of.Key words: VCO MCU DIODEII1. 系统设计1.1设计要求（1）任务:设计并制作一个电压控制LC振荡器。

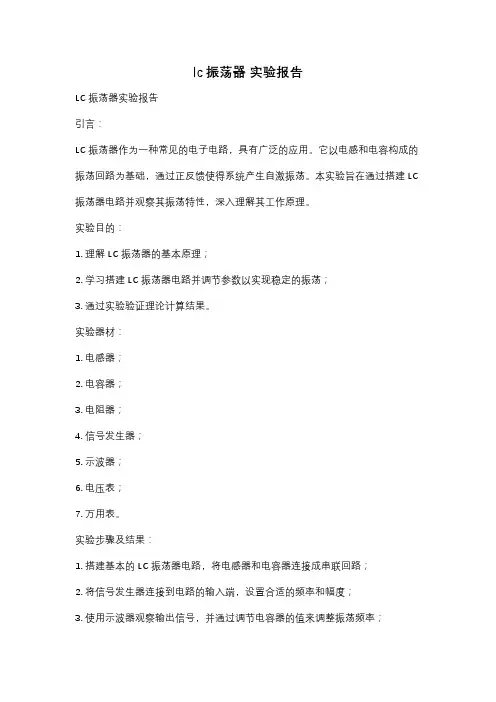

lc振荡器实验报告LC振荡器实验报告引言：LC振荡器作为一种常见的电子电路，具有广泛的应用。

它以电感和电容构成的振荡回路为基础，通过正反馈使得系统产生自激振荡。

本实验旨在通过搭建LC 振荡器电路并观察其振荡特性，深入理解其工作原理。

实验目的：1. 理解LC振荡器的基本原理；2. 学习搭建LC振荡器电路并调节参数以实现稳定的振荡；3. 通过实验验证理论计算结果。

实验器材：1. 电感器；2. 电容器；3. 电阻器；4. 信号发生器；5. 示波器；6. 电压表；7. 万用表。

实验步骤及结果：1. 搭建基本的LC振荡器电路，将电感器和电容器连接成串联回路；2. 将信号发生器连接到电路的输入端，设置合适的频率和幅度；3. 使用示波器观察输出信号，并通过调节电容器的值来调整振荡频率；4. 测量电路中的电感器和电容器的值，并记录下来；5. 使用万用表测量电路中的电流和电压，并计算出电感器和电容器的阻抗；6. 分析实验结果，与理论计算结果进行比较。

实验原理：LC振荡器的工作原理基于振荡回路中的正反馈。

当电路中的电容器充电时，电流通过电感器，导致磁场的储能。

当电容器放电时，磁场的能量被释放，电流继续流过电感器，使电容器再次充电。

这种周期性的充放电过程导致电路产生自激振荡。

实验结果分析：通过实验观察到的振荡现象，我们可以确定LC振荡器的工作正常。

通过调节电容器的值，我们成功地改变了振荡频率。

此外，测量得到的电流和电压值与理论计算结果相符，验证了实验的准确性。

实验应用：LC振荡器在实际应用中具有广泛的用途。

例如，在无线电通信中，它常用于产生稳定的射频信号。

此外，LC振荡器还可以用于时钟电路、频率合成器等领域。

实验总结：通过本次实验，我们深入了解了LC振荡器的基本原理和工作机制。

通过实际搭建电路并观察振荡现象，我们对LC振荡器的性能和参数调节有了更深入的认识。

实验结果与理论计算结果相符，验证了实验的准确性。

通过实验，我们还了解到LC振荡器在无线电通信等领域的重要应用。

lc振荡器实验报告LC振荡器实验报告引言振荡器是电子学中常见的一个电路，它能够产生连续的交流信号。

LC振荡器是一种基本的振荡器电路，由电感（L）和电容（C）组成。

本实验旨在通过搭建LC振荡器电路并观察其振荡现象，深入理解振荡器的原理与特性。

实验材料与方法实验所需材料有：电感、电容、电阻、信号发生器、示波器、电压表、电线等。

实验步骤：1. 将电感、电容和电阻按照电路图连接好；2. 将信号发生器的输出端与电路的输入端相连；3. 将示波器的探头分别连接到电路的输出端和电压表的输出端；4. 打开信号发生器和示波器，调整信号发生器的频率和示波器的时间基准；5. 观察示波器上的波形，并记录相关数据；6. 根据实验数据分析振荡器的特性。

实验结果与讨论在实验过程中，我们通过调整信号发生器的频率和示波器的时间基准，观察到了LC振荡器的振荡现象。

在正确连接电路的前提下，当信号发生器输出的频率与振荡器的共振频率相等时，振荡器能够产生稳定的振荡信号。

我们记录了不同频率下的振荡现象，并通过示波器观察到了正弦波形。

在共振频率附近，我们观察到了振荡信号的幅值最大，而在共振频率两侧，幅值逐渐减小。

这是因为在共振频率处，电感和电容之间的能量转移达到最大，而在共振频率两侧，能量转移不完全，导致振荡信号的幅值减小。

我们还通过改变电容和电感的数值，观察到了振荡器的频率变化。

根据振荡器的公式，频率与电容和电感的数值成反比关系。

因此，通过调整电容和电感的数值，我们可以改变振荡器的频率。

此外，我们还观察到了振荡器的启动条件。

在实验中，我们发现当信号发生器的频率与振荡器的共振频率相差较大时，振荡器无法启动。

只有当两者的频率足够接近，振荡器才能启动并产生稳定的振荡信号。

这是因为振荡器需要通过电容和电感之间的能量转移来维持振荡，而频率差异过大会导致能量转移不完全，无法形成稳定的振荡。

结论通过本次实验，我们成功搭建了LC振荡器电路，并观察到了振荡现象。

压控振荡器实验报告
本次实验是压控振荡器实验。

压控振荡器是一种能够通过改变外部电压控制输出频率
的振荡器，应用广泛，例如电子钟、电视调谐器、微波接收机等领域。

本实验旨在了解压
控振荡器的基本原理，掌握其工作方式与性能特点。

实验仪器：
1.压控振荡器电路板
2.示波器
3.万用表
4.直流电源
实验步骤：
1. 将压控振荡器电路板连接至电源，注意正确接线。

2. 将示波器接入电路中，测量输出波形频率和幅值，并记录数据。

实验结果：
当外部电压变化时，输出波形的频率会相应改变，这是因为压控振荡器中的电压控制
振荡器作用。

当外加电压增加，振荡器频率也增加。

输出波形的幅值也受电压变化的影响，当外接电压增加时，输出波形幅值增加。

更改电容和电阻值也会影响输出波形频率和幅值，此时需要重新调整电路参数以达到所需频率和幅值。

实验分析:
本次实验通过实际操作和测量，从理论上验证了压控振荡器的工作原理。

当外接电压
变化时，输出波形频率和幅值随之改变。

因此，在实际应用中，可以通过改变外部电压来
控制振荡器的频率和幅值，进而实现多种信号的产生和调节。

在更改电容和电阻值时，需要根据实际情况选择合适的值以达到所需的输出波形效果，这需要对振荡器的特性有一定的了解和掌握。

总结：
本次实验使我对压控振荡器的工作原理有了深刻的理解，同时也掌握了该器件的基本
特性和应用场景。

此外，通过实际的操作和测量，也提高了我的实验技能和实际应用能力，这对我今后的学习和工作都将有很大的帮助。

LC振荡器实验报告学号:02号班级：电子093班姓名：潘永胜指导老师：康实一、实验目的：了解 LC三点式振荡电路的基本原理，掌握克拉泼振荡器电路的测试及电路参数的计算；1.研究振荡器的振荡频率及振荡幅度的关系；2.研究振荡器反馈系数不同时，静态工作电流对振荡器起振及振幅的影响；3.当 LC回路参数确定后，研究振荡频率受回路 Q值和晶体管工作电流 IEQ的影响；4.掌握数字式频率计及示波器的正确使用方法二、预习要求：1.复习LC振荡器的工作原理；2.分析图1所示的实验电路，说明各元件的作用；并计算晶体管静态工作电流的最大值（注：假设晶体管的β值为80）；3.实验电路图中，若L＝13μH，C1=120pF，C2=680pF可变电容Cmin＝20pF时，最高振荡频率FMAX为多少？若可变电容CMAX=160pF时，最低振荡频率FMIN为多少？4.若电感线圈 L作频率在 6.5MHz时，电感量为 13μH 的 Q值为 100，请计算在L两端分别顺序并联接上电阻110K Ω，33KΩ，10KΩ，47KΩ时，电感的Q值相应的值变为多少？5.认真阅读实验指示书，并根据实验内容设计实验表格．三、实验仪器及设备：l．示波器1台2．数字式频率计 1台 3．直流稳压电源1台4．万用表 1台5．实验电路板四、LC振荡电路原理图五、实验内容及步骤实验电路见下图，并在高频实验箱的实验板上找到对应的插孔位置。

1、 (1)接好电源+12V，注意电源极性不能接反。

(2)反馈电容C不接，C’接入,用示波器观察振荡器停振时的情况。

(3)改变电位器RP测得晶体管V的发射极电压VE，VE可连续变化，记下VE的最大值，计算IE值。

2、振荡频率与振荡幅度的测试实验条件：IE=2mA、C=120pf、C’=680pf 、RL=110K。

(1)改变CT电容，当分别接为C9、C10、C11时，记录相应的频率值，填于表一(2)改变CT电容，当分别接为C9、C10、C11时，用示波器测量相应振荡电压的峰峰值VPP，填入表一。

一、实验目的1. 理解压控振荡器（VCO）的基本原理和工作机制。

2. 掌握VCO的电路设计方法，包括选频网络、放大电路和反馈网络的设计。

3. 通过实验验证VCO的频率控制特性，分析其性能指标。

4. 熟悉Multisim仿真软件在电子电路设计中的应用。

二、实验原理压控振荡器是一种能够通过改变控制电压来调节振荡频率的电子电路。

它主要由放大电路、选频网络和反馈网络组成。

其中，放大电路负责将输入信号放大到足够的幅度，选频网络负责选择所需的振荡频率，反馈网络则将放大后的信号部分反馈到放大电路的输入端，以维持振荡。

三、实验仪器与材料1. Multisim仿真软件2. 实验电路板3. 万用表4. 信号发生器5. 示波器四、实验内容1. 电路设计：- 使用Multisim软件设计一个VCO电路，包括放大电路、选频网络和反馈网络。

- 放大电路选用运算放大器，选频网络采用LC振荡电路，反馈网络采用电容分压器。

2. 仿真实验：- 在Multisim中搭建VCO电路，并进行仿真实验。

- 调整电路参数，观察VCO的频率控制特性，分析其性能指标。

3. 实际实验：- 将VCO电路搭建在实验板上，进行实际实验。

- 使用信号发生器产生控制电压，观察VCO的频率变化。

- 使用示波器观察VCO的输出波形，分析其稳定性和失真情况。

五、实验结果与分析1. 仿真结果：- 通过仿真实验，验证了VCO电路的频率控制特性。

- 当控制电压变化时，VCO的振荡频率也随之变化，满足设计要求。

- 分析仿真结果，发现VCO的频率稳定性较好，但存在一定的失真。

2. 实际实验结果：- 实际实验中，VCO的频率变化与仿真结果基本一致。

- VCO的输出波形稳定，但存在一定的失真。

- 分析失真原因，可能是由于电路元件的非理想特性或实验过程中存在干扰。

六、实验结论1. 通过本次实验，掌握了压控振荡器的基本原理和电路设计方法。

2. 了解了VCO的频率控制特性，并分析了其性能指标。

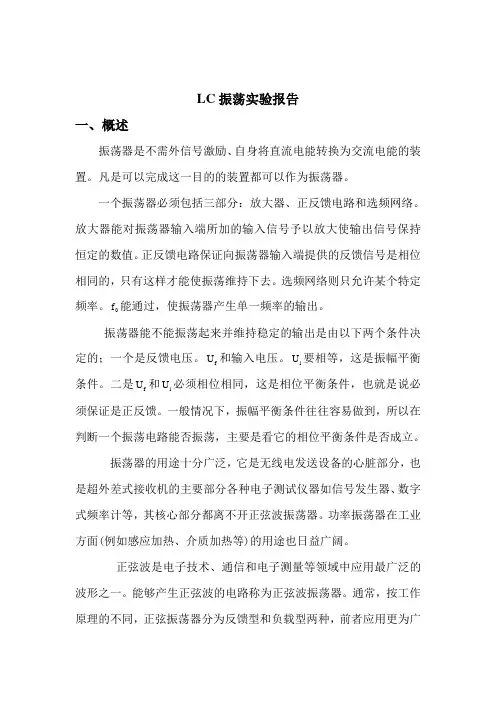

LC振荡实验报告一、概述振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。

凡是可以完成这一目的的装置都可以作为振荡器。

一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。

放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。

正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。

选频网络则只允许某个特定频率。

f能通过，使振荡器产生单一频率的输出。

振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压。

U和输入电压。

i U要相等，这是振幅平衡f条件。

二是U和i U必须相位相同，这是相位平衡条件，也就是说必f须保证是正反馈。

一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。

振荡器的用途十分广泛，它是无线电发送设备的心脏部分，也是超外差式接收机的主要部分各种电子测试仪器如信号发生器、数字式频率计等，其核心部分都离不开正弦波振荡器。

功率振荡器在工业方面(例如感应加热、介质加热等)的用途也日益广阔。

正弦波是电子技术、通信和电子测量等领域中应用最广泛的波形之一。

能够产生正弦波的电路称为正弦波振荡器。

通常，按工作原理的不同，正弦振荡器分为反馈型和负载型两种，前者应用更为广泛。

在没有外加输入信号的条件下，电路自动将直流电源提供的能量转换为具有一定频率、一定波形和一定振幅的交变振荡信号输出。

二、实验原理;1、反馈振荡器的原理和分析反馈振荡器原理方框图如图2.1所示。

反馈型振荡器是由放大器和反馈网络组成的一个闭合环路，放大器通常是以某种选频网络（如振荡回路）作负载，是一个调谐放大器。

为了能产生自激振荡，必须有正反馈，即反馈到输入端的自你好与放大器输入端的信号相位相同。

定义A（S）为开环放大器的电压放大倍数：F(S)为反馈网络的电压反馈系数:Af为闭环电压放大倍数：振荡开始时，由于激励信号较弱，输出电压的振幅oU则比较小，此后经过不断放大与反馈循环，输出幅度0U开始逐渐增大，为了维持这一过程使输出振幅不断增加，应使反馈回来的信号比输入到放大器的信号大，即振荡开始时应为增幅振荡，即：因此起振的振幅条件是：起振的相位条件是：要使振荡器起振必须同时满足起振的振幅条件和相位条件。

电容三点式lc振荡器实验报告通过实验研究电容三点式LC振荡器的工作原理、频率稳定性和幅度稳定性，掌握其基本特性和应用。

实验原理：电容三点式LC振荡器是由一个电感L和两个电容C1、C2构成的。

其中，电容C1和电感L构成谐振回路，电容C2用于调整振荡频率，其工作原理是通过正反馈产生振荡。

实验步骤：1. 按照实验电路连接图搭建电容三点式LC振荡器。

2. 调节电感L和电容C1构成的谐振回路，并确保其谐振频率与所需振荡频率相近。

3. 使用频率计测量振荡频率，并通过调节电容C2进行微调直至达到所需频率稳定。

4. 使用示波器观察振荡波形，并记录。

5. 测量振荡幅度，并通过调节电容C2进行调整，直至达到所需幅度稳定。

实验结果和讨论：在实验中，我们成功搭建了电容三点式LC振荡器，利用频率计测量了振荡频率，并使用示波器观察了振荡波形。

实验结果显示，该振荡器能够稳定产生所需的频率，并能够输出稳定的振荡波形。

在实验过程中，我们注意到电容C2的微调对于振荡频率和幅度稳定性有着重要的影响。

通过调节电容C2，我们可以实现频率的微调，使振荡器达到所需的频率稳定。

同时，电容C2的调整也对振荡的幅度进行了调整，使振荡幅度保持稳定。

另外，在实验中我们还观察到了由于电感L和电容C1的参数变化或者干扰等原因会导致振荡频率发生改变的情况。

为了提高振荡器的频率稳定性，可以通过使用选择性比较高的元件或者添加稳定电路等方式进行改善。

结论：通过电容三点式LC振荡器的实验，我们掌握了其工作原理、频率稳定性和幅度稳定性等基本特性。

实验结果表明，电容三点式LC振荡器能够稳定产生所需频率的振荡信号，并能够输出稳定的振荡波形。

在实际应用中，电容三点式LC振荡器有着广泛的应用，例如在无线电通信、射频电路和电子设备中都有着重要作用。

L 、c 振荡器实验一、实验目的1.通过实验进一步了解l 、c 三点式振荡电路的基本工作原理。

2.学会用示波器或频率计测量振荡频率的方法。

3．观察间歇振荡现象。

二、实验原理1.三点式振荡器工作原理三点式振荡器的交流等效电路如图4-1所示。

图中，ce X 、be X 、cb X 为谐振回路的三个电抗。

根据相位平衡条件可知，ce X 、be X 必须为同性电抗，cb X 与ce X 、be X 相比必须为异性电抗，且三者之间满足下列关系：)(be ce cb X X X +-= (4-1)这就是三点式振荡器相位平衡条件的判断准则。

在满足式(4-1)的前提下，若ce X 、be X 呈容性,呈感性，则振荡器为电容反馈三点式振荡器；若ce X 、be X 呈感性，cb X 呈容性，则为电感反馈三点式振荡器。

根据主教材有关理论，为了振荡器的稳定，晶体管的工作点应设置得比较低，以便动态适用范围进入截止区。

同时电路应采用自生反偏压措施。

但是，这样的电路如果RC 值过大，同时振荡回来Q 值又较低。

火反馈过大的，是很容易产生间歇振荡的。

避免产生间歇振荡的条件是RC ＜2Q/5ω振荡电压波形的失真与工作点设置得过高有关、因为工作点过高、动态运用范围易进入饱和区，使集电结处于正常。

此时集电结的借位作用会使波形产生失真，当反馈过大时，器件的导通角将因反向自偏压增大而减小，波形失真也增大。

振荡电压的幅度与晶体管工作点的高低，电源电压的大小和反馈量的大小有着直接的关系，同时负载的接入也会影响幅度的大小，严重时会使振荡器振荡，通常在输出端接一射随器以缓和与负载之间的相互影响。

2.测量方法（一）静态工作电流Icp 的测量振荡器静态工作电流是指振荡器在停振时管子的集电极电流Icp ，因为测量时必须使振荡停振，然后用万用表直流电压测量发射极对地电压Veq,那么Ieq=Veq/Re=Icq. （二）振荡频率的测量振荡器的振荡频率可以用L 、C 参数值，通过下面公式近似计算得出LCf g π21=三、实验内容与步骤1.将实验板接在电源上，调节到9v。

LC振荡实验报告引言振荡是指在系统内部或与外部能量的交换过程中，系统内某个或某几个物理量的周期性变化。

LC振荡电路是一种简单的电路，它由电感L和电容C组成，并通过一个开关周期性的将电容充电和放电。

在本次实验中，我们将学习LC振荡电路的基本原理，并通过实验观察电路中电压、电流的变化，进一步认识LC振荡电路的特性与运动规律。

实验过程实验器材：1. 万用表×12. 电感（220mH）×13. 电容（0.0082 uF）×14. 函数信号发生器×15. 示波器×11. 在实验台上检查电感和电容是否完好无损。

2. 将电感和电容串联连接在一起，组成LC振荡回路。

3. 将信号发生器的正负极分别接在回路的两端，启动发生器。

4. 通过万用表、示波器观察电路中电流、电压的变化，并记录。

5. 调节信号发生器的频率，观察振荡的情况。

实验结果：1. 在实验中，我们选取的电感为220mH，电容为0.0082 uF，根据公式f=1/(2π√（LC）)可计算出振荡频率为：f=1/(2π√（220mH·0.0082uF）)=2296 Hz2. 在实验中，我们使用示波器观察LC振荡电路中电流、电压的变化，图1和图2分别为电压与时间的波形图和电流与时间的波形图。

（插入图1和图2）图1 电压与时间的波形图；3. 通过图1与图2可看出，电压与时间的波形是一条正弦曲线，电流与时间的波形是一条余弦曲线，且二者都是周期性的，符合LC振荡电路的特性。

4. 随着信号发生器频率的调节，电路中电压和电流的波形开始变化，如图3。

图3 振荡频率调节后的电压波形。

当信号发生器的频率与电路中的共振频率相等时，电路中的振荡达到最大值。

此时，电路中电容和电感的能量互相转换，导致振荡的周期性变化。

频率的变化越小，电路的波动就越稳定，反之亦然。

结论本次实验采用LC振荡电路，观察了电路中电压和电流的变化，通过实验验证了LC振荡电路的周期性变化特性，了解了振荡的原理，并对振荡频率的调节与电路的稳定性有了更深入的认识。

lc振荡器实验报告LC振荡器实验报告引言：振荡器是电子电路中常见的一种设备，它能够产生稳定的交流信号。

本次实验中，我们将学习和探索LC振荡器的工作原理和特性。

通过实验，我们可以更好地理解振荡器的基本原理，并且掌握设计和调试振荡器电路的技巧。

一、实验准备在开始实验之前，我们需要准备以下实验器材和元件：1. 电源：提供所需的直流电源，确保电压稳定。

2. 电感：用于构建LC振荡器的电感元件。

3. 电容：用于构建LC振荡器的电容元件。

4. 变频器：用于调节振荡器的频率。

5. 示波器：用于观测和测量振荡器输出的波形和频率。

二、实验步骤1. 连接电路：根据实验电路图，连接电感、电容和其他元件。

确保连接正确，没有短路或接触不良的情况。

2. 调节电源：将电源接入电路，并调节电压为所需的数值。

确保电压稳定，不产生噪声或波动。

3. 调节变频器：使用变频器，逐渐调节振荡器的频率。

观察示波器上的波形变化，并记录频率范围。

4. 观察波形：通过示波器观察振荡器输出的波形，并记录其特点。

可以观察到振荡器的幅度、频率和相位等参数。

5. 测量频率：使用示波器或其他频率计，测量振荡器输出的频率，并与变频器设置的频率进行比较。

确保振荡器输出的频率符合预期。

6. 调试和优化：根据观察到的波形和测量的频率，对电路进行调试和优化。

可以尝试调整电容或电感的数值，以获得更稳定和准确的振荡器输出。

三、实验结果在本次实验中，我们成功构建了一个LC振荡器电路，并获得了稳定的振荡器输出。

通过示波器观察到的波形，我们可以看到振荡器产生的正弦波信号。

测量的频率也与变频器设置的频率相吻合，证明振荡器的工作正常。

四、实验分析通过本次实验，我们深入理解了LC振荡器的工作原理和特性。

LC振荡器是一种基于电感和电容的谐振电路，它能够产生稳定的振荡信号。

振荡器的频率由电感和电容的数值决定，通过调整这些元件的数值，我们可以改变振荡器的频率范围。

在实际应用中，振荡器被广泛用于无线通信、音频设备和时钟电路等领域。

lc振荡实验报告lc振荡实验报告引言：振荡器是电子学中常见的重要电路之一，它可以产生稳定的交流信号。

在本次实验中，我们将研究和探索LC振荡电路的特性和工作原理。

通过实验，我们将验证LC振荡电路的稳定性和频率可调性，以及探究其在电子通信领域中的应用。

一、实验目的本次实验的主要目的是探究LC振荡电路的特性和工作原理，具体包括以下几个方面：1. 验证LC振荡电路的稳定性和频率可调性；2. 研究并理解LC振荡电路的工作原理；3. 探究LC振荡电路在电子通信领域中的应用。

二、实验原理LC振荡电路是由电感和电容组成的谐振电路，其工作原理基于谐振现象。

当电感和电容的参数满足一定条件时，电路将产生自持振荡，输出稳定的交流信号。

三、实验步骤1. 搭建LC振荡电路：将电感和电容按照电路图连接起来，确保电路连接正确无误；2. 调节电感和电容的数值：通过调节电感和电容的数值，观察振荡频率的变化；3. 测量振荡频率：使用示波器测量振荡电路的输出频率，并记录下实验数据；4. 观察振荡波形：通过示波器观察振荡电路的输出波形，并分析其特点；5. 调节电感和电容的数值：进一步调节电感和电容的数值，观察振荡频率和波形的变化。

四、实验结果与讨论通过实验测量得到的数据和观察到的波形，我们可以得出以下结论：1. LC振荡电路的频率可调性：通过调节电感和电容的数值，我们可以改变振荡电路的频率。

当电感和电容的数值增大时，振荡频率将减小；反之，当电感和电容的数值减小时，振荡频率将增大。

2. LC振荡电路的稳定性：在实验中，我们发现当电感和电容的数值满足一定条件时，振荡电路可以产生稳定的输出信号。

这是因为在谐振频率下，电感和电容之间的能量交换达到平衡，使得振荡电路能够持续振荡。

3. LC振荡电路的波形特点：通过示波器观察到的波形，我们发现LC振荡电路输出的是正弦波信号。

这是因为在谐振频率下，电感和电容之间的能量交换呈现周期性变化，从而产生稳定的正弦波输出。

电容三点式lc振荡器实验报告电容三点式LC振荡器实验报告引言：振荡器是电子电路中常见的重要元件，用于产生稳定的交流信号。

其中，电容三点式LC振荡器是一种常见的振荡器电路，本实验旨在通过实际搭建电容三点式LC振荡器电路，验证其振荡频率与电路参数的关系，并观察其输出波形。

实验目的：1. 理解电容三点式LC振荡器的原理及工作方式；2. 掌握电容三点式LC振荡器的搭建方法；3. 验证振荡频率与电路参数的关系；4. 观察并分析电容三点式LC振荡器的输出波形。

实验器材：1. 电源2. 电阻箱3. 电容4. 电感5. 示波器6. 万用表7. 连线电缆实验步骤：1. 按照电路图搭建电容三点式LC振荡器电路，确保连接正确可靠；2. 调节电阻箱的阻值，观察振荡频率的变化；3. 使用示波器观察电路的输出波形，并记录观察结果；4. 使用万用表测量电路中各元件的参数值，并记录测量结果。

实验结果与分析：通过实验，我们得到了电容三点式LC振荡器在不同电阻值下的振荡频率和输出波形。

观察结果显示，振荡频率与电路中的电容和电感参数有关，当电容和电感值增大时，振荡频率相应增大；当电阻值增大时，振荡频率相应减小。

这符合振荡器的基本原理，即振荡频率与电路参数成正比关系。

同时，我们还观察到电容三点式LC振荡器的输出波形为正弦波。

这是因为在振荡器电路中，电容和电感构成了一个谐振回路，通过不断的能量交换，实现了正弦波的产生和持续。

实验中我们还测量了电路中各元件的参数值，以验证其与理论计算值的一致性。

结果显示，测量值与理论值基本吻合，误差较小。

这说明我们的实验搭建成功，并且实验结果可靠。

结论：通过本次实验，我们成功搭建了电容三点式LC振荡器电路，验证了振荡频率与电路参数的关系，并观察了其输出波形。

实验结果表明，振荡频率与电容和电感参数成正比关系，而输出波形为正弦波。

此外，实验结果还与理论计算值基本吻合，验证了实验的可靠性。

实验中我们也发现了一些问题，例如电路中的元件参数对振荡频率的影响并非线性关系，这需要进一步的研究和探索。

高频电子线路课程设计报告设计题目：三端式LC振荡器设计与仿真2016年11月20日三端式LC振荡器设计与仿真摘要：正弦波振荡器的作用是产生频率稳定、幅值不变的正弦波输出。

本设计采用的是改进型电容三点式振荡器，即西勒振荡器。

其具有输出波形好、工作频率高、改变C调节频率时不影响反馈系数等优点，适用于波段宽、频率可调的场合。

西勒振荡器由能量控制作用的放大器、将输出信号送回到输入端的正反馈网络以及决定振荡频率的选频回路组成。

没有输入信号，而是由本身的正反馈信号代替。

当振荡器接通电源后，即开始有瞬变电流产生，经不断的对它进行放大、选频、反馈、再放大等多次循环，最终形成自激振荡，把输出信号的一部分送回输入端做输入信号，从而就产生了一定频率输出的正弦波信号输出。

关键字：正弦波振荡器；西勒振荡器；振荡频率一、振荡电路三点式振荡器即LC回路的三个端点与晶体管的三个电极分别连接而成的电路，除晶体管外的三个电抗元件X1,X2,X3，它们构成了决定振荡频率的并联谐振回路，同时也构成了正反馈所需的反馈网络，为此三者必须满足一定的关系。

根据谐振回路的性质，谐振时应为纯电阻性，因而有X1+X2+X3=0所以回路中的三个电抗元件不能同时为感抗或容抗，必须由两种不同性质的电抗元件构成。

其构成法则为：与晶体管发射级相连的两个电抗元件必须是同性质的，而不与发射极相连的另一阻抗和它们性质相反。

电路的振幅起振条件为AF>1,相位起振条件为2a f nϕϕπ+=，所选器件需满足上面两个起振条件。

西勒振荡器的振荡电路的主要特点，就是与电感L并联一可变电容，图中C4<<C2、C3,因此晶体管和回路之间耦合较弱，频率稳定度高。

与电感并联的电容用来调节振荡器的工作频段，而电容C4起微调频率作用。

振荡器在接通电源的一瞬间，晶体管会产生一个从零到某一数值的电流阶跃，该电流阶跃的成分十分丰富，选频网络会选出满足正反馈的频率在经过正反馈建立信号。
