锁相环及压控振荡器电路实验

一、实验原理和电路说明模拟锁相环模块在通信原理综合实验系统中可作为一个独立的模块进行测试。

在系统工作中模拟锁相环将接收端的256KHz时钟锁在发端的256KHz的时钟上，来获得系统的同步时钟，如HDB3接收的同步时钟及后续电路同步时钟。

该模块主要由模拟锁相环UP01（MC4046）、数字分频器UP02（74LS161）、D触发器UP04（74LS74）、环路滤波器和由运放UP03（TEL2702）及阻容器件构成的输入带通滤波器（中心频率：256KHz）组成。

在UP01内部有一个振荡器与一个高速鉴相器组成。

该模拟锁相环模块的框图见图，归零码中含有256KHz时钟分量，经UP03B构成中心频率为256KHz有源由带通滤波器后，滤出256KHz时钟信号，该信号再通过UP03A放大，然后经UP04A和UP04B 两个除二分频器（共四分频）变为64KHz信号，进入UP01鉴相输入A脚；VCO输出的512KHz 输出信号经UP02进行八分频变为64KHz信号，送入UP01的鉴相输入B脚。

经UP01内部鉴相器鉴相之后的误差控制信号经环路滤波器滤波送入UP01的压控振荡器输入端；WP01可以改变模拟锁相环的环路参数。

正常时，VCO锁定在外来的256KHz频率上。

模拟锁相环模块各跳线开关功能如下：1、跳线开关KP01用于选择UP01的鉴相输出。

当KP01设置于1_2时（左端），选择异或门鉴相输出，环路锁定时TPP03、TPP05输出信号将存在一定相差；当KP01设置于2_3时（右端），选择三态门鉴相输出，环路锁定时TPP03、TPP05输出信号将不存在相差，详情请参见4046器件性能资料。

调整电位器WP01可以改变模拟锁相环的环路参数。

2、跳线开关KP02是用于选择输入锁相信号：当KP02置于1_2时（HDB3：左端），输入信号来自HDB3编码模块的HDB3码信号；当KP02置于2_3时（TEST：右端）选择外部的测试信号（J007输入），此信号用于测量该模拟锁相环模块的性能。

两种高频CMOS压控振荡器的设计与研究锁相环在通讯技术中具有重要的地位，在调制、解调、时钟恢复、频率合成中都扮演着不可替代的角色。

可控振荡器是锁相环的核心部分。

最近，鉴于对集成电路低功耗和高集成度的追求，越来越多的研究人员投人到基于CMOS工艺的压控振荡器的设计。

环形压控振荡器因为具有宽的调谐范围和小的芯片面积，在电路的精心设计下也可以具有不错的相位噪声性能，从而在数字通信系统中得到广泛的应用。

而随着CMOS工艺特征尺寸的不断减小，根据CMOS工艺按比例缩小理论，电源电压也要同比例降低。

与采用1．8 V电源电压的0．18 μm CMOS工艺相比，传统全差分延时单元结构的输出信号的摆幅被限制在非常小的区域内，不但降低了输出信号的信噪比(SNR)，而且必须经过放大等一系列处理后才能送给下一级电路。

文中分析了影响压控振荡器性能的重要参数，同时设计实现了两种多谐压控振荡器，给出了相应的实验结果。

1 VCO的工作原理与性能指标VCO是一个电压/频率转换电路，在环路中作为被控振荡器，它的输出频率应随控制电压线性地变化。

一个理想的VCO其输出频率和输入频率的关系ωout=ω0+KVCOVcont (1)式中，ω0是控制电压Vcont为零时的振荡器的固定频率，KVCO为VCO的增益或灵敏度(单位为rad／s·V-1)。

由式(1)可以推导出VCO的传输函数由式(2)可以得出，当VCO被放在锁相环中时，其输出经分频器后接到鉴相器的输入，对鉴相器输出起作用的不是其频率，而是相位。

所以在锁相环中VCO通常被看作输入为控制电压，输出为相位的系统。

所以VCO在锁相环系统中就像一个理想的积分器，其传输函数可以表示为在实际应用中，VCO的线性范围有限，超出这个范围之后，环路的参数就会变化较大，不利于环路设计。

通常，评价VCO的好坏主要有以下特征：(1)低抖动或低相位噪声：由于电路结构、电源噪声、地噪声等因素的影响，VCO的输出信号并不是理想的方波或正弦波，其输出信号存在一定的抖动，转换成频域后可看出信号中心频率附近也会有较大的能量分布，即相位噪声。

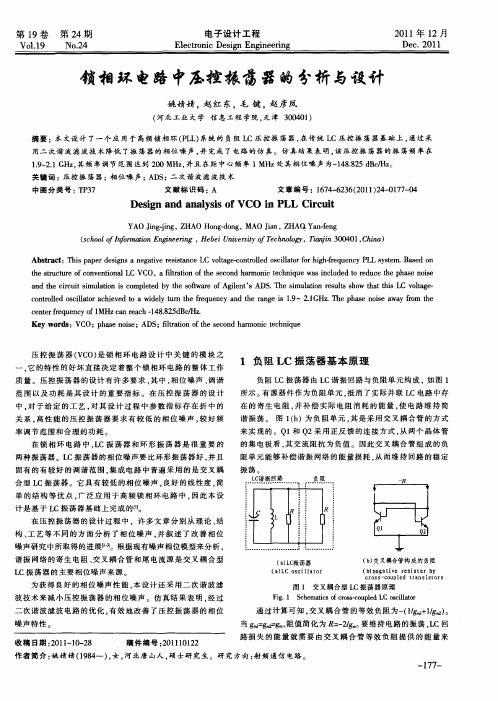

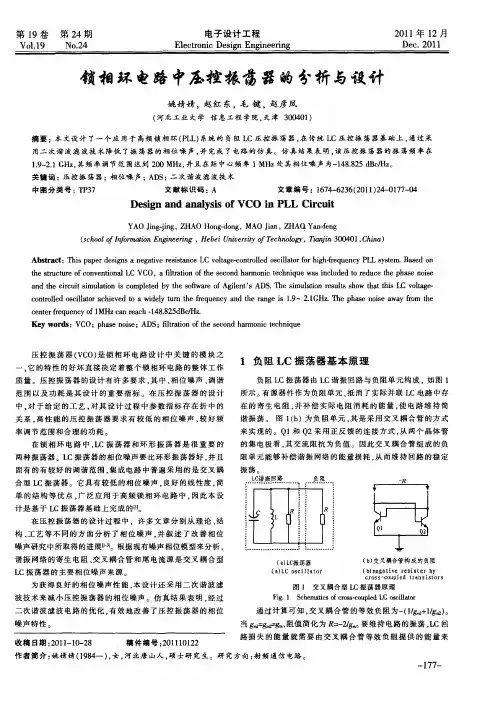

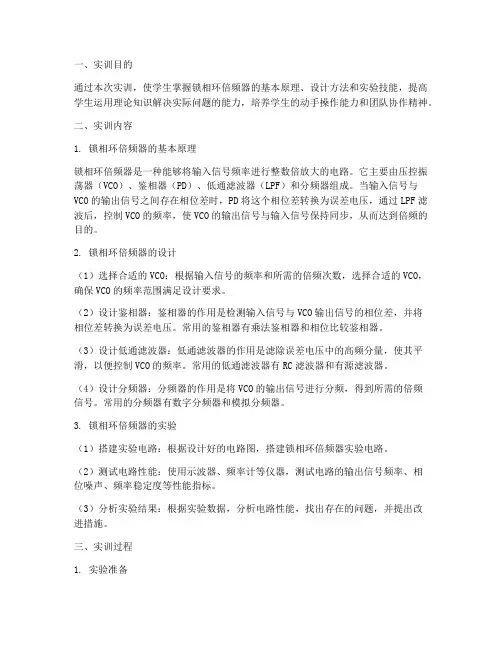

基于pll的vco电路
基于PLL的VCO电路是一种常见的电路设计，其中PLL代表锁相环（Phase-Locked Loop），VCO代表电压控制振荡器（Voltage-Controlled Oscillator）。

PLL是一种反馈控制系统，用于调节输出信号与参考信号之间的相位和频率关系。

它通常由以下几个主要组件构成：
1. 相位比较器（Phase Comparator）：用于比较输出信号与参考信号之间的相位差，并产生误差信号。

2. 低通滤波器（Low Pass Filter）：用于滤除误差信号中的高频成分，得到一个平滑的控制电压。

3. 电压控制振荡器（VCO）：根据输入的控制电压来产生输出的振荡信号。

VCO的频率通常是与输入的控制电压成正比的。

4. 分频器（Divider）：将VCO的输出信号进行分频，以得到一个与参考信号频率相匹配的信号。

在基于PLL的VCO电路中，VCO起着关键的作用，它的输出频率受到控制电压的调节。

通过调节控制电压，可以实现对VCO输出频率的精确控制。

VCO的设计需要考虑很多因素，例如频率范围、线性度、相位噪声、功耗等。

常见的VCO设计包括LC振荡器、压控晶体振荡器（VCXO）、压控振荡器阵列（VCO Array）等。

总结来说，基于PLL的VCO电路是一种利用锁相环技术实现频率精确调节的电路设计，其中VCO作为核心部件根据输入的控制电压产
生输出的振荡信号。

它在许多应用中被广泛使用，例如通信系统、时钟生成电路、频率合成等领域。

试验 6 CMOS 4046 锁相环这个试验的目的是了解基于CMOS4046的锁相环。

阅读材料分成四个部分：第一部分为锁相环的基本工作原理；第二部分是CD4046组成的锁相环元器件的取值范围，第三部分为试验内容，第4部分为试验预习。

1 锁相环的概念锁相环是一个带反馈环的控制回路，其中的压控振荡器可以输出一个信号，其频率将锁定在输入信号上。

锁相环被广泛使用，其中包括：调制解调，音频解码，时钟产生，自适应滤波，频率合成及电机速度控制等领域。

基本的锁相环有三个部分，如图1所示：压控振荡器、鉴相器和低通滤波器。

压控振荡器(VCO)输出频率与输入电压v o .成正比。

VCO 输入端的电压决定了压控振荡器输出信号V osc 的频率f osc 。

VCO 的输出v osc 和周期性的输入信号v i 送到鉴相器的两个输入端。

当环路锁定到输入信号v i 以后，VCO 的输出信号v osc 频率f osc 将精确地与输入信号v i 的频率f i 相等，f osc = f i . (1)此时环路处于锁定状态。

鉴相器产生一个输出电压，它与输入信号和VCO 的相位差成正比。

鉴相器的输出电压通过一个低通滤波器，得到电压v o ，作为控制压控振荡器的输入电压。

PLL 的基本特性是压控振荡器的频率力图保持与输入信号的频率相等(f osc = f i )，即使输入信号的（翻译成中文）图1 基本锁相环回路的框图Figure 1: Block diagram of a basic phase-locked loop (PLL).频率在做变化。

假设锁相环处于锁定状态，输入信号的频率f i增大一点，则VCO的输出与输入信号的相位差将变大。

结果，滤波器的输出电压V0将增大，压控振荡器的输出频率f osc增加，直到与fi一致，这样就保持了PLL在锁定状态。

输入信号频率的最大可能的变化范围被称为锁相环的锁定范围。

如果开始的时候锁相环处于锁定状态，输入信号的频率变得比允许的最小频率还要小的时候，或者变得比最大允许的频率还要大的时候，锁相环将不再能够保持振荡器的输出频率与输入频率一致，这时就称为失锁。

实验十四模拟锁相环实验一、实验目的1、了解用锁相环构成的调频波解调原理。

2、学习用集成锁相环构成的锁相解调电路。

二、实验内容1、掌握锁相环锁相原理。

2、掌握同步带和捕捉带的测量。

三、实验仪器1、1号模块 1块2、6号模块 1块3、5号模块 1块4、双踪示波器 1台四、锁相环的构成及工作原理1、锁相环路的基本组成锁相环由三部分组成，如图14-1所示，它由相位比较器PD、低通滤波器LF、压控振荡器VCO三个部分组成一个闭合环路，输入信号为V i(t),输出信号为V0(t),反馈至输入端。

下面逐一说明基本部件的作用。

鉴相器PD 环路滤波器LF压控振荡器VCO)(t V i)(tVD)(tVC)(tV 图14-1 锁相环组成框图一、压控振荡器（VCO）VCO是本控制系统的控制对象，被控参数通常是其振荡频率，控制信号为加在VCO上的电压，故称为压控振荡器，也就是一个电压－频率变换器，实际上还有一种电流－频率变换器，但习惯上仍称为压控振荡器。

二、鉴相器（PD ）PD 是一个相位比较装置，用来检测输出信号V 0(t)与输入信号V i (t)之间的相位差θe (t)，并把θe (t)转化为电压V d (t)输出，V d (t)称为误差电压，通常V d (t)作为一直流分量或一低频交流量。

三、环路滤波器（LF ）LF 作为一低通滤波电路，其作用是滤除因PD 的非线性而在V d (t)中产生的无用的组合频率分量及干扰，产生一个只反映θe (t)大小的控制信号V e (t)。

按照反馈控制原理，如果由于某种原因使VCO 的频率发生变化使得与输入频率不相等，这必将使V 0(t)与V i (t)的相位差θe (t)发生变化，该相位差经过PD 转换成误差电压V d (t)，此误差电压经LF 滤波后得到V c (t)，由V c (t)去改变VCO 的振荡频率使趋近于输入信号的频率，最后达到相等。

环路达到最后的这种状态就称为锁定状态，当然由于控制信号正比于相位差，即)()(t t V e d θ∝因此在锁定状态，θe (t)不可能为零，换言之在锁定状态V 0(t)与V i (t)仍存在相位差。

实验报告数值大小不同，环路的工作情况也不同。

若1w ∆较小，处于环路滤波器的通频带内，则差拍误差电压()e u t 能顺利通过环路滤波器加到VCO 上，控制VCO 的振荡频率，使其随差拍电压的变化而变化，所以VCO 输出是一个调频波，即()y w t 将在yo w 上下摆动。

由于1w ∆较小，所以()y w t 很容易摆动到i w ，环路进入锁定状态，鉴相器将输出一个与稳态相位差对应的直流电压，维持环路动态平衡。

若瞬时角频差1w ∆数值较大，则差拍电压()e u t 的频率较高，它的幅度在经过环路滤波器时可能受到一些衰减，这样VCO 的输出振荡角频率()y w t 上下摆动的范围也将减小一些，故需要多次摆动才能靠近输入角频率()i w t ，即捕捉过程需要许多个差拍周期才能完成，因此捕捉时间较长，若1w ∆太大，将无法捕捉到，环路一直处于失锁状态。

能够由失锁进入锁定所允许的最大固有角频差1m w ∆的两倍称为环路的捕捉带。

3、集成锁相环NE564介绍及应用（1）在本实验中，所使用的锁相环为NE564（国产型号为L564）是一种工作频率可高达50MHz 的超高频集成锁相环。

'其内部框图和脚管定义如图8-2。

其内部电路原理图如图8-3。

ａ、在图8-2（a ）中，A1（LIMITER ）为限幅放大器，它主要由原理图中的Q1～Q5及Q8，Q7组成。

Q1～Q5组成PNP ，NPN 互补的共集—共射组合差分放大器，由于Q2，Q3负载并联有肖特基二极管D1，D2，故其双端输出电压被限幅在20.3~0.4D V v =左右。

因此可有效消除FM 信号输入时，干扰所产生的寄生调幅。

Q7，Q8为射极输出差放，以作缓冲，其输出信号送鉴相器。

(a)NE564内部框图(b)NE564管脚分布图图8-2 锁相环内部框图和引脚图ｂ、鉴相PD （PHASE COMPARATOR ）采用普通双差分模拟相乘器，由压控振荡器反馈过来的信号从外部由③端输入。

实验七VCO锁相环电路实验实验内容1.基本锁相环实验2.同步带与捕捉带的带宽测量实验3.锁相式数字频率合成器实验一. 实验目的1.掌握VCO压控振荡器的基本工作原理, 加深对基本锁相环工作原理的理解。

2.熟悉锁相式数字频率合成器的电路组成与工作原理。

二. 实验电路工作原理本单元可做基本锁相环和锁相式数字频率合成器两个实验。

总体框图如图8-1,电路原理图如图8-2所示。

图8-1 基本锁相环与锁相式数字频率合成器电原理框图4046锁相环的功能框图如图8-3所示。

外引线排列管脚功能简要介绍:第1引脚（PD O3）：相位比较器2输出的相位差信号，为上升沿控制逻辑。

第2引脚（PD O1）：相位比较器1输出的相位差信号，它采用异或门结构，即鉴相特性为PD O1=PD I1 PD I2第3引脚（PD I2）：相位比较器输入信号，通常PD为来自VCO的参考信号。

第4引脚（VCO O）：压控振荡器的输出信号。

第5引脚（INH）：控制信号输入，若INH为低电平，则允许VCO工作和源极跟随器输出：若INH为高电平，则相反，电路将处于功耗状态。

第6引脚（CI）：与第7引脚之间接一电容，以控制VCO的振荡频率。

第7引脚（CI）：与第6引脚之间接一电容，以控制VCO的振荡频率。

第8引脚（GND）：接地。

第9引脚（VCO I）：压控振荡器的输入信号。

第10引脚（SF O）：源极跟随器输出。

第11引脚（R1）：外接电阻至地，分别控制VCO的最高和最低振荡频率。

第12引脚（R2）：外接电阻至地，分别控制VCO的最高和最低振荡频率。

第13引脚（PD O2）：相位比较器输出的三态相位差信号，它采用PD I1、PD I2上升沿控制逻辑。

第14引脚（PD I1）：相位比较器输入信号，PD I1输入允许将0.1V左右的小信号或方波信号在内部放大并再经过整形电路后，输出至相位比较器。

第15引脚（V I ）：内部独立的齐纳稳压二极管负极，其稳压值V≈5～8V，若与TTL电路匹配时，可以用来作为辅助电源用。
