真空蒸镀工艺1. 简介真空蒸镀工艺是一种常用的表面处理技术，用于在物体表面形成一层金属薄膜。
该工艺利用真空环境下的物理气相沉积原理，通过将金属材料加热至其蒸发温度，使其蒸发成气体状态，然后在待处理物体表面冷凝形成金属薄膜。
2. 工艺流程真空蒸镀工艺通常包括以下几个主要步骤：2.1 清洗和预处理在进行真空蒸镀之前，待处理物体需要经过清洗和预处理步骤。
清洗可以去除表面的污染物和氧化层，提高涂层的附着力。
预处理可以增加涂层与基材之间的粘结力，并改善涂层的性能。
2.2 装载和真空抽取待处理物体被装载到真空蒸镀设备中，并进行密封。
然后通过抽取设备内部的气体，建立所需的真空环境。
2.3 加热和金属蒸发将金属材料放置在加热源中，并加热至其蒸发温度。
金属材料会逐渐蒸发成气体，并在真空环境中扩散。
2.4 冷凝和沉积待处理物体表面冷凝的金属蒸汽形成金属薄膜。
冷凝速率和涂层厚度可以通过控制加热源的温度和时间来调节。
2.5 后处理完成真空蒸镀后，可以进行后处理步骤来改善涂层的性能和外观。
例如，可以进行退火、氧化和抛光等处理。
3. 应用领域真空蒸镀工艺广泛应用于各个领域，包括电子、光学、装饰、防护等。
以下是一些常见的应用领域：3.1 电子行业真空蒸镀可以用于制造半导体器件、光刻掩模、显示器件等电子元件。
通过在器件表面形成金属导电层或保护层，提高器件的性能和稳定性。
3.2 光学行业真空蒸镀可以用于制造光学元件，如反射镜、透镜、滤光片等。
通过在元件表面形成金属或非金属薄膜，可以改变光的传输和反射特性，实现特定的光学功能。
3.3 装饰行业真空蒸镀可以用于制造装饰品，如首饰、手表等。
通过在物体表面形成金属薄膜，增加其质感和美观度。
3.4 防护行业真空蒸镀可以用于制造防护涂层，如防反射涂层、耐磨涂层等。
通过在物体表面形成特定的涂层结构，提高其耐久性和使用寿命。
4. 工艺优势真空蒸镀工艺具有以下几个优势：4.1 厚度控制精准通过调节加热源温度和时间，可以精确控制金属薄膜的厚度。

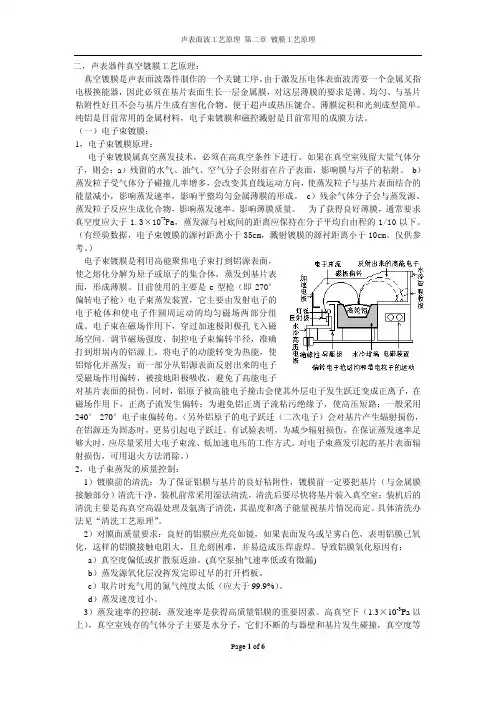

二，声表器件真空镀膜工艺原理：真空镀膜是声表面波器件制作的一个关键工序。
由于激发压电体表面波需要一个金属叉指电极换能器，因此必须在基片表面生长一层金属膜，对这层薄膜的要求是薄、均匀、与基片粘附性好且不会与基片生成有害化合物、便于超声或热压键合、薄膜淀积和光刻成型简单。
纯铝是目前常用的金属材料，电子束镀膜和磁控溅射是目前常用的成膜方法。

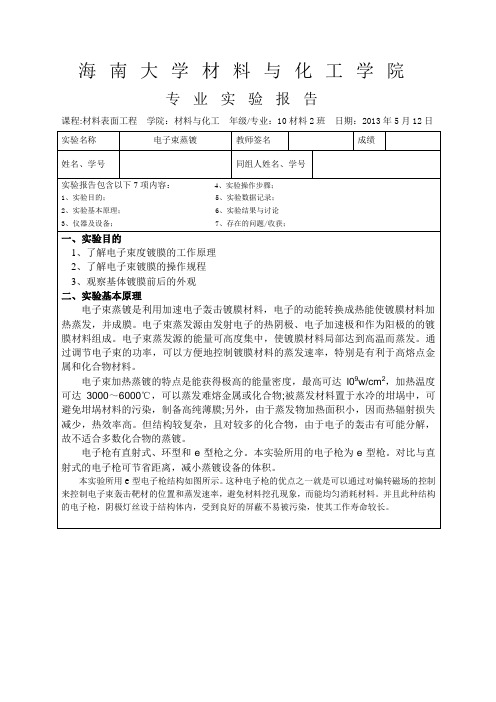

（一）电子束镀膜：1，电子束镀膜原理：电子束镀膜属真空蒸发技术，必须在高真空条件下进行。
如果在真空室残留大量气体分子，则会：a）残留的水气、油气、空气分子会附着在片子表面，影响膜与片子的粘附。
b）蒸发粒子受气体分子碰撞几率增多，会改变其直线运动方向，使蒸发粒子与基片表面结合的能量减小，影响蒸发速率，影响平整均匀金属薄膜的形成。
c）残余气体分子会与蒸发源、蒸发粒子反应生成化合物，影响蒸发速率，影响薄膜质量。
为了获得良好薄膜，通常要求真空度应大于1.3×10-3Pa，蒸发源与衬底间的距离应保持在分子平均自由程的1/10以下。
（有经验数据，电子束镀膜的源衬距离小于35cm，溅射镀膜的源衬距离小于10cm。
仅供参考。
）电子束镀膜是利用高能聚焦电子束打到铝源表面，使之熔化分解为原子或原子的集合体，蒸发到基片表面，形成薄膜。
目前使用的主要是e型枪（即270°偏转电子枪）电子束蒸发装置，它主要由发射电子的电子枪体和使电子作圆周运动的均匀磁场两部分组成。
电子束在磁场作用下，穿过加速极阳极孔飞入磁场空间。
调节磁场强度，制控电子束偏转半径，准确打到坩埚内的铝源上，将电子的动能转变为热能，使铝熔化并蒸发；而一部分从铝源表面反射出来的电子受磁场作用偏转，被接地阳极吸收，避免了高能电子对基片表面的损伤。
同时，铝原子被高能电子撞击会使其外层电子发生跃迁变成正离子，在磁场作用下，正离子流发生偏转；为避免铝正离子流粘污绝缘子，使高压短路；一般采用240°-270°电子束偏转角。

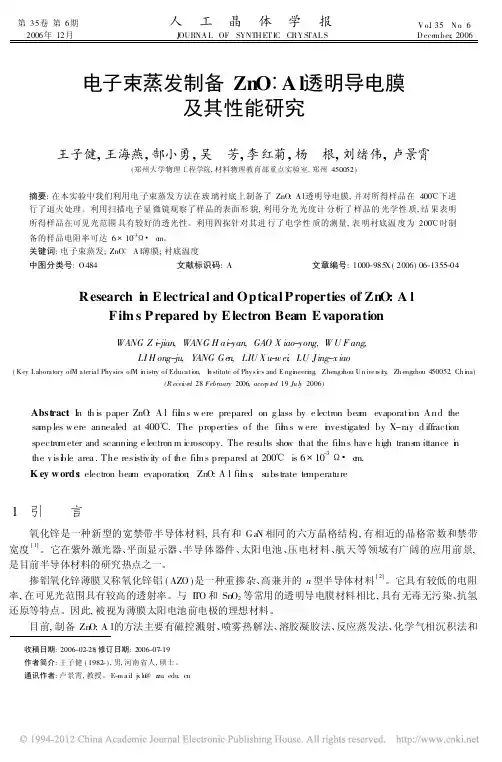

第35卷第6期 人 工 晶 体 学 报V o.l 35 N o .62006年12月J OURNA L OF SYNTHET IC CRY S TAL S D ece mber ,2006电子束蒸发制备Zn O B A l 透明导电膜及其性能研究王子健,王海燕,郜小勇,吴 芳,李红菊,杨 根,刘绪伟,卢景霄(郑州大学物理工程学院,材料物理教育部重点实验室,郑州450052)摘要:在本实验中我们利用电子束蒸发方法在玻璃衬底上制备了ZnO:A l 透明导电膜,并对所得样品在400e 下进行了退火处理。
利用扫描电子显微镜观察了样品的表面形貌,利用分光光度计分析了样品的光学性质,结果表明所得样品在可见光范围具有较好的透光性。
利用四探针对其进行了电学性质的测量,表明衬底温度为200e 时制备的样品电阻率可达6@10-38#c m 。
关键词:电子束蒸发;ZnO B A l 薄膜;衬底温度中图分类号:O 484文献标识码:A文章编号:1000-985X (2006)06-1355-04R esearch i n E lectrical and Optical Properties of Zn O :A lFil m s Prepared by E lectron Bea m E vaporationWANG Z i -jian,WANG H ai -yan,GAO X iao-yong,W U F ang,LI H ong-ju,YANG G en,LIU X u-w ei ,LU J ing-x iao(Key Laboratory ofM aterial Physics ofM i n istry of Educati on,I n stitute of Phys i cs and E ngi neeri ng ,Zhengz hou Un ivers i ty ,Zh engzhou 450052,Ch i na)(R ecei v e d 28February 2006,acce p t ed 19Ju l y 2006)Abst ract :I n th is paper ZnO :A l fil m s w ere prepared on g lass by e lectron bea m evaporati o n .And thesa mp les w ere annealed at 400e .The properties o f the fil m s w ere i n vestigated by X-ray d iffraction spectro m eter and scanning e lectron m icroscopy.The results sho w that the fil m s have high trans m ittance i n the v isi b le area.The resistiv ity o f the fil m s prepared at 200eis 6@10-38#c m.K ey w ords :electron bea m evaporation ;ZnO:A l fil m s ;substrate te mperature收稿日期:2006-02-28;修订日期:2006-07-19 作者简介:王子健(1982-),男,河南省人,硕士。
图1-1 真空蒸发镀膜原理示意图 真空蒸镀真空蒸镀法（简称真空蒸镀）是在真空室中，加热蒸发器中待形成薄膜的原材料，使其原子或分子从表面气化逸出，形成蒸气流，入射到基体表面，凝结形成固态薄膜的方法。
由于真空蒸镀法主要物理过程是通过加热蒸发材料而产生，所以又称热蒸发法。
采用这种方法制造薄膜，已有几十年的历史，用途十分广泛。
介绍蒸发原理、蒸发源的发射特性、膜厚测量与有关蒸发的工艺技术。
§1—1真空蒸发原理真空蒸镀的特点、原理与过程真空蒸镀设备比较简单、操作容易；制成的薄膜纯度高、质量好，厚度可较准确控制；成膜速率快、效率高，用掩模可以获得清晰图形；薄膜的生长机理比较单纯。
主要缺点是，不容易获得结晶结构的薄膜，所形成薄膜在基板上的附着力较小，工艺重复性不够好等。
图1-1为真空蒸镀原理示意图。
主要部分有：（1）真空室，为蒸发过程提供必要的真空环境；（2）蒸发源或蒸发加热器，放置蒸发材料并对其进行加热；（3）基板，用于接收蒸发物质并在其表面形成固态蒸发薄膜；（4）基板加热器及测温器等。
真空蒸镀包括以下三个基本过程：（1）加热蒸发过程。
包括由凝聚相转变为气相的相变过程。
每种蒸发物质在不同温度时有不相同的饱和蒸气压；蒸发化合物时，其组分之间发生反应，其中有些组分以气态或蒸气进入蒸发空间。
（2）气化原子或分子在蒸发源与基片之间的输支，即这些粒子在环境气氛中的飞行过程。
（3）蒸发原子或分子在基片表面上的淀积过程，即是蒸气凝聚、成核、核生长、形成连续薄膜。
上述过程都必须在空气非常稀薄的真空环境中进行。
否则，蒸发物原子或分子将与大量空气分子碰撞，使膜层受到严重污染，甚至形成氧化物；或者蒸发源被加热氧化烧毁；或者由于空气分子的碰撞阻挡，难以形成均匀连续的薄膜。
§1-2 蒸发源的蒸发特性及膜厚分布在真空蒸镀过程中，能否在基板上获得均匀膜厚，是制膜的关键问题。
基板上不同蒸发位置的膜厚，取决于蒸发源的蒸发特性、基板与蒸发源的几何形状、相对位置以及蒸发物质的蒸发量。
真空蒸镀的详细介绍真空蒸镀即真空蒸发镀膜。
这种方法是把装有基片的真空室抽成真空，气体压强达到10-2Pa以下加热镀料，使其原子或分子从表面气化逸出形成蒸气流，入射到基片表面，凝结形成固态薄膜。
1.真空蒸镀原理（1）膜料在真空状态下的蒸发特性。
单位时间内膜料单位面积上蒸发出来的材料质量称为蒸发速率。
理想的最高速率Gm（单位为kg/（m²·s））∶Gm=4.38×10-3Ps（Ar/T）1/2，式中，T为蒸发表面的热力学温度，单位为K，Ps为温度T时的材料饱和蒸发压，单位为Pa，Ar为膜料的相对原子质量或相对分子质量。
蒸镀时一般要求膜料的蒸气压在10-2~10-1Pa。
材料的Cm通常处在10-4~10-1Pa，因此可以估算出已知蒸发材料的所需加热温度。
（2）蒸气粒子的空间分布。
蒸气粒子的空间分布显著地影响了蒸发粒子在基体上的沉积速率以及基体上的膜厚分布。
这与蒸发源的形状和尺寸有关。
最简单的理想蒸发源有点和小平面两种类型。
2.真空蒸镀方式（1）电阻加热蒸发。
它是用丝状或片状的高熔点金属做成适当形状的蒸发源，将膜料放在其中，接通电源，电阻加热膜料而使其蒸发。
对蒸发源材料的基本要求是高熔点，低蒸气压，在蒸发温度下不会与膜料发生化学反应或互溶，具有一定的机械强度。
另外，电阻加热方式还要求蒸发源材料与膜料容易润湿，以保证蒸发状态稳定。
常用的蒸发源材料有钨、钼、钽、石墨、氮化硼等。
（2）电子束蒸发。
电阻加热方式中的膜料与蒸发源材料直接接触，两者容易互混，这对于半导基体元件等镀膜来说是需要避免的。
电子束加热方式能解决这个问题。
它的蒸发源是e形电子枪。
膜料放入水冷铜坩埚中，电子束自源发出，用磁场线圈使电子束聚焦和偏转，电子轨迹磁偏转270°，对膜料进行轰击和加热。
（3）高频加热。
它是在高频感应线圈中放入氧化铝或石墨坩埚对膜材料进行高频感应加热。
感应线圈通常用水冷铜管制造。
此法主要用于铝的大量蒸发。
