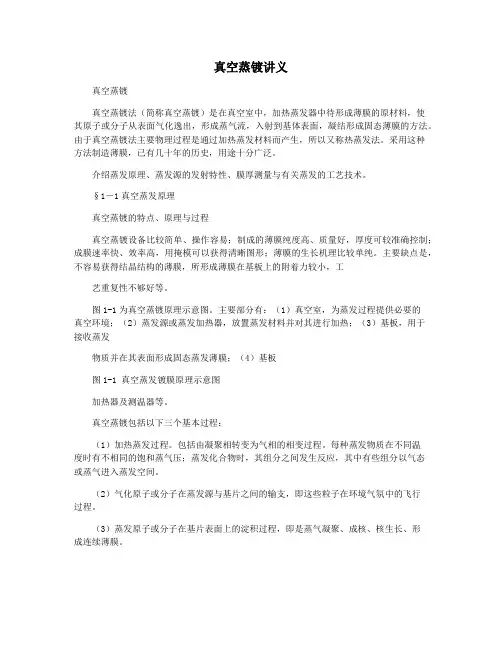

真空蒸镀讲义真空蒸镀真空蒸镀法（简称真空蒸镀）是在真空室中，加热蒸发器中待形成薄膜的原材料，使其原子或分子从表面气化逸出，形成蒸气流，入射到基体表面，凝结形成固态薄膜的方法。
由于真空蒸镀法主要物理过程是通过加热蒸发材料而产生，所以又称热蒸发法。
采用这种方法制造薄膜，已有几十年的历史，用途十分广泛。
介绍蒸发原理、蒸发源的发射特性、膜厚测量与有关蒸发的工艺技术。
§1―1真空蒸发原理真空蒸镀的特点、原理与过程真空蒸镀设备比较简单、操作容易；制成的薄膜纯度高、质量好，厚度可较准确控制；成膜速率快、效率高，用掩模可以获得清晰图形；薄膜的生长机理比较单纯。
主要缺点是，不容易获得结晶结构的薄膜，所形成薄膜在基板上的附着力较小，工艺重复性不够好等。
图1-1为真空蒸镀原理示意图。
主要部分有：（1）真空室，为蒸发过程提供必要的真空环境；（2）蒸发源或蒸发加热器，放置蒸发材料并对其进行加热；（3）基板，用于接收蒸发物质并在其表面形成固态蒸发薄膜；（4）基板图1-1 真空蒸发镀膜原理示意图加热器及测温器等。
真空蒸镀包括以下三个基本过程：（1）加热蒸发过程。
包括由凝聚相转变为气相的相变过程。
每种蒸发物质在不同温度时有不相同的饱和蒸气压；蒸发化合物时，其组分之间发生反应，其中有些组分以气态或蒸气进入蒸发空间。
（2）气化原子或分子在蒸发源与基片之间的输支，即这些粒子在环境气氛中的飞行过程。
（3）蒸发原子或分子在基片表面上的淀积过程，即是蒸气凝聚、成核、核生长、形成连续薄膜。
上述过程都必须在空气非常稀薄的真空环境中进行。
否则，蒸发物原子或分子将与大量空气分子碰撞，使膜层受到严重污染，甚至形成氧化物；或者蒸发源被加热氧化烧毁；或者由于空气分子的碰撞阻挡，难以形成均匀连续的薄膜。
§1-2 蒸发源的蒸发特性及膜厚分布在真空蒸镀过程中，能否在基板上获得均匀膜厚，是制膜的关键问题。
基板上不同蒸发位置的膜厚，取决于蒸发源的蒸发特性、基板与蒸发源的几何形状、相对位置以及蒸发物质的蒸发量。
