eb镀膜工艺技术EB镀膜工艺技术是一种常用于金属制品表面处理的技术。
EB 镀膜工艺技术是利用电子束的高能量和高速度来加热和蒸发源材料，并通过沉积在基材上形成涂层的一种工艺。
以下是对EB镀膜工艺技术的详细介绍。
EB镀膜工艺技术的基本原理是利用电子束的加热效应将源材料加热到脱离温度，使之发生蒸发和准分子的沉积在基材上。
在EB镀膜过程中，电子枪会产生高能量、高速度的电子束，通过聚束系统控制电子束的方向和强度，使其精确地击中源材料，使其蒸发。
同时，也可以通过调整电子束的参数来控制沉积速度和覆盖程度，从而得到不同厚度、不同性质的涂层。
EB镀膜工艺技术的优点在于可以在低温下进行镀膜，减少对基材的热影响和变形。
电子束的高速度也有利于获得致密均匀的涂层，提高镀膜质量。
此外，EB镀膜工艺技术还具有高沉积效率、良好的附着力、较高的硬度和耐磨性能等特点，使之在一些特殊领域，如航空航天、光学、电子等领域得到广泛应用。
EB镀膜工艺技术的应用范围广泛。
在航空航天领域，EB镀膜可用于制备高温氧化防护涂层，提高飞行器在极端环境下的耐火性能。
在光学领域，EB镀膜可用于制备反射镜、滤波器、光纤等光学器件。
在电子领域，EB镀膜可用于制备导电膜、抗腐蚀涂层等，提高电子器件的性能和稳定性。
尽管EB镀膜技术具有许多优点，但也存在一些挑战和问题需要解决。
首先，EB镀膜设备的成本较高，需要大量的能源消耗。
其次，镀膜过程中容易产生静电问题，影响涂层的质量和附着力。
此外，源材料的选择和品质也对涂层的质量和性能有重要影响。
综上所述，EB镀膜工艺技术是一种常用于金属制品表面处理的技术。
它通过利用电子束的高能量和高速度来加热和蒸发源材料，并通过控制电子束的参数来实现涂层的沉积。
EB镀膜工艺技术具有低温镀膜、高效率、优良的涂层质量等优点，广泛应用于航空航天、光学、电子等领域。
然而，其仍然面临着设备成本高、静电问题等挑战。
未来，随着技术的发展和创新，EB镀膜工艺技术有望在更多领域得到应用并取得更进一步的发展。
电子束蒸发镀膜
1、电子束蒸发镀膜：
电子束蒸发镀膜（EB PVD）是一项化学上优质、性能卓越的金属镀膜方法，它
利用电子束技术使金属材料蒸发，然后以无定形溅射的方式将浓度均匀的金属材
料形成镀膜在次底面上。
电子束蒸发镀膜使用的主要金属包括黄铜、锌、锡、铬、铝及不锈钢等。
2、适用范围：
电子束蒸发镀膜适用于精密机械、工具、航空航天、集装箱和运输设备、生物医学设备、精密光学仪器、特种电子元件及不同行业中所需要的高性能件。
3、优势：
电子束蒸发镀膜技术比其他镀膜技术具有更高的表面性能，如光泽度、耐蚀性、耐磨性等等，同时也可以产生较厚的镀层，此外，这种镀膜技术对金属蒸发源的
要求低，可以使用少量金属材料，并能够产生良好的附着力和均匀性。
4、操作方式：
电子束蒸发镀膜需要一台蒸发源，采用放电的方式加热蒸发源，使金属材料汽化，然后以精确的电子束缩短端部，使金属以无定形溅射的方式投射到次底面上，通过调整放电情况及电子束形成状态，使投射金属材料以薄层沉积在基体上，建立起人为制造的金属镀膜。
5、应用场景：
电子束蒸发镀膜的应用场景比较广泛，可以用于汽车用品、交通设施及装备的防腐防护；用于摩托车、船舶及飞机等运输工具的防腐涂层；用于电子器件、保险
丝及其他电子精密件的钝化防腐涂层；在厨具行业、医疗器械行业和汽车制造等行业也有着广泛应用。

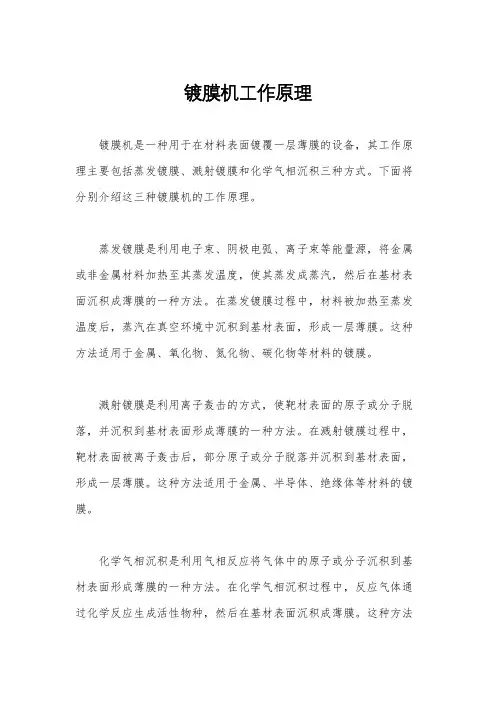

镀膜机工作原理
镀膜机是一种用于在材料表面镀覆一层薄膜的设备，其工作原理主要包括蒸发镀膜、溅射镀膜和化学气相沉积三种方式。
下面将分别介绍这三种镀膜机的工作原理。
蒸发镀膜是利用电子束、阴极电弧、离子束等能量源，将金属或非金属材料加热至其蒸发温度，使其蒸发成蒸汽，然后在基材表面沉积成薄膜的一种方法。
在蒸发镀膜过程中，材料被加热至蒸发温度后，蒸汽在真空环境中沉积到基材表面，形成一层薄膜。
这种方法适用于金属、氧化物、氮化物、碳化物等材料的镀膜。
溅射镀膜是利用离子轰击的方式，使靶材表面的原子或分子脱落，并沉积到基材表面形成薄膜的一种方法。
在溅射镀膜过程中，靶材表面被离子轰击后，部分原子或分子脱落并沉积到基材表面，形成一层薄膜。
这种方法适用于金属、半导体、绝缘体等材料的镀膜。
化学气相沉积是利用气相反应将气体中的原子或分子沉积到基材表面形成薄膜的一种方法。
在化学气相沉积过程中，反应气体通过化学反应生成活性物种，然后在基材表面沉积成薄膜。
这种方法
适用于金属、氧化物、氮化物、碳化物等材料的镀膜。
总的来说，镀膜机工作原理是利用不同的方法将材料蒸发、溅
射或化学反应后沉积到基材表面形成薄膜。
不同的工作原理适用于
不同的材料和要求，可以实现对材料表面性能的改善和功能的增强。
通过了解镀膜机的工作原理，可以更好地选择合适的镀膜方法和参数，从而实现对材料的有效镀膜，提高材料的性能和附加值。
Ebeam500电子束蒸发镀膜仪操作规程Ebeam500电子束蒸发镀膜仪操作规程一、操作规程1.开启循环冷却水两个水管开关与水管打到平行位置，冷却水箱电源开关打开。
2.样品取放电子束蒸发镀膜设备总电源打开，根据操作面板上的各指示灯信号检查设备状态；检查镀膜舱室是否打开，若上次镀完后未打开,样品室处于负压状态，需先放N2至样品室至常压，再打开样品室柜门送样。
放气：先打开放气阀开关（控制面板上有一个放气阀开的按钮），N2运输开关旋转向下至镀膜仪样品室，再打开N2瓶。
根据样品室声音判断状态，直至阀门栓自动松开，然后立刻关闭N2瓶总阀及运输开关转回到N2枪方向，再关闭放气阀开关（控制面板上放气阀关闭按钮））；取样：打开挡板（控制面板上挡板打开按钮），单手水平托住托盘轻轻旋转至脱离样品架卡口，将已经镀好的样品取出。
送样：将新硅片放在托盘上并将托盘的四个豁口卡在样品架支柱上。
然后关闭挡板（控制面板上挡板关闭按钮）。
检查坩埚靶材：面板膜厚控制仪区域power按钮打开，按start/begin，坩埚挡板自动打开，检查坩埚，如果正常，关闭power 键（挡板自动关闭）。
关闭样品室柜门：首先拧紧柜门两个紧固件，然后依次打开机械泵和电磁阀I，继续拧紧柜门两个紧固件直至柜门被紧紧吸住，等待柜门边缘上的漏气声音先变大后变小至消失，然后紧固件会自动松开，再进一步手动彻底松开两个紧固件。
3.抽真空打开控制面板真空计开关，等待右边真空计示数达到6Pa以下，关闭电磁阀I，依次打开电磁阀II，按控制面板下方分子泵控制器运行键，再去打开闸板阀，朝打开方向快速旋转直至听到“噹”声，之后继续开至最大（有阻力感），再返回一点。
此时分子泵控制器显示屏提示“转速追踪中…”，在转速达到10000转/分后，分子子泵显示屏将显示其转速、频率、电流和电压（分子泵满转速率是27000转/分；）。
然后再打开电离规真空计（真空计左边显示器：依次按功能、置数按钮打开）。
电子束蒸发镀膜机安全操作及保养规程前言电子束蒸发镀膜机是用电子束热源蒸发待镀膜物质并在基底上形成薄膜的设备。
在使用过程中需要特别注意安全操作，同时加强设备的保养维护。
安全操作规程1.在使用前，需要对设备进行全面检查，检查相关部件是否齐全，是否有畸变损坏等情况，再进行操作。
2.在使用设备的过程中，注意关注设备运行状况，避免出现异常现象。
3.在使用设备时，要按照设备正常使用条件下的工作范围来进行操作。
不要超过设备限制的工作电压和电流，以及温度等范围，注意避免起火爆炸等危险。
4.在设备运行时，需要定期清除设备内的气体及杂质，保证设备的无菌环境。
定期清理设备内部杂质。
5.在设备中添加材料时，必须要严格检查材料本身的质量和化学成分，避免使用出现质量问题的材料。
设备保养规程1.设备需要定期进行清洗维护，保证设备的整体清洁度，便于使用与管理。
2.定期检查设备的各项性能指标，以及清洗设备内部各种零件，比如光源、反射器、转盘等，保证设备顺畅运行。
3.对于需要更换部件的设备，比如离心机、电机等，需要及时更换，不要拖延时间，否则可能会影响设备的使用效果。
4.针对设备操作人员，需要定期基础培训和进阶培训，保证操作人员能够熟练掌握操作技巧。
总结电子束蒸发镀膜机在实际生产和生活中，有着重要的应用价值。
尤其在机械加工、航空、电子产品等领域。
因此，对于使用这类设备时，安全和保养就显得尤为重要。
以上规程就是对于电子束蒸发镀膜机使用这方面的完善规范，建议大家都应该仔细阅读使用。
电子束蒸发镀膜
电子束蒸发镀膜是一种利用电子束技术进行表面调节的新型技术。
主要包括电子束沉积技术、电子的自由集束技术、固体分子束蒸发技术和蒸发镀技术等。
其最常见的应用是将金属材料蒸发后镀在特定表面，例如制造硬件零部件、半导体芯片、内部壁板绝缘子护套等。
电子束蒸发镀膜使用一种类似于电子枪的装置对材料进行蒸发，通过电子束的蒸发加热，调整表面的结构和表面物性，使其更加符合要求。
电子束蒸发镀膜技术的蒸发可以调节的参数比传统的蒸发镀技术要多，能产生覆盖更加均匀的薄膜。
其蒸发速率可以从千分之一米到千分之一米之间调整，并且可以控制密度和厚度，甚至可以获得不同部位具有不同厚度的带型折叠膜。
电子束蒸发镀膜技术可以应用于塑料表面、陶瓷表面、金属表面、玻璃表面等，也可以与聚合物表面相结合，以已有的表面调节技术来获得更高的耐磨性、耐腐蚀性和高荷重痛定力。
具有比其他技术更低的成本和更高的效率，因此受到广泛应用于汽车行业、家具配件行业和电子产品行业等。
电子束蒸发镀膜技术可以将金属蒸发膜覆盖在表面，具有抗腐蚀、耐磨、耐油污、坚韧度高、光滑度好等优点，有助于提高工件的使用年限。
此外，电子束蒸发镀膜技术的表面形貌精密，可以在膜层不太厚的情况下达到较高的耐磨强度，从而满足表面质量要求。

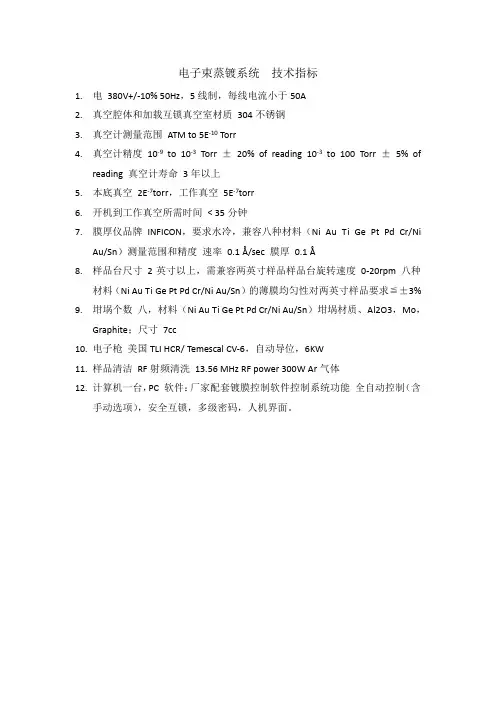

电子束蒸镀系统技术指标
1.电380V+/-10% 50Hz，5线制，每线电流小于50A
2.真空腔体和加载互锁真空室材质304不锈钢
3.真空计测量范围ATM to 5E-10 Torr
4.真空计精度10-9to 10-3Torr ±20% of reading 10-3to 100 Torr ±5% of
reading 真空计寿命3年以上
5.本底真空2E-7torr，工作真空5E-7torr
6.开机到工作真空所需时间< 35分钟
7.膜厚仪品牌INFICON，要求水冷，兼容八种材料（Ni Au Ti Ge Pt Pd Cr/Ni
Au/Sn）测量范围和精度速率0.1 Å/sec 膜厚0.1 Å
8.样品台尺寸2英寸以上，需兼容两英寸样品样品台旋转速度0-20rpm 八种
材料（Ni Au Ti Ge Pt Pd Cr/Ni Au/Sn）的薄膜均匀性对两英寸样品要求≦±3% 9.坩埚个数八，材料（Ni Au Ti Ge Pt Pd Cr/Ni Au/Sn）坩埚材质、Al2O3，Mo，
Graphite；尺寸7cc
10.电子枪美国TLI HCR/ Temescal CV-6，自动导位，6KW
11.样品清洁RF射频清洗13.56 MHz RF power 300W Ar气体
12.计算机一台，PC 软件：厂家配套镀膜控制软件控制系统功能全自动控制（含
手动选项），安全互锁，多级密码，人机界面。

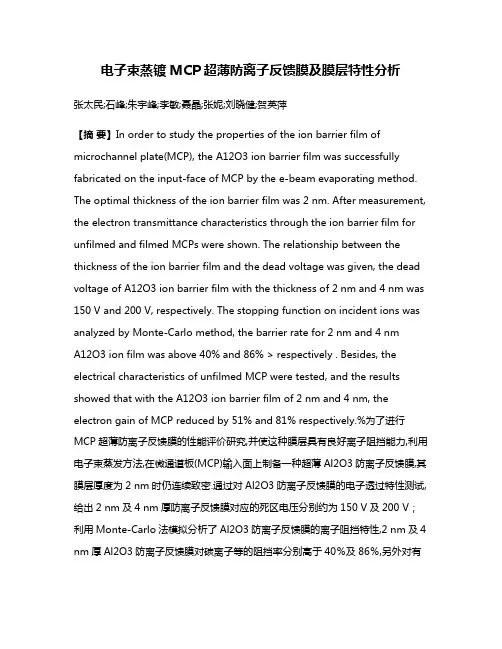

电子束蒸镀MCP超薄防离子反馈膜及膜层特性分析张太民;石峰;朱宇峰;李敏;聂晶;张妮;刘晓健;贺英萍【摘要】In order to study the properties of the ion barrier film of microchannel plate(MCP), the A12O3 ion barrier film was successfully fabricated on the input-face of MCP by the e-beam evaporating method. The optimal thickness of the ion barrier film was 2 nm. After measurement, the electron transmittance characteristics through the ion barrier film for unfilmed and filmed MCPs were shown. The relationship between the thickness of the ion barrier film and the dead voltage was given, the dead voltage of A12O3 ion barrier film with the thickness of 2 nm and 4 nm was 150 V and 200 V, respectively. The stopping function on incident ions was analyzed by Monte-Carlo method, the barrier rate for 2 nm and 4 nmA12O3 ion film was above 40% and 86% > respectively . Besides, the electrical characteristics of unfilmed MCP were tested, and the results showed that with the A12O3 ion barrier film of 2 nm and 4 nm, the electron gain of MCP reduced by 51% and 81% respectively.%为了进行MCP超薄防离子反馈膜的性能评价研究,并使这种膜层具有良好离子阻挡能力,利用电子束蒸发方法,在微通道板(MCP)输入面上制备一种超薄Al2O3防离子反馈膜,其膜层厚度为2 nm时仍连续致密.通过对Al2O3防离子反馈膜的电子透过特性测试,给出2 nm及4 nm厚防离子反馈膜对应的死区电压分别约为150 V及200 V；利用Monte-Carlo法模拟分析了Al2O3防离子反馈膜的离子阻挡特性,2 nm及4 nm厚Al2O3防离子反馈膜对碳离子等的阻挡率分别高于40％及86％,另外对有无膜的MCP电特性进行测试,可以看出镀2 nm及4 nm厚的膜后,MCP电子增益分别降低了51％及81％.【期刊名称】《应用光学》【年(卷),期】2012(033)006【总页数】5页(P1113-1117)【关键词】微通道板(MCP);Al2O3;防离子反馈膜;电子束蒸发【作者】张太民;石峰;朱宇峰;李敏;聂晶;张妮;刘晓健;贺英萍【作者单位】微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223;微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223;微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223;微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223;微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223;微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223;微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223;微光夜视技术重点实验室,陕西西安710065;北方夜视科技集团股份有限公司,云南昆明650223【正文语种】中文【中图分类】TN146引言微通道板（MCP）是微光像增强器件中的核心部分，其信噪比、增益等性能决定着像增强器的相应性能［1－2］。
