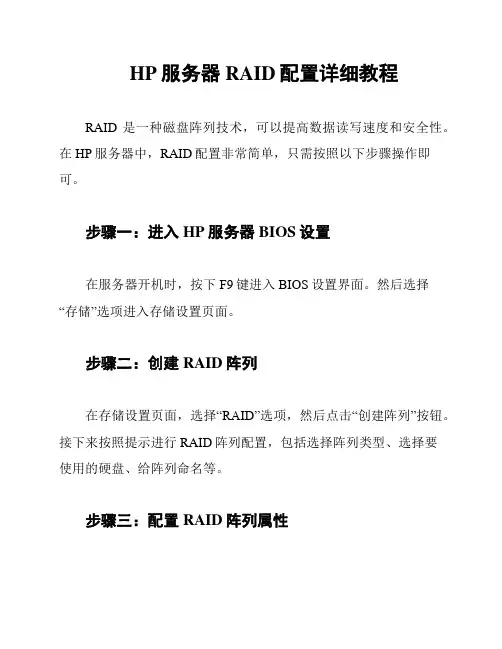

HP服务器RAID配置详细教程
RAID是一种磁盘阵列技术，可以提高数据读写速度和安全性。
在HP服务器中，RAID配置非常简单，只需按照以下步骤操作即可。
步骤一：进入HP服务器BIOS设置
在服务器开机时，按下F9键进入BIOS设置界面。
然后选择“存储”选项进入存储设置页面。
步骤二：创建RAID阵列
在存储设置页面，选择“RAID”选项，然后点击“创建阵列”按钮。
接下来按照提示进行RAID阵列配置，包括选择阵列类型、选择要
使用的硬盘、给阵列命名等。
步骤三：配置RAID阵列属性
在创建RAID阵列完成后，可以进入阵列配置页面，对阵列属性进行配置。
常用的阵列属性包括阵列块大小、读写策略、冗余级别等。
步骤四：保存并退出
在完成RAID阵列配置后，点击“保存并退出”按钮，保存设置并退出BIOS设置界面。
然后重启服务器，RAID阵列配置即可生效。
总之，HP服务器RAID配置非常简单，只需要几个简单的步骤就可以完成。
但是在操作前一定要备份好数据，以免误操作导致数据丢失。
什么是RAID如何配置电脑的RAID系统RAID（独立磁盘冗余阵列）是一种通过将多个硬盘并联使用来提高数据存储性能和冗余容错能力的技术。
不同的RAID级别有不同的配置方式和适用场景。
本文将介绍什么是RAID以及如何配置电脑的RAID系统。
一、RAID的定义和作用RAID是一种通过将多个独立的硬盘组成一个逻辑卷来提高数据存储性能和数据安全性的技术。
它通过分布式存储、数据备份和容错技术，可以将数据同时存储在多个硬盘上，不仅提高了读写速度，还可以防止单个硬盘故障导致数据丢失。
RAID系统被广泛应用于服务器、工作站以及大量数据存储需求的场景，比如数据库服务器、视频编辑工作站以及企业级数据中心等。
通过合适的RAID级别配置，可以根据不同的需求平衡数据存储和数据冗余的需求。
二、RAID级别的分类和特点RAID系统根据冗余方式和数据分发方式的不同，可以分为多个级别，常见的RAID级别包括RAID 0、RAID 1、RAID 5、RAID 6和RAID 10等。
1. RAID 0：RAID 0是一种数据条带化（Striping）方式的RAID级别，它将数据均匀地分割并存储到多个硬盘上，提高了数据的读写速度。
然而，RAID 0没有冗余机制，一旦一个硬盘损坏，所有数据都会丢失。
2. RAID 1：RAID 1是一种镜像（Mirroring）方式的RAID级别，它将数据同时写入两个硬盘，并实时保持数据的一致性。
RAID 1提供了数据冗余和容错能力，但是需要两倍的硬盘容量。
3. RAID 5：RAID 5是一种条带化加分布式奇偶校验（Striping with Distributed Parity）方式的RAID级别。
它将数据条带化地存储到多个硬盘上，并通过计算奇偶校验信息实现数据冗余和恢复。
RAID 5需要至少三个硬盘，并提供了较高的数据读取性能和数据冗余能力。
4. RAID 6：RAID 6是在RAID 5基础上增加了双重奇偶校验的RAID级别，提供了更高的数据冗余性和故障容忍能力。
BIOS设置磁盘阵列RAID磁盘阵列RAID（Redundant Array of Independent Disks）是一种数据存储技术, 通过将多个磁盘组合在一起，以提升数据读写速度和冗余性。
RAID技术广泛应用于数据中心和企业服务器中，以提供更高的性能和可靠性。
在使用RAID技术之前，我们需要在计算机的BIOS中进行相应的设置，以便正确地配置磁盘阵列。
1. 进入BIOS设置首先，您需要按下计算机开机时显示的快捷键进入BIOS设置界面。
这个快捷键通常是Del键或F2键，但具体的快捷键可能因计算机品牌和型号而异。
一旦您进入了BIOS设置界面，就可以开始设置RAID了。
2. 找到磁盘设置选项在BIOS设置界面中，您需要找到相关的磁盘设置选项。
这些选项通常位于"Advanced"（高级）或"Storage"（存储）部分。
您可能需要浏览不同的菜单和子菜单来找到磁盘设置选项。
3. 启用RAID模式一旦您找到了磁盘设置选项，您需要将磁盘控制器的模式从"IDE"（IDE模式）或"AHCI"（高级主机控制器接口）改为"RAID"。
这将启用计算机的RAID功能。
4. 配置磁盘阵列RAID技术有不同的级别，如RAID 0，RAID 1，RAID 5等。
在BIOS中，您需要找到磁盘阵列配置选项，并选择您想要创建的RAID级别。
- RAID 0：该级别通过将数据分散存储在多个磁盘上以提高读写速度，但没有冗余性。
它需要至少两个磁盘。
- RAID 1：该级别通过在多个磁盘之间进行镜像备份来提供冗余性，但读写速度不如RAID 0。
它需要至少两个磁盘。
- RAID 5：该级别通过分布式存储校验数据来提供数据冗余性和读写速度。
它需要至少三个磁盘。
5. 配置其他选项（可选）除了RAID级别之外，您还可以配置其他选项，如热备份（hot spare）和缓存（cache）。
INTEL服务器主板，板载RAID设置图解！为了方便客户，下面图解一下INTELS3000AH，S3200SH，S5000V，S5500BC等INTEL服务器主板，板载RAID设置!这几款服务器主板集成阵列进入配置界面的快捷键是Ctrl+E（或M）,根据提示按住Ctrl+E后等待3秒便进入界面,在管理菜单中可以看到几个选项,分别是:Configure、Initalinze、Objectes、Rebuild、Check Consistency。
我用的是2块146G的硬盘开始组建RAID。
选择Configure可以看到：Easy Configuration、New Configuration、View/Add Configuration、Clear Configuration、Select Boot Drive。
组建RAID选择Easy Configuration选项。
选择Easy Configuration 按回车后，出现了两个硬盘的信息1、3 READY。
注意屏幕下方的提示字幕，按空格键选择硬盘。
连续按两下回车之后信息已经改变，对比上图，选好之后状态变为ONLIN，如下图。
选好要做阵列的硬盘后按F10 继续选择，出现如下图画面。
按一下空格键，出现下图画面。
再按F10 键继续配置。
注意屏幕中高亮的地方，按回车可以选择RAID 模式，因为现在只接了两块硬盘，因此可选的阵列模式只有RAID0 和RAID1。
在这里我们选择RAID0 模式，注意下面的DWC 选项，这一项是磁盘写缓存选项，将光标移至这一项，按回车再按方向键将其选为On，RA 设为默认的On。
再选择Accept 按回车，回到硬盘信息界面继续按回车，出现如下保存提示，选择Yes 确认保存。
返回到主菜单，使用View/ADD Configuration 察看工作情况，此时已经是RAID 0 在ONLINE 了。
如需做多组阵列重复此步骤即可。
重启机器后可以看到RAID 0 已经开始工作。
用好主板的简单RAID功能配置简单的RAID除了主板上原来的几个SATA接口，我们看到很多高端主板的SATA接口都有颜色的区别。
你知道这些接口是怎么回事吗？如果我们能够熟悉这些接口，便能玩出很多花样来！计算机发展到现在，磁盘子系统的性能瓶颈越来越明显，虽然现在已经有SSD硬盘能够提供惊人的传输率和响应速度，但是高昂的价格也是普通玩家所不能够接受的。
而与此同时，单碟大容量硬盘的普及，重新唤起了玩家们对RAID的兴趣。
传统意义上，很多主板芯片组的南桥都支持RAID功能，如Intel的ICH 9 R/10R南桥、AMD的SB750南桥等，玩家们使用最多的也是这种“南桥模式”的RAID。
现在一些比较高端的主板上除了南桥原生的SATA接口之外，还提供有第三方芯片解决方案的SATA接口，一来可以扩充主板支持SATA接口的数量，二来还可以让更多的玩家使用到更好的“RAID”功能。
什么才算是“简单RAID”？“简单RAID”应该是近来才兴起的一个词汇，笼统来讲就是区别于以往的“南桥RAID”的方式，主板厂商通过第三方芯片来实现的RAID方式。
第三方RAID芯片解决方案有很多，市面上最常见的有Silicon Image、JMC 322等与以往的南桥RAID不同，“简单RAID”功能只需要用户将硬盘的数据线接到对应的接口上，甚至连BIOS都不用设置(如果用RAID盘安装系统，那就要进入BIOS设置；作为非系统盘时就可以等进入Windows后，直接调整软件选项即可)，这就免去了用户调节BIOS、创建RAID卷、然后每次安装系统都要加载驱动的麻烦，这对于那些对计算机一知半解的普通用来讲尤为实用。
华硕X48 玩家国度主板使用黑色的SATA接口与原生的蓝色接口相区别技嘉X58 Extreme主板提供两组额外的SATA接口，用白色与原生的蓝色相区别通常而言，为了方便用户区别，厂商会将原生SATA接口与第三方芯片的SATA接口用颜色区分开来，部分主板如果支持第三方RAID的话还会用特殊的标贴凸显出来。

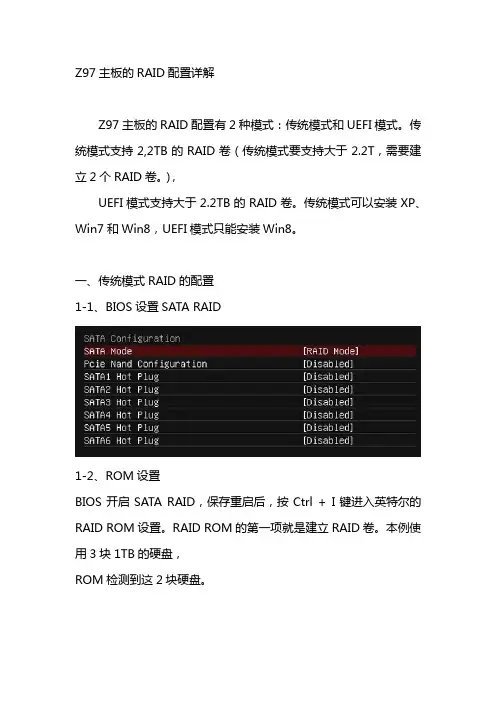

Z97主板的RAID配置详解Z97主板的RAID配置有2种模式：传统模式和UEFI模式。
传统模式支持2,2TB的RAID卷（传统模式要支持大于2.2T，需要建立2个RAID卷。
），UEFI模式支持大于2.2TB的RAID卷。
传统模式可以安装XP、Win7和Win8，UEFI模式只能安装Win8。
一、传统模式RAID的配置1-1、BIOS设置SATA RAID1-2、ROM设置BIOS开启SATA RAID，保存重启后，按Ctrl + I键进入英特尔的RAID ROM设置。
RAID ROM的第一项就是建立RAID卷。
本例使用3块1TB的硬盘，ROM检测到这2块硬盘。
在第一项回车，进入RAID配置。
设置了卷名（Name），RAID类型（RAID Level），磁盘（Disk），带尺寸（Strip Size），容量（Capacity ）后，确认建立RAID卷（Create Volume）。
本例设置RAID 0，其他保持默认。
确认建立RAID后，再次提示，键入Y，确认建立，如果不想建立了，就回答N。
回答Y后，建立RAID成功。
注意看RAID卷名的Volume 1，类型是RAID0，条带16KB，容量18TB，状态是正常，可启动。
RAID建立完成，执行6.退出。
1-3、安装系统Win7和WIN8系统含有传统RAID驱动，不需要手动加载，安装是系统检测到RAID盘。
安装Win7Win7含有RAID驱动，可以检测到RAID盘。
建立一个安装系统的分区。
本例是100G的分区。
系统提示要创建额外的分区。
建立完成，额外建立一个100M的分区。
继续安装Win7。
剩下的空间可以在磁盘管理器建立分区。
二、UEFI RAID配置2-1、BIOS设置设置Window8特征为Enabled。
设置SATA为RAID。
保存设置重启，再进入BIOS设置，在Setting\Advanced看到多出一项：Intel（R）Rapid Storage Technology（英特尔快速存储技术）。
BIOS设置磁盘阵列RAIDRAID（Redundant Array of Independent Disks）是一种通过组合多个磁盘驱动器来提高数据存储性能和冗余性的技术。
在BIOS设置中，您可以配置和管理RAID阵列，以适应您的特定需求。
本文将介绍如何在BIOS中进行磁盘阵列RAID设置。
1. 进入BIOS设置首先，您需要进入计算机的BIOS设置。
通常，在计算机开机时按下特定的按键（如F2、Del或F10）即可进入BIOS设置界面。
请注意，不同品牌和型号的计算机可能有不同的按键，您可以在计算机开机时查看屏幕上的提示信息来确定正确的按键。
2. 查找RAID设置选项一旦进入BIOS设置界面，您需要找到RAID设置选项。
这通常位于菜单的存储或高级设置部分。
您可以使用箭头键来浏览菜单，然后按Enter键选择相应选项。
3. 启用RAID功能在RAID设置选项中，您可能会看到一个“RAID模式”或“RAID功能”的选项。
将其设置为“启用”或“开启”以启用RAID功能。
4. 配置磁盘阵列RAID一旦启用RAID功能，您可以开始配置磁盘阵列。
通常有几种常见的RAID配置，包括RAID 0、RAID 1和RAID 5。
以下是它们的简要介绍：- RAID 0：也被称为条带化，将多个磁盘驱动器组合成一个大容量的虚拟驱动器，以提高读写性能。
然而，RAID 0没有冗余功能，一旦一个驱动器损坏，所有数据都将丢失。
- RAID 1：也被称为镜像，将两个磁盘驱动器镜像成完全相同的副本。
当其中一个驱动器发生故障时，系统仍能正常运行，并且数据可以从备份驱动器恢复。
- RAID 5：通过将数据和奇偶校验分布在多个磁盘驱动器上来提供更高的冗余性和性能。
RAID 5至少需要三个驱动器，当其中一个驱动器发生故障时，可以使用奇偶校验信息重建数据。
您可以根据实际需求选择适合您的RAID配置。
使用箭头键选择相应的RAID级别，然后按Enter键进入下一步。

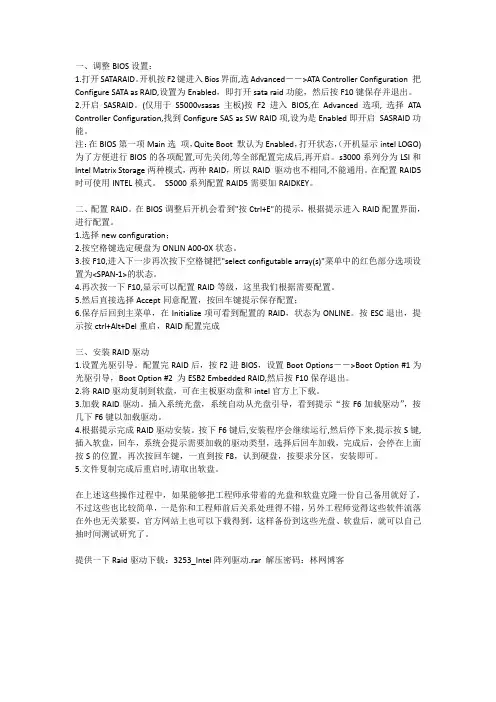

一、调整BIOS设置：1.打开SATARAID。
开机按F2键进入Bios界面,选Advanced――>ATA Controller Configuration 把Configure SATA as RAID,设置为Enabled，即打开sata raid功能，然后按F10键保存并退出。
2.开启SASRAID。
(仅用于S5000vsasas主板)按F2进入BIOS,在Advanced选项, 选择ATA Controller Configuration,找到Configure SAS as SW RAID项,设为是Enabled即开启SASRAID功能。
注：在BIOS第一项Main选项，Quite Boot 默认为Enabled，打开状态，（开机显示intel LOGO)为了方便进行BIOS的各项配置,可先关闭,等全部配置完成后,再开启。
s3000系列分为LSI和Intel Matrix Storage两种模式，两种RAID，所以RAID 驱动也不相同,不能通用。
在配置RAID5时可使用INTEL模式。
S5000系列配置RAID5需要加RAIDKEY。
二、配置RAID。
在BIOS调整后开机会看到"按Ctrl+E"的提示，根据提示进入RAID配置界面，进行配置。
1.选择new configuration；2.按空格键选定硬盘为ONLIN A00-0X状态。
3.按F10,进入下一步再次按下空格键把"select configutable array(s)"菜单中的红色部分选项设置为<SPAN-1>的状态。
4.再次按一下F10,显示可以配置RAID等级，这里我们根据需要配置。
5.然后直接选择Accept同意配置，按回车键提示保存配置；6.保存后回到主菜单，在Initialize项可看到配置的RAID，状态为ONLINE。
按ESC退出，提示按ctrl+Alt+Del重启，RAID配置完成三、安装RAID驱动1.设置光驱引导。

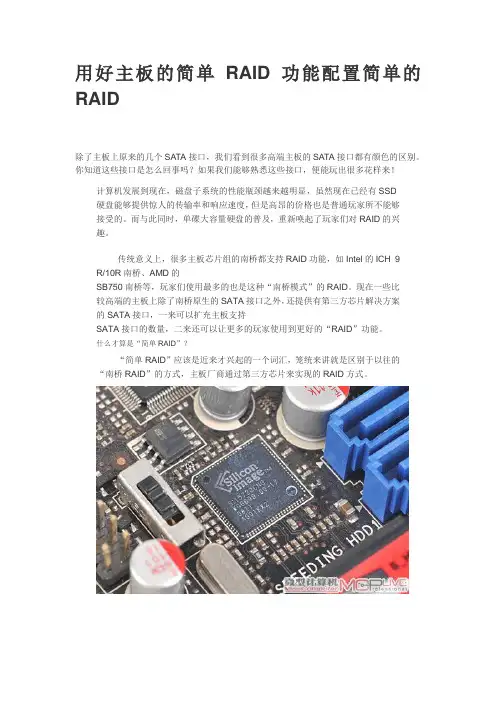

用好主板的简单RAID功能配置简单的
RAID
除了主板上原来的几个SATA接口，我们看到很多高端主板的SATA接口都有颜色的区别。
你知道这些接口是怎么回事吗？如果我们能够熟悉这些接口，便能玩出很多花样来！
计算机发展到现在，磁盘子系统的性能瓶颈越来越明显，虽然现在已经有SSD
硬盘能够提供惊人的传输率和响应速度，但是高昂的价格也是普通玩家所不能够
接受的。
而与此同时，单碟大容量硬盘的普及，重新唤起了玩家们对RAID的兴
趣。
传统意义上，很多主板芯片组的南桥都支持RAID功能，如Intel的ICH 9 R/10R南桥、AMD的
SB750南桥等，玩家们使用最多的也是这种“南桥模式”的RAID。
现在一些比
较高端的主板上除了南桥原生的SATA接口之外，还提供有第三方芯片解决方案
的SATA接口，一来可以扩充主板支持
SATA接口的数量，二来还可以让更多的玩家使用到更好的“RAID”功能。
什么才算是“简单RAID”？
“简单RAID”应该是近来才兴起的一个词汇，笼统来讲就是区别于以往的“南桥RAID”的方式，主板厂商通过第三方芯片来实现的RAID方式。
第三方RAID芯片解决方案有很多，市面上最常见的有Silicon Image、JMC 3
22等
与以往的南桥RAID不同，“简单RAID”功能只需要用户将硬盘的数据线接到对应的接口上，甚至连BIOS都不用设置(如果用RAID盘安装系统，那就要进入BIOS设置；作为非系统盘时就可以等进入Windows后，直接调整软件选项即可)，这就免去了用户调节BIOS、创建RAID卷、然后每次安装系统都要加载驱动的麻烦，这对于那些对计算机一知半解的普通用来讲尤为实用。
华硕X48 玩家国度主板使用黑色的SATA接口与原生的蓝色接口相区别
将要组建RAID的两块硬盘接到主板相应的接口上
Step2：启动计算机，进入BIOS 在高级设置选项中打开“板载芯片控制”一项，将“板载
SATA设置”调节为“Super Speed Mode(RAID 0)”或者“Safe Mode (RAI D 1)”，按F10保存后退出。
这样一来用户在安装系统的时候就可以识别到RAID阵列，而我们这次由另外一块硬盘做系统盘，所以即便是在BIOS中不做更改，进入系统之后依然可以靠软件的方式来创建RAID磁盘阵列。
Step 3：进入系统安装完驱动程序之后，我们可以再安装一款名为“Driv e Xpert”的小软件来管理磁盘阵列。
启动软件之后，我们会看到如图所示的提示，要求用户选择RAID 0模式还是RAID 1模式。
Drive Xpert软件要求用户选择要设立的RAID模式。
按照说明一直点击“下一
步”，
直到最后询问“创建RAID分区会丢失当前硬盘上的所有数据”，选择“是”以
继续。
Step 4：等待Xpert程序完成设置后，实际上RAID磁盘阵列已经创建完毕；但我们建议大家重启一次计算机，让系统加载新的存储设备信息，再对硬盘阵列进行分区、格式化等操作。
完成设置后，在桌面右下角的系统工具托盘处会出现一个两个磁盘组成的小标志，标志显示“绿色”则表示当前阵列工作正常；显示为“红色”时则表示出现了故障，如只检测到一块硬盘等等。
RAID已成，性能几何？
为了方便对比测试，笔者在组件RAID之间专门测试了西部数据1.0TB R E3硬盘的HDTune测试曲线。
可以看到，这块1.0 TB RE3硬盘在读写速度上并不是非常突出，这可能与其定位于7×24的企业级硬盘有很大关系*。
单块西部数据1.0TB RE3硬盘的HDTune测试曲线，读取：86.7MB/s、写入：
83.9MB/s
使用第三方芯片组成RAID 0后的读取曲线，读取125.2MB/s，写入112.3MB/
s
*编者注：安全性是很多RAID用户非常关心的话题，尤其是RAID 0这种没有安全机制的磁盘阵列中，如果一块硬盘出现了问题，就会导致所有数据全部丢失。
建议大家在选择硬盘时，挑选
MTBF指标较高(即故障率较低)的产品，如7×24的企业级硬盘、DVR硬盘等等，虽然在速度上会损失一些，但是安全性较普通产品会高很多。
系统将芯片识别为UDMA 6。
(正常的情况下会打开UDMA7模式，在该种模式下能够支持的设备传输上限为512MB/s。
)
使用南桥RAID方式的HDTune 测试曲线
而组成RAID 0之后，我们发现HDTune测试曲线变成了一条比较平滑的直线，直到末端才出现下降。
这说明在系统中存在一个瓶颈，经检查后我们发现系统将磁盘阵列识别为UDMA模式6(Ultra ATA/133模式)，所以传输速度的上限被卡死在133MB/s附近。
正确开启了UDMA 7模式
最后，笔者将硬盘拆下再使用南桥方式搭建RAID 0，并得到第三组测试数据。
我们可以看到使用南桥方式的时候，就没有存在UDMA 6的限制，而是正确开启了UDMA 7，平均传输速度169.4MB/s，最高传输速度达到了203.8MB/ s。
谁适合使用“简单RAID”
由于笔者手上的这块主板上市时间较早，所以在第三方芯片RAID功能方便并不是非常完善，尤其是读写方面存在着速度上限的瓶颈，但相信很多新出的主板会有更好的表现。
至于南桥RAID好，还是简单RAID更加方便易用，这个问题要分开来看——如果你是追求极致速度的玩家，我们更推荐你使用南桥方式的RAID；但不容否认，这种简单RAID的方式仍有其存在的很大空间，它能让更多的用户体验
到磁盘性能提升所带来的好处，让那些不懂如何创建RAID 1的用户也能轻松备份资料。
具体说来，我们可以将“简单RAID”的适用人群细分为以下几类：
◆对计算机不甚了解，动手能力不强的初级用户。
◆想要“偷懒”的高级玩家们。
◆需要同时挂载超过6个SATA设备的玩家。
◆一些对数据备份很看重，但又买不起专门服务器的企业用户。
