华硕的P5QPRO主板组建RAID_0模式

如何做RAID 0、如何做RAID 1、如何做RAID 5 raid模拟器2009-03-24 16:37一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。

阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。

二、几种磁盘阵列技术RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。

目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5。

RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。

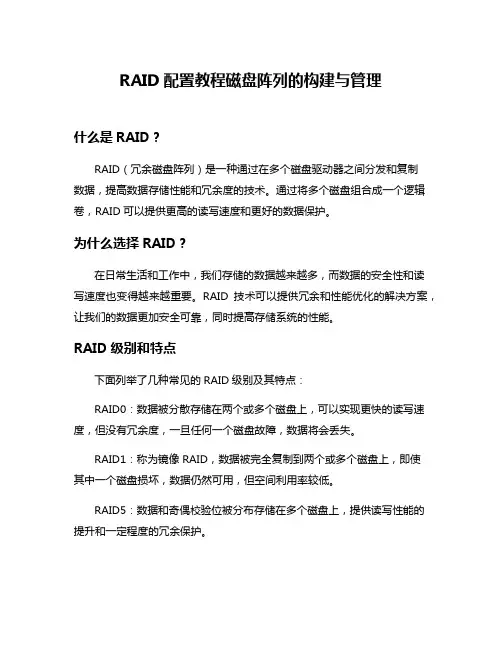

RAID配置教程磁盘阵列的构建与管理什么是RAID？RAID（冗余磁盘阵列）是一种通过在多个磁盘驱动器之间分发和复制数据，提高数据存储性能和冗余度的技术。

通过将多个磁盘组合成一个逻辑卷，RAID可以提供更高的读写速度和更好的数据保护。

为什么选择RAID？在日常生活和工作中，我们存储的数据越来越多，而数据的安全性和读写速度也变得越来越重要。

RAID技术可以提供冗余和性能优化的解决方案，让我们的数据更加安全可靠，同时提高存储系统的性能。

RAID级别和特点下面列举了几种常见的RAID级别及其特点：RAID0：数据被分散存储在两个或多个磁盘上，可以实现更快的读写速度，但没有冗余度，一旦任何一个磁盘故障，数据将会丢失。

RAID1：称为镜像RAID，数据被完全复制到两个或多个磁盘上，即使其中一个磁盘损坏，数据仍然可用，但空间利用率较低。

RAID5：数据和奇偶校验位被分布存储在多个磁盘上，提供读写性能的提升和一定程度的冗余保护。

RAID6：类似于RAID5，但具有更高的冗余度，可以同时容忍两个磁盘故障，提供更高的数据保护。

RAID10：RAID1和RAID0的组合，数据被复制并分布存储在多个RAID组中，提供了更好的性能和冗余性。

RAID的构建与管理步骤步骤1：选择合适的硬件我们需要选择适合的RAID控制器和硬盘驱动器。

RAID控制器是一个专门设计用于管理磁盘阵列的设备，而硬盘驱动器则是存储数据的介质。

确保RAID控制器和硬盘驱动器兼容并满足你的需求。

步骤2：连接硬盘驱动器将硬盘驱动器连接到RAID控制器。

根据RAID级别的要求，可能需要连接两个或多个硬盘驱动器。

步骤3：进入RAID控制器界面开机时按下相应的键进入RAID控制器的设置界面。

不同的RAID控制器有不同的设置方式，请参考相应的用户手册或指南。

步骤4：创建RAID组在RAID控制器设置界面中，选择创建RAID组。

根据需求选择RAID 级别，并将需要组合为RAID的硬盘驱动器添加到RAID组中。

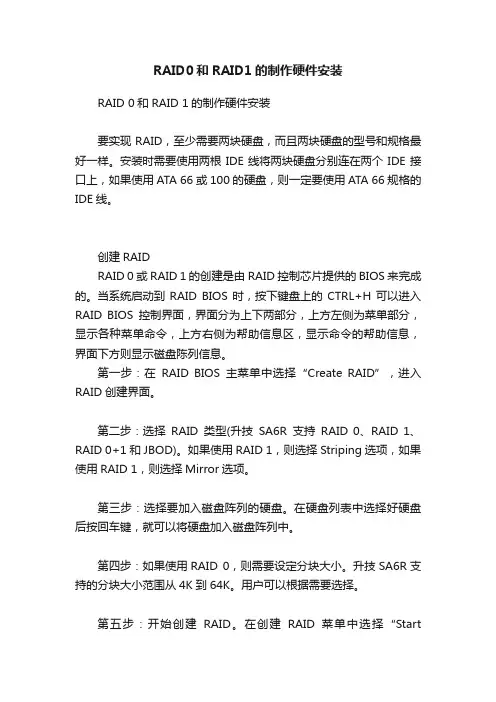

RAID0和RAID1的制作硬件安装RAID 0和RAID 1的制作硬件安装要实现RAID，至少需要两块硬盘，而且两块硬盘的型号和规格最好一样。

安装时需要使用两根IDE线将两块硬盘分别连在两个IDE接口上，如果使用ATA 66或100的硬盘，则一定要使用ATA 66规格的IDE线。

创建RAIDRAID 0或RAID 1的创建是由RAID控制芯片提供的BIOS来完成的。

当系统启动到RAID BIOS时，按下键盘上的CTRL+H可以进入RAID BIOS控制界面，界面分为上下两部分，上方左侧为菜单部分，显示各种菜单命令，上方右侧为帮助信息区，显示命令的帮助信息，界面下方则显示磁盘陈列信息。

第一步：在RAID BIOS主菜单中选择“Create RAID”，进入RAID创建界面。

第二步：选择RAID类型(升技SA6R支持RAID 0、RAID 1、RAID 0+1和JBOD)。

如果使用RAID 1，则选择Striping选项，如果使用RAID 1，则选择Mirror选项。

第三步：选择要加入磁盘阵列的硬盘。

在硬盘列表中选择好硬盘后按回车键，就可以将硬盘加入磁盘阵列中。

第四步：如果使用RAID 0，则需要设定分块大小。

升技SA6R支持的分块大小范围从4K到64K。

用户可以根据需要选择。

第五步：开始创建RAID。

在创建RAID菜单中选择“StartCreation Process”，系统会给出警告提示，确认后按下“Y”键，RAID创建过程就开始了，大约几秒钟即可完成。

这一部分操作完成后，两块独立的硬盘就变成了一个硬盘，如果使用RAID 0，整个容量将是两块硬盘的总和，如果使用RAID 1，则整个容量不变。

操作系统中的安装事项我们主要介绍Windows 98和Windows 2000下RAID的使用，其他操作系统在此不作介绍。

RAID 0和RAID 1的安装方式完全一样。

由于Windows 98的安装程序不支持RAID的安装，所以如果你在Windows 98下使用RAID，必须另外使用一块硬盘，这块硬盘连接在主板IDE接口上。

BIOS设置磁盘阵列RAID现如今，随着科技的迅速发展，计算机已经成为我们生活中不可或缺的一部分。

对于使用计算机的人来说，磁盘阵列RAID（Redundant Array of Independent Disks）的设置对于数据存储和性能提升都起着至关重要的作用。

在这篇文章中，我们将深入探讨BIOS设置磁盘阵列RAID的过程以及相关重要事项。

1. 了解磁盘阵列RAID在开始设置磁盘阵列RAID之前，我们首先需要了解什么是磁盘阵列RAID。

磁盘阵列RAID是一种将多个硬盘组合在一起工作的技术，它可以提供数据冗余、提升系统性能和增加存储容量等优势。

在BIOS中进行设置是 RAID 的初步步骤。

2. 进入BIOS设置界面要设置磁盘阵列RAID，首先我们需要进入电脑的BIOS设置界面。

通常，在开机的过程中，你会看到计算机启动时的LOGO画面，同时也会提示按下特定的按键来进入BIOS设置界面，如Del、F2或F10等。

根据自己的计算机品牌和型号，按下相应的按键进入BIOS设置界面。

3. 寻找RAID设置选项一旦进入了BIOS设置界面，我们需要找到与磁盘阵列RAID相关的选项。

这可能在"Advanced"或"Storage"菜单下。

不同的计算机品牌和型号会有所不同，因此，你需要仔细查看每个菜单的选项以找到与RAID设置相关的选项。

4. 启用RAID模式在找到与RAID设置相关的选项后，我们需要将其从"Disabled"或"IDE"模式更改为"RAID"模式。

这样可以启用磁盘阵列RAID技术。

5. 保存设置并重启计算机一旦我们对RAID设置进行了更改，我们需要保存设置并重启计算机，以使更改生效。

请注意，在重启计算机之前，请确保保存了所有正在运行的任务，并将所有重要的数据进行备份，以防止数据丢失。

6. 进入RAID配置界面在计算机重新启动后，我们需要按住特定的按键来进入RAID配置界面。

BIOS设置磁盘阵列RAID在计算机硬件相关的设置中，BIOS是一个重要的程序，它允许计算机操作系统和硬件进行通讯。

在BIOS中，一些设置对计算机性能和稳定性有着关键的影响。

其中，设置磁盘阵列RAID是其中一个较为重要的选项。

本文将深入探讨BIOS设置磁盘阵列RAID的相关内容，以帮助读者更好地了解和配置自己的硬件。

一、RAIDRAID是一组独立的硬盘阵列，其目的是将多个磁盘驱动器整合成单一的逻辑驱动器，以提高系统性能和可靠性。

RAID可以使用不同的级别，包括RAID 0、RAID 1、RAID 5和RAID 10等，每种级别都有不同的目的和优点。

RAID 0级别是将两个或多个磁盘驱动器组合在一起，这样可以增加数据传输速度。

RAID 1级别是将两个磁盘驱动器镜像到一起，这样可以提高系统的可靠性。

RAID 5级别是将数据条带化，并使用奇偶校验码来检验数据。

RAID 10级别是将RAID 0和RAID 1结合在一起，它提供了RAID 0相同的速度，但同时仍具备RAID 1的数据冗余性。

二、BIOS设置磁盘阵列RAID在BIOS设置中，配置RAID是相对简单直观的。

需要进入计算机的BIOS菜单，一般是在计算机开机时按下DEL键、F2键等进入设置界面。

在设置菜单中，可以找到SATA控制器选项。

1. 打开RAID如果您的计算机中有多个硬盘驱动器，就可以在BIOS设置中选择将它们整合起来以提高性能和可靠性。

在SATA控制器选项下，可以找到RAID模式。

将其设为Enabled/开启状态后，你的计算机就支持RAID了。

2. 选择RAID级别在BIOS设置中，可以选择所需的RAID级别，包括RAID 0、RAID 1、RAID 5和RAID 10等级别。

有些电脑可能不支持所有的RAID级别，您需要根据您的硬件设置和需要选择合适的RAID级别。

3. 配置阵列在选择了所需的RAID级别后，需要配置硬盘驱动器以创建阵列。

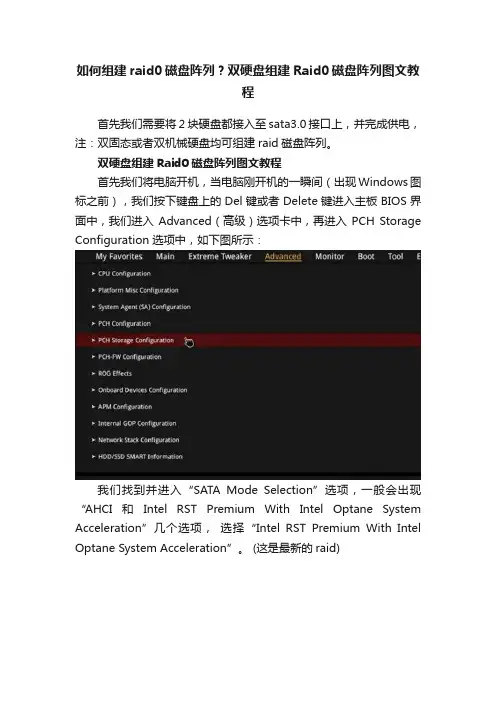

如何组建raid0磁盘阵列？双硬盘组建Raid0磁盘阵列图文教程首先我们需要将2块硬盘都接入至sata3.0接口上，并完成供电，注：双固态或者双机械硬盘均可组建raid磁盘阵列。

双硬盘组建Raid0磁盘阵列图文教程首先我们将电脑开机，当电脑刚开机的一瞬间（出现Windows图标之前），我们按下键盘上的Del键或者Delete键进入主板BIOS界面中，我们进入Advanced（高级）选项卡中，再进入PCH Storage Configuration选项中，如下图所示：我们找到并进入“SATA Mode Selection”选项，一般会出现“AHCI 和Intel RST Premium With Intel Optane System Acceleration”几个选项，选择“Intel RST Premium With Intel Optane System Acceleration”。

(这是最新的raid)我们再来看看您的BIOS是否未关闭CSM，在Boot选项卡中，我们找到并进入“CSM (Compatibility Support Module)”，选择“Launch CSM”，选择“Disabled”（如果默认“Disabled”就不用管它），并OK确定，如下图所示。

按下键盘上F10保存主板BIOS设置并重启，我们需要再次按下键盘上的Del键或者Delete键进入主板BIOS界面中，进入Advanced(高级)选项卡中，Intel(R) Rapid Storage Technology，选择Create RAID Volume(创建RAID卷)。

最后我们再将两块硬盘的选项“Select disks”中修改为开启，我们再到下方的Create Volume进入查看RAID VOLUMes选项下面的项目是否达到了您2块硬盘可用容量的总和，如果达到了2块硬盘的总和表示组建RAID成功。

总结：由于每个品牌的主板BIOS有所不同，因此以上双硬盘组建Raid0磁盘阵列图文教程我们参考即可，方法大同小异。

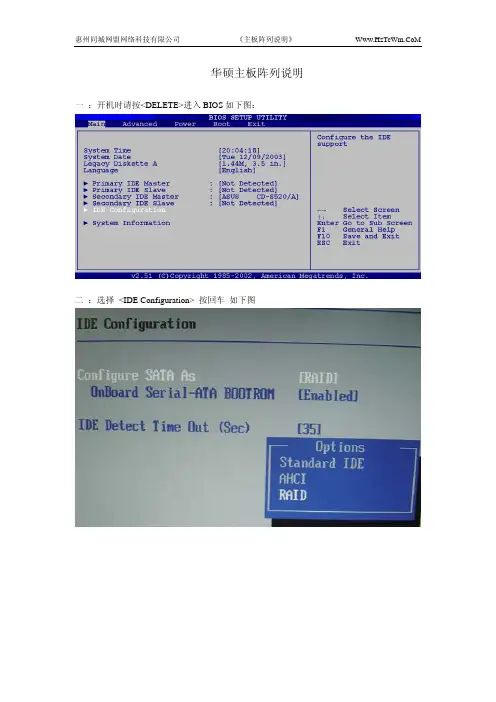

华硕主板阵列说明一：开机时请按<DELETE>进入BIOS如下图：
二：选择 <IDE Configuration> 按回车如下图
三：选择<Configure SAT As > 按回车设置为 [RAID]
开启〈Onboard Serial_ATA BOOTROM〉Enabled
四：按F10保存并退出重启计算机
五：〈pressing <Ctrl+I> when it prompts you to〉提示按下<Ctrl+I>进入RAID配置界面
六：这就是配置界面主菜单，可以访问的功能用于创建和管理您的RAID阵列
菜单如下
1．Create RAID V olume 创建磁盘阵列
2．Delete RAID V olume 删除磁盘阵列
3．Reset disks to Non-RAID 取消磁盘阵列
4．Exit 退出
七：建立 RAID 0 如图
1. 选择< Create RAID Volume> 然后按下 <Enter> 按键，会出现如下图所示
组菜单如下
磁盘名字
2.RAID Level 阵列等级
3.Disks 磁盘
4.strip size 缓存大小
5.capacity 容量
6.Create V olume 创建卷
八：在<Disk> 选项按下<Enter> 按键以便选择要进行阵列设置的硬盘
使用上、下方向键来选择硬盘最后保存并重启计算机
完毕希望对大家有帮助
惠州同城网盟。

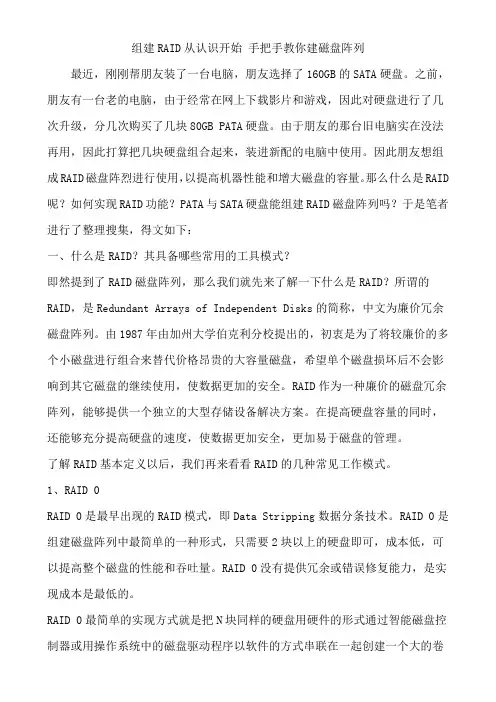

组建RAID从认识开始手把手教你建磁盘阵列最近，刚刚帮朋友装了一台电脑，朋友选择了160GB的SATA硬盘。

之前，朋友有一台老的电脑，由于经常在网上下载影片和游戏，因此对硬盘进行了几次升级，分几次购买了几块80GB PATA硬盘。

由于朋友的那台旧电脑实在没法再用，因此打算把几块硬盘组合起来，装进新配的电脑中使用。

因此朋友想组成RAID磁盘阵烈进行使用，以提高机器性能和增大磁盘的容量。

那么什么是RAID 呢？如何实现RAID功能？PATA与SATA硬盘能组建RAID磁盘阵列吗？于是笔者进行了整理搜集，得文如下：一、什么是RAID？其具备哪些常用的工具模式？即然提到了RAID磁盘阵列，那么我们就先来了解一下什么是RAID？所谓的RAID，是Redundant Arrays of Independent Disks的简称，中文为廉价冗余磁盘阵列。

由1987年由加州大学伯克利分校提出的，初衷是为了将较廉价的多个小磁盘进行组合来替代价格昂贵的大容量磁盘，希望单个磁盘损坏后不会影响到其它磁盘的继续使用，使数据更加的安全。

RAID作为一种廉价的磁盘冗余阵列，能够提供一个独立的大型存储设备解决方案。

在提高硬盘容量的同时，还能够充分提高硬盘的速度，使数据更加安全，更加易于磁盘的管理。

了解RAID基本定义以后，我们再来看看RAID的几种常见工作模式。

1、RAID 0RAID 0是最早出现的RAID模式，即Data Stripping数据分条技术。

RAID 0是组建磁盘阵列中最简单的一种形式，只需要2块以上的硬盘即可，成本低，可以提高整个磁盘的性能和吞吐量。

RAID 0没有提供冗余或错误修复能力，是实现成本是最低的。

RAID 0最简单的实现方式就是把N块同样的硬盘用硬件的形式通过智能磁盘控制器或用操作系统中的磁盘驱动程序以软件的方式串联在一起创建一个大的卷集。

在使用中电脑数据依次写入到各块硬盘中，它的最大优点就是可以整倍的提高硬盘的容量。

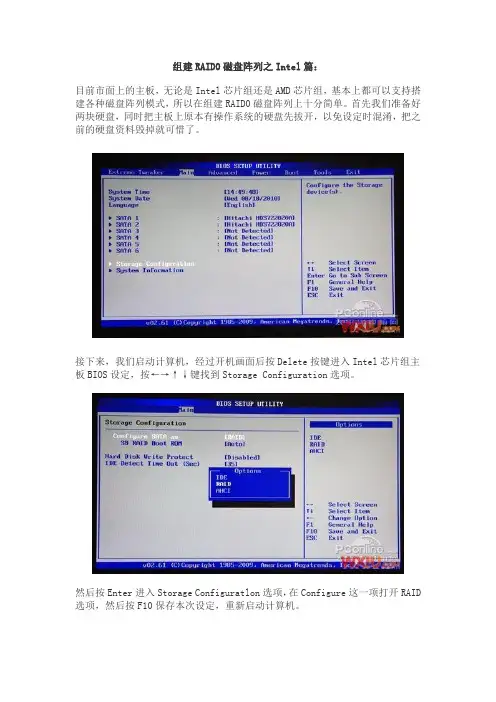

组建RAID0磁盘阵列之Intel篇：目前市面上的主板，无论是Intel芯片组还是AMD芯片组，基本上都可以支持搭建各种磁盘阵列模式，所以在组建RAID0磁盘阵列上十分简单。

首先我们准备好两块硬盘，同时把主板上原本有操作系统的硬盘先拔开，以免设定时混淆，把之前的硬盘资料毁掉就可惜了。

接下来，我们启动计算机，经过开机画面后按Delete按键进入Intel芯片组主板BIOS设定，按←→↑↓键找到Storage Configuration选项。

然后按Enter进入Storage Configuratlon选项，在Configure这一项打开RAID 选项，然后按F10保存本次设定，重新启动计算机。

系统重新启动后，要特别注意开机画面，这时系统会提醒你按Ctrl+I进入RAID 设定界面，如果不及时按Ctrl+I进入就会又要重新启动一次计算机。

进入RAID设定界面后，我们可以看到界面分为上下两个部分。

上面部分为操作界面，共有4个选项：1选项是创建RAID磁盘阵列，2选项是删除RAID磁盘阵列，3选项为恢复硬盘为非RAID状态，4选项是备份卷选项。

下面部分是系统的硬盘信息以及组建RAID磁盘阵列信息。

这里我们选择1选项，接着出现上图屏幕。

这里在name区域，我们可以指定一个raid名称，然后按[tab]或[enter]键进入下个区域。

在raid level区域中，我们可以选择raid级别。

接下来我们为raid阵列选择串列可选值，可选值范围从4kb到128kb，不同模式对应不同范围：raid0–128kb、raid10–64kb、raid5–64kb。

最后，在capacity区域中选择卷的容量，此项的默认值是该被选中的磁盘的最大容量。

全部选定后按Y保存即可。

这样，一个简单的两块硬盘RAID0磁盘阵列就已经组建好了。

从上图我们可以看到，本次组建RAID0磁盘阵列的各项信息和内容，接下来按5选项或者ESC退出本设定界面即可。

RAID 0/1组建详细教程在了解了RAID的基本知识和一些选购方面的经验后，我们将在本章中详细探讨RAID0和RAID1是如何组建的，以及在安装使用中遇到的一些问题进行分析和探讨。

一、RAID 0的详细安装步骤（RAID 0的存储读写方式有助于提高磁盘读写性能）1.准备工作：在做任何RAID阵列之前，我们最先要备份好硬盘中的数据。

创建RAID对数据而言是一项比较危险的操作，稍不留神就有可能毁掉整块硬盘的数据，尤其是对RAID0这样的模式在内。

一些比较粗心的个人玩家很容易忽视这个步骤，结果会导致硬盘上原先的数据都被擦掉，甚至包括硬盘分区表在内。

因此，有条件的话，我们最好要准备一张带Fdisk与Format 命令的Windows 98启动盘（光盘也可），以备不时之需）。

2.磁盘设置：在组建RAID0之前，需要将两块硬盘的跳线设置为Master（SATA硬盘一般不需要另做设置），随后连接到硬盘上的IDE或者SATA接口上。

如果是通过PCI或者其他扩展槽连接出的磁盘阵列卡，那么硬盘也应当稳固的与之相连。

由于RAID 0会重建两块硬盘的分区表，我们就无需考虑硬盘连接的顺序（这和之后要介绍的RAID1是有很明显差别的）。

3.主板设置：开机，进入BIOS进行设置，打开ATA RAID CONTROLLER。

不同主板对于RAID 的bios 菜单选项都不一样，大家需要细致的找一下。

如果发现设备识别错误，可以再检查下磁盘连接是否正确。

一般情况下，我们以可启动软盘或者光驱作为优先第一启动设备，保存退出。

（开机时可以在post界面看到raid设备的基本信息，以及进入设置菜单的快捷键）4.RAID 0设置：重新开机后，2颗硬盘会在POST界面后被南桥芯片或者板载RAID芯片所识别，这个时候应该快速按下快捷键，不同规格的RAID 卡有其特定的进入命令或方式（如“Ctrl”+“H”或者“Ctrl”+“I”）。

（在设置RAID0后，会有红色警告窗口弹出，提示2个硬盘上的所有数据将被删除）进入RAID BIOS设置界面后第一个要做的工作就是选择“Create RAID”创建RAID阵列。

如何设置电脑的硬盘RAID阵列电脑的硬盘RAID（冗余阵列磁盘）阵列是一种将多个硬盘组合在一起以提供更高性能和数据冗余的技术。

通过使用RAID阵列，可以增加数据的读写速度、提升系统的可靠性和容错能力。

本文将简要介绍如何设置电脑的硬盘RAID阵列。

第一步：选择合适的RAID级别在设置电脑的硬盘RAID阵列之前，首先需要选择适合自己需求的RAID级别。

常见的RAID级别包括RAID 0、RAID 1、RAID 5和RAID 10。

这些RAID级别各具特点，满足不同的数据冗余和性能要求。

以下是各个RAID级别的简要介绍：1. RAID 0：数据分散存储在多个硬盘上，提供较高的读写速度，但没有冗余功能。

2. RAID 1：数据完全镜像存储在多个硬盘上，提供数据冗余和较高的读取速度。

3. RAID 5：数据分散存储在多个硬盘上，并计算校验位进行冗余，提供较高的读写速度和数据冗余能力。

4. RAID 10：将多个RAID 1镜像组合在一起，提供较高的读写速度和冗余能力。

第二步：检查硬件兼容性在设置RAID阵列之前，需要确保主板或RAID控制器支持硬件RAID功能。

大部分主板提供RAID功能，但是不同的主板或控制器可能具有不同的设置方法和限制。

第三步：备份重要数据在设置RAID阵列之前，强烈建议备份重要的数据。

RAID阵列的设置和配置可能会导致数据丢失或损坏，因此，在进行任何操作之前，务必备份重要的文件和数据。

第四步：进入BIOS设置设置RAID阵列通常需要在计算机的BIOS中进行。

启动计算机时，按下指定的按键（通常是Del、F2或Esc）进入BIOS设置界面。

在BIOS设置界面中，找到与硬盘设置相关的选项。

第五步：启用RAID功能在BIOS设置界面中，找到硬盘设置选项，并选择启用RAID功能。

具体位置和名称可能因不同的主板或控制器而异。

第六步：保存并退出BIOS在确认启用RAID功能后，保存设置并退出BIOS界面。

台式机怎么组建raid0
台式机组建RAID0两个磁盘同时存储数据可以提高磁盘读写速度，但实际操作是怎样呢?下面就让店铺给大家分享一下台式机组建raid0磁盘整列的方法吧。

台式机组建raid0的方法
备份数据，组建阵列以后两块磁盘中的数据都会清空，所以必须先把重要数据备份到其它存储设备上。

准备所需工具两块硬盘，三个sata数据线，硬盘阵列卡。

硬盘阵列卡，种类繁多价格差异很大，我这里用的价格在百元以内，已经用了很长时间非常稳定，如果不知道买什么可以用和我一样的。

磁盘阵列的硬件安装，阵列卡安装到机箱适当位置固定，从主机电源找一根合适的电源线接到阵列卡电源接口，阵列卡两个输入接口通过SATA数据线分别接两块硬盘，输出接口通过sata数据线接到主板上。

整列卡的设置，一般阵列卡上会有说明，我这里以我的阵列卡为例介绍一下，阵列卡上有三个拨码开关，设置阵列卡的工作模式，我们这里是要做RAID0，按照说明三个拨码开关都拨到ON即可。

bios 设置，前面都做好了一次打开advanced→sata设备设置(sata configuration) ，看到SATA2S上面出现JMicron H/W RA,这个是阵列卡的型号，不同的卡显示的不一样，这个就是组建好的磁盘阵列了。

这里我的SATA1接的是固态硬盘，磁盘阵列接到了SATA2上。

然后就可以安装系统，测试读写速度，让你的电脑飞起来吧。

我的系统在固态硬盘上所以就不用装系统了，这里用的CrystalDiskMark这个测试软件，左侧是某关村的评测，右侧是我自己的，完胜某关村的测评速度。

手把手教你作硬盘RAID 0目前可以直接提升磁盘性能的方法就是组建RAID 0磁盘阵列系统。

RAID 0又称为Stripe或Striping，它代表了所有RAID级别中最高的存储性能。

RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上存取，这样，系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。

这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能。

在彻底了解了RAID 0技术特性之后，购买了两块希捷最新7200.12系列1TB硬盘，当时入手的价格是620元，两块就是1240元，相比固态硬盘SSD还真便宜了不少。

下面我就用我的平台给大家展示一下2TB RAID硬盘是如何组建RAID 0磁盘阵列系统的。

顺便提一下，这里推荐使用一线大厂主板惯用的AMI 的主板BIOS系统。

本次使用的主板是华硕P5Q-E。

在主菜单将SATA Configuration选项设置成RAID模式SATA Configuration选项设置成RAID模式在启动项里设置成光驱启动首先要明确一点：组建RAID 0磁盘阵列系统必须要有两块硬盘，然后把光驱设置成第一启动项，方面一是为了安装操作系统，而且在第二启动项也看到硬盘不是单一的希捷7200.12 1TB硬盘，而是RAID模式。

在BIOS调整为RAID磁盘阵列模式之后，系统自检时候会转到RAID模式菜单，如下图：按CTRL+I进入RAID系统四个选择项当进入RAID磁盘阵列系统后，一共有四个选择项，第一个是创建RAID模式硬盘，第二个是删除RAID模式硬盘，第三个是恢复无RAID模式，第四个不用介绍了吧。

这里，我们选择第一项创建RAID 0系统，一路回车即可，非常方面。

未分区时候显示的是一个盘符而不是两个1TB盘符把C盘分成50GB，并且需要加载英特尔的RAID驱动选择要加载RAID驱动的路径系统自动找到驱动程序操作系统安装开始这里需要注意的就是加载一个英特尔RAID磁盘阵列系统的驱动程序，就在上图的加载驱动程序。

用虚拟机来创建raid0、5、1磁盘阵列的过程
下面我们通过虚拟机建立一个磁盘阵列试验，主要包括raid0、1、5的磁盘阵列组建，原理是通过windows 2003 提供的软件raid来实现组建的目的，又能够通过手动的删除磁盘来达到模拟硬盘丢失的情况，让我们通过实例来讲解如何通过虚拟机来创建一个磁盘阵列的试验环境吧！
首先我们已经创建好一个windows 2003的虚拟机，这里就不再
说了。

不过需要提醒大家的是为了更改好的实验效果，最好搭
建一台虚拟硬盘为146GB的虚拟机，这样能够通过数字来很好
的实现radi试验效果，当然也可以不用哪么设置一样能做到。

初始的虚拟机配置如右图：
下面我们就通过添加虚拟磁盘来达到给机器添加硬盘来实现
raid的目的，这里我们添加五块硬盘，大小为4GB即可，配置完成后的虚拟机配置如右图：
好了，我们已经创建好了五块虚拟硬盘，这时候
包括主机一共是六块硬盘，我们需要在这个时候启动虚拟机来初始化硬盘，如右图：
右图：
继续点击下一步：
完成硬盘的初始化后就要开始建立raid磁盘阵列了，windows 2003
是提供软件磁盘阵列模式的，给我们的学习带来了很大的方便。

创建磁盘阵列试验1：raid1磁盘阵列组建：
我们通过下面的步骤将要创建一个raid1磁盘阵列组，大小为1GB，操作步骤如下图所示：
创建磁盘阵列试验2：raid5磁盘阵列组建：下面我们通过图像来指导如何创建raid5磁盘阵列；。

（一）RIAD基础知识RAID全称为Redundant Array of Disks,是"独立磁盘冗余阵列"（最初为"廉价磁盘冗余阵列"）的缩略语。

1987年由Patterson，Gibson和Katz在加州大学伯克利分院的一篇文章中定义。

RAID阵列技术允许将一系列磁盘分组，以实现为数据保护而必需的数据冗余，以及为提高读写性能而形成的数据条带分布。

RAID最初用于高端服务器市场，不过随着计算机技术的快速发展，RAID技术已经渗透到计算机遍布的各个领域。

如今，在家用电脑主板中，RAID控制芯片也随处可见。

一般，RAID系统可以存在于各种接口界面，就我们现时来说，PATA、SATA 以及SCSI均有相应的硬盘可以组成RAID。

随着Intel 865/875系列芯片组的发布，家用市场的硬盘接口开始转向SATA，而RAID方式也将从PATA过渡到SATA。

RAID 0:RAID 0使用一种称为"条带"（striping）的技术把数据分布到各个磁盘上。

在那里每个"条带"被分散到连续"块"（block）上,数据被分成从512字节到数兆字节的若干块后，再交替写到磁盘中。

第1块被写到磁盘1中，第2块被写到磁盘2中，如此类推。

当系统到达阵列中的最后一个磁盘时，就写到磁盘1的下一分段，如此下去。

分割数据可以将I／O负载平均分配到所有的驱动器中。

由于驱动器可以同时写或读，使得性能显著提高。

但是，它却没有数据保护能力。

如果一个磁盘出现故障，那么数据就会全盘丢失。

因此，RAID 0不适用于关键任务环境，但是，它的强项在于视频、图象的制作和编辑等等对磁盘读写频繁的应用，还有广大用户关心的系统整体性能以及游戏性能。

RAID 1:RAID 1也被称为镜象，因为一个磁盘上的数据被完全复制到另一个磁盘上。

如果一个磁盘的数据发生错误，或者硬盘出现了坏道，那么另一个硬盘可以补救回磁盘故障而造成的数据损失和系统中断。

华硕的P5QPRO主板组建RAID_0模式华硕的P5QPRO主板组建RAID 0模式，并且安装VISTA 操作系统。

Intel测试平台近照首先还是要进入BIOS系统，在Main菜单中选中Storage Configuration（存储配置）并回车，进入下图选项。

BIOS调试将Configure SATA as（配置SATA为）选成RAID模式高级选项将将Controller Mode（控制器模式）选项设置为RAID然后在Advanced菜单中选择Onboard DevicesConfiguration 选项，将Controller Mode 同样设置成RAID模式，调试完毕。

下面进入将硬盘组建 RAID模式环节。

下图就是RAID菜单，当进入这个界面时，和AMD790GX 主板有所不同，用户需要选择Ctrl+I 进入RAID设置模式。

RAID界面RAID菜单上图为RAID菜单，其中设置界面中按“1”键是创建RAID磁盘，按“2”键是删除RAID 磁盘，按“3”键是复位不需要组建的磁盘，按“4”键是退出。

组建RAID选项上图为组建RAID的基本信息，其中第一选项为RAID磁盘取名，一般选择默认即可。

在第二个选项中按左右选择RAID0；第三个选项按空格，选择你需要建立RAID0的硬盘，这里笔者仅有两块硬盘，所以选项并没有激活，但如果你有三块或者以上的硬盘，则通过空格键选择需要组建RAID的磁盘。

最后在选项CreateVolume回车，并且按“Y”键保存。

至此，你的2块硬盘已经组建成RAID 0，按Esc退出，重启。

组建成功的RAID信息下面进入安装Vista环节，这里我们需要带ICH10R的RAID 驱动，用户可以用主板自带的驱动程序安装，或者到主板的官方网站下载。

安装Windows XP是需要RAID驱动软盘的，而装Vista系统可以用华硕驱动光盘或者把驱动拷贝到U盘里面。

加载驱动程序前面和平时安装Vista系统没有太大区别，只是当到了上图的时候我们需要先选择加载驱动程序选项，进入下图：Vista支持U盘和光盘启动这里笔者将事先准备好的U盘插入USB口中，并且选择正确的安装目录，如下图：选择好正确驱动后单击下一步系统开始自动安装加载完驱动程序后，安装界面开始安装，笔者在这里也不再罗索了。

步骤一：进BIOS把Onchip SATA Type设置为RAID，保存退出。

如下图1图1步骤二：在开机POST画面之后有如下图2所示的画面，按<Ctrl-F>键进入RAID BIOS设定程序。

图2步骤三：RAID BIOS设定程序的Main Menu界面如下图3。

图31.如果原来的磁盘做过RAID，要先删除原来的RAID模式，按3进“Delete LD”画面。

2.建立磁盘阵列时，在主菜单界面按2进入“Define LD”画面，在此界面按照下方快捷键提示，按<ctrl+c>进入RAID模式设置界面，如下图4。

图4(1)在RAID Mode下按<SPACE>键设置磁盘阵列模式为RAID0或RAID1。

如下图5图5（2）在Assignments项目下按<SPACE>键切换至Y。

（3）设置完成后，按<Ctrl-Y>保存设定值，如下图6图6（4）按<Ctrl-Y>保存设定值后，出现如下图7，按<Ctrl-Y>键选择清除主开机记录或按其它键忽略此选项。

图7（5）接下来出现如下图8，按<Ctrl-Y>键选择自定义磁盘容量，或按其它键选择最大化磁盘容量。

图8（6）制作完成后，回到“LD View Menu”画面，在此可看到新设置的磁盘阵列。

如下图9图93.按<ESC>回到主菜单，在按按<ESC>键弹出如下图10，选Y退出RAID BIOS设置程序，自动重启装系统。

图10步骤四：装WIN7系统的过程中，在“选择要安装的驱动程序”界面加载RAID驱动，顺序如下图11、图12图11图12步骤五：加载完RAID驱动，系统自动进入下一步安装。

步骤六：安装完系统后，在系统下“设备管理器”中的“磁盘控制器”下查看，有RAID模式，说明做RAID成功。

如下图13也可以在C盘属性下“硬件”下查看，如下图14，RAID安装成功。

双硬盘RAID 0全攻略硬盘RAID技术详解一．Raid定义RAID(Redundant Array of Independent Disk 独立冗余磁盘阵列)技术是加州大学伯克利分校1987年提出，最初是为了组合小的廉价磁盘来代替大的昂贵磁盘，同时希望磁盘失效时不会使对数据的访问受损失而开发出一定水平的数据保护技术。

RAID就是一种由多块廉价磁盘构成的冗余阵列，在操作系统下是作为一个独立的大型存储设备出现。

RAID可以充分发挥出多块硬盘的优势，可以提升硬盘速度，增大容量,提供容错功能够确保数据安全性，易于管理的优点，在任何一块硬盘出现问题的情况下都可以继续工作，不会受到损坏硬盘的影响。

二、RAID的几种工作模式1、RAID0即Data Stripping数据分条技术。

RAID 0可以把多块硬盘连成一个容量更大的硬盘群，可以提高磁盘的性能和吞吐量。

RAID 0没有冗余或错误修复能力，成本低，要求至少两个磁盘，一般只是在那些对数据安全性要求不高的情况下才被使用。

（1）、RAID 0最简单方式就是把x块同样的硬盘用硬件的形式通过智能磁盘控制器或用操作系统中的磁盘驱动程序以软件的方式串联在一起，形成一个独立的逻辑驱动器，容量是单独硬盘的x倍,在电脑数据写时被依次写入到各磁盘中，当一块磁盘的空间用尽时，数据就会被自动写入到下一块磁盘中，它的好处是可以增加磁盘的容量。

速度与其中任何一块磁盘的速度相同，如果其中的任何一块磁盘出现故障，整个系统将会受到破坏，可靠性是单独使用一块硬盘的1/n。

（2）、RAID 0的另一方式是用n块硬盘选择合理的带区大小创建带区集，最好是为每一块硬盘都配备一个专门的磁盘控制器,在电脑数据读写时同时向n块磁盘读写数据,速度提升n倍。

提高系统的性能。

2、RAID 1RAID 1称为磁盘镜像：把一个磁盘的数据镜像到另一个磁盘上，在不影响性能情况下最大限度的保证系统的可靠性和可修复性上，具有很高的数据冗余能力，但磁盘利用率为50%，故成本最高，多用在保存关键性的重要数据的场合。
