手把手教程 教你在AMD主板上组RAID 0

服务器Raid教程全程图解手把手教你如何做服务器RAID教程全程图解：手把手教你如何做RAID（Redundant Array of Independent Disks）是一种利用多个硬盘并行工作以提升性能、容错性和可靠性的技术。

本教程将手把手教你如何在服务器上配置RAID。

在开始之前，请确保你已经准备好适量的硬盘和一个支持RAID的服务器。

第一步：了解RAID级别在开始配置RAID之前，我们需要先了解不同的RAID级别，以便选择适合你需求的级别。

常见的RAID级别有RAID 0、RAID 1、RAID 5、RAID 6和RAID 10。

下面将简要介绍每个级别的特点：1. RAID 0：数据分散存储在多个硬盘上，提升读写速度，但没有容错能力。

2. RAID 1：镜像技术，数据同时写入两个硬盘，提供备份和冗余功能。

3. RAID 5：数据存储在多个硬盘上，并通过奇偶校验提供容错能力。

4. RAID 6：类似RAID 5，但提供更高的容错能力，可以同时容忍两个硬盘的故障。

5. RAID 10：将RAID 1和RAID 0相结合，提供更好的性能和容错能力。

选择适合你需求的RAID级别后，我们可以继续配置RAID。

第二步：进入服务器BIOS首先，启动服务器，并按照显示屏上的提示进入BIOS设置。

具体的按键可能因服务器品牌或型号而异，一般是F2或DEL键。

进入BIOS后，找到“存储”或“SATA配置”等选项，然后进入硬盘配置界面。

第三步：创建RAID阵列在硬盘配置界面，我们可以看到已连接的硬盘列表。

根据你的需求和选择的RAID级别，选择要使用的硬盘，然后选择“创建RAID阵列”或类似选项。

第四步：配置RAID级别和参数在创建阵列的界面，选择你所需的RAID级别，并根据提示设置其他参数，如RAID名称、阵列大小等。

一些服务器还提供高级选项，如缓存策略和读写速度设置，你可以根据需要进行调整。

第五步：保存和退出完成RAID配置后，保存设置并退出BIOS界面。

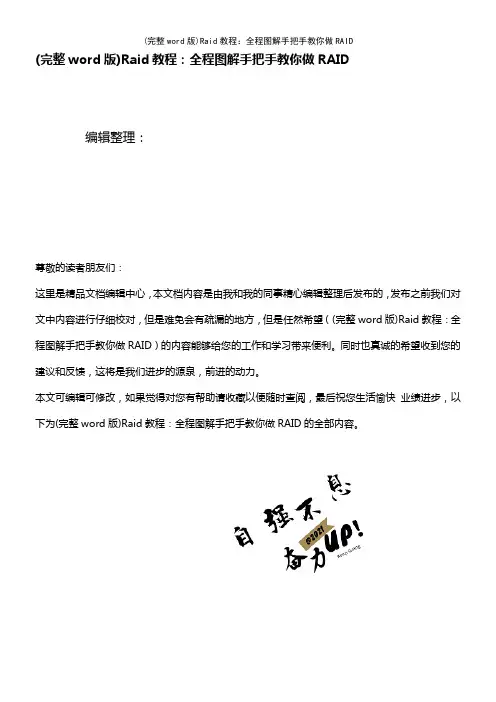

(完整word版)Raid教程：全程图解手把手教你做RAID编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word版)Raid教程：全程图解手把手教你做RAID）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word版)Raid教程：全程图解手把手教你做RAID的全部内容。

Raid教程：全程图解手把手教你做RAID 说到磁盘阵列(RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时,却无从下手.本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍,还是先来简要回顾一下有关磁盘阵列的理论知识,这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。

RAID0和RAID1的制作硬件安装RAID 0和RAID 1的制作硬件安装要实现RAID，至少需要两块硬盘，而且两块硬盘的型号和规格最好一样。

安装时需要使用两根IDE线将两块硬盘分别连在两个IDE接口上，如果使用ATA 66或100的硬盘，则一定要使用ATA 66规格的IDE线。

创建RAIDRAID 0或RAID 1的创建是由RAID控制芯片提供的BIOS来完成的。

当系统启动到RAID BIOS时，按下键盘上的CTRL+H可以进入RAID BIOS控制界面，界面分为上下两部分，上方左侧为菜单部分，显示各种菜单命令，上方右侧为帮助信息区，显示命令的帮助信息，界面下方则显示磁盘陈列信息。

第一步：在RAID BIOS主菜单中选择“Create RAID”，进入RAID创建界面。

第二步：选择RAID类型(升技SA6R支持RAID 0、RAID 1、RAID 0+1和JBOD)。

如果使用RAID 1，则选择Striping选项，如果使用RAID 1，则选择Mirror选项。

第三步：选择要加入磁盘阵列的硬盘。

在硬盘列表中选择好硬盘后按回车键，就可以将硬盘加入磁盘阵列中。

第四步：如果使用RAID 0，则需要设定分块大小。

升技SA6R支持的分块大小范围从4K到64K。

用户可以根据需要选择。

第五步：开始创建RAID。

在创建RAID菜单中选择“StartCreation Process”，系统会给出警告提示，确认后按下“Y”键，RAID创建过程就开始了，大约几秒钟即可完成。

这一部分操作完成后，两块独立的硬盘就变成了一个硬盘，如果使用RAID 0，整个容量将是两块硬盘的总和，如果使用RAID 1，则整个容量不变。

操作系统中的安装事项我们主要介绍Windows 98和Windows 2000下RAID的使用，其他操作系统在此不作介绍。

RAID 0和RAID 1的安装方式完全一样。

由于Windows 98的安装程序不支持RAID的安装，所以如果你在Windows 98下使用RAID，必须另外使用一块硬盘，这块硬盘连接在主板IDE接口上。

如何组建raid0磁盘阵列？双硬盘组建Raid0磁盘阵列图文教程首先我们需要将2块硬盘都接入至sata3.0接口上，并完成供电，注：双固态或者双机械硬盘均可组建raid磁盘阵列。

双硬盘组建Raid0磁盘阵列图文教程首先我们将电脑开机，当电脑刚开机的一瞬间（出现Windows图标之前），我们按下键盘上的Del键或者Delete键进入主板BIOS界面中，我们进入Advanced（高级）选项卡中，再进入PCH Storage Configuration选项中，如下图所示：我们找到并进入“SATA Mode Selection”选项，一般会出现“AHCI 和Intel RST Premium With Intel Optane System Acceleration”几个选项，选择“Intel RST Premium With Intel Optane System Acceleration”。

(这是最新的raid)我们再来看看您的BIOS是否未关闭CSM，在Boot选项卡中，我们找到并进入“CSM (Compatibility Support Module)”，选择“Launch CSM”，选择“Disabled”（如果默认“Disabled”就不用管它），并OK确定，如下图所示。

按下键盘上F10保存主板BIOS设置并重启，我们需要再次按下键盘上的Del键或者Delete键进入主板BIOS界面中，进入Advanced(高级)选项卡中，Intel(R) Rapid Storage Technology，选择Create RAID Volume(创建RAID卷)。

最后我们再将两块硬盘的选项“Select disks”中修改为开启，我们再到下方的Create Volume进入查看RAID VOLUMes选项下面的项目是否达到了您2块硬盘可用容量的总和，如果达到了2块硬盘的总和表示组建RAID成功。

总结：由于每个品牌的主板BIOS有所不同，因此以上双硬盘组建Raid0磁盘阵列图文教程我们参考即可，方法大同小异。

性能瞬间飙升!教你如何组RAID0磁盘阵列前言：传统硬盘由于工作原理的限制，在性能上的提升非常缓慢。

而固态硬盘价格昂贵，短时间内难以被普通用户接受。

因此采用两块或多块硬盘组建RAID磁盘阵列也成为了目前比较有性价比的硬盘性能提升解决方案。

之前我们也测试过，两块硬盘组建RAID0磁盘阵列后在性能上相比之前会有33.3%～203%的性能提升，一倍的价钱换来这么高的性能提升可以说还是较为划算的。

组建RAID0磁盘阵列后性能飙升一倍以上相信大家看了之前的测试后都会有组建RAID0磁盘阵列尝试一下的冲动，不过有些朋友可能还对如何组建还不太了解。

所以今天笔者就给大家简单介绍一下常用的Intel芯片组和AMD芯片组主板是如何组建RAID0磁盘阵列的，希望能对大家在组建RAID0磁盘阵列时有所帮助。

硬盘组建RAID0阵列文章延伸阅读：《1+1大于2!硬盘组建RAID0阵列性能实测》《不看数据看实效!硬盘RAID0日常应用对比》组建RAID0磁盘阵列之Intel篇：目前市面上的主板，无论是Intel芯片组还是AMD芯片组，基本上都可以支持搭建各种磁盘阵列模式，所以在组建RAID0磁盘阵列上十分简单。

首先我们准备好两块硬盘，同时把主板上原本有操作系统的硬盘先拔开，以免设定时混淆，把之前的硬盘资料毁掉就可惜了。

接下来，我们启动计算机，经过开机画面后按Delete按键进入Intel芯片组主板BIOS 设定，按←→↑↓键找到Storage Configuration选项。

然后按Enter进入Storage Configuratlon选项，在Configure这一项打开RAID选项，然后按F10保存本次设定，重新启动计算机。

系统重新启动后，要特别注意开机画面，这时系统会提醒你按Ctrl+I进入RAID设定界面，如果不及时按Ctrl+I进入就会又要重新启动一次计算机。

进入RAID设定界面后，我们可以看到界面分为上下两个部分。

首先需要支持RAID0的设备，可以是主板自带RAID功能，可以是独立的RAID卡；在AMD(ATI)和Nvidia芯片组里，近代无论高中低档，都附带有RAID功能；而Intel方面，则只有高端芯片组带有RAID功能；4系列芯片组之前，南桥版本要（R）以上方可支持RAID。

现在市面上的芯片组有：万年不死之C61，770，785G，880G，为销售主力，都有板载RAID 功能；在Intel方面P43比较便宜，但市场已逐渐以I3+H55从中端逐渐过渡，传统的FSB 终于要离去了；现在回归主题：4*HDD ，ST.12.500G 16M 单碟CC38 ，+ WD蓝盘500G 16M单碟（系统），三色线，黄色为WD （系统），其他两组为ST，这叫什么来着，我叫它泡沫硬盘架安装完毕效果图：SATA 1 2 3 4为ST.12.500G ，SATA6 为WD蓝盘.500G （系统）这样是为了不混淆开机，可以看到SATA6为WD蓝盘首先进入Onboard Device Configuration开启RAID功能，在OnChip SATA Type选项，设定为RAID。

如果只是要开启AHCI，也是在这里设定。

保存退出以后，在开机启动进入系统之前，会比原来多增加启动RAID控制器，检测硬盘；根据提示，按Ctrl+F进入RAID控制器设置界面1:驱动器信息2.RAID创建选项3.RAID删除选项4.可以认为没用进入选项1，可以看到硬盘，为什么没有WD的，因为还有一个设定，下篇再介绍在第二大项里，进行RAID的创建，按空格和方向键进行调试，选择RAID0模式，区块大小64KB（典型值），要在驱动器的后面选择Y，才可以设定；RAID0需要至少2块硬盘，也就是说，3块也可以，4块也可以确定容量大小，直接按Enter既是全部容量，也就是一个驱动器；如果输入一部分容量，就可以再次用剩余容量组建成为第二个驱动器。

设定完毕以后保存退出可以看到RAID0组建成功然后要设定好开机启动，因为系统安装在WD蓝盘，所以在BIOS 里面设定1st Drive为WD蓝盘。

AMD RAID 安裝指南1. AMD BIOS RAID 安裝指南 (2)1.1 RAID 簡介 (2)1.2 RAID 組態預防措施 (4)1.3 傳統 RAID ROM 組態(適用於 AMD X470、B450、X370、B350及 A320 晶片組) (5)1.4 UEFI RAID 組態(適用於 AMD X399、X470、B450、X370、B350及 A320 晶片組) (11)2. AMD Windows RAID 安裝指南 (16)1. AMD BIOS RAID 安裝指南AMD BIOS RAID 安裝指南係在說明如何藉由使用板載FastBuild BIOS utility，在 BIOS 環境下設定 RAID 功能。

製作 SATA 驅動程式磁片後，按下<F2> 或 <Del>進入BIOS設定，然後依照支援光碟所含「使用手冊」的詳細說明進行，之後即可開始使用板載 RAID 選項 ROM 公用程式設定 RAID。

1.1 RAID 簡介「RAID」是「獨立磁碟容錯陣列」的縮寫，是一種將兩顆以上硬碟組成一個邏輯單元的方法。

為達到最佳效能，請在建立 RAID 磁碟組時，安裝相同型號與容量的硬碟。

RAID 0（資料等量分配）RAID 0 是一資料等量分配技術，可最佳化兩顆相同的硬碟，以讀寫平行、交錯式堆疊中的資料。

此作法將可使單一磁碟的資料傳輸速率加倍，同時兩硬碟還可作為單一磁碟機，以持續的資料傳輸速率運作，進而提升資料存取及儲存效能。

警告！儘管 RAID 0 功能可提升存取效能，但並未提供任何容錯機制。

若熱插拔任何 RAID 0 磁碟的硬碟，將導致資料損壞或遺失。

RAID 1（資料映射）RAID 1 為資料映射技術，可將一顆磁碟機的資料映像複製至第二顆磁碟機，並維持相同的資料映像。

由於正常運行的磁碟機包含另一顆磁碟機內完整的資料複本，因此，若有一顆磁碟機故障，磁碟陣列管理軟體就會將所有應用程式引導至正常運行的磁碟機，因而提供了資料保護功能，並增進整部系統的容錯機制。

硬盘希捷500g单碟*2因为板子不一样，进入和设置的方法有所区别，下面以我的P55A-UD3R为例,intel板子设置基本相同：首先在电源开启后B I O S在进行P O S T时，按下<D e l e t e>键进入B I O S设置程序。

若要制作R A I D，进入「Integrated Peripherals」将「PCH SATA Control Mode」选项设为「RAID(XHD)」,退出BIOS程序设置并保存设置结果。

如下图然后需要进入RAID设置程序进行以下步骤设置：步骤一：在BIOS POST画面后，进入操作系统之前，会出现如下所示的画面，按<Ctrl>+<I>键进入RAID设置程序。

步骤二：按下<Ctrl>+<I>后会出现P55 RAID设置程序主画面。

建立磁盘阵列(Create RAID Volume)在「Create RAID Volume」选项按<Enter>键以制作RAID磁盘。

步骤三：进入「CREATE VOLUME MENU」画面，可以在「Name」选项自定义磁盘阵列的名称，字数最多可为16个字母，但不能有特殊字符，设置好后按<E n t e r>键。

选择要制作的R A I D模式(R A I D Level)。

RAID模式选项有：RAID 0、RAID 1、Recovery、RAID 10及RAID 5 (可选择的RAID模式视安装的硬盘总数而定)。

选择好RAID模式后，按<Enter>键继续执行后面的步骤。

步骤四：在「D i s k s」选项选择要制作磁盘阵列的硬盘。

若只安装了两块硬盘，则此两块硬盘将被自动设为磁盘阵列。

接下来请选择磁盘窗口大小(Strip Size) ，可调范围是从4 KB至128 KB。

设置完成后，按<Enter>键设置磁盘阵列容量(Capacity)。

AMD SB850组RAID0教程（附图）安装RAID驱动教程在PC的各个部件中,发展速度最慢的可算是硬盘了. 所以也成为PC中最大的瓶颈. 虽然固态硬盘性能很好,但是价格昂贵,而且容量也少, 所以目前甚至未来几年也难以普及. 因此比较有性价比的解决方案是: 组磁盘阵列RAID0. 本人从第一台DIY的PC开始就组RAID0 直到现在, 经历了NF4 - > ICH9R -> SB850 .对于目前AMD最新的南桥SB850的RAID0性能我真是即期望又担心. 期望的是新一代芯片SB850性能如何? 担心的是性能会不会比我之前的ICH9R的RAID0性能差. 下面会详细介绍SB850组RAID0的过程以及进行硬盘性能测试对比, 解开我心中的疑问.由于网上对AMD芯片组阵列的介绍基本上是没有的，所以在这里顺便来个教程吧：对新手来说还是比较有用的一. SB850 组 RAID0实战:首先在BIOS中打开RAID 选项,如下图:之后重启, 开机过程中会出现 RAID 信息的界面, 如下图：按Ctrl+F之后,进入RAID设置界面，如下图:按Ctrl+C 创建RAID, 进入如下的界面:按上下箭头跳到不同的选项, 空格键改变值.1. 设置为RAID0,2. 分块大小:128K(之前ICH9R也是128K),3.再从下面选择你要组RAID0的硬盘. 其它默认. 设置后的界面如下图所示:之后Ctrl+Y 保存，就会出现下面的界面，要求输入阵列名：再Ctrl+Y，如下图输入你喜欢的名字：再Ctrl+Y 确认，初始化并擦除数据：之后, 会出现询问你组RAID0的容量, 一般情况下，按任意键分配硬盘的所有容量.再次确认之后, 就会显示组建的RAID0信息界面.退出重启, 就可以准备安装系统了。

重启后的RAID0 信息界面，已经由之前的2个硬盘，变成一个了：Windows 7 安装过程一般安装主要区别如下 :Windows 7的安装过程比XP的简单多了, 因为XP安装过程中需求加载驱动时, 一定要在软驱中读取, 所以RAID0中安装XP，软驱是必须有的(除非安装盘中自带了对应芯片的RAID驱动). Windows 7已经没有限制, 可以在U盘中, 其它硬盘中, 或是光驱，软驱中也可以. 我使用的是U盘, 安装前已经把SB850 Windows7 RAID驱动存到U盘中啦.在安装Windows 7时, 进入到选择硬盘界面下:再选择你放RAID驱动的文件夹所以位置(我使用的是U盘):RAID驱动安装之后,就可以检测到硬盘了.我是先创建一个主分区(创建后会自动生成一个100M的系统分区), 其它的分区安装好系统之后,再分配. 之后的安装步骤与一般安装是一样的.安装系统之后, 再安装主板芯片组驱动, 重启, 进入系统会检测到 AMD 2+0 Stripe/RAID0 的硬件.注意：最好是检测到AMD 2+0 Stripe/RAID0后,再分配其它的分区.。

RAID 0/1组建详细教程在了解了RAID的基本知识和一些选购方面的经验后，我们将在本章中详细探讨RAID0和RAID1是如何组建的，以及在安装使用中遇到的一些问题进行分析和探讨。

一、RAID 0的详细安装步骤（RAID 0的存储读写方式有助于提高磁盘读写性能）1.准备工作：在做任何RAID阵列之前，我们最先要备份好硬盘中的数据。

创建RAID对数据而言是一项比较危险的操作，稍不留神就有可能毁掉整块硬盘的数据，尤其是对RAID0这样的模式在内。

一些比较粗心的个人玩家很容易忽视这个步骤，结果会导致硬盘上原先的数据都被擦掉，甚至包括硬盘分区表在内。

因此，有条件的话，我们最好要准备一张带Fdisk与Format 命令的Windows 98启动盘（光盘也可），以备不时之需）。

2.磁盘设置：在组建RAID0之前，需要将两块硬盘的跳线设置为Master（SATA硬盘一般不需要另做设置），随后连接到硬盘上的IDE或者SATA接口上。

如果是通过PCI或者其他扩展槽连接出的磁盘阵列卡，那么硬盘也应当稳固的与之相连。

由于RAID 0会重建两块硬盘的分区表，我们就无需考虑硬盘连接的顺序（这和之后要介绍的RAID1是有很明显差别的）。

3.主板设置：开机，进入BIOS进行设置，打开ATA RAID CONTROLLER。

不同主板对于RAID 的bios 菜单选项都不一样，大家需要细致的找一下。

如果发现设备识别错误，可以再检查下磁盘连接是否正确。

一般情况下，我们以可启动软盘或者光驱作为优先第一启动设备，保存退出。

（开机时可以在post界面看到raid设备的基本信息，以及进入设置菜单的快捷键）4.RAID 0设置：重新开机后，2颗硬盘会在POST界面后被南桥芯片或者板载RAID芯片所识别，这个时候应该快速按下快捷键，不同规格的RAID 卡有其特定的进入命令或方式（如“Ctrl”+“H”或者“Ctrl”+“I”）。

（在设置RAID0后，会有红色警告窗口弹出，提示2个硬盘上的所有数据将被删除）进入RAID BIOS设置界面后第一个要做的工作就是选择“Create RAID”创建RAID阵列。
