金属材料夏比摆锤冲击试验方法介绍PPT演示课件

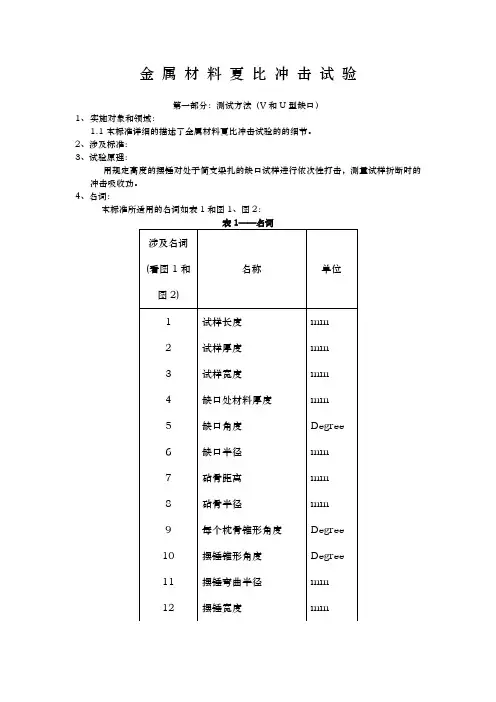

金属材料夏比冲击试验第一部分：测试方法（V和U型缺口）1、实施对象和领域：1.1本标准详细的描述了金属材料夏比冲击试验的的细节。

2、涉及标准：3、试验原理：用规定高度的摆锤对处于简支梁扎的缺口试样进行依次性打击，测量试样折断时的冲击吸收功。

4、名词：本标准所适用的名词如表1和图1、图2：5、试样：5.1 取样数量和取样位置应该在相应的产品标准中作出详细说明。

5.2 标准试样应该是55mm长，并且它的截面是10mm见方的正方体，在长度的中心部位开有缺口，两种型号的缺口详细说明如下：a）V型缺口角度45度，缺口深2mm，缺口弯曲半径0.25mm，如不能制备标准试样，可以采用宽度7.5mm或5mm等小尺寸试样，缺口应该开在狭窄的一面。

B）U型缺口或锁眼缺口试样，缺口深5mm ,缺口弯曲半径1mm。

除了铸造试样缺口所在的两平行表面达到所需要的精密度则可以不进行机加工以外，原则上试样应该机加工完成。

5.3 缺口所在均匀平面应垂直于试样的纵轴线。

5.4 试样详细尺寸公差在表2中给出。

5.5 。

倘若相应的产品标准只能允许，无论如何，只有两个试样的形状和尺寸相同，那他们的结果比较才有意义。

5.6 机加工应该尽可能的不改变试样的性能，例如，冷热加工应该把对试样的影响减到最小。

开缺口应该非常小心。

6、试验机：6.1 试验机应该被严格的制造和安装并符合欧洲标准10 045-2的要求。

试验机主要的特征含义见表3。

6.2 当摆锤式冲击试验机的冲击能量为（300±10）J并采用标准试样时，则试验视为在正常条件下进行。

在上述条件下确定的缺口冲击功的缩写符号为：——KU 适用于U型冲击试样——KV 适用于V型冲击试样例如：——KV=121J：——名义能量300J——标准V型缺口试样——断裂吸收功121J6.3 试验机有不同的允许冲击能量，因此在刻度盘上指针所指的冲击能量前应增加KU 或KV的标记。

例如：KV 150：允许能量150 JKU 100：允许能量100 J——KU 100=65 J——允许最大能量100J——标准U型缺口试样——冲击功65 J6.4 对于V型缺口辅助试样，KV符号后应补上实验机允许冲击能量和试样的宽度。

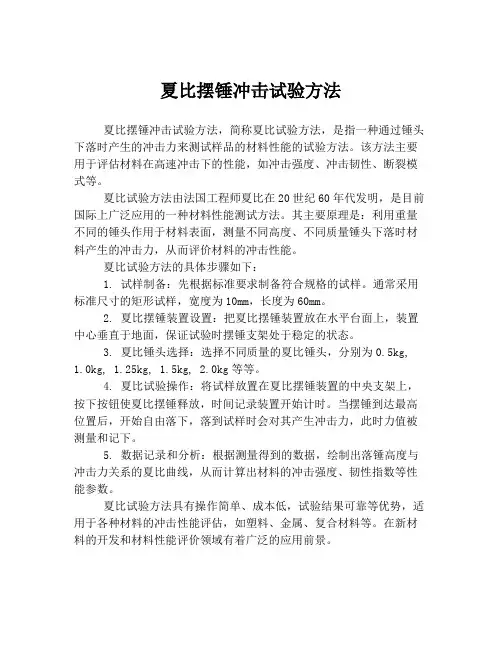

夏比摆锤冲击试验方法
夏比摆锤冲击试验方法，简称夏比试验方法，是指一种通过锤头下落时产生的冲击力来测试样品的材料性能的试验方法。

该方法主要用于评估材料在高速冲击下的性能，如冲击强度、冲击韧性、断裂模式等。

夏比试验方法由法国工程师夏比在20世纪60年代发明，是目前国际上广泛应用的一种材料性能测试方法。

其主要原理是：利用重量不同的锤头作用于材料表面，测量不同高度、不同质量锤头下落时材料产生的冲击力，从而评价材料的冲击性能。

夏比试验方法的具体步骤如下：
1. 试样制备：先根据标准要求制备符合规格的试样。

通常采用标准尺寸的矩形试样，宽度为10mm，长度为60mm。

2. 夏比摆锤装置设置：把夏比摆锤装置放在水平台面上，装置中心垂直于地面，保证试验时摆锤支架处于稳定的状态。

3. 夏比锤头选择：选择不同质量的夏比锤头，分别为0.5kg, 1.0kg, 1.25kg, 1.5kg, 2.0kg等等。

4. 夏比试验操作：将试样放置在夏比摆锤装置的中央支架上，按下按钮使夏比摆锤释放，时间记录装置开始计时。

当摆锤到达最高位置后，开始自由落下，落到试样时会对其产生冲击力，此时力值被测量和记下。

5. 数据记录和分析：根据测量得到的数据，绘制出落锤高度与冲击力关系的夏比曲线，从而计算出材料的冲击强度、韧性指数等性能参数。

夏比试验方法具有操作简单、成本低，试验结果可靠等优势，适用于各种材料的冲击性能评估，如塑料、金属、复合材料等。

在新材料的开发和材料性能评价领域有着广泛的应用前景。

一组图看懂夏比冲击试验
工程中，还有许多机件是在快速加载即冲击载荷及低温条件下工作的，如：汽车在凹凸不平的道路上行驶、飞机的起飞和降落、材料的压力加工等；其性能将与常温、静载的不同。

金属材料在使用过程中除要求足够强度和塑性外，还要求有足够的韧性。

夏比冲击试验就是是用以测定金属材料抗缺口敏感性(韧性)的试验。

其试样加工简便、试验时间短，试验数据对材料组织结构、冶金缺陷等敏感而成为评价金属材料冲击韧性应用最广泛的一种传统力学性能试验。

将很乐意为您效劳。

劳。

来源：材易通。

冲击试验一、金属夏比冲击试验金属材料在使用过程中除要求有足够的强度和塑性外，还要求有足够的韧性。

所谓韧性，就是材料在弹性变形、塑性变形和断裂过程中吸收能量的能力。

韧性好的材料在服役条件下不至于突然发生脆性断裂，从而使安全得到保证。

韧性可分为静力韧性、冲击韧性和断裂韧性，其中评价冲击韧性（即在冲击载荷下材料塑性变形和断裂过程中吸收能量的能力）的实验方法，按其服役工况有简直梁下的冲击弯曲试验（更比冲击试验）、悬臂梁下的冲击弯曲试验（艾尔冲击试验）以及冲击拉伸试验。

夏比冲击试验是由法国工程师夏比（Charpy）建立起来的，虽然试验中测定的冲击吸收功Ak值缺乏明确的物理意义，不能作为表征金属制作实际抵抗冲击载荷能力的韧性判据，但因其试样加工简便、试验时间短，试验数据对材料组织结构、冶金缺陷等敏感而成为评价金属材料冲击韧性应用最广泛的一种传统力学性能试验。

更比冲击试验的主要用途如下：（1）评价材料对大能量一次冲击载荷下破坏的缺口敏感性。

零部件截面的急剧变化从广义上都可视作缺口，缺口造成应力应变集中，使材料的应力状态变硬，承受冲击能量的能力变差。

由于不同材料对缺口的敏感程度不同，用拉伸试验中测定的强度和塑性指标往往不能评定材料对缺口是否敏感，因此，设计选材或研制新材料时，往往提出冲击韧性指标。

（2）检查和控制材料的冶金质量和热加工质量。

通过测量冲击吸收功和对冲击试样进行断口分析，可揭示材料的夹渣、偏析、白点、裂纹以及非金属夹杂物超标等冶金缺陷；检查过热、过烧、回火脆性等锻造、焊接、热处理等热加工缺陷。

（3）评定材料在高、低温条件下的韧脆转变特性。

用系列冲击试验可测定材料的韧脆转变温度，供选材时参考，使材料不在冷脆状态下工作，保证安全。

而高温冲击试验是用来评定材料在某些温度范围如蓝脆、重结晶等条件下的韧性特性。

按试验温度可分为高温、低温和常温冲击试验，按试样的缺口类型可分为V型和U型两种冲击试验。

现行国家标准GB/T229-1994《金属夏比缺口冲击试验方法》将以上所涉及的试验方法统一合并在意个标准内，更加便于执行。
