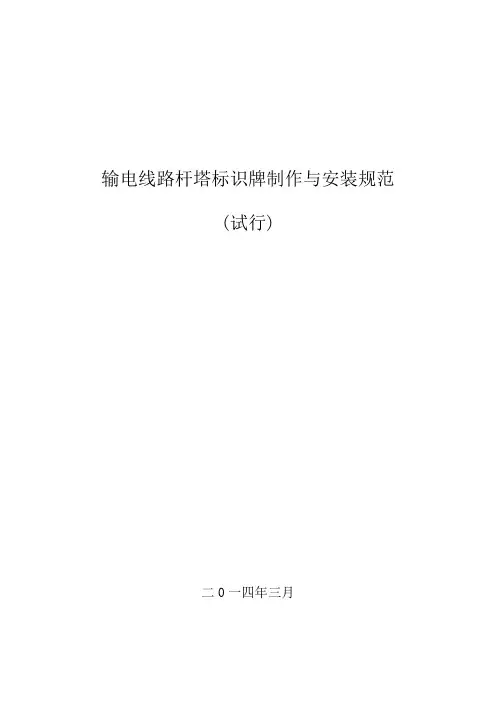

输电线路杆塔标识牌制作与安装规范(试行)前言根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
目次1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1 总则1.1 为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2 本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3 架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2 变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3 同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4 线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
2.5 砼杆及钢杆采用卡箍将标识牌固定在杆身；铁塔采用L型卡具将标识牌固定在塔身辅材上。
3 标识牌制作标准3.1 标识牌制作通用技术要求3.1.1 标识牌原材料应采用不小0.8-1mm厚度的钢板。
3.1.2 成品线路标识牌为铝板或搪瓷制品（双面镀瓷），优先采用热转印打印粘贴工艺，亦可采用腐蚀工艺。
3.1.3标识牌所有安装孔直径均为17.5mm。
3.1.4 所有标识牌安装孔中心到标识牌边沿的距离均为20mm。
3.2 杆号牌制作标准3.2.1 铁塔用杆号牌规格：长600mm×宽480mm。
具体样式见图 1。
35kV线路—110kV线路杆号牌规格：长400mm×宽320mm。
220kV线路—330kV线路杆号牌规格：长500mm×宽400mm。
750kV线路杆号牌规格：长600mm×宽480mm。
±800kV —1000 kV线路杆号牌规格：长度为770mm，宽度为570mm。
3.2.2 砼杆及钢杆用杆号牌规格：长480mm×宽300mm。
具体样式见图 2。
3.2.3设备标志制图标准色：设备标志制图采用以下六种标准色和其中两种颜色配合使用，以区别线路的色彩标志。
红色：M100Y100、黑色：K100、绿色：C100Y100、黄色：M20Y100、蓝色：M50C100、紫色：C50M50。
3.2.4杆号牌的正面内容为：杆号牌的总体版面分上下两部分布置，上方标识是线路编号+线路名称，下方是杆塔编号。
分割线为白色，线宽 3 mm；字体为白色；字体大小按杆号牌比例，以醒目、统一、版面美观为原则，并突出塔号，便于远处识别。
杆塔编号：采用三位阿拉伯数字和一位汉字（号）组成。
具体样式见图 1、图 2。
3.3 警示牌制作标准 3.3.1 警示牌规格同杆号牌。
3.3.2 警示牌1为“禁止攀登，高压危险”， 警示牌2为“认真核对，防止误登”。
底色为白色，内框线为红色，线宽3mm ；文字为黑体红色；字体大小按警示牌比例，以醒目、统一、版面美观为原则。
具体样式见图 3、图 4。
图3：铁塔警示牌图例3.4 相序牌制作标准3.4.1 规格：铁塔用D ＝400mm, 砼杆及钢杆用D ＝200mm ，留四个安装孔四周均匀分布。
3.4.2 相序牌底色分别为黄、绿、红三种颜色,即A 、B 、C 三相。
见图5、图6。
图4：砼杆及钢杆警示牌图例3.5 色标牌制作标准:3.5.1 规格：D ＝300mm ，中心留孔。
3.5.2 牌面无文字，颜色与杆号牌底色相同，图例见图7。
3.6 宣传牌制作标准：3.6.1 规格：铁塔用长800mm ×宽600mm ，具体样式见图8；砼杆及钢杆用长600mm ×宽480mm ，具体样式见图9。
3.6.2 内容：宣传牌的内容一般应节选自《电力设施保护条例》或《电力设施保护条例实施细则》。
底色为红色，文字为宋体加粗白色，字体大小按文字多少及警示牌比例，以醒目、统一、版面美观为原则，但字高不得小于40mm 。
4 安装支架、卡具制作标准4.1 铁塔所有标识牌经安装支架加固后，通过L型卡具安装在塔身辅材上。
4.2 砼杆及钢杆所有标识牌经安装支架加固后，通过卡箍安装在杆身上。
4.3 标识牌支架、卡具制作通用技术要求4.3.1 标识牌支架、卡具采用－50×4型镀锌扁铁制作。
4.3.2 支架、卡具所有安装圆孔均为Φ17.5 mm，所有安装长孔均为Φ17.5×30mm。
4.3.3 支架所配螺栓均采用M16型，螺栓长度根据塔材确定，一般为M16×35、M16×45。
每螺栓配2个平垫、2个聚酯垫、1个螺帽、1个防松扣紧螺帽。
4.4 杆号牌、警示牌支架制作标准。
4.4.1 铁塔、砼杆及钢杆杆号牌、警示牌支架规格相同。
具体样式见图10。
4.4.2 铁塔杆号牌、警示牌在背面两侧各竖直安装1根支架作为加固。
4.4.3 砼杆及钢杆杆号牌、警示牌在背面上下各水平安装1根支架作为加固。
4.5 相序牌支架加工示意图。
相序牌背面用1根支架将3块色标牌联为一整体，根据相序排列可水平安装也可垂直安装。
具体样式见图11、图12。
图10铁塔杆号牌、警示牌支架图例图11：铁塔用相序牌固定支架加工示意图120040 40 360 20360 360 20图12：砼杆及钢杆相序牌固定支架加工示意图60040 40 160 20 160 160 204.6 宣传牌支架加工示意图。
4.6.1 铁塔、砼杆及钢杆宣传牌支架规格相同。
具体样式见图13。
4.6.2 铁塔宣传牌在背面两侧各竖直安装1根支架作为加固。
4.6.3 砼杆及钢杆宣传牌在背面上下各水平安装1根支架作为加固。
4.7 铁塔色标牌直接固定在L 夹具上。
砼杆及钢杆色标牌直接固定在卡箍上。
4.8 铁塔标识牌L 型卡具制作标准。
4.8.1 卡具可安装在铁塔∠40×50～∠80×80角铁的任意位置。
4.8.2 卡具由2块弯曲成L 形的扁铁组成，扁铁规格为50×4（宽×厚）； 4.8.3 外卡具为L1、内卡具为L2，为适应不同规格的角铁使用，特加工长圆角矩形螺栓孔，其几何尺寸见下三视图14、图15。
4.8.4 卡具分为80、120两种规格，根据现场塔材规格实际确定。
4.8.5 L 型卡具加工示意图。
图13：宣传牌固定支架加工示意图4.9 砼杆及钢杆卡箍。
4.9.1 卡箍由1块扁铁及不锈钢钢带组成。
扁铁40mm ×40mm ×4mm ，中心眼孔Φ17.5 mm ；不锈钢钢带厚度不小于0.5mm ，宽度8mm 。
具体样式见图16。
4.9.2 卡箍长度由杆径确定。
图15-1 120型外夹具L1三视图图15-1 120型内夹具L2三视图5 标识牌安装要求5.1 标识牌安装要求：5.1.1 标识牌直接与螺栓、支架接触的地方，必须在标识牌正反两面各安装 1 个聚酯垫，其它连接螺栓两端只需各配1个平垫。
所有固定螺栓均为 M16螺栓，配1个螺母及一个防松扣紧螺母。
5.1.2 标识牌由支架加强（连接）后，通过L夹具安装在铁塔辅材上，除色标牌外其余标识牌均应安装2个L夹具，不得单点悬挂。
5.1.3 螺栓穿向：所有螺栓均由标识牌正面向后穿。
5.2 标识牌与支架连接安装要求：5.2.1 相序牌：220kV及以上铁塔每组相序牌应集中固定在安装支架上，一般应选择支架两端部孔作为与 L 夹具连接的安装孔。
相序牌单回路杆塔应水平布置，双回路杆塔应垂直布置。
相序牌与固定支架连接见图17、图18：35kV-110kV铁塔、砼杆及钢杆：相序牌应安装在距离该相挂线点0.5米处的横担上。
图17铁塔相序牌与固定支架连接示意图图18砼杆及钢杆相序牌与固定支架连接示意图5.2.2 塔号牌、警示牌、宣传牌安装方式：5.2.2.1铁塔：在标识牌左右侧垂直方向各安装1根固定支架，每块牌采用 2 个安装支架，并以中孔分别固定在 2 付L卡具上。
5.2.2.2砼杆及钢杆：在标识牌上下侧水平方向各安装1根固定支架，每块牌采用 2 个安装支架，并以中孔分别固定在 2 付卡箍上。
5.2.3 色标牌直接固定在 L 夹具上后与铁塔辅材连接。
砼杆及钢杆色标牌直接固定在卡箍上安装在杆身。
5.3 标识牌安装使用材料：5.3.1 铁塔标识牌安装使用材料见表1：2：5.3.2 砼杆及钢杆标识牌安装使用材料见表6 标识牌安装数量、位置6.1对应原则：双回路杆塔的杆号牌、色标牌和相序牌必须安装在本线路侧。
6.2醒目原则：杆号牌、色标牌及“认真核对，防止误登”警示牌距离本线路脚钉腿的中心距一般不应超过1米。
双回路杆塔靠道路或巡检便道的一回线路杆号牌应安装在本侧侧面。
6.3相对统一原则：除安装在横担的上色标牌以外，其它线路标识牌一般均应安装在铁塔接腿主平材上或距离地面5-10米高度的辅材上，且应尽量靠近铁塔主材。
6.4标识牌装设位置及数量说明：1.“安装数量”是指每基塔某种标识牌的安装数量。
2.“接腿主平材或其上下辅材”的高度一般应在5-10m。
3.砼杆及钢杆的安装高度一般应在5-10m。
色标牌和相序牌安装位置示意图1．单回路铁塔脚钉相序牌2．双回路铁塔色标牌相序牌3．单回路砼杆4．双回路钢杆相序牌杆号牌色标牌色标牌相序牌相序牌杆号牌杆号牌忽略此处..。
