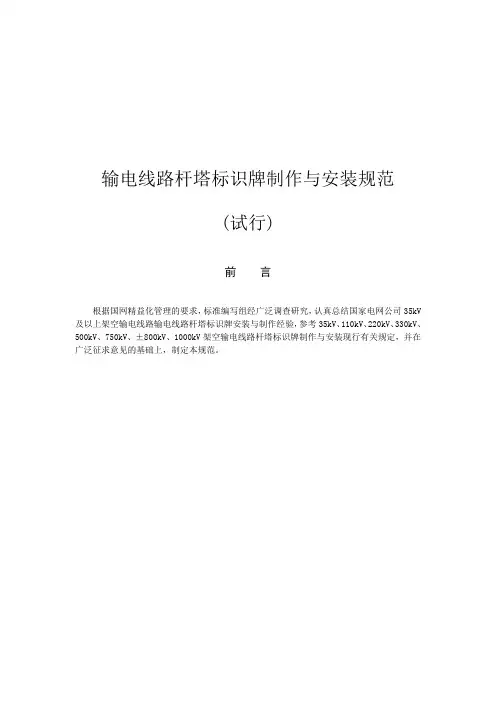

输电线路杆塔标识牌制作与安装规范二0一四年三月根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1.1为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2基本规定2.1每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
2.5砼杆及钢杆采用卡箍将标识牌固定在杆身；铁塔采用L型卡具将标识牌固定在塔身辅材上。
3标识牌制作标准3.1标识牌制作通用技术要求3.1.1标识牌原材料应采用不小0.8-1mm厚度的钢板。
3.1.2成品线路标识牌为铝板或搪瓷制品（双面镀瓷），优先采用热转印打印粘贴工艺，亦可采用腐蚀工艺。
3.1.3标识牌所有安装孔直径均为17.5mm。
3.1.4所有标识牌安装孔中心到标识牌边沿的距离均为20mm。
3.2杆号牌制作标准3.2.1铁塔用杆号牌规格：长600mm×宽480mm。
具体样式见图1。
35kV 线路—110kV 线路杆号牌规格：长400mm×宽320mm。
220kV 线路—330kV 线路杆号牌规格：长500mm×宽400mm。
750kV 线路杆号牌规格：长600mm×宽480mm。
±800kV —1000kV 线路杆号牌规格：长度为770mm，宽度为570mm。
3.2.2砼杆及钢杆用杆号牌规格：长480mm×宽300mm。
具体样式见图2。
3.2.3设备标志制图标准色：设备标志制图采用以下六种标准色和其中两种颜色配合使用，以区别线路的色彩标志。
红色：M100Y100、黑色：K100、绿色：C100Y100、黄色：M20Y100、蓝色：M50C100、紫色：C50M50。
3.2.4杆号牌的正面内容为：杆号牌的总体版面分上下两部分布置，上方标识是线路编号+线路名称，下方是杆塔编号。
分割线为白色，线宽3mm；字体为白色；字体大小按杆号牌比例，以醒目、统一、版面美观为原则，并突出塔号，便于远处识别。
杆塔编号：采用三位阿拉伯数字和一位汉字（号）组成。
具体样式见图1、图2。
图1铁塔杆号牌5602002802202203.3警示牌制作标准3.3.1警示牌规格同杆号牌。
3.3.2警示牌1为“禁止攀登，高压危险”，警示牌2为“认真核对，防止误登”。
底色为白色，内框线为红色，线宽3mm；文字为黑体红色；字体大小按警示牌比例，以醒目、统一、版面美观为原则。
具体样式见图3、图4。
图3：铁塔警示牌图例禁止攀登高压危险560220220图2砼杆及钢杆杆号牌1201802001803.4相序牌制作标准3.4.1规格：铁塔用D＝400mm,砼杆及钢杆用D＝200mm，留四个安装孔四周均匀分布。
3.4.2相序牌底色分别为黄、绿、红三种颜色,即A、B、C 三相。
见图5、图6。
3.5色标牌制作标准:360图5铁塔用相序牌图例图4：砼杆及钢杆警示牌图例认真核对防止误登220260220160图6砼杆及钢杆用相序牌图例3.5.1规格：D＝300mm，中心留孔。
3.5.2牌面无文字，颜色与杆号牌底色相同，图例见图7。
3.6宣传牌制作标准：3.6.1规格：铁塔用长800mm×宽600mm，具体样式见图8；砼杆及钢杆用长600mm ×宽480mm，具体样式见图9。
3.6.2内容：宣传牌的内容一般应节选自《电力设施保护条例》或《电力设施保护条例实施细则》。
底色为红色，文字为宋体加粗白色，字体大小按文字多少及警示牌比例，以醒目、统一、版面美观为原则，但字高不得小于40mm。
图7-1色标牌图例在750kV 架空电力线路导线两边线分别向外延伸30米的保护区以内：严禁机械作业、打桩、钻探、开挖取土、起重作业。
严禁种植树木、兴建建筑物、堆物、烧荒等危害安全供电行为。
760500280280图8铁塔宣传牌图例图7-2双色标牌图例4安装支架、卡具制作标准4.1铁塔所有标识牌经安装支架加固后，通过L 型卡具安装在塔身辅材上。
4.2砼杆及钢杆所有标识牌经安装支架加固后，通过卡箍安装在杆身上。
4.3标识牌支架、卡具制作通用技术要求4.3.1标识牌支架、卡具采用－50×4型镀锌扁铁制作。
4.3.2支架、卡具所有安装圆孔均为Φ17.5mm，所有安装长孔均为Φ17.5×30mm。
4.3.3支架所配螺栓均采用M16型，螺栓长度根据塔材确定，一般为M16×35、M16×45。
每螺栓配2个平垫、2个聚酯垫、1个螺帽、1个防松扣紧螺帽。
4.4杆号牌、警示牌支架制作标准。
4.4.1铁塔、砼杆及钢杆杆号牌、警示牌支架规格相同。
具体样式见图10。
4.4.2铁塔杆号牌、警示牌在背面两侧各竖直安装1根支架作为加固。
4.4.3砼杆及钢杆杆号牌、警示牌在背面上下各水平安装1根支架作为加固。
图9砼杆及钢杆宣传牌图例302804402804.5相序牌支架加工示意图。
相序牌背面用1根支架将3块色标牌联为一整体，根据相序排列可水平安装也可垂直安装。
具体样式见图11、图12。
4.6宣传牌支架加工示意图。
4.6.1铁塔、砼杆及钢杆宣传牌支架规格相同。
具体样式见图13。
4.6.2铁塔宣传牌在背面两侧各竖直安装1根支架作为加固。
图10铁塔杆号牌、警示牌支架图例图11：铁塔用相序牌固定支架加工示意图120040403602036036020图12：砼杆及钢杆相序牌固定支架加工示意图600404016020160160204.6.3砼杆及钢杆宣传牌在背面上下各水平安装1根支架作为加固。
4.7铁塔色标牌直接固定在L 夹具上。
