线路杆塔标志(警示)牌安装作业指导书

作业指导书杆塔组立+++++++++++++++++++++++公司+++++++++++++++++++++++++++项目经理部编制：2010年09月26日执行：2010年10月30日审批页批准：年月日审核：年月日编写: 年月日1总则1。

1 为了在送电线路杆塔组立施工中，能认真执行国家规范，做到技术先进,经济合理,安全适用，确保实物质量及内业资料完备。

编制本作业指导书.1.2铁塔采用外拉线抱杆单件吊装组立铁塔的原理1。

2.1利用铁塔的结构特点，如铁塔一般是由角钢和螺栓连接而成的框架结构，由四根主角钢组成正方形断面或矩形断面.1.2.2首先用外拉线抱杆把铁塔底层一段组装起来，固定在基础上。

1.2.3将外拉线抱杆提升,使抱杆固定在已经组装好的一段铁塔主材上（一般应固定在脚钉腿上），再组装上一段铁塔。

1。

2。

4这样使用一副外拉线抱杆就能把一基铁塔各部件吊装组成,按照由底部至头部的顺序，将铁塔组立起来。

1.2.5此种施工方法，抱杆的长度只需满足吊装全铁塔最高一段的要求。

故组立本工程铁塔抱杆只需6～8米，使组装设备轻巧，安装简单迅速。

1.3。

进行施工时，除应遵守本作业指导书外,尚应遵守国家现行有关标准、规范的规定。

2适用范围2。

1本作业指导书适用于国华爱依斯风电场110千伏线路接入系统工程杆塔组立施工。

2.2指导及时完成内业资料及满足投产标要求.3作业任务：3。

1铁塔施工前必须先完成基础转序工作。

3.2核对铁塔档距，塔型，呼称高及基础尺寸。

3.3根据施工的总体安排组织塔料的大运,将塔料由材料站运至离塔位最近的地方，集中堆放或分散堆放。

3。

4 为便于组塔选料速度快,组塔前先进行分料，核对塔料编号及螺丝是否齐全，并将缺件情况及时反馈到材料部门。

3.5将分点完的塔料进行地面试组装。

3。

6进行现场布置，包括地锚坑的挖设，抱杆及拉线的连接，起吊系统的布置。

3。

7现场布置完毕后进行抱杆的起立。

3。

8进行塔件的吊装.3.0根据吊件的高度提出升抱杆.3.10塔身部吊装完毕后,要进行塔头部分的吊装，由于塔型不同，塔头部的吊装有所不同.3。

架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）5.5.1 制作要求禁止标识牌示例54003209224419519630024069183146147200160461229810预制标识牌、钢管支座标识牌、玻璃钢标识牌各部分参考尺寸如下表。

项目名称标识牌尺寸（mm）厚度（mm）地上支柱高度（mm）埋深（mm）预制标识牌1000×600-1500≥500钢管支座标识牌1000×600 2.51500-玻璃钢标识牌1000×600 2.51500≥500预制标识牌应表面光滑，双面白底红色黑体字。

预制标识牌、钢管支座标识牌、玻璃钢标识牌文字可根据实际情况采用适宜内容，如：禁止在高压线附近放风筝、禁止在高压线下钓鱼。

5.2禁止攀登高压危险每基杆塔至少配置一块。

禁止在保护区内建房线路附近存在施工建房风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止在保护区内建房”的禁止标识。

(公众号：输配电线路)禁止在保护区内植树线路附近可能种植树木、竹子等高杆植物的区域，应在杆塔及线路保护区内配置“禁止在保护区内植树”的禁止标识。

禁止堆放杂物线路杆塔附近及保护区内有堆积杂物、砂石、垃圾风险的区域，应根据实际情况在线路保护区或邻近杆塔上配置“禁止堆放杂物”的禁止标识。

(微信号：shudianxianlu)禁止取土线路杆塔及拉线附近存在取土风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止取土”的禁止标识。

禁止在高压线下钓鱼线路跨越鱼塘、河流、湖泊等存在钓鱼风险的区域，应在鱼塘、河流、湖泊附近或邻近杆塔上配置“禁止在高压线下钓鱼”的禁止标识。

禁止在高压线附近放风筝线路导线两侧300m内有广场、公园等存在放风筝风险的区域，应在广场、公园或邻近杆塔上配置“禁止高压线附近放风筝”的禁止标识。

禁止在线路附近爆破线路导线两侧500m内有石场、矿区，存在采矿炸石等风险的区域，应在石场、矿区或邻近杆塔配置“禁止在线路附近爆破”的禁止标识。

目录第一章工程概况 (4)第二章铁塔组装 (6)第三章铁塔组立 (8)第四章安全技术措施 (15)第五章质量要求 (25)第六章文明施工及环境保护 (28)第七章组塔施工进度及劳动组织安排 (31)第八章主要工具器 (31)第一章、工程概况西昌木里白碉35千伏输变电工程，线路起于110KV锄头湾变电站35KV侧龙门架，止于35KV白碉变电站35KV侧龙门架。

线路全长26.9㎞，单回路架设，本工程10mm、20mm冰区A、C相导线推荐用LGJ-120/20钢芯铝绞线，B相导线采用16芯OPPC光纤架空相线，全线架设一根LBGJ-50-20AC铝包钢绞线地线。

塔型ZB121 ZB221 1ZB323 JG121 JG221 35B1-Z135B1-Z235B1-Z335B1-J1数量9 1 1 6 1 3 10 4 4塔型35B1-J235B1-J335B1-J435B5-J1JG311 JG111 JG211 总计数量22 10 3 6 1 3 10 86大号侧小号侧（N2号）注：（1）各种塔型具体安装见铁塔施工图纸；（2）单回路转角塔中导线安装在转角内侧（0°按右转）。

（3）接地：接地引下线沿四腿侧面引下，接地与塔身连接螺栓采用可卸式防盗螺栓（已列入接地鼻孔中）；（4）铁塔与基础连接方式：本工程铁塔与基础连接均采用地脚螺栓连接。

第二章铁塔组装一、铁塔构件运输1、铁塔构件运输包括由铁塔厂运往工地的材料站，工地材料站再运往桩位附近的公路边，由公路边再运往桩位。

本工程大运输均采用汽车运输，小运输采用人力运输。

2、运输前检查：铁塔构件从仓库或材料站发往现场塔位之前，必须进行质量检查及配基；小运前根据杆塔明细表检查大运输运到桩位附近的铁塔型号是否与设计相符，确定无误后方准组织小运；小运时必须对运到施工现场的塔材及时进行清料，对构件的数量、规格对照图纸认真检查，发现有缺料，构件变形和镀锌质量等缺陷时，及时汇报，及时处理。

安装杆塔标志牌安全措施
杆塔标志牌的安装是为了保证电网设备的正常运行和人员的安全，在安装过程中需要注意以下安全措施：
1. 确认杆塔结构性能和条件。

在安装杆塔标志牌前，需要确认杆塔结构的承载能力和条件是否满足标志牌的重量和尺寸要求，避免因标志牌过大或重量超出杆塔承载能力而导致杆塔倾斜或损坏。

2. 确保安全作业。

在安装杆塔标志牌前，需要确保作业现场的安全。

必须在安全距离内安排警戒线，并采用安全防护措施，如佩戴安全帽、安全鞋等个人防护装备。

3. 确认安装方法。

在安装杆塔标志牌时，需要确认使用的安装方法是否符合标准和规定。

需要使用专业人员和专业设备进行安装作业，避免因安装不规范而导致杆塔损坏，影响设备的正常运行。

4. 疏理线路。

在安装杆塔标志牌前，需要先疏理线路，保证线路处于停电状态，并且无人员和车辆通过，避免因电流过大或因误触电线而导致安全事故。

5. 确认风速。

在安装杆塔标志牌时，需要确认当前的风速是否超出安全要求。

如风力大于规定的安全范围，应暂缓作业，等待风力减小后再进行安装。

6. 使用正确的材料和设备。

在安装杆塔标志牌时，需要使用符合标准和规定的材料和设备。

如标志牌的制作材料应具有防腐、抗紫外线和耐高温等性能，并且应使用专业设备进行固定和安装。

7. 进行安全检查。

在标志牌安装完成后，需要及时进行安全检查，确保标志牌已固定牢靠且符合规定要求。

如发现安全隐患或质量问题，需及时解决，确保设备运行安全。

杆塔施工作业指导书杆塔是指送电线路中悬挂导线的支撑构件。

其施工作业需要严格遵守安全规范，本作业指导书就是为帮助施工人员提高工作安全性，保证施工质量而编写，下面就为您详细介绍杆塔施工作业指导书。

一、施工前准备1.安排施工人员，保证人员齐全，技术熟练。

2.检查施工及安全设施是否完好，如电器、扣具、脚手架等。

3.准备好作业必要的材料，如导线、调节器等。

4.开展交底工作，明确责任分工，教育施工人员要时刻注意安全。

二、施工步骤1.检查杆塔基础是否合格，如有问题要及时通知相关负责人协调解决。

2.进行勘察，在施工现场确定导线的安装位置。

3.将所需的材料提升至杆塔上。

4.按照规定的时间安装支架。

5.先悬挂导线，根据导线张力的变化安装调节器。

6.进行导线接头的安装。

7.检查杆塔施工质量是否满足要求，如有问题要及时整改。

三、施工注意事项1.施工过程中严格遵守安全规范，使施工人员养成“安全第一”的思想。

2.要认真学习杆塔施工的技术要求和操作规程，尽可能避免错误操作和意外事故。

3.施工现场必须保证整洁、干净，消防安全设施要齐全。

4.进行杆塔施工作业时，最好采用两班倒的办法，确保人员轮流休息，以免疲劳导致事故发生。

5.在杆塔施工中要保证操作按照规范进行，避免疏忽大意，场地也要充分畅通，避免杂物堆积。

四、施工结束1.施工结束后，对杆塔及现场进行清理，保持整洁。

2.对施工过程中出现的问题及时总结，及时反馈给有关部门，避免多次出现。

3.在杆塔施工结束的前提下，要保证工程的安全合格。

四、总结杆塔施工作业一定要严格遵循操作规程，做好工程质量和安全，以免发生不必要的安全事故。

在整个施工过程中，施工人员要时刻注意安全，切不可松懈，一旦出现问题要及时处理。

只有保持高度的安全警觉性，才能确保杆塔施工作业的高质量完成。

杆塔组立施工作业指导书一、施工前的准备工作1. 组织调配人员：根据施工计划，合理安排人员，并确保所有工作人员都具备相关的技术和安全培训证书。

2. 确定施工场地：根据杆塔的高度和形状，选择合适的施工场地，并确保场地平整、无障碍物。

3. 准备杆塔组立所需的设备和材料：根据施工计划和杆塔的规格，准备好所需的设备和材料，如起重机、固定钢丝绳、螺栓等。

4. 安全防护措施：在施工现场设置安全警示牌，明确安全区域和禁止入内区域。

为所有工作人员配备适当的个人防护装备，包括安全帽、防护眼镜、防护手套等。

确保施工现场通风良好，并采取防止坠落的措施，如设置安全网、安全绳等。

二、施工步骤1. 确认基础施工完成：在进行杆塔组立之前，必须确保基础的施工已经完成，包括基础的地质勘探、基坑开挖、混凝土浇筑等。

检查基础的平整度和强度，确保基础能够承受杆塔的重量。

2. 组立杆塔支架：根据设计图纸，将杆塔支架的各个部分组装起来。

使用螺栓和紧固件将各个部分连接起来，并使用扳手和扳手等工具进行紧固。

确保支架的稳定性和牢固性。

3. 提升杆塔部件：使用起重机将杆塔部件提升到预定位置。

在提升过程中，要确保起重机的稳定性和安全性，并遵循相关的操作规范。

同时，要注意防止杆塔部件碰撞或倾倒。

4. 环节连接：在将杆塔部件提升到预定位置后，使用螺栓和紧固件将各个部件连接起来。

在连接过程中，要确保连接牢固，且不得出现松动或错位的情况。

5. 组装顶板：在将杆塔部件连接完成后，需要组装顶板。

将顶板的各个部分组装起来，并使用螺栓和紧固件进行连接。

确保顶板的稳定性和牢固性。

6. 安装附属设备：在杆塔组立完成后，需要安装相应的附属设备，如接地装置、导线等。

在安装过程中，要注意保持设备的正确安装位置，并进行相应的连接和接地。

7. 调整杆塔水平度：在杆塔组立完成后，需要通过调整杆塔支架的高低，使杆塔达到预定的水平度。

使用水平仪等工具进行调整，并采取相应的调整措施。

8. 清理施工现场：在杆塔组立完成后，要及时清理施工现场，将废弃物和垃圾进行处理和清运。

线路安装作业指导书附件：（农网）塔城市2017年“井井通电”农网改造升级工程塔城精益电力建设公司年月日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日线路复测作业指导书一、变台复测1.1 对照设计图纸对变台杆位中心桩进行复测，台区安装位置应避开易燃、易爆、污秽严重、地势低洼及易受车辆碰撞场所。

1.2 根据现场复测情况，对施工人员进行安全、技术交底。

二、线路复测2.1 对照设计图纸对杆位中心桩和线路路径、交叉跨越以及危险断面进行复测，10kV及以下架空线路直线杆顺线路方向位移不应超过设计档距的3%，直线杆横线路方向位移不应超过50mm。

2.2 转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。

2.3 复测导线对交叉跨越物、临近建、构筑物、山区边坡等距离是否符合规程要求；对新增加的跨越物、临近的建、构筑物、应及时通知设计单位校核。

2.4 线路转角桩、分支杆中心桩应有可靠的保护措施，防止丢失和移动。

I、在复测分坑过程中，若发现降基不足、地质状况、基础型式与设计不符应立即通知设计单位或监理工程师。

杆塔作业指导书一电杆分坑1.1 变台电杆分坑1.1.1 依据设计数据复核变台位中心桩，确定顺线路方向的前后方向桩（辅助桩）。

1.1.2 柱上变压器台变压器正装时根开为2.5m，变压器侧装时根开为2.2m，根开的中心偏差不应超过±30mm。

1.1.3 在杆位中心按设计要求划出坑口。

1.2 线路电杆分坑1.2.1 单杆分坑时，在杆位中心桩设测点，安置经纬仪。

前视或后视相邻杆塔位中心桩，在需排杆位置的方向，定两个辅助桩，两桩相距2至3m，供底盘找正用。

1.2.2 在杆位中心按设计要求划出坑口。

1.3 杆坑开挖1.3.1 杆塔开挖前应查看基坑附近是否埋有电缆、光缆及管道等地下设施，如有应取得有关管理部门的同意，制定安全措施并设专人监护，地下设施范围严禁用冲击工具或机械开凿。

编号：Q/×××线路杆塔标志（警示）牌安装作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时××供电公司×××1范围本作业指导书适用于湖北省电力公司输电线路杆塔标志（警示）牌安装作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本作业指导书，然而，鼓励根据本程序达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本使用本作业指导书。

GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL/T 5092—1999 110～500kV架空电力线路设计规程DL/T 741—2001 架空送电线路运行规程电力生产企业安全设施规范手册修订版国家电力公司2001年12月国家电网生[2003]481号架空输电线路管理规范（试行）国家电网生[2004]503号关于印发国家电网公司《国家电网公司现场标准化作业指导书编制导则（试行）》的通知国家电网安监［2005］83号国家电网公司电力安全工作规程（电力线路部分）（试行）Q/ED 204 107-2004 《架空输电线路管理实施细则》Q/ED 204 305-2005 《输变电设备缺陷管理规定》3 修前准备3.1准备工作安排3.2 人员要求3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 作业分工4 作业程序4.1 开工4.2 作业内容及标准4.3 竣工5 架空输电线路标示牌安装记录架空输电线路标示牌安装记录线路名称：电压等级：工作负责人：记录人：6 验收总结7 指导书执行情况评估8 附录A。

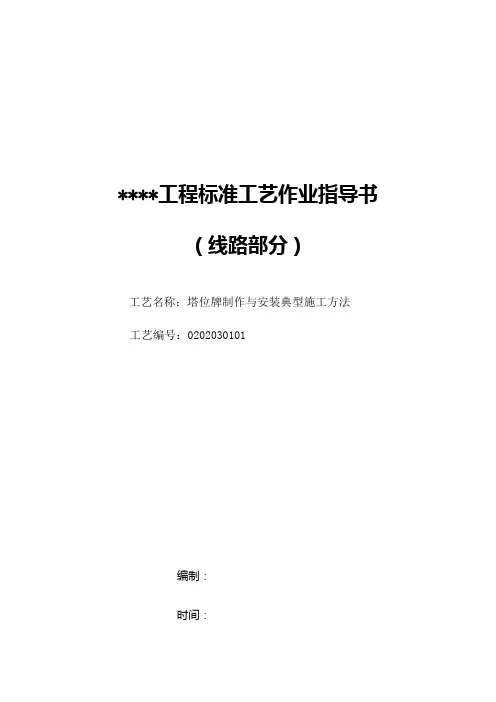

****工程标准工艺作业指导书（线路部分）工艺名称：塔位牌制作与安装典型施工方法工艺编号：020*******编制：时间：编制：年月日审核：年月日批准：年月日目录1 编制依据 (3)2 标准工艺概述 (3)3 作业前的准备工作和条件 (4)3.1 人员准备 (4)3.2 机械准备 (5)3.3 材料准备 (6)3.4 作业方法和程序交底 (6)3.4.1作业方法 (6)3.4.2 程序交底 (7)4 作业方法和工序 (8)5 控制、补缺和纠偏控制措施 (9)6质量验收标准 (10)1 编制依据1.1 《质量、环境、职业健康安全管理体系文件》；1.2 甘肃设计院编制的《输电线路设计施工图》1.3 《110～500kV架空送电线路施工及验收规范》GB50233一20051.4 《750kV架空电力线路施工及验收规范》GB50389-20061.5 《国家电网公司750kV架空送电线路工程施工质量检验及评定规程》Q/GDW121-20051.6 《110KV～500KV架空电力线路工程施工质量及评定规程》DLT5168-20021.7 国家电网公司输变电工程达标投产考核办法（2011版）1.8 国家电网公司输变电优质工程评选办法（2011版）1.9 我公司历年各种电压等级送电线路施工的有关资料2 标准工艺概述2.1 应用的标准工艺名称：根据甘肃省电力公司基建部2012年全面推行“标准工艺”应运工作的要求，提升工程施工质量和工艺水平，特编制“标准工艺作业指导书”，根据编制要求、其需引用的标准如下：2.1.1 国家电网公司《输变电工程施工工艺示范手册》2.1.2 国网公司输变电工程工艺标准库（送电线路部分）2.1.3 国网公司输变电工程标准工艺图册及标准工艺光盘（送电线路部分） 2.1.4 国家电网公司输变电优质工程评选办法（2011版）2.2作业地点及作业范围按甘肃省电力公司基建部2012年全面推行“标准工艺”应运工作的要求，所有运行线路必须按国家电网公司《标准工艺图册》的规定安装塔位牌、相序牌及警告牌，具体要求如下：（1）所有杆塔位必须安装塔位牌、安装位置必须符合国家电网公司和运行规程的要求。

杆塔标志牌安装施工方案一、项目概述1、标志牌安装位置本项目涉及的杆塔位于电力输电线路沿线，需要在杆塔上安装标志牌。

标志牌的位置应该位于杆塔上部易于识别的位置，以确保能够被周围环境清晰可见。

安装位置应符合相关法律法规和安全要求，同时考虑线路的整体美观和标识的有效性。

2、杆塔特征和类型杆塔是电力输电线路的支撑结构，特征包括高度、材料、结构等。

具体安装标志牌的杆塔特征和类型需要根据实际情况来确定，确保标志牌能够稳固地固定在杆塔上，不影响杆塔的结构和稳定性。

3、施工所需材料和工具为确保标志牌的安全安装，需要准备适当的材料和工具，包括但不限于：标志牌和支架螺栓、螺母和螺栓垫片工作平台或爬梯手工工具（螺丝刀、扳手等）安全防护装备（安全带、头盔、手套等）清洁工具（扫把、清洁布等）二、安全措施1、施工人员安全培训在施工开始前，所有参与施工的人员应接受必要的安全培训，包括但不限于：标志牌安装的安全规程和操作流程个人防护装备的正确佩戴和使用方法紧急情况下的应急措施和逃生路线高空作业安全注意事项和操作技巧电力设备安全知识和防触电措施2、个人防护装备要求所有施工人员必须佩戴规定的个人防护装备，包括但不限于：安全帽：保护头部免受坠落物的伤害安全带：确保在高处作业时人员安全系结护目镜或面罩：防止眼部受到异物的伤害手套：保护手部免受尖锐物体刺伤防滑鞋：提供在高处平台上稳固站立的支撑3、安全警示标志和警戒区域设定在施工现场设立明显的安全警示标志，标明施工区域和禁止进入的区域。

设立警戒区域，确保非施工人员不会进入施工现场，防止发生意外事故。

4、紧急救援计划和联系方式制定详细的紧急救援计划，包括但不限于：事故发生时的紧急联系人和联系方式事故报告流程和程序携带急救箱，并确定急救设备的位置紧急情况下的逃生通道和集合点三、施工前准备1、确认安装位置的准确性和适宜性在施工开始前，必须核实标志牌安装位置的准确性和适宜性。

对电力输电线路沿线杆塔进行实地勘察，确认选定的安装位置不会影响线路的正常运行，并确保符合法律法规和相关标准要求。
