图文解析架空输配电线路的杆塔的各种分类

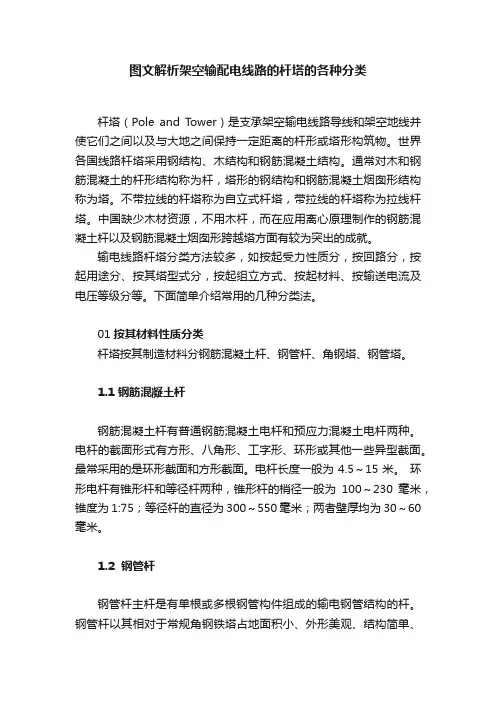

图文解析架空输配电线路的杆塔的各种分类杆塔（Pole and T ower）是支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。

世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。

通常对木和钢筋混凝土的杆形结构称为杆，塔形的钢结构和钢筋混凝土烟囱形结构称为塔。

不带拉线的杆塔称为自立式杆塔，带拉线的杆塔称为拉线杆塔。

中国缺少木材资源，不用木杆，而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。

输电线路杆塔分类方法较多，如按起受力性质分，按回路分，按起用途分、按其塔型式分，按起组立方式、按起材料、按输送电流及电压等级分等。

下面简单介绍常用的几种分类法。

01按其材料性质分类杆塔按其制造材料分钢筋混凝土杆、钢管杆、角钢塔、钢管塔。

1.1 钢筋混凝土杆钢筋混凝土杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。

电杆的截面形式有方形、八角形、工字形、环形或其他一些异型截面。

最常采用的是环形截面和方形截面。

电杆长度一般为4.5～15米。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为100～230毫米，锥度为1:75；等径杆的直径为300～550毫米；两者壁厚均为30～60毫米。

1.2 钢管杆钢管杆主杆是有单根或多根钢管构件组成的输电钢管结构的杆。

钢管杆以其相对于常规角钢铁塔占地面积小、外形美观、结构简单、加工容易、施工方便、运行安全可靠、维护工作量少的特点，在城区的高压架空线路中得到了广泛的应用。

1.3 角钢塔角钢塔是采用角钢型材制成的构件组成的格构式铁塔结构。

角钢塔具有强度高、制造方便的优点。

1.4 钢管塔钢管塔是主材用钢管构件，斜材使用钢管或圆钢、型钢构件组成的格构式铁塔结构。

按起材料分还有木质电杆、复合材料杆塔及钢筋混凝土塔，因为我国木材稀缺，使用较少，这次步作过多介绍，混凝土建造的输电线塔也不较多，所以也不作过多介绍。

木电杆混凝土建造的输电线跨越塔复合材料塔头塔02按其受力性质分类按其在输配电线路中杆塔的受力分类，一般分为悬垂型杆塔与耐张型杆塔。

电力铁塔各式各样的类型你知道代表什么意思吗_图文

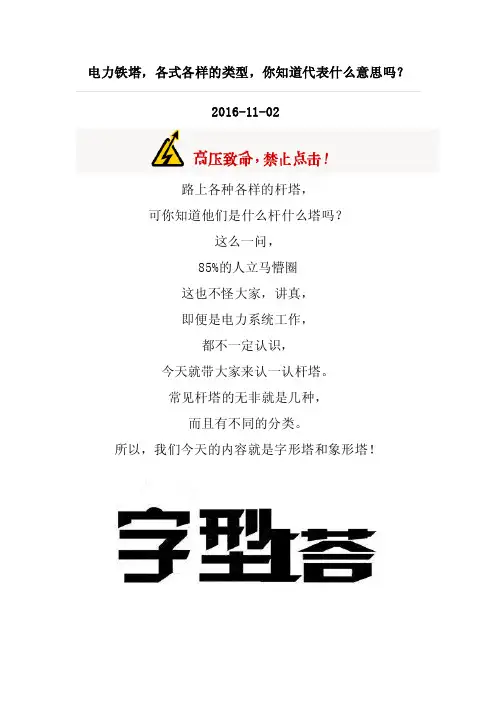

电力铁塔，各式各样的类型，你知道代表什么意思吗？2016-11-02路上各种各样的杆塔，可你知道他们是什么杆什么塔吗？这么一问，85%的人立马懵圈这也不怪大家，讲真，即便是电力系统工作，都不一定认识，今天就带大家来认一认杆塔。

常见杆塔的无非就是几种，而且有不同的分类。

所以，我们今天的内容就是字形塔和象形塔！1. 干字形塔“干”字塔，形似汉字“干”而得名，是直流和交流输电线路都常见的塔型。

多为直线塔，也是≥220 kV输电线路常见的耐张&转角塔。

2. 上字形塔杆塔上只架设一根架空地线，导线呈不对称三角形布置，其外形呈“上”字形。

适用于轻雷及轻冰地区导线截面较小的线路，常用于110 kV及以下电压等级的电力线路。

3. 门字形塔顾名思义，用两个柱体来支持导线及架空地线的杆塔，就像一个大大的“门”字。

这种杆塔适用性比较大，带拉线时更有很好的经济性，常用于双架空地线及导线呈水平排列的情况，一般用于≥220 kV的线路，可采用打拉线来提高杆塔的稳定性，柱体有时还带一定坡度。

4. V字形塔拉线V型塔，门型塔的特例，形似“V”，自带“大V认证”，所以在旷野很好辨认。

它施工方便，耗钢量低于其它拉线门型塔，但占地较大，在河网及大面积机耕地区使用受到一定限制。

常用于500 kV的线路，在220 kV中也有少量使用。

5. T字形塔▲新疆哈密南至河南郑州±800千伏特高压直流输电工程新疆段铁塔呈“T”型，下面吊着两回输电线路，一边正极，一边负极，是直流输电的主力杆塔，仔细看铁塔上面还有两个小“角”，一边也各一条地线，江湖人称“避雷线”。

说完字形塔，下面的主题就是象形塔1酒杯型塔塔上架设两根架空地线，导线排列在一个水平面上，塔形呈酒杯状。

看到这里，有小伙伴就会说了：“这哪点像个酒杯了，逗我呢，差评差评！”其实正确的抽象方式是酱紫哒它通常是220 kV及以上电压等级输电线路的常用塔型，有良好的施工运行经验，特别适用于重冰区或多雷区。

输电线路杆塔

2020/6/30
二、杆塔的分类
2．根据杆塔使用材料不同分为：钢筋混凝土电杆：钢筋混凝土电杆还分为普通离心制作的钢筋
混凝土电杆和预应力钢筋混凝土杆两种。
钢筋混凝土电杆 2020/6/30 等径电杆
预应力锥形砼电杆
二、杆塔的分类 2．根据杆塔使用材料不同分为：
铁塔其他：主要包括纯钢杆、薄壁离心混凝土钢杆、四管塔、钢管塔及抢修塔等
2020/6/30
二、杆塔的分类 3．根据杆塔是否带拉线分为：拉线杆塔和自立式杆塔。
2020/6/30
二、杆塔的分类 4．按杆塔架线的回路数分为：单回路杆塔、双回路杆塔和多
回路杆塔。
2020/6/30
三、杆塔的主要技术参数
杆塔主要技术参数有电压等级、导线型号、架空地线型号、最大使用张力、最大使用应力、设计水平档距、设计垂直档距、代表档距、最大使用档距、呼称高度、气象条件、杆塔总质量等。
第一节的字母B表示拔梢杆，D表示等径杆；第二节的数字表示梢径；第三节的数字表示长度；第四节的数字分子表示破坏弯矩；
分母0表示不分段，1表示分段的上段， 2表示中段，3表示下段。如：B－19－09－7.3/1表示拔梢，梢径190mm，长9m，破坏弯矩7.3吨米，上段；
2020/6/30
五、铁塔
2020/6/30
五、铁塔（三）、铁塔结构与识图 2．制图的有关规定及识读图（2）结构图图面绘法
铁塔结构应分段绘制，以便制造和加工。分段位置一般在每节塔身和主材接头处，段别编号由上到下，接腿编号最后进行塔（二）铁塔的塔型
（a）（b）
（c）
（d）
（e）
（f）
(g)
（a）上字型；（b）三角型；（c）猫头型；（d）酒杯；

输电线路杆塔PPT课件

• ③、换位杆塔：改变线路中三相导线相互位置，减小电力系统正常运行时电流和电压的不对称, 导线不开断称为直线换位杆塔，导线开断称为耐张或转角换位杆塔
• ④、跨越杆塔：支承导、地线跨越江河。湖泊、海峡等杆塔高，荷载大。多采用直线跨越杆塔
第18页/共24页
导线换位方式及工程安装实景图例
第19页/共24页
第3页/共24页
核心问题：导线（带电体）的安装位置和各种气象条件下及受力条件下导线变化位置都必须满足导线与导线之间、导线与大地及交叉跨越物、邻近地面障碍物之间、导线与地线之间、地线与地线之间电气绝缘的要求和工频电磁场的限制要求，导线的防雷保护角要求；
第4页/共24页
（二）电杆的种类及选用电杆是架空线路的重要组成部分，是架空导线的支柱。电杆应具有足够的机械强度，造价要低、使用寿命要长。
第1页/共24页
一、杆塔的作用与要求
1.杆塔的作用杆塔（Pole and Tower）是支承架空输电线路导线和地
线并使它们之间以及它们与大地及杆塔之间的距离在各种可能的大气环境条件下，符合电气绝缘安全和工频电磁场限制条件的要求。
2.要求 (1).杆塔塔高及塔头尺寸应使导线在最大弧垂或最大风偏时仍能满足对地距离、对交叉跨越物、对临近地面障碍物距离的要求； (2).塔头尺寸还需满足导线之间以及导线与地线间空气间隙距离要求以及档距中央导线相间最小距离要求；对需带电作业的杆塔，还应考虑带电作业的安全空气间隙。
第15页/共24页
第16页/共24页
（3）、按用途不同分类
• ①、转角杆塔： • 支承导、地线张力，改变线路走向；导、地线不开断为悬垂转角杆塔，导、地线开断为耐张转角杆塔
第17页/共24页
• ②、终端杆塔：线路起始或终止处的杆塔，线路一侧导、地线耐张连接在终端杆塔上，另一侧不架线或以小张力与门型构架相连

10kV及以下配电线路通用设计图集_10kV杆型简图

10kV及以下配电线路通用设计图集_10kV杆型简图.txt如果真诚是一种伤害，请选择谎言；如果谎言是一种伤害，请选择沉默；如果沉默是一种伤害，请选择离开。

本文由windwing1983贡献第一部分 10kV配电线路通用设计图号：XT10kV-第一章杆型部分图号：XT10kV-序号名称型号1 直线杆 I1（I1F ）型2 直线杆 I2（I2F ）型3 直线分支杆 I1T 型杆型简图梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-01 有拉线者为I1F 型杆4 直线杆 I2T 型 18 3.0 13.7 10 1.7 7.65φ190（φ150） 12 1.9 9.45 15 2.3 12.05 XT10kV-02 有拉线者为I2F 型杆 5 直线杆 I2T2 型 18 3.0 13.7 10 1.7 7.65φ190（φ150） 12 1.9 9.45 XT10kV-3 用于直线分支杆 6 直线耐张（终端）杆 Ik（IkD）型 15 2.3 12.05 18 3.0 13.7图号备注序号名称型号杆型简图梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-04 用于直线加强分支杆 18 3.0 13.7 10 1.7 7.65φ190（φ150） 12 1.9 9.45 15 2.3 12.05 XT10kV-05 用于直线十字分支杆 18 3.0 13.7 10 1.7 7.65φ190（φ150） 12 1.9 9.45 15 2.3 12.05 XT10kV-06 用于直线耐张或终端杆 18 3.0 13.7 图号备注序号名称型号7 转角杆 Y1 型8 转角杆 Y2 型9 转角杆 Y3 型杆型简图梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-07 用于10°以下转角杆10 转角杆 Y4 型 18 3.0 13.7 10 1.7 7.65φ190（φ150） 12 1.9 9.45 15 2.3 12.05 XT10kV-08 用于30°以下转角杆 11 直线杆 Ig1 型 18 3.0 13.7 10 1.7 7.65φ190（φ150） 12 1.9 9.45 15 2.3 12.05 XT10kV-09 用于60°以下转角杆 12 直线杆 Ig2型 18 3.0 13.7图号备注序号名称型号杆型简图梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 7.1 12 1.9 8.9 15 2.3 11.5 XT10kV-10 用于90°以下转角杆 18 3.0 13.8 10 1.7 8.3φ190（φ150） 12 1.9 10.1 15 2.3 12.7 XT10kV-11 用于一边安全距离不够 18 3.0 15.0 10 1.7 6.55φ190（φ150） 12 1.9 8.35 15 2.3 10.95 XT10kV-12 用于一边安全距离不够 18 3.0 13.25 图号备注序号名称型号13 直线耐张分段杆 Ikd 型14 分支分段杆 I2Td 型15 直线分支加装隔离开关杆 I2TG 型杆型简图梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 12 1.9 15 2.3 XT10kV-13 18 3.0 10 1.7φ190（φ150） 12 1.9 15 2.3 XT10kV-14 18 3.0 10 1.7φ190（φ150） 12 1.9 15 2.3 XT10kV-15 18 3.0图号备注序号名称型号16 双杆加装真空断路器杆Πk 型17 直线杆 I1D4型杆型简图1300梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-16 18 3.0 13.7 XT10kV-17 高低压同杆直线杆图号备注序号名称型号18 直线杆 I1 D D2 型19 直线杆 I2 D4D4型20 直线杆 I2D4 T4 型杆型简图1300梢径φ杆长m 埋深m呼称高m13001300图号备注序号名称型号XT10kV-18 高低压同杆直线杆 21 直线杆 I2D4 T2 型XT10kV-19 高低压同杆直线杆XT10kV-20 高低压同杆低压T接杆杆型简图1300梢径φ杆长m 埋深m呼称高m图号备注XT10kV-21 高低压同杆低压T接杆序号名称型号22 直线T接加装跌落式熔断器 I2TR 型23 双回电缆下杆 IL2R 型24 电缆下杆 IL2RG型杆型简图图号备注序号名称型号XT10kV-22 高压分支杆 25 单回电缆下线杆 IL1R 型XT10kV-23 同杆双回电缆下线杆 26 单回电缆下线杆 IL1G 型XT10kV-24 单回电缆下线杆（一）型 27 铁塔电缆下线（一） KT1R型杆型简图图号备注XT10kV-25 单回电缆下线杆（一）型XT10kV-26 高压带隔离刀闸下线杆XT10kV-铁1-27 三角排列跌落保险下线序号名称型号28 铁塔电缆下线（二） KT1G 型29 铁塔电缆下线（三） KT2R 型30 铁塔电缆下线（四） KT1G×2 型杆型简图图号备注序号名称型号XT10kV-铁2-28 三角排列隔离开关下线 31 铁塔电缆下线（五） T 1R×2 型XT10kV-铁3-29 垂直排列跌落保险下线 32 单相变杆上配电箱架空出线 B D1 型 33 单相变杆上配电箱电缆出线 B D2 型XT10kV-铁4-30 垂直双回断路器下线 34 单相变落地配电箱电缆出线 B D3 型杆型简图图号备注XT10kV-铁5-31 同塔两回电缆线XT10kV-BD-1 低压架空出线XT10kV-BD-2 杆上配电箱电缆出线XT10kV-BD-3 落地式配电箱电缆出线序号名称型号32 变压器杆Π1 型33 变压器杆Π2型杆型简图梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 12 1.9 15 2.3 XT10kV-32 10 1.7 12 1.9 15 2.3 φ190（φ150）图号备注序号名称型号XT10kV-3334 变压器杆Π 3型杆型简图梢径φ杆长m 埋深m呼称高mφ190（φ150） 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-34图号备注序号名称型号35 变压器杆Π4型29 1043杆型简图5 6、7 11 12231816 171314、1519、20、2125、26、27梢径φ杆长m 埋深m呼称高m图号备注序号名称型号 36XT10kV-35变压器杆Π 5型3 21 1 2 4杆型简图23 5 1 14 16 8 11 24 712 13 17、18、19梢径φ杆长m 埋深m呼称高m图号备注XT10kV-36序号名称型号1 高压拉线（穿过拉线）2 正常型拉线3 低压拉线拉线简图高压拉线（穿过导线）高压拉线不穿过导线低压拉线梢径φ杆长m 埋深m呼称高m图号备注序号名称型号XT10kV- 拉1XT10kV- 拉2XT10kV- 拉34 双拉线拉线5 弓型拉线拉线6 四方拉线拉线拉线简图拉线绝缘子梢径φ杆长m 埋深m呼称高m图号备注XT10kV- 拉4XT10kV-拉510kV-拉6。

输电线路杆塔PPT课件

2021
9
•
预应力钢筋混凝土电杆基本组成结构示意图
2021
10
• （2）按受力状态划分：
①．直线型杆塔（又称中间杆塔）
仅承受垂直荷载以及水平风荷载（即横向水平荷载），导、地线在直线杆塔处不开断，正常运行时不承受线条张力
特点（1）仅承受垂直荷载以及水平风荷载
（2）采用悬垂绝缘子串
（3）事故断线时产生不平衡张力，允许在不平衡张力作20用21 下杆塔发生倾斜。 11
线悬索塔；
(d) 三角布置拉V塔；(e) 1150kV悬索直线塔；(f) 倒三角
排列拉V塔
2021
23
400kV三相悬垂拉线悬索塔实景图
2021
24
第五节输电线路杆塔
2021
1
பைடு நூலகம் 2021
2
一、杆塔的作用与要求
1.杆塔的作用杆塔（Pole and Tower）是支承架空输电线路导线和地
线并使它们之间以及它们与大地及杆塔之间的距离在各种可能的大气环境条件下，符合电气绝缘安全和工频电磁场限制条件的要求。
2.要求 (1).杆塔塔高及塔头尺寸应使导线在最大弧垂或最大风偏时仍能满足对地距离、对交叉跨越物、对临近地面障碍物距离的要求； (2).塔头尺寸还需满足导线之间以及导线与地线间空气间隙距离要求以及档距中央导线相间最小距离要求；
2021
4
核心问题：导线（带电体）的安装位置和各种气象条件下及受力条件下导线变化位置都必须满足导线与导线之间、导线与大地及交叉跨越物、邻近地面障碍物之间、导线与地线之间、地线与地线之间电气绝缘的要求和工频电磁场的限制要求，导线的防雷保护角要求；
2021

国内外输电铁塔汇总，千奇百怪，认识一半就是专家。

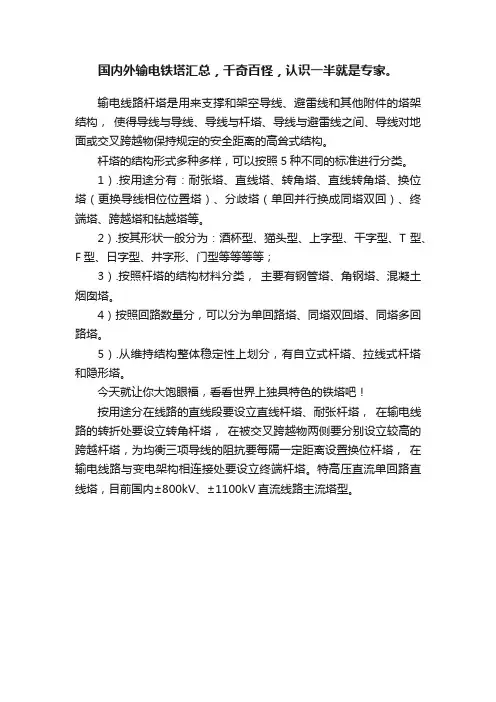

输电线路杆塔是用来支撑和架空导线、避雷线和其他附件的塔架结构，使得导线与导线、导线与杆塔、导线与避雷线之间、导线对地面或交叉跨越物保持规定的安全距离的高耸式结构。

杆塔的结构形式多种多样，可以按照5种不同的标准进行分类。

1）.按用途分有：耐张塔、直线塔、转角塔、直线转角塔、换位塔（更换导线相位位置塔）、分歧塔（单回并行换成同塔双回）、终端塔、跨越塔和钻越塔等。

2）.按其形状一般分为：酒杯型、猫头型、上字型、干字型、T型、F型、日字型、井字形、门型等等等等；3）.按照杆塔的结构材料分类，主要有钢管塔、角钢塔、混凝土烟囱塔。

4）按照回路数量分，可以分为单回路塔、同塔双回塔、同塔多回路塔。

5）.从维持结构整体稳定性上划分，有自立式杆塔、拉线式杆塔和隐形塔。

今天就让你大饱眼福，看看世界上独具特色的铁塔吧！按用途分在线路的直线段要设立直线杆塔、耐张杆塔，在输电线路的转折处要设立转角杆塔，在被交叉跨越物两侧要分别设立较高的跨越杆塔，为均衡三项导线的阻抗要每隔一定距离设置换位杆塔，在输电线路与变电架构相连接处要设立终端杆塔。

特高压直流单回路直线塔，目前国内±800kV、±1100kV直流线路主流塔型。

特高压直流单回路耐张塔，呈干字型。

特高压直流直线转角塔，用在转角度数不大的线路拐点，转角外侧伸出一块。

特高压直流终端塔（分正、负极单独进构架），此图为扎鲁特换流站实景拍摄，变电站出口用两基F型终端塔分别出线，然后汇合到一基干字型耐张塔上。

同塔双回路换位塔，此为500kV同塔双回路常用的换位塔型式，换位塔也叫换相塔，目的是为了减少电力系统正常运行时电流和电压的不对称，并限制送电电路对通信线路的影响，尤其是线路长度较长的情况下。

单回路分体式换位塔特高压双回分体式换位塔大跨越塔，一般用在跨越大江大河，如淮河大跨越、黄河大跨越、长江大跨越等，铁塔高度较高，按照独立耐张段设计、遵循大跨越设计标准、实施大跨越施工规程、采用大跨越施工定额。

输电线路设计—杆塔设计

输电线路设计杆塔设计
➢ 1、杆塔型式 ➢ 2、杆塔荷载 ➢ 3、杆塔材料与构件形式 ➢ 4、铁塔的基本计算方法介绍 ➢ 5、铁塔的变形 ➢ 6、铁塔图纸识图 ➢ 7、标准设计图纸的应用
1、杆塔型式
按照杆塔的构件材料分类
A 钢筋混凝土电杆
B 铁塔拉线铁塔自立式铁塔钢管杆
杆塔按其受力性质
N/m·mm2； S—导线或避雷线截面，mm2； —垂直档距，m； Gj—绝缘子串总重量，N。
2）水平荷载—杆塔风压荷载
当风向与线路方向垂直时，杆塔风压荷载按下式计算
Pp
CF v 2 1.63
式中Pp—风向与线路方向垂直时的杆或塔身风压，N； v—设计风速，m/s； C—风载体形系数，对环形截面电杆取0.6，矩形截面
模块划分及命名规定
模块划分及命名规定
典型图
典型图
典型图
典型图
两相导线水平排列其线间距离的确定
在正常运行电压气象条件下，由于风荷的作用，使整个档距导线发生摇摆，档距中央的导线摆动的幅度最大。当导线发生不同步摇摆时，档距中央导线部分接近，会导致线间空气间隙击穿，从而发生线间闪络。为此，规程中指出：导线的水平线间距离，可根据运行经验确定。1000m以下的档距可按下式计算。
杆取1.4，角钢铁塔取1.4（1+η），圆钢铁塔取1.2（1＋η）； F—风压方向杆、塔身侧面构件的投影面积m2； η—空间桁架背面的风压荷载降低系数，其值见教材表
4—10所示。
2）水平荷载—导线、避雷线的风压荷载
P
gSlh
cos2
2
pj
式中 m；
P—导线或避雷线的风压荷载，N， θ—线路转角（°）； g—导线或避雷线的风压比载，N/m·mm2； lh—水平档距（断线时，断线相计算水平档距取/2），

【涨知识】输电线路各种电缆终端杆塔，你能分清楚吗？

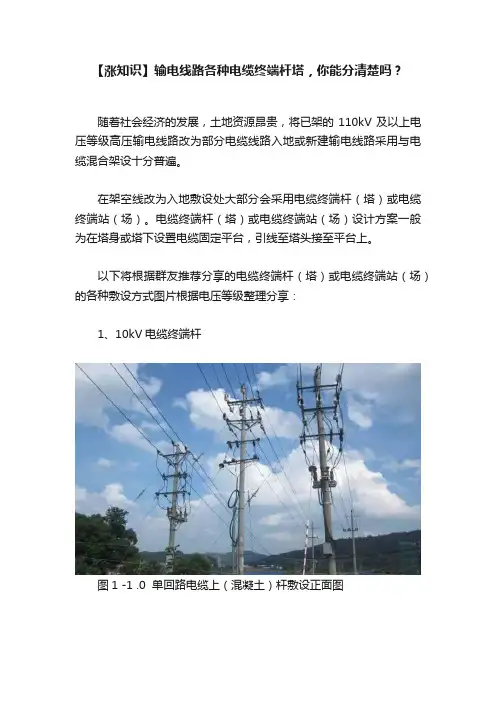

【涨知识】输电线路各种电缆终端杆塔，你能分清楚吗？随着社会经济的发展，土地资源昂贵，将已架的110kV及以上电压等级高压输电线路改为部分电缆线路入地或新建输电线路采用与电缆混合架设十分普遍。
