导线之间的连接方法图文讲解

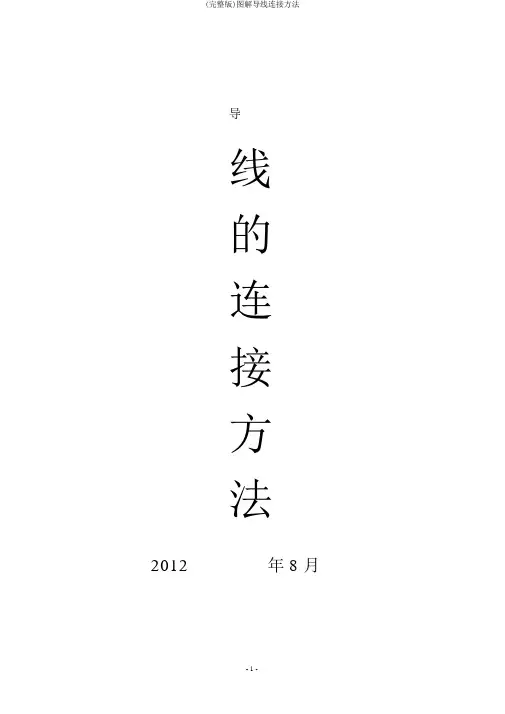

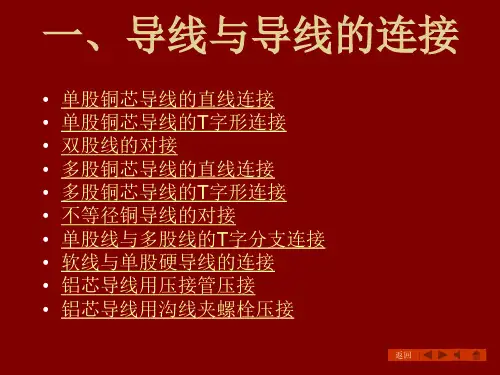

导线的连接方法2012年8月一、导线与导线的连接二、线头与接线桩的连接一、导线与导线的连接1、单股铜芯导线的直线连接2、单股铜芯导线的T字形连接3、双股线的对接4、多股铜芯导线的直线连接5、多股铜芯导线的T字形连接6、不等径铜导线的对接7、单股线与多股线的T字分支连接8、软线与单股硬导线的连接9、铝芯导线用压接管压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。

②互相绞合2～3圈后扳直两线头。

③将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

2、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

②小截面的芯线可以不打结。

3、双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

4、多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

②把两伞骨状线端隔根对叉，必须相对插到底。

③捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。

⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。

⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。

⑧另一侧按步骤④～⑦方法进行加工。

20种导线标准连接方法 图文导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

图1一、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

1、单股铜导线的连接（1）直接连接①小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

②大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

③不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）分支连接①单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

②单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(a)，也可以向左右两个方向缠绕[见图5(b)。

2、多股铜导线的连接（1）多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

导线的连接方法2012年 8 月一、导线与导线的连结二、线头与接线桩的连结一、导线与导线的连结1、单股铜芯导线的直线连结2、单股铜芯导线的T 字形连结3、双股线的对接4、多股铜芯导线的直线连结5、多股铜芯导线的T 字形连结6、不等径铜导线的对接7、单股线与多股线的T 字分支连结8、软线与单股硬导线的连结9、铝芯导线用压接收压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连结①先将两导线芯线线头成X 形订交。

②相互绞合 2～3 圈后扳直两线头。

③将每个线头在另一芯线上紧贴并绕 6 圈，用钢丝钳切去余下的芯线，并钳平芯线尾端。

2、单股铜芯导线的T 字形连结①将支路芯线的线头与干线芯线十字订交，在支路芯线根部留出5mm，而后顺时针方向环绕6～8 圈后，用钢丝钳切去余下的芯线，并钳平芯线尾端。

②小截面的芯线能够不打结。

3、双股线的对接将两根双芯线线头剖削成图示中的形式。

连结时，将两根待连结的线头中颜色一致的芯线按小截面直线连结方式连结。

用同样的方法将另一颜色的芯线连结在一同。

4、多股铜芯导线的直线连结以7 股铜芯线为例说明多股铜芯导线的直线连结方法①先将剥去绝缘层的芯线头散开并拉直，再把凑近绝缘层 1/3 线段的芯线绞紧，而后把余下的 2/3 芯线头按图示分别成伞状，并将每根芯线拉直。

②把两伞骨状线端隔根对叉，一定相对插究竟。

③捏平叉入后的双侧全部芯线，并应理直每股芯线和使每股芯线的间隔平均；同时用钢丝钳钳紧叉口处除去缝隙。

④先在一端把周边两股芯线在距叉口中线约 3 根单股芯线直径宽度处折起，并形成 90°。

⑤接着把这两股芯线按顺时针方向紧缠 2 圈后，再折回 90°并平卧在折起前的轴线地点上。

⑥接着把处于紧挨平卧前周边的 2 根芯线折成 90°，并按步骤⑤方法加工。

⑦把余下的 3 根芯线按步骤⑤方法环绕至第 2 圈时，把前 4 根芯线在根部分别切断，并钳平；接着把 3 根芯线缠足 3 圈，而后剪去余端，钳平切口不留毛刺。

图文详解导线与导线的连接
导线与导线的连接、线头与接线桩的连接，事情小，责任大。

本文图文并茂，让你清清楚楚看懂！
导线与导线的连接
导线的连接情况有：单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。

单股铜芯导线的直线连接
1.先将两导线芯线线头成X形相交。

2.互相绞合2～3圈后扳直两线头。

3.将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

单股铜芯导线的T字形连接
1.将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

2.小截面的芯线可以不打结。

双股线的对接
将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

多股铜芯导线的直线连接
以7股铜芯线为例说明多股铜芯导线的直线连接方法：。

图解导线常用连接方法（实用）需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

（1）单股铜导线的直接连接。

小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图4-46大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图4-47不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）单股铜导线的分支连接。

单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图4-50(b)]。

图4-50（3）多股铜导线的直接连接。

多股铜导线的直接连接如图4-51所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。
