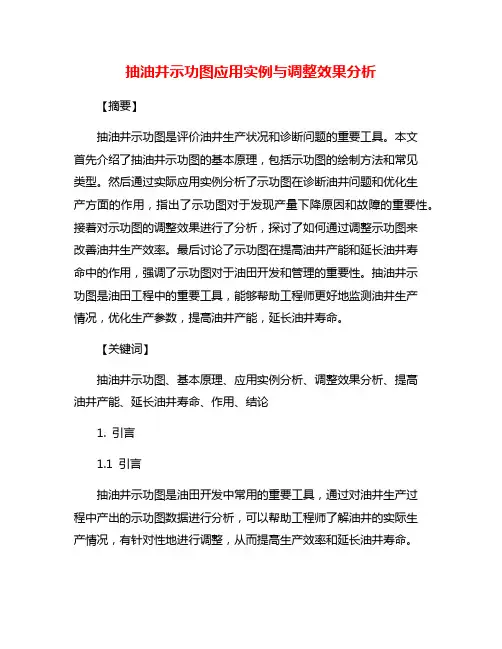

抽油井示功图应用实例与调整效果分析【摘要】抽油井示功图是评价油井生产状况和诊断问题的重要工具。

本文首先介绍了抽油井示功图的基本原理，包括示功图的绘制方法和常见类型。

然后通过实际应用实例分析了示功图在诊断油井问题和优化生产方面的作用，指出了示功图对于发现产量下降原因和故障的重要性。

接着对示功图的调整效果进行了分析，探讨了如何通过调整示功图来改善油井生产效率。

最后讨论了示功图在提高油井产能和延长油井寿命中的作用，强调了示功图对于油田开发和管理的重要性。

抽油井示功图是油田工程中的重要工具，能够帮助工程师更好地监测油井生产情况，优化生产参数，提高油井产能，延长油井寿命。

【关键词】抽油井示功图、基本原理、应用实例分析、调整效果分析、提高油井产能、延长油井寿命、作用、结论1. 引言1.1 引言抽油井示功图是油田开发中常用的重要工具，通过对油井生产过程中产出的示功图数据进行分析，可以帮助工程师了解油井的实际生产情况，有针对性地进行调整，从而提高生产效率和延长油井寿命。

在油田开发中，抽油井示功图的应用越来越广泛，不仅可以用于实时监测油井产能和工作状态，还可以用于分析油井井底流体性质和井底流动状态，为油田开发提供重要参考依据。

通过分析示功图数据，工程师可以了解油井的产液能力、油水比、动态流体性质等关键参数，从而制定合理的调整措施。

本文将通过对抽油井示功图的基本原理、应用实例分析和调整效果分析，探讨示功图在提高油井产能和延长油井寿命中的重要作用。

同时也将探讨示功图在油田开发中的实际应用意义和发展趋势，为油田工程技术的进一步提升提供参考。

2. 正文2.1 抽油井示功图的基本原理抽油井示功图的基本原理是通过记录油井的动态工作过程，绘制出相应的功图图形，从而分析油井的生产状态和性能特征。

在抽油井工作过程中，抽油泵在每个工作周期内所做的功和所能产生的压力波动会被传感器记录下来，并转换成示功图。

示功图可以反映油井的产能、产液能力、产气能力、液面动态响应等重要参数。

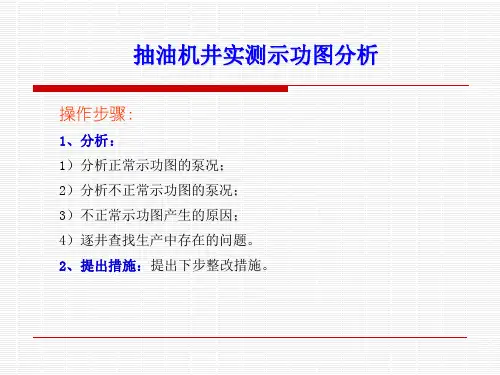

抽油机井典型示功图分析及应用摘要：利用示功图对井下生产状况进行分析时，必须要全面了解油井的情况（井下设备、管理措施、目前产量、液面、油气比以及以往的生产情况等），才能对泵的工作状况和故障原因做出正确的判断，可诊断抽油机井是否正常生产，并提出了地面示功图的发展方向，为油田开发现场分析诊断提供可借鉴性依据。

关键词：抽油机示功图应用发展一、典型示功图分析典型示功图是指某一因素的影响十分明显，其形状代表了该该因素影响下的基本特征。

虽然实际情况下有多种因素影响示功图的形状，但总有其主要因素。

所以，示功图的形状也就反映着主要因素影响下的基本特征。

（1）正常功图。

动载荷和摩擦载荷不大，充满良好，漏失较小的正常功图，较接近于理论静载荷示功图。

见图1。

（2）气体影响。

由于在下冲程结束前，泵的余隙内残存一定数量的溶解气和压缩气，上冲程开始后泵内压力因气体的膨胀而不能很快降低，使固定阀打开滞后，加载变缓。

余隙越大，残余的气量越多，泵口压力越低，则固定阀打开滞后的越多，则线越长。

下冲程时，气体受压缩，泵内压力不能迅速提高，使游动阀滞后打开，卸载变缓。

泵的余隙越大，进入泵内的气量越多，示功图卸载线的上凸抛物线越明显，见图2。

（3）泵充不满。

当沉没度过小，供液不足，使液体不能充满泵筒时示功图特征是，下冲程中悬点载荷不能立即减小，只有当柱塞接触到液面时才迅速卸载。

所以，卸载线较气体影响的卸载线（左凸形抛物线）陡而直。

有时，因柱塞撞击液面（液击）在抽油泵上会造成很高的冲击应力，使卸载线出现波浪。

快速抽吸时往往因液击发生较大的冲击载荷使图形变形严重。

见图3。

（4）泵漏失。

泵漏失主要包括排出部分漏失，吸入部分漏失和排出和吸入同时漏失。

排出部分漏失：上冲程时，泵内压力降低，柱塞两端产生压差，使柱塞上面的液体经排出部分不严密（游动阀及柱塞间隙），漏失到柱塞下部的泵筒内，漏失速度随柱塞下面压力减小而增大。

当漏失量很大时，由于漏失液体对柱塞的“顶脱”作用很大，上冲程的载荷远低于最大载荷，固定阀始终是关闭的，泵的排量为零，见图4。
