抽油井示功图分析理论与技术1概要

油田抽油机井示功图判断油井泵况解析摘要在油田开发的实际工作中，实测示功图作为分析深井泵工作状况的主要依据。

由于抽油泵井下工作情况较为复杂，在生产过程中，深井泵将受到制造质量，安装质量，以及砂、蜡、气、稠油和腐蚀等多种因素的影响。

所以，实测示功图的形状各不相同。

为了能正确分析和解释示功图，常常需要与理论示功图进行对比分析，而且实测示功图的解释应以理论示功图为基础。

主题词：载荷游动阀固定阀泵况1静载荷下理论示功图如图1所示，静载理论示功图绘制于以悬点位移为横坐标，悬点载荷为纵坐标的坐标系中。

在下死点A处的悬点静载荷为W1。

冲程开始后，液柱载荷W2逐渐加在活塞上，并引起抽油杆柱和油管柱的变形，液柱载荷全部回到活塞上之后，停止变形（Q=B`B）。

从B点以后悬点以不变的静载荷W1+W2上行至上死点C。

从上死点开始下行后，由于抽油杆柱和油管柱的弹性，液柱载荷W2逐渐地由活塞转移到油管上，故悬点逐渐卸载。

在D点卸载完毕，悬点以固定的静载荷W1继续下行至A点。

这样，在静载荷作用下的悬点理论示功图为平行四边形ABCD。

ABC为上冲程静载变化线。

AB为加载线，加载过程中，游动阀和固定阀同时处于关闭状态。

在B点，加载完毕，变形结束，B`B=Q，活塞与泵筒开始发生相对位移，固定阀也就开始打开而吸入液体。

BC为吸入过程，BC=S`，在此过程中游动阀仍然处于关闭状态。

CDA为下冲程静载变化线。

CD为卸载线，卸载过程中，游动阀和固定阀也同时处于关闭状态。

在D点，卸载完毕，变形结束，D`D=Q，活塞与泵筒开始发生相对位移，游动阀被顶开而开始排出液体。

DA为排出过程DA=S`，排出过程中固定阀仍然处于关闭状态。

2理论示功图的分析在绘制和解释理论示功图的基础上，我们把理论示功图分成四个部分进行分析，使我们进一步了解示功图的作用。

我们首先把理论示功图（图2）划分成四个部分即：A、B、C、DA表示固定凡尔，如这部分有缺失首先在固定凡尔上找原因。

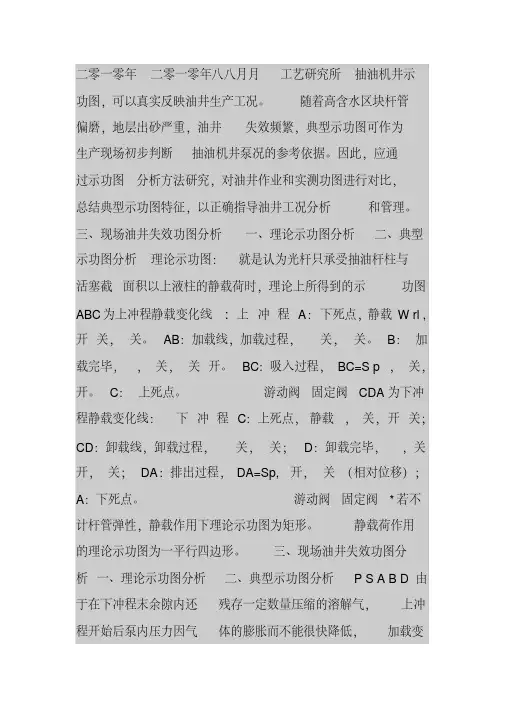

二零一零年二零一零年八八月月工艺研究所抽油机井示
功图，可以真实反映油井生产工况。

随着高含水区块杆管
偏磨，地层出砂严重，油井失效频繁，典型示功图可作为
生产现场初步判断抽油机井泵况的参考依据。

因此，应通
过示功图分析方法研究，对油井作业和实测功图进行对比，
总结典型示功图特征，以正确指导油井工况分析和管理。

三、现场油井失效功图分析一、理论示功图分析二、典型示功图分析理论示功图：就是认为光杆只承受抽油杆柱与
活塞截面积以上液柱的静载荷时，理论上所得到的示功图ABC为上冲程静载变化线: 上冲程A：下死点，静载W rl , 开关，关。

AB：加载线，加载过程，关，关。

B：加载完毕，，关，关开。

BC：吸入过程，BC=S p ，关，开。

C：上死点。

游动阀固定阀CDA为下冲程静载变化线：下冲程C：上死点，静载，关，开关；CD：卸载线，卸载过程，关，关；D：卸载完毕，，关开，关；DA：排出过程，DA=Sp, 开，关（相对位移）；A：下死点。

游动阀固定阀*若不计杆管弹性，静载作用下理论示功图为矩形。

静载荷作用
的理论示功图为一平行四边形。

三、现场油井失效功图分
析一、理论示功图分析二、典型示功图分析P S A B D 由于在下冲程末余隙内还残存一定数量压缩的溶解气，上冲程开始后泵内压力因气体的膨胀而不能很快降低，加载变。

油井产液量计量原理目前，我厂已经在40多口抽油井、自喷井以及注水井上推广应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。

这套系统最基本的求产原理、示功图以及泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对各位分析油井的生产状况起到作用。

(一)游梁式抽油机井功图法求产原理抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根光滑的抽油杆）在抽油过程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。

抽油机驴头所悬拄的悬绳器承受光杆和井下全部抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。

相应地可画出一个载荷与位移的函数关系曲线，即示功图。

抽油井生产情况千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有掌握了诊断技术，才能分析和管理好抽油井。

采油二厂管辖的油田抽油机井目前已经有30多口井采用了“功图法”自动计量，相比较采用分离器求产，由于受各种因素影响求产波动较大，而且求产时间较长，不利于快速、准确、及时掌握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作成本；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情况，费时费力，其中个别油井因工程技术人员水平差异而无法进行定论，不但增加了井下作业工作量，也存在一定程度的误诊，漏诊，给油田生产造成极大不便。

通过示功图求产可以解决常期困绕油田的各类机采井求产、诊断和综合评判中存在的问题，在一定程度上不仅解决油井的求产困难，而且减轻采油工作者劳动强度。

自动计量系统油井产量提供了一个快速、准确测算方法，使决策部门能够对我厂所辖油井实现宏观上的控制和决策。

1.理论示功图特征分析在实际的示功图分析工作中，为便于分析常常要拿理论示功图与实测示功图进行对比，从中分析该油井的工作状况。

下面就先来了解一下理论示功图的绘制和解释。

抽油井示功图图谱1、考虑弹性的理论示功图2、冲程损失增载线越长，冲程损失越大，它与泵挂深度有关系。

3、考虑惯性和振动的理论示功图①实际上抽油杆是有弹性会“形变”的。

②ab 段为增载线（是受力后伸长）；bc 段为上行过程。

③cd 段为卸载线（卸载后缩短）；da 为下行过程④ab 和cd 都是倾斜着上下，与位移过程成线性的线段。

⑤理论示功图的特征：ab ∥cd 、bc ∥da3.2振动大后产生下倾现象。

冲数越快，动载也越大。

3.3地面平衡轻，下冲程平衡块向下运动，井下负荷轻，动载增大，下行程曲线阻尼特征较明显，振幅大；平衡重后与之相反。

3.4二级振动示功图图形抽油杆上、下运动时就会发生二级振动。

这种示功图图形在左下方和右上方(即在冲程：下死点和上死点处)经图形的右上方会有一个“结”出现。

这是抽油杆杆柱受力换向与杆柱弹性作用下造成的。

由于弹性振动传递快，而杆柱与油管和液体摩擦等因素造成滞后，影响曲线的形状而产生扭结。

冲次：4-6冲次：4-5 平衡轻示功图平衡轻示功图4、抽油机所承受最大载荷主要为抽油杆自重+液柱载荷+振动惯性载荷。

对同一口井杆柱自重与振动载荷是相同的，液体由于含气不同，井液密度不同，因此含气量越大，液柱载荷越小，相对最大悬点载荷越小，功图上下行程线相距越窄，功图面积越小。

反之越大。

功图a 相对密度为0.4 功图b 相对密度为0.6 功图c 相对密度为0.9 功图d 相对密度为1.1 4.15、抽喷理论功图由于抽喷井井液梯度小，上下行程距离短。

图形特征为近于水平状，很少有大的振动波，图形两端曲线近于平行(有增载和卸载特征)，喷势较大的井，两端还有圆形面积，属于抽油过程中接近上，下死点时速度慢，喷势容易顶开游动阀球，相当于阀常开，也给下行柱塞以托力而减载。

6、有气体影响的理论示功图含气井由于抽油泵筒内存在大量气体，抽油杆下行时没有立刻卸载，而是首先压缩泵筒内气体，造成缓慢卸载特征，下行曲线为凸圆弧曲线特征。

油井产液量计量原理目前，我厂已经在40多口抽油井、自喷井以及注水井上推广应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。

这套系统最基本的求产原理、示功图以及泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对各位分析油井的生产状况起到作用。

(一)游梁式抽油机井功图法求产原理抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根光滑的抽油杆）在抽油过程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。

抽油机驴头所悬拄的悬绳器承受光杆和井下全部抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。

相应地可画出一个载荷与位移的函数关系曲线，即示功图。

抽油井生产情况千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有掌握了诊断技术，才能分析和管理好抽油井。

采油二厂管辖的油田抽油机井目前已经有30多口井采用了“功图法”自动计量，相比较采用分离器求产，由于受各种因素影响求产波动较大，而且求产时间较长，不利于快速、准确、及时掌握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作成本；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情况，费时费力，其中个别油井因工程技术人员水平差异而无法进行定论，不但增加了井下作业工作量，也存在一定程度的误诊，漏诊，给油田生产造成极大不便。

通过示功图求产可以解决常期困绕油田的各类机采井求产、诊断和综合评判中存在的问题，在一定程度上不仅解决油井的求产困难，而且减轻采油工作者劳动强度。

自动计量系统油井产量提供了一个快速、准确测算方法，使决策部门能够对我厂所辖油井实现宏观上的控制和决策。

1.理论示功图特征分析在实际的示功图分析工作中，为便于分析常常要拿理论示功图与实测示功图进行对比，从中分析该油井的工作状况。

下面就先来了解一下理论示功图的绘制和解释。
