WXHK系列控制器参数说明之一型号：调匝（调容）一控一一、主界面（运行界面）参数解释1）位移电压：系统中性点即消弧线圈首端对地电压，显示值为一次侧电压，即屏后端子排a、x处电压乘以互感器变比。
6kV、10kV系统，投运后该值一般在5～300V之间，35kV系统一般在5～600V之间。
如超过对应相电压15%，说明系统位移电压过高，控制器会显示位移电压过限，并报警，超过20%相电压，说明系统线路有接地或产生了谐振。
如无位移电压，需检查以下项目：（a）是否加上了参考电压；（b）档位信号是否回读，即档位显示值不能为0；（c）档位变比设定处是否正确；（d）调试屏二里U0调试设定值，默认值为100。
（e）是否已经加上位移电压。
2）电感电流：消弧线圈处于目前档位时，能补偿的电流，I L＝U相/X L ，I L表示电感电流，U相表示相电压，X L为消弧线圈所在档位感抗。
3）电容电流：系统发生金属性接地时，流过接地点的电容电流，Ic＝U相/Xc，该值为控制器通过多种方法测量计算所得值(自动状态下才会计算)。
如电容电流显示为0，需检查以下项目：（a）是否自动状态，如是，可将“自动”开关分合一次，重新测量一次；（b)是否显示调档失败，调档失败状态下，无法测量出电容电流；（c）是否为并联状态，且该控制器设置为“副机”，如果是副机，且已并联，显示为0，是正常现象。
4)调档次数：记录自动运行时，有载开关调档的次数，手动升降不记录。
该次数可以进入“调试屏一”界面，通过将“记录删除”项设置为“2”删除。
5）残流：电感电流与电容电流之差。
6）档位：显示消弧线圈当前所在档位，若档位信号未回读，即显示为“0”，“位移电压”也会同时显示为“0.0”。
因位移电压显示值需乘以所在档位变比。
7）自动状态：“yes”表示控制器当前工作在自动状态；“No ”表示工作在手动调档状态。
可通过控制器右下角“自动”船型按钮切换。
置“1”为自动，置“0”为手动。
目录MRD-XHZ-II系列调匝式消弧线圈接地补偿装置技术特点综述 (3)一、MRD-XHZ-II系列调匝式消弧线圈接地补偿装置简述 (3)二、装置调谐原理 .................................................................................... 错误！未定义书签。
三、装置特点 (4)产品安装使用说明 .............................................................................. 错误！未定义书签。
一、产品的结构及名称 ............................................................................ 错误！未定义书签。
二、产品的使用环境 ................................................................................ 错误！未定义书签。
三、安装和调试 ........................................................................................ 错误！未定义书签。
四、MRD-XHZ微机控制器的使用说明 ..................................................... 错误！未定义书签。
五、运行维护 ............................................................................................ 错误！未定义书签。
附录一微机控制器结构框图、程序框图 .................................................... 错误！未定义书签。
Sieyuan®环氧浇注干式消弧线圈、接地变压器使用说明书思源电气股份有限公司SIEYUAN ELECTRIC CO.,LTD警告！对于消弧线圈：对短时运行的分接，必须在铭牌所标明的允许运行时间内运行。
对于接地变压器：额定中性点电流的运行时间不得超过銘牌规定的运行时间。
1 适用范围本说明书适用于额定容量5000kV A及以下，电压等级35kV及以下的环氧浇注干式消弧线圈（以下简称消弧线圈）以及无励磁调压环氧浇注干式接地变压器（以下简称接地变压器）的运输、储存、安装、运行及维护。
消弧线圈是用来补偿中性点绝缘系统发生对地故障时产生的容性电流的单相电抗器。
在三相系统中接在电力变压器或接地变压器的中性点与大地之间。
接地变压器（中性点耦合器）为三相变压器（或三相电抗器），常用来为系统不接地的点提供一个人工的可带负载的中性点，以供系统接地用。
该产品中性点连接到消弧线圈或电阻，然后再接地。
可带有连续额定容量的二次绕组，可作为站（所）用电源。
2 执行标准GB10229 《电抗器》GB6450 《干式电力变压器》GB1094 《电力变压器》IEC289 《电抗器》3产品型号标志3.1 消弧线圈□—□/ □电压等级（kV）额定容量（kVA）产品型号字母（见下表）产品型号字母的排列顺序及涵义3.2 接地变压器D K S C－□－□／□一次额定电压(kV)二次额定容量(kVA)一次额定容量(kVA)浇注“成”型固体三相接地变压器4 使用条件4.1 安装地点：户内。
4.2 海拔高度：≤1000m。
4.3 环境温度：-25℃～+40℃。
4.4 冷却方式: 空气自冷（AN）和强迫风冷（AF）两种。
4.5 绝缘耐热等级：F级。
4.6 当产品运行在环境温度低于-25℃时，必须加装辅助加热装置，以保证产品在-25℃以上的环境下运行。
4.7 产品四周需保证有良好的通风能力。
当产品安装在地下室或其它空间受限制的场所时，应增设散热通风装置，保证有足够的通风量。
消弧线圈运行规程1．总则1.1中性点装设消弧线圈自动调谐装置的目的运行经验表明，消弧线圈对减小故障点接地残流、抑制间歇性弧光过电压和由于电磁式电压互感器饱和而产生的谐振过电压，降低线路的事故跳闸率，减少人身伤亡和设备损坏都有明显作用。
电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3～10KV架空线路构成的系统和所有35、66KV电网，当单相接地故障电流大于10A时，中性点应装设消弧线圈，3～10KV电缆和架空线路构成的系统，当单相接地故障电流大于10A时，中性点应装设消弧线圈。
1.2XHK-Ⅱ型消弧线圈自动调谐装置的构成一次设备包括：接地变压器、消弧线圈（带有载分接开关）、中性点单相PT、单相隔离开关、内过压保护器（避雷器）和阻尼电阻。
二次设备包括：微机调谐器、自动调谐控制屏（PK屏）、阻尼电阻控制器。
1.3阜北风电场35kV系统采用中性点经消弧线圈接地方式，消弧线圈对系统单相接地电容电流采用过补偿方式。
发生接地故障后，消弧线圈投入中电阻进行选线，选线结束后，给故障线路发出跳闸信号，切除故障线路。
2、正常运行时注意事项2.1在正常情况下，消弧线圈自动调谐装置必须投入运行；2.2正常情况下消弧线圈自动调谐装置应投入自动运行状态；2.3消弧线圈和其它电气设备一样，由调度实行统一管理,操作前必须有当值调度员的命令才能进行操作；2.4禁止将一台消弧线圈同时接在两台接地变压器（或变压器）的中性点上；2.5运行人员应熟知整套设备的功能及操作方法，特别是微机调谐器面板上的键盘操作；3、消弧线圈自动调谐装置投入运行操作步骤：（1）、检查组合柜内设备是否清洁，有无杂物，组合柜门锁是否正常使用（2）、接地变消弧线圈接线是否正确无误，高低压电缆符合电气安全规范（3）、合上PK屏后交、直流电源开关；（4）、合上消弧线圈与中性点之间单相隔离开关；（5）、合上微机调谐器电源开关；4、消弧线圈自动调谐装置退出运行操作步骤：（1）、断开微机调谐器电源开关；（2）、拉开消弧线圈与中性点之间单相隔离开关；（3）、断开PK屏后交、直流电源开关；5、一次设备的投运A．资料交接，由安装调试方将所有资料进行移交（包括设备合格证、出厂试验报告、所有钥匙、说明书、讲义、图纸、调试报告等）B。
SC-XHDCZ型调匝式消弧线圈自动跟踪补偿成套装置使用说明书保定双成电力科技有限公司目录一、概述 (1)二、产品特点 (1)三、产品型号说明 (2)四、性能指标 (2)五、工作原理 (2)六、装置总体构成 (4)（一）接地变压器 (5)（二）调匝式消弧线圈 (5)（三）微机控制器 (5)（四）阻尼电阻箱 (9)七、接地选线单元 (9)八、并联中电阻 (10)九、控制器操作说明 (11)十、控制器接线 (21)十一、成套装置选型 (23)十二、成套装置安装 (23)十三、订货须知 (25)十四、产品保修 (25)一、概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66kV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。
（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
我公司所研制生产的SC-XHDCZ调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。
具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。
该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。

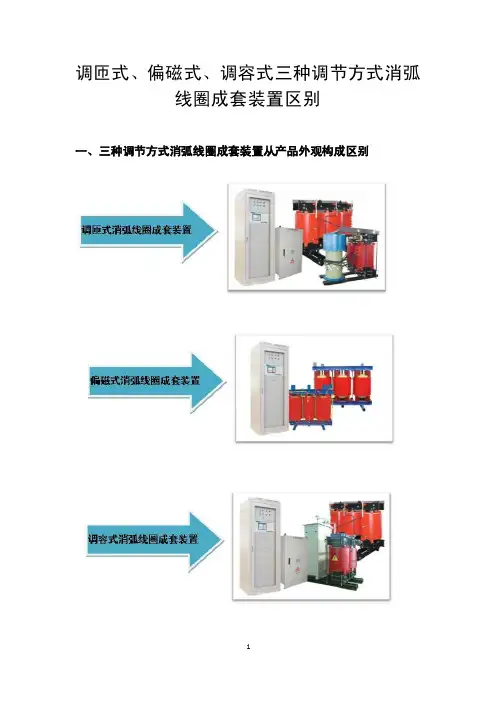

调匝式、偏磁式、调容式三种调节方式消弧线圈成套装置区别一、三种调节方式消弧线圈成套装置从产品外观构成区别二、三种调节方式消弧线圈成套装置型号区别：调匝式：DT-XHDCZ偏磁式：DT-XHDCP调容式：DT-XHDCR二、三种调节方式消弧线圈成套装置调节方式概述区别（1）调匝式消弧线圈成套装置是将消弧线圈设有多个抽头，采用有载调节开关调节消弧线圈的抽头以改变电感值，来实现对地电感电流的输出，以实现自动跟踪补偿的目的。
（2）偏磁式消弧线圈成套装置是在消弧线圈内布置一个磁化铁芯段，通过施加直流励磁电流改变铁芯的磁通率，从而实现电感的连续可调。
（3）调容式消弧线圈成套装置是二次调节消弧线圈，消弧线圈本体由主绕组、二次绕组组成。
二次绕组链接电容调节柜。
通过调节二次电容的容量即可控制主绕组的感抗及电容电流的大小。
三、三种调节方式消弧线圈成套装置从构成上对比产品构成对比表四、性能特点上区别（1）调匝式消弧线圈成套装置的补偿调节方式属于预调节，即在发生单相接地前，消弧线圈已根据电网电容电流调至最佳补偿状态，其接地补偿相应时间为可控硅短接阻尼电阻时间，响应速度快，补偿效果佳。
（2）偏磁式消弧线圈成套装置的补偿调节方式是随调节，即在发生单相接地前，消弧线圈实时监测计算电网电流；当出现单相接地故障后，利用施加直流励磁电容，改变铁芯的磁阻，以毫秒级的速度调节电抗值，输出补偿电流。
（3）调容式消弧线圈成套装置的电容器选用BFMJ薄膜自愈型电容，额定工作电压1000V，其内部或外部装有限流线圈，以限制合闸瞬间的浪涌电流。
内部还装有放电电阻。
五、选型时该选择哪种调节方式的消弧线圈成套装置？根据具体项目要求，每套装置部件较多，调节方式、补偿方式都不一样。
在产品选型时，根据业主方技术负责人和设计院的偏好，一般情况推荐调匝式消弧线圈成套装置，毕竟传统、经过了时间的考验、稳定、可靠的产品是电网电气设备运行首要考虑的。
XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书思源电气股份有限公司SIEYUAN ELECTRIC CO., LTD.思源电气股份有限公司版权所有。
修订日期：2008.5.5版本号：3.01本公司保留变更说明书的权利。
是本成套装置的两大特点，可内置故障录波功能使您能够直观看到消弧线圈补偿速度、补偿效果，以及补偿电流是否存在谐波，可内置选线使得消弧和选线功能有机配合，准确可靠。
是思源电气股份有限公司拥有的注册商标。
目录欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套 ------------------------------------------ 3 如何使用这本说明书 ------------------------------------------------------------------------------------------------ 4 第一章概述 ----------------------------------------------------------------------------------------------------------- 5 1.1装置用途 ----------------------------------------------------------------------------------------------------------- 5 1.2主要特点 ----------------------------------------------------------------------------------------------------------- 6 1.3技术指标 ----------------------------------------------------------------------------------------------------------- 7 1.4成套装置组成 ----------------------------------------------------------------------------------------------------- 8 第二章工作原理 ----------------------------------------------------------------------------------------------------- 9 2.1产品型号说明 ----------------------------------------------------------------------------------------------------- 9 2.2系统图 ------------------------------------------------------------------------------------------------------------- 10 2.3接地变压器 ------------------------------------------------------------------------------------------------------- 11 2.4调容式消弧线圈 ------------------------------------------------------------------------------------------------- 12 2.5自动调谐及选线控制器 ---------------------------------------------------------------------------------------- 13 2.6阻尼电阻 ---------------------------------------------------------------------------------------------------------- 14 2.7并联中电阻 ------------------------------------------------------------------------------------------------------- 15 2.8中性点电压互感器 ---------------------------------------------------------------------------------------------- 16 2.9调容柜 ------------------------------------------------------------------------------------------------------------- 16 2.10控制屏 ----------------------------------------------------------------------------------------------------------- 17 2.11隔离开关--------------------------------------------------------------------------------------------------------- 17 第三章操作说明 ---------------------------------------------------------------------------------------------------- 18 3.1面板布置 ---------------------------------------------------------------------------------------------------------- 18 3.2操作说明 ---------------------------------------------------------------------------------------------------------- 18 3.2.1菜单结构-------------------------------------------------------------------------------------------------------- 18 3.2.2菜单项说明----------------------------------------------------------------------------------------------------- 19 3.2.3报警提示-------------------------------------------------------------------------------------------------------- 25 3.2.4 故障录波 ------------------------------------------------------------------------------------------------------- 25 第四章运行维护注意事项 ------------------------------------------------------------------------------------- 26 4.1总则 ---------------------------------------------------------------------------------------------------------------- 26 4.2正常运行时注意事项 ------------------------------------------------------------------------------------------- 26 4.3系统单相接地时注意事项 ------------------------------------------------------------------------------------- 29 4.4装置异常时注意事项 ------------------------------------------------------------------------------------------- 29 4.5维护注意事项 ---------------------------------------------------------------------------------------------------- 30 服务承诺 -------------------------------------------------------------------------------------------------------------- 31XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书订货须知 -------------------------------------------------------------------------------------------------------------- 32 联系方式 -------------------------------------------------------------------------------------------------------------- 33 附录1 电容电流估算 --------------------------------------------------------------------------------------------- 34 附录2 部分油浸式消弧线圈的技术数据 --------------------------------------------------------------------- 36 附录3 部分干式消弧线圈的技术数据 ------------------------------------------------------------------------ 38 附录4 部分油浸式接地变压器的技术数据 ------------------------------------------------------------------ 40 附录5 部分干式接地变压器的技术数据 --------------------------------------------------------------------- 42 附录6 并联中电阻箱参考尺寸 --------------------------------------------------------------------------------- 44 附录7 组合柜尺寸 ------------------------------------------------------------------------------------------------ 45欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套思源电气股份有限公司在总结XHK系列消弧线圈自动调谐成套装置多年运行经验的基础上，采纳广大用户的意见，开发研制了XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置。
顺特调匝式消弧线圈安装使用说明书自动调谐消弧线圈接地装置安装使用说明书1.导言我国的配电网绝大多数是中性点不接地电网，单相接地故障是配电网常见的故障之一。
随着配电网规模的扩大和大量采用地下电缆，当发生单相接地故障时，接地电流很大。
如果接地电弧不能可靠熄灭，就会迅速发展为相间短路，引起线路跳闸，供电中断。
如果接地电弧发展为间歇性的熄灭与重燃，就会引起弧光接地过电压，危及电气设备的绝缘。
在电网中性点安装消弧线圈是降低接地电流、抑制电弧接地过电压的有效措施。
过去，我国电网中广泛使用的手动分接式消弧线圈由于不能随电网参数的变化自动补偿而逐渐被淘汰，大部分已被自动调谐消弧线圈取代。
顺特电气生产的xhscztg、xhscztf、xhdcztg、xhdcztf型调匝式自动调谐消弧线圈接地装置，是用于6~35kv电压等级配电网的自动补偿单相接地故障电流的智能化成套电气设备。
此装置采用先进的西门子可编程控制器plc为智能控制核心并配以性能优异的有载调节开关，可准确实时测量电网线路的对地容抗，自动补偿单相接地电流，补偿效果好，运行可靠性高，可大大提高电网的供电可靠性，是配电网必不可少的电气设备。
2.工作原理中性点不接地电网发生单相接地时，如图1所示。
若无消弧线圈，则通过接地点的电流为.ijd？？ea？J（ca？cb？cc）.若电网中性点加装消弧线圈，则通过接地点的电流为.ijd1ea？？J（ca？cb？cc）？JL图1单相接地电路图过去，配电网规模小，线路短，线路对地电容小。
单相接地时，接地电流很小，可以自行熄灭。
近年来，随着城乡电网改造工程的快速推进，配电网的规模越来越大。
为了城市的美丽，地下电缆在各个地方得到了广泛的应用。
因此，电网线路的接地电容比以前大得多。
电网发生单相接地故障时，接地电流大，接地电弧自身无法熄灭，因此需要安装消弧线圈将其熄灭。
在电网发生单相接地故障时，如果消弧线圈的感抗小于并接近于线路的对地容抗时，接地的容性电流就会被消弧线圈提供的感性电流完全补偿掉，接地电弧很容易就熄灭。
目录一.概述二.产品特点三.产品型号说明四.性能指标五.工作原理六.装置总体构成七.接地选线单元八.控制器操作说明九.控制器接线十.成套装置选型十一.成套装置安装十二.订货须知十三.产品保修.一．概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66KV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，3~10KV架空线路、35KV、66KV电缆线路，电网电容电流超过10A时；及3~10KV 电缆线路电容电流超过30A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。
（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
随着微电子技术的飞速发展及广泛应用，消弧线圈装置自应用于电力系统以来，也有了较大的发展。
我公司最新研制生产的ACHC调匝式微机控制消弧线圈自动跟踪补偿装置采用先进的PC104工控机系统，总线式结构，彩色液晶屏汉字显示，具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
此外，该装置还配有接地选线模块，采用有功功率法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于供电局、发电厂、冶金、煤炭、石油及化工等大型厂矿企业的变电站，适用电压等级6~66KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。
二．产品特点1、控制器采用工控机系统，运行稳定可靠。
2、采用彩色液晶全中文显示，参数显示、设置及查询方便直观，3、内嵌高压接地选线模块，采用有功功率法，使选线快速准确。
6.4 35kV中性点消弧线圈接地装置技术规范6.4.1成套设备型式：成套装置型号：THT-ZXHK-38.5/25电容电流测量误差：<2%脱谐度不超过：10%安装点电网中性点位移电压小于标称相电压的15%伏安特性：在0～110%额定电压范围内线性度极佳。
接地响应时间：小于60ms6.4.2接地变型式：全绝缘户内三相自冷铜芯干式接地变压器，高压侧采用Z型接线，接线组别为ZN，yn11。
容量:550kVA。
型号：THT-DKSC-800/38.5-250/0.4额定电压： 38.5kV额定中性点电流：25A频率：50Hz相数：三相接线组别：ZN，yn11温升：100K绝缘水平：工频(1min)耐受电压：85kV（有效值），雷电冲击耐受电压：200kV 绝缘子爬电比距：3.1cm/kV局放：10pC冷却方式：自冷绝缘耐热等级：F级噪音：离本体2米处，≤55dB6.4.3消弧线圈绝缘结构：干式，全绝缘型号：THT-XHC-38.5/25-Z额定容量：550kVA额定电压：38.5/ 3 kV额定电流：25A相数：单相绝缘水平：工频(1min)耐受电压：85kV（有效值），雷电冲击耐受电压：200kV 绝缘耐热等级：F级绝缘子爬电比距：3.1cm/kV冷却方式：自冷最大电流至少连续运行2小时。
无谐波电流。
6.4.4调谐装置型号：BPK200-35/75-14Z机械寿命：50万次满足消弧装置对残流和脱谐度调节的精度要求主要性能指标：工作电压：交流220V直流110V（220V）功率损耗＜100W二次耐压：2000V，1min绝缘电阻：＞10MΩ6.4.5 阻尼电阻控制装置能满足运行中绝缘要求和动热稳定要求短时允许电流：(5s) 240A直流电阻允许误差：<±2%阻尼电阻控制装置对地绝缘电阻大于：100MΩ当电网发生单相接地故障后，阻尼电阻控制装置立即被可靠短路。
无需电源，一次二次完全隔离，双重保护。
6KV消弧线圈装置运行规程海南基地2023年11月目录1. 总则........................................... 错误!未定义书签。
2. 引用原则....................................... 错误!未定义书签。
3. 系统图及有关术语阐明........................... 错误!未定义书签。
4. 运行巡检项目及规定............................. 错误!未定义书签。
4.1. 平常巡检项目和规定............................. 错误!未定义书签。
4.2. 定期巡检项目和规定............................. 错误!未定义书签。
5. 消弧线圈装置旳平常维护......................... 错误!未定义书签。
6. 消弧线圈装置旳操作............................. 错误!未定义书签。
6.1. 消弧线圈装置旳倒闸操作......................... 错误!未定义书签。
6.1.1. 由运行转热备................................ 错误!未定义书签。
6.1.2. 由热备转冷备................................ 错误!未定义书签。
6.1.3. 由冷备转检修................................ 错误!未定义书签。
6.1.4. 由检修转冷备................................ 错误!未定义书签。
6.1.5. 由冷备转热备................................ 错误!未定义书签。
6.1.6. 由热备转运行................................ 错误!未定义书签。
THT-PXHK偏磁式消弧线圈自动跟踪补偿控制系统使用说明书( 4.01版)保定天威恒通电气有限公司BAODING TIANWEI HENGTONG ELECTRIC. ,LTD引言我国的城市电网及厂矿企业的中压系统，大部分为中性点不接地(即小电流接地)系统。
这种系统在发生单相接地时，电网仍可带故障运行一定时间，这就大大降低了运行成本，提高了供电系统的可靠性。
但当发生单相接地故障时，接地电容电流很大，如果接地电弧发展为间歇性的熄灭与重燃，往往会引起弧光接地过电压，危及电气设备的绝缘，给供用电设备造成了极大的危害。
如果接地电弧不能可靠熄灭，弧光接地过电压可能会引发其他非故障相的绝缘破坏，迅速发展为相间短路，引起线路跳闸，供电中断。
防止这种危害的方法之一就是在中性点和地之间串接一个电抗器，这个电抗器也就是通常所说的消弧线圈。
它能有效的减少接地点电流，从而达到自动熄灭电弧的目的。
保定天威恒通电气有限公司研制生产的偏磁式消弧线圈自动跟踪补偿系统，可准确的实时测量电网对地电容电流，并对电网接地电容电流实施快速自动补偿，可有效地抑制弧光接地过电压危害，是广大中压配电网络优选的接地电器设备。
1、系统概述我公司生产的THT-PXHK（C）偏磁式消弧线圈自动跟踪补偿控制系统主要应用于6kV～66kV中性点不接地电网中，也广泛应用于矿山、煤炭、化工及大中城市中高压配电网络。
当电网发生单相接地时，本系统用来自动跟踪补偿电网中单相接地电容电流，对电网电容电流自动实施最佳补偿，使故障点残流小于5A，可有效抑制弧光过电压，预防由此而引发的相间短路等故障。
本系统可根据用户要求，整定为用户要求的理想状态。
2、型号说明THT——3、系统装置特点3.1偏磁式消弧线圈本体★ 偏磁式消弧线圈本体电感瞬间连续可调，调节速度快。
★偏磁式消弧线圈本体全静态结构，内部无任何机械运动部件，无触点、可靠性高，使用寿命长。
3.2偏磁式消弧线圈控制器★ 新型芯片电路设计，抗干扰性强控制器选用DSP芯片控制，采用大屏幕点阵液晶显示器，显示运行状态和参数，电磁兼容指标达到IV级，稳定可靠。
★调节精度高，响应速度快微机实时检测电网电容电流，测量精度高；利用施加直流励磁电流，改变铁芯上的磁导，可以带高压状态以毫秒级速度调节电抗值，响应速度快，补偿响应时间不超过20ms；并具有电容电流追忆和自检功能。
★ 动态补偿，无须阻尼电阻采用自动跟踪动态补偿方式，单相接地后补偿脱谐度小于5%，从根本上解决了补偿系统串联谐振过电压的问题，无须外加阻尼电阻，不存在由于控制死区而引发电阻崩烧的问题。
★ 调节范围大补偿电流调节范围大，上下限之比最大可达10倍。
★ 完善的控制功能a)可实现两台并列运行b)汉字液晶显示，人机界面友好c)RS485串行接口，可实现系统组网★ 电控无级连续、静态可调偏磁式消弧线圈，用施加直流励磁电流，改变铁芯的磁导，从而达到改变消弧线圈电抗值的目的，它可以带高压以电的速度按一定的设计曲线调节电感值，故没有抽头，实现了无级、连续、静态的调节。
★ 手动/自动方式切换功能4偏磁式消弧线圈工作原理保定天威恒通电气有限公司研制生产的偏磁式消弧线圈自动跟踪补偿控制系统采用交流线圈内布置一个磁化铁芯段，通过施加直流励磁电流改变铁心的磁导，从而实现电感的连续可调。
当电网发生单相接地故障时，该系统能瞬间调整电感，补偿接地电容电流。
该系统以其电控无级连续、静态可调的优良技术性能，领先于行业，是传统的调气隙、有载调匝、有载调容型消弧线圈的换代产品。
下图所示为偏磁式消弧线圈原理框图，其基本原理是利用施加直流励磁电流，改变铁芯的磁导，从而达到改变消弧线圈电抗值的目的，它可以带高压以电的速度调节电感值。
在电网正常运行时，不施加励磁电流，将消弧线圈调整到远离谐振点的状态，避免串联谐振过电压的产生，而无须阻尼电阻，同时实时检测电容电流的大小，当电网发生单相接地故障后，瞬间调节消弧线圈，实施最佳补偿。
5、系统的组成THT-PXHK偏磁式消弧线圈自动跟踪补偿控制系统由三部分组成：微机控制柜、偏磁式消弧线圈本体、接地变压器。
其中接地变压器和消弧线圈可以为干式也可以为油浸式，微机控制柜为标准屏体，屏体上装有自动跟踪补偿控制器、仪表盘、整流设备等。
产品的型号及技术参数6KV消弧线圈 10KV消弧线圈 35KV消弧线圈型号 最大补偿电流 型号 最大补偿电流型号 最大补偿电流THT-PXHK—6/10 10 THT-PXHK—10/1010 THT-PXHK—35/1010 THT-PXHK—6/2020 THT-PXHK—10/2020 THT-PXHK—35/2020 THT-PXHK—6/3030 THT-PXHK—10/3030 THT-PXHK—35/3030 THT-PXHK—6/4040 THT-PXHK—10/4040 THT-PXHK—35/4040 THT-PXHK—6/5050 THT-PXHK—10/5050 THT-PXHK—35/5050 THT-PXHK—6/6060 THT-PXHK—10/6060 THT-PXHK—35/6060 THT-PXHK—6/7070 THT-PXHK—10/7070 THT-PXHK—35/7070 THT-PXHK—6/8080 THT-PXHK—10/8080 THT-PXHK—35/8080 THT-PXHK—6/9090 THT-PXHK—10/9090 THT-PXHK—35/9090 THT-PXHK—6/100100 THT-PXHK—10/100100 THT-PXHK—35/100100 THT-PXHK—6/120120 THT-PXHK—10/120120THT-PXHK—6/140140 THT-PXHK—10/140140THT-PXHK—6/160160 THT-PXHK—10/160160THT-PXHK—6/180 180 THT-PXHK—10/180180THT-PXHK—6/200 200 THT-PXHK—10/200200以上数据供参考，我公司保留更改数据的权利，并接受特殊订货。
5.1控制柜控制柜型号与系统型号相同5.1.1控制柜为标准PK-10屏体，尺寸为800*600*2260(长*宽*高)mm 5.1.2控制柜使用条件①海拨高度：不超过4500m②环境温度：-10℃～+40℃，通风良好 ③相对湿度：不大于90%（25℃）,④安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃,无导电尘埃。
⑤无剧烈震动和冲击，垂直度不超过5度 特殊使用条件，请在订货时详细提出5.2偏磁式消弧线圈本体5.2.1型号说明THT —XH /5.2.2偏磁式消弧线圈常用规格型号及外形尺寸5.2.2.1油浸式偏磁式消弧线圈常用规格型号及外形尺寸外型尺寸型 号电压等级 （V ）补偿范围L B H CTHT-XH-6/30 6300 4-30 1380 1150 1690 500 THT-XH-6/50 6300 5-50 1460 1190 1700 550 THT-XH-6/70 6300 5-70 1500 1230 1750 600 THT-XH-6/90 6300 10-90 1550 1280 1780 650 THT-XH-6/110 6300 15-110 1650 1350 1860 800 THT-XH-10/30 10500 4-20 1500 1200 1750 550 THT-XH-10/50 10500 5-50 1580 1270 1800 600 THT-XH-10/70 10500 5-70 1660 1340 1850 650 THT-XH-10/90 10500 10-90 1750 1420 1900 700 THT-XH-10/110 10500 15-110 1840 1490 1950 750 THT-XH-35/30 38000 4-30 2150 1150 2550 850 THT-PH-35/50 38000 5-50 2250 1200 2600 1000 THT-XH-35/70 38000 5-70 2400 1300 2700 1150 THT-XH-35/90 38000 10-90 2600 1500 2900 1300 THT-XH-35/110 38000 15-110 2800 1700 3100 1500以上数据供参考，我公司保留更改数据的权利，并接受特殊订货5.2.2.2干式偏磁式消弧线圈常用规格型号及外形尺寸THT-XHG-10/150 10.5 150 **** **** 1680 1070 820 THT-XHG-10/200 10.5 200 1690 1200 1760 1070 820 THT-XHG-35/40 38 40 2000 1200 1950 1070 1070 THT-XHG-35/80 38 80 2396 2000 1308 1070 1070以上数据供参考，我公司保留更改数据的权利，并接受特殊订货 5.3地等。
