浅谈FANUC0iD系统数控机床故障诊断与维修1. 引言1.1 引言简介数统计等。
FANUC0iD系统是数控机床行业中常见的一个系统，其稳定性和高效性备受用户青睐。
在日常使用中，数控机床也会出现各种故障，需要及时进行诊断和维修。
本文将从FANUC0iD系统的概述、数控机床故障诊断方法、维修技巧、常见故障及解决方法以及预防措施等方面进行讨论，帮助读者更好地了解和掌握数控机床故障诊断与维修的知识，提高维护效率和机床的使用寿命。
通过深入的学习和实践，可以更好地应对各种机床故障，提高工作效率，保障生产安全和质量。
本文将对这一话题进行全面剖析，希望能为广大读者提供有益的指导和帮助。
2. 正文2.1 FANUC0iD系统概述FANUC0iD系统是一种先进的数控系统，由日本FANUC公司研发。
该系统具有高精度、高稳定性、高效率等优点，广泛应用于各种数控机床中。
FANUC0iD系统主要包括机床控制器、伺服驱动器、I/O模块等组成部分。
其控制器采用先进的数字化控制技术，能够实现高速、高精度的运动控制。
伺服驱动器采用先进的矢量控制技术，能够实现精准的位置控制。
I/O模块用于与外部设备进行数据交换，实现机床的自动化控制。
FANUC0iD系统还具有友好的人机界面，操作简单方便。
用户可以通过触摸屏或键盘输入指令，实现对机床的控制和监控。
系统还具有故障诊断功能，能够及时发现机床故障并给出相应的解决方法。
FANUC0iD系统是一种功能强大、性能稳定的数控系统，能够满足各种机床加工需求。
在使用过程中，只需要按照正常的操作流程进行操作，即可实现高效、精确的加工。
2.2 数控机床故障诊断方法数、段落分布等。
数控机床故障诊断是维修工作中的重要环节，正确的诊断方法可以帮助快速准确地找出故障原因，从而提高维修效率和机床的利用率。
以下是一些常用的数控机床故障诊断方法：1. 观察法维修人员可以通过仔细观察数控机床运行过程中的现象来初步判断故障的可能原因。
浅谈FANUC0iD系统数控机床故障诊断与维修随着工业自动化的发展，数控机床在制造业中发挥着越来越重要的作用。
FANUC0iD系统是目前应用广泛的一种数控系统，其稳定性和可靠性备受认可。
即使是最先进的设备也难免出现故障，而及时的故障诊断和维修显得尤为重要。
本文将就FANUC0iD系统数控机床的常见故障诊断与维修进行简要介绍。
一、常见故障诊断1. 机床操作故障FANUC0iD系统数控机床的操作故障是最为常见的一类故障。
操作故障可能由于人为操作不当、程序设置错误、参数设定不合理等原因导致。
在诊断时，首先要对操作过程进行详细了解，并参考操作手册和数控系统的设定参数，逐步排除可能的故障原因。
通常情况下，操作故障可以通过重新设置程序、校正参数等简单方法解决。
2. 机械故障机械故障是指数控机床的各部件在工作时出现的故障。
主轴、伺服电机、传动系统等部件的损坏或老化都可能导致机床的机械故障。
在诊断机械故障时，需要对机床各个部分进行仔细检查，查找可能存在的故障点，然后进行维修或更换损坏部件。
还需要留意机械部件的润滑情况，有时机床因为润滑不良也会出现故障。
3. 电气故障电气故障是指数控机床的电气部分出现的故障。
包括电路板损坏、连接线路断开、电源供应不稳定等问题。
在诊断电气故障时，需要使用电气测试仪器对电路进行检测，找出具体的故障点，然后进行修复或更换损坏部件。
也需要对电源系统进行定期检查和维护，确保电气部分的正常运行。
4. 程序故障FANUC0iD系统数控机床的程序故障是指数控系统在运行过程中出现的程序错误或异常。
程序设计错误、代码编写问题、参数设置不当等都可能导致程序故障。
在诊断程序故障时，可以通过调试程序、修改错误代码等方法解决问题。
还需要对程序进行严格的测试和检验，确保其运行稳定性和可靠性。
二、常见维修方法1. 备件更换在进行故障维修时，如果发现机床的部件损坏或老化严重，就需要进行备件更换。
损坏的主轴、伺服电机、传动系统等部件都需要及时更换以恢复机床的正常运行。

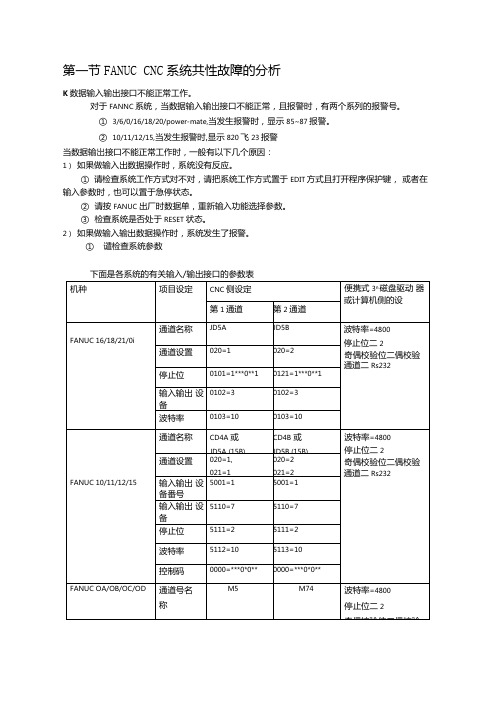

第一节FANUC CNC系统共性故障的分析K数据输入输出接口不能正常工作。
对于FANNC系统，当数据输入输岀接口不能正常，且报警时，有两个系列的报警号。
①3/6/0/16/18/20/power-mate,当发生报警时，显示85~87报警。
②10/11/12/15,当发生报警时,显示820飞23报警当数据输岀接口不能正常工作时，一般有以下几个原因：1）如果做输入出数据操作时，系统没有反应。
①请检查系统工作方式对不对，请把系统工作方式置于EDIT方式且打开程序保护键，或者在输入参数时，也可以置于急停状态。
②请按FANUC出厂时数据单，重新输入功能选择参数。
③检查系统是否处于RESET状态。
2）如果做输入输出数据操作时，系统发生了报警。
①谴检查系统参数下面是各系统的有关输入/输出接口的参数表电缆接线下图是FANUC系统到机床面板的连接中继终端CNC侧机床面板的连接中继终端另外：从中继终端到外部输入/输出设备25芯（终端）9芯（I/O）机25芯（终端）25芯（I/O机器）器3）外部输入输出设备的设定错误或硬件故障外部输入输岀设备有FANUC纸带穿孔机，手持磁盘盒，，FANUC P-G,计算机等设备。
在进行传输时，要确认：a、电源是否打开b、波特率与停止位是否与FANUC系统的数据输入输岀参数设定匹配。
C、硬件有何故障。
d、传输的数据据格式是否为ISO/EIAoe、数据位设定是否正确，一般为7位。
4） CNC系统与通讯有关的印刷板0 存储板或主板3 主板6 显示器屏幕C板11 主板或显示器屏幕/MDI控制板15A BASE 015B MAIN CPU 板或OPTI 板16/18 MAIN板上的通讯接口模块Oi I/O接口板21 I/O接口板161/181 主板POWER MATE 基板6）当FAMCC系统与计算机进行通讯时，要注意：a.计算机的外壳与CNC系统同时接地。
b.不要在通电的情况下拔连接电缆。
FANUC系统共性故障分析和排除一、FANUC系统概述FANUC系统是一种常用于工业机器人和数控机床中的控制系统，由FANUC公司开发并推出。
FANUC系统具有高性能、稳定性和可靠性的特点，被广泛应用于各种工业领域。
然而，由于系统的复杂性，以及长时间运行中可能出现的各种问题，导致系统故障成为影响设备正常运行的一个重要因素。
二、FANUC系统的常见故障1.通信故障：FANUC系统中，由于通信硬件或软件的故障，可能导致控制系统与外部设备之间无法正常通信，造成设备操作受阻。
通信故障的排查需要检查通信线路、通信接口、通信协议等多个方面，以确定故障原因。
2.电源故障：FANUC系统中，由于电源供应不稳定或者电源线路故障，可能导致设备无法正常启动或者运行。
电源故障的排查需要检查电源输入输出是否正常，是否存在电源波动或者过载等问题。
3.硬件故障：FANUC系统中，由于硬件故障，可能导致系统一些功能无法正常使用，或者整个系统无法正常运行。
硬件故障的排查需要检查硬件组件的工作状态，如电路板、传感器、执行器等，以确定哪些硬件影响了系统的正常运行。
4.软件故障：FANUC系统中，由于软件程序出错或者系统配置不当，可能导致系统运行异常或者无法启动。
软件故障的排查需要检查软件程序的逻辑性和正确性，以及系统配置是否符合要求。
5.温度故障：FANUC系统中，由于温度过高或者过低，可能导致硬件故障或系统异常。
温度故障的排查需要检查设备的散热系统是否正常工作，以及环境温度是否符合设备使用要求。
6.机械故障：FANUC系统中，由于机械部件磨损或者配合不良，可能导致设备在运行过程中出现卡滞或者振动等问题。
机械故障的排查需要检查设备机械结构的各个部分，确定哪些部件需要更换或调整。
7.人为操作不当：FANUC系统中，由于人为操作不当或者误操作，可能导致系统设置错误或者功能错误，影响设备正常运行。
人为操作不当的排查需要检查设备操作记录和操作人员技能水平，找出错误的操作环节。
发那科数控系统故障维修一、引言发那科数控系统是一种高精度、高效率的数控系统，广泛应用于机械加工行业。
然而，在使用过程中，难免会遇到一些故障问题。
本文将从常见故障原因和解决方法两个方面，对发那科数控系统的故障维修进行探讨。
二、常见故障原因1. 电源故障：发那科数控系统的电源出现问题是导致故障的常见原因之一。
可能是电源线路接触不良、电源电压不稳定等。
解决方法是检查电源线路，确保接触良好，并使用稳定可靠的电源。
2. 通信故障：发那科数控系统通过与其他设备的通信实现工作，如果通信出现故障，将导致系统无法正常运行。
可能的原因包括通信线路连接错误、通信接口故障等。
解决方法是检查通信线路连接是否正确，确保通信接口无故障。
3. 机械故障：机械部件故障也会影响发那科数控系统的正常运行。
例如，电机损坏、传感器故障等。
解决方法是检查机械部件，修复或更换故障部件。
4. 软件故障：发那科数控系统的软件问题也是故障的常见原因之一。
可能是程序错误、参数设置错误等。
解决方法是检查程序代码，确保正确无误，并进行参数设置的审查与调整。
三、解决方法1. 故障排查：在进行故障维修之前，首先需要进行故障排查，确定故障原因。
可以通过检查错误代码、查看故障日志等方法进行排查。
2. 故障修复：根据故障排查的结果，采取相应的修复措施。
例如，对于电源故障，可以检查电源线路，确保接触良好；对于通信故障，可以检查通信线路连接是否正确。
3. 系统调试：在故障修复后，需要对发那科数控系统进行系统调试，确保系统能够正常运行。
可以通过运行简单的程序，检查系统各个功能是否正常。
4. 故障预防：为了避免故障的再次发生，需要进行一些预防措施。
例如，定期检查电源线路，确保接触良好；定期检查机械部件，进行维护保养。
四、故障维修的注意事项1. 安全第一：在进行故障维修时，要确保自身安全。
例如，断开电源，避免触碰高压部件等。
2. 谨慎操作：在进行故障维修时，要谨慎操作，避免造成更大的损坏。
发那科FANUC 0系统的疑难故障分析及排除(100例)数控产品网 2008-06-04 来源：网络转载阅读:7885次[ 内容简介 ]发那科FANUC 0系统的疑难故障分析及排除(100例)序号故障征兆故障原因解决办法1当选完刀号后，X、Y轴移动的同时，机床也进行换刀的动作，但是，X、Y轴移动的距离，与X、Y轴的移动指令不相吻合，并且每次的实际移动距离与移动指令之差还不一样没有任何报警，应属于参数问题。
1．修改参数0009号TMF，由0000****修改为0111****，该故障得以解决。
当0009=0000****时，TMF=16msec。
当0009=0111****时，TMF=128msec。
2．冬天，有可能润滑油的黏度大。
2手动脉冲发生器偶尔失效手动脉冲发生器的信号回路产生故障1. 确认手动脉冲发生器是否正常。
2. 更换存储板3机床不能回机床参考点检查参数534，最好在200~500之间1）把机床移动至坐标的中间位置再试试。
2）更换电机位置编码器4机床工作三小时，X轴发现振动声音在显示器屏幕上没有报警，是由参数设置不正确而引起的1）、修改8103#2=0→12）、修改8121=120→1005进给轴低速运行时，有爬行现象调整参数1）调整伺服增益参数；2）调整电机的负载惯量化。
6机床回参考点时，每次返回参考点时的位置都不一样调整参数重新计算并调整参考计数容量的值，即参数4号~7号或者参数570~573的值7切削螺纹时，乱扣更换了位置编码器和主轴伺服放大器及存储板都无效时参数49号设定不对，修改参数49#6由0→1。
8不能进行螺纹切削位置编码器反馈信号线路1）更换主轴位置编码器；2）修改参数；9在单脉冲方式下，给机床1μ指令，实际走30μ的距离。
参数问题参数8103设定错误，修改8103#5由1→010车床：用MX不能输入刀偏量未设参数参数10#7位设111X、Y轴加工圆度超差没有报警调整参数：1）伺服的增益：要求两轴一致。
DGN 0700a.700#0 （CFIN）：M、S、T 功能正在执行b.700#1（CMTN）：自动运行的指令正在执行c.700#2（CDWL）：暂停指令正在执行d.700#3（CINP）：正在执行到位检查e.700#4（COVZ）：倍率为0%f.700#5（CITL）：互锁信号输入g.700#6（CSCT）：等待主轴速度到位信号DNG701#6：CRST 即急停、外部复位、MDI键盘的复位信号输入；2）检查是否有互锁信号输入；3）检查是否输入了起动互锁信号，即G120#1；4）当PARAM24#2=1时，主轴速度到达信号SAR有效，即当主轴没有到达规定的速度时，机床不能自动运行；5）检查快速进给速度PARAM518~521；6）检查快速进给倍率，这还取决于PRM003#4（OVRI）的设定值。
其中F0=PRM533G116#7（ROV1）G117#7（ROV2）25 在自动运行状态下突然停机有急停外部复位等信号输入1）查诊断712号2）检查G121.4#4(*ESP)急停信号G121#7(ERS)外部复位信号G104#6（RRW）复位倒转信号G121#6（*SP）暂停信号G116#1（SBK）单段执行程序信号26 开机后，约半个小时MDI键盘子上的某些键，如PAGE 键，光标键失效操作面板的输入信号不正常1）检查MDI键盘是否正确接地。
2）更换存储板A16B-2201-010*。
27 MDI方式总为G90或G91 MDI方式下设定了G90或G91模态在"SETTING"画面设定ABS（其它系统也可这样做。
）28 系统通不上电，并且把系统控制板一块一块地卸掉，发现卸掉存储板后，可以通电由于在通讯中，通讯接口芯片75188，75189的±15V工作电压与0V之间短路所致更换存储板A16B-2201-010*，或A16B-1212-021*，由于更换存储板，当然需要重新输入以下数据：a.系统参数，b.PMC参数c.O9000以后的程序，d.宏变量或P-CODE 等29 机床的操作面板的所有开关都不起作用，即所有输入/输出点不起作用测量输入/输出板的+24D，因为+24D 是输入/输出板上信号接受器的工作电压如果+24D的电压值为OV，或在断电的情况下测量+24D与0V之间的电阻在0至几十欧姆时，请同时更换主板与存储板30 显示器屏幕字符显示不正常显示器屏幕显示回路出现问题1）主板上的字符显示ROM是否装好；2）更换显示器屏幕；3）调整显示器屏幕；4）更换主板31 显示器屏幕上字符正常，但在EDIT方式下，不见光标显示器屏幕显示回路出现故障1）清洗主板。
发那克（FANUC）故障与维修经验总结发那克(FANUC)故障与维修经验总结cnc,电脑锣数控机床的故障分析:数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。
但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。
我公司有几十台数控设备，数控系统有多种类型，几年来这些设备出现一些故障，通过对这些故障的分析和处理，我们取得了一定的经验。
下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。
一、NC系统故障1．硬件故障有时由于NC系统出现硬件的损坏，使机床停机。
对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。
例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC采用S5─130W／B，一次发生故障，通过NC 系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。
通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。
经专业厂家维修，故障被排除。
例二、另一台机床也是采用SINUMERIK SYSTEM3数控系统，其加工程序程序号输入不进去，自动加工无法进行。
经确认为NC系统存储器板出现问题，维修后，故障消除。
例三、一台采用德国HEIDENHAIN公司TNC155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。
经检查发现NC系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。
2．软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。
还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。
浅谈FANUC0iD系统数控机床故障诊断与维修FANUC0iD系统数控机床是一种高精度、高性能的数控机床，广泛应用于各种工业领域。
随着数控机床的不断使用，故障也是不可避免的问题。
本文将就FANUC0iD系统数控机床故障诊断与维修进行浅谈，希望对广大数控机床操作人员和维修人员有所帮助。
一、常见故障种类1、通讯故障：FANUC0iD系统数控机床通讯故障可能是由于通讯线路故障、通讯卡故障或者软件设置问题引起的。
通讯故障一般会导致数控机床与外部设备无法正常通讯，影响数控机床的正常工作。
2、电气故障：电气故障可能会导致数控机床某些部件无法正常工作，如伺服驱动器故障、电源故障等，都可能引起数控机床的故障。
3、机械故障：机械故障主要是指数控机床的各种机械部件出现故障，如导轨、滑块、主轴等，这些故障会直接影响数控机床的加工精度和加工质量。
4、液压气压故障：液压气压系统故障会导致数控机床的液压气压系统无法正常工作，直接影响数控机床的加工效果。
二、故障诊断1、设备检查：当数控机床出现故障时，首先需要对设备进行全面的检查，包括检查通讯线路、电气连接、机械部件和液压气压系统等，排除设备本身的故障。
2、故障现象记录：在进行故障诊断时，需要仔细记录故障现象，包括故障发生的时间、频率、具体表现等，这些信息对于判断故障原因非常重要。
3、故障代码查询：FANUC0iD系统数控机床在出现故障时会显示相应的故障代码，可以通过查询相应的故障代码手册来判断故障原因。
4、仪器检测：对于一些复杂的故障，可能需要借助一些专业的检测仪器来进行检测，如多用表、示波器等。
通过以上方法进行故障诊断，可以初步确定故障原因，接下来需要进行相应的维修工作。
三、故障维修1、通讯故障维修：针对通讯故障，需要检查通讯线路是否连接正常，排除通讯线路故障；检查通讯卡是否故障，如有必要可以更换新的通讯卡；检查软件设置是否正确，如有必要可以重新设置软件。
2、电气故障维修：对于电气故障，需要检查电气连接是否松动、烧坏等，及时进行修复；对于伺服驱动器故障或者电源故障，可能需要更换新的伺服驱动器或者电源。
发那科FANUC 0系统的疑难故障分析及排除(100例)数控产品网 2008-06-04 来源：网络转载阅读:7885次[ 内容简介 ]发那科FANUC 0系统的疑难故障分析及排除(100例)序号故障征兆故障原因解决办法1当选完刀号后，X、Y轴移动的同时，机床也进行换刀的动作，但是，X、Y轴移动的距离，与X、Y轴的移动指令不相吻合，并且每次的实际移动距离与移动指令之差还不一样没有任何报警，应属于参数问题。
1．修改参数0009号TMF，由0000****修改为0111****，该故障得以解决。
当0009=0000****时，TMF=16msec。
当0009=0111****时，TMF=128msec。
2．冬天，有可能润滑油的黏度大。
2手动脉冲发生器偶尔失效手动脉冲发生器的信号回路产生故障1. 确认手动脉冲发生器是否正常。
2. 更换存储板3机床不能回机床参考点检查参数534，最好在200~500之间1）把机床移动至坐标的中间位置再试试。
2）更换电机位置编码器4机床工作三小时，X轴发现振动声音在显示器屏幕上没有报警，是由参数设置不正确而引起的1）、修改8103#2=0→12）、修改8121=120→1005进给轴低速运行时，有爬行现象调整参数1）调整伺服增益参数；2）调整电机的负载惯量化。
6机床回参考点时，每次返回参考点时的位置都不一样调整参数重新计算并调整参考计数容量的值，即参数4号~7号或者参数570~573的值7切削螺纹时，乱扣更换了位置编码器和主轴伺服放大器及存储板都无效时参数49号设定不对，修改参数49#6由0→1。
8不能进行螺纹切削位置编码器反馈信号线路1）更换主轴位置编码器；2）修改参数；9在单脉冲方式下，给机床1μ指令，实际走30μ的距离。
参数问题参数8103设定错误，修改8103#5由1→010车床：用MX不能输入刀偏量未设参数参数10#7位设111X、Y轴加工圆度超差没有报警调整参数：1）伺服的增益：要求两轴一致。
2）伺服控制参数：见伺服参数说明书。
3）加反向间隙补偿。
12轮毂加工车床，当高节奏地加工轮毂时，经常出现电源单元和主轴伺服单元的模块严重烧毁由于主轴频繁高低速启动更换电源控制单元和主轴伺服控制单元的功率驱动模块。
并用A50L-0001-0303替换以前使用的功率模块。
13立式加工中心，按急停，Z轴往下下降2mmZ轴电机的制动器回路处理不妥1）按伺服的说明书，正确地设计Z轴的制动器回路；2）检查参数8X05#6=1、8X83=200左右。
14加工中心：Z轴运动时产生振动，并且通过交换印刷板实验确认Z轴控制单元及电机正常参数设置而引起的故障1）调整参数517。
2）检查并调整8300至8400之间的参数。
15X轴加工一段时间后，X轴坐标发生偏移如果更换电机编码器无效，应属机械故障1) 更换电机编码器,无效。
2) 检查并调整丝杆与电机之间的联轴节。
16主轴低速不稳，而且不能准停反馈信号不好1）检查确认主轴电机反馈信号插头是否松动。
2）更换主轴电机编码器。
3）更换定位用的磁传感器。
17当使用模拟主轴时，模拟电压没有输出1）主板上是否有87103芯片。
2）检查参数0539~542的数值或者重新计算和设定主轴箱的齿轮比。
3）更换主板。
18控制系统在运行模拟主轴时，没有模拟电压的输出模拟电压的输出回路有故障或参数有问题1）请确认SSTP*=1,即G120#6=12）设定模拟电压10V时所对应的最高转速成的参数，例如：对于T系列，设定PRM540=60003）在AUTO或MDI方式下，输入S指令，就可以用万用表在M12或M26端口上测量出SVC的输出。
4）如果没有，请更换主板19机床油泵不能启动，机床换刀时的油缸没有动作输入/输出板输出信号回路有故障1）检查输入/输出板上的元件TD62107是否有明显烧毁痕迹2）更换输入/输出卡或输入/输出卡上的元件TD6210720电源报警红灯亮，显示器屏幕没有显示外部电源有短路或内部印刷板电源短路1）测量+5V、+15V、+24V及+24E对地的电阻。
2）如果是系统印刷板内部短路造成，可把印刷板外接的信号线插座全部拔下，然后把印刷板一块一块地往下拔，每拔一块后，打开电源，直到发现拔下其中一块印刷板后，就可以通上电，这样可以认为是由该印刷板内部电源短路造成的。
21系统显示器屏幕上显示NOT READY查诊断G121.4=0，急停回路出现故障1)查电气图中的急停回路；2)查机床各轴的行程开关是否有断线，是否完好；3)把系统的参数，程序等全部清除后，重新输入参数、加工程序等系统数据。
22在手动或自动方式下机床都不运行1）位置画面显示的数字不变化1)诊断G121.4(*ESP信号)是否等于1;2)诊断G121.7(ERS信号)是否等于0；3)诊断G104.6(RRW信号)是否等于0;4)诊断G122#0，#1、#2的状态。
G122=*****101即JOG状态。
G122=*****001即AUTO状态。
5)到位检查是否在执行，请确认。
DGN800（位置偏差）>PRM500（到位宽度）。
6)检查各个轴互锁信号诊断G128#0~#3(ITX，ITY，ITZ，IT4)是否等于0。
7)检查倍率信号G121#0~#3（*OV1，*OV2，*OV4，*OV8）。
如果PRM03#4 （OVRI）=0，当G121=****1111时，倍率为100%。
8)检查JOG倍率信号G104#0~#3即JOV1、JOV2、JOV4、JOV8当JOV01到JOV8=0000时，其倍率为0%2）显示器屏幕上的位置显示数字在变化检查机床锁住信号，诊断G117#1是否等于0（即MLK信号）。
23在手动方式下，机床不能运行显示器屏幕上的位置显示数字不变化1)检查方式选择信号，诊断G122#2、#1、#0是否为101（即MD4、MD2、MD1信号）；2)检查进给轴及其轴方向的信号是否已输入系统，G116#3、#2，即-X、+X信号；3)到位检查是否在进行，确认DGN800（位置偏差）>PRM500（到位宽度）；4)检查参数PRM517或512、513、514、515，正常状况下，PRM517为3000；5)检查互锁信号是否已起作用；6)检查倍率信号*OV8、*OV4、*OV2、*OV1即诊断G121#3~#0，如果PRM3#4=0时，G121=****1111，其倍率为0%；当PRM3#4=1时G121=****0000，其倍率为10 0%。
7)检查JOG倍率信号，当诊断G104=****0000其倍率为0%；8)检查JOG进给率的参数设定，即RM559至562；9)对于车床类机床而言，应该确认目前是每分进给还是每转进给当PRM8#4=0时，JOG进给处于每分进给，反之则为每转进给。
24在自动方式下，机床不能运行1）机床起动的指示灯也不亮（CYCLE START）1）确认机床运行方式即G122#2~#0（MD4、MD2、MD1）若G122 =*****001，即AUTO方式。
若G122=*****000即MDI 方式。
2）检查运转起动（ST）信号是否输入，即G120#23）确认进给保持信号（*SP）即G121#5=1；2）机床起动指示灯亮，但不报警1）查诊断700DGN 0700a.700#0 （CFIN）： M、S、 T 功能正在执行b.700#1（CMTN）：自动运行的指令正在执行c.700#2（CDWL）：暂停指令正在执行d.700#3（CINP）：正在执行到位检查e.700#4（COVZ）：倍率为0%f.700#5（CITL）：互锁信号输入g.700#6（CSCT）：等待主轴速度到位信号DNG701#6：CRST 即急停、外部复位、MDI键盘的复位信号输入；2）检查是否有互锁信号输入；3）检查是否输入了起动互锁信号，即G120#1；4）当PARAM24#2=1时，主轴速度到达信号SAR有效，即当主轴没有到达规定的速度时，机床不能自动运行；5）检查快速进给速度PARAM518~521；6）检查快速进给倍率，这还取决于PRM003#4（OVRI）的设定值。
其中F0=PRM533G116#7（ROV1）G117#7（ROV2）25在自动运行状态下突然停机有急停外部复位等信号输入1）查诊断712号2）检查G121.4#4(*ESP)急停信号G121#7(ERS)外部复位信号G104#6（RRW）复位倒转信号G121#6（*SP）暂停信号G116#1（SBK）单段执行程序信号26开机后，约半个小时MDI键盘子上的某些键，如PAGE键，光标键失效操作面板的输入信号不正常1）检查MDI键盘是否正确接地。
2）更换存储板A16B-2201-010*。
27MDI方式总为G90或G91MDI方式下设定了G90或G91模态在"SETTING"画面设定ABS（其它系统也可这样做。
）28系统通不上电，并且把系统控制板一块一块地卸掉，发现卸掉存储板后，可以通电由于在通讯中，通讯接口芯片75188，75189的±15V工作电压与0V之间短路所致更换存储板A16B-2201-010*，或A16B-1212-021*，由于更换存储板，当然需要重新输入以下数据：a.系统参数，b.PMC参数c.O9000以后的程序，d.宏变量或P-CODE 等29机床的操作面板的所有开关都不起作用，即所有输入/输出点不起作用测量输入/输出板的+24D，因为+24D 是输入/输出板上信号接受器的工作电压如果+24D的电压值为OV，或在断电的情况下测量+24D与0V之间的电阻在0至几十欧姆时，请同时更换主板与存储板30显示器屏幕字符显示不正常显示器屏幕显示回路出现问题1）主板上的字符显示ROM是否装好；2）更换显示器屏幕；3）调整显示器屏幕；4）更换主板1显示器屏幕上字符正常，但在EDIT方式下，不见光标显示器屏幕显示回路出现故障1）清洗主板。
2）更换主板。
32系统出现死机现象，并且显示器屏幕的画面也不能切换CPU及CPU周边回路，系统软件不能正常工作1）做全清存储器实验，重新输入参数和程序；2）更换主板A20B-2002-065*,或A20B-2000-017*。
33系统具有图形功能但不能显示图形，有时显示器屏幕上什么都不显示系统的显示回路出现故障1）拆下图形板，把显示器屏幕信号线连到存储板的CCX5上，如果能正常地显示画面，请更换图形板34系统不能正常上电，且输入/输出板有严重的烧毁痕迹由于外部继电器和外围电压等原因，使输入/输出接口板上的TD62107严重烧毁而造成电源短路1）更换输入/输出板。
2）更换输入/输出板上TD62107。
35系统工作半个月左右或一个月左右，必须更换电池，不然参数就会丢失电池是为了保障在系统不通电的情况下，不丢失NC数据1）检查确认电池连接电缆是否有破损；2）存储板上的电池保持回路不良，请更换存储板36机床不能正常工作，机床有PMC-L功能，且PRM60#2=1，但显示器屏幕上不能察看梯形图PMC-L ROM没有被系统选上，即PMC-L ROM没起作用1）检查确认PMC-L ROM是否完好；2）更换存储板，因为PMC ROM的片选信号线可能断路。
