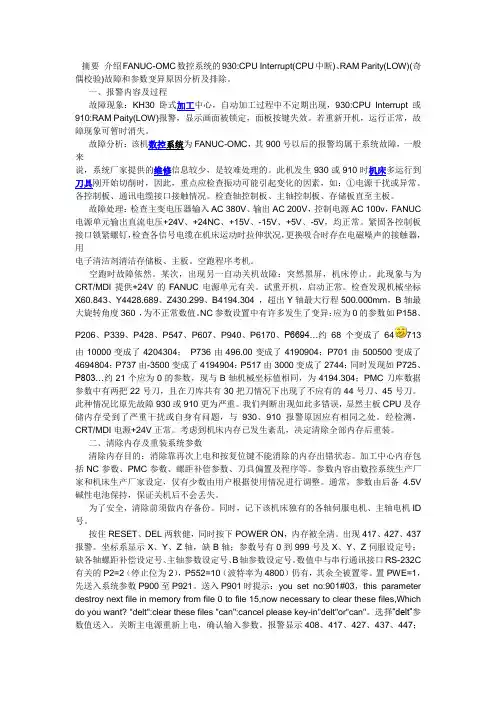

摘要介绍FANUC-OMC数控系统的930:CPU Interrupt(CPU中断)、RAM Parity(LOW)(奇偶校验)故障和参数变异原因分析及排除。
一、报警内容及过程故障现象：KH30卧式加工中心，自动加工过程中不定期出现，930:CPU Interrupt或910:RAM Paity(LOW)报警，显示画面被锁定，面板按键失效。
若重新开机，运行正常，故障现象可暂时消失。
故障分析：该机数控系统为FANUC-OMC，其900号以后的报警均属于系统故障，一般来说，系统厂家提供的维修信息较少，是较难处理的。
此机发生930或910时机床多运行到刀具刚开始切削时，因此，重点应检查振动可能引起变化的因素，如：①电源干扰或异常。
各控制板、通讯电缆接口接触情况。
检查轴控制板、主轴控制板、存储板直至主板。
故障处理：检查主变电压器输入AC 380V、输出AC 200V，控制电源AC 100v，FANUC 电源单元输出直流电压+24V、+24NC、+15V、-15V、+5V、-5V，均正常。
紧固各控制板接口锁紧螺钉，检查各信号电缆在机床运动时拉伸状况，更换吸合时存在电磁噪声的接触器，用电子清洁剂清洁存储板、主板。
空跑程序考机。
空跑时故障依然。
某次，出现另一自动关机故障：突然黑屏，机床停止。
此现象与为CRT/MDI提供+24V的FANUC电源单元有关。
试重开机，启动正常。
检查发现机械坐标X60.843、Y4428.689、Z430.299、B4194.304 ，超出Y轴最大行程500.000mm，B轴最大旋转角度360°，为不正常数值。
NC参数设置中有许多发生了变异：应为0的参数如P158、P206、P339、P428、P547、P607、P940、P6170、P6694…约68个变成了64713由10000变成了4204304；P736由496.00变成了4190904；P701由500500变成了4694804；P737由-3500变成了4194904；P517由3000变成了2744；同时发现如P725、P803…约21个应为0的参数，现与B轴机械坐标值相同，为4194.304；PMC刀库数据参数中有两把22号刀，且在刀库共有30把刀情况下出现了不应有的44号刀、45号刀。
FANUC 法那科法拉克数控系统电源不能接通的故障诊断FANUC 系统是数控机床上使用最广，维修过程中遇到最多的系统，这些系统虽然功能、配置在各机床中各不相同，但由十系统的基本设计思想相同，因此，故障诊断的方法十分相近，根据不同的故障情况，系统诊断的方法如下电源不能接通的故障诊断FANUC公司早期生产的数控系统如（FS6、FS11、FS0等）系统的电源御断控制一般都配套有FANUC 公司生产的独立型“输入单元”模块，（模块号：A14C-0061-B101-B104），通过相应的外部控制信号，通过相应的外部控制信号，进行数控系统、伺服驱动的电源通、断控制。
而在FANUC0系统中，则比较多地采用输入单元与电源集成一体的电源控制模块FANUC AI电源单元。
对于采用独立型“输入单元”模块的FANUC系统．电源不能接通的故障诊断，可以根据输入单兀上的绿色状态指示灯PIL，电源报警红色指示灯ALM的状态，进行如F检查．判断故障原因。
⑴电源指示灯PIL不亮l）CNC 电源未加入，端子TPI上无电源。
应根据机床生产厂家的电气原理图，检查机床中与CNC 电源输入有关的电路2）端子TPI上有电源。
应检查电源输入熔丝Fl、F2是否熔断辅助电源控制回路是否存在故障。
⑵电源指示灯PIL亮，报警指示灯ALM不亮这是电源模块的正常工作状态，如果在这状态下仍然无法接通系统电源，可能的原因有．l）接通电源的条件未满足。
应检查输入单元的电源接通条件，具体如下①电气柜门“互锁”（DOOR1/DOOK2）触点闭合。
②外部电源切断E-OFF （TP2的EOF与COM间）触点闭合。
③MDI/CRT单元上的电源切断OFF按钮触点闭合。
④MDI/CRT单元上的电源接通ON按钮触点短时闭合。
2）输入单元元器件损坏⑶电源指示灯 PIL 、报警指示灯 ALM 同时亮报替指示灯亮，表明系统的控制电源回路或外部存在报警，可能的原因有：1）电源模块的＋24V/士15V/+5V电源故障2）CP1-5/6 的连接错误。
FANUC系统共性故障分析和排除一、FANUC系统概述FANUC系统是一种常用于工业机器人和数控机床中的控制系统，由FANUC公司开发并推出。
FANUC系统具有高性能、稳定性和可靠性的特点，被广泛应用于各种工业领域。
然而，由于系统的复杂性，以及长时间运行中可能出现的各种问题，导致系统故障成为影响设备正常运行的一个重要因素。
二、FANUC系统的常见故障1.通信故障：FANUC系统中，由于通信硬件或软件的故障，可能导致控制系统与外部设备之间无法正常通信，造成设备操作受阻。
通信故障的排查需要检查通信线路、通信接口、通信协议等多个方面，以确定故障原因。
2.电源故障：FANUC系统中，由于电源供应不稳定或者电源线路故障，可能导致设备无法正常启动或者运行。
电源故障的排查需要检查电源输入输出是否正常，是否存在电源波动或者过载等问题。
3.硬件故障：FANUC系统中，由于硬件故障，可能导致系统一些功能无法正常使用，或者整个系统无法正常运行。
硬件故障的排查需要检查硬件组件的工作状态，如电路板、传感器、执行器等，以确定哪些硬件影响了系统的正常运行。
4.软件故障：FANUC系统中，由于软件程序出错或者系统配置不当，可能导致系统运行异常或者无法启动。
软件故障的排查需要检查软件程序的逻辑性和正确性，以及系统配置是否符合要求。
5.温度故障：FANUC系统中，由于温度过高或者过低，可能导致硬件故障或系统异常。
温度故障的排查需要检查设备的散热系统是否正常工作，以及环境温度是否符合设备使用要求。
6.机械故障：FANUC系统中，由于机械部件磨损或者配合不良，可能导致设备在运行过程中出现卡滞或者振动等问题。
机械故障的排查需要检查设备机械结构的各个部分，确定哪些部件需要更换或调整。
7.人为操作不当：FANUC系统中，由于人为操作不当或者误操作，可能导致系统设置错误或者功能错误，影响设备正常运行。
人为操作不当的排查需要检查设备操作记录和操作人员技能水平，找出错误的操作环节。
发那科数控系统维修发那科是一家知名的数控系统制造商，其产品广泛应用于各种机械加工设备中。
在工业领域，发那科数控系统被广泛使用，因其稳定性和高效性而备受青睐。
然而，即使是高品质的数控系统也可能出现故障，需要及时的维修和保养。
常见故障现象1.显示屏无法正常显示：发那科数控系统的屏幕可能出现无法正常显示的情况，这可能是由于电源问题或者显示屏本身损坏引起的。
2.操作按钮失灵：在操作数控系统时，操作按钮无响应或失灵的情况也是比较常见的故障。
3.系统运行异常：数控系统在运行中突然异常停止或出现错误提示，可能是由于程序错误、电源问题或传感器故障等引起的。
维修方法1. 检查电源首先，应该检查发那科数控系统的电源是否正常。
确保电源插头插好，电源线没有损坏，主机电源开关处于打开状态。
如果发现电源存在问题，应该及时更换或修复。
2. 检查连接线路检查数控系统的连接线路是否正常连接，特别是与机床的连接线路。
确保连接线路没有损坏或松动，重新连接线路并进行测试。
3. 检查传感器数控系统中的传感器是保证系统正常运行的重要组成部分，如果传感器出现故障，会导致系统异常。
检查传感器的连接是否牢固，清洁传感器表面，并根据需要更换或维修传感器。
4. 更新系统软件如果数控系统出现异常，可以尝试更新系统软件。
前往发那科官方网站下载最新的软件版本，按照官方指引进行更新操作。
5. 维护保养定期对发那科数控系统进行维护保养，清洁机箱内部灰尘，保持系统通风良好，定期检查系统各部件的磨损情况，并及时更换损坏的部件。
总结发那科数控系统在工业生产中扮演着重要的角色，保障其正常运行是保障生产效率和质量的关键。
遇到数控系统故障时，应该及时进行排查和维修，以保证生产的顺利进行。
通过定期的维护保养和及时的故障处理，可以延长数控系统的使用寿命，提高生产效率。
以上是关于发那科数控系统维修的一些基本方法和建议，希望对您有所帮助。
如果遇到复杂的故障情况，建议联系发那科官方客服或专业维修人员进行处理。
a.FANUC 系统相关分类故障现象处理方法参数调整1.XY 参考点有误差2.限位有误差3.夹钳检测问题1.修改宏变量#530,#531,参数No.1250,16507,16510,16513。
（Y 参考点与夹钳保护有关！）2.检查设置参数No.1320,1321。
3.Y 方向修改宏变量#533,X 方向误差与参数No.16533有关。
详细参数含义可查阅《MT_MTE_DMT-F 电气使用说明书》和《FANUC 参数手册》。
精度超差1.先排除工作台高低不平，联轴节松动，模位不正等机械类问题。
2.游标卡尺测量孔距，按照七级分速参数表，适当调整对应步距的加速时间和提前冲压等。
旋转工位切边不直有锯齿1.先检查旋转工位精度，确保机械传动可靠。
2.根据实际情况微调参数No.16430(T1),16431(T17)。
智能夹钳销进出不顺畅问题1.清理定位销和反光板上灰尘及油污。
2.注意夹钳检测精度，必要时更换检测开关或反光板。
3.夹钳偏置参数No.16533。
4.宏变量#910,#940,#945,#946,#947。
滚筋速度慢 1.滚筋速度受制于板材的材质、厚度、成型高度，与夹钳之间的平面距离等因素，速度过快会导致零件精度较差，甚至板材变形或夹钳脱料。
2.在滚筋效果满足用户要求的前提下，调试时需尽量提高插补送料速度，并培训操作人员如何修改。
冲床电气常见故障处理方法分类故障现象处理方法冲网孔或者长时间加工时X/Y轴电机过热报警1.要求用户编程时X/Y方向运动合理分配。
因为长时间始终沿某方向运动过多，会导致该电机温度高，参见自动编程部分关于模具路径优化的说明。
2.查看客户程序，如某个步距基本固定长期使用的话，可适当增大对应的加速时间以降低峰值电流。
V轴电机声音异常1.在伺服调整界面，适当降低速度环增益。
2.观察冲压过程中编码器是否存在明显晃动。
3.必要时联系江苏金方圆售后服务人员到现场解决。
冲头不在上死点此项不属于机床故障！对于电伺服冲床的V轴，应用FANUC系统RAM轴功能由CNC控制，与应用BECKHOFF系统NC轴由PLC控制的运行模式不同，在加工过程中复位中断，或突然停电而导致冲头停在任意位置，在JOG方式或有报警的时候，冲头不会自动返回上死点。

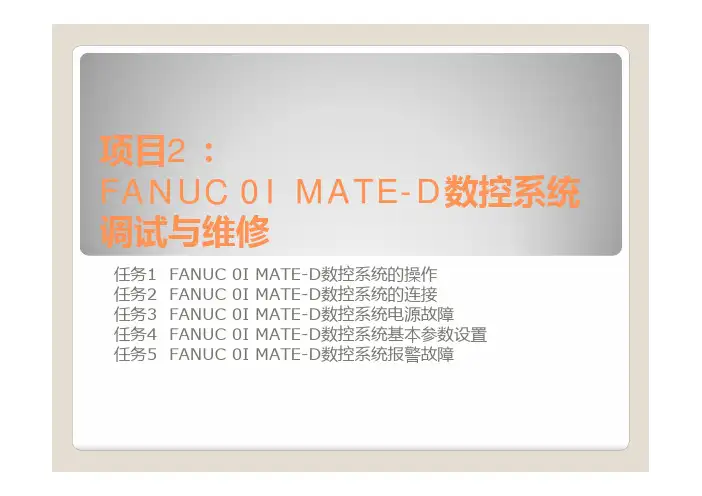

项目2：FANUC 0I MATE-D数控系统调试与维修任务1 FANUC 0I MATE-D数控系统的操作任务2 FANUC 0I MATE-D数控系统的连接任务3 FANUC 0I MATE-D数控系统电源故障任务4 FANUC 0I MATE-D数控系统基本参数设置任务5 FANUC 0I MATE-D数控系统报警故障任务1 FANUC 0I MATE-D数控系统的操作 2.1.1 FANUC 0i Mate-D数控系统MDI面板1.MDI键盘区上面四行为字母、数字和字符部分，用于字符的输入；其中“EOB”为分号（;）输入键。
2.SHIFT键：上档键；3.CAN键：退格/取消键；4.INPUT键：写入键；5.ALTER键：替换键；6.INSERT键：插入键；7.DELETE键：删除键；8.PAGE键：翻页键；9.HELP键：帮助键；10.RESET键：复位键；11.方向键；软键区；下页键（NEXT）。
任务1 FANUC 0I MATE-D数控系统的操作2.1.2数控系统和加工操作有关的画面1. 回参考点（REF）：进行机床机械坐标系的设定，用机床操作面板上各轴返回参考点用的按钮使刀具沿指定的方向移动。
2. 手动（JOG）：按机床操作面板上的进给轴方向选择开关，机床沿选定轴的选定方向移动。
3. 增量进给（INC）：按机床操作面板上的进给轴和方向选择开关，机床在选择的轴选方向上移动一步。
4. 手轮进给（HND）：通过旋转机床操作面板上的手摇脉冲发生器使机床连续不断地移动。
5. 存储器运行（MEM）：程序预先存在存储器中，当选定一个程序并按了机床操作面板上的循环启动按钮时，开始自动运行。
6. MDI运行：在MDI面板上输入10行程序段，可以自动执行，MDI运行一般用于简单的测试操作。
7. 程序编辑（EDIT）：进行数控加工程序的编辑、修改、查找等功能。
任务1 FANUC 0I MATE-D数控系统的操作 2.1.3 数控系统和机床维护操作有关的画面1.参数设定画面2.诊断画面3.PMC画面4.伺服监视画面5.主轴监视画面任务2 FANUC 0i Mate-D数控系统的连接 2.2.1 FANUC 0i Mate-D数控系统基本构成C 控制用CP电源回路2.2-4轴控制卡3.LCD 显示控制4.MDI 接口电路5.I/O LINK串行输入输出接口电路6.主轴控制接口7.RS232C接口8.存储卡接口任务2 FANUC 0i Mate-D数控系统的连接 2.2.2 FANUC 0i Mate-D数控系统整体连接2.2.3 FANUC 0i Mate-D控制单元硬件连接图1.图2.2.2.4 FANUC 0i Mate D控制单元接口任务3 FANUC 0i Mate-D数控系统电源故障 2.3.1 数控系统电源接通与切断控制数控系统控制电源不能正常接通，是数控机床维修过程中经常遇到的故障之一，维修时必须从数控机床电源回路工作原理入手。

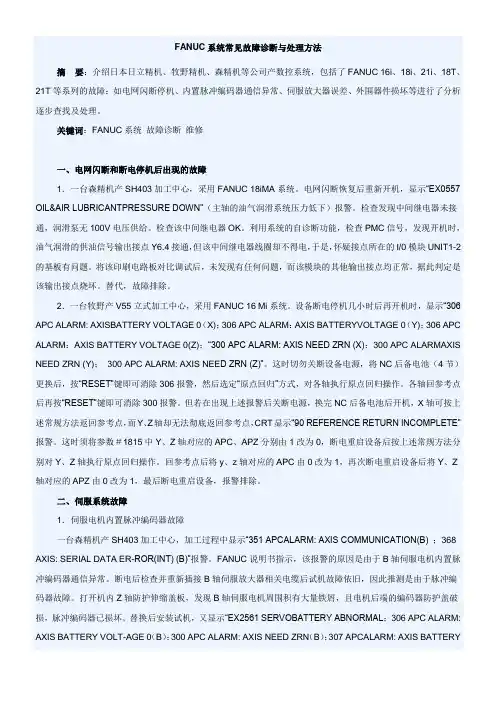

FANUC系统常见故障诊断与处理方法摘要：介绍日本日立精机、牧野精机、森精机等公司产数控系统，包括了FANUC 16i、18i、21i、18T、21T等系列的故障：如电网闪断停机、内置脉冲编码器通信异常、伺服放大器误差、外围器件损坏等进行了分析逐步查找及处理。
关键词：FANUC系统故障诊断维修一、电网闪断和断电停机后出现的故障1．一台森精机产SH403加工中心，采用FANUC 18iMA系统。
电网闪断恢复后重新开机，显示“EX0557 OIL&AIR LUBRICANTPRESSURE DOWN”（主轴的油气润滑系统压力低下）报警。
检查发现中间继电器未接通，润滑泵无100V电压供给。
检查该中间继电器OK。
利用系统的自诊断功能，检查PMC信号，发现开机时，油气润滑的供油信号输出接点Y6.4接通，但该中间继电器线圈却不得电，于是，怀疑接点所在的I/0模块UNIT1-2的基板有问题。
将该印刷电路板对比调试后，未发现有任何问题，而该模块的其他输出接点均正常，据此判定是该输出接点烧坏。
替代，故障排除。
2．一台牧野产V55立式加工中心，采用FANUC 16 Mi系统。
设备断电停机几小时后再开机时，显示“306 APC ALARM: AXISBATTERY VOLTAGE 0（X)；306 APC ALARM：AXIS BATTERYVOLTAGE 0（Y)；306 APC ALARM：AXIS BATTERY VOLTAGE 0(Z)；“300 APC ALARM: AXIS NEED ZRN (X)；300 APC ALARMAXIS NEED ZRN (Y)；300 APC ALARM: AXIS NEE D ZRN (Z)”。
这时切勿关断设备电源，将NC后备电池（4节）更换后，按“RESET”键即可消除306报警，然后选定“原点回归”方式，对各轴执行原点回归操作。
各轴回参考点后再按“RESET”键即可消除300报警。

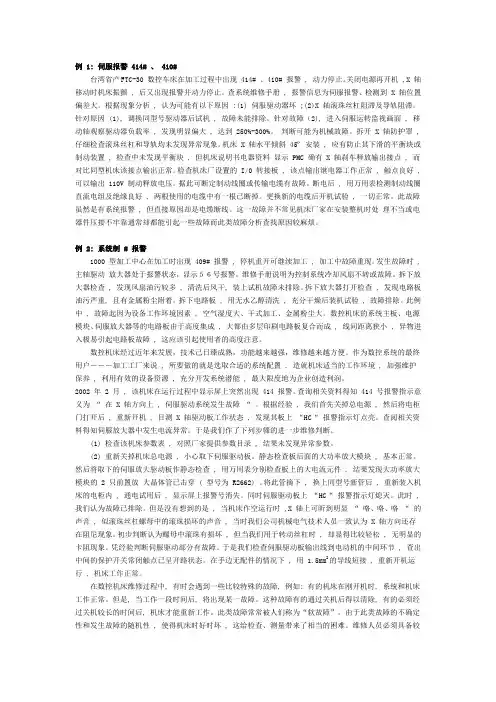

例 1: 伺服报警 414# 、 410#台湾省产FTC-30 数控车床在加工过程中出现 414# 、 410# 报警 , 动力停止。
关闭电源再开机 ,X 轴移动时机床振颤 , 后又出现报警并动力停止。
查系统维修手册 , 报警信息为伺服报警、检测到 X 轴位置偏差大。
根据现象分析 , 认为可能有以下原因 :(1) 伺服驱动器坏 ;(2)X 轴滚珠丝杠阻滞及导轨阻滞。
针对原因 (1), 调换同型号驱动器后试机 , 故障未能排除。
针对故障（2), 进入伺服运转监视画面 , 移动轴观察驱动器负载率 , 发现明显偏大 , 达到 250%-300%。
判断可能为机械故障。
拆开 X 轴防护罩 , 仔细检查滚珠丝杠和导轨均未发现异常现象。
机床 X 轴水平倾斜45º 安装 , 应有防止其下滑的平衡块或制动装置 , 检查中未发现平衡块 , 但机床说明书电器资料显示 PMC 确有 X 轴刹车释放输出接点 , 而对比同型机床该接点输出正常。
检查机床厂设置的 I/0 转接板 , 该点输出继电器工作正常 , 触点良好 , 可以输出 110V 制动释放电压。
据此可断定制动线圈或传输电缆有故障。
断电后 , 用万用表检测制动线圈直流电组及绝缘良好 , 两根使用的电缆中有一根已断掉。
更换新的电缆后开机试验 , 一切正常。
此故障虽然是有系统报警 , 但直接原因却是电缆断线。
这一故障并不常见机床厂家在安装整机时处理不当或电器件压接不牢靠通常却都能引起一些故障而此类故障分析查找原因较麻烦。
例 2: 系统制 # 报警1000 型加工中心在加工时出现 409# 报警 , 停机重开可继续加工 , 加工中故障重现。
发生故障时 , 主轴驱动放大器处于报警状态，显示５６号报警。
维修手册说明为控制系统冷却风扇不转或故障。
拆下放大器检查 , 发现风扇油污较多 , 清洗后风干, 装上试机故障未排除。
拆下放大器打开检查 , 发现电路板油污严重, 且有金属粉尘附着。

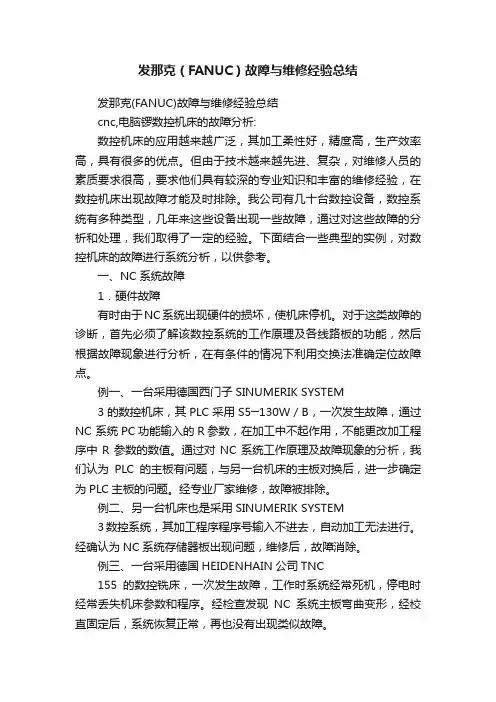

发那克（FANUC）故障与维修经验总结发那克(FANUC)故障与维修经验总结cnc,电脑锣数控机床的故障分析:数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。
但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。
我公司有几十台数控设备，数控系统有多种类型，几年来这些设备出现一些故障，通过对这些故障的分析和处理，我们取得了一定的经验。
下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。
一、NC系统故障1．硬件故障有时由于NC系统出现硬件的损坏，使机床停机。
对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。
例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC采用S5─130W／B，一次发生故障，通过NC 系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。
通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。
经专业厂家维修，故障被排除。
例二、另一台机床也是采用SINUMERIK SYSTEM3数控系统，其加工程序程序号输入不进去，自动加工无法进行。
经确认为NC系统存储器板出现问题，维修后，故障消除。
例三、一台采用德国HEIDENHAIN公司TNC155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。
经检查发现NC系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。
2．软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。
还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。
发那科数控机床系统报警故障处理方法FANUC系统有很丰富的机床参数，为数控机床的安装调试及日常维护带来了方便条件。
电工之家根据多年的实践对常用的机床参数在维修中的做了些归纳1．手摇脉冲发生器损坏。
一台FANUC0TD数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。
当时没有合适的备件，可以先将参数900#3置0，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。
等手摇脉冲发生器修好后再将该参数置1。
2．当机床开机后返回参考点时出现超行程报警。
上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种：（1）若X轴在返回参考点过程中，出现510或是511超程报警，可将参数0700LT1X1数值改为+99999999（或将0704LT1X2数值修改为-99999999）后，再一次返回参考点。
若没有问题，则将参数0700或0704数值改为原来数值。
（2）同时按P和CAN键后开机，即可消除超程报警。
3．一台FANUC0i数控车床，开机后不久出现ALM701报警。
从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数RRM8901#0改为1先释放ALM701报警，然后在强制冷风冷却，待风扇购到后，再将PRM8901改为0。
4．一台FANUC0M数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。
分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。
经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改N6577参数值解决，即将原数据1525改为1524后，故障排除。
5．密级型参数0900～0939维修法。
按FANUC0MC操作说明书的方法进行参数传输时，密级型参数0900～0939必须用MDI方式输入很不方便。
FANUC系统的疑难故障分析及排除
作者:李汉宝
(一)0 系统故障
（二）16系统类故障
（三）10/11/12/15 系统故障
FANUC10/11/12系统在一般情况下出现报警时，显示器屏幕上会显示报警号和报警内容。
但当显示器屏幕没有显示时，可根据主板的LED显示内容来判断故障所在。
对于FANUC 15A与FANUC 15B相比较而言，在硬件结构设计上，相差很大。
在FANUC 15B 的印刷板的制造中，元器件采用大规模集成电路。
系统的整体结构采用槽式，在每一个槽中分别插上电源、PMC控制板、Main 板、OPT1 板、RISC板等。
而对于15A/E 而言，一般由底板、电源、轴控制板、BASE0、BASE1、BASE2、REMOTE BUFFER板、分离型位置检测板等。
不论是15A/E 或15B ，当系统出现故障时，每一个板上都有报警灯和故障灯显示，因为有故障，系统的显示器不能显示，此时只有根据系统的报警灯和故障灯显示情况来判断故障位置并加以排除，状态灯为绿色，报警灯为红色。
对于15A/E 而言，其报警灯和故障灯的排列方式如下：
对于FANUC 15B ，其报警灯和状态灯的排列方式是：
上边一排是状态显示灯，绿色；下面一排为报警灯，红色。
以下45--57项是关于15A/E 的常见故障的说明。
（四）Power Mate系列故障
Power Mate系列有A、B、C、D、E、F，以下是它们的一些区别：。
发那科系统故障常见案列维修分析数控系统硬件故障维修28例，判断故障，一步到位！例3-15一台数控车床开机后系统死机口数控系统：FANUC OTC系统。
口故障现象:这台机床通电开机后，系统死机，不能进行任何操作。
口故障分析与检查:对FANUC OTC系统数控装置进行检查，发现CPU底板L4报警灯亮，伺服控制模块的WDA灯亮，如图3-36所示。
CPU底板L4报警灯亮指示伺服控制模块(轴卡)故障(接触不良、脱落或软件版本不符)或者主CPU底板故障。
因为伺服控制模块的报警灯也亮，所以首先与其他机床互换伺服控制模块，但这台机床故障依旧。
与其他机床更换系统CPU底板C A20B-2000-0175/08B，故障转移到其他机床，说明系统CPU底板损坏。
口故障处理:更换系统CPU底板后，机床恢复正常运行。
例3-16一台数控车床工作时出现报警'930 CPU INTERRUPT' (CPU中断)口数控系统:FANUC OTC系统。
口故障现象:这台机床工作2-3小时后，出现930号报警，关机一会儿再开还可以工作。
口故障分析与检查:观察故障现象，系统除了出现930号报警外，有时还出现报警'920WATCH DOG TIMER'(看门狗时)，检查系统发现CPU主板上L2和L4报警灯亮(参考图3-36 ) L2报警灯亮指示NC有故障，L4灯亮指示轴控制模块故障(接触不良、脱落、软件版本不符)、主电路板故障等。
因为是工作一段时问后才出现报警，首先与其他机床互换电源模块，这台机床故障依旧。
与其他机床互换CPU主板，还是原来的机床报警。
与另一台机床互换伺服轴控制模块A 16B-2200-039后，故障报警转移到另一台机床上，说明是系统伺服车由控制模块出现问题。
口故障处理:更换数控系统伺服轴控制模块后，机床恢复稳定运行。
例3-17一台数控车床开机出现报警'408 SERVO ALARM:（SERIAL NOT RDY )'(伺服报警:串行主轴没有准备好)'409 SERVO ALARM: （ SERIAL ERR )'(伺服报警:串行主轴错误)口数控系统:FANUC OTC系统。
发那科fanuc数控系统常见问题及解决方法学习2010-06-13 09:04:52 阅读106 评论0 字号：大中小订阅1、要编辑FS10/11格式程序,必须将设定画面的：FS15 TAPE FORMATE=1？(FANUC 0i-TB) 请问FS10/11格式程序什么含义？它有什么特点？如何进行参数设定? 我想了解的详细一点，非常感谢您的回信！操作书中所讲，让我看的满头汗水。
答：18 使用FS10/11 纸带格式的存储器运行概述通过设定参数（No.0001 #1），可执行FS10/11 纸带格式的程序。
说明Oi 系列和10/11 系列的刀具半径补偿，子程序调用和固定循环的数据格式是不同的。
10/11 系列数据格式可用于存储器运行。
其它数据格式必须遵从Oi 系列。
当指定的数据值超出Oi 系列的规定范围时，出现报警。
对于Oi 系列无效的功能不能存储也不能运行。
详细参见B-63844C/01 编程18.使用FS10/11 纸带格式的存储器运行2、关于梯形图(0i-A)梯形图传下来后如何用LADDER--3打开，详细步骤是怎样的答：打开LADDER III, 新建一个文件，PMC类型要和你的实际类型一致，然后再进入"文件"--"导入"（import), 选择"Memory card file" 再选择需要导入的文件名（传下来的梯形图），确定，就可以了。
3、还是老问题(FANUC-0i)专家同志:你好我按您的方法去操作了.在A轴显示正常的那台台中精机上用手动操作A轴,超过360度时,会报警A超程,而在A轴显示不正常的台中精机上手动操作时,即使超过360度,也不会报警,不停的往一个方向摇时,其显示值会累加,当然,反方向摇时会累减.我好困惑.是哪个参数设错了呢?还得请您指导.谢谢4、参数不可改写(BJ-FANUC Oi-MB)最近不知道是怎么回事，我们所用的加工中心，在设置中的参数可写入不能置1了。
FANUC数控系统故障现象分析及处理1.FS6系列，第一机床厂的CK6140数控车床（系统：system-3TD31-05。
CNC主板型号：A20B-0008-0200．211。
主轴伺服控制板型号：A350-0008-T372/04。
）例1 车床主轴无论正、反转，运转约5min后，按停止按钮，主轴旋转不能立即停止（无制动），若再启动机床主轴（不论方向如何）时，机床CRT无显示报警号，主轴驱动器控制板上的LED3灯亮，机床不能运行。
分析排除：该车床为直流主轴驱动，LED3灯亮的原因是直流电机输入电源相序不正确或缺相造成，由于机床已使用过，接线未动，不可能是相序不正确，应是缺相造成。
缺相原因可能是某个晶闸管损坏或驱动器未触发其晶闸管工作转换（逆变）。
因主轴开始能运行一段时间，只要不是热稳定性差应是未触发晶闸管工作转换（逆变）所致。
速度反馈回路、电流反馈回路及其控制电路是造成未触发晶闸管工作转换（逆变）的主要原因。
故①查主轴编码器及其传动，传动无松动，编码器工作正常，说明速度反馈回路正常。
②更换主轴伺服控制板备用板，故障现象未改变（该板在另一台车床上试用正常），说明控制回路正常。
③在电流反馈回路上，因未检测到零电流，系统撤消了触发脉冲，出现逆变颠覆导致缺相报警，更换电流互感器后故障消除。
例2 用换刀指令开始找不到刀位号，经修理刀架又不能锁紧，但在所指定的刀位处刀架有停顿现象，然后刀架继续旋转。
分析排除：刀架找不到刀位号一般是接近开关无DC24V或8个接近开关中有损坏的。
刀架不能锁紧一般是刀架电机反转延时参数不对，或刀架夹紧到位限位开关不起作用，或锁紧机构有故障。
经关机后用手盘刀架电机，刀架锁紧正常，说明锁紧机构正常，用万用表查限位开关，动作和线路正常，说明不是限位开关不起作用。
故①查接近开关无DC24V，系电源线端脱焊所致。
②焊好脱线后，刀架能在指定刀位有停顿现象，但刀架未锁紧，说明刀架PLC输入输出信号正常，进一步检查系夹紧延时参数不对所致，调整后故障排除。
2.FANUCserier0iMate-TC，机床集团有限责任公司生产的CKA6150车床（系统：001940D711-01。
CNC：A20B-311-B500。
伺服放大器：A06B-6130-H002。
I/O：A20B-2002-0520/07A。
）例1 在加工零件过程中系统停电，按系统上电按钮开关后，系统无反应。
经查找维修后再给系统上电，机床报警，CRT显示报警号为“2004 feedrate override zero”，伺服放大器上的LED电源灯不亮，机床不能运行。
分析排除：停电后开始按系统上电按钮开关，系统无反应，由于无机床电路图，只能打开电器柜和操作面板检查控制电路，经查启动按钮常开触点两侧（线号54，52与中间继电器KA11的常开触点并联）无DC24V电压，停止按钮常闭触点两侧（线号51，52）导通正常，KA11线圈一端接54号线，另一端接电源负极，说明线号51与电源正极不导通，经查是该导线断开造成，修复后系统上电正常（KA11吸合正常）。
再查给伺服送强电的KM11交流接触器未吸合，KM11线圈一端和控制变压器的5、6接线端的0号线接，另一端线号107接到伺服放大器的CX29（MCC）接口（线号107、106），再接到另一伺服放大器的CX29（MCC）接口（线号106、3L+），线号3L+再经空开与控制变压器的5、6接线端的32号线接，通电检查线号0与3L+的电压为AC220V，说明故障与放大器接口线路未导通有关，而伺服使能信号是通过中间继电器KA13（外部允许…急停、限位开关未动作）上的常开触点（线号56、57）来控制伺服放大器接口CX30（ESP）的，现KA13已吸合，并且常开触点接触正常，但线号56、57上无DC24V电流通过，经查是I/O板（A20B-2002-0520/07A）上的熔断器（LM431A）断开，使放大器无DC24V电压，更换后设备正常。
例2 启动系统后，在CRT上显示报警为“操作MESSAGE番号：2003 NO SPINDLE RANGE SWITCH SIGNAL”，机床不能运行。
分析排除：根据故障提示为主轴挡位开关无信号。
该车床主轴箱通过操纵手柄控制主轴高低两个转速围，为防止挡位不正，通过两个限位开关来保证传动位置的可靠性。
故障原因可能是DC24V无电或两个限位微动开关中有损坏的。
用手操纵高低两个挡位，故障现象相同。
故①打开主轴箱盖，查变速限位开关，两组接线线号分别为1L+、X44和1L+、X55，断开开关的一端接线，操纵变速挡位，用万用表查开关通断正常；同时打开电器柜从接线端子处查该两组线号通断情况，仍然正常，这说明线路及开关都是好的。
②查直流电源，发现两个开关电源中的一个电源指示灯不亮，测量其输入电压为AC220V正常，但无输出电压（线号1L+、1L-）DC24V，拆开其输出线端测量输出回路（1L+、1L-）阻值为零，再送电，开关电源输出电压正常，说明输出回路有短路现象，因回路中多处使用该电源，逐个排查输出线路并测量阻值，当拆开去刀架回路的1L+接线时，再测量输出回路的阻值为127Ω，用一根导线联接电源和刀架处的1L+，开机正常，顺刀架线路排查，在X轴伺服电机下有许多裸露导线随拖板一起移动，该处还有许多裸露导线有接头，用电工胶布逐一包裹接头再开机故障现象消除。
3.FANUC series 0i Mate-TB，第一机床厂生产的CK6136i车床（系统：D701-09。
CNC：A02B-0301-B801。
伺服放大器：A06B-6130-H002。
I/O：A20B-2002-0520/07A和A20B-2002-0521/07A。
）某职业学校两台数控车床因为种种原因故障后近一年未维修，当时故障现象也无记录。
系统上电，机床报警，CRT显示报警号为“1002 SPINDLE ALARM 1006 TURRET MOTOR OVERLOAD QM2 1010 PROTECT SW．TRIGGERE D QM3”，机床不能运行。
分析排除：根据说明书，报警号1002为主轴报警，1006为刀架电机保护开关QM2跳闸，1010为冷却电机保护开关QM3跳闸，查QM2、QM3空开未跳闸，可能是无DC24V电压和回路上有故障造成。
故打开电器柜，查QM2线路的104号点和QM3线路的107号点以及变频器上96号点，均无DC24V电压，经查是I/O 板（A20B-2002-0520/07A）上的熔断器（LM431A）断开所致，再查输出回路，其中一台刀架，无论手动或机动都转不动，打开刀架盖板后发现其背紧螺帽太紧，调整后刀架旋转正常。
另一台是控制变频器96号线电路上KA14中间继电器的线圈阻值仅为49Ω，而同型号中间继电器线圈阻值为120Ω，说明该线圈局部短路，更换中间继电器及LM43熔断器后设备运行正常。
4.FANUC series 0i Mate-MC，汉川机床厂生产的XH714D加工中心（系统：D511-02。
伺服放大器：A06B-6130-H002。
主轴驱动器：GAdriverI/O:A16B-2203-0881/01A。
）开机后回参考点时运动速度不稳定，时快时慢，有时无减速动作；在CRT 显示报警号有时为“090参考点返回未完成”，有时为“500超程：+Y”；机床不能运行。
分析排除：根据报警号，可能是回参考点开关有故障，在机床CRT查PMC 机床输入状态：按硬键“system”→再按软键PMC→再按软键PMCDGN→再按软键STATUS。
PMC SIGNAL STATUSADDRESS 7 6 5 4 3 2 1 0X0008 0 0 0 1 0 0 0 0Z YX0009 0 0 0 0 0 1 1 1X0010 0 0 0 0 0 0 0 0〔SERACH〕〔〕〔〕〔〕〔FOR-E〕通过机床回参考点运行，看X0009地址1（Y下面）的状态，应该是碰到减速开关为0，而现在该状态无规则，说明开关动作不可靠，但线路正常。
故打开机床导轨防护罩，拆下三组合限位开关，分解开关后发现其中一组（中间一组，控制减速）复位簧锈蚀，开关失效，更换并调整该开关后设备运行正常。
5.FANUC series 0i Mate-MB，第一机床厂生产的J1VMC40M数铣（系统：D501-08A02B-0301-B801。
伺服放大器：A06B-6130-H002和两台A06B-6130-H003。
主轴驱动器：变频器。
I/O:A20B-2002-0521/07A和A20B-2002-0520/07A。
）该机床无论是MDI方式还是自动方式在M03或M04指令下，无论S值为多少，主轴都不旋转，但能听到电机有嗡嗡声，无报警；机床不能运行。
分析排除：根据机床结构和故障现象，可能是变频器或主轴电机有问题，用变频器操作面板控制电机运行，结果能控制电机正反转，说明是变频器输入故障，而CRT无报警提示并且面板能控制运行，说明不是DC24V电源问题，应是模拟输入电压故障。
故①打开机床电器柜，拆下变频器盖板，运行机床使主轴正转，用万用表测量变频器上的SVC和ES两接点无直流电压，再测量CNC控制模块上的JA40（HDI/ASP）接口的有关接点，其电压为DC3.8V，很明显是联接导线问题，更换该根导线后设备运行正常。
系统常规检查在维修数控机床时，为了保证机床安全、可靠的运行，不论故障是否与以下检查有关，通常情况下都应首先对数控系统作常规的检查与测试。
这些检查包括外观检查与电源电压的确认两个方面。
1．系统的外观检查（1）部件的外观检查数控装置与伺服驱动的外观检查应包括以下几个方面：1）检查MDI/CRT单元、机床操作面板等单元的元器件外观有无破损。
2）检查控制单元、伺服驱动器、电源单元、I/O单元、PLC、电动机及编码器等单元的元器件有无不良；外形是否有破损、污染。
3）各连接电缆是否有破损、绝缘损坏或插接不良等。
（2）安装检查1）检查控制单元、伺服驱动器、电源单元、I/O单元、PLC等单元是否安装牢固，模块是否有松动、脱落现象。
2）检查面板上、机床上的操作元器件是否安装牢固。
3）检查连接电缆线是否按照要求布置、固定，电缆插头是否已经可靠固定。
4）检查各I/O连接端子的接线是否有松动，安装是否牢固等。
（3）连接检查1）检查系统、驱动的电源连接是否正确。
2）检查CNC、SV驱动器、PLC、I/O单元的接地线连接是否正确，线径是否足够大，连接位置是否合理，保护地是否为单点接地。
3）检查信号电缆是否已经可靠、合理接地。
4）如果电缆线已经更换，则应检查更换的电缆线是否符合系统要求；屏蔽层是否已经可靠连接等。
2．电源电压的确认作为系统的输入电压，应根据系统所使用电压的不同，满足系统安装、使用说明书规定的要求。
