配电箱体暗装施工标准做法

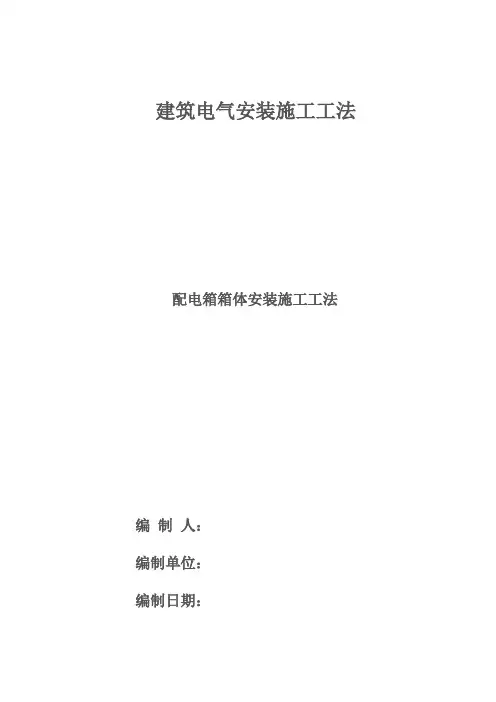

建筑电气安装施工工法配电箱箱体安装施工工法编制人：编制单位：编制日期：目录一、简介-——-—--—--———--——-——--—---—-—-——-----—-—-———-———-—-——-—-1二、工法特点———--—----—-—---—-—---—-——--——-——-—————--—-—--—--——1三、适用范围-——--—--———-—-——-—————----——---——----——-———————----1四、工艺原理——-—--—--——-——-—-——-——---——-——-—-———-—---—-----—--—2五、施工工艺流程及操作要点-———--—————-—-—--------—--——-——--———2六、材料与设备---——-------————-—---—--—-—--———-——--—--—--———-——6七、质量控制--—--—------———-—-——--————-——-——-———-—-—--——----—--6八、安全措施-———--——--—--------—-—--———-——---—————--———-——-—-——7九、环保措施—-—-----———-—-——--—-----—-—----—-—--—————-—————-———7十、效益分析---—-—-—---——--—————------——————-—————--——--—-—-——-8十一、应用实例--——--—---—-——---—-———-———--—--—-——---—----———---8暗装式配电箱箱体安装施工工法一、简介建筑电气施工过程中、暗装式配电箱箱体安装是一个必不可缺少的分项工程的一个施工过程、根据多年的施工情况来看、暗装式配电箱箱体的安装存在不同程度的质量缺陷、比如箱体安装凸出结构成品表面太高或陷入太深、进入箱体的电管排列混乱、且未做到一管一孔、严重影响着箱体安装的观感质量、甚至存在返修时对土建成品结构造成一定的破坏、并带来不必要的经济损失、针对以上现状、在公司技术质量部的倡导下、我在具体施工过程中经过认真分析、统筹考虑、结合具体工程特点、指导班组施工、基本克服了暗装式配电箱箱体安装中存在的质量问题、并经过总结整理施工管理过程中的各项技术资料形成了此工法。

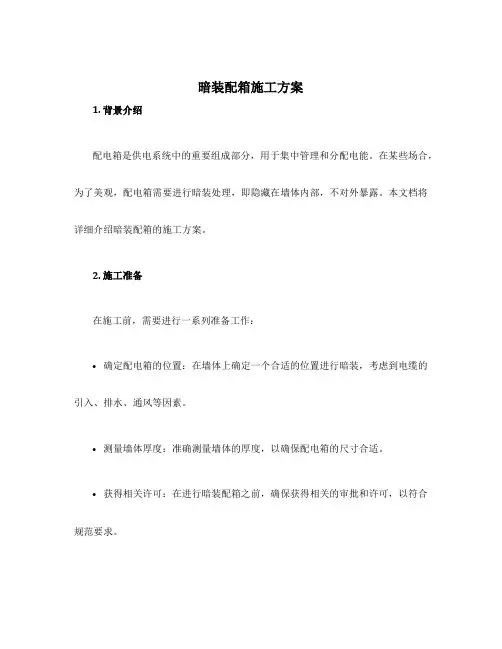

暗装配箱施工方案1. 背景介绍配电箱是供电系统中的重要组成部分，用于集中管理和分配电能。

在某些场合，为了美观，配电箱需要进行暗装处理，即隐藏在墙体内部，不对外暴露。

本文档将详细介绍暗装配箱的施工方案。

2. 施工准备在施工前，需要进行一系列准备工作：•确定配电箱的位置：在墙体上确定一个合适的位置进行暗装，考虑到电缆的引入、排水、通风等因素。

•测量墙体厚度：准确测量墙体的厚度，以确保配电箱的尺寸合适。

•获得相关许可：在进行暗装配箱之前，确保获得相关的审批和许可，以符合规范要求。

3. 材料和工具在进行暗装配箱施工时，需要准备以下材料和工具：•配电箱：选购合适的配电箱，确保尺寸适配墙体厚度。

•电缆：根据需求选择合适的电缆。

•接线端子：用于连接电缆和配电箱。

•手电钻：用于打孔安装配电箱。

•锤子：用于敲击配电箱和墙体。

•支撑架：用于支撑暗装配箱。

•手工工具：如螺丝刀、扳手等。

4. 施工步骤4.1 安装配电箱支撑架在进行暗装配箱之前，需要先安装一个支撑架，以支撑配电箱。

具体步骤如下：1.使用手电钻和螺丝刀，将支撑架固定在墙体上。

2.根据配电箱的尺寸，在支撑架上标出合适的位置。

4.2 打孔并安装配电箱1.使用手电钻在墙体上打孔，确保孔洞的尺寸与配电箱相配。

2.利用锤子轻敲配电箱，将其安装到孔洞中。

3.使用螺丝刀和螺丝将配电箱固定在支撑架上。

4.3 连接电缆和配电箱1.根据配电箱的要求，剥去电缆两端的绝缘层。

2.使用接线端子将电缆连接到配电箱上，确保接线牢固可靠。

3.检查连接是否正确并紧固接线端子。

4.4 完成封闭和整理1.使用墙体材料进行封闭，确保配电箱完全隐藏在墙体内部。

2.清理施工现场，确保无残留物。

5. 施工注意事项在进行暗装配箱施工时，需要注意以下事项：•遵守施工规范：确保施工符合相关的规范和要求。

•安全第一：施工过程中要注意安全，使用工具时要戴好防护装备。

•保持整洁：施工完成后要及时清理施工现场，避免引起不必要的麻烦。

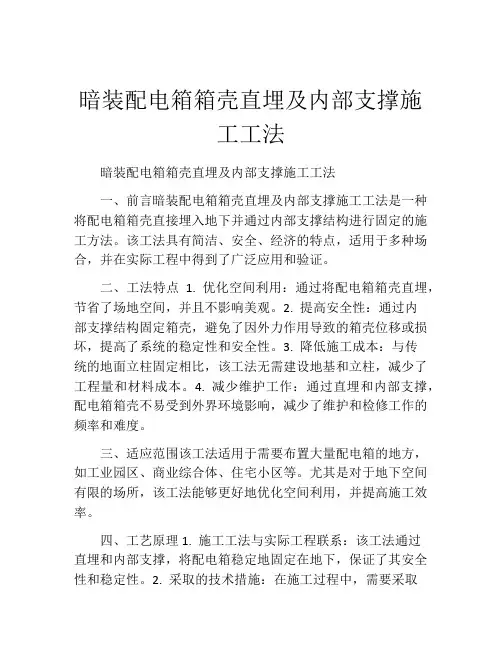

暗装配电箱箱壳直埋及内部支撑施工工法暗装配电箱箱壳直埋及内部支撑施工工法一、前言暗装配电箱箱壳直埋及内部支撑施工工法是一种将配电箱箱壳直接埋入地下并通过内部支撑结构进行固定的施工方法。

该工法具有简洁、安全、经济的特点，适用于多种场合，并在实际工程中得到了广泛应用和验证。

二、工法特点 1. 优化空间利用：通过将配电箱箱壳直埋，节省了场地空间，并且不影响美观。

2. 提高安全性：通过内部支撑结构固定箱壳，避免了因外力作用导致的箱壳位移或损坏，提高了系统的稳定性和安全性。

3. 降低施工成本：与传统的地面立柱固定相比，该工法无需建设地基和立柱，减少了工程量和材料成本。

4. 减少维护工作：通过直埋和内部支撑，配电箱箱壳不易受到外界环境影响，减少了维护和检修工作的频率和难度。

三、适应范围该工法适用于需要布置大量配电箱的地方，如工业园区、商业综合体、住宅小区等。

尤其是对于地下空间有限的场所，该工法能够更好地优化空间利用，并提高施工效率。

四、工艺原理1. 施工工法与实际工程联系：该工法通过直埋和内部支撑，将配电箱稳定地固定在地下，保证了其安全性和稳定性。

2. 采取的技术措施：在施工过程中，需要采取适当的内部支撑结构，材料的选择与配电箱箱壳相匹配，确保内部支撑结构具有足够的强度和稳定性。

五、施工工艺1. 地面准备：清理施工区域，确保地面平整，并进行必要的地下管线和电缆的敷设。

2. 配电箱安装：选定适当的位置，利用挖掘机挖掘出足够的洞口，将配电箱箱壳直接埋入地下。

3. 内部支撑结构安装：根据配电箱的尺寸和重量，制作相应的内部支撑结构，并进行安装和固定。

4. 接线安装：根据设计要求，进行相应的接线和连接工作。

5. 封闭施工：在配电箱安装和接线完成后，对洞口进行封闭，确保安全和防水。

六、劳动组织施工过程中需要协调挖掘机操作员、工人、电工等各个环节的合作，确保施工进度和质量。

七、机具设备1. 挖掘机：用于挖掘洞口和辅助施工。

配电箱安装施工方法一、材料要求1、配电箱：楼层照明配电箱、动力配电箱、室内配电箱。

所有配电箱必须有厂家合格证、检验报告及3C认证。

2、绝缘导线：导线规格必须符合设计要求，并有产品合格证。

3、箱体内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。

4、其他材料：万用表、绝缘摇表、塑料带、塑料胶布、黑胶布、焊锡、松香、防锈漆、灰漆等。

二、主要机具水平尺、钢板尺、线坠、卷尺、钢锯、压线钳、电工工具、锡锅、电炉、喷灯、扳手、套筒扳手、兆欧表等。

三、安装操作工艺方法1、弹线定位根据设计图纸确定配电箱的安装方式及安装位置，土建弹出的一米线弹线固定箱体。

将箱体固定在预留洞、墙上。

暗装箱体底边距地高度满足规范要求，明装箱予埋接线盒。

2、明装配电箱安装固定明装配电箱采用金属膨胀螺栓固定，根据弹线位置及配电箱安装孔确定膨胀螺栓位置，用电锤打眼固定箱体，孔洞应平直不得歪斜；再将盘芯安装好。

3、暗装配电箱的安装固定根据箱体尺寸随土建砌墙预留孔洞尺寸，先将箱体找好标高及水平尺寸，并将箱体固定好，保证箱体不得出墙，并焊好地线；然后待土建抹灰后再安装盘芯。

4、盘内配线（1）配电箱上配线需排列整齐，并绑扎成束；盘面引出和引进的导线应留适当余量，便于检修。

（2）导线削剥处不应损伤导线线芯后线芯过长，导线压接牢固可靠；多股导线涮锡后压接。

（3）箱内零线和保护地线分别经汇流排配出。

（4）垂直装设的空开及熔断器等电气上端接电源,下端接负荷;横装的左侧(面对盘面)接电源，右侧接负荷。

（5）检查配电箱的电源指示灯，其电源应接至总开关的外侧，并应装有单独的熔断器（电源侧）。

5、绝缘摇测配电箱安装完毕后，用ZC-7（500V）的兆欧表对线路进行绝缘摇测，摇测项目包括相间、相对地、相对零、零对地，两人摇测，做好摇测记录，并及时让监理签认，做为资料存档。

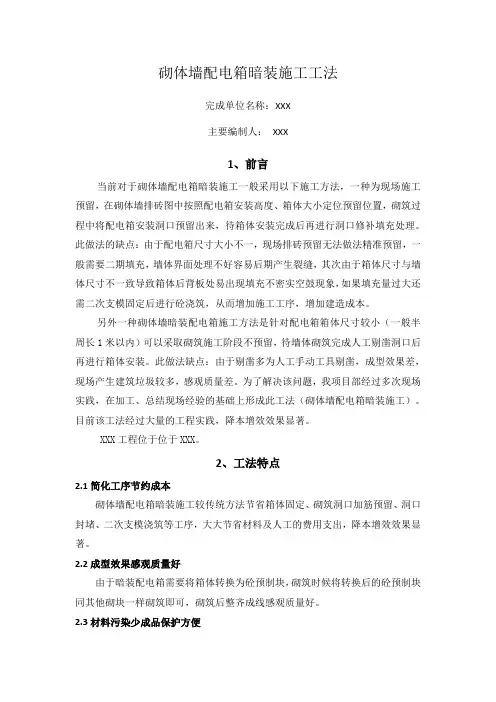

砌体墙配电箱暗装施工工法完成单位名称：XXX主要编制人：XXX1、前言当前对于砌体墙配电箱暗装施工一般采用以下施工方法，一种为现场施工预留，在砌体墙排砖图中按照配电箱安装高度、箱体大小定位预留位置，砌筑过程中将配电箱安装洞口预留出来，待箱体安装完成后再进行洞口修补填充处理。

此做法的缺点：由于配电箱尺寸大小不一，现场排砖预留无法做法精准预留，一般需要二期填充，墙体界面处理不好容易后期产生裂缝，其次由于箱体尺寸与墙体尺寸不一致导致箱体后背板处易出现填充不密实空鼓现象，如果填充量过大还需二次支模固定后进行砼浇筑，从而增加施工工序，增加建造成本。

另外一种砌体墙暗装配电箱施工方法是针对配电箱箱体尺寸较小（一般半周长1米以内）可以采取砌筑施工阶段不预留，待墙体砌筑完成人工剔凿洞口后再进行箱体安装。

此做法缺点：由于剔凿多为人工手动工具剔凿，成型效果差，现场产生建筑垃圾较多，感观质量差。

为了解决该问题，我项目部经过多次现场实践，在加工、总结现场经验的基础上形成此工法（砌体墙配电箱暗装施工）。

目前该工法经过大量的工程实践，降本增效效果显著。

XXX工程位于位于XXX。

2、工法特点2.1简化工序节约成本砌体墙配电箱暗装施工较传统方法节省箱体固定、砌筑洞口加筋预留、洞口封堵、二次支模浇筑等工序，大大节省材料及人工的费用支出，降本增效效果显著。

2.2成型效果感观质量好由于暗装配电箱需要将箱体转换为砼预制块，砌筑时候将转换后的砼预制块同其他砌块一样砌筑即可，砌筑后整齐成线感观质量好。

2.3材料污染少成品保护方便前期箱箱体转换为砼预制块只需在预制过程中做一层箱体封堵保护膜，后期无需再做保护，成品保护简单方便，减少施工过程产生的垃圾。

2.4工法简单适用便于推广砌体墙配电箱暗装施工工法较传统方法工序步减少，预制块标准化成型率高，感观质量较好，便于标准化施工，有利于全公司推广。

3、适用范围此工法适用于所有砌体墙配电箱暗装施工且箱体半周长小于1500mm的户内暗装配电箱，箱体半周长1500mm及以上的户内配电箱由于箱体尺寸较大，转为预制块后成块体积大，导致倒运过程易损坏安装过程不方便，故暂不适用于此工法施工。

配电箱、控制箱安装施工方案及工艺方法
配电箱和控制箱的安装施工方案和工艺方法
在进行配电箱和控制箱的安装时，需要遵循以下工艺流程：
1.安装工艺流程
2.主要施工方法
1) 墙体暗装电箱
首先，根据设计图纸找到配电箱的安装位置。

在预留预埋阶段与土建衔接，由土建预留好孔洞，做好脱模后孔洞的检查和修整。

接下来，打开配电箱进行检查。

核对型号、规格、合格证和质保书，检查设备有无损伤，附件和备件是否齐全。

然后，安装配电箱，并使用专用锁紧螺母连接管子和箱体。

配电箱箱盖紧贴墙面，箱盖开闭灵活，周围抹灰平整。

接下来，检查箱内电器配件、端子排、导线与端子排、器具连接。

作好箱壳接地，结线整齐、回路编号齐全、正确，作好箱内外清洁卫生。

最后，按设计要求和产品说明书进行调试运行。

2) 墙明装配电箱
根据设计图找到配电箱的安装位置，要求墙面平整。

混凝土墙体安装配电箱在抹灰后进行，采用相适应的膨胀螺栓固定。

砖墙体安装配电箱在抹灰前制作穿墙螺栓预埋固定，做好丝杆保护，抹灰后再安装配电箱。

3) 落地配电箱安装
首先，根据设备找到配电箱的安装位置。

根据配电箱底部尺寸制作安装基础型钢，其允许偏差见下表：
项目(mm/m) 不直度水平度不平行度允许偏差(mm/全长) 5 5 1/。

配电箱安装施工工艺标准1.依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20022.施工准备2.1材料要求：2.1.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

2.1.2塑料配电箱（盘）：箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。

2.1.3木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

2.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

2.1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

2.1.6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2.2主要机具：2.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

2.2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。

2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。

2.3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

3.操作工艺3.1工艺流程3.2配电箱（盘）安装要求：3.2.1配电箱（盘）应安装在安全、干燥、易操作的场所。

配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。

配电箱安装施工方法及安装质量控制要点1、配电箱安装工艺方法（1）暗装配电箱安装时先安装箱体，再安装器件、面板。

面板要紧贴墙面，做到横平竖直。

（2）明装箱采用膨胀螺栓在混凝土墙固定。

（3）配电箱内接线前应对每个回路绝缘进行测试，并记录数值，出线回路应按图纸的标注套上相应的塑料套管，标明回路编号；配电柜内出线回路采用永久性塑料标牌予以回路标注。

（4）配电箱、柜本体要安装好保护接地线，箱门及金属外壳应有明显可靠的PE线接地。

（5）配电箱安装固定后，应进行防护，可采用硬纸板、塑料纸、粘胶带等，绑扎牢固，以防混凝土溅入损坏箱面及箱内元器件。

（6）配电箱通电试运行：配电箱安装完毕，且各回路的绝缘电阻测试合格后方允许通电试运行。

通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。

如果发现问题，必须先断电，然后查找原因进行修复。

（7）配电箱、柜安装调试完毕后，最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置，以便用户使用检修方便。

2、质量标准及质量控制要点（1）外形配电箱、柜位置、标高正确，柜内外清洁整齐，部件齐全，油漆完整无损，机械开孔合适光滑，护口齐全。

明箱后板紧贴墙面，暗设时面板四周紧贴墙面，砂浆饱满光滑无空鼓。

落地柜型钢基础平直，大小恰当、防腐完整，固定螺栓间距≤1mm。

箱盖、柜门开关灵活，箱、柜固定牢靠，箱面标签整齐、正确。

（2）内部箱内刀闸及熔断器等电器上端接电源，下端接负荷。

横装者左侧接电源，右侧接负荷。

箱、柜内开孔应使用液压开孔器，不得气割开孔，管孔应一致光滑，护口齐全，管、箱应丝扣连接。

有元器件的箱、柜门应有可靠接地，导线应绑扎成束，连接牢固、严密，不伤线芯，多股线压接端子使用专用液压钳，压接牢固，母排连接牢固紧密，接触处导电膏涂抹均匀。

用0.05×10mm塞尺检查：线接触者塞不进，面接触50mm宽度以下塞尺塞入不超过4mm，60mm及以上者不大于6mm，零母线在箱内采用零线端子板分路，零线端子板分支路排列位置，与相线相对应。

配电箱柜安装标准成套配电板、控制柜（屏、台）和动⼒、照明配电箱（盘）安装⼯艺标准⼀、适⽤范围本⼯艺标准适⽤于电压为10KV以下及⼀般⼯业民⽤建筑、⽯化装置、⼯业⽣产线等电⽓安装⼯程成套配电柜及动⼒开关柜、控制柜、电源柜、动⼒配电箱的安装。

⼆、编制依据1、《建筑电⽓⼯程施⼯质量验收规范》（GB50303－2002）；2、《电⽓装置安装⼯程盘、柜及⼆次回路线施⼯及验收规范》（GB50171－92）；3、《建筑⼯程施⼯质量验收统⼀标准》（GB50300－2001）；4、《电⽓装置安装⼯程电⽓设备交接试验标准》（GB50150－91）；三、基本规定1、建筑电⽓⼯程施⼯现场的质量管理，除应符合现⾏国家标准《建筑⼯程施⼯质量验收统⼀标准》（GB50300－2001）的3.0.1规定餐具，尚应符合下列规定：1.1安装电⼯、焊⼯、起重吊装⼯和电⽓调试⼈员等，按有关要求持证上岗。

1.2安装和调试⽤各类计量器具，应检定合格，使⽤时应在有效期内。

2、动⼒和照明⼯程的漏电保护装置应做模拟动作实验。

3、接地（PE）或接零（PEN）⽀线必须单独与接地（PE）或接零（PEN）⼲线相连接，不得串联连接。

4、⾼压电⽓设备和布线系统及继电保护系统的交接试验，必须符合现⾏国家标准《电⽓装置安装⼯程电⽓设备交接试验标准》（GB50150－91）的规定。

5、⾼低压成套配电柜、蓄电池、不间断电源柜、控制柜（屏、台）⽤动⼒、照明配电箱（盘）应符合下列规定：5.1查验合格证和随带技术⽂件，实⾏⽣产许可证和安全认可证制度的产品，有许可证编号的安全认证标志，不间断电源有出⼚实验记录。

1.3外观检查：有铭牌，柜内元器件⽆损坏丢失，接线⽆脱焊或松动，蓄电池内电池壳体⽆碎裂、漏液，充油、充⽓设备⽆泄漏，涂层完整，⽆明显碰撞凹陷。

6、成套配电柜、控制柜（屏、台）和动⼒、照明配电箱（盘）安装应按下列程序进⾏：5.2埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物，检查合格，才能安装柜、屏、台。

SGBZ-0633 配电箱（盘）安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300—2001《建筑电气工程施工质量验收规范》GB50303—20021、范围本施工工艺标准适用于建筑电气配电箱（盘）安装工程。

2、施工准备2。

1材料要求：2.1.1铁制配电箱(盘）：箱体应有一定的机械强度，周边平整无损伤,油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板,箱内各种器具应安装牢固,导线排列整齐,压接牢固、应为两部定点厂产品,并有产品合格证。

2。

1.2塑料配电箱（盘）:箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。

2.1。

3木制配电箱(盘):应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

2。

1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

2。

1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

2.1。

6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2。

2主要机具：2。

2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

2。

2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等.2。

2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等.2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。

2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线.2。

3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

3、操作工艺3.1工艺流程：3。

2。

1配电箱（盘）应安装在安全、干燥、易操作的场所.配电箱(盘)安装时，其底口距地一般为1。

16配电箱体暗装施工标准做法1 工艺原理在混凝土墙上预埋箱模或在砌体墙上预留洞口，根据装饰完成面完成配电箱体安装。

2工艺流程2.1混凝土墙上暗埋配电箱体工艺流程2.2砌体墙上暗埋配电箱体工艺流程3 施工要点3.1混凝土墙上暗埋配电箱体施工要点3.1.1 根据配电箱尺寸采用木模板制作箱模，箱模宽度：配电箱宽度+50mm（左右各留20～30mm塞缝），箱模高度：配电箱高度+100mm（上下各留50mm便于连接线管），箱模厚度：配电箱深度+10mm（便于固定配电箱）。

3.1.2土建专业钢筋绑扎后，根据设计施工图纸，确定箱模的安装高度及位置。

将箱模固定在墙面主筋上，确保预制箱模口与模板面平齐，箱体固定端正牢固（详见图16-1、16-2 ）。

洞口四周加固钢筋按照结构专业要求设置。

预埋的配电箱进出线管穿入箱模100mm。

在箱模内水平和竖向各设一条方木加固模板，箱模内填塞泡沫板并用胶带封住箱模口或在箱模口贴双面胶，防止漏浆。

3.1.3 待土建专业拆模后，取出预制箱模。

3.1.4 配电箱安装在土建专业提供一米标高线、打完灰饼后实施。

3.1.5安装箱体时，先用水把预留洞内四壁浇湿，并将洞中杂物清理干净。

根据墙面上灰饼的厚度，确定箱体在混凝土墙面的深度，依据管路的走向敲掉箱体上敲落孔或开孔，将箱体固定端正，入户箱端面与装饰完成面平齐、配电箱反边内侧与墙装饰完成面平齐，箱体四周塞填M5号砂浆。

入户箱体安装应在抹灰前进行，配电箱体应在抹灰后安装。

3.1.6 配电箱安装垂直度允许偏差为1.5‰，底边距地面高度按设计要求安装。

3.1.7入户箱箱体安装前在箱体表面缠一层胶带，以防止后期抹灰造成配电箱体的污染；配电箱安装后在边框贴美纹纸进行成品保护。

图16-1 混凝土墙配电箱模预埋固定示意图图16-2 混凝土墙入户电箱模预埋固定示意图图16-3混凝土墙暗装配电箱体示意图图16-4 混凝土墙暗装入户电箱体示意图3.2砌体墙上暗埋配电箱体施工要点3.2.1 根据设计施工图纸，确定配电箱的安装高度及位置。

砌体结构中预埋混凝土预制框暗装配电箱的施工方法预埋混凝土预制框暗装配电箱是指在施工砌体结构时，在墙体内提前制作好的预制混凝土箱体，用于安装配电设备。

以下是预埋混凝土预制框暗装配电箱的施工方法：1.设计和制作：首先需要根据电气设计要求和施工现场的实际情况，进行配电箱的设计和制作。

预制混凝土框架一般采用预制模板进行制作，确保箱体的尺寸和结构的准确度。

2.安装预制框体：在施工过程中，根据设计要求和施工图纸确定配电箱的安装位置和固定方式。

用锚杆将预制框体固定在墙体内，确保其牢固稳定。

3.集中布线：在预制框体中预先留出电线的穿线孔，根据电气设计要求进行集中布线。

将电线从墙体内穿过预制框体，连接到配电箱内的电器设备。

4.安装配电设备：根据电气设计要求和施工图纸，将配电设备如断路器、开关等安装在预制框体内。

确保设备的安装位置准确、固定可靠，同时要保证设备与电线的连接正确可靠。

5.密封处理：为了防止水和潮气进入预制框体内，需要采取一些密封措施。

可以在预制框体四周涂抹防水材料，或者使用密封条进行封闭。

6.绝缘处理：为了保证电气安全，对于配电箱内的电器设备和电线需要进行绝缘处理。

可以使用绝缘胶带或绝缘套管对电线进行包裹，安装绝缘座子等绝缘材料。

7.防火处理：预埋混凝土预制框暗装配电箱一般要求有一定的防火性能。

可以在预制框体内涂抹防火涂料，或者安装防火隔板等防火措施，以提高配电箱的防火能力。

8.检验和维护：在施工完成后，需要进行配电箱的检验和维护工作。

检查箱体的固定情况、电气设备的连接质量和绝缘性能等，确保配电箱的正常运行。

总结：预埋混凝土预制框暗装配电箱的施工方法包括设计和制作、安装预制框体、集中布线、安装配电设备、密封处理、绝缘处理、防火处理以及检验和维护等步骤。

在施工过程中，需要严格按照电气设计要求和施工图纸进行操作，确保配电箱的安全可靠。

同时需要注意施工过程中的防水、绝缘和防火等措施，以提高配电箱的性能和使用寿命。

填充墙暗装式配电箱箱体超前安装施工工法填充墙暗装式配电箱箱体超前安装施工工法一、前言填充墙暗装式配电箱箱体超前安装施工工法是一种在建筑装修施工中常用的电气配装施工工法。

它的特点是在填充墙施工过程中，提前将配电箱箱体固定在墙体内，直接连接配电设备，并通过装填填料的方式，将配电箱箱体藏于填充墙内，起到美观、节约空间的效果。

二、工法特点1. 美观：填充墙暗装式配电箱箱体超前安装施工工法可以将配电箱隐藏于墙体内部，不占用建筑内部空间，增强了建筑的整体美观性。

2. 节约空间：该工法能够充分利用墙体内空间，使得电气设备的布局更加合理，节约了建筑的使用空间。

3. 施工效率高：通过提前安装配电箱箱体，并在填充墙过程中一并施工，减少了后期施工环节，提高了施工效率。

4. 维护方便：填充墙暗装式配电箱箱体超前安装施工工法使得电气设备易于维护和检修，减少了维护难度和时间成本。

三、适应范围填充墙暗装式配电箱箱体超前安装施工工法适用于各类建筑物的室内装修施工，特别适合于要求美观、节约空间的建筑项目，如商业大厦、酒店、住宅等。

四、工艺原理填充墙暗装式配电箱箱体超前安装施工工法的工艺原理是在填充墙施工阶段，提前将配电箱箱体固定在墙体内预留的位置，并通过连线等技术措施连接配电设备。

然后在填充墙施工过程中，将配电箱箱体藏于填充料内，最终形成美观、密闭的填充墙结构。

五、施工工艺1. 准备工作：确认电气图纸，确定配电箱箱体的安装位置和数量，并准备好所需材料和工具。

2. 安装箱体：根据电气图纸，确定配电箱箱体的安装位置，使用膨胀螺栓等固定件将箱体固定在墙体内。

3. 连接设备：根据电气图纸，连接配电箱箱体与电气设备，确保电气设备的正常供电。

4. 填充墙施工：在填充墙施工过程中，将配电箱箱体藏于填充料内，与墙体形成浑然一体的整体结构。

5. 完工验收：完成填充墙暗装式配电箱箱体超前安装施工工法后，进行施工质量验收，确保施工工程符合设计要求。

六、劳动组织1. 施工负责人：负责施工工艺的安排和组织，指导施工人员的具体操作。

暗装配电箱细部做法配电箱是电力系统中不可或缺的一部分，它通过分配和控制电能，确保电力系统的安全运行。

暗装配电箱是一种设计优雅、安全可靠且不占用空间的配电箱类型。

本文将介绍暗装配电箱的细部做法，包括选材、安装位置、布线和注意事项等方面。

1. 选材在选择暗装配电箱的材料时，需要考虑其耐火、绝缘和耐腐蚀性能。

常用的材料包括钢板、钢壳和不燃料材料等。

选材时应根据实际需求和安全要求进行选择，确保配电箱的可靠性和安全性。

2. 安装位置暗装配电箱的安装位置应根据实际使用需求和场地条件进行选择。

一般来说，配电箱应安装在通风良好、干燥且易于维护的位置，远离易燃易爆物品和水源。

同时，应确保配电箱的安装位置便于操作和维修。

3. 布线暗装配电箱的布线是确保电力系统正常工作的关键步骤，以下是布线的一般做法：3.1. 进线配电箱需要通过进线接受来自外部电源的电能。

在接入进线时，需要根据实际情况选择合适的进线方式，如明线或管线进线。

同时，应合理安装进线保护装置，以保护配电箱和相关设备不受电力过载或短路等异常情况的影响。

3.2. 支线支线是将电能从配电箱分配到各个用电设备的线路。

在进行支线布线时，应根据设备功率、安全要求和电力需求进行合理规划。

同时，应保证支线的绝缘性能和接线的牢固性，以避免因电力故障而引发事故。

3.3. 地线地线是配电箱中非常重要的一部分，用于引导电流和保护设备。

在进行地线布线时，需要选择优质的导电材料，并采用合适的连接方式，确保地线连接牢固可靠。

此外，地线的进行良好接地是确保电力系统安全运行的必要条件。

4. 注意事项在进行暗装配电箱细部做法时，需要注意以下事项：- 安全第一：在进行配电箱布线时，务必遵循相关的安全规范和标准，确保人身安全和设备的安全性。

- 专业施工：为了保证暗装配电箱的质量和可靠性，应选择具备相关经验和资质的专业安装工程师进行施工。

- 定期检查：配电箱和相关设备应定期进行检查和维护，以确保其正常运行和安全性。

配电箱盘施工工艺标准1适用范围本标准适用于一般工业与民用建筑电气配电箱(盘）安装工程.2 施工准备2。

1材料：2.1.1配电箱（盘)应符合国家或部颁发的现行技术标准和设计要求，并有产品出厂合格证、生产许可证、试验纪录、CCC认证标识。

箱体应有铭牌,附件齐全，无机械损伤、变形，油漆剥落等现象.2.1.2型钢应无明显锈蚀，并有材质证明。

2。

1。

3螺栓、角钢、扁铁等均采用镀锌件。

2.1.4绝缘导线:导线的型号规格必须符合设计要求，并应有“CCC”标志及产品合格证。

2.2机具设备：2。

2。

1手动工具：电工组合工具、钢锯、扁锉、圆锉、手锤、台钳、活扳手、套筒扳手、錾子、扎锥、喷灯、点冲子等。

2。

2。

2电动工具：台钻、电钻、电锤、电炉、电烙铁、液压开孔器、电焊工具等。

2。

2。

3测量工具：兆欧表、万用表、卷尺、角尺、方尺、水平尺、钢板尺、小线、线坠、红铅笔、试电笔等。

2。

2。

4安全环保工具：手套、安全带、工具袋、工具箱、垃圾清理袋等。

2。

2。

5其他工具：高凳、锡锅、灰铲等。

2.3作业条件2。

3.1预埋铁架或螺栓时，墙体结构应已弹出施工水平线。

2。

3。

2土建工程配电箱的预留洞与预埋件的标高、尺寸均符合设计要求。

2。

3。

3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

3 操作工艺3.1工艺流程：明装配电箱：弹线定位→→固定螺栓安装→箱固定→配线→绝缘→试运行暗装配电箱：弹线定位→箱体安装→箱（盘）芯安装→配线→绝缘→试运行3.2操作方法3.2。

1弹线定位:根据设计图纸确定配电精（盘）位置,并按照箱（盘）的外形尺寸进行弹线定位，并清理好。

3。

2。

2明装配电箱(盘）支架安装：依据配电箱底座尺寸制作配电箱支架。

将角钢调直，量好尺寸,画好锯口线,锯断煨弯，钻孔位,焊接.煨弯时用方尺找正，再用电(气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。

采用金属膨胀螺栓固定在安装位置上。

3。

2。

3明装配电箱（盘）固定螺栓安装：在混凝土墙或砖墙上采用金属膨胀螺栓固定配电箱（盘）时。

配电箱安装施工方案
1、施工步骤
序号施工流程施工示意图
1 弹性定位、支
架安装
配电箱支架安装
2 配电箱明、暗
装
配电箱明装配电箱暗装
3 盘面安装、柜
内配线
盘面安装箱内接线
4 箱体固定
配电箱安装完成效果
5 绝缘测试、试
运行
绝缘测试、试运行
2、施工技术措施
（1）落地配电箱安装用10＃槽钢基础固定，在安装找平中，需用垫铁的地方，最多不超过三片。

（2）明装配电箱采用膨胀螺栓在墙上固定，隔墙上安装配电箱还需要安装对拉螺杆固定。

（3）暗装配电箱先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和墙体装饰面。

（4）根据进出电缆电线的方向及桥架的规格，在配电箱的顶部或底部开孔。

配电箱的所有开孔处须用橡胶皮保护孔的边缘，以防止损坏电线电缆。

板墙内箱体暗装安装规范
一、材料要求：
施工单位要严格执行采购部规定的甲定乙供材料。

二、箱体的固定：
箱体固定前，利用箱体上已经开好的孔（要求配电箱生产厂按系统图，在上下两个底边预留敲落孔，并上下底边各多预留一个孔）进行接管。

个别需要开孔的，先根据洞口内的预埋线管的位置，对箱体上下两个底边进行开孔。

然后将箱体横向固定在洞口，箱体底边高度为1.8米，箱体两侧均留出与洞边相等的间距，箱口平面与墙面平行，且高出墙面1-3mm。

箱体的固定方法是：
1.箱体的标高根据土建提供的1米控制线,最终确定配电箱箱体的标高。

2.调整箱口平面与墙面的关系,根据土建内粉刷墙面的标高,以
确定突出墙面的尺寸。

3.调整好后，再往箱体的两侧及背后填充水泥砂浆。

4.等水泥砂浆的凝固后，进行下一步接管工作了。

三、接管：
1.管口不能直接进入箱体，必须是通过锁扣与箱体进行连接。

2.连接好后，箱体内管口全部用管塞封堵严实，防止抹灰施工时
水泥砂浆进入管内堵塞线管。

四、工作交接：
由电气施工员检查合格后，通知土建施工员，可以进行配电箱所在墙体、或配电箱周围的抹灰工作。

五、成品保护：
在抹灰施工时，将箱体周围的空隙填实、抹平，不能破坏管口封堵，不能将砂浆抹入箱体内并用塑料薄膜保护，防止污染。

配电箱安装工程施工方案一、埋管穿线安装工程1、工艺流程：弹线定位→加工管弯→安装盒箱→暗敷管路→穿线→配电箱安装2、弹线定位:1）根据设计图要求，在墙面确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸.2）根据设计图灯位要求,进行测量后,标注出灯头盒的准确位置尺寸。

3）墙面剔槽稳埋开关盒弹线。

根据设计图要求，在砖墙需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。

3、加工管弯：1）阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作,均应在原材料规定的允许环境温度下进行.2）热煨法：用加热器具均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度,并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。

不得因煨弯使管出现烤伤、变色、破裂等现象。

4、隐埋盒、箱：1）盒、箱固定应平正牢固、灰浆饱满,收口平整，纵横座标准确，符合设计图和施工验收规范规定。

2）砖墙隐埋盒、箱：A、剔洞隐埋盒、箱,再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。

洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。

依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱.B、顶板隐埋灯头盒：埋灯头盒。

根据设计图标注出灯位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大.将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。

二、配电箱（柜)安装工程1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。

柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷.2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线，专用接线端子。
