三箱安装配电箱柜电表箱分户箱分项工程施工工艺标准精编版

配电箱、柜安装施工工艺一、概述配电箱、柜安装施工工艺旨在指导安装人员正确安装配电箱和柜，确保电力系统的正常运行和安全稳定。

本文档将介绍配电箱、柜安装的步骤和注意事项。

二、安装步骤1. 安装位置选择：选择合适的位置安装配电箱和柜，确保其容易操作和维护，同时要考虑避免与其他设备或建筑物发生碰撞。

2. 安装基准确定：根据设计要求和实际情况，确定安装配电箱和柜的基准点，并进行标记。

3. 固定支架安装：根据基准点，安装固定支架，并使用螺栓将其牢固固定。

4. 配电箱、柜安装：将配电箱和柜放置在支架上，并使用螺丝将其固定在支架上，确保稳定牢固。

5. 连接电缆：根据设计要求和接线图，连接配电箱、柜的电缆，确保连接正确、牢固可靠。

6. 安装其他配件：根据需要，安装配电箱、柜的其他配件，如仪表、保护设备等。

7. 调试测试：完成安装后，进行必要的调试测试，确保配电箱、柜能够正常工作。

三、注意事项1. 安全第一：在进行安装工作时，始终要注意安全，佩戴好防护装备，遵守相关安全操作规程。

2. 操作规范：按照设备制造商的安装规程和要求进行安装，不得随意改动或拆卸设备。

3. 线缆排列整齐：在连接电缆时，要注意排列整齐，避免交叉和缠绕，确保信号传输正常。

4. 标识清晰：对于配电箱、柜的各个部分和连接线缆，应进行清晰的标识，方便日后操作和维护。

5. 及时清理：在安装完成后，应及时清理安装现场，清除多余杂物和垃圾。

以上是配电箱、柜安装施工工艺的简要介绍。

在实际操作中，应根据具体情况和其他相关规定进行施工，确保安全和合规性。

1范围本工艺标准适用于建筑电气配电箱（盘）安装工程。

2施工准备2.1 材料要求：2.1.1 铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1∙5mm,但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

2.1.2 塑料配电箱（盘）：箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚度不应小于5mm,并有产品合格证。

2.1.3木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm 。

2.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

2.1.5 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

2.1.6 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2.2 主要机具：卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

塞子、钢锯、锯条、木铿、扁铿、圆铿、剥线钳、尖嘴钳、压接钳，锡锅、锡勺等。

手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、点冲子、兆欧表、工具袋、工具箱、高凳等。

2.3 作业条件：2.3.1 随土建结构预留好暗装配电箱的安装位置。

2.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。

2.3.3 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

4质量标准4.1 保证项目：低压配电器具的接地保护措施和其它安全要求必须符合施工验收规范规定。

检验方法：观察检查和检查安装记录。

4.2 基本项目：4.2.1 配电箱安装应符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。

喑式配电箱箱盖紧贴墙面;性线经汇流排（N 线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活，回路编号齐全，结线整齐，PE 保护地线不串接安装明显牢固，导线截面、线色符合规范规定。

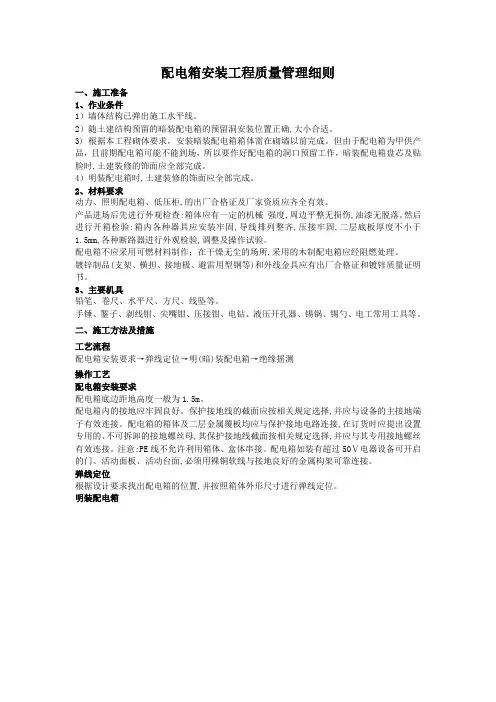

配电箱安装工程质量管理细则一、施工准备1、作业条件1）墙体结构已弹出施工水平线。

2）随土建结构预留的暗装配电箱的预留洞安装位置正确,大小合适。

3) 根据本工程砌体要求，安装暗装配电箱箱体需在砌墙以前完成。

但由于配电箱为甲供产品，且前期配电箱可能不能到场，所以要作好配电箱的洞口预留工作，暗装配电箱盘芯及贴脸时,土建装修的饰面应全部完成。

4）明装配电箱时,土建装修的饰面应全部完成。

2、材料要求动力、照明配电箱、低压柜,的出厂合格证及厂家资质应齐全有效。

产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开箱检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,各种断路器进行外观检验,调整及操作试验。

配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

3、主要机具铅笔、卷尺、水平尺、方尺、线坠等。

手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、施工方法及措施工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测操作工艺配电箱安装要求配电箱底边距地高度一般为1.5m。

配电箱内的接地应牢固良好。

保护接地线的截面应按相关规定选择,并应与设备的主接地端子有效连接。

配电箱的箱体及二层金属覆板均应与保护接地电路连接,在订货时应提出设置专用的、不可拆卸的接地螺丝母,其保护接地线截面按相关规定选择,并应与其专用接地螺丝有效连接。

注意:PE线不允许利用箱体、盒体串接。

配电箱如装有超过50Ⅴ电器设备可开启的门、活动面板、活动台面,必须用裸铜软线与接地良好的金属构架可靠连接。

弹线定位根据设计要求找出配电箱的位置,并按照箱体外形尺寸进行弹线定位。

明装配电箱明装配电箱分为明管明箱和暗管明箱两种,其配电箱的安装方式两种大致相同；但对于暗管明箱,现施工中一般采用下图5-21的做法,此做法的弊病是箱后的暗装接线盒不利于检查和维修,一旦遇到换线、查线等情况时,还得拆下明装配电箱。

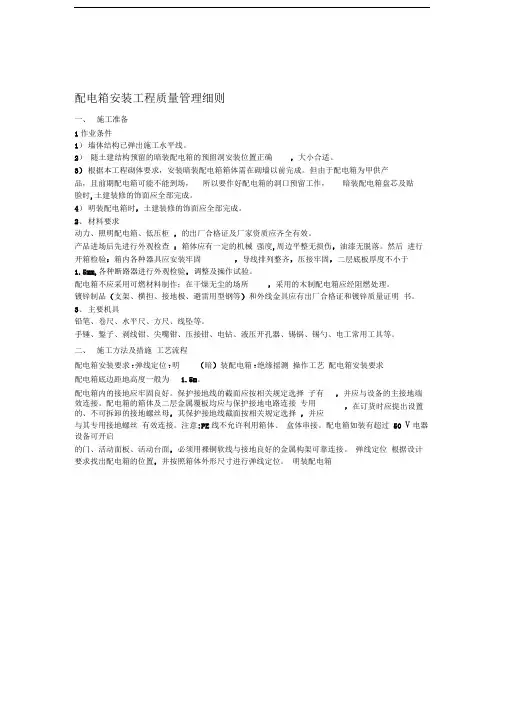

配电箱安装工程质量管理细则一、 施工准备1作业条件1） 墙体结构已弹出施工水平线。

2） 随土建结构预留的暗装配电箱的预留洞安装位置正确 ，大小合适。

3） 根据本工程砌体要求，安装暗装配电箱箱体需在砌墙以前完成。

但由于配电箱为甲供产 品，且前期配电箱可能不能到场， 所以要作好配电箱的洞口预留工作，暗装配电箱盘芯及贴 脸时,土建装修的饰面应全部完成。

4） 明装配电箱时，土建装修的饰面应全部完成。

2、 材料要求动力、照明配电箱、低压柜 ，的出厂合格证及厂家资质应齐全有效。

产品进场后先进行外观检查 ：箱体应有一定的机械 强度,周边平整无损伤，油漆无脱落。

然后 进行开箱检验：箱内各种器具应安装牢固 ，导线排列整齐，压接牢固，二层底板厚度不小于1.5mm,各种断路器进行外观检验，调整及操作试验。

配电箱不应采用可燃材料制作；在干燥无尘的场所，采用的木制配电箱应经阻燃处理。

镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应有出厂合格证和镀锌质量证明 书。

3、 主要机具铅笔、卷尺、水平尺、方尺、线坠等。

手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、 施工方法及措施 工艺流程配电箱安装要求T 弹线定位T 明 （暗）装配电箱T 绝缘摇测 操作工艺 配电箱安装要求 配电箱底边距地高度一般为 1.5m 。

配电箱内的接地应牢固良好。

保护接地线的截面应按相关规定选择 子有效连接。

配电箱的箱体及二层金属覆板均应与保护接地电路连接 专用的、不可拆卸的接地螺丝母，其保护接地线截面按相关规定选择 ，并应与其专用接地螺丝 有效连接。

注意:PE 线不允许利用箱体、 盒体串接。

配电箱如装有超过 50 V 电器设备可开启的门、活动面板、活动台面，必须用裸铜软线与接地良好的金属构架可靠连接。

弹线定位 根据设计要求找出配电箱的位置，并按照箱体外形尺寸进行弹线定位。

明装配电箱，并应与设备的主接地端 ，在订货时应提出设置ns-31睛配曽明箱強法Ks-ii明配明装配电箱分为明管明箱和暗管明箱两种，其配电箱的安装方式两种大致相同；但对于暗管明箱,现施工中一般采用下图5-21的做法，此做法的弊病是箱后的暗装接线盒不利于检查和维修,一旦遇到换线、查线等情况时，还得拆下明装配电箱。

配电箱安装施工工艺标准1.依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20022.施工准备2.1材料要求：2.1.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

2.1.2塑料配电箱（盘）：箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。

2.1.3木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

2.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

2.1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

2.1.6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2.2主要机具：2.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

2.2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。

2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。

2.3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

3.操作工艺3.1工艺流程3.2配电箱（盘）安装要求：3.2.1配电箱（盘）应安装在安全、干燥、易操作的场所。

配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。

配电柜、箱安装施工工艺一、引言配电柜、箱是电力系统中重要的组成部分，起到了电力供应、控制和保护作用。

合理的安装配电柜、箱可以提高设备的安全性和运行可靠性。

因此，本文将介绍针对配电柜、箱安装施工的工艺方法。

二、安装前的准备工作1.进行现场勘测在安装前要充分了解工作现场的情况，包括现场环境、机电设备接线图等，确保施工设计准确无误。

2.检查设备清单与货物检查设备清单与货物，核对数量、型号和规格，确保一致无误。

3.准备工具与器材准备必要的工具和器材，包括吊装工具、电工器材等。

三、配电柜、箱安装工艺1.确定安装位置根据设计方案和现场实际情况，确定安装位置和方向。

2.安装悬挂支架根据配电柜、箱的尺寸和重量，安装悬挂支架，注意支架要牢固可靠，避免支架变形或失稳。

3.配电柜、箱吊装用专业的吊装工具将配电柜、箱吊装到悬挂支架上，并将其固定。

4.配电柜、箱接线按照设备接线图和电气图纸，将所有电缆、引线、端子等接线固定牢固。

5.调整安装位置和水平根据设备的需要并结合现场实际情况，调整安装位置和水平，确保配电柜、箱的稳定性和安全性。

6.进行接地保护对配电柜、箱和其它周边设备进行接地保护，以防止电气意外伤害发生。

7.进行系统检查进行系统检查，包括对所有接线、接口、设备状态等进行检查，确保设备和系统运行的安全可靠性。

四、安装后的检测和调整1.进行运行试验安装完成后，应进行全面的运行试验，包括电气、机械、控制等方面的试验。

2.检查设备参数对所有设备参数进行检查和调整，以达到设计要求，并对安装质量进行评估，以确保安全可靠性。

3.录入相关信息将安装的设备信息和相关数据记录在电脑或手册中，以便日后管理和维护。

五、安全注意事项在配电柜、箱安装过程中，必须牢记安全第一的原则，严格遵守以下注意事项：1.避免在雨天操作。

2.在配电柜、箱吊装过程中，要确保安全牢靠。

3.在施工中，要注意电气安全，禁止触电。

4.遵守安全操作规程，严格遵守现场管理制度。

（建筑工程标准法规）三箱安装(配电箱柜、电表箱、分户箱)分项工程施工工艺标准配电箱柜、电表箱、分户箱分项工程施工工艺标准壹、适用范围适用*****公司承接施工的工程。

二、编制依据根据现行电气施工验收规范、质量检验标准、国家安装标准图集。

三、施工准备第一节、材料要求：1.1订货前根据设计图纸及现场察访情况确定各方面的技术要求：尺寸大小、开孔位置、预留的空间位置，进出线的走向位置等。

1.2箱体钢板厚度至少保证于1.5mm厚。

1.3电表箱、分户箱的进出线管为暗埋时，不准厂家预留孔。

因为现场上的进出管是不确定的，必须于现场上开孔（电表箱、分户箱的进出线为线槽明敷时，于上下预留方孔）。

1.4三箱到货后要检查以下方面:a)钢板厚度 1.5mm。

b)箱体油漆无脱落,周边平整无损伤。

c)箱内各种元器件应安装牢固、导线排列整齐、压按牢固，且有产品合格证。

d)开关等元器件的型号、品牌、容量等符合要求。

第二节：主要机具开孔钻、冲击钻、手锤、电工工具、水平尺、钢卷尺、扳手、吊线锤、塞尺第三节：作业条件3.1随土建结构预留好暗装配电箱的安装位置。

3.2安装分户箱体时，抹灰完成至少于疤打完，安装芯子时墙面装修全部完成。

门窗工程全部完成。

3.3安装电表箱时强电井内由装修全部完成，门锁全完交付使用。

3.4配电柜安装时土建装修全完，否则装好就抹不到灰，刷不到油漆了。

四、工艺流程基础及及支架的制作→分户箱体的安装→配电箱安装→电表箱安装→分户箱内元器件安装→接线安装→试验调整→送电试运行五、操作工艺5.１基础及支架的制作1.落地柜采用型钢10#槽钢基础，制作型钢基础时要根据现场实际情况测量下料，下料严禁气割，开孔要用台钻或手电钻，严禁气割，基础型钢支架要四角平整，这样才能保证落地柜的平稳，且且开孔的位置要根据箱柜安装孔确定。

2.支架要刷防锈漆，刷银粉漆。

5.2分户箱体的安装待土建砌砖工程中把分户箱体的洞口留出后，且土建打了灰疤或者抹了灰后方可进行箱体的安装，安装箱体时要注意保持箱体口能够和抹灰层平。

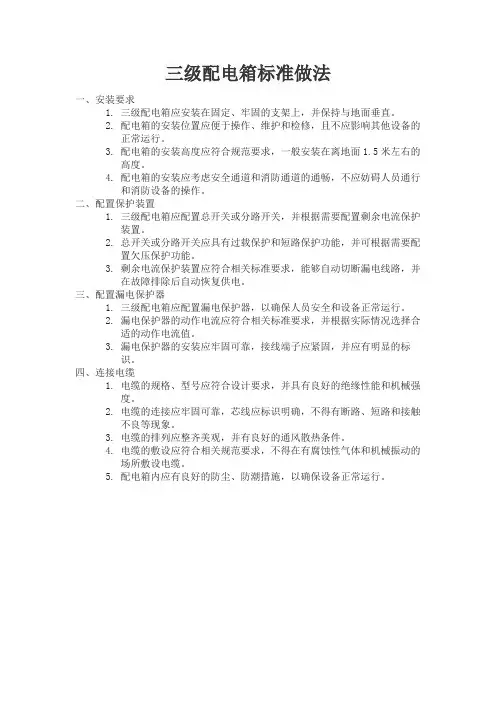

三级配电箱标准做法
一、安装要求
1.三级配电箱应安装在固定、牢固的支架上，并保持与地面垂直。

2.配电箱的安装位置应便于操作、维护和检修，且不应影响其他设备的
正常运行。

3.配电箱的安装高度应符合规范要求，一般安装在离地面1.5米左右的
高度。

4.配电箱的安装应考虑安全通道和消防通道的通畅，不应妨碍人员通行
和消防设备的操作。

二、配置保护装置
1.三级配电箱应配置总开关或分路开关，并根据需要配置剩余电流保护
装置。

2.总开关或分路开关应具有过载保护和短路保护功能，并可根据需要配
置欠压保护功能。

3.剩余电流保护装置应符合相关标准要求，能够自动切断漏电线路，并
在故障排除后自动恢复供电。

三、配置漏电保护器
1.三级配电箱应配置漏电保护器，以确保人员安全和设备正常运行。

2.漏电保护器的动作电流应符合相关标准要求，并根据实际情况选择合
适的动作电流值。

3.漏电保护器的安装应牢固可靠，接线端子应紧固，并应有明显的标
识。

四、连接电缆
1.电缆的规格、型号应符合设计要求，并具有良好的绝缘性能和机械强
度。

2.电缆的连接应牢固可靠，芯线应标识明确，不得有断路、短路和接触
不良等现象。

3.电缆的排列应整齐美观，并有良好的通风散热条件。

4.电缆的敷设应符合相关规范要求，不得在有腐蚀性气体和机械振动的
场所敷设电缆。

5.配电箱内应有良好的防尘、防潮措施，以确保设备正常运行。

配电箱安装施工工艺㈠技术要求1、配电箱(柜)订货前应根据设计图纸及现场实际情况确定设备的各项的技术要求，如：箱体规格尺寸、开孔位置、预留元器件位、进出线的走向位置等。

2、配电箱、开关箱的进出线管为暗配时，因为进出线管位置往往不能准确定位，必须在现场开孔的，订货时应说明。

3、配电屏、台、盘安装质量要求，按本标准配电箱(柜)标准，以下不再叙述。

㈡设备及材料要求及质量标准1、配电箱(柜)及箱(柜)内电气元器件均应符合国家现行相关技术标准和设计要求。

2、配电箱必须有合格证及检测报告。

箱及箱内的漏电保护器、断路器及其它相关低压电器必须有合格证及3C认证。

3、高低压开关柜、配电柜：必须有合格证、检验报告、生产许可证、两部认证（机械部、工业部）。

柜及柜内的漏电保护器、断路器以及其它相关低压电器必须有合格证及3C认证。

4、配电箱(柜)应随带安装、使用、维修和试验要求等技术文件。

5、进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。

6、配电箱(柜)应带有铭牌，并注明厂家名称，附件、备件应齐全、完好，接线无脱落脱焊，箱(柜)体涂层完整，无明显碰撞凹陷。

7、箱(柜)体钢板厚度应符合其规格要求的厚度，箱体加工精度、喷涂质量均应符合标准要求。

8、箱、柜内低压电器组合应符合下列规定：⑴发热元件安装在散热良好的位置。

⑵熔断器的熔体规格、自动开关的整定值符合设计要求。

⑶切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板。

⑷信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确。

⑸外壳需接地（PE）和接零（PEN）的，连接可靠。

⑹端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。

9、配电箱(柜)安装材料要求⑴箱、柜型钢基础和支架应具有材料质量证明书，表面无明显锈蚀。

⑵螺丝、螺栓、螺母、弹簧垫、平垫均应使用合格的镀锌产品。

三箱安装配电箱柜电表箱分户箱分项工程施工工艺标准12配电箱柜、电表箱、分户箱分项工程施工工艺标准一、适用范围适用*****公司承接施工的工程。

二、编制依据根据现行电气施工验收规范、质量检验标准、国家安装标准图集。

三、施工准备第一节、材料要求:1.1订货前根据设计图纸及现场察访情况确定各方面的技术要求: 尺寸大小、开孔位置、预留的空间位置, 进出线的走向位置等。

1.2箱体钢板厚度至少保证在1.5mm厚。

1.3电表箱、分户箱的进出线管为暗埋时, 不准厂家预留孔。

因为现场上的进出管是不确定的, 必须在现场上开孔( 电表箱、分户箱的进出线为线槽明敷时, 在上下预留方孔) 。

1.4 三箱到货后要检查以下方面:a)钢板厚度 1.5mm。

b)箱体油漆无脱落, 周边平整无损伤。

c)箱内各种元器件应安装牢固、导线排列整齐、压按牢固, 并有3产品合格证。

d)开关等元器件的型号、品牌、容量等符合要求。

第二节: 主要机具开孔钻、冲击钻、手锤、电工工具、水平尺、钢卷尺、扳手、吊线锤、塞尺第三节: 作业条件3.1随土建结构预留好暗装配电箱的安装位置。

3.2安装分户箱体时, 抹灰完成至少在疤打完, 安装芯子时墙面装修全部完成。

门窗工程全部完成。

3.3安装电表箱时强电井内由装修全部完成, 门锁全完交付使用。

3.4配电柜安装时土建装修全完, 否则装好就抹不到灰, 刷不到油漆了。

四、工艺流程基础及及支架的制作→分户箱体的安装→配电箱安装→电表箱安装→分户箱内元器件安装→接线安装→试验调整→送电试运行五、操作工艺5.１基础及支架的制作1.落地柜采用型钢10#槽钢基础, 制作型钢基础时要根据现场实际情4况测量下料, 下料严禁气割, 开孔要用台钻或手电钻, 严禁气割, 基础型钢支架要四角平整, 这样才能保证落地柜的平稳, 而且开孔的位置要根据箱柜安装孔确定。

2.支架要刷防锈漆, 刷银粉漆。

5.2分户箱体的安装待土建砌砖工程中把分户箱体的洞口留出后, 且土建打了灰疤或者抹了灰后方可进行箱体的安装, 安装箱体时要注意保持箱体口能够与抹灰层平。

配电箱安装工艺施工工艺标准(一) 施工准备1、材料要求：(1) 铁制配电箱：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

(2) 镀锌材料有角钢、扁铁、铁皮、机螺丝、螺栓、垫圈、圆钉等。

(3) 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

(4) 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、作业条件：(1) 随土建结构预留好暗装配电箱的安装位置。

(2) 预埋铁架或螺栓时，墙体结构应弹出施工水平线。

(3) 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

(二) 操作工艺1、配电箱安装要求：配电箱应安装在安全、干燥、易操作的场所。

配电箱安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。

在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。

弹线定位：根据设计要求找出配电箱位置，并按照箱（盘）的外形尺寸进行弹线定位；弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。

明装配电箱（盒）：铁架固定配电箱将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。

煨弯时用方尺找下，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。

再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。

待水泥砂浆凝固后方可进行配电箱的安装。

金属膨胀螺栓固定配电箱采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。

其方法是找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。

配电柜、箱安装施工工艺配电柜和配电箱的安装施工需要满足以下要求：设备必须有铭牌，注明生产厂家及规格、型号；设备附件齐全，外观检查完好无损；配电柜、配电箱和各种器件应具有产品合格证、生产许可证、“CCC”认证标识及安装技术文件。

此外，需要使用一些主要机具，如台虎钳、锉刀、手锤、电工工具、卷扬机、电气焊机具、台钻、手电钻、电锤、水准仪、兆欧表、万用表、水平尺、高压验电器、高压测试仪器、力矩搬手、钢卷尺、线坠、倒链、钢丝绳、滚杠等。

在进行配电柜、箱安装施工之前，需要满足一些作业条件，如装饰工程已施工完毕；预留孔洞、预埋件应符合设计和设备安装要求；设备间具有可靠的安全及消防措施；安装场地清理干净，照明符合要求，道路通畅。

同时，需要做好技术准备，包括施工图纸和技术资料齐全，施工方案编制完毕并经审批，施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

配电柜、箱安装施工的操作工艺流程包括开箱检查、基础制作、安装、配电柜搬运、箱柜本体稳装固定、柜内一二次接线、柜内清扫、调整试验、贴标签、系统图、送电运行验收。

在开箱检查环节中，需要根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备生产厂家共同进行检查，并做好检查记录。

在基础制作、安装环节中，需要将型钢调直、清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔，再对加工好的基础型钢，进行防锈处理。

在配电柜搬运环节中，需要根据现场的环境、道路的长短，选择合适的运输方式，并对必要部位进行搭设运输平台和垂直吊装平台，由起重工作业，电工配合进行设备运输。

注意事项：在运输和吊装配电柜时，需要采取防倒措施，避免碰撞和剧烈振动，以保护设备不被损坏。

运输平台和吊装平台必须经过安全管理人员检查合格后才能使用。

吊索应该穿过配电柜的吊环或挂在主要承力结构处，绳长应一致，以防止柜体变形或损坏部件。

配电柜的稳装和固定需要遵循靠墙后入口的原则，先找正两端的配电柜，然后逐台进行调整。
