成套配电箱（柜）安装规程第一节成套配电柜安装1. 工艺流程基础制作安装→配电柜搬运吊装→母线电缆压接→柜内配线校线→柜盘调试→试运验收2. 控制要点2.1 柜体符合标准，有“CCC”认证。
2.2 基础型钢安装允许偏差符合规定。
2.3 防雷接地符合设计或规范要求。
2.4 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电柜安装：3.2 配电柜的基础型钢应与保护导体可靠连接；装有电器的可开启门与框架的接地端子应选用截面积不小于4mm2的裸3.3 编织铜线连接，并应有标识。
3.4 低压成套配电箱柜应有可靠的防电击保护，柜内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子。
3.5 配电柜相互间或与基础型钢间应用镀锌螺栓连接，且防松零件应齐全。
3.6 柜内分别设置零线（N）和保护接地线（PE）汇流排。
3.7 线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5MΩ，二次回路不应小于1MΩ；二次回路的耐压试验电压应为1000V，试验持续时间应为1min 或符合产品技术文件要求。
配电柜安装实例图配电柜接线实例图基础槽钢接地实例图第二节成套配电箱安装1. 工艺流程弹线定位→支架安装→明装（暗装）配电箱→盘面组装→箱内配线→箱体固定→绝缘测试→试运行验收2. 控制要点2.1 箱体符合标准，有“CCC”认证。
2.2 配电箱配线排列整齐，绑扎成束。
2.3 箱体线缆进出口应有防护措施。
2.4 防雷接地符合设计或规范要求。
2.5 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电箱安装：3.2 配电箱的金属框架必须接地或接零可靠；装有电器的可开启门和与框架的接地端子间应选用截面积不小于4mm2的裸编织铜线连接，标识明确。
3.3 配电箱标志牌、标志框齐全、正确清晰。
箱内标识器件、接线端子编号标识清晰。
3.4 箱体应安装牢固，且不应设置在水管正下方，安装垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm。

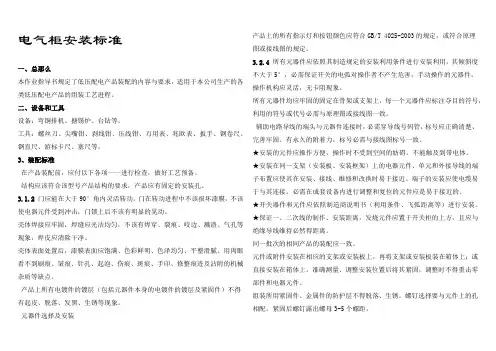

电气柜安装标准一、总那么本作业指导书规定了低压配电产品装配的内容与要求，适用于本公司生产的各类低压配电产品的组装工艺进程。
二、设备和工具设备：弯铜排机、搪锡炉、台钻等。
工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺等。
3、装配标准在产品装配前，应付以下各项一一进行检查，做好工艺预备。
结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动，门在转动进程中不该损坏漆膜，不该使电器元件受到冲击，门锁上后不该有明显的晃动。
壳体焊接应牢固，焊缝应光洁均匀，不该有焊穿、裂痕、咬边、溅渣、气孔等现象，焊皮应清除干净。
壳体表面处置后，漆膜表面应饱满、色彩鲜明、色泽均匀、平整滑腻、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺点。
产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
元器件选择及安装产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003的规定，或符合原理图或接线图的规定。
3.2.4 所有元器件应依照其制造规定的安装利用条件进行安装利用，其倾斜度不大于5°，必需保证开关的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。
所有元器件均应牢固的固定在骨架或支架上，每一个元器件应标注夺目的符号，利用的符号或代号必需与原理图或接线图一致。
辅助电路导线的端头与元器件连接时，必需穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必需与接线图标号一致。
★安装的元件应操作方便，操作时不受到空间的妨碍，不能触及到带电体。
★安装在同一支架（安装板、安装框架）上的电器元件、单元和外接导线的端子布置应使其在安装、接线、维修和改换时易于接近。
端子的安装应使电缆易于与其连接。
必需在成套设备内进行调整和复位的元件应是易于接近的。
低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准北京启达电气有限公司发布（试）目次1 适用范围错误!未定义书签。
2 引用标准错误!未定义书签。
3 施工准备：错误!未定义书签。
4 操作工艺错误!未定义书签。
5 质量控制错误!未定义书签。
6 质量标准错误!未定义书签。
7 成品保护错误!未定义书签。
低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
引用标准GB50303-2002 （）建筑电气施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 电气装置安装工程施工及验收规范GB50255-96 电气装置安装工程施工及验收规范GB50256-96 电气装置安装工程施工及验收规范GB50257-96 电气装置安装工程施工及验收规范DBJ 01-26-96 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编(1996)北京地区电气规程汇编施工准备：设备及材料要求设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于毫米镀锌铁板。
塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。
柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积S P不应小于表1规定。
成套配电柜、控制柜(屏、台)安装工艺标准（图文） 工艺标准图名称： 成套配电柜、控制柜(屏、台)安装工艺
标准 编号： JWA-DQ-014
标准参考图 标准要求
①配电柜，控制屏安装后成排、
成列，排列整齐；
②潮湿环境中配电柜，控制屏
基础，采用20号槽钢安装，并
做好接地； ③非潮湿环境下，配电柜，控制屏底座采用10号槽钢； ④灯具不能安装于柜体正上方； ⑤配电柜、控制屏与基础槽钢不能采用焊接连接，必须用螺栓连接；
⑥高压配电室内各种通道最小
宽度要求见左图表1；低压配
电室内成排布置的配电屏，其
屏前、后的通道最小宽度要求
见表2。
表1
表2
①
②
③
④
⑤
⑦成套配电柜进场后，必须核
对箱（柜）内电气元器件、线
缆、母排规格型号与系统图一
致；
⑧通电前，对柜内所有的接头
检查，检查接头有无松动，压
接、搪锡是否符合规范要求，
连接的螺栓大小与其孔径一致
（一般孔径比螺栓直径大
1mm）。
⑨运行后的前一年内需对柜内
元器件进行3次以上的检查，
主要检查接头处连接有无松动
情况。
⑩配电系统图粘贴柜门内测。
⑪配电箱柜台箱盘安装垂直
度允许偏差为1.5‰，相互间接
缝不应大于2mm，成列盘面偏
差不应大于5mm。
⑫采用角钢等型材制作的落
地式配电屏底座周围应采取封
闭措施。
配电屏外壳及底座必
须做好接地。
⑫。
低压配电柜工艺标准
低压配电柜是电力系统中的重要设备，它承担着电能分配、控制和保护的功能。
因此，低压配电柜的工艺标准显得尤为重要。
本文将从设计、制造、安装、调试和运行等方面，对低压配电柜的工艺标准进行详细介绍。
首先，低压配电柜的设计要符合相关的国家标准和规范要求。
在设计过程中，
需要考虑到电气负荷的大小、用电设备的类型和数量、电力系统的运行环境等因素，合理确定低压配电柜的额定电流、额定短路容量和保护等级，保证其满足电力系统的需求。
其次，低压配电柜的制造应符合相关的工艺标准和质量要求。
在制造过程中，
需要选择优质的原材料，采用先进的生产工艺和设备，确保低压配电柜的结构牢固、外观美观、内部布局合理，以及电气元件的品质可靠，从而提高低压配电柜的使用寿命和可靠性。
另外，低压配电柜的安装和调试也是至关重要的。
在安装过程中，需要严格按
照相关的安装规范进行操作，保证低压配电柜与电力系统的连接牢固可靠，接地良好，同时要确保安装位置通风良好，便于日常维护和检修。
在调试过程中，需要逐一检查各个电气元件和保护装置的工作状态，进行必要的调整和测试，确保低压配电柜的各项功能正常运行。
最后，低压配电柜的运行和维护也是至关重要的环节。
在运行过程中，需要定
期对低压配电柜进行检查和维护，及时发现并排除故障，保证其长期稳定运行。
同时，要加强对低压配电柜的使用管理，严格按照操作规程进行操作，确保安全可靠。
综上所述，低压配电柜的工艺标准涉及到设计、制造、安装、调试和运行等多
个环节，需要严格按照相关的标准和规范进行操作，确保低压配电柜的质量和性能达到要求，为电力系统的安全稳定运行提供保障。
高低压配电柜安装工艺规范标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]分享给大家元器件安装工艺1. 适用范围本守则适用于高低压开关柜（屏、台、箱）等成套开关设备的元器件安装。
2. 工具气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、（挫刀）、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。
3．操作前准备工作所领用的各种元器件必须是经过检查合格的产品，并附有生产厂合格标签方能进行领用与安装。
（注：合格证和说明书出厂时随机附上）查对制造规范，核对电器元件型号、规格、数量与制造规范要求是否相符。
备齐所有的安装元器件及紧固件。
领用紧固件，需用专用紧固件车、盒，不得随便用其它物件代替。
4. 安装要求元器件安装必须按施工接线图、按标准、按工艺文件进行安装。
元器件的安装应排列整齐、美观，面板后的元器件安装应便于接线、检测和维护。
低压柜一、二次出线位置，元器件安装位置距地面不得小于250mm以上，环境条件不允许时必须与有关部门协商解决，高压柜出线端面距地不低于700mm。
在强电系统中选用的弱电元件应加双重绝缘保护措施（即在元器件与安装板之间加装绝缘板）。
显示元件及按钮的颜色排列见二次配线工艺守则。
4.5.1 在同一工程中，客户对显示元件及按钮排列有特殊要求的，应按客户要求进行安装；无特殊要求时，可按本公司规定执行。
所有元器件应按照其制造厂规定的安装使用说明书（包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等）进行安装，对于手动操作开关的安装，必须保证开关产生的电弧对操作者不产生危险。
所有元器件均应牢固地固定在骨架、支架上或面板上。
元器件安装应使其正常功能不致由于相互作用而受损害或误动作（例如：发热、电弧、功能量场等）。
电器组件安装孔所用的紧固件大小及数量应按照图样及组件安装孔要求进行选择，并且不能有松动或自动脱松的现象，紧固件紧固后，螺栓露出不超过1~5牙，以2~3牙为宜。
SGBZ-0633 配电箱（盘）安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300—2001《建筑电气工程施工质量验收规范》GB50303—20021、范围本施工工艺标准适用于建筑电气配电箱（盘）安装工程。
2、施工准备2。
1材料要求：2.1.1铁制配电箱(盘）：箱体应有一定的机械强度，周边平整无损伤,油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板,箱内各种器具应安装牢固,导线排列整齐,压接牢固、应为两部定点厂产品,并有产品合格证。
2。
1.2塑料配电箱（盘）:箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。
2.1。
3木制配电箱(盘):应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
2。
1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
2。
1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
2.1。
6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2。
2主要机具：2。
2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2。
2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等.2。
2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等.2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。
2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线.2。
3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
3、操作工艺3.1工艺流程：3。
2。
1配电箱（盘）应安装在安全、干燥、易操作的场所.配电箱(盘)安装时，其底口距地一般为1。
配电柜安装工艺1适用范围本标准适用于建筑电气配电柜安装工程。
2引用标准GB50303《建筑电气工程施工质量验收规范》3材料要求3.1 成套定型配电柜应根据设计要求的型号、规格选用合格产品。
并有产品合格证。
3.2 槽钢、镀锌扁钢，不得有严重锈蚀和缺陷，且镀锌层不应脱落。
3.3 镀锌材料有机螺丝、垫圈、弹筑垫圈；非镀锌材料有地脚螺栓、钢垫片。
3.4 母线应根据设计要求截面进行选择，应使用合格产品。
3.5 其它材料有压线端子、塑料管、小线、塑料带、黑胶布、防锈漆、电焊条、电石、氧气、砂布、水泥、砂子、焊锡、焊剂。
4主要机具4.1 铅笔、卷尺、水平尺、线坠、点冲子、灰桶、水桶、油桶、刷子。
4.2 手锤、錾子、大锤、钢锯、锯条、扁锉、圆锉、活扳子、套筒扳子。
4.3 电烙铁、电炉、锡锅、锡勺、绝缘手套、台钳、案子、压接钳等。
4.4 手电钻、钻头、撬棍、电焊机、气焊工具、万能表、兆欧表、工具袋、工具箱、高凳等。
5作业条件5.1 埋设基础槽钢或地脚螺栓时，须有地面的基准线。
5.2 预埋件及预留孔洞符合设计要求，预埋件应牢固。
5.3 必须在基础台、沟槽及地面抹灰完，顶棚、墙面喷完浆，门窗安装应向外开门并符合防火要求后才允许进行配电柜的安装。
5.4 配电室内的暖卫管线不得采用丝接和设置节门，连接处应采用焊接且不得有渗漏现象。
6 操作工艺工艺流程：6.1 配电柜安装要求6.1.1 配电柜的布置必须遵循安全、可靠、适用和经济等原则并应注意便于操作、搬运维修、试验监测和接线工作的进行。
6.1.2 配电室内除本室需用的管道以外，不应有其它的管道通过。
室内的暖气管道上下不应有阀门和中间接头，管道与散热器的连接应采用焊接。
6.1.3 成排布置的配电柜其长度超过6m 时，柜后的通道应有两个通向本室或其它房间的出口，并应布置在通道的两端，当两出口之间的距离超过15m 时，其间还应增加出口。
6.1.4 当高压及低压柜需设在同一室内且二者中只要有一个柜顶有裸露的母线，二者之间的净距就不应小于2m。
成套配电柜安装施工工艺1、配电柜的材料要求⑴柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体有一定机械强度，二次底板厚度不小于1.5M，柜内仪表、控制元件齐全，安装牢固，布置合理满足电气间距与爬电距离要求，接线质量符合规范要求。
⑵二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预留足够的空间以保证外接导线，多芯电缆分开线芯的接线空间。
配电柜下部端子排，离地宜大于350MM。
⑶基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。
2、配电柜的布置及安装要点⑴配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接。
⑵成排配电柜的长度超过6M时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之间的距离超过15M时，其间还应增加出口。
⑶低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备旁。
⑷单独柜（盘）只找柜面和侧面的垂直度。
成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，如柜不标准，以柜面为准。
找正时采用0.5MM铁片进行调整，每处垫片最多不能超过3片。
然后按固定螺孔尺寸，在基础型钢架上用手电钻钻孔。
一般苦无要求时，低压柜钻Φ12.2孔，高压柜钻Φ16.2孔，分别用M12、M16镀锌螺孔固定。
⑸成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。
3、基础型钢安装⑴调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆。
⑵按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地方不能超过3片。
然后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面上油机以上为宜，手车柜基础型钢顶面与抹平地面相平（不铺胶垫时）。
配电柜安装施工工艺要求标准1.施工程序:设备开箱检查设备搬运柜稳装柜上方母带配置柜二次回路接线柜试验调整送电运行验收2.设备开箱检查（1）安装单位、供货单位或建设单位共同进行，并做好检查记录。
（2）按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
（3）柜本体外观检查应无损伤及变形，油漆完整无损。
（4）柜内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹的缺陷。
3.设备搬运（1）设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。
（2）设备运输、吊装时注意事项：（3）道路要事先清理，保证平整畅通。
（4）设备吊点。
柜顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
吊索的绳长应一致，以防柜体变形或损坏部件。
（5）汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。
4.柜安装：3.4.1 基础型钢安装：3.4.1.1 调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。
3.4.1.2 按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm，手车柜按产品技术要求执行。
基础型钢安装允许偏差见表2-30。
3.4.1.3 基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
3.4.2 柜（盘）稳装：3.4.2.1 柜（盘）安装。
应按施工图纸的布置，按顺序将柜放在基础型钢上。
单独柜（盘）只找柜面和侧面的垂直度。
成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。
低压成套配电柜及动力开关柜（盘）施工工艺标准目次1适用范围2 引用标准3 施工准备4操作工艺5 质量控制6 质量标准7 成品保护低压成套配电柜及动力开关柜（盘）施工工艺标准1适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
引用标准GB50303-2002 （2002.4）建筑电气施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12) 电气装置安装工程施工及验收规范GB50256-96 (1996.12) 电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)1施工准备：1.1 设备及材料要求1.1.1 设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
1.1.2 铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。
1.1.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积S P 不应小于表1规定。
1.1.4 柜、箱内低压电器组合应符合下列规定：1.1.4.1 发热元件安装在散热良好的位置；1.1.4.2 熔断器的熔体规格、自动开关的整定值符合设计要求；1.1.4.3 切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；1.1.4.4 信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；1.1.4.5 外壳需接地（PE）和接零（PEN）的，连接可靠；1.1.4.6 端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。
成套配电板、控制柜（屏、台）和动力、照明配电箱（盘）安装工艺标准一、适用范围本工艺标准适用于电压为10KV以下及一般工业民用建筑、石化装置、工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
二、编制依据1、《建筑电气工程施工质量验收规范》（GB50303－2002）；2、《电气装置安装工程盘、柜及二次回路线施工及验收规范》（GB50171－92）；3、《建筑工程施工质量验收统一标准》（GB50300－2001）；4、《电气装置安装工程电气设备交接试验标准》（GB50150－91）；三、基本规定1、建筑电气工程施工现场的质量管理，除应符合现行国家标准《建筑工程施工质量验收统一标准》（GB50300－2001）的3.0.1规定餐具，尚应符合下列规定：1.1安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗。
1.2安装和调试用各类计量器具，应检定合格，使用时应在有效期内。
2、动力和照明工程的漏电保护装置应做模拟动作实验。
3、接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
4、高压电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB50150－91）的规定。
5、高低压成套配电柜、蓄电池、不间断电源柜、控制柜（屏、台）用动力、照明配电箱（盘）应符合下列规定：5.1查验合格证和随带技术文件，实行生产许可证和安全认可证制度的产品，有许可证编号的安全认证标志，不间断电源有出厂实验记录。
1.3外观检查：有铭牌，柜内元器件无损坏丢失，接线无脱焊或松动，蓄电池内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。
6、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装应按下列程序进行：5.2埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物，检查合格，才能安装柜、屏、台。
ICSQ/ZXJZ低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准目次1 合用范围 02 引用标准 03 施工准备: (1)4 操作工艺 (3)5 质量控制 (10)6 质量标准 (10)7 成品保护 (13)低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准1 合用范围本工艺标准合用于我总公司所有在施的公共与民用建筑施工。
2 引用标准GB50303-2023 （2023.4）建筑电气施工质量验收规范GB50300-2023 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接实验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12) 电气装置安装工程施工及验收规范GB50256-96 (1996.12) 电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)2.1 施工准备:2.2 设备及材料规定2.2.1 设备及材料均符合国标或部颁发的现行的技术标准, 符合设计规定；并有3C认证和产品合格证及随带安装、使用、维修和实验规定等技术文献；有生产许可证和安全认证标志, 进口产品应提供商检证明和中文的质量证明文献、规格、型号、性能检测报告及中文的安装、使用、维修和实验规定等技术文献。
设备有铭牌, 并注明厂家名称, 附件、备件完好、齐全, 接线无脱落脱焊, 涂层完整, 无明显碰撞凹陷。
2.2.2 铁制配电箱、柜体为镀锌板, 并应具有一定的机械强度, 配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度, 周边平整无损伤, 二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料, 木制板面厚度不小于20毫米。
2.2.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子, 当设计无规定期, 柜箱内保护导体的最小截面积SP不应小于表1规定。
成套低压配电柜安装工艺1、低压成套低压配电柜安装操作工艺1).低压成套低压配电柜安装工艺流程设备开箱检查→设备搬运→柜体稳装→柜上方母带配置→柜二次回路结线→配电柜试验调整→送电运行验收2).设备开箱检查(1).安装单位、供货单位或建设单位共同进行，并做好检查记录。
(2).按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3).配电柜本体外观检查应无损伤及变形，油漆完整无损。
(4).配电柜内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
3).低压成套配电柜安装：(1)、基础型钢安装：a.调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。
b.按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
基础型钢安装允许偏差见表1。
基础型钢安装的允许偏差表1注：环形布置按设计要求。
c.基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
(2)、低压成套配电柜稳装：a.配电柜安装。
应按施工图纸的布置，按顺序将柜放在基础型钢上。
单台配电柜只找柜面和侧面的垂直度。
成列配电柜各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。
找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。
然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。
一般无要求时，低压柜钻φ12.2孔，分别用M12、M16镀锌螺丝固定。
允许偏差见表2。
低压成套配电柜安装的允许偏差表2b.配电柜就位，找正、找平后，除柜体与基础型钢固定。
柜体与柜体、柜体与测挡板均用镀锌螺丝连接。
低压配电箱 ( 柜 ) 及线缆敷设施工工艺摘要：文章注意对低压配电线路动力配电箱的结构进行了介绍，并对常见的配电箱和落地式配电柜，以及封闭插接式母线、电缆及桥架安装的工艺要点进行了阐述，以供参考。
关键词：低压配电箱（柜）、电缆桥架、电缆、封闭式母线引言：变配电所及电气管井是配电设备集中安装的场所，包括变配电设备、桥架、母线、电缆、配电箱柜等，是电气工程重点控制部位，整体注意施工程序，合理安排。
在施工过程中，严格按照施工及验收规范进行电缆及桥架的敷设，务必达到美观与安全可靠性高的要求。
1.配电箱(柜)安装配电箱(柜)安装包括动力配电箱（柜）、照明配电箱、动力设备控制箱安装。
箱体的安装方式：明装。
1.弹线定位根据设计要求确定配电箱(柜)位置，并按照箱(柜)的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。
1.配电箱安装在墙上采用金属膨胀螺栓固定配电箱时应根据弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞平直不得歪斜。
在墙上施工时应注意结构配合时期在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法箱体预留出墙距离，稳住箱体后用水泥砂浆填实周边缝隙，标高符合设计要求，接地正确，配电箱箱盖紧贴墙面，涂层完整。
1.配电柜安装落地柜在基础型钢上安装，基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片。
基础型钢应按配电柜实际尺寸下料制作，长及宽度应与柜体底部框架相适配，型钢应先调直，不得扭曲变形。
配电柜运输就位应防止碰撞，以免损坏柜体及电器元件。
配电柜的金属框架必须接地可靠，活动门和框架的接地端子应用镀锡编织铜线相连，且应有标识。
配电柜安装在整体槽钢基础上，安装前要进行整体槽钢焊接制作、防腐及安装调整。
配电柜安装所用连接螺栓均为镀锌螺栓。
成排配电柜安装：垂直度不大于1.2/1000，盘面平整度 4mm，盘间接缝小于2mm。
配电柜、成套控制柜（屏、台）和动力、照明配电箱（盘）安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2.施工准备2.1 原材料半成品的要求2.1.1 设备及材料均应符合国家或部颁发的现行技术标准，符合设计要求，并有出厂合格证。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
设备有铭牌，注明厂家、型号，附件、备件齐全。
2.1.2 安全使用材料:⑴型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑，有合格证和质量证明书。
⑶其它材料，铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求。
⑷配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，配电箱油漆无脱落，阻燃型塑料箱体二层底板厚度不小于8mm，⑸导线电缆的规格型号必须符合设计要求，有产品合格证。
2.2 主要工机具2.2.1 吊装搬运机具：汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。
2.2.2 安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。
2.2.3 测试检验工具：兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等。
2.2.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。
2.3 作业条件2.3.1 盘柜屏台所在房间土建施工完，且土建工程施工标高、尺寸、结构及埋件符合设计要求，门窗封闭，墙面、屋顶油漆喷刷完，室内无漏水，地面工程完，场地干净。
2.3.2 暗装配电箱随土建结构预留好安装位置。
2.3.3 明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。
ICSQ/ZXJZ低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准中国新兴建设开发总公司 发布目次1 适用范围 (1)2 引用标准 (1)3 施工准备： (1)4 操作工艺 (2)5 质量控制 (6)6 质量标准 (6)7 成品保护 (8)低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准1 适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
2 引用标准GB50303-2002 （2002.4）建筑电气施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12) 电气装置安装工程施工及验收规范GB50256-96 (1996.12) 电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)北京地区电气规程汇编 (2002.12)3 施工准备：3.1 设备及材料要求3.1.1 设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
3.1.2 铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。
3.1.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积S P不应小于表1规定。
3.1.4 柜、箱内低压电器组合应符合下列规定：3.1.4.1 发热元件安装在散热良好的位置；3.1.4.2 熔断器的熔体规格、自动开关的整定值符合设计要求；3.1.4.3 切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；3.1.4.4 信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；3.1.4.5 外壳需接地（PE）和接零（PEN）的，连接可靠；3.1.4.6 端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。
3.1.5 柜、箱内配线：3.1.5.1 电流回路采用额定电压不低于750V、芯线截面不小于2.5mm2的铜芯绝缘电线或电缆；3.1.5.2 除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆；3.1.5.3 二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
3.1.5.4 配线严禁使用开口鼻子。
3.1.6 连接柜、箱上的电器及控制台、板等可动部位的电线应符合下列规定：3.1.6.1 采用多股芯软线，敷设长度留有适当裕量；3.1.6.2 线束有外套塑料管等加强绝缘保护层；3.1.6.3 与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；3.1.6.4 可转动部位的两端用卡子固定。
3.1.7 箱、柜内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。
3.1.8 安装使用材料：3.1.8.1 型钢应无明显锈蚀,并有材料证明;3.1.8.2 镀锌螺丝、镀锌螺栓、螺母、弹簧垫、平光垫；3.1.8.3 其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌、虬焊条、锯条、氧气、乙炔等均应符合质量要求。
3.2 主要机具3.2.1 吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等3.2.2 安装工具：台钻、手电钻、电锤、砂轮、台虎钳、锉刀、钢锯、榔头、克丝钳、螺丝刀、磨光机、电焊机、气焊工具、扳手、电工工具等；3.2.3 测试工具：水准仪、钢直尺、塞尺、水平尺线坠塞尺兆欧表万用表钢板尺试电笔钢卷尺等；3.3 作业条件3.3.1 低压配电柜安装：3.3.1.1 土建工程施工标高、尺寸、结构及埋件均符合设计要求。
3.3.1.2 墙面、屋顶喷浆完毕，无漏水、门窗安装完，门上锁。
3.3.1.3 室内地面施工完，场地干净、道路畅通。
3.3.2 照明配电箱安装：3.3.2.1 随土建结构预留好暗装配电箱的位置。
3.3.2.2 预埋铁架和螺栓时，墙体结构应弹出施工水平线。
3.3.2.3 安装配电箱时，抹灰、喷浆及油漆应全部完成。
3.3.3 施工图纸、技术资料、安装资料齐全；技术、安全、消防措施落实。
3.3.4 设备、材料齐全并运已至工地现场库房。
4 操作工艺4.1 工艺流程4.1.1 低压配电柜安装4.1.2 照明配电箱安装4.2 设备开箱检查4.2.1 施工单位、供货单位、监理单位共同验收，并做好进场检验记录。
4.2.2 按设备清单、施工图纸及设备技术资料，核对设备及附件、备件的规格型号是否符合设计图纸要求；核对附件、备件是否齐全；检查产品合格证、技术资料、设备说明书是否齐全。
4.2.3 检查箱、柜（盘）体外观无划痕、无变形、油漆完整无损等；4.2.4 箱、柜（盘）内部检查：电气装置及元件等规格、型号、品牌是否符合设计要求；4.2.5 柜、箱内的计量装置必须全部检测，并有法定部门的检测报告。
4.3 设备搬运4.3.1 设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机、滚杠运输。
采用人力车搬运，注意保护配电柜外表油漆，配电柜指示灯不受损。
4.3.2 设备运输吊装时应注意事项：4.3.2.1 道路要事先清理,保证平整畅通4.3.2.2 设备吊点：柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在主要承力结构处，不得将吊索吊在设备部位上。
吊索的绳长应一致，以防柜体变形或损坏部件。
4.3.2.3 汽车运输时，必须用麻绳将设备与车身固定，开车要平稳。
4.4 配电柜安装4.4.1 基础型钢安装4.4.1.1 调直型钢：将有弯的型钢调直，然后按图纸、配电柜(盘)技术资料提供的尺寸预制加工型钢架，并刷防锈漆做防腐处理；4.4.1.2 按设计图纸将预制好的基础型钢架放于予埋铁上，用水平尺找平、找正，可采用加垫片方法，但垫片不得多于3片，再将予埋铁、垫片、基础型钢焊接一体。
最终基础型钢顶部应高于抹平地面100以上为宜。
4.4.1.3 基础型钢与地线连接：基础型钢安装完毕后，将室外或结构引入的镀锌扁钢引入室内（与变压器安装地线配合）与型钢两端焊接，焊接长度为扁钢宽度的二倍，再将型钢刷两道灰漆。

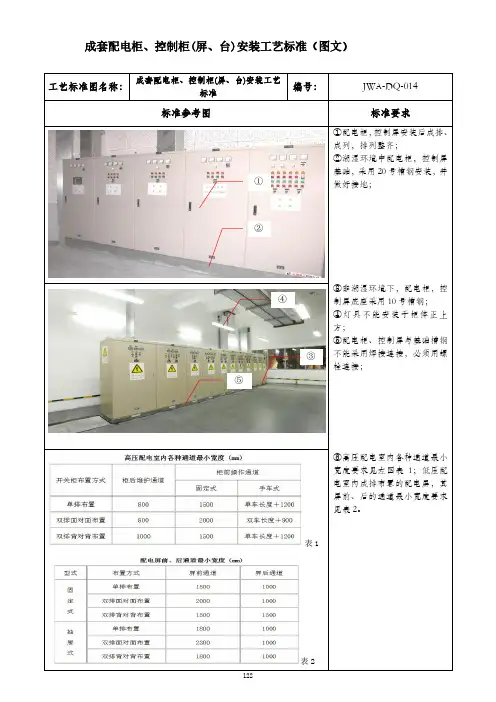

4.4.2 配电柜（盘）稳装4.4.2.1 配电柜（盘）安装：按设计图纸布置将配电柜放于基础型钢上，单独柜（盘）只找柜面和侧面的垂直度，成排配电柜（盘）各台就位后，先找正两端的配电柜（盘），以配电柜2/3高位置拉线，逐台用垫片找平找正，柜（盘）如不标准以柜面为准。
找正时采用0.5mm铁片进行调整，每处垫片不能超过3片，然后按柜安装固定螺栓尺寸在基础型钢上用手电钻钻孔。
一般无要求时，钻φ16.2孔，用M16镀锌螺丝固定。
4.4.2.2 柜（盘）就位、找平、找正后，柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均用镀锌机螺丝连接。
4.4.2.3 配电柜（盘）体接地：每台配电柜（盘）单独与接地干线连接。
每台柜从下部的基础型钢侧面上焊上M10螺栓，用6mm2铜线与柜上的接地端子连接牢固。
4.4.3 检查配电柜前后操作、维修距离应符合要求。
4.4.4 配电柜电缆进线采用电缆沟下进线时，需加电缆固定支架；4.4.5 检查配电柜内电器元件规格型号及二次回路是否与图纸相符；检查接线是否牢固；4.4.6 配电柜调整及模拟试验4.4.6.1 所有接线端子螺丝再紧固一遍；4.4.6.2 绝缘摇测：用ZC-7（500V）摇表在端子板处测试每回路的绝缘电阻，保证大于10兆欧；4.4.6.3 接临时电源：将配电柜内控制、操作电源回路的熔断器上端相线拆下，接上临时电；4.4.6.4 模拟试验：按图纸要求，分别模拟控制、连锁、操作、继电器保护动作正确无误、灵敏可靠；4.4.6.5 拆除临时电源，将被拆除的电源线复位。
4.5 配电箱安装要求：4.5.1 配电箱应安装在安全、干燥、易操作的场所。
配电箱安装时，如无设计要求，则一般暗装为底边距地1.5米，照明配电板底边距地不小于1.8m。
并列安装的配电箱、盘距地高度要一致，同一场所安装的配电箱、盘允许偏差不大于5mm。
4.5.2 安装配电盘所需要的木砖及铁件等均应预埋，明装配电箱应采用金属膨胀螺栓固定。
4.5.3 铁制配电箱均需涮一遍防锈漆，再涮灰油漆二道，预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面板时面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
4.5.4 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳应有明显的可靠的PE保护地线（PE线为编织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
4.5.5 配电箱上配线需排列整齐，并绑扎成束，活动部位均应固定；盘面引出和引进的导线应留适当余量，便于检修；4.5.6 导线削剥处不应损伤导线线芯后线芯过长，导线压接牢固可靠；多股导线涮锡后压接，应加装压线端子。
如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
4.5.7 配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。
4.5.8 垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。
横装者左侧（面对盘面）接电源，右侧接负荷。
4.5.9 配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
盘面闸具位置与支路相对应，其下面应装设卡片框，标明路别及容量。
4.5.10 照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。
4.5.11 照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。
4.5.12 照明配电箱（板）内，应分别设置中性线N和保护地线（PE线）汇流排（采用内六角螺栓），中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。
