综合布线系统设计要领

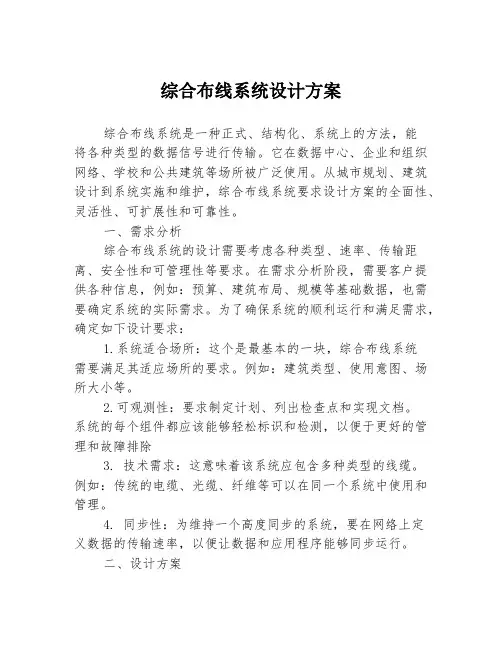

综合布线系统设计方案综合布线系统是一种正式、结构化、系统上的方法，能将各种类型的数据信号进行传输。

它在数据中心、企业和组织网络、学校和公共建筑等场所被广泛使用。

从城市规划、建筑设计到系统实施和维护，综合布线系统要求设计方案的全面性、灵活性、可扩展性和可靠性。

一、需求分析综合布线系统的设计需要考虑各种类型、速率、传输距离、安全性和可管理性等要求。

在需求分析阶段，需要客户提供各种信息，例如：预算、建筑布局、规模等基础数据，也需要确定系统的实际需求。

为了确保系统的顺利运行和满足需求，确定如下设计要求：1.系统适合场所：这个是最基本的一块，综合布线系统需要满足其适应场所的要求。

例如：建筑类型、使用意图、场所大小等。

2.可观测性：要求制定计划、列出检查点和实现文档。

系统的每个组件都应该能够轻松标识和检测，以便于更好的管理和故障排除3. 技术需求：这意味着该系统应包含多种类型的线缆。

例如：传统的电缆、光缆、纤维等可以在同一个系统中使用和管理。

4. 同步性：为维持一个高度同步的系统，要在网络上定义数据的传输速率，以便让数据和应用程序能够同步运行。

二、设计方案1. 建筑结构设计方案首先，基于建筑的结构和功能，对Access和Trunk路由进行细化规划。

在建筑物内，需要安排Horizontal和Backbone网络分布，同时个人工作站也需要覆盖到区域内。

2. 线路类型的选择如上所述，综合布线系统包含多种类型的线缆，包括电缆和光缆。

在选择线缆类型之前需要了解一下建筑的使用情况。

对于人员流量特别大的区域，需要使用标准Cat6a电缆来保证网络的顺畅。

在难以访问的区域，为了便于管理，可以选择单模和多模光缆。

3. 安全性对于综合布线系统，安全性永远都是至关重要的。

在布线系统中，防火墙和安全措施应该要深入到每一个角落，杜绝安全漏洞，为用户提供安全和稳定的网络环境。

4. 高可及性在综合布线系统中，要求提供高可及的网络环境。

这就意味着需要为组件和服务器提供冗余。

综合布线系统设计规范综合布线系统设计规范综合布线系统是一种基础设施，用于支持信息技术网络和设备之间的数据通信。

为了确保其稳定性和可靠性，设计师和安装人员需要遵循一系列的规范和标准，下面是一份综合布线系统设计规范的简要说明。

1. 项目需求：在开始设计之前，需要明确项目的需求和目标，包括系统容量、性能需求、功能需求等。

这些需求将决定综合布线系统的规模和复杂性。

2. 网络拓扑：根据项目需求，确定合适的网络拓扑结构。

常见的拓扑结构包括星型、总线型和环型等。

设计师需要考虑适当的拓扑结构来满足系统的需求。

3. 电缆选择：选择适合项目需求的电缆类型。

常见的电缆类型包括双绞线、光纤和同轴电缆等。

根据项目的带宽和距离要求，选择合适的电缆类型和规格。

4. 导管系统：综合布线系统需要使用导管系统来保护和整理电缆。

设计师需要确定合适的导管类型和规格，并合理布置导管系统，以便于日后维护和扩展。

5. 物理层布局：设计师需要合理布置机房或设备间的物理层布局。

这包括安装机架、设备支架、路径配线架等，确保空间利用率高且易于维护。

6. 连接器和插座：选择高质量的连接器和插座，确保良好的连接质量和机械强度。

插座应合理布置，方便使用者插拔设备。

7. 标识和标注：对各个设备和连接进行标识和标注，以便于维护人员识别和定位故障。

标识应清晰可靠，避免混淆和错误。

8. 接地系统：综合布线系统需要一个良好的接地系统，以确保设备和用户的安全。

设计师需要合理规划接地系统，保证接地电阻符合相关标准。

9. 安全和保护：综合布线系统应有合适的安全和保护措施，以防止未经授权的访问和物理损害。

设计师需要考虑物理层安全和逻辑层安全等方面。

10. 测试和验收：在设计和安装完成后，需要进行全面的测试和验收工作。

这包括对电缆和连接的测试、性能测试、可靠性测试等。

综合布线系统设计规范的制定是为了确保系统的稳定性、可靠性和安全性。

设计师和安装人员需要严格遵守这些规范，以提供符合要求的综合布线系统。

综合布线系统设计方案1. 简介综合布线系统是指将各种网络设备（如计算机、电话、安全监控等）通过结构化布线进行相互连接的系统。

一个好的综合布线系统设计方案能够保证网络的高可靠性、高性能和灵活性，以满足日益增长的网络需求。

本文档将介绍综合布线系统设计的基本原则、硬件设备的选择及布线方式的规划，以帮助读者了解和实施综合布线系统。

2. 设计原则2.1 灵活性和可扩展性综合布线系统设计应具备良好的灵活性和可扩展性，以满足日益增长的网络需求。

首先，布线系统的设计要考虑到不同设备间的兼容性，使得将来可以方便地增加或替换设备。

其次，布线系统应具备可扩展性，以支持新的技术和协议的引入。

2.2 高可靠性综合布线系统的设计应具备高可靠性，以保证网络的稳定运行。

这需要选择高品质的硬件设备，并合理规划布线路径，避免电磁干扰和电缆损坏。

2.3 高性能综合布线系统的设计应具备高性能，以满足网络的带宽需求。

在设计布线系统时，要考虑设备之间的传输速度和带宽需求，并合理分配带宽资源。

2.4 管理和维护便利性综合布线系统的设计应考虑管理和维护的便利性，以降低运维成本。

这需要对布线路径进行合理标识和分类，使得管理人员可以方便地识别和维护布线系统。

3. 硬件设备选择在综合布线系统的设计中，硬件设备的选择至关重要。

以下是一些常用的硬件设备，并介绍选择的原则。

3.1 网络交换机网络交换机是综合布线系统中的核心设备，用于连接各种网络设备。

在选择网络交换机时，要考虑以下因素： - 端口数量和速率：根据设备的数量和带宽需求，选择合适的端口数量和速率。

- 可管理性：选择具备管理功能的交换机，以方便配置和监控。

- 兼容性：确保交换机与其他设备的兼容性，以避免兼容性问题。

3.2 光纤模块光纤模块用于连接光纤电缆和交换机。

在选择光纤模块时，要注意以下因素：- 光纤类型：根据布线距离和速率要求，选择合适的单模光纤或多模光纤。

- 接口类型：选择与交换机和其他设备兼容的接口类型，如LC、SC等。

☆综合布线系统设计方案一、引言综合布线系统是现代通信网络中必不可少的一部分，它为办公、商业和居住等各个场所提供了高效、可靠的通信和数据传输服务。

本文将详细介绍综合布线系统的设计方案，包括系统概述、设计原则、系统结构、布线方案以及系统测试等内容。

二、系统概述综合布线系统是一种为多种设备提供通信和数据传输服务的网络。

它包括水平布线、垂直布线和通信设备等组成部分。

系统的整体设计目标是提供高效、可靠、可扩展和灵活的通信网络。

三、设计原则1.根据用户需求进行设计：根据用户需求和场所特点，确定布线系统的容量、速率和服务需求等，并采用相应的布线方案。

2.系统可扩展性：设计系统时应考虑未来的扩展需求，确保系统可以适应新的技术和设备。

3.系统可靠性和容错性：保证系统的可靠性和容错性，减少故障发生的可能性，并能够快速恢复正常运行。

4.系统易维护性：设计系统时应考虑到维护的方便性，保证布线系统能够方便地进行日常维护和故障排除。

四、系统结构1.水平布线：水平布线是指从机房到用户终端之间的布线系统。

一般采用UTP（双绞线）或光纤作为传输介质，通过独立的电缆将主机房与用户终端连接起来。

2.垂直布线：垂直布线是指从机房到不同楼层之间的布线系统。

一般采用光纤作为传输介质，通过垂直主干电缆将机房与各个楼层的水平布线连接起来。

3.通信设备：包括交换机、路由器、服务器等设备，用于实现数据的交换、路由和存储等功能。

五、布线方案1.机房布线方案：机房是整个综合布线系统的核心，布线方案应考虑到机房内设备的数量和容量需求。

一般采用星型布线结构，通过交换机和路由器等设备将水平布线和垂直布线连接起来。

2.水平布线方案：根据用户终端的数量和布局情况，确定水平布线的长度和端口数量。

根据需要，可以采用不同的传输介质和连接方式，如UTP或光纤，并可根据不同的服务需求设置不同的虚拟局域网（VLAN）。

3.垂直布线方案：根据机房与各个楼层之间的距离和布线容量需求，确定垂直主干电缆的类型和长度。

综合布线系统设计标准综合布线系统是建筑物内部用于传输数据、语音和视频的核心设施，其设计标准对于建筑物的信息化建设和运行至关重要。

本文将针对综合布线系统设计标准进行详细阐述，以便于各类建筑物在进行综合布线系统设计时有据可依。

一、概述综合布线系统是指将不同的通信和信息处理设备连接起来，通过传输线缆进行数据、语音和视频的传输，包括了建筑物内部的局域网、电话系统、监控系统等。

综合布线系统的设计标准旨在确保建筑物内部的信息设备能够高效、稳定地进行通信和数据传输，并能够适应未来技术的发展和变化。

二、设计原则1. 可靠性：综合布线系统应具有高可靠性，能够保证数据传输的稳定性和安全性。

2. 可扩展性：系统应具备良好的可扩展性，能够满足未来设备的增加和信息传输量的提升。

3. 标准化：系统应符合相关的国家标准和行业标准，确保设备的互通性和兼容性。

4. 灵活性：系统设计应考虑到建筑物的结构和布局，能够灵活地进行线缆布线，以适应不同的使用环境。

5. 易维护性：系统的设计应考虑到维护和管理的方便性，以降低维护成本和提高系统的可维护性。

三、系统组成综合布线系统主要包括以下几个方面：1. 线缆系统：包括铜缆、光纤等传输介质，应根据建筑物的需求选择适当的线缆类型，并进行合理的布线设计。

2. 接头和连接器：用于连接不同的线缆和设备，应选择质量可靠、符合标准的接头和连接器。

3. 信息插座和信息面板：作为信息设备和用户设备的接口，应布置合理、美观，符合操作习惯。

4. 配线架和机柜：用于安装和组织线缆和设备，应具有良好的散热性和防护性。

5. 终端设备：包括计算机、电话、监控摄像头等终端设备，应根据需求选择合适的设备。

6. 系统管理软件：用于管理和监控综合布线系统的运行和维护，应具备友好的用户界面和丰富的功能。

四、设计规范1. 环境要求：综合布线系统应能适应建筑物内部的环境，包括温度、湿度、电磁干扰等因素。

2. 线缆长度和走向：应根据设备的布置和建筑结构，合理规划线缆的长度和走向，以确保信号传输的稳定性。

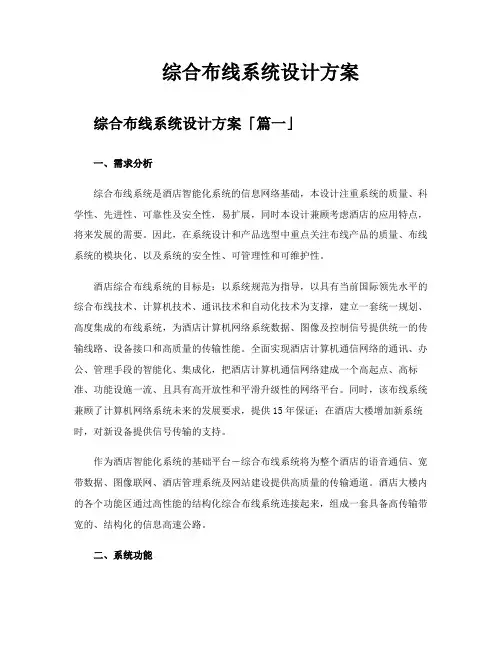

综合布线系统设计方案综合布线系统设计方案「篇一」一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应用特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为酒店计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。

全面实现酒店计算机通信网络的通讯、办公、管理手段的智能化、集成化，把酒店计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供15年保证；在酒店大楼增加新系统时，对新设备提供信号传输的支持。

作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。

酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。

二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。

具体来说，本方案设计的布线系统可以支持以下各类应用及设备。

话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。

数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET 等。

视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。

需要指出的是视频、射频、公共广播、自动控制等系统技术方面，设计理论和多个项目的实践已证实采用的结构化布线系统可达到与传统布线方式同等的传输质量和传输距离；但在工程造价方面，由于结构化布线系统要配备专用的适配器，以至工程造价将会有很大的提高，故本设计只提供了高性能的传输链路，在技术发展造价降低时，或有此类需要时提供坚实的支持。

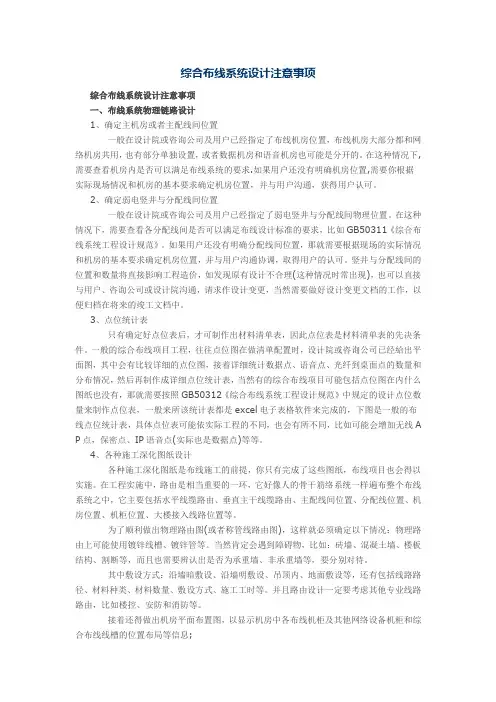

综合布线系统设计注意事项综合布线系统设计注意事项一、布线系统物理链路设计1、确定主机房或者主配线间位置一般在设计院或咨询公司及用户已经指定了布线机房位置，布线机房大部分都和网络机房共用，也有部分单独设置，或者数据机房和语音机房也可能是分开的。

在这种情况下,需要查看机房内是否可以满足布线系统的要求.如果用户还没有明确机房位置,需要你根据实际现场情况和机房的基本要求确定机房位置，并与用户沟通，获得用户认可。

2、确定弱电竖井与分配线间位置一般在设计院或咨询公司及用户已经指定了弱电竖井与分配线间物理位置。

在这种情况下，需要查看各分配线间是否可以满足布线设计标准的要求，比如GB50311《综合布线系统工程设计规范》。

如果用户还没有明确分配线间位置，那就需要根据现场的实际情况和机房的基本要求确定机房位置，并与用户沟通协调，取得用户的认可。

竖井与分配线间的位置和数量将直接影响工程造价，如发现原有设计不合理(这种情况时常出现)，也可以直接与用户、咨询公司或设计院沟通，请求作设计变更，当然需要做好设计变更文档的工作，以便归档在将来的竣工文档中。

3、点位统计表只有确定好点位表后，才可制作出材料清单表，因此点位表是材料清单表的先决条件。

一般的综合布线项目工程，往往点位图在做清单配置时，设计院或咨询公司已经給出平面图，其中会有比较详细的点位图，接着详细统计数据点、语音点、光纤到桌面点的数量和分布情况，然后再制作成详细点位统计表，当然有的综合布线项目可能包括点位图在内什么图纸也没有，那就需要按照GB50312《综合布线系统工程设计规范》中规定的设计点位数量来制作点位表，一般来所该统计表都是excel电子表格软件来完成的，下图是一般的布线点位统计表，具体点位表可能依实际工程的不同，也会有所不同，比如可能会增加无线A P点，保密点、IP语音点(实际也是数据点)等等。

4、各种施工深化图纸设计各种施工深化图纸是布线施工的前提，你只有完成了这些图纸，布线项目也会得以实施。

综合布线系统设计方案1000字
综合布线系统是指将所有需要的网络设备（如计算机、交换机、路
由器和打印机等）集中连接到一个中央控制设备上，并通过专用网
络设备互相通信的网络架构。

综合布线系统的设计方案需要考虑以
下几个方面：
一、网络需求分析
首先需要对网络实际需求进行调查和分析，确定需要进行连接的设
备及其数量、连接距离等。

此外还需要了解网络使用的环境和要求，如建筑结构、使用方式等。

二、布线系统设计
根据实际需求和现场环境设计合适的布线系统。

布线系统一般分为
水平布线和垂直布线，水平布线指的是连接不同楼层的设备，而垂
直布线指的是连接相同楼层内的设备。

1. 确定布线路径和线路走向
根据实际情况正确选择走向，并考虑线路所造成的影响和成本。

2. 选择和配置合适的设备和材料
选择和配置合适的设备和材料，确保其质量和稳定性。

3. 分配布线容量
根据需求和实际情况分配合适的布线容量，以满足未来扩展需求。

三、接口标准确定
确定综合布线系统接口标准，因为综合布线系统通常涉及多个厂商
提供的设备和配件，需要确定接口标准以确保组件之间的兼容性。

四、安全性控制
综合布线系统根据其特性需要追求一定的安全控制，如访问认证、
数据加密、防火墙、安全域等。

综合布线系统设计方案需要考虑各种因素，如网络流量、拓扑结构、布线的可靠性、功能性和可扩展性等。

通过综合考虑以上因素，选
择适当的设备和配置，可以有效地提高综合布线系统的性能和可靠性，以满足不断变化的网络通信需求。

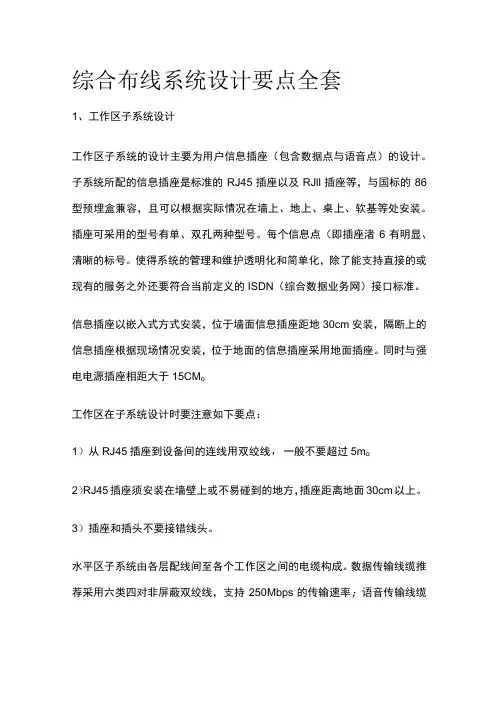

综合布线系统设计要点全套1、工作区子系统设计工作区子系统的设计主要为用户信息插座（包含数据点与语音点）的设计。

子系统所配的信息插座是标准的RJ45插座以及RJll插座等，与国标的86型预埋盒兼容，且可以根据实际情况在墙上、地上、桌上、软基等处安装。

插座可采用的型号有单、双孔两种型号。

每个信息点（即插座渚6有明显、清晰的标号。

使得系统的管理和维护透明化和简单化，除了能支持直接的或现有的服务之外还要符合当前定义的ISDN（综合数据业务网）接口标准。

信息插座以嵌入式方式安装，位于墙面信息插座距地30cm安装，隔断上的信息插座根据现场情况安装，位于地面的信息插座采用地面插座。

同时与强电电源插座相距大于15CM o工作区在子系统设计时要注意如下要点：1）从RJ45插座到设备间的连线用双绞线，一般不要超过5m o2）RJ45插座须安装在墙壁上或不易碰到的地方，插座距离地面30cm以上。

3）插座和插头不要接错线头。

水平区子系统由各层配线间至各个工作区之间的电缆构成。

数据传输线缆推荐采用六类四对非屏蔽双绞线，支持250Mbps的传输速率；语音传输线缆推荐采用五类非屏蔽双绞线。

设计中水平线缆的最长长度不大于90米，且保证了小于10米的机械长度用于分配给工作区电缆、接插软线、跳物口设备电缆。

设计时要注意如下要点：1）水平干线子系统用线一般为双绞线。

2）长度一般不超过90m o3）用线必须走线槽或在天花板吊顶内布线，尽量不走地面线槽。

4）用3类双绞线传输速率为16Mbps用5类双绞线可传输100Mbps o5）确定介质布线方法和线缆的走向。

6）计算水平区所需线缆长度。

3、垂直子系统设计干线子系统所需要的电缆总对数和光纤总芯数，应满足工程的实际需求，并留有适当的备份容量。

主干缆线宜设置电缆与光缆，并互相作为备份路由。

大楼每层预留1个弱电管井，在每层楼的弱电井中留出敷设光纤和大对数电缆的垂直电缆桥架安装的长方形地面孔，弱电井开孔的位置设在靠近支持桥架的墙壁附近但又不妨碍端接跳线架的地方。

综合布线系统设计方案一、引言综合布线是指将网络、电话、音频、视频等各类信息传输设备通过一套统一的布线系统进行集成，从而形成一个高效、可靠的信息传输网络。

在当今数字化时代，综合布线系统已成为各类办公场所、商业区域、学校等机构的必备设施。

本文将就综合布线系统的设计方案进行详细的论述。

二、需求分析在进行综合布线系统设计之前，首先需要对场所的需求进行分析。

包括但不限于：所需网络带宽、信息传输设备的类型和数量、区域结构、未来扩展需求等。

通过充分的需求分析，能够帮助设计师确定合适的布线结构和设备配置。

三、布线结构设计1. 水平布线：根据场所的实际情况，将不同区域的信息传输设备通过水平布线进行连接，形成一个整体的网络结构。

2. 垂直布线：对于大型建筑或多层楼的场所，需要使用垂直布线将各层楼的信息传输设备进行连接，确保信号的传输质量。

3. 主干布线：针对大规模的机构或企业，需要设计主干布线系统，将不同的水平布线和垂直布线连接起来，实现更高效的信息传输。

四、设备选型与配置1. 网络交换设备：根据需求分析确定合适的交换机类型和数量，以满足场所的网络带宽需求。

2. 电缆选择：根据不同的传输距离和频段要求，选择合适的电缆类型，如铜缆、光纤等。

3. 终端设备：根据场所的需求确定终端设备的类型和数量，并进行适当扩展预留。

五、布线规范与安装1. 合规规范：根据国家相关标准，设计师需要遵守一系列的技术规范，确保布线系统的可靠性和稳定性。

2. 线缆安装：布线系统的成功与否离不开合格的线缆安装。

设计师需要严格控制线缆的弯曲半径、固定件的使用以及接地等方面的要求。

3. 标识与测试：在布线系统安装完成后，需要对每条线缆进行标识，并进行必要的测试，以确保信号的传输质量。

六、系统运维与管理1. 维护计划：合理制定维护计划，定期检查和维护综合布线系统的设备和线缆，预防和排除可能出现的故障。

2. 数据管理：建立完善的数据库，记录每一条线缆的信息，包括长度、类型、连接等，对系统的运行状态进行实时监测。

综合布线系统设计标准
综合布线系统设计标准包括以下三点：
1. 可扩展性：综合布线系统的设计应考虑未来的扩展需求，以应对日益增长的数据传输要求。

2. 可靠性：综合布线系统设计应该保证其连通性和可靠性，以确保信息传输的稳定性。

3. 灵活性：综合布线系统应该允许多种设备的连接，以满足不同的需求。

同时，综合布线系统设计还需遵循以下原则：
1. 符合并超过最新的六类标准TIA/EIA-568B.2-1或ISO11801(2002)，导体直径为23AW，中间带有十字架。

2. 信息插座使用不同颜色区分语音信息点和数据信息点，信息面板需要86系列英文面板。

3. 工作区按数据信息点2:1的比例配备原2m RJ45跳线。

4. 六类双绞线采用的六类非屏蔽双绞线必须符合并超越最新的六类标准TIA/EIA-568B.2-1或ISO11801(2002)，导体直径为23AW，中间带有十字架，护套必须符合CMR标准，带宽：≥600MHz，在250MHZ频率上至少提供8dBNEXT&RL 性能裕量，阻抗：100ohms+15%，承受电压：300VAV/DC，工作温度：-20 OC–60 OC。

以上是综合布线系统设计的标准，仅供参考，具体设计时还需根据实际情况进行判断和选择。

简述综合布线系统设计的8步骤。

综合布线系统设计是建立和组织网络通信基础设施的关键步骤之一，它对于保证网络通信的高效性和稳定性至关重要。

本文将简述综合布线系统设计的八个关键步骤。

第一步：需求分析在开始综合布线系统设计之前，我们需要了解客户的需求。

这包括网络通信的规模、带宽需求、安全性要求等。

通过仔细分析客户的需求，我们可以确定合适的布线系统设计方案。

第二步：网络拓扑设计在这一步骤中，我们需要确定网络拓扑结构。

这包括确定网络中各个设备的位置和连接方式，以及网络中各个节点的关系。

一个好的网络拓扑设计可以提高网络的可管理性和可扩展性。

第三步：选择传输介质根据网络拓扑设计，我们需要选择适合的传输介质，如光纤、铜缆等。

不同的传输介质具有不同的传输速度、传输距离和抗干扰能力，因此选择合适的传输介质对于网络的性能至关重要。

第四步：布线路径规划在这一步骤中，我们需要确定各个设备之间的布线路径。

布线路径应尽量短，避免冗余和干扰。

同时，我们还需要考虑布线路径的易维护性和可扩展性。

第五步：电缆管理电缆管理是综合布线系统设计中一个重要的环节。

我们需要对电缆进行合理的标识和整理，以便于维护和故障排除。

第六步：设备安装在这一步骤中，我们需要将设备安装到指定的位置，并进行连接。

安装过程需要遵循相关的安全规范和操作规程，以确保设备的正常运行。

第七步：测试和调试在综合布线系统设计完成后，我们需要进行测试和调试，以确保网络的正常运行。

测试包括对传输速度、信号质量、网络延迟等进行检测，并进行必要的调整和优化。

第八步：文档编制最后一步是对整个综合布线系统设计进行文档编制。

文档应包括网络拓扑图、布线路径图、电缆管理记录等，以便于日后的维护和管理。

综合布线系统设计的每个步骤都至关重要，只有经过细致的规划和设计，才能建立高效、稳定的网络通信基础设施。

通过以上八个步骤的执行，我们可以确保综合布线系统设计的顺利完成，从而为网络通信提供可靠的支持。

综合布线系统的设计标准一、概述综合布线系统是现代建筑中不可或缺的一部分，它负责将各种通信和计算机网络线路集成在一起，以满足现代建筑的各种需求。

综合布线系统的设计标准是指导综合布线系统设计的重要文件，它规定了综合布线系统的设计原则、技术要求、实施步骤等。

二、设计原则1.标准化原则：综合布线系统的设计应遵循国际和国内的相关标准，确保系统的兼容性和可扩展性。

2.实用性原则：综合布线系统的设计应考虑到实际使用的需求，包括线路的数量、类型、位置等，确保系统的实用性和可靠性。

3.安全性原则：综合布线系统应考虑安全因素，包括防火、防雷、防水等，确保系统的安全性和稳定性。

4.可维护性原则：综合布线系统应设计为易于维护和升级，包括线路的标识、备份、故障排除等，确保系统的可维护性和可扩展性。

三、技术要求1.传输介质：综合布线系统应使用高质量的传输介质，如光纤、双绞线、同轴电缆等，以确保系统的传输质量和稳定性。

2.接口标准：综合布线系统应提供标准的接口，如RJ45、RJ11、USB、HDMI等，以方便用户的使用和设备的连接。

3.拓扑结构：综合布线系统应采用适当的拓扑结构，如星型、总线型、环型等，以满足不同应用的需求。

4.冗余设计：综合布线系统应考虑冗余设计，包括线路备份、电源备份等，以提高系统的可靠性和稳定性。

四、实施步骤1.需求分析：在开始设计之前，应对建筑的需求进行详细的分析，包括通信和计算机网络线路的数量、类型、位置等。

2.方案设计：根据需求分析，制定综合布线系统的设计方案，包括线路的布局、类型、数量等。

3.施工图绘制：根据设计方案，绘制施工图纸，包括线路的标识、路由、接线方式等。

4.施工安装：按照施工图纸进行施工安装，确保线路的正确性和稳定性。

5.测试验收：在施工完成后，应对综合布线系统进行测试和验收，确保系统的性能和质量符合标准要求。

五、结论综合布线系统的设计标准是指导综合布线系统设计的重要文件，它规定了综合布线系统的设计原则、技术要求、实施步骤等。

综合布线系统设计要求发布时间：2011-3-16 11:09:06国际信息通讯尺度是跟着科学技术的发展，逐步修订、完善的。

综合布线系统也是跟着新技术的发展和新产品的问世，逐步完善而趋向成熟。

我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。

n 获取建筑物平面图；n 分析用户需求；n 系统结构设计；n 布线路由设计；n 绘制布线施工图；n 编制布线用料清单。

一个完善确定设计的布线走线系统，其目标是，在既定时间以外，答应在有新需求的集成过程中，不必再去进行水平布线，损坏建筑装饰而影响审美。

根据实际需要，我们将综合布线系统分为三个设计等级：1．基本型合用于综合布线系统中配置尺度较低的场合，用铜芯电缆组网。

基本型综合布线系统配置：(1)每个工作区(站)有一个信息插座；(2)每个工作区(站)的配线电缆为一条4对双绞线，引至楼层配线架；(3)完全采用夹接式交接硬件；(4)每个工作区(站)的干线电缆(即楼层配线架至设备间总配线架电线)至少有2对双绞线。

2．增强型合用于综合布线系统中中等配置标难的场合，用铜芯电缆组网。

增强型综台布线系统配置：(1)每个工作区(站)有两个以上信息插座；(2)每个工作区(站)的配线电缆均为一条独立的4对双绞线，引至楼层配线架；(3)采用夹接式(110A系列)或接插式(110P系列)交接硬件；(4)每个工作区(站)的干线电缆(即楼层配线架至设备问总配线架)至少有3对双绞线。

3．综合型合用于综合布线系统中配置尺度较高的场合，用光缆和铜芯电缆混合组网。

综合型综合布线系统配登：(1)在基本型和增强型综合布线系统的基础上增设光缆系统；(2)在每个基本型工作区的干线电缆中至少配有2对双绞线；(3)在每个增强型工作区的干线电缆中至少有3对双绞线。

综合布线系统应能知足所支持的数据系统的传输速率要求，并应选用相应等级的传输缆线和设备。

综合布线系统应能知足所支持的语音、数据、图像系统的传输尺度要求。

综合布线系统设计方案1 综合布线系统说明本项目综合布线系统具体内容包括网络布线、信息点安装及相应管线、桥架设计.所有信息点根据实际情况采用86型的信息面板,楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。

线槽按不同容量选用相应规格的PVC线槽和金属桥架。

我们经过充分考虑本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出本设计方案。

考虑到该项目的重要性和未来扩展性我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。

2 系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。

为达到项目网络建设的目标要求,在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信.灵活性—布线系统能够满足灵活应用的要求,遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新和升级.即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。

经济性 - 在满足应用要求的基础上，尽可能降低造价.综合布线过程是对各种网络线缆统一规划、统一安装施工过程,减少了不必要的重复布线、重复施工，节约了线材。

由于采用综合布线系统,单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设,提高了网络效益。

综合布线系统采用标准化的设计,统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用.统一性- 整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。

兼容性-综合布线系统的设施可以满足多种系统中的性能。

开放性—综合布线系统中使用开放式系统结构,符合国际上流行的标准。

系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内.可靠性- 采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。

综合布线子系统设计要点与注意事项综合布线子系统设计要点与注意事项一、引言在现代信息化时代，综合布线系统作为建筑物内部的基础设施，承担着传输各类信息的重要任务，如声音、数据、视频等。

好的综合布线系统设计显得尤为重要。

本文将从综合布线系统设计的要点和注意事项出发，深入探讨相关知识。

二、综合布线系统设计要点1. 掌握建筑结构与用途：在设计综合布线系统时，首先需要对建筑物的结构和用途有清晰的了解。

不同的建筑结构和用途会对综合布线系统的设计提出不同的要求，例如大型商业建筑和住宅的布线需求就存在巨大的差异。

2. 合理布局与路径规划：良好的布局和路径规划是设计综合布线系统的关键。

通过合理的布局，可以有效避免信号干扰和传输距离过长所造成的信号衰减问题，提高系统的稳定性和可靠性。

3. 考虑未来扩展：在设计综合布线系统时，需要充分考虑未来的扩展需求。

尽可能预留一定的余量和扩展空间，以应对未来业务的增长和技术的更新换代。

4. 选用合适的传输介质：根据实际需求，选择合适的传输介质是设计综合布线系统的重要环节。

目前常用的传输介质包括光纤、双绞线和同轴电缆等，设计时需要根据传输距离、带宽需求和成本等因素进行合理选择。

5. 安全性考虑：在设计综合布线系统时，安全性必须放在首要位置。

需要考虑如何防止未经授权的人员接入系统，以及对故障和破坏的应急处理预案等。

6. 标准化与规范化：设计综合布线系统时，需要遵循相应的标准和规范，保证系统的稳定、可靠和兼容性。

三、综合布线系统设计注意事项1. 设备选型和质量：在选用综合布线系统设备时，需要注意设备的品牌和质量。

低质量的设备容易出现故障，影响系统的正常运行，甚至可能导致数据传输错误，应当选择可靠且经过认证的设备。

2. 施工工艺和质量：综合布线系统设计不仅仅局限于设备的选择，施工工艺和质量同样重要。

应该选择有经验和技术的施工团队，保证系统的稳定性和安全性。

3. 环境适应性：在设计综合布线系统时，需要充分考虑建筑物内的环境因素，如温度、湿度、尘埃等，选择适应环境的设备和材料，以保证系统的正常运行。

综合布线7个子系统设计原则
综合布线系统设计的原则是为了确保网络通信设备之间的高效连接和数据传输。

以下是综合布线系统设计的七个子系统设计原则：
1. 标准化：使用符合国际、行业或厂商标准的设备和组件，确保系统的兼容性和互操作性。

2. 可伸缩性：设计系统时要考虑未来的扩展和升级需求，以便系统能够适应日益增长的信息传输需求。

3. 冗余性：在系统设计中引入冗余以提供备用路径，以防止单点故障导致整个系统瘫痪。

4. 安全性：采用适当的安全措施，如身份验证、数据加密和防火墙等，以保护系统免受未经授权的访问和攻击。

5. 灵活性：在系统设计中考虑到不同设备和技术的变化，以便能够灵活地适应新的技术和设备的接入。

6. 管理性：设计系统时要考虑到对系统的管理和监控，包括对设备进行配置、故障诊断和性能监测等功能的支持。

7. 可靠性：选择高品质的设备和组件，确保系统能够持续稳定地运行，并能够快速识别和解决故障。

综合布线系统方案设计综合布线系统方案设计综合布线系统是现代化建筑中必不可少的基础设施，它为办公室、商业中心、医院、学校等场所提供信息技术的支持和服务，如网络、电话和视频等。

一个合理且高效的综合布线设计能够有效地提高数据传输和通信的速度和质量，从而提高工作效率和用户满意度。

下面，我们来介绍一下综合布线系统的设计方案和设计要素。

一、设计要素1. 安全性：在综合布线系统的设计中，安全性是首要考虑的因素之一。

设计师需要考虑如何安全地组织布线系统，避免电线短路、电气火灾等安全问题的发生。

2. 可靠性：在布线系统设计中，可靠性是必不可少的考虑因素。

设计师需要将布线系统的每个部分与整体相协调，照顾应用需求与网络环境的因素，保证整个系统的稳定性和可靠性。

3. 适用性：综合布线系统的设计需要与实际的应用需求相匹配。

设计师需要按照申请人或用户的需求制定相应的设计方案，同时考虑全面性和灵活性，以满足不同应用场景的需求。

4. 规范性：综合布线系统的设计需要遵循国家、行业标准和技术规范，如TIA/EIA、ISO/IEC等标准，确保布线系统的质量、快速部署和可维护性。

5. 可升级性：设计师需要考虑未来系统升级和扩容的需求，以确保综合布线系统能够随着技术的不断升级和应用需求的变化做出相应的改进。

二、设计方案1. 网络布线设计网络布线设计是综合布线系统设计的重要组成部分，包括室内和室外的数据中心、网络设备和终端设备。

设计师需要理解网络协议、交换机分支、网络拓扑和网络安全，综合应用考虑电源失效和规模增加的应对策略，确保综合布线系统的高品质。

2. 光缆设计光缆布线设计负责光缆的路径规划、安装方式、光模块、分支和光缆保护系统设计等。

设计师需要了解高速光纤技术、天然灾害的影响和所在地区的气候，以在灾难环境中保证可靠性和安全性。

3. 电缆设计电缆布线设计是综合布线系统设计中的核心设计。

它负责布置电源电缆、通信电缆和其他类型电缆的路径和布局。
