智慧综合布线系统建设设计方案

综合布线系统设计方案1. 简介综合布线系统是指将各种网络设备（如计算机、电话、安全监控等）通过结构化布线进行相互连接的系统。

一个好的综合布线系统设计方案能够保证网络的高可靠性、高性能和灵活性，以满足日益增长的网络需求。

本文档将介绍综合布线系统设计的基本原则、硬件设备的选择及布线方式的规划，以帮助读者了解和实施综合布线系统。

2. 设计原则2.1 灵活性和可扩展性综合布线系统设计应具备良好的灵活性和可扩展性，以满足日益增长的网络需求。

首先，布线系统的设计要考虑到不同设备间的兼容性，使得将来可以方便地增加或替换设备。

其次，布线系统应具备可扩展性，以支持新的技术和协议的引入。

2.2 高可靠性综合布线系统的设计应具备高可靠性，以保证网络的稳定运行。

这需要选择高品质的硬件设备，并合理规划布线路径，避免电磁干扰和电缆损坏。

2.3 高性能综合布线系统的设计应具备高性能，以满足网络的带宽需求。

在设计布线系统时，要考虑设备之间的传输速度和带宽需求，并合理分配带宽资源。

2.4 管理和维护便利性综合布线系统的设计应考虑管理和维护的便利性，以降低运维成本。

这需要对布线路径进行合理标识和分类，使得管理人员可以方便地识别和维护布线系统。

3. 硬件设备选择在综合布线系统的设计中，硬件设备的选择至关重要。

以下是一些常用的硬件设备，并介绍选择的原则。

3.1 网络交换机网络交换机是综合布线系统中的核心设备，用于连接各种网络设备。

在选择网络交换机时，要考虑以下因素： - 端口数量和速率：根据设备的数量和带宽需求，选择合适的端口数量和速率。

- 可管理性：选择具备管理功能的交换机，以方便配置和监控。

- 兼容性：确保交换机与其他设备的兼容性，以避免兼容性问题。

3.2 光纤模块光纤模块用于连接光纤电缆和交换机。

在选择光纤模块时，要注意以下因素：- 光纤类型：根据布线距离和速率要求，选择合适的单模光纤或多模光纤。

- 接口类型：选择与交换机和其他设备兼容的接口类型，如LC、SC等。

☆综合布线系统设计方案一、引言综合布线系统是现代通信网络中必不可少的一部分，它为办公、商业和居住等各个场所提供了高效、可靠的通信和数据传输服务。

本文将详细介绍综合布线系统的设计方案，包括系统概述、设计原则、系统结构、布线方案以及系统测试等内容。

二、系统概述综合布线系统是一种为多种设备提供通信和数据传输服务的网络。

它包括水平布线、垂直布线和通信设备等组成部分。

系统的整体设计目标是提供高效、可靠、可扩展和灵活的通信网络。

三、设计原则1.根据用户需求进行设计：根据用户需求和场所特点，确定布线系统的容量、速率和服务需求等，并采用相应的布线方案。

2.系统可扩展性：设计系统时应考虑未来的扩展需求，确保系统可以适应新的技术和设备。

3.系统可靠性和容错性：保证系统的可靠性和容错性，减少故障发生的可能性，并能够快速恢复正常运行。

4.系统易维护性：设计系统时应考虑到维护的方便性，保证布线系统能够方便地进行日常维护和故障排除。

四、系统结构1.水平布线：水平布线是指从机房到用户终端之间的布线系统。

一般采用UTP（双绞线）或光纤作为传输介质，通过独立的电缆将主机房与用户终端连接起来。

2.垂直布线：垂直布线是指从机房到不同楼层之间的布线系统。

一般采用光纤作为传输介质，通过垂直主干电缆将机房与各个楼层的水平布线连接起来。

3.通信设备：包括交换机、路由器、服务器等设备，用于实现数据的交换、路由和存储等功能。

五、布线方案1.机房布线方案：机房是整个综合布线系统的核心，布线方案应考虑到机房内设备的数量和容量需求。

一般采用星型布线结构，通过交换机和路由器等设备将水平布线和垂直布线连接起来。

2.水平布线方案：根据用户终端的数量和布局情况，确定水平布线的长度和端口数量。

根据需要，可以采用不同的传输介质和连接方式，如UTP或光纤，并可根据不同的服务需求设置不同的虚拟局域网（VLAN）。

3.垂直布线方案：根据机房与各个楼层之间的距离和布线容量需求，确定垂直主干电缆的类型和长度。

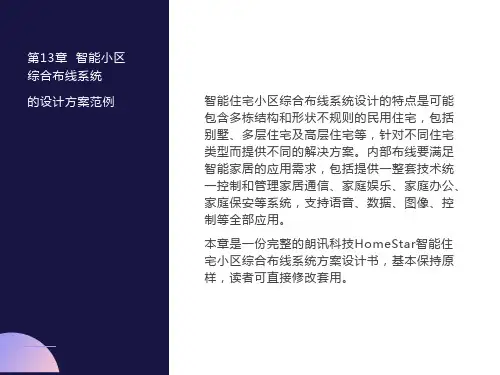

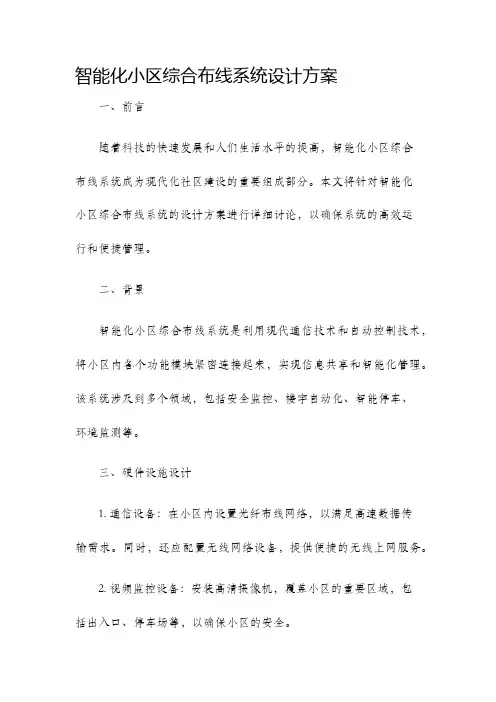

智能化小区综合布线系统设计方案一、前言随着科技的快速发展和人们生活水平的提高，智能化小区综合布线系统成为现代化社区建设的重要组成部分。

本文将针对智能化小区综合布线系统的设计方案进行详细讨论，以确保系统的高效运行和便捷管理。

二、背景智能化小区综合布线系统是利用现代通信技术和自动控制技术，将小区内各个功能模块紧密连接起来，实现信息共享和智能化管理。

该系统涉及到多个领域，包括安全监控、楼宇自动化、智能停车、环境监测等。

三、硬件设施设计1. 通信设备：在小区内设置光纤布线网络，以满足高速数据传输需求。

同时，还应配置无线网络设备，提供便捷的无线上网服务。

2. 视频监控设备：安装高清摄像机，覆盖小区的重要区域，包括出入口、停车场等，以确保小区的安全。

3. 火灾报警设备：设置感烟探测器、温度传感器等设备，一旦发生火灾，系统能够及时报警并采取相应处理措施。

4. 环境监测设备：安装温湿度传感器、CO2监测仪等，在小区内监测环境参数，以提供舒适的居住环境。

5. 楼宇自动化设备：利用智能开关、智能门锁等设备，实现楼宇内部的自动化管理，提升住户的生活品质。

四、软件系统设计1. 小区门禁管理系统：通过刷卡、指纹识别等方式，实现对小区出入口的严格控制和管理。

2. 小区监控管理系统：将摄像机的视频信号发送到监控中心，在监控中心进行统一管理和监控。

3. 智能停车系统：利用车牌识别技术，对小区内车辆进行管理和收费，提供方便的停车服务。

4. 电梯管理系统：通过电梯卡，对小区内电梯的使用进行管理，确保居民的安全和便捷。

5. 智能楼宇管理系统：集成楼宇内的各种设备，如暖通设备、照明系统等，实现远程监控和智能化控制。

五、系统优势1. 安全性：通过门禁系统、监控系统等设备，加强对小区安全的控制和监测，提升居民的安全感。

2. 便捷性：通过智能化设备和系统，提供方便的停车、出入口管理等服务，提升居民的生活质量。

3. 环保性：通过环境监测设备，实时监测小区内的环境参数，提供舒适的居住环境。

综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。

各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。

例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。

线缆通道过窄，弯道过多，线缆很难通过。

没有安放布线系统的设备空间。

在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。

这不但费时费工，而且会破坏大楼的美观和强度。

因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。

按照国际标准和工业标准，规范化布线。

智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。

另外还应给这些基础建设留有相应的经费预算。

本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。

第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。

系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。

具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。

--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。

--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。

--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。

--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。

综合布线系统设计方案X.X工程概况综合布线系统是建筑物或建筑群内的信息传输系统。

它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也使这些设备与外部通信网络相连接.它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件.布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。

（工程简介）X。

X系统设计目标XX大楼的综合布线系统包含了语音通信网络和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。

总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。

建立一套先进、完善的综合布线系统,为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足XX大楼内各功能区域当前的使用需求，又考虑系统将来发展的需要,从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。

系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干区子系统、设备间子系统及引入间子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

X。

X系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。

为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统,将能够在现在和将来适应技术的发展,并且实现数据通信、语音通信、图像通信。

灵活性-布线系统能够满足灵活应用的要求，遵循结构化布线的标准,适应不同拓扑结构的网络，在不改变布线系统情况下,就可以进行设备的移动、更新和升级.即任一信息点能够连接不同类型的设备，如计算机、打印机、终端.经济性—在满足应用要求的基础上，尽可能降低造价.综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材.由于采用综合布线系统,单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益.综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用.统一性—整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容.兼容性—综合布线系统的设施可以满足多种系统中的性能。

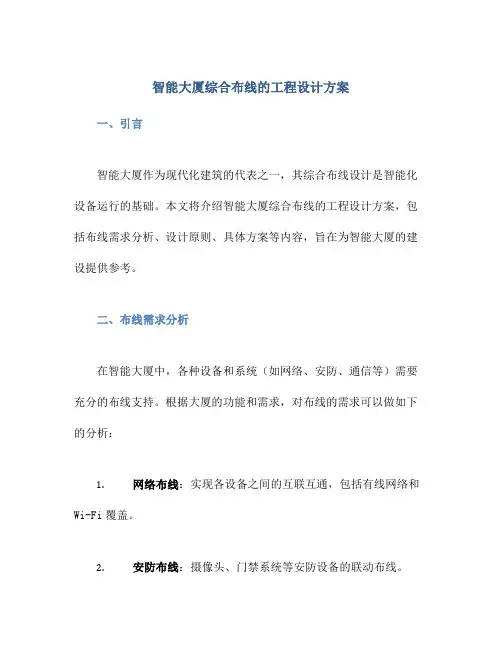

智能大厦综合布线的工程设计方案一、引言智能大厦作为现代化建筑的代表之一，其综合布线设计是智能化设备运行的基础。

本文将介绍智能大厦综合布线的工程设计方案，包括布线需求分析、设计原则、具体方案等内容，旨在为智能大厦的建设提供参考。

二、布线需求分析在智能大厦中，各种设备和系统（如网络、安防、通信等）需要充分的布线支持。

根据大厦的功能和需求，对布线的需求可以做如下的分析：1.网络布线：实现各设备之间的互联互通，包括有线网络和Wi-Fi覆盖。

2.安防布线：摄像头、门禁系统等安防设备的联动布线。

3.电力布线：各种设备的电力供应及照明电路的布线。

4.通信布线：电话、对讲机等通讯设备的布线。

5.智能化设备布线：智能家居、灯光控制等智能设备的联动布线。

三、设计原则在设计智能大厦综合布线的工程方案时，需要遵循以下原则：1.整体规划：从整体上考虑布线设计，确保各系统之间的协调运行。

2.可扩展性：考虑未来的扩建和升级需求，确保布线系统的可扩展性。

3.冗余性：设计冗余系统，以提高整个布线系统的可靠性和稳定性。

4.节能环保：采用节能环保的布线材料和技术，降低能耗。

5.易维护性：设计方便维护和管理的布线结构，减少日常运维成本。

四、具体方案4.1 网络布线1.采用Cat 6A以上标准的网线，确保网络传输效率和速度。

2.设计独立的数据机房，用于集中管理网络设备和布线。

3.考虑网络拓扑结构，采用星型或环形网络结构，确保网络稳定性。

4.2 安防布线1.布设监控摄像头时，考虑灯光、遮挡等因素，确保监控全面。

2.配置门禁系统，布线设计要与出入口位置相结合，确保安全性。

4.3 电力布线1.采用优质的电线和电缆，确保供电稳定和安全。

2.安装智能电表和电力管理系统，实现对用电量的实时监控和管理。

4.4 通信布线1.考虑通信设备的位置和通信质量，选择合适的布线方式。

2.设计通信机房，集中管理通信设备和布线结构。

五、总结智能大厦综合布线的工程设计方案是智能化建设的基础，合理的布线设计可以提高大厦的智能化水平和运行效率。

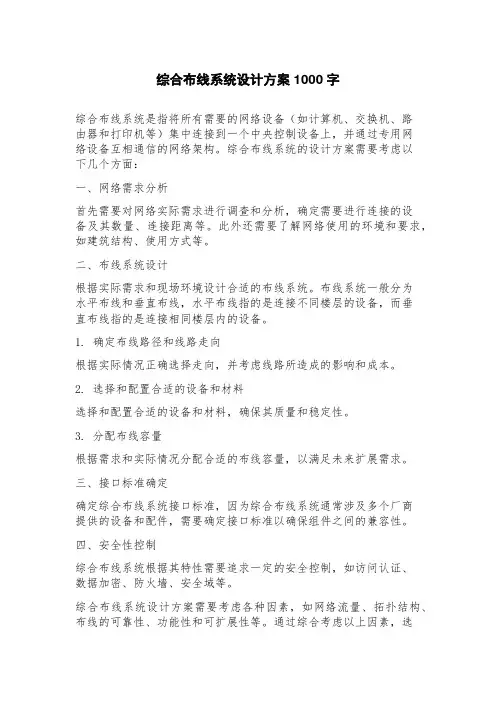

综合布线系统设计方案1000字
综合布线系统是指将所有需要的网络设备（如计算机、交换机、路
由器和打印机等）集中连接到一个中央控制设备上，并通过专用网
络设备互相通信的网络架构。

综合布线系统的设计方案需要考虑以
下几个方面：
一、网络需求分析
首先需要对网络实际需求进行调查和分析，确定需要进行连接的设
备及其数量、连接距离等。

此外还需要了解网络使用的环境和要求，如建筑结构、使用方式等。

二、布线系统设计
根据实际需求和现场环境设计合适的布线系统。

布线系统一般分为
水平布线和垂直布线，水平布线指的是连接不同楼层的设备，而垂
直布线指的是连接相同楼层内的设备。

1. 确定布线路径和线路走向
根据实际情况正确选择走向，并考虑线路所造成的影响和成本。

2. 选择和配置合适的设备和材料
选择和配置合适的设备和材料，确保其质量和稳定性。

3. 分配布线容量
根据需求和实际情况分配合适的布线容量，以满足未来扩展需求。

三、接口标准确定
确定综合布线系统接口标准，因为综合布线系统通常涉及多个厂商
提供的设备和配件，需要确定接口标准以确保组件之间的兼容性。

四、安全性控制
综合布线系统根据其特性需要追求一定的安全控制，如访问认证、
数据加密、防火墙、安全域等。

综合布线系统设计方案需要考虑各种因素，如网络流量、拓扑结构、布线的可靠性、功能性和可扩展性等。

通过综合考虑以上因素，选
择适当的设备和配置，可以有效地提高综合布线系统的性能和可靠性，以满足不断变化的网络通信需求。

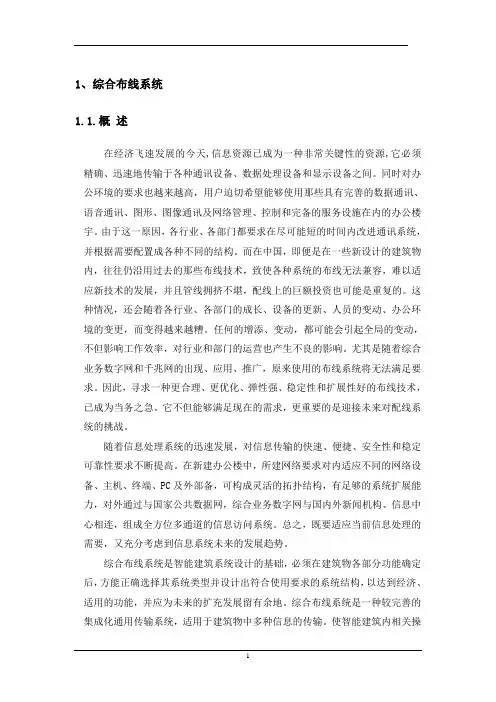

1、综合布线系统1.1.概述在经济飞速发展的今天,信息资源已成为一种非常关键性的资源,它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。

同时对办公环境的要求也越来越高，用户迫切希望能够使用那些具有完善的数据通讯、语音通讯、图形、图像通讯及网络管理、控制和完备的服务设施在内的办公楼宇。

由于这一原因，各行业、各部门都要求在尽可能短的时间内改进通讯系统，并根据需要配置成各种不同的结构。

而在中国，即便是在一些新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，并且管线拥挤不堪，配线上的巨额投资也可能是重复的。

这种情况，还会随着各行业、各部门的成长、设备的更新、人员的变动、办公环境的变更，而变得越来越糟。

任何的增添、变动，都可能会引起全局的变动，不但影响工作效率，对行业和部门的运营也产生不良的影响。

尤其是随着综合业务数字网和千兆网的出现、应用、推广，原来使用的布线系统将无法满足要求。

因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。

它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。

随着信息处理系统的迅速发展，对信息传输的快速、便捷、安全性和稳定可靠性要求不断提高。

在新建办公楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公共数据网，综合业务数字网与国内外新闻机构、信息中心相连，组成全方位多通道的信息访问系统。

总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。

综合布线系统是智能建筑系统设计的基础，必须在建筑物各部分功能确定后，方能正确选择其系统类型并设计出符合使用要求的系统结构，以达到经济、适用的功能，并应为未来的扩充发展留有余地。

综合布线系统是一种较完善的集成化通用传输系统，适用于建筑物中多种信息的传输。

综合布线系统设计方案一、引言综合布线是指将网络、电话、音频、视频等各类信息传输设备通过一套统一的布线系统进行集成，从而形成一个高效、可靠的信息传输网络。

在当今数字化时代，综合布线系统已成为各类办公场所、商业区域、学校等机构的必备设施。

本文将就综合布线系统的设计方案进行详细的论述。

二、需求分析在进行综合布线系统设计之前，首先需要对场所的需求进行分析。

包括但不限于：所需网络带宽、信息传输设备的类型和数量、区域结构、未来扩展需求等。

通过充分的需求分析，能够帮助设计师确定合适的布线结构和设备配置。

三、布线结构设计1. 水平布线：根据场所的实际情况，将不同区域的信息传输设备通过水平布线进行连接，形成一个整体的网络结构。

2. 垂直布线：对于大型建筑或多层楼的场所，需要使用垂直布线将各层楼的信息传输设备进行连接，确保信号的传输质量。

3. 主干布线：针对大规模的机构或企业，需要设计主干布线系统，将不同的水平布线和垂直布线连接起来，实现更高效的信息传输。

四、设备选型与配置1. 网络交换设备：根据需求分析确定合适的交换机类型和数量，以满足场所的网络带宽需求。

2. 电缆选择：根据不同的传输距离和频段要求，选择合适的电缆类型，如铜缆、光纤等。

3. 终端设备：根据场所的需求确定终端设备的类型和数量，并进行适当扩展预留。

五、布线规范与安装1. 合规规范：根据国家相关标准，设计师需要遵守一系列的技术规范，确保布线系统的可靠性和稳定性。

2. 线缆安装：布线系统的成功与否离不开合格的线缆安装。

设计师需要严格控制线缆的弯曲半径、固定件的使用以及接地等方面的要求。

3. 标识与测试：在布线系统安装完成后，需要对每条线缆进行标识，并进行必要的测试，以确保信号的传输质量。

六、系统运维与管理1. 维护计划：合理制定维护计划，定期检查和维护综合布线系统的设备和线缆，预防和排除可能出现的故障。

2. 数据管理：建立完善的数据库，记录每一条线缆的信息，包括长度、类型、连接等，对系统的运行状态进行实时监测。

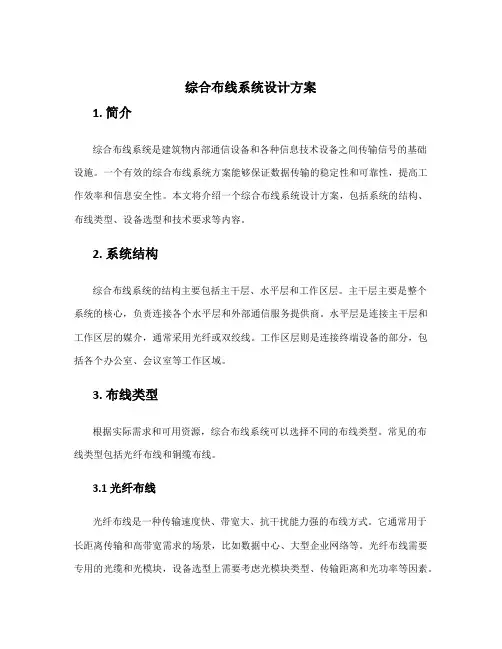

综合布线系统设计方案1. 简介综合布线系统是建筑物内部通信设备和各种信息技术设备之间传输信号的基础设施。

一个有效的综合布线系统方案能够保证数据传输的稳定性和可靠性，提高工作效率和信息安全性。

本文将介绍一个综合布线系统设计方案，包括系统的结构、布线类型、设备选型和技术要求等内容。

2. 系统结构综合布线系统的结构主要包括主干层、水平层和工作区层。

主干层主要是整个系统的核心，负责连接各个水平层和外部通信服务提供商。

水平层是连接主干层和工作区层的媒介，通常采用光纤或双绞线。

工作区层则是连接终端设备的部分，包括各个办公室、会议室等工作区域。

3. 布线类型根据实际需求和可用资源，综合布线系统可以选择不同的布线类型。

常见的布线类型包括光纤布线和铜缆布线。

3.1 光纤布线光纤布线是一种传输速度快、带宽大、抗干扰能力强的布线方式。

它通常用于长距离传输和高带宽需求的场景，比如数据中心、大型企业网络等。

光纤布线需要专用的光缆和光模块，设备选型上需要考虑光模块类型、传输距离和光功率等因素。

3.2 铜缆布线铜缆布线是一种成本较低、使用广泛的布线方式。

它通常用于短距离传输和一般办公室、商业场所等场景。

铜缆布线分为不同的等级，常见的有Cat5、Cat6和Cat6a等。

设备选型上需要根据需求选择适当的铜缆等级和连接器类型。

4. 设备选型综合布线系统的设备选型是一个关键环节，直接影响到系统的性能和可扩展性。

4.1 主干层设备主干层设备主要包括交换机、路由器和光纤转换器等。

选型时需要考虑设备的吞吐量、端口数量、可靠性和扩展性等因素。

同时，为了提高系统的冗余性和稳定性，建议选用支持热备份和链路聚合等技术的设备。

4.2 水平层设备水平层设备主要包括交换机和配线架等。

选型时需要考虑设备的端口数量、支持的布线类型和功耗等因素。

为了提高系统的可靠性，建议选用支持交换机堆叠和链路聚合等技术的设备。

4.3 工作区层设备工作区层设备主要包括桌面交换机、配线盒和终端设备等。

综合布线系统设计方案综合布线系统是现代化办公环境的基础建设之一，其可广泛应用于各种场所，如企业、学校、医院、酒店等。

综合布线系统不仅能够满足各种通信、音频、视频等数据传输需求，还可实现智能化控制和管理，提升工作效率和安全性。

因此，设计综合布线系统方案至关重要，下面将详细介绍综合布线系统设计方案。

1.需求分析首先，需要对客户需求进行分析。

包括对场地、人员、设备等信息进行了解，以便适配不同场景的设计方案。

比如，医院的综合布线系统设计需要满足零停机要求，以避免人员和设备因停电而受到影响；学校的综合布线系统设计需考虑智能化教学功能的实现。

2.网络拓扑图设计在需求分析的基础上，需要设计网络拓扑图。

网络拓扑图主要决定了布线的结构和方案。

基本上可以通过几个主要的网络拓扑图来实现大多数的需求。

因此，网络拓扑图的设计非常重要。

在设计拓扑图时，还需考虑维护、操作、安全性等因素。

3.硬件设备配置在设计综合布线系统的硬件设备时，要根据网络拓扑图和客户需求进行选择。

通常包括网络交换机、路由器、光纤交换机、线缆、电源和UPS等设备。

还要考虑设备的品牌、型号、质量、性能等因素。

4.布线方案综合布线系统的布线方案是其中最重要的一步。

通常需要考虑到25年的使用寿命，因此选择良好的线缆也尤为重要。

常见的布线方案有两种：水平布线和垂直布线。

水平布线是指所有设备都位于同一层，而水平电缆则从供电房进入各个房间。

垂直布线则是把支持不同服务的设备放在不同的层中。

同时在设计布线方案时，也要考虑线缆散热问题，防止线缆受到电气干扰进而影响数据传输的效果。

5.智能化设计综合布线系统智能化设计则涉及到人机交互界面、智能控制、视频监控、智能安防等方面。

通过智能化设计，可以实现智能化控制、系统自主调节等功能。

智能化的综合布线系统可以检测设备的需求和分配数据、优化设备的能力、加强安全控制，提高整体系统的效益。

6.检验和测试综合布线系统设计完成后，还需要进行检验和测试。

综合布线系统建设技术方案1.1.1.1系统需求综合布线系统是本大楼开展日常业务的基础设施之一，是视频监控、电话和计算机网络等子系统的的介质平台。

本大楼综合布线系统采用六类布线系统，产品应符合ISO/IEC11801，EIA\TIA-568B2.1，EN－50173和相关规范的标准。

产品有获得第三方组织UL和ETL认证，综合布线铜缆及光纤主要产品必须具有信息产业部的测试报告。

1.1.1.2系统设计1.1.1.2.1工作区子系统1)该子系统由信息插口和延伸到工作区终端设备处的连接电缆及适配器组成。

语音点和数据点均采用六类非屏蔽信息插座(CAT6)，传输参数可测试到250MHz。

2)工作区应根据使用场合需要配置相应的模块、连接器件、面板、金属地插等设备，信息面板外观简洁、大方。

3)办公区域信息点包括：通讯接入多媒体信息箱、物业管理网数据点、物业语音点、多媒体信息发布数据点等；4)商业区域信息点包括：通讯接入多媒体信息箱、商业管理网数据点、商业语音点、客流分析数据点、POS收银数据点、多媒体信息发布数据点、触摸导购屏数据点、备份通用网络数据等。

5)商业区域本系统分别在各个商铺单元设置信息布线箱：•弱电箱尺寸以长度可以放下8口POE交换机1台、厚度10cm以上为准。

•商铺弱电箱安装在进入租户区域的吊顶之下天花之上的任一角落侧墙上。

6)商业区域数据点布线：•每个公共促销区1个商管网点、每个公共收银台每个座位1个商管网点、每个服务台每个座位1个商管网点、每个VIP休息室2个商管网点，其源头为就近楼层配线间。

•每个商铺每个弱电箱内1个商管网点，其源头为就近楼层配线间。

•所有网络点在弱电信息箱端，都用网络模块完成端接。

•商铺弱电箱中的网络点线路预留15CM以上。

•公共收银台、服务台的网络点安装在台面上的数据暗线盒内，网线预留长度不少于8CM。

•公共促销区及预留的网络点安装在地面或墙面的数据暗线盒内，网线预留长度不少于8CM。

智慧应急综合布线系统设计方案XXX有限公司20XX年XX月XX日目录一需求分析 (2)二设计思路 (2)三详细设计方案 (2)3.1 工作区子系统 (3)3.2 水平区子系统 (3)3.3 垂直干线子系统 (5)3.4 管理间子系统 (5)一需求分析综合布线系统需负责大楼指挥中心区域的信息点、语音点的布置。

设计上总体坚持“技术先进、经济实用、以人为本”的原则。

综合布线系统应具有开放性、灵活性、可扩展性、实用性、安全可靠性和经济性。

综合布线系统主要支持的应用系统为多媒体信息系统、并能支持集成智能系统的应用。

本项目综合布线设计要适应和满足现代化网络发展的需要，紧紧围绕日常工作展开，将现代化的科学技术，应用于日常办公的各个环节和全部过程，提高工作效率和质量，保证各项管理工作。

二设计思路针对本项目的实际功能需求，综合布线系统包括电子政务外网、普通电话语音等部分布线组成。

五楼设备间为机房；数据电话信息点可以随时互换；考虑有备份和冗余；业务端口设计原则。

三详细设计方案系统采用星型拓扑结构，模块化设计，由工作区子系统、水平子系统、管理间子系统、干线子系统、设备间子系统组成，如下图所示。

3.1工作区子系统依据综合布线系统相关工程设计规范，工作区子系统是一个独立的需要设置终端设备(TE)的区域，宜划分为一个工作区。

工作区由水平子系统的六类信息插座模块(TO)或单模光纤信息口延伸到终端设备处的连接缆线及适配器组成。

目的是为了方便连接设备变动的重新安排。

本系统组由信息模块、面板及工作跳线组成。

工作区子系统立体图如下：在本系统中，数据要求水平到桌面支持1000Mbps传输速率，因此数据点需要采用六类非屏蔽数据跳线进行对计算机的连接，跳线采用原厂生产六类非屏蔽数据跳线。

在本系统中数据信息点采用六类屏蔽模块，为了以后数据和语音点的互换性、利用性、扩展性，语音信息点也采用六类屏蔽模块，所有面板都采用86型的，分为单孔、双孔、四孔三种。

综合布线系统设计方案（通用5篇）一、什么是教案教案是教师为顺利而有效地开展教学活动，根据课程标准，教学大纲和教科书要求及学生的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学方法等进行的具体设计和安排的一种实用性教学文书。

教案包括教材简析和学生分析、教学目的、重难点、教学准备、教学过程及练习设计等。

二、综合布线系统设计方案（通用5篇）为了确保事情或工作得以顺利进行，常常需要预先准备方案，方案是阐明具体行动的时间，地点，目的，预期效果，预算及方法等的企划案。

那么什么样的方案才是好的呢？下面是小编为大家整理的综合布线系统设计方案（通用5篇），仅供参考，大家一起来看看吧。

综合布线系统设计方案1一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应用特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为酒店计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。

全面实现酒店计算机通信网络的通讯、办公、管理手段的智能化、集成化，把酒店计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供15年保证；在酒店大楼增加新系统时，对新设备提供信号传输的支持。

作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。

酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。

综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成，并且选用星型结构，自插座至楼层配线架，最后通过数据/语音主干线缆统一连接至主设备间配线架，以便于集中式管理，充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。

二系统组成综合布线系统示意图根据项目需求，综合布线系统分为内网和外网两部分，具体要求如下：（一）、外网外网采用FTTH的方式，由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块，语音信息插座选用语音4芯电话模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线，语音电缆采用4芯电话线到多媒体箱，多媒体箱内设置语音、数据、路由器模块（预留ONU安装位置及支架，ONU由运营商负责实施），从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。

3.管理间子系统:设置在楼层分光分纤箱（常规只做预留空箱给各个运营商）。

4.垂直子系统：采用单模光纤，连接到分光分纤箱。

（常规由运营商敷设）（二）、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线，沿垂直、水平金属桥架及JDG(SC)管敷设。

智慧综合布线系统建设设计方案【设计要点】智慧医院弱电系统由医院由感染楼（建设中），教学科研楼及肿瘤中心，医疗楼（含门诊医技、住院楼）等部分组成。

园区内设置二个数据中心机房，电话交换机房及信息中心机房；电话交换机房位于医疗楼（含门诊医技、住院楼）地下一层，信息中心机房位于医疗楼（含门诊医技、住院楼）地下一层。

由于园区面积较大，建筑较多，设三个汇聚机房,一是在医疗楼（含门诊医技、住院楼）地下一层设置医疗楼汇聚机房，二是在教学科研楼及肿瘤中心设置汇聚机房，三是感染楼一层设置汇聚机房。

综合布线系统采用星型结构，按照核心层、汇聚层和接入层三层结构进行设计，在满足水平距离不超过90米的要求下设置弱电间。

系统总体设计如下：内外网，采用两套独立的垂直主干；核心到汇聚的数据主干采用双链路二根48芯万兆室内多模光纤，汇聚到接入的数据主干采用单链路两根12芯万兆多模室内光缆。

水平部分采用6类非屏蔽线缆，语音主干采用五类大对数线缆，光纤点采用六芯万兆多模光缆在汇聚机房及信息中心统一进行配线管理。

结合本次项目的特点，我司将为智慧医院提供一套“国际领先，国内一流”的结构化布线系统解决方案，实现系统对高性能的语音、数据和图像的传输的支持，成为一个模块化、高灵活性的智能化系统。

通过延伸到每个区域和房间的信息点，将电话、电脑、网络设备、通讯设备与管理设备连接为一个整体，高速传输语音、数据、图像，从而为内部管理者和使用者提供综合性资讯服务。

建成后的智慧医院综合布线系统将能随着网络技术的发展，满足未来10－15年的使用需求。

1.1.1 对原设计的研读和优化建议通过对原设计图纸的研读，我们得知：1、原设计中感染楼（建设中）设计说明中模块采用六类模块，系统图中采用超五类线缆及超五类模块，主干光纤采用的是4芯室内多模光纤及两根铜缆备份，汇聚与中心机房连接采用2根6芯室内多模光纤，语音采用三类50对大对数线缆；教学科研楼及肿瘤中心楼模块采用六类模块，水平线缆采用六类非屏蔽双绞线，主干光纤采用的是2根12芯室内多模光纤，汇聚与中心机房连接采用2根48芯室内多模光纤，语音采用三类50对、25对大对数线缆；医疗楼（含门诊医技、住院楼）模块采用六类模块，水平线缆采用六类非屏蔽双绞线，主干光纤采用的是2根12芯室内多模光纤，汇聚与中心机房连接采用2根48芯室内多模光纤，光纤点采用2芯室内多模光纤到汇聚机房，汇聚与中心机房连接采用4根24芯室内多模光纤语音采用三类50对、25对大对数线缆。
