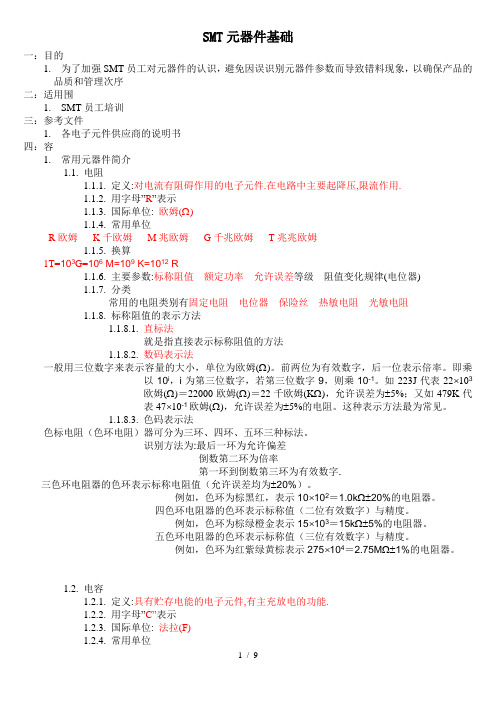

SMT元器件基础一：目的1.为了加强SMT员工对元器件的认识，避免因误识别元器件参数而导致错料现象，以确保产品的品质和管理次序二：适用围1.SMT员工培训三：参考文件1.各电子元件供应商的说明书四：容1. 常用元器件简介1.1. 电阻1.1.1. 定义:对电流有阻碍作用的电子元件.在电路中主要起降压,限流作用.1.1.2. 用字母”R”表示1.1.3. 国际单位:欧姆(Ω)1.1.4. 常用单位R欧姆K千欧姆M兆欧姆G千兆欧姆T兆兆欧姆1.1.5. 换算1T=103G=106 M=109 K=1012 R1.1.6. 主要参数:标称阻值额定功率允许误差等级阻值变化规律(电位器)1.1.7. 分类常用的电阻类别有固定电阻电位器保险丝热敏电阻光敏电阻1.1.8. 标称阻值的表示方法1.1.8.1. 直标法就是指直接表示标称阻值的方法1.1.8.2. 数码表示法一般用三位数字来表示容量的大小，单位为欧姆(Ω)。
前两位为有效数字，后一位表示倍率。
即乘以10i，i为第三位数字，若第三位数字9，则乘10-1。
如223J代表22⨯103欧姆(Ω)＝22000欧姆(Ω)＝22千欧姆(KΩ)，允许误差为±5%；又如479K代表47⨯10-1欧姆(Ω)，允许误差为±5%的电阻。
这种表示方法最为常见。
1.1.8.3. 色码表示法色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
识别方法为:最后一环为允许偏差倒数第二环为倍率第一环到倒数第三环为有效数字.三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。
四色环电阻器的色环表示标称值（二位有效数字）与精度。
例如，色环为棕绿橙金表示15⨯103＝15kΩ±5%的电阻器。
五色环电阻器的色环表示标称值（三位有效数字）与精度。
例如，色环为红紫绿黄棕表示275⨯104＝2.75MΩ±1%的电阻器。

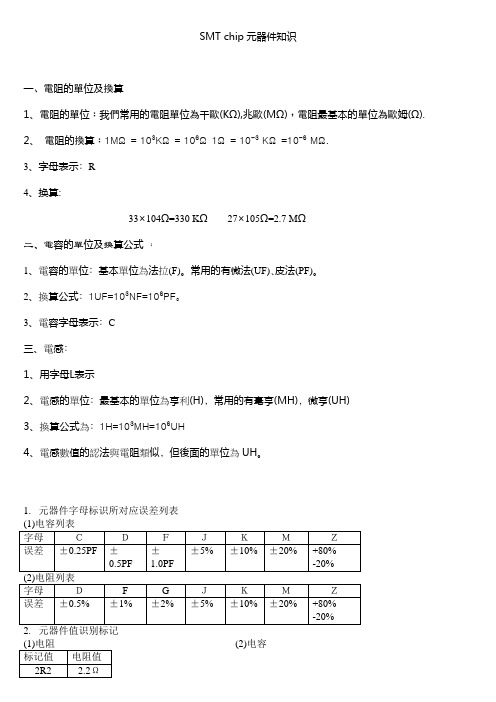

SMT chip元器件知识一、電阻的單位及換算1、電阻的單位﹕我們常用的電阻單位為千歐(KΩ),兆歐(MΩ)﹐電阻最基本的單位為歐姆(Ω).2、電阻的換算﹕1MΩ= 103KΩ= 106Ω1Ω= 10-3 KΩ=10-6 MΩ.3、字母表示﹕R4、换算:33×104Ω=330 KΩ27×105Ω=2.7 MΩ二、電容的單位及換算公式﹕1、電容的單位﹕基本單位為法拉(F)。
常用的有微法(UF)､皮法(PF)。
2、換算公式﹕1UF=103NF=106PF。
3、電容字母表示﹕C三、電感﹕1、用字母L表示2、電感的單位﹕最基本的單位為亨利(H)﹐常用的有毫亨(MH)﹐微亨(UH)3、換算公式為﹕1H=103MH=106UH4、電感數值的認法與電阻類似﹐但後面的單位為UH。
1.元器件字母标识所对应误差列表(2)电容SMT的生產要求﹕1車間的溫度要求在25±3℃之間﹔濕度要求為40%~70%之間。
2生產所要使用的錫膏和紅膠必須保存在冰箱中﹐冰箱的溫度要求在0℃~10℃之間。
3紅膠和錫膏在使用前必須經過4小時的回溫﹐以使紅膠､錫膏回溫到室溫狀態。
4錫膏在使用時也必須經攪拌﹐攪拌的時間要在5分鐘左右﹔已開封的錫膏必須在24 小時內用完﹐否則做報廢處理。
三﹑常用電子元件的規格﹕元件有各種不同的料號和品名﹐原則上是一種元件只有一個料號﹐同一元件(品名和形狀)不能存在2個以上不同料號﹐不同的2個以上元件﹐不能有同一個元件料號。
CHIP元件的規格﹕名稱(英制) 名稱(公制) L W0402 1005 1.0mm ×0.5mm0603 1608 1.6mm ×0.8mm0805 2125 2.0mm ×1.25mm1206 3216 3.2mm ×1.6mm1210 3225 3.2mm ×2.5mm1. SMT的全称是Surface mount(或mounting)technology，中文意思为表面粘着（或贴装）技术.2 ESD的全称是Electro-static discharge，中文意思为静电放电3 锡膏的取用原则是先进先出；4. 锡膏在开封使用时，须经过两个重要的过程：回温﹑搅拌。
SMT换算培训资料一、电阻是一种无方向之分的元件。
用符号“R”表示，单位是欧姆，符号“Ω”。
常用单位有 MΩ KΩΩ兆欧千欧欧姆换算方法如下：1MΩ=1000KΩ 1KΩ=1000Ω常见贴片电阻换算分两种：（1）三位数换算，例如：103=10×103=10000Ω=10KΩ471 471=47×101=470Ω100100=10Ω换算原则是：前面两位数为有效数字（即照写），第三位为倍数（即零的个数）（2）四位数换算，例如：1001 1001=100×101=1000Ω=1KΩ16321632=163×102=16300Ω=16.3KΩ换算原则是:前三位数为有效数字(即照写)第四位为倍数(即零的个数)二、电容：有两种之分（1）无极性（无方向）电容（2）有极性（有方向）电容电容之符号是用“C”表示电容的单位是“法拉”用“F”表示常见单位有： F UF NF PF法拉微法拉法披法换算方法是：1F=106UF 1UF=106PF=1000000PF1NF=10×102=1000PF电容换算方法如下：104=10×104=100000PF= 0.1UF103=10×103=10000PF= 0.01UF10NF=10×103=10000PF= 0.01UF电容的误差表示,如:J ±5% D ±0.5% 330J:33PF±5%K ±10% F ±1% 102K:1000PF±10%M ±20% Z －20%+80% 104Z=0.1UF－20%+80%三、电感电感之符号是用“L”表示电感的单位是亨利（简称亨），用字母＂H＂表示常用的单位： H mHμH nH亨毫亨微亨纳亨换算方法是：1H=1000mH;1mH=1000μH；1μH=1000nH（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
元器件知识SMT 无器件名词解释1 、小外形晶体管 (SOT) (small outline transister) 采用小外形封装结构的表面组装晶体管。
2 、小外形二极管 (SOD) (small outline diode) 采小小外形封装结构的表面组装二极管。
3、片状元件( chip ) (rectangular chip component) 两端无引线，有焊端，外形为薄片矩形的表面组装元件。
4 、小外形封装 (SOP) (small outline package ) 小外形模压着塑料封装，两侧具有翼形或 J 形短引线的一种表面组装元器件封装形式。
5、四边扁平封装( QFP) (quad flat package)四边具有翼形短引线，引线间距为1.00,0.80,0.65,0.50,0.40,0.30mm 等的塑料封装薄形表面组装集成电路。
6 、细间距 (fine pitch )不大于 0.5mm 的引脚间距7、引脚共面性 ( lead coplanarity )指表面组装元器件引脚垂直高度偏差，即引脚的最高脚底与最低三条引脚的脚底形成的平面之间的垂直距离。
8 、封装( packages )SMT 元器件种类在 SMT 生产过程中，员工们会接上百种以上的元器件，了解这些元器件对我们在工作时不出错或少出错非常有用。
现在，随着 SMT 技术的普及，各种电子元器件几乎都有了 SMT容又包括陶瓷电容— C/C ，钽电容— T/C ，电解电容— E/C ）、二极管（ D-diode ）、稳压二极管（ZD ）、三极管（Q-transistor ）、压敏电阻（VR）、电感线圈（L）、变压器（T）、送话器（MIC ）、受话器（RX）、集成电路（IC）、喇叭（SPK）、晶体振荡器（XL）等，而在SMT 中我们可以把它分成如下种类：电阻— RESISTOR 电容— CAPACITOR 二极管— DIODE 三极管— TRANSISTOR排插— CONNECTOR 电感— COIL 集成块— IC 按钮— SWITCH 等。
快速了解SMT贴片常用元器件（１）：常用的电子元件器有以下几类；１.电阻（R）２.电容（C）３.二极管（D）４.三极管（Q）５.电感（L）６.晶振（Y或X）７.集成芯片,通称IC（IC或U）（２）.电阻R部份，电阻有两种类形，贴片SMD和插件DIP色环电阻1.介绍贴片电阻封装；电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω贴片电阻丝印上的数字代表电阻值，第一，第二位数为有效数照读，第三位为电阻的倍数，例如：电阻上面的丝印是103，那么它的阻值为10*1000=10KΩ电阻上面的丝印是274，那么它的阻值为27*10000=270KΩ电阻上面的丝印是101，那么它的阻值为10*10=100Ω电阻上面的丝印是100，那么它的阻值为10*1=10Ω电阻上面的丝印是105，那么它的阻值为10*100000=1MΩ电阻上面的丝印是2R2，R在中间代表是小数点，那么它的阻值为2.2Ω2.介绍插件色环电阻封装；色环电阻的外观如图示﹕图1 图2五色环电阻四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10%四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕四环环的读法是首先要知道那个是第一环，那个是第四环，通常我们要分出第四环就知道那环是第一环，第四环它离其它三环的距离比较远，第一二三环是靠的比较近的，最前面的一环为第一环（注第四环为误差值不要理它）色环电阻和贴片电阻读数方法一样，把颜色对应的数值套入图中等于橙3，橙3，黑0，金+5% 等于33*1＝33Ω+5%例：色环电阻第一环是棕色，第二环是黑色，第三环是黄色，第四环是银色，那它的阻值是10*10000=100K Ω（３）.电容C 部份电容有几个几种封装（贴片电容、电解电容、钽电容。
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 KΩ2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402 0603 0805 1206 1210 2010 2512 公制代码1005 1608 2012 3216 3225 5025 6432 实际尺寸（mm） 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2功率值（W）1/16 1/16 1/10 1/8 1/4 1/2 1 3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
SMT电子物料SMT常见的电子元件有:电阻电容排阻排容电感二极管三极管IC（集成块）脚座保险丝1. 电阻(RES)a. 英文代号: Rb. 阻值单位: Ω<KΩ<MΩ1MΩ=1000KΩ 1KΩ=1000Ω 1MΩ=106Ωc. 分类:电阻阻值有误差,以其误差大小可分为:普通电阻其误差为±5% 用"J" 表示精密电阻其误差为±1% 用"F" 表示热敏电阻其误差为±1% 用"F" 表示d. 阻值表示法及计算方法:由于电阻的体积较小,有的阻值无法直接标示上去,所以需用一种简单短小的表示法间接的标示出来.普通电阻用三位阿拉伯数字表示. 如: "102"计算时,前面两位数不变,第三位数表示前面两位数乘以10n如: 102=10×102=10×100=1000Ω=1KΩ如: 564=56×104=56×10000=560000Ω=560KΩ由上面可以看出第三位数是表示前面两位数后面有多少个零.如: 105 表示10 后面有5个0 即105=10 00000Ω=1000KΩ=1MΩ330 表示33 后面有0个0 (即没有0) 330=33Ω精密电阻用四位阿拉伯数字表示. 如: "1002"计算时,前面三位数不变,第四位数表示前面三位数乘以10n如: 1002=100×102=100×100=10000Ω=10KΩ如: 4991=499×101=499×10=4990Ω=4.99KΩ计算方法与普通电阻道理相同精密电阻可以代替普通电阻,但普通电阻不可以代替精密电阻(但必须经过客户同意), e. 精密电阻代码表精密电阻由于是用四位数表示,对于一些更小的电阻它也无法标示上去,此时需要用代码来表示.常用"01~99" 来代表前面三位数.用英文字母来代表后面第四位数.具体请看<<SMD精密电阻代码表及换算方法>>2. 电容(CAP)a. 英文代号Cb. 容量单位: PF<NF<UF1UF=1000NF 1NF=1000PF 1UF=1000000PFc. 误差: 电容的容量也有误差,一般有±10% (用"K" 表示), ±20% (用"M" 表示),-20%+80% (用"Z" 表示)d. 容量表示方法与计算方法:电容的容量表示方法和计算方法与普通电阻的相同,只是单位不同如: 102=10×102=10×100=1000PF474=47×104=47×10000=470000PF=470NF=0.47UF电阻与电容的区别:电阻的本体上标有阻值(热敏电阻除外),可用万用表"阻值"档量测.电容的本体上不标容量,可用万用表"容量"档或电容表量测.e. 电容的分类电容有: 普通电容积层(介质)电容钽质电容电解电容等前两种容量一般为1UF以下(含1UF),为片状(CHIP)即SMD电容,无极性.后两种容量一般为1UF以上(不含1UF),为DIP电容,有正负极之分.不过现在电解电容在10UF以下(含10UF)已大部分改为SMD元件了(同样有极性).无极性的SMD电容于<<BOM>>上一般用MC 表示,有极性的SMD钽质电容于<<BOM>>上一般用TAN 表示.3. 排阻a. 英文代号排阻是由许多电阻组合而成的.组合方式不同,其英文代号不同.一般来说,并式的用"RN"表示串式的用"RP"表示.也可以说,8PIN的用"RN"表示10PIN的用"RP"表示.b. 阻值单位: 与电阻相同c. 阻值表示法及计算方法: 与普通电阻相同.4. 排容a. 英文代号跟排阻一样,排容也是由许多电容组合而成的.组合方式不同,其英文代号不同.一般来说,8PIN的用"CP"表示. 10PIN的用"CA"表示.b.容量单位: 与电容相同.c.容量表示方法与计算方法: 与电容相同.5. 电感a.英文代号: Lb.单位: Ω UH NH 三种.普通电感用"Ω" 英文为Bead.绕线电感用"UH" 和"NH" 英文为INDUCTORc.表示法:电感本体上不标示数值,而直接只标示于外包装上,所以散落的电感是无法知道其数值的,目前暂没有仪器可以量测到.有时候只能凭其大小与颜色来辨别,但此方法并不可靠.d.常见的电感有:3216 60Ω 2012 120Ω 0603 600Ω0805 800Ω 1608 0Ω 0805 2K/100M0805 6.8UH 0603 60Ω/100M2012 68NH(0.3A) 0603 2.2UH(注:前面表示此电感体积的大小)6. 二极管a. 英文代号: Db. 二极管的分类:一般有: 玻璃型二极管硅型二极管发光二极管c. 二极管的特性二极管的特性是单向导电,一般用于整流,有正负之分,一般有标示的一方为负极,另一方为正极.其图示一般为有"阴影"的一方为负极.而实体,如玻璃型的有黑色圈的为负极,贴装(手放)时一定要负极对负极,正极对正极,不能放反方向.d. 常见的二极管型号硅型二极管一般有IN5817 玻璃型二极管一般有IN4148而发光二极管(LED)一般有红色、绿色两种.7. 三极管(三角晶体)a.英文代号: Qb.特性三极管是由两个二极管组合而成+ 一一+然后引伸出三个脚+ 一+ 或一+ 一(NPN 或PNP)也就是三极: 基极(b) 发射极(e) 集电极(c)它主要起到放大、变压、整流、开关等作用.c.分类一般有普通三极管和大功率三极管.普通三极管体积较小,均为SMD.大功率三极管体积较大,有的为SMD,有的为DIP.d.常见的型号普通三极管常见的有: 2N2222 2N3904 NDS0610 NDS352P IPS1812N7002 2N3906 NDS351AN BAV70大功率三极管常见的有: STPS10L40CG MTP3055/HUF76107 BSP10050N03/CES6030L STB40NE03L-20/IRL3103S8. ICa.英文代号Ub.分类从外观形状来分,IC有下列几种:<1> SOP <2> SOJ <3> QFP两边脚向外伸两边脚向内弯<4> PLCC <5> BGA 四边脚向外伸四边脚向内弯下面布满锡球第<1> <2>种为小IC 第<3>种为芯片第<4>种一般为BIOS或Flash Rom EPROM 第<5>种统称为BGAc.特性IC是一种集成电路块,不同的集成块其功能不同.有:时钟IC、I/O电路IC、储存IC、脉冲IC、缓冲IC、稳压IC、声控IC、温控IC、埸效晶体降热IC等.它们在机板裡面肩负着不同的任务,来共同完成对声、电、信号、图像、数据等的有效处理.d.常见的型号功能不同,型号不同,IC的型号有无数种,有的型号很相似,但用法不同,要注意不能弄错,常见的型号有:(1). 9148-98 9148-39 752320(2). 74(积体电路)系列的有74F00 74F04 74F07 74F14 74F32 74F74 74HC74 7406 7407 74HCT14 74CS13274HC132 74HCT74 74F244 74F245 74F245S 74LVC244 74F125 74CBT3384(3). US3004 US3004A US3033CS US3034 US3018W144 W164 W210 W83194R-39A W83194R-58LM2636 LM358MX LM4880 LM75CIM3 LM78CCVF-JRTM520-390 61L256BS-8 AIC1569CD BA5954FP MT1136(4). 芯片方面的有W837816 W837820 W8377TF W83977EF-AW W25P243AF W25P243AFVIA1611 MT1198 82C196C W83627HF W83601Re. 厂牌电脑是高科技精密设备,其使用的元件一般都採用国际知名的大公司所生产的.厂牌不同,功能不同,除了要看IC的型号,厂牌也是很重要的.常见的厂牌有:INTEL 英特尔(美国) LG 乐喜金星(韩国)MOTORALA 摩托罗拉(美国) SUMSAM 三星(韩国)TI 德州仪器(美国) HYUNDAI 现代(韩国)NS 国家半导体(美国) SEIMES 西门子(德国)PANASONIC 松下(日本) PHILIPS 菲利浦(荷兰)MITSUBISHI 三菱(日本) VIA 威盛(台湾)HITACHI 日立(日本) SIS 硅统(台湾)TOSHIBA 东芝(日本) UMC 积电(台湾)CET 华瑞(台湾) MOSPEC 统懋(台湾)f. BGA主机板上的BGA分为南桥北桥,一般来说小的为南桥,大的为北桥.目前生产BGA的公司主要有: INTEL VIA SIS 等.下面是各公司的主要产品,请注意南北桥的搭配.INTEL:南桥82371EB 82371AB 82371AB 82801AA 82801BA北桥82443BX 82439TX 82443ZX 82810DC100 82815EPVIA:南桥82C596B 82C596B 82C596A 82C686A 82C686A 82C686A 82C686A82C686A北桥82C598AT 82C691 82C693CD 82C693CD 82C501 82C694X VT837182C693A/82693DDSIS:南桥5595 5595北桥5598 530以上是这几家主要公司截止目前(2000年下半年)为止先后推出的产品.电脑的发展日新月异BGA亦然.未来还会有更多功能更强的BGA推出.g. IC的方向IC是有方向的.小IC的方向一般是在第一脚边有一小孔,而很小的会画一" " 或而PCB印刷图样一般为芯片也是在第一脚边开。
