称重传感器基础常识2009-04-02 12:04 am 作者：传感器的定义人们通常把被测物理量或化学量转变成为电量的器件或元件叫传感器（又称变换器）。
其中平时接触较多物理量就有温度、湿度、质量、重量、力、压强、速度、加速度、长度、角度、液位、流量、密度等，与此相以对应，生产和生活中就需要温度传感器、湿度传感器、称重测力传感器、压强传感器等等。
电阻应变式称重测力传感器1. 称重传感器的定义：一种已考虑到使用当地的重力加速度和空气浮力影响的用来测量质量的传感器。
称重传感器能把被测质量转换成电压信号。
有各种各样的称重传感器，例电容式称重传感器；电磁平衡式传感器，有压电式称重传感器等等。

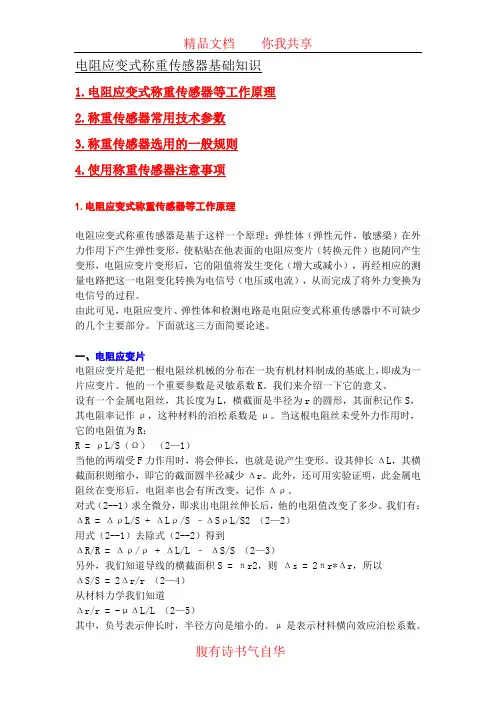

2. 箔式电阻应变片一种基于应变——电阻效应制成的，用金属箔作为敏感栅的，能把被测试件的应变量转换成电阻变化量的敏感元件称为箔式电阻应变片。
3. 应变式称重传感器采用电阻应变片作为敏感元件制造生产的称重传感器叫应变式称重传感器。
4. 应变式测力传感器采用电阻应变片作为敏感元件制造生产的能把各种力学量转换为电量的传感器叫测力传感器。
例拉力、压力、压强、扭拒、加速度等传感器。
5. 应变式称重测力传感器与测力传感器之间的关系从理论上说，质量表征实体的一种性质，，其测量单位是千克，而力学量是一种向量，测量单位是牛顿及其它导出量，彼此毫无关系。
但由于质量不能直接测量，质量是利用质量在地球重力场中的力效应（重量）来测量的，所以从测量技术而论它们彼此是同类的。
负荷特性额定量程：一只传感器的额定量程是指在设计此传感器在设计此传感器时，是以多大的力值来计算的。
但实际使用时，一般只用额定量程的2/3~1/3甚至只有1/6。
（原因见下面分析）。
允许使用负荷（或称安全超载）：允许在一定范围内超负荷工作。
一般为120%~150%；极限负荷（或称极限超载）：意即当工作超过此值时，传感器将会受到损坏。
此值一般为200%FS~500%FS。
当电子秤的量程确定后，传感器的量程应选得比计算值要大，例6支30吨汽车秤，照均分计算，传感器的量程应为5吨，但实际上我们用不着量程只有15~20吨，是计算值的3~5倍。
这是有理同的：因为实际工作时的偏载，超载和冲击是不可避免的。
还有一点要说明的是，量程与灵敏系数密切相关。
当设计灵敏度为1mv/v时，在同等的结构条件下，它显然比设计灵敏度为3mv/v的传感器安全能力要大3倍。
所以传感器量程的选择有一定的机动性和规律性，一般要求用户提供总重，净重及使用工况，在订货前必须了解用户买此传感器将去干什么用，这是极重要的，保证用户使用成功。
才会有本公司成功和声誉。
技术参数灵敏系数：传感器的灵敏系数国家标准有基本的规范：1mv/v、2mv/v、3mv/v。
在订货时必须明确此参数。
因为当本公司产品与其它公司产品配套时，其灵敏系数必须一致。
否则就无法匹配，精度最高都无法使用。
此参数表征了传感器的输出特性。
非线性误差：这是表征此传感器输出的电压信号与负荷之间对应关系的精确程度的参数。
例最大量程为5吨的传感器，在极端理想条件下，空输出为零，满负荷输出为5000时，则在1吨时应输出为1000，2吨时应输出为2000，3吨时应输出3000，4吨时应输出4000。
但事实上这样的传感器是不可能有的，它必然有误差，此不一一对应的误差，称为非线性误差。
国标表达：在被试传感器上顺序施加不少于5级载荷，通常为0%、20%、40%、60%、80%、100%的额定载荷。
并在每次施加载荷后测量每一测试点上传感器上的输出信号值。
以上下两行程为一个测量循环，通常共测3个循环。
则传感器的非线性（L）按下式计算：L=ΔθL/θn×100% △θL -- 同一试验点上3次上行程实际输出信号值的算术平均与平均端点直线之间的最大差值（mv）重复性误差：重复性误差表征传感器在同一负荷在同样条件下反复施加时，其输出值是否能重复一致，这项特性更重要，更能反映传感器的品质。
国标对重复性的误差的表述：重复性误差可与非线性同时测定。
传感器的重复性误差（R）按下式计算：R=ΔθR/θn×100%。
ΔθR -- 同一试验点上3次测量的实际输出信号值之间的最大差值（mv）。
滞后误差：滞后误差的通俗意思是：逐级施加负荷再依次卸下负荷时，对应每一级负荷，理想情况下应有一样的读数，但事实上下一致，这不一致的程度用滞后误差这一指标来表示。
国标中是这样来计算滞后误差的：传感器的滞后误差（H）按下式计算：H=ΔθH/θn×100%。
ΔθH --同一试验点上3次行程实际输出信号值的算术平均与3次上行程实际输出信号值的算术平均之间的最大差值（mv）。
蠕变和蠕变误差：要求从两个方面检验传感器的蠕变误差：其一量蠕变：在5-10秒时间无冲击地加上额定负荷，在加荷后5~10秒读数，然后在30分钟内按一定的时间性间隔依次记下输出值。
传感器蠕变（CP）按下式计算： CP=θ2 - θ3/θn×100%。
其二是蠕变恢复：尽快去掉额定负荷（在5~10秒时间内），卸荷后在5~10秒内立即读数，然后在30分钟内按一定的时间间隔依次记下输出值。
传感器的蠕变恢复（CR）按下式计算：CR=θ5 - θ6 /θn×100%。
温度特性：允许使用温度：规定了此传感器能适用的场合。
例常温传感器一般标注为：-20℃ --- +70℃。
高温传感器标注为：-40℃ --- 250℃。
温度补偿范围：说明此传感器在生产时已在这样的温度范围内进行了补偿。
例常温传感器一般标注为-10℃ - +55℃。
零点温度影响（俗称零点温漂）：表征此传感器在环境温度变化时它的零点的稳定性。
一般以每℃范围内产生的漂移为计量单位。
输出灵敏系数的温度影响（俗称系数温漂）：此参数表征此传感器在环境温度变化时输出灵敏度的稳定性。
一般以每℃范围内产生的漂移为计量单位。
电器特性：输出阻抗：当本公司传感器与其它厂家传感器并联使用时，必须弄清该公司产品的输出阻抗，此值必须与其一致，否则它会直接影响电子秤的输出特征和四角误差的调试。
国内外应变式传感器的输出阻抗有一定的规范：一般为350欧、700欧、也有600欧（例菲利浦公司的传感器）。
输入阻抗：由于传感器的输入端弹模补偿电阻和灵敏系数调整电阻，所以传感器的输入电阻都大于输出电阻，但可通过并联电阻方法使其变化。
要求各传感器的输入阻抗一致，若与其它厂家的传感器匹配。
则应使输入阻抗与其一致，否则在调试四角误差时会增加工时，因为传感器的输入阻抗对稳压电源而言是一个负载，只有负载一样，同一稳压电源才会提供一样的电源电压。
绝缘阻抗：这是传感器的一个重要性能参数。
绝缘阻抗相当于传感器桥路与地之间串了一个阻值与其相当的的电阻，对这样一个电路网络进行计算，可证明绝缘电阻的大小会影响传感器的各项性能。
而当绝缘阻抗低于某一个值时，电桥将无法正常工作。
推荐激励电压：一般为5~10伏。
因一般称重仪表内配的稳压电源为5或10伏。
允许最大激励电压：为了提高输出电号，在某些情况下（例如大皮重）要求利用加大极激励电压的条件下来获得较大的信号，此时可加大激励电压；应变片允许通过最大电流为25毫安，所以当桥路阻抗为350欧的传感器，允许最大极力电压为17伏，由于采用高品质的应变计，我们把最大激励电压定为20伏。
而对于桥路阻抗为700欧的传感器，允许最大激励电压还可高一倍。

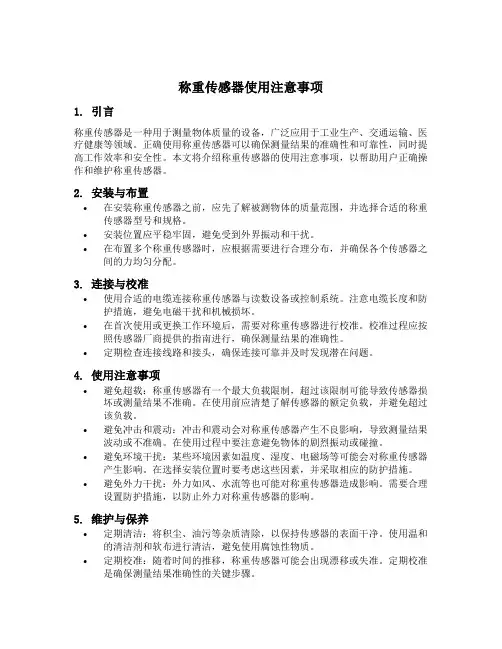

其他特性：电缆长度，它与现场布局有关，定货前必须看清楚公司产品的常规电缆长度。
另外，注意环境是否有腐蚀性、是否有冲击情况、是否高温或低温。
传感器选用原则现代传感器在原理与结构上千差万别，如何根据具体的测量目的、测量对象以及测量环境合理地选用传感器，是在进行某个量的测量时首先要解决的问题。
当传感器确定之后，与之相配套的测量方法和测量设备也就可以确定了。
测量结果的成败，在很大程度上取决于传感器的选用是否合理。
1) 根据测量对象与测量环境确定传感器的类型要进行—个具体的测量工作，首先要考虑采用何种原理的传感器，这需要分析多方面的因素之后才能确定。
因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小；被测位置对传感器体积的要求；测量方式为接触式还是非接触式；信号的引出方法，有线或是非接触测量；传感器的来源，国产还是进口，价格能否承受，还是自行研制。
在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。
2) 灵敏度的选择通常在传感器的线性范围内，希望传感器的灵敏度越高越好。
因为只有灵敏度高时，与被测量变化对应的输出信号的值才比较大，有利于信号处理。
但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入，也会被放大系统放大，影响测量精度。
因此，要求传感器本身应具有较高的信噪比，尽员减少从外界引入的厂扰信号。
传感器的灵敏度是有方向性的。
当被测量是单向量，而且对其方向性要求较高，则应选择其它方向灵敏度小的传感器；如果被测量是多维向量，则要求传感器的交叉灵敏度越小越好。
3) 频率响应特性传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。
传感器的频率响应高，可测的信号频率范围就宽，而由于受到结构特性的影响，机械系统的惯性较大，因有频率低的传感器可测信号的频率较低。
在动态测量中，应根据信号的特点(稳态、瞬态、随机等)响应特性，以免产生过火的误差4) 线性范围传感器的线形范围是指输出与输入成正比的范围。
以理论上讲，在此范围内，灵敏度保持定值。
传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。
在选择传感器时，当传感器的种类确定以后首先要看其量程是否满足要求。
但实际上，任何传感器都不能保证绝对的线性，其线性度也是相对的。
当所要求测量精度比较低时，在一定的范围内，可将非线性误差较小的传感器近似看作线性的，这会给测量带来极大的方便。
5) 稳定性传感器使用一段时间后，其性能保持不变化的能力称为稳定性。
影响传感器长期稳定性的因素除传感器本身结构外，主要是传感器的使用环境。
因此，要使传感器具有良好的稳定性，传感器必须要有较强的环境适应能力。
在选择传感器之前，应对其使用环境进行调查，并根据具体的使用环境选择合适的传感器，或采取适当的措施，减小环境的影响。
传感器的稳定性有定量指标，在超过使用期后，在使用前应重新进行标定，以确定传感器的性能是否发生变化。
在某些要求传感器能长期使用而又不能轻易更换或标定的场合，所选用的传感器稳定性要求更严格，要能够经受住长时间的考验。
6) 精度精度是传感器的一个重要的性能指标，它是关系到整个测量系统测量精度的一个重要环节。
