浙大中控DCS 系统操 作 规 程实施日期：二零一三年九月发布单位： 开发事业部哈得作业区规程编号： KF-HD-CYJSB-***版 本 号： 2013-9 受 控 号：目录一、使用范围和编制依据二、管辖范围三、系统介绍四、主要技术参数五、风险及控制措施六、装置介绍（一）浙大中控JX-300XP集散控制系统七、操作规定（一）浙大中控自控系统监控操作八、注意事项浙大中控DCS系统操作规程一、使用范围和编制依据本规程适用于哈得作业区DCS系统正常维护和操作管理。
本规程依据浙大中控JX-300X DCS系统操作维护手册编制。
二、管辖范围哈一联、哈四联、天然气站主控室。
三、系统介绍1、DCS系统由硬件系统和软件系统两部分组成1）系统硬件哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。
哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。
天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站构成。
本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。
2）系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。
四、主要技术参数1、浙大中控DCS系统五、风险及控制措施六、 装置介绍东河天然气站设计为日处理量万方天然气处理站，配备了一套独立的浙大中控JX-300XP 自动化监控系统，本系统由硬件、通讯网络、操作站计算机、监控软件等组成。
从服务器主服务器监控机JX-300XP系统硬件1、机柜天然气站仪控室有I/O卡件机柜两套，哈四联机柜间有I/O卡件机柜五套，哈一联机柜间有I/O卡件机柜五套。
2、系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。
七、操作规定浙大中控DCS系统操作员操作v1.0 可编辑可修改1、操作员职责：1)监视DCS系统运行，预防可能产生的危险。
2)随时干预系统运行，确保安全、正常生产。
规程编号：K F-HD-CYJSB-***版本号：2013-9受控号：浙大中控DCS系统操作规程实施日期：二零一三年九月发布单位：开发事业部哈得作业区目录一、使用范围和编制依据二、管辖范围三、系统介绍四、主要技术参数五、风险及控制措施六、装置介绍（一）浙大中控JX-300XP集散控制系统七、操作规定（一）浙大中控自控系统监控操作八、注意事项浙大中控DCS系统操作规程使用范围和编制依据本规程适用于哈得作业区DCS系统正常维护和操作管理。
本规程依据浙大中控JX-300X DCS系统操作维护手册编制。
管辖范围哈一联、哈四联、天然气站主控室。
系统介绍1、DCS系统由硬件系统和软件系统两部分组成1）系统硬件哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。
哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。
天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站构成。
本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。
2）系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。
主要技术参数1五、风险及控制措施装置介绍东河天然气站设计为日处理量万方天然气处理站，配备了一套独立的浙大中控JX-300XP 自动化监控系统，本系统由硬件、通讯网络、操作站计算机、监控软件等组成。
从服务器主服务器监控机JX-300XP系统硬件机柜天然气站仪控室有I/O卡件机柜两套，哈四联机柜间有I/O卡件机柜五套，哈一联机柜间有I/O卡件机柜五套。
系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。
操作规定浙大中控DCS系统操作员操作1、操作员职责：监视DCS系统运行，预防可能产生的危险。
随时干预系统运行，确保安全、正常生产。
系统授权运行参数的更改。
2、自动控制方法：自动控制投运方法：将画面中的回路仪表的手自动开关打到自动即可。
精品文档规程编号：KF-HD-CYJSB-***版本号：2013-9受控号：DCS系统浙大中控操作规程二零一三年九月实施日期：开发事业部哈得作业区发布单位：.精品文档目录一、使用范围和编制依据二、管辖范围三、系统介绍四、主要技术参数五、风险及控制措施六、装置介绍集散控制系统（一）浙大中控JX-300XP七、操作规定（一）浙大中控自控系统监控操作八、注意事项浙大中控DCS系统操作规程一、使用范围和编制依据本规程适用于哈得作业区DCS系统正常维护和操作管理。
本规程依据浙大中控JX-300X DCS系统操作维护手册编制。
二、管辖范围哈一联、哈四联、天然气站主控室。
.精品文档三、系统介绍1、DCS系统由硬件系统和软件系统两部分组成1）系统硬件哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。
哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。
天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站构成。
本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。
2）系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。
四、主要技术参数1、浙大中控DCS系统五、风险及控制措施六、装置介绍万方天然气处理站，配备了一套独东河天然气站设计为日处理量22.5自动化监控系统，本系统由硬件、通讯网络、操作立的浙大中控JX-300XP.精品文档站计算机、监控软件等组成。
主服务器从服务器监控机1#操作站操作站2#3#工程师站监控网络RS232/RS485主控单元AB主控单元现场分子筛PLC现场压缩机PLC现场压缩机PLC 控制网络I/O模块I/O模块信号I/O现场仪器仪现场仪器仪表表JX-300XP系统硬件1、机柜天然气站仪控室有I/O卡件机柜两套，哈四联机柜间有I/O卡件机柜五套，哈一联机柜间有I/O卡件机柜五套。
2、系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关.精品文档技术手册。

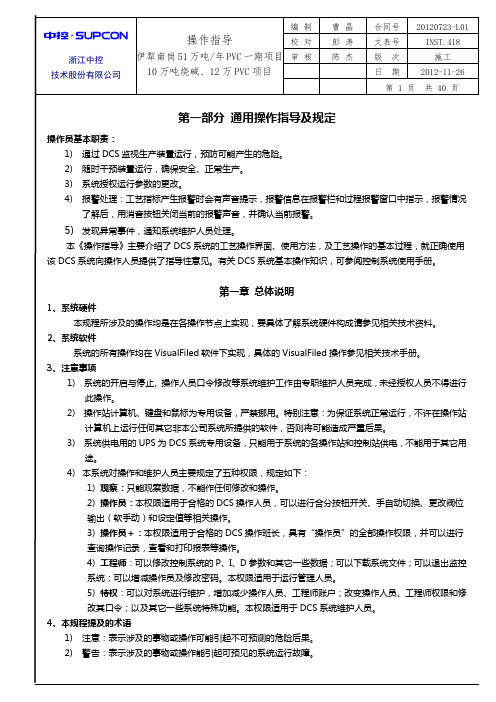

浙江中控技术股份有限公司操作指导伊犁南岗51万吨/年PVC一期项目10万吨烧碱、12万PVC项目编制曹晶合同号20120723-L01校对彭涛文表号INST.418审核陈杰版次施工日期2012-11-26第 1 页共 40 页第一部分通用操作指导及规定操作员基本职责：1)通过DCS监视生产装置运行，预防可能产生的危险。
2)随时干预装置运行，确保安全、正常生产。
3)系统授权运行参数的更改。
4)报警处理：工艺指标产生报警时会有声音提示，报警信息在报警栏和过程报警窗口中指示，报警情况了解后，用消音按钮关闭当前的报警声音，并确认当前报警。
5)发现异常事件，通知系统维护人员处理。
本《操作指导》主要介绍了DCS系统的工艺操作界面、使用方法，及工艺操作的基本过程，就正确使用该DCS系统向操作人员提供了指导性意见。
有关DCS系统基本操作知识，可参阅控制系统使用手册。
第一章总体说明1、系统硬件本规程所涉及的操作均是在各操作节点上实现，要具体了解系统硬件构成请参见相关技术资料。
2、系统软件系统的所有操作均在VisualFiled软件下实现，具体的VisualFiled操作参见相关技术手册。
3、注意事项1)系统的开启与停止、操作人员口令修改等系统维护工作由专职维护人员完成，未经授权人员不得进行此操作。
2)操作站计算机、键盘和鼠标为专用设备，严禁挪用。
特别注意：为保证系统正常运行，不许在操作站计算机上运行任何其它非本公司系统所提供的软件，否则将可能造成严重后果。
3)系统供电用的UPS为DCS系统专用设备，只能用于系统的各操作站和控制站供电，不能用于其它用途。
4)本系统对操作和维护人员主要规定了五种权限，规定如下：1)观察：只能观察数据，不能作任何修改和操作。
2)操作员：本权限适用于合格的DCS操作人员，可以进行合分按钮开关、手自动切换、更改阀位输出（软手动）和设定值等相关操作。
3)操作员＋：本权限适用于合格的DCS操作班长，具有“操作员”的全部操作权限，并可以进行查询操作记录，查看和打印报表等操作。
SUPCON ECS-700 VisualField系统软件实时监控软件使用手册第一章：控制系统介绍 (3)1.S UPCON ECS-700系统介绍 (3)2.系统网络结构 (3)2.1.系统网络结构概述 (3)3.我公司ECS-700系统配置 (4)第二章：实时监控软件 (5)1.概述 (5)1.1.功能特点 (5)1.2.技术指标 (5)2.启动监控软件 (6)3.监控界面介绍 (8)3.1.监控表头 (8)3.2.监控画面 (10)3.3.报警栏 (27)3.3.1.报警显示 (28)3.3.2.过程报警表 (29)3.3.3.历史报警表 (30)第一章：控制系统介绍1.Supcon ECS-700系统介绍WebFieldTM ECS系统是致力于帮助用户实现生产过程自动化的大规模联合控制系统，继承和发展了中控多年来积累的过程控制经验和核心技术，融合了最新的大规模组网技术、现场总线技术和信息管理技术。
ECS系统的强大功能和高可靠性可以全面帮助企业提升生产效能。
2001年，第一套ECS系统正式在工业现场安装并投入使用。
截止到2008 底为止，中控已经在全世界销售出约1000套ECS系统，广泛地应用于各种石化、化工、电力、冶金、建材、食品等工业领域。
ECS系列控制系统经过多年的实际运行考验，被公认为最成熟的过程控制系统之一。
2.系统网络结构2.1.系统网络结构概述ECS-700系统由控制节点（控制站及配套设备）、操作节点（工程师站、操作员站、主工程师站、数据站、AMS站等）及系统网络（包括过程信息网SOnet、过程控制网SCnet、I/O 总线I/O BUS）等构成。
3.我公司ECS-700系统配置浙江中控提供的系统覆盖范围包括中央控制室、4个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。
网络图如下：硬件配置如下：l控制器：FCU711-S01控制器作为DCS主控制器，性能强大，可以与多种IO 卡件兼容。
中控室操作说明书第一部分系统概述我公司引进的Freelance 2000集散控制系统是九十年代最先进的紧凑型集散控制系统。
它是由ABB自动化集团德国Hartman&Braun(H&B)公司研制开发的。
该系统采用了当今世界最先进、成熟的计算机技术、网络技术、控制理论技术，它集集散控制系统（DCS）和可编程控制器（PLC）的优点于一体，同时具有DCS 系统丰富的操作界面及控制能力和PLC高速的逻辑控制能力，并且有很好的兼容性和扩展能力。
该系统操作层（操作员站、工程师站）采用标准PC机，以MS—Windows NT Workstation 4.0操作系统作为运行平台；过程站采用全新的硬件，组态灵活、功能强大。
该系统还优化了工业领域广泛应用的两条总线：Diginet—P（CAN总线）用于现场通讯，具有牢固且数据传输可靠的优点；过程站及操作员站/工程师站之间通讯通过Diginet—S（以太网）系统总线，我公司选用了完全抗干扰且传输速率高的10Base—FL光纤作为传输介质，提高了系统的可靠性。
我公司的DCS系统目前由4个操作员站（OS）、1个操作员站/工程师站（OS/ES）、3个过程站（PS）组成。
过程站用来完成对全厂的模拟量及数字量的采集，经过回路控制、顺序控制、逻辑控制等运算后完成输出以对整个生产过程进行控制。
操作员站可以监视整个生产过程的工艺参数及设备状况，并通过操作介入来调节和控制生产过程；操作员站还可以浏览趋势、记录和报警等。
工程师站安转专用的工程工具，主要用于系统的配置、组态、编程与调试，可在离线和在线两种方式下工作。
第二部分画面及操作介绍一、操作员站介绍操作员站是整个系统的人—机接口，用它来完成对画面、趋势、记录及报警等的监视与操作。
操作员站的用户界面从上至下依次为报警信息行、标题行、菜单行、画面区、状态行、操作区六部分。
报警信息行位于屏幕的最上方，它总是可见的，不能被其它画面覆盖。
浙江中控DCS操作指导全面覆盖一、登录系统1.打开浏览器，输入系统登录地址。
2.输入正确的用户名和密码。
3.点击登录按钮，进入系统主界面。
二、主界面介绍1.头部导航栏：包含系统的主要功能模块，如实时监控、历史数据等。
2.左侧菜单栏：包含各个功能模块的子菜单，可以通过点击展开或收起。
3.中间工作区：显示当前选择的功能模块的具体内容。
4.底部状态栏：显示系统的当前状态信息。
三、实时监控模块操作指南1.选择设备：在左侧菜单栏中选择需要监控的设备。
2.实时数据显示：在中间工作区中显示该设备的实时数据，如温度、压力等。
3.告警信息查看：在实时数据页面中，可以查看设备的告警信息，包括告警级别和具体内容。
4.参数设置：在实时数据页面中，可以对设备的参数进行设置。
5.设备控制：在实时数据页面中，可以对设备进行手动控制操作。
6.历史数据查询：在实时数据页面中，可以对设备的历史数据进行查询和导出。
四、历史数据模块操作指南1.选择设备：在左侧菜单栏中选择需要查询历史数据的设备。
2.查询条件设定：设定需要查询的时间范围、设备状态等条件。
3.历史数据显示：在中间工作区中显示查询到的设备历史数据。
4. 数据导出：可以将查询到的历史数据导出为Excel或其他格式的文件。
五、系统设置模块操作指南1.用户管理：可以添加、删除和修改系统的用户，并设置其权限。
2.设备管理：可以添加、删除和修改系统的设备，并设置其参数。
3.参数管理：可以设置设备的参数，如温度上下限、压力上下限等。
4.告警管理：可以设置设备的告警级别和告警后的操作。
5.系统日志：可以查看系统的操作日志，以追溯操作记录。
六、安全措施及注意事项1.系统登录后，应及时退出，以防止他人擅自操作。
2.对于高级操作权限的用户，应定期更改密码，确保安全性。
3.在进行设备控制操作时，应先了解设备的操作规程，确保安全和准确性。
4.如果发现设备故障或异常，应及时向相关技术人员报告，并停止操作。
第一部分通用操作指导及规定操作员基本职责：1)通过DCS监视生产装置运行，预防可能产生的危险。
2)随时干预装置运行，确保安全、正常生产。
3)系统授权运行参数的更改。
4)报警处理：工艺指标产生报警时会有声音提示，报警信息在报警栏和过程报警窗口中指示，报警情况了解后，用消音按钮关闭当前的报警声音，并确认当前报警。
5)发现异常事件，通知系统维护人员处理。
本《操作指导》主要介绍了DCS系统的工艺操作界面、使用方法，及工艺操作的基本过程，就正确使用该DCS系统向操作人员提供了指导性意见。
有关DCS系统基本操作知识，可参阅控制系统使用手册。
第一章总体说明1、系统硬件本规程所涉及的操作均是在各操作节点上实现，要具体了解系统硬件构成请参见相关技术资料。
2、系统软件系统的所有操作均在VisualFiled软件下实现，具体的VisualFiled操作参见相关技术手册。
3、注意事项1)系统的开启与停止、操作人员口令修改等系统维护工作由专职维护人员完成，未经授权人员不得进行此操作。
2)操作站计算机、键盘和鼠标为专用设备，严禁挪用。
特别注意：为保证系统正常运行，不许在操作站计算机上运行任何其它非本公司系统所提供的软件，否则将可能造成严重后果。
3)系统供电用的UPS为DCS系统专用设备，只能用于系统的各操作站和控制站供电，不能用于其它用途。
4)本系统对操作和维护人员主要规定了五种权限，规定如下：1)观察：只能观察数据，不能作任何修改和操作。
2)操作员：本权限适用于合格的DCS操作人员，可以进行合分按钮开关、手自动切换、更改阀位输出（软手动）和设定值等相关操作。
3)操作员＋：本权限适用于合格的DCS操作班长，具有“操作员”的全部操作权限，并可以进行查询操作记录，查看和打印报表等操作。
4)工程师：可以修改控制系统的P、I、D参数和其它一些数据；可以下载系统文件；可以退出监控系统；可以增减操作员及修改密码。
本权限适用于运行管理人员。
5)特权：可以对系统进行维护，增加减少操作人员、工程师账户；改变操作人员、工程师权限和修改其口令；以及其它一些系统特殊功能。
本权限适用于DCS系统维护人员。
4、本规程提及的术语1)注意：表示涉及的事物或操作可能引起不可预测的危险后果。
2)警告：表示涉及的事物或操作能引起可预见的系统运行故障。
3)危险：表示涉及的事物或操作将引起系统停运，甚至设备损坏及人身伤害。
5、操作员操作职责：1)监视DCS系统运行，预防可能产生的危险。
2)随时干预系统运行，确保安全、正常生产。
3)系统授权运行参数的更改。
4)维持控制室秩序、爱护设备，文明操作，保持清洁，防灰防水。
6、系统异常情况处理：1)DCS操作界面数据不刷新(正常情况数据每0.5秒刷新一次)，手自动切换无法操作等情况，应联系DCS维护人员进行处理，同时立即改用其他操作站，或现场操作。
2)出现变送器故障，自动控制过程应立即切回手动。
3)出现阀门执行机构，回路输出模块等故障现象，应改为现场操作。
4)出现DCS系统回路输入模块故障时应把相应控制回路切回手动，并更换故障模块，检查确认故障消除后方可再次投入自动。
5)DCS系统出现异常断电，应改为现场操作。
重新上电后，要求工程师检查系统情况，检查回路参数等系统数据是否正常，确认各调节阀的开度。
若有异常应重新下传组态，一切正常后方可再次投入自动。
（参数表参见相关资料）6)其他异常情况请参照岗位操作规程执行。
7、报警处理：工艺指标产生报警时会有声音提示，报警信息在报警栏中指示，报警情况了解后，用消音按钮关闭当前的报警声音，分析报警原因后采取相应的操作。
8、监视控制点随时密切监视与控制息息相关温度、压力、液位、电流、阀位等。
第二章功能介绍本计算机监控系统是集现场信号采集、动态显示、自动控制、电气设备遥控操作及联锁控制等功能于一体的综合性系统。
系统以中控技术股份的ECS-700型DCS系统为核心，配以多功能的人机界面，在计算机操作和监视画面上可实现监视、报警、查询和操作等功能。
人机界面监控表头如下图所示。
图1-1 监控表头全貌监控表头包含两部分的容，分别为：工具栏和状态栏。
1、工具栏工具栏列出了HMI控制台的主要操作功能。
其界面如下图所示。
图1-2 HMI控制台工具栏工具功能一览表如表1-1所示。
图标按钮名称功能说明首页点击后监控画面显示index页系统总貌点击后监控画面显示系统总貌画面分组画面点击后监控画面显示分组画面趋势画面点击后监控画面显示趋势画面流程图点击后监控画面显示流程图画面一览画面点击后监控画面显示一览画面报表画面点击后监控画面显示报表画面后退显示相对于当前操作之前的操作显示的画面前进相对于后退操作（只有执行了后退操作，前进操作才有意义）前页往前翻一页（对于某种画面，比如流程图画面存在多页可以通过此按钮往前翻页）后页往后翻一页（对于某种画面，比如流程图画面存在多页可以通过此按钮往后翻页）翻页在该按钮上点鼠标右键，列出各画面（总貌画面、一览画面、分组画面、趋势画面、流程图画面）的列表，选择了显示某类型画面（比如流程图）后，点鼠标左键，列出所有该类型画面列表。
位号查找点击该按钮弹出位号查找选择器，选择的位号将显示在表头右侧的当前位号框里面操作日志点击后弹出操作日志和运行日志查看器界面系统信息点击后显示系统信息界面打印画面点击后打印当前显示的整个监控界面用户登录点击后弹出用户登录对话框退出系统点击后弹出身份验证对话框下拉菜单点击后列出包括操作日志、系统信息、打印画面、用户登录和退出系统软键盘点击后弹出软键盘故障诊断点击后监控画面显示故障诊断画面2、状态栏状态栏用于显示HMI系统的状态信息，其左边显示工具提示，其右边部分如下图所示。
图1-3 状态栏右边部分该状态栏右边部分显示的信息有：剩余时间（软件狗安装不正确时才显示剩余时间，正确则不显示）、当前操作域、当前操作小组、当前用户、当前画面、当前画面类型、当前页码/总页数、当前日期和时间。
3、当前位号框在HMI控制台的右上角的编辑框，用于显示系统当前位号，编辑框右边的按钮和下拉菜单用于进行对当前位号的操作。
如下图所示：图1-4 当前位号及操作第三章基本操作1、操作界面本系统操作界面为计算机操作界面。
通过对鼠标和操作员键盘的操作，可实现本计算机系统所具有的所有监视和控制操作。
鼠标器以左键单击或双击或拖动为操作方式进行选择和参数修改操作。
1)左键单击：移动计算机屏幕上鼠标到目标位置，按下鼠标器左键（以右手操作习惯称呼）。
2)左键单击：移动计算机屏幕上鼠标到目标位置，按下鼠标器右键。
3)左键双击：移动计算机屏幕上鼠标到目标位置，连续二次按下鼠标器左键。
4)左键拖动：移动计算机屏幕上鼠标到目标位置，按下鼠标器左键不放，拖动鼠标到另一目标位置。
2、后退在监控表头的工具栏中点击该按纽，弹出如下图所示的界面，其中罗列出所有操作过的画面，用于对操作过的界面进行后退。
图1-5 前进列表3、前进该功能用于对操作过的界面进行前进，当在图15中选择一个操作时，则这条操作消失，出现在前进的列表中。
4、查询位号在监控表头的工具栏中点击该按纽，弹出位号选择器界面，如下图所示。
图1-6 位号选择器界面在位号选择器界面中选择需要查找的位号，点击“确定”按钮，则所选中的位号出现在当前位号框中，如下图1-7所示，可以对该位号进行打开仪表面板、流程图、趋势画面、调整画面的操作。
图1-7 当前位号选择选择仪表面板：弹出该位号的仪表面板。
根据位号类型不同，仪表面板也有多种多样，常见的仪表面板如下图1-8所示。
选择流程图：可以跳转到该位号关联的流程图画面，相当于点击仪表面板上的按钮（需要在监控组态中设置位号关联流程图，否则不响应）。
选择趋势画面：可以跳转到该位号关联的趋势画面，相当于点击仪表面板上的按钮（需要组态趋势画面，且在监控组态中设置位号关联趋势画面，否则不响应）。
选择调整画面：可以展开仪表面板显示出调整画面，相当于点击仪表面板上的按钮，如下图1-9所示。
图1-8 位号仪表面板（从左依次是AI位号、电机设备、开关阀设备的面板）仪表面板中除上述的3个的功能按钮之外，还有一些较为通用和常见的按钮：位号历史报警按钮，点击可以弹出该位号的历史报警窗口。
位号报警确认按钮，点击可确认该位号的报警。
打手动按钮，点击可将控制模块打到“手动”控制模式，或将位号置于“强制”状态。
打自动按钮，点击可将控制模块打到“自动”控制模式，或将位号置于“非强制”状态。
打串级按钮，点击可将控制模块打到“串级”控制模式，有串级模式的功能块其面板上才有此按钮，如图1-31，PID回路面板。
图钉按钮，点击“钉”住仪表面板或窗口，在执行画面切换操作后“钉”住窗口可保持显示，而不消失。
关闭按钮，点击即关闭仪表面板或窗口。
图1-9 调整画面第四章报警信息1、报警显示实时显示当前加权优先级最高的5个报警，颜色表示报警类型，闪烁表示报警是否确认，如下图所示。
图1-10 报警显示5个按钮显示当前加权优先级最高的5个报警（这5个按钮是并列的，不再区分优先级先后），消除后该报警自动从列表中消失，不更换其他报警的位置。
报警类型通过颜色（颜色可在监控组态的报警颜色设置中配置）区分，闪烁表示报警是否确认，指示灯闪烁颜色与报警颜色设置一致。
当前报警：单击报警按钮，下凹表示选中状态，在信息栏中显示该报警的详细信息（位号名，报警时间，描述，报警类型和优先级。
）。
选中表示锁定该报警，刷新时不修改该状态，直到解除锁定。
（报警消除后依旧显示，绿色默认表示报警消除。
）弹出仪表面板：点击当前报警（处于下凹状态的报警），弹出仪表面板。
取消报警选中：点击取消报警选中按钮，即取消当前选中的报警。
2、过程报警表点击监控报警栏右侧的按钮，弹出如下图1过程报警列表窗口，显示当前操作小组的所有可见的过程报警，按照报警加权优先级和产生的时间进行排序。
图1-11 过程报警表确认单个报警按钮：确认单条报警。
选中某条报警，点击该按钮，选中的报警就被确认。
确认当前屏按钮：确认当前屏报警。
直接点击该按钮，当前过程报警表中显示的所有报警都被确认（如果有过滤则确认当前被过滤出来的这一部分）。
冻结：冻结实时报警窗口。
点击该按钮，则该按钮处于下陷状态，此时即处于冻结状态。
在冻结状态下，显示的报警不再实时更新；报警不闪烁；新产生的报警不会显示在该控件中；进行确认一条或者全屏确认操作，需要进行解除冻结操作（解除冻结后该按钮恢复为正常状态）或者右键菜单中的刷新操作，才能在报警窗口中显示出来。
弹出仪表：弹出报警位号的仪表面板。
选中某条报警，点击该按钮，即会弹出产生该条报警的位号的仪表面板。
报警过滤：点击该按钮，弹出如图1所示的报警过滤条件设置对话框。
此处的报警过滤是在可报警数据分区的基础上对报警的进一步过滤，在运行时可以随时修改过滤条件。
