ds1302读写流程图

Ds1302读写详解void Write1302(unsigned char dat){unsigned char i;SCLK=0; //拉低SCLK，为写数据做准备delaynus(2); //延时，使硬件做好准备for(i=0;i<8;i++) //写8位二进制位数据{DATA=dat&0x01; //取出dat的第0位数据写入1302delaynus(2); /延时，使硬件做好准备SCLK=1; //上升沿写入数据delaynus(2); //延时，使硬件做好准备SCLK=0; //拉低SCLK，形成脉冲dat>>=1; //将dat的各数据位右移1位，准备写入下一个数据位}}void WriteSet1302(unsigned char Cmd,unsigned char dat){RST=0; //禁止数据传递SCLK=0; //写数据前拉低SCLKRST=1; //启动数据传输delaynus(2); //延时，使硬件做好准备Write1302(Cmd); //写入命令字Write1302(dat); //写数据SCLK=1; //将时钟电平置于已知状态RST=0; //禁止数据传递}unsigned char Read1302(void){unsigned char i,dat;delaynus(2); //延时，使硬件做好准备for(i=0;i<8;i++) //读8个二进制位数据{dat>>=1; //将dat的各数据位右移1位，因为先读出的是字节的最低位if(DATA==1) //如果读出的数据是1dat|=0x80; //将1取出，写在dat的最高位SCLK=1; //将SCLK置于高电平，为下降沿读出delaynus(2); //延时SCLK=0; //拉低SCLK，形成脉冲下降沿delaynus(2); //延时}return dat; //将读出的数据返回}unsigned char ReadSet1302(unsigned char Cmd) {unsigned char dat;RST=0; //拉低RSTSCLK=0; //确保写数据前SCLK被拉低RST=1; //启动数据传输Write1302(Cmd); //写入命令字dat=Read1302(); //读出数据SCLK=1; //将时钟电平置于已知状态RST=0; //禁止数据传递return dat; //将读出的数据返回}。

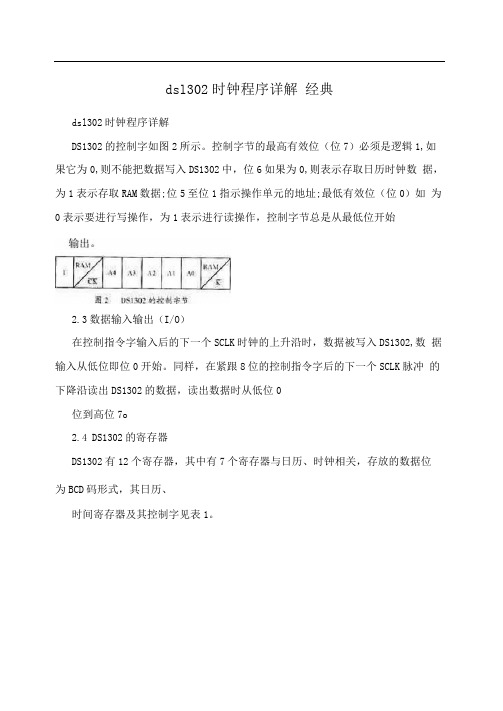

dsl302时钟程序详解经典dsl302时钟程序详解DS1302的控制字如图2所示。

控制字节的最高有效位（位7）必须是逻辑1,如果它为0,则不能把数据写入DS1302中，位6如果为0,则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位（位0）如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始2.3数据输入输出（I/O）在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302,数据输入从低位即位0开始。

同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7o2.4 DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式，其日历、时间寄存器及其控制字见表1。

» I日历•別间襦存祁及凡担制孑fir* 野擅"itwtr 収他总cn -T»fsy网移e S』32 1 0林斶son8!ll00-59 f.H IUSVX SIX X2H S3II oum(1Mh、MH K4H851101 \2A12 24« 10 IIH HKMhH M7II01 -2S.2V,W-Jl »o imiAre8SH WII03 - !2(11) 0 IUM MOYI1IAAII8HH ni(i II » 0 0h\V8LH Mill OQ • 9910YLAH此外，DS1302还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302与RAM相关的寄存器分为两类:一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为COH, FDH,其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH（写）、FFH（读）。

第一部分按键一、原理图图1 矩阵按键和独立按键共20个按键，有4*4矩阵键盘：S1~S16，4个独立按键：S17~S20 1、独立按键51单片机接按键，按键一端接地，另一端与I/O引脚相连，按键按下为低电平，未按下为高电平。

如果用P0口需要加上拉电阻（10k），其他端口可以不加上拉电阻，编程时只要检测高低电平来判断是否有按键按下就可以了。

如图1所示中的独立按键：S17~S20。

P0口是开漏的,不管它的驱动能力多大,相当于它是没有电源的,需要外部的电路提供,绝大多数情况下P0口是必需加上拉电阻的。

如图2电路。

图2 P0口接独立按键2、独立按键的使用S17~S20、4个独立按键一端接地，一端接P33~P30，按键按下为低电平，未按下为高电平。

程序1、2、3中的独立按键的使用。

程序1：sbit KEY=P3^3; //定义按键输入端口s17sbit LED=P1^2; //定义led输出端口void main (void){P1=0xFF;//P1口置1KEY=1; //按键输入端口电平置高while (1) //主循环{if(!KEY) //如果检测到低电平，说明按键按下LED=0;elseLED=1; //这里使用if判断，如果按键按下led点亮，弹起来熄灭。

//上述4句可以用一句替代LED=KEY;}}程序2：sbit KEY=P3^3; //定义按键输入端口S17sbit LED=P1^2; //定义led输出端口void main (void){P1=0xFF;//P1口置1KEY=1; //按键输入端口电平置高while (1) //主循环{if(!KEY) //如果检测到低电平，说明按键按下{DelayMs(10); //延时去抖，一般10-20msif(!KEY) //再次确认按键是否按下，没有按下则退出{ while(!KEY);//如果确认按下按键等待按键释放，没有释放则一直等待{LED=!LED;//释放则执行需要的程序}}}}}程序3：按键加减操作，见程序，并且按照第4个程序的方法修改程序。

1 DS1302 简介：DS1302是美国D ALLAS 公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态R AM，采用S PI 三线接口与C PU 进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和R AM数据。

实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。

工作电压宽达2.5～5.5V。

采用双电源供电（主电源和备用电源），可设置备用电源充电方式，提供了对后背电源进行涓细电流充电的能力。

DS1302的外部引脚分配如图1所示及部结构如图2所示。

DS1302用于数据记录，特别是对某些具有特殊意义的数据点的记录上，能实现数据与出现该数据的时间同时记录，因此广泛应用于测量系统中。

图1 DS1302的外部引脚分配图2 DS1302的部结构各引脚的功能为：V cc1：主电源；Vcc2：备份电源。

当V cc2>Vcc1+0.2V 时，由V cc2向D S1302供电，当V cc2< Vcc1时，由V cc1向D S1302供电。

SCLK：串行时钟，输入，控制数据的输入与输出；I/O：三线接口时的双向数据线；CE：输入信号，在读、写数据期间，必须为高。

该引脚有两个功能：第一，CE 开始控制字访问移位寄存器的控制逻辑；其次，CE 提供结束单字节或多字节数据传输的方法。

DS1302有下列几组寄存器：① D S1302有关日历、时间的寄存器共有12个，其中有7个寄存器 （读时81h ～8Dh ，写时80h ～8Ch ），存放的数据格式为 BCD 码形式， 如图3所示。

图 3 DS1302有关日历、时间的寄存器 小时寄存器（85h 、84h ）的位7用于定义 D S1302是运行于12小时 模式还是24小时模式。

当为高时，选择12小时模式。

在12小时模式时，位5是 ，当为1时，表示 PM 。

在24小时模式时，位5是第二个10小时 位。

秒寄存器（81h 、80h ）的位7定义为时钟暂停标志（CH ）。

ds1302用法时钟ic_ds1302的应用之一……基础知识2021-11-0613:09在网上看了很久，发现初学者最有兴趣的就是ds1302时钟电路，也很自然，它是个做出来就让你觉得最实用的电路了，但实际上制做上并不简单，首先你要让你的显示部分（不管是数码管还是lcd）调试通过。

然后把ds1302接好，调试正确了才能在成功显示时间和日期。

下面我们就来说说ds1302的用法。

ds1302的图如下：ds1302就是美国dallas公司面世的一种高性能、低功耗的实时时钟芯片，额外31字节静态ram，使用spi三线USB与cpu展开同步通信，并可以使用突发性方式一次传输多个字节的时钟信号和ram数据。

实时时钟可以提供更多秒、分后、时、日、星期、月和年，一个月大与31天时可以自动调整，且具备闰年补偿功能。

工作电压长约2.5～5.5v。

使用双电源供电（主电源和水泵电源），可以设置水泵电源电池方式，提供更多了对后背电源展开涓细电流电池的能力。

下面就是标准的接线电路图：各引脚功能如下：插槽号名称功能①vcc2主电源②、③x1，x2接32768hz晶振④gnd地线⑤rst复位⑥i／0数据输入输出⑦sclk串行时钟⑧vccl后备电源ds1302有关日历、时间的寄存器共计12个，其中存有7个寄存器（念时81h～8dh，写下时80h～8ch）就是放置秒、分后，小时、日、月、年、周数据的，放置的数据格式为bcd码形式它的内部时间寄存器如下：这张表呢是ds1302内部的7个与时间、日期有关的寄存器图和一个写保护寄存器，我们要做的就是将初始设置的时间、日期数据写入这几个寄存器，然后再不断地读取这几个寄存器来获取实时时间和日期。

这几个寄存器的说明如下：1、秒寄存器（81h、80h）的位7定义为时钟暂停标志（ch）。

当起始上电时该边线为1，时钟振荡器暂停，ds1302处在低功耗状态；只有将秒寄存器的该边线重写为0时，时钟就可以开始运行。

ds1302 与单片机的连接，51 单片机操作ds1302 流程
展示
在许多单片机系统中常需要一些与时间有关的控制这就有需要使用实时时钟，因为在测控系统中需要做一些特殊数据的记录及其出现时间的记
录。

那幺实时时钟就能够很好的解决这个问题，今天我们就来谈谈ds1302 与单片机之间是如何作用联系的，单片机又是如何对时钟芯片进行操作的，一
起来了解一下。

51 单片机操作ds1302 流程展示
DS1302 通过3 根线与MCU 连接串行数据发送，接收时钟信号由MCU 发送，可外接备用电池以便主电源断电后不丢失数据，并可编程对备用电源充电。

DS1302 的结构如下：。

/****************************************************************************** ** 标题: 试验数码管显示时钟**** 通过本例程了解DS1302时钟芯片的基本原理和使用,理解并掌握DS1302时钟芯片** 驱动程序的编写以及实现数字字符在数码管中的显示。

** 注意：JP1302跳线冒要短接。

** 请学员认真消化本例程，懂DS1302在C语言中的操作******************************************************************************** */#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义#include <intrins.h>sbit SCK=P3^6; //时钟sbit SDA=P3^4; //数据sbit RST = P3^5;// DS1302复位sbit LS138A=P2^2;sbit LS138B=P2^3;sbit LS138C=P2^4;bit ReadRTC_Flag;//定义读DS1302标志unsigned char l_tmpdate[7]={0,0,12,15,5,3,8};//秒分时日月周年08-05-15 12:00:00unsigned char l_tmpdisplay[8];code unsigned char write_rtc_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年最低位读写位code unsigned char read_rtc_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};code unsigned char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};//共阴数码管0-9 '-' '熄灭‘表/******************************************************************//* 函数声明*//******************************************************************/void Write_Ds1302_byte(unsigned char temp);void Write_Ds1302( unsigned char address,unsigned char dat );unsigned char Read_Ds1302 ( unsigned char address );void Read_RTC(void);//read RTCvoid Set_RTC(void); //set RTCvoid InitTIMER0(void);//inital timer0/******************************************************************//* 主函数*//******************************************************************/void main(void){InitTIMER0(); //初始化定时器0Set_RTC(); //写入时钟值，如果使用备用电池时候，不需要没每次上电写入，此程序应该屏蔽while(1){if(ReadRTC_Flag){ReadRTC_Flag=0;Read_RTC();l_tmpdisplay[0]=l_tmpdate[2]/16; //数据的转换，因我们采用数码管0~9的显示,将数据分开l_tmpdisplay[1]=l_tmpdate[2]&0x0f;l_tmpdisplay[2]=10; //加入"-"l_tmpdisplay[3]=l_tmpdate[1]/16;l_tmpdisplay[4]=l_tmpdate[1]&0x0f;l_tmpdisplay[5]=10;l_tmpdisplay[6]=l_tmpdate[0]/16;l_tmpdisplay[7]=l_tmpdate[0]&0x0f;}}}/******************************************************************//* 定时器0初始化*//******************************************************************/void InitTIMER0(void){TMOD|=0x01;//定时器设置16位TH0=0xef;//初始化值TL0=0xf0;ET0=1;TR0=1;EA=1;}/******************************************************************/ /* 写一个字节*/ /******************************************************************/ void Write_Ds1302_Byte(unsigned char temp){unsigned char i;for (i=0;i<8;i++) //循环8次写入数据{SCK=0;SDA=temp&0x01; //每次传输低字节temp>>=1; //右移一位SCK=1;}}/******************************************************************/ /* 写入DS1302 */ /******************************************************************/ void Write_Ds1302( unsigned char address,unsigned char dat ){RST=0;_nop_();SCK=0;_nop_();RST=1;_nop_(); //启动Write_Ds1302_Byte(address); //发送地址Write_Ds1302_Byte(dat); //发送数据RST=0; //恢复}/******************************************************************/ /* 读出DS1302数据*/ /******************************************************************/ unsigned char Read_Ds1302 ( unsigned char address ){unsigned char i,temp=0x00;RST=0;_nop_();_nop_();SCK=0;_nop_();_nop_();RST=1;_nop_();_nop_();Write_Ds1302_Byte(address);for (i=0;i<8;i++) //循环8次读取数据{if(SDA)temp|=0x80; //每次传输低字节SCK=0;temp>>=1; //右移一位_nop_();_nop_();_nop_();SCK=1;}RST=0;_nop_(); //以下为DS1302复位的稳定时间_nop_();RST=0;SCK=0;_nop_();_nop_();_nop_();_nop_();SCK=1;_nop_();_nop_();SDA=0;_nop_();_nop_();SDA=1;_nop_();_nop_();return (temp); //返回}/******************************************************************/ /* 读时钟数据*/ /******************************************************************/ void Read_RTC(void) //读取日历{unsigned char i,*p;p=read_rtc_address; //地址传递for(i=0;i<7;i++) //分7次读取秒分时日月周年{l_tmpdate[i]=Read_Ds1302(*p);p++;}}/******************************************************************/ /* 设定时钟数据*/ /******************************************************************/ void Set_RTC(void) //设定日历{unsigned char i,*p,tmp;for(i=0;i<7;i++){ //BCD处理tmp=l_tmpdate[i]/10;l_tmpdate[i]=l_tmpdate[i]%10;l_tmpdate[i]=l_tmpdate[i]+tmp*16;}Write_Ds1302(0x8E,0X00);p=write_rtc_address; //传地址for(i=0;i<7;i++) //7次写入秒分时日月周年{Write_Ds1302(*p,l_tmpdate[i]);p++;}Write_Ds1302(0x8E,0x80);}/******************************************************************/ /* 定时器中断函数*/ /******************************************************************/ void tim(void) interrupt 1 using 1//中断，用于数码管扫描{static unsigned char i,num;TH0=0xf5;TL0=0xe0;P0=table[l_tmpdisplay[i]]; //查表法得到要显示数字的数码段switch(i){case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}i++;if(i==8){i=0;num++;if(10==num) //隔段时间读取1302的数据。
