最新ds1302时钟程序详解 含电路图 源程序 注释资料

/**************************************************;文件名：DS1302.c;功能：设置时间，然后将时间读出显示在数码管上;硬件描述：PORTD口接数码管的8个笔段; PORTA 0~2及PORTE 0~2分别接6位数码管的位;RC3接SCK，RC4接SDA，RC2接RST*/#include "pic.h"#define uchar unsigned char#define uint unsigned int#define Hidden 16__CONFIG(HS&WDTDIS&LVPDIS); //配置文件，设置为HS方式振荡，禁止看门狗,低压编程关闭ucharDispTab[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x8 6,0x8E,0xFF};uchar BitTab[]={0xfb,0xfd,0xfe};uchar DispBuf[6];#define LSB 0x01#define WrEnDisCmd 0x8e //写允许/禁止指令代码#define WrEnDat 0x00 //写允许数据#define WrDisDat 0x80 //写禁止数据#define OscEnDisCmd 0x80 //振荡器允许/禁止指令代码#define OscEnDat 0x00 //振荡器允许数据#define OscDisDat 0x80 //振荡器禁止数据#define WrMulti 0xbe //写入多个字节的指令代码#define WrSingle 0x84 //写入单个字节的指令代码#define RdMulti 0xbf //读出多个字节的指令代码#define cClk RC3 //与时钟线相连的PIC16F877A芯片的管脚#define cDat RC4 //与数据线相连的PIC16F877A芯片的管脚#define cRst RC2 //与复位端相连的PIC16F877A芯片的管脚#define SCL_CNT TRISC3 //SCL管脚控制位#define SDA_CNT TRISC4 //SDA管脚控制位#define RST_CNT TRISC2 //RST管脚控制位void mDelay(uint DelayTime){ uint temp;for(;DelayTime>0;DelayTime--){ for(temp=0;temp<270;temp++){;}}}void interrupt Disp(){ static uchar dCount; //用作显示的计数器if(TMR1IF==1&&TMR1IE==1)//Timer 1 inetrrupt{TMR1H=-(8000/256);TMR1L=-(8000%256); //重置定时初值}PORTA|=0x07; //关前面的显示PORTE|=0X07; //关前面的显示PORTD=DispTab[DispBuf[dCount]]; //显示第i位显示缓冲区中的内容if(dCount<3)PORTE&=BitTab[dCount]; //第1~3位是由PORTE控制的elsePORTA&=BitTab[dCount-3]; //第4~6位是由PORTA的低3位控制的dCount++;if(dCount==6)dCount=0;TMR1IF=0; //清中断标志}//数码管位 1 2 3 4 5 6//引脚RE0 RE1 RE2 RA2 RA1 RA0//根据这个表，只要改变PORTA&=0xfe，即可点亮任意一个数码管//例：PORTA&=0xfd //点亮第5位数码管// PORTE&=0xfe //点亮第3位数码管void uDelay(uchar i){ for(;i>0;i--){;}}void SendDat(uchar Dat){ uchar i;for(i=0;i<8;i++){cDat=Dat&LSB; //数据端等于tmp数据的末位值Dat>>=1;cClk=1;uDelay(1);cClk=0;}}/*写入1个或者多个字节，第1个参数是相关命令#define WrMulti 0xbe //写入多个字节的指令代码#define WrSingle 0x84 //写入单个字节的指令代码第2个参数是待写入的值第3个参数是待写入数组的指针*/void WriteByte(uchar CmdDat,uchar Num,uchar *pSend){uchar i=0;SDA_CNT=0; //数据端设为输出cRst=0;uDelay(1);cRst=1;SendDat(CmdDat);for(i=0;i<Num;i++){ SendDat(*(pSend+i));}cRst=0;}/*读出字节，第一个参数是命令#define RdMulti 0xbf //读出多个字节的指令代码第2个参数是读出的字节数，第3个是指收数据数组指针*/void RecByte(uchar CmdDat,uchar Num,uchar *pRec){uchar i,j,tmp;SDA_CNT=0; //数据端设为输出cRst=0; //复位引脚为低电平uDelay(1);cClk=0;uDelay(1);cRst=1;SendDat(CmdDat); //发送命令SDA_CNT=1; //数据端设为输入for(i=0;i<Num;i++){ for(j=0;j<8;j++){ tmp>>=1;if(cDat)tmp|=0x80;cClk=1;uDelay(1);cClk=0;}*(pRec+i)=tmp;}uDelay(1);cRst=0;}/*当写保护寄存器的最高位为0时,允许数据写入寄存器。

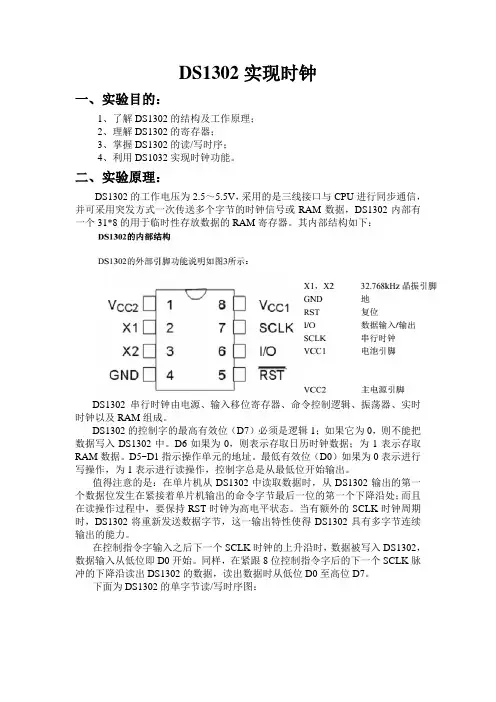

DS1302实现时钟一、实验目的：1、了解DS1302的结构及工作原理；2、理解DS1302的寄存器；3、掌握DS1302的读/写时序；4、利用DS1032实现时钟功能。

二、实验原理：DS1302的工作电压为2.5～5.5V，采用的是三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据，DS1302内部有一个31*8的用于临时性存放数据的RAM寄存器。

其内部结构如下：DS1302串行时钟由电源、输入移位寄存器、命令控制逻辑、振荡器、实时时钟以及RAM组成。

DS1302的控制字的最高有效位（D7）必须是逻辑1；如果它为0，则不能把数据写入DS1302中。

D6如果为0，则表示存取日历时钟数据；为1表示存取RAM数据。

D5~D1指示操作单元的地址。

最低有效位（D0）如果为0表示进行写操作，为1表示进行读操作，控制字总是从最低位开始输出。

值得注意的是：在单片机从DS1302中读取数据时，从DS1302输出的第一个数据位发生在紧接着单片机输出的命令字节最后一位的第一个下降沿处；而且在读操作过程中，要保持RST时钟为高电平状态。

当有额外的SCLK时钟周期时，DS1302将重新发送数据字节，这一输出特性使得DS1302具有多字节连续输出的能力。

在控制指令字输入之后下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即D0开始。

同样，在紧跟8位控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位D0至高位D7。

下面为DS1302的单字节读/写时序图：DS1302有12个寄存器，其中七个寄存器与日历、时钟相关，存放的数据位为BCD码形式。

其日历、时间寄存器及其控制字如下表：日历、时钟寄存器与控制字的对照表可一次性顺序读/写除充电寄存器外的所有寄存器内容。

DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H~FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式可一次性读写所有的RAM的31个字节，命令控制字为FEH（写）、FFH（读）。

给出DS1302的典型应用原理图1. 概述本文将介绍DS1302实时时钟芯片的典型应用原理图。

DS1302是一款非易失性实时时钟芯片，在许多电子产品中被广泛使用。

它具有低功耗、精确计时等优点，适用于需要具备时间功能的电路设计。

2. DS1302原理图下面是DS1302的典型应用原理图（供参考）：电源电路:--------------VCC --- 5V电源GND --- 接地--------------数据通信和控制线:---------------------------RST --- 复位信号IO --- 数据输入/输出SCLK --- 时钟信号CE --- 芯片使能信号---------------------------外部时钟电路:--------------------R --- 32.768kHz晶振C --- 晶振接地--------------------3. DS1302应用原理图解析•电源电路：DS1302芯片需要提供5V电源和接地，确保芯片正常工作。

•数据通信和控制线：RST、IO、SCLK和CE是DS1302与其他电路进行数据通信和控制的接口线。

RST用于复位芯片，IO用于数据的输入和输出，SCLK为时钟信号，CE为芯片的使能信号。

•外部时钟电路：DS1302芯片需要连接一个外部的32.768kHz晶振，以提供精确的时钟输入。

4. DS1302应用原理图使用说明1.连接电源电路：将VCC引脚连接至5V电源，将GND引脚连接至接地。

2.连接数据通信和控制线：根据实际需求，将RST、IO、SCLK和CE引脚连接至其他电路。

3.连接外部时钟电路：将R引脚连接至外部32.768kHz晶振，将C引脚接地。

5. 注意事项•在连接DS1302芯片时，务必确保正确连接电源和接地，以避免芯片损坏。

•在连接数据通信和控制线时，需要按照芯片的说明书来引脚连接，避免误接或引脚连接错误。

•外部时钟电路的连接需要注意晶振的正确极性，并确保晶振稳定工作。

DS1302DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM数据。

实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。

工作电压宽达2.5～5.5V。

采用双电源供电（主电源和备用电源），可设置备用电源充电方式，提供了对后背电源进行涓细电流充电的能力。

下面是标准的接线电路图：DS1302有关日历、时间的寄存器共有12个，其中有7个寄存器（读时81h～8Dh，写时80h～8Ch）是存放秒、分，小时、日、月、年、周数据的，存放的数据格式为BCD码形式它的内部时间寄存器如下：将初始设置的时间、日期数据写入这几个寄存器，然后再不断地读取这几个寄存器来获取实时时间和日期。

这几个寄存器的说明如下：1、秒寄存器（81h、80h）的位7定义为时钟暂停标志（CH）。

当初始上电时该位置为1，时钟振荡器停止，DS1302处于低功耗状态；只有将秒寄存器的该位置改写为0时，时钟才能开始运行。

2、控制寄存器（8Fh、8Eh）的位7是写保护位（WP），其它7位均置为0。

在任何的对时钟和RAM的写操作之前，WP位必须为0。

当WP位为1时，写保护位防止对任一寄存器的写操作。

也就是说在电路上电的初始态WP是1，这时是不能改写上面任何一个时间寄存器的，只有首先将WP改写为0，才能进行其它寄存器的写操作。

3、控制寄存器（8Fh、8Eh）的位7是写保护位（WP），其它7位均置为0。

在任何的对时钟和RAM的写操作之前，WP位必须为0。

当WP位为1时，写保护位防止对任一寄存器的写操作。

也就是说在电路上电的初始态WP是1，这时是不能改写上面任何一个时间寄存器的，只有首先将WP改写为0，才能进行其它寄存器的写操作。

下面来说说如果对DS1302进行读写：上面的电路图可以看出，除了电源和接地，DS1302只有三根线和单片机连接，SCLK、I/O 和RST（有的也写成CE），先看时序图：DS1302的数据读写是通过I/O串行进行的。

ds1302时钟程序详解,ds1302程序流程图(C程序)ds1302时钟程序详解DS1302 的控制字如图2所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。

同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。

DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。

此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。

ds1302程序流程图DS1302实时时间流程图4示出DS1302的实时时间流程。

根据此流程框图，不难采集实时时间。

下面结合流程图对DS1302的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护；D6=0，指定时钟数据，D6=1，指定RAM数据；D5～D1指定输入或输出的特定寄存器；最低位L SB(D0)为逻辑0，指定写操作(输入)， D0=1，指定读操作(输出)。

DS1302驱动程序详解DS1302引脚介绍特性介绍驱动程序详解sbit IO=P1^0; //DS1302数据线sbit SCLK=P1^1; //DS1302时钟线sbit RST=P1^2; //DS1302复位线uchar WEEK[][4]={"SUN","***","MON","TUS","WEN","THU","FRI","SAT"}; //亦可定义成指针数组*WEEK[]uchar LCD_DSY_BUFFER1[]={"DA TE 00-00-00 "};uchar LCD_DSY_BUFFER2[]={"TIME 00:00:00 "};uchar DateTime[7];void Initialize_LCD();void Display_LCD_String(uchar p,uchar *s);void DelayMS(uint ms);//------------------------------------------------------------------//向DS1302写入一个字节//------------------------------------------------------------------void Write_A_Byte_TO_DS1302(uchar x){uchar i;SCLK=0; //拉低SCLK，为脉冲上升沿写入数据做好准备for (i=0;i<8;i++){IO=x & 0x01; //取出x的第0位数据写入1302SCLK=1; //上升沿写入数据SCLK=0; //重新拉低SCLK，形成脉冲x >>=1; //将x的各数据位右移1位，准备写入下一个数据位}}//------------------------------------------------------------------//从DS1302读取一个字节,//注意：DS1302中所存放的数据是BCD码，在读写时要注意转换////------------------------------------------------------------------uchar Get_A_Byte_FROM_DS1302(){uchar i,b=0x00;for (i=0;i<8;i++){b |= _crol_((uchar)IO,i);//将uchar类型的IO数据左移i位SCLK=1; //将SCLK置于高电平，为下降沿读出SCLK=0; //时钟下降沿读取}return (b/16)*10+b%16; //将BCD码转换为十进制数}//------------------------------------------------------------------//从DS1302指定位置读取数据//------------------------------------------------------------------ uchar Read_Data(uchar addr){uchar dat;RST=0; //拉低RSTSCLK=0; //确保写数据前SCLK被拉低RST=1; //启动数据传输Write_A_Byte_TO_DS1302(addr); //写入命令字dat=Get_A_Byte_FROM_DS1302();SCLK=1; //将时钟电平置于已知状态RST=0; //禁止数据传递return dat;}//------------------------------------------------------------------//读取当前日期时间//------------------------------------------------------------------ void GetTime(){uchar i,addr =0x81;for (i=0;i<7;i++){DateTime[i] = Read_Data(addr);addr+=2;}}//------------------------------------------------------------------//日期与时间值转换为数字字符//------------------------------------------------------------------ void Format_DataTime(uchar d,uchar *a){a[0]=d/10+'0';a[1]=d%10+'0';}//------------------------------------------------------------------//主程序//------------------------------------------------------------------ void main(){Initialize_LCD();while(1){GetTime();Format_DataTime(DateTime[6],LCD_DSY_BUFFER1+5); //0x8D 年份寄存器Format_DataTime(DateTime[4],LCD_DSY_BUFFER1+8); //0x89 月份寄存器Format_DataTime(DateTime[3],LCD_DSY_BUFFER1+11); //0x87 日期寄存器//星期strcpy (LCD_DSY_BUFFER1+13,WEEK[DateTime[5]]);//将字符串WEEK[DateTime[5]]复制到字符数组LCD_DSY_BUFFER1+13中//0x8B 周日寄存器Format_DataTime(DateTime[2],LCD_DSY_BUFFER2+5); //0x85 小时寄存器Format_DataTime(DateTime[1],LCD_DSY_BUFFER2+8); //0x83 分钟寄存器Format_DataTime(DateTime[0],LCD_DSY_BUFFER2+11); //0x81 秒寄存器Display_LCD_String(0x00,LCD_DSY_BUFFER1); //第一行显示年、月、日、星期几Display_LCD_String(0x40,LCD_DSY_BUFFER2); //第二行显示小时、分钟、秒}}。

#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar table0[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39}; //液晶显示数字0——9代码sbit SCLK=P1^0;sbit DATA=P1^1;sbit CE=P1^2;sbit RS=P2^0;sbit RW=P2^1;sbit EN=P2^2;sbit FB=P0^7;sbit start=P1^4;sbit stop=P1^5;uchar i;/*******************延时n微秒函数*****************/void delaynus(uchar n) //n us延时函数{// uchar i;for(i=n;i>0;i--);}/*******************写数据函数*****************/void write1302(uchar add,uchar dat){CE=0;SCLK=0;CE=1;for(i=0;i<8;i++) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=0;i<8;i++) //写入数据{DATA=dat&0x01;SCLK=1;SCLK=0;dat>>=1;}SCLK=1;CE=0;}/*******************读数据函数*****************/uchar read1302(uchar add){uchar dat;CE=0;SCLK=0;CE=1;for(i=8;i>0;i--) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=8;i>0;i--) //读出数据/********************为神马？？？**************************/{dat>>=1;if(DATA==1)dat=dat|0x80;SCLK=1;SCLK=0;}SCLK=1;CE=0;return dat;}/*******************DS1302初始化函数*****************/void init1302(){uchar flag;flag=read1302(0x81);if(flag&0x80){write1302(0x8e,0x00);write1302(0x80,0x00);write1302(0x82,(((1/10)<<4)|(1%10)));write1302(0x84,(((20/10)<<4)|(20%10)));write1302(0x86,(((19/10)<<4)|(19%10)));write1302(0x88,(((7/10)<<4)|(7%10)));write1302(0x8a,((2/10)<<4)|(2%10));write1302(0x8c,(((11/10)<<4)|(11%10)));write1302(0x90,0xa5); //充电。

时钟芯片DS1302 的程序（C51程序）模块名称：DS1302.c功能：实时时钟模块时钟芯片型号：DS1302 程序设计：zhaojunjie********************************************************************* /#includesbit T_CLK = P2^7; /*实时时钟时钟线引脚 */ sbit T_IO = P1^4; /*实时时钟数据线引脚 */ sbit T_RST = P1^5; /*实时时钟复位线引脚 */sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;void RTInputByte(uchar); /* 输入 1Byte */uchar RTOutputByte(void); /* 输出?1Byte */void W1302(uchar, uchar);uchar R1302(uchar);void Set1302(uchar *); /* 设置时间 */void Bcd2asc(uchar,uchar *);void Get1302(uchar curtime[]); /* 读取1302当前时间 *//********************************************************************函数名：RTInputByte()功能：实时时钟写入一字节说明：往DS1302写入1Byte数据 (内部函数)入口参数：d 写入的数据返回值：无设计：zhaojunjie********************************************************************* **/void RTInputByte(uchar d){uchar i;ACC = d;for(i=8; i>0; i--){T_IO = ACC0; /*相当于汇编中的 RRC */T_CLK = 1;T_CLK = 0;ACC = ACC >> 1;}}/********************************************************************函数名：RTOutputByte()功能：实时时钟读取一字节说明：从DS1302读取1Byte数据 (内部函数)入口参数：无返回值：ACC设计：zhaojunjie********************************************************************* **/uchar RTOutputByte(void){uchar i;for(i=8; i>0; i--){ACC = ACC >>1; /*相当于汇编中的 RRC */ACC7 = T_IO;T_CLK = 1;T_CLK = 0;}return(ACC);}/********************************************************************函数名：W1302()功能：往DS1302写入数据说明：先写地址，后写命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址, ucData: 要写的数据返回值：无设计：zhaojunjie********************************************************************* **/void W1302(uchar ucAddr, uchar ucDa){T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */RTInputByte(ucDa); /* 写1Byte数据*/T_CLK = 1;T_RST = 0;}/********************************************************************函数名：R1302()功能：读取DS1302某地址的数据说明：先写地址，后读命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址返回值：ucData :读取的数据设计：zhaojunjie********************************************************************* **/uchar R1302(uchar ucAddr){uchar ucData;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */ucData = RTOutputByte(); /* 读1Byte数据 */T_CLK = 1;T_RST = 0;return(ucData);}/********************************************************************函数名：BurstW1302T()功能：往DS1302写入时钟数据(多字节方式)说明：先写地址，后写命令/数据调用：RTInputByte()入口参数：pWClock: 时钟数据地址格式为: 秒分时日月星期年控制8Byte (BCD码)1B 1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302T(uchar *pWClock){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbe); /* 0xbe:时钟多字节写命令 */for (i = 8; i>0; i--) /*8Byte = 7Byte 时钟数据 + 1Byte 控制*/{RTInputByte(*pWClock); /* 写1Byte数据*/pWClock++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302T()功能：读取DS1302时钟数据说明：先写地址/命令，后读数据(时钟多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRClock: 读取时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302T(uchar *pRClock){uchar i;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbf); /* 0xbf:时钟多字节读命令 */for (i=8; i>0; i--){*pRClock = RTOutputByte(); /* 读1Byte数据 */pRClock++;}T_CLK = 1;}/********************************************************************函数名：BurstW1302R()功能：往DS1302寄存器数写入数据(多字节方式)说明：先写地址，后写数据(寄存器多字节方式)调用：RTInputByte()入口参数：pWReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302R(uchar *pWReg){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xfe); /* 0xbe:时钟多字节写命令*/for (i=31; i>0; i--) /* 31Byte 寄存器数据 */{RTInputByte(*pWReg); /* 写1Byte数据*/pWReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302R()功能：读取DS1302寄存器数据说明：先写地址，后读命令/数据(寄存器多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302R(uchar *pRReg){uchar i;T_CLK = 0;T_RST = 1;RTInputByte(0xff); /* 0xff:时钟多字节读命令 */for (i=31; i>0; i--) /*31Byte 寄存器数据 */{*pRReg = RTOutputByte(); /* 读1Byte数据 */pRReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：Set1302()功能：设置初始时间说明：先写地址，后读命令/数据(寄存器多字节方式)调用：W1302()入口参数：pClock: 设置时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void Set1302(uchar *pClock){uchar i;uchar ucAddr = 0x80;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/for(i =7; i>0; i--){W1302(ucAddr,*pClock); /* 秒分时日月星期年*/pClock++;ucAddr +=2;}W1302(0x8e,0x80); /* 控制命令,WP=1,写保护?*/}/********************************************************************函数名：Get1302()功能：读取DS1302当前时间说明：调用：R1302()入口参数：ucCurtime: 保存当前时间地址。

DS1302涓流充电时钟保持芯片的原理与应用摘要:本文概括介绍了DS1302时钟芯片的特点和基本组成,通过实例详细说明了有关功能的应用软件。

关于DS1302各寄存器的详细位控功能请参考DALLAS达拉斯公司的相应产品资料。

概述:DS1302是DALLAS公司推出的涓流充电时钟芯片，内含有一个实时时钟/日历和31字节静态RAM，通过简单的串行接口与单片机进行通信。

实时时钟/日历电路提供秒、分、时、日、星期、月、年的信息，每月的天数和闰年的天数可自动调整，时钟操作可通过AM/PM 指示决定采用24或12小时格式。

DS1302与单片机之间能简单地采用同步串行的方式进行通信，仅需用到三个口线（1）RES复位、（2）I/O数据线、（3）SCLK串行时钟。

时钟/RAM的读/写数据以一个字节或多达31个字节的字符组方式通信。

DS1302工作时功耗很低，保持数据和时钟信息时功率小于1mW。

DS1302是由DS1202改进而来，增加了以下的特性：双电源管脚用于主电源和备份电源供应，Vcc1为可编程涓流充电电源，附加七个字节存储器。

它广泛应用于电话，传真，便携式仪器以及电池供电的仪器仪表等产品领域，下面将主要的性能指标作一综合：**实时时钟具有能计算2100年之前的秒、分、时、日、日期，星期，月，年的能力，还**有闰年调整的能力**318位暂存数据存储RAM**串行I/O口方式使得管脚数量最少**宽范围工作电压2.05.5V**工作电流2.0V时,小于300nA**读/写时钟或RAM数据时有两种传送方式单字节传送和多字节传送字符组方式**8脚DIP封装或可选的8脚SOIC封装根据表面装配**简单3线接口**与TTL兼容Vcc=5V**可选工业级温度范围-40+85**与DS1202兼容**在DS1202基础上增加的特性——对Vcc1有可选的涓流充电能力——双电源管用于主电源和备份电源供应——备份电源管脚可由电池或大容量电容输入——附加的7字节暂存存储器1DS1302的基本组成和工作原理DS1302的管脚排列及描述如下图及表所示管脚描述X1X232.768KHz晶振管脚GND地RST复位脚I/O数据输入/输出引脚SCLK串行时钟Vcc1,Vcc2电源供电管脚订单信息部分#描述DS1302串行时钟芯片8脚DIPDS1302S串行时钟芯片8脚SOIC（200mil）DS1302Z串行时钟芯片8脚SOIC（150mil）2.DS1302内部寄存器CH:时钟停止位：CH=0振荡器工作允许，CH=1振荡器停止；WP:写保护位：WP=0寄存器数据能够写入，WP=1寄存器数据不能写入；寄存器2的第7位，12/24小时标志：bit7=1,12小时模式，bit7=0,24小时模式；寄存器2的第5位:AM/PM定义：AP=0上午模式，AP=1下午模式；(**若为24小时模式，则此位为小时的10位**)TCS:涓流充电选择DS:二极管选择位TCS=1010使能涓流充电DS=01选择一个二极管TCS=其它禁止涓流充电DS=10选择两个二极管DS=00或11,即使TCS=1010,充电功能也被禁止以下为10个寄存器和31字节的SRAM内容，左边的为地址，右边的为每位对应的意思地址字节中的最低一位为读写控制位，0写，1读。

/****************************************************************************** ** 标题: 试验数码管显示时钟**** 通过本例程了解DS1302时钟芯片的基本原理和使用,理解并掌握DS1302时钟芯片** 驱动程序的编写以及实现数字字符在数码管中的显示。

** 注意：JP1302跳线冒要短接。

** 请学员认真消化本例程，懂DS1302在C语言中的操作******************************************************************************** */#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义#include <intrins.h>sbit SCK=P3^6; //时钟sbit SDA=P3^4; //数据sbit RST = P3^5;// DS1302复位sbit LS138A=P2^2;sbit LS138B=P2^3;sbit LS138C=P2^4;bit ReadRTC_Flag;//定义读DS1302标志unsigned char l_tmpdate[7]={0,0,12,15,5,3,8};//秒分时日月周年08-05-15 12:00:00unsigned char l_tmpdisplay[8];code unsigned char write_rtc_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年最低位读写位code unsigned char read_rtc_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};code unsigned char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};//共阴数码管0-9 '-' '熄灭‘表/******************************************************************//* 函数声明*//******************************************************************/void Write_Ds1302_byte(unsigned char temp);void Write_Ds1302( unsigned char address,unsigned char dat );unsigned char Read_Ds1302 ( unsigned char address );void Read_RTC(void);//read RTCvoid Set_RTC(void); //set RTCvoid InitTIMER0(void);//inital timer0/******************************************************************//* 主函数*//******************************************************************/void main(void){InitTIMER0(); //初始化定时器0Set_RTC(); //写入时钟值，如果使用备用电池时候，不需要没每次上电写入，此程序应该屏蔽while(1){if(ReadRTC_Flag){ReadRTC_Flag=0;Read_RTC();l_tmpdisplay[0]=l_tmpdate[2]/16; //数据的转换，因我们采用数码管0~9的显示,将数据分开l_tmpdisplay[1]=l_tmpdate[2]&0x0f;l_tmpdisplay[2]=10; //加入"-"l_tmpdisplay[3]=l_tmpdate[1]/16;l_tmpdisplay[4]=l_tmpdate[1]&0x0f;l_tmpdisplay[5]=10;l_tmpdisplay[6]=l_tmpdate[0]/16;l_tmpdisplay[7]=l_tmpdate[0]&0x0f;}}}/******************************************************************//* 定时器0初始化*//******************************************************************/void InitTIMER0(void){TMOD|=0x01;//定时器设置16位TH0=0xef;//初始化值TL0=0xf0;ET0=1;TR0=1;EA=1;}/******************************************************************/ /* 写一个字节*/ /******************************************************************/ void Write_Ds1302_Byte(unsigned char temp){unsigned char i;for (i=0;i<8;i++) //循环8次写入数据{SCK=0;SDA=temp&0x01; //每次传输低字节temp>>=1; //右移一位SCK=1;}}/******************************************************************/ /* 写入DS1302 */ /******************************************************************/ void Write_Ds1302( unsigned char address,unsigned char dat ){RST=0;_nop_();SCK=0;_nop_();RST=1;_nop_(); //启动Write_Ds1302_Byte(address); //发送地址Write_Ds1302_Byte(dat); //发送数据RST=0; //恢复}/******************************************************************/ /* 读出DS1302数据*/ /******************************************************************/ unsigned char Read_Ds1302 ( unsigned char address ){unsigned char i,temp=0x00;RST=0;_nop_();_nop_();SCK=0;_nop_();_nop_();RST=1;_nop_();_nop_();Write_Ds1302_Byte(address);for (i=0;i<8;i++) //循环8次读取数据{if(SDA)temp|=0x80; //每次传输低字节SCK=0;temp>>=1; //右移一位_nop_();_nop_();_nop_();SCK=1;}RST=0;_nop_(); //以下为DS1302复位的稳定时间_nop_();RST=0;SCK=0;_nop_();_nop_();_nop_();_nop_();SCK=1;_nop_();_nop_();SDA=0;_nop_();_nop_();SDA=1;_nop_();_nop_();return (temp); //返回}/******************************************************************/ /* 读时钟数据*/ /******************************************************************/ void Read_RTC(void) //读取日历{unsigned char i,*p;p=read_rtc_address; //地址传递for(i=0;i<7;i++) //分7次读取秒分时日月周年{l_tmpdate[i]=Read_Ds1302(*p);p++;}}/******************************************************************/ /* 设定时钟数据*/ /******************************************************************/ void Set_RTC(void) //设定日历{unsigned char i,*p,tmp;for(i=0;i<7;i++){ //BCD处理tmp=l_tmpdate[i]/10;l_tmpdate[i]=l_tmpdate[i]%10;l_tmpdate[i]=l_tmpdate[i]+tmp*16;}Write_Ds1302(0x8E,0X00);p=write_rtc_address; //传地址for(i=0;i<7;i++) //7次写入秒分时日月周年{Write_Ds1302(*p,l_tmpdate[i]);p++;}Write_Ds1302(0x8E,0x80);}/******************************************************************/ /* 定时器中断函数*/ /******************************************************************/ void tim(void) interrupt 1 using 1//中断，用于数码管扫描{static unsigned char i,num;TH0=0xf5;TL0=0xe0;P0=table[l_tmpdisplay[i]]; //查表法得到要显示数字的数码段switch(i){case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}i++;if(i==8){i=0;num++;if(10==num) //隔段时间读取1302的数据。

DS1302 时钟程序详解ds1302 时钟程序详解：DS1302 的控制字如图2 所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302 中，位6 如果为0，则表示存取日历时钟数据，为1 表示存取RAM 数据;位5 至位1 指示操作单元的地址;最低有效位(位0)如为0 表示要进行写操作，为1 表示进行读操作，控制字节总是从最低位开始输出。

2.3 数据输入输出(I/O)在控制指令字输入后的下一个SCLK 时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0 开始。

同样，在紧跟8 位的控制指令字后的下一个SCLK 脉冲的下降沿读出DS1302 的数据，读出数据时从低位0 位到高位7。

2.4 DS1302 的寄存器DS1302 有12 个寄存器，其中有7 个寄存器与日历、时钟相关，存放的数据位为BCD 码形式,其日历、时间寄存器及其控制字见表1。

此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM 相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302 与RAM 相关的寄存器分为两类：一类是单个RAM 单元，共31 个，每个单元组态为一个8 位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作;另一类为突发方式下的RAM 寄存器，此方式下可一次性读写所有的RAM 的31 个字节，命令控制字为FEH(写)、FFH(读)。

ds1302 程序流程图3.2 DS1302 实时时间流程图4 示出DS1302 的实时时间流程。

根据此流程框图，不难采集实时时间。

下面结合流程图对DS1302 的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护;D6=0，指定时钟数据，D6=1，指定RAM 数据;D5～D1 指定输入或输出的特定寄存器; 最低位LSB(D0)为逻辑0，指定写操作(输入)，D0=1，指定读操作(输出)。

DS1302时钟基础使⽤（含代码）了解其管脚X1 X2 32.768KHz 晶振管脚GND 地RST 复位脚I/O 数据输⼊/输出引脚，具有三态SCLK 串⾏时钟Vcc1,Vcc2（备⽤电源供电）电源供电管脚DS1302 的寄存器及⽚内RAM控制寄存器⽤于存放DS1302的控制命令字，DS1302的RST引脚回到⾼电平后写⼊的第⼀个字就为控制命令。

它⽤于对DS1302读写过程进⾏控制，它的格式如下：D7：固定为1D6：RAM/CK位，=1⽚内RAM，=0⽇历、时钟寄存器选择位。

D5~D1：地址位，⽤于选择进⾏读写的⽇历、时钟寄存器或⽚内RAM。

对⽇历、时钟寄存器或⽚内RAM的选择见表。

D0：读写选择，=0写，=1读⽇历时钟寄存器写保护寄存器⽤于初始化时钟void Ds1302Init(){uchar n;Ds1302Write(0x8E,0X00); //禁⽌写保护，就是关闭写保护功能for (n=0; n<7; n++)//写⼊7个字节的时钟信号：分秒时⽇⽉周年{Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);}Ds1302Write(0x8E,0x80); //打开写保护功能}寄存器说明数据输出输⼊在控制指令字输⼊后的下⼀个SCLK时钟的上升沿时，数据被写⼊DS1302，数据输⼊从低位即位0开始。

同样，在紧跟8位的控制指令字后的下⼀个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到⾼位7。

单字节读和写DS1302是通过SPI串⾏总线跟单⽚机通信的，当进⾏⼀次读写操作时最少得读写两个字节，第⼀个字节是控制字节，就是⼀个命令，告诉DS1302是读还是写操作，是对RAM还是对CLOK寄存器操作。

第⼆个字节就是要读或写的数据了。

单字节读写：只有在SCLK为低电平时，才能将CE置为⾼电平。

所以在进⾏操作之前先将SCLK置低电平，然后将CE置为⾼电平，接着开始在IO上⾯放⼊要传送的电平信号，然后跳变SCLK。
