ds1302时钟程序详解,ds1302程序流程图(C程序)

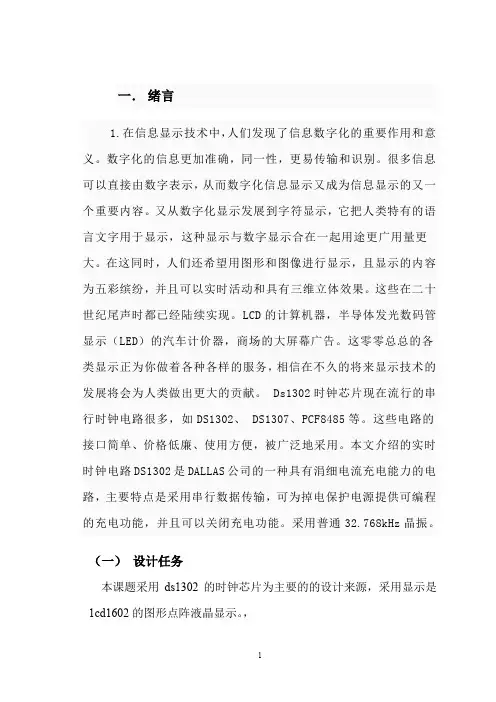

一．绪言1.在信息显示技术中，人们发现了信息数字化的重要作用和意义。

数字化的信息更加准确，同一性，更易传输和识别。

很多信息可以直接由数字表示，从而数字化信息显示又成为信息显示的又一个重要内容。

又从数字化显示发展到字符显示，它把人类特有的语言文字用于显示，这种显示与数字显示合在一起用途更广用量更大。

在这同时，人们还希望用图形和图像进行显示，且显示的内容为五彩缤纷，并且可以实时活动和具有三维立体效果。

这些在二十世纪尾声时都已经陆续实现。

LCD的计算机器，半导体发光数码管显示（LED）的汽车计价器，商场的大屏幕广告。

这零零总总的各类显示正为你做着各种各样的服务，相信在不久的将来显示技术的发展将会为人类做出更大的贡献。

Ds1302时钟芯片现在流行的串行时钟电路很多，如DS1302、 DS1307、PCF8485等。

这些电路的接口简单、价格低廉、使用方便，被广泛地采用。

本文介绍的实时时钟电路DS1302是DALLAS公司的一种具有涓细电流充电能力的电路，主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。

采用普通32.768kHz晶振。

（一）设计任务本课题采用ds1302的时钟芯片为主要的的设计来源，采用显示是1cd1602的图形点阵液晶显示。

，（二）提出方案及方案论证在设计中，我主要是考虑ds1302的时间显示问题，因为网上也有ds1302的读写和显示程序，但是至于怎样才能显示详细信息，我提出了两个方案，一个是LCD1602来显示，一个是LCD12864，其中1602是个字符型的点阵，而1CD12864是个图形的点阵，相比之下12864能够更好显示数据，而CPU都采用89C52的单片机（三）原理说明：原理其实很简单，LCD12864的各种指令先进行宏定义和ds1302的读写指令也进行宏定义，从ds1302的读出数据显示在lcd上（二）程序流程图（三）C51程序设计，重要的代码要有注释。

/**************************************************;文件名：DS1302.c;功能：设置时间，然后将时间读出显示在数码管上;硬件描述：PORTD口接数码管的8个笔段; PORTA 0~2及PORTE 0~2分别接6位数码管的位;RC3接SCK，RC4接SDA，RC2接RST*/#include "pic.h"#define uchar unsigned char#define uint unsigned int#define Hidden 16__CONFIG(HS&WDTDIS&LVPDIS); //配置文件，设置为HS方式振荡，禁止看门狗,低压编程关闭ucharDispTab[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x8 6,0x8E,0xFF};uchar BitTab[]={0xfb,0xfd,0xfe};uchar DispBuf[6];#define LSB 0x01#define WrEnDisCmd 0x8e //写允许/禁止指令代码#define WrEnDat 0x00 //写允许数据#define WrDisDat 0x80 //写禁止数据#define OscEnDisCmd 0x80 //振荡器允许/禁止指令代码#define OscEnDat 0x00 //振荡器允许数据#define OscDisDat 0x80 //振荡器禁止数据#define WrMulti 0xbe //写入多个字节的指令代码#define WrSingle 0x84 //写入单个字节的指令代码#define RdMulti 0xbf //读出多个字节的指令代码#define cClk RC3 //与时钟线相连的PIC16F877A芯片的管脚#define cDat RC4 //与数据线相连的PIC16F877A芯片的管脚#define cRst RC2 //与复位端相连的PIC16F877A芯片的管脚#define SCL_CNT TRISC3 //SCL管脚控制位#define SDA_CNT TRISC4 //SDA管脚控制位#define RST_CNT TRISC2 //RST管脚控制位void mDelay(uint DelayTime){ uint temp;for(;DelayTime>0;DelayTime--){ for(temp=0;temp<270;temp++){;}}}void interrupt Disp(){ static uchar dCount; //用作显示的计数器if(TMR1IF==1&&TMR1IE==1)//Timer 1 inetrrupt{TMR1H=-(8000/256);TMR1L=-(8000%256); //重置定时初值}PORTA|=0x07; //关前面的显示PORTE|=0X07; //关前面的显示PORTD=DispTab[DispBuf[dCount]]; //显示第i位显示缓冲区中的内容if(dCount<3)PORTE&=BitTab[dCount]; //第1~3位是由PORTE控制的elsePORTA&=BitTab[dCount-3]; //第4~6位是由PORTA的低3位控制的dCount++;if(dCount==6)dCount=0;TMR1IF=0; //清中断标志}//数码管位 1 2 3 4 5 6//引脚RE0 RE1 RE2 RA2 RA1 RA0//根据这个表，只要改变PORTA&=0xfe，即可点亮任意一个数码管//例：PORTA&=0xfd //点亮第5位数码管// PORTE&=0xfe //点亮第3位数码管void uDelay(uchar i){ for(;i>0;i--){;}}void SendDat(uchar Dat){ uchar i;for(i=0;i<8;i++){cDat=Dat&LSB; //数据端等于tmp数据的末位值Dat>>=1;cClk=1;uDelay(1);cClk=0;}}/*写入1个或者多个字节，第1个参数是相关命令#define WrMulti 0xbe //写入多个字节的指令代码#define WrSingle 0x84 //写入单个字节的指令代码第2个参数是待写入的值第3个参数是待写入数组的指针*/void WriteByte(uchar CmdDat,uchar Num,uchar *pSend){uchar i=0;SDA_CNT=0; //数据端设为输出cRst=0;uDelay(1);cRst=1;SendDat(CmdDat);for(i=0;i<Num;i++){ SendDat(*(pSend+i));}cRst=0;}/*读出字节，第一个参数是命令#define RdMulti 0xbf //读出多个字节的指令代码第2个参数是读出的字节数，第3个是指收数据数组指针*/void RecByte(uchar CmdDat,uchar Num,uchar *pRec){uchar i,j,tmp;SDA_CNT=0; //数据端设为输出cRst=0; //复位引脚为低电平uDelay(1);cClk=0;uDelay(1);cRst=1;SendDat(CmdDat); //发送命令SDA_CNT=1; //数据端设为输入for(i=0;i<Num;i++){ for(j=0;j<8;j++){ tmp>>=1;if(cDat)tmp|=0x80;cClk=1;uDelay(1);cClk=0;}*(pRec+i)=tmp;}uDelay(1);cRst=0;}/*当写保护寄存器的最高位为0时,允许数据写入寄存器。

#ifndef __DS1302_H__#define __DS1302_H__#define uchar unsigned char#define uint unsigned int#includesbit SCLK = P3^2;sbit IO = P2^4;sbit RST = P3^3;#define R_Second 0x81#define W_Second 0x80#define R_Minute 0x83#define W_Minute 0x82#define R_Hour 0x85#define W_Hour 0x84h#define R_Day 0x87#define W_Day 0x86_n_#define R_Month 0x89澝儙#define W_Month 0x88 #define R_Week 0x8B#define W_Week 0x渢#define R_Year 0x8D#define W_Year 0x8C?^•#define R_Control 0xu _簭_•void DS1302_Write_Byte(uchar Date;?void Write_DS1302(uchar Adr,uchar Date;uchar Read_DS1302(uchar Adr;void Init_DS1302(;'#endifW燊/************************************************************** 函數名稱 _Z_k謃?缧?_恄漀騋单字节写葅发亽輸入參數：写的字节U輸出參數 -_无M;1,?備<5%注：**************************************************************/F _void DS1302_Write_Byte(uchar Date{琿彆 uchar i;G for(i = 0;i < 8;i++{ if(Date & 0x01IO = 1;else_鞺穢齄 IO = 0;O _ SCLK = 1;3┋SCLK = 0;}诰搕謃鋃乓莗れ擾葞U/************************************************************** ： uchar DS1302_Read_Byte(•函數功能：单字节读恳輸入參數蛈w{-无E轆儡：|3?o读出的数据備注：**************************************************************/ uchar DS1302_Read_Byte(!b{uchar i,Temp = 0;for(i = 0;i < 8;i++{ Temp = Temp >> 1;(_eTemp = Temp | 0x80;SCLK = 1;}return Temp;Y仞_Gv'€+枊瞒~0壇糪f?_6篢2擺Pz;函數功能：写数据輸入參數 &率郷骋確_F澼 G?_弒]u_q无蘤窓膠注巓钌鑪**************************************************************/v嗣趉{藁mSCLK = 0;RST = 1;DS1302_Write_Byte(Adr;濒 DS1302_Write_Byte(Date;i Mc}n/************************************************************** 殧泛曋ㄖ嬪i： uchar Read_DS1302(uchar Adr齙鳑扼蝊_╛嵖??>輸入參數檟_范:U?T啃禈輸出參數：读出的数据拥&__ 注：_**************************************************************/ uchar Read_DS1302(uchar Adr{uchar Temp = 0;RST = 0;4_RST = 1;DS1302_Write_Byte(Adr;Temp = DS1302_Read_Byte(;RST = 0;潵擾?_獐衉}悱qG_?帶燙ㄚ負焉/************************************************************** 函數名稱：_函數功能陕鮛€_kE_P_w?鋃DS1302o齙：无?輸出參數： U _?眶備注：@_2•蒧void Init_DS1302(癬窥Q_u瞪I _%~唼? _镈 Write_DS1302(W_Month,0x09;中_# 疴FWrite_DS1302(W_Minute,0x11;Write_DS1302(W_Second,0x23;Write_DS1302(W_Control,0x80;_Ts}<。

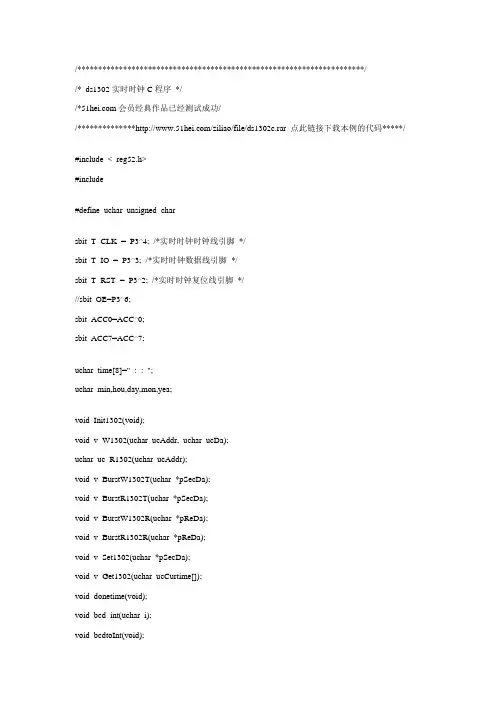

/*********************************************************************//* ds1302实时时钟C程序*//*会员经典作品已经测试成功//**************/ziliao/file/ds1302c.rar 点此链接下载本例的代码*****/#include < reg52.h>#include#define uchar unsigned charsbit T_CLK = P3^4; /*实时时钟时钟线引脚*/sbit T_IO = P3^3; /*实时时钟数据线引脚*/sbit T_RST = P3^2; /*实时时钟复位线引脚*///sbit OE=P3^6;sbit ACC0=ACC^0;sbit ACC7=ACC^7;uchar time[8]=" : : ";uchar min,hou,day,mon,yea;void Init1302(void);void v_W1302(uchar ucAddr, uchar ucDa);uchar uc_R1302(uchar ucAddr);void v_BurstW1302T(uchar *pSecDa);void v_BurstR1302T(uchar *pSecDa);void v_BurstW1302R(uchar *pReDa);void v_BurstR1302R(uchar *pReDa);void v_Set1302(uchar *pSecDa);void v_Get1302(uchar ucCurtime[]);void donetime(void);void bcd_int(uchar i);void SetTime(void);/********************************************************************** 名称: v_RTInputByte* 说明:* 功能: 往DS1302写入1Byte数据* 调用:* 输入: ucDa 写入的数据* 返回值: 无***********************************************************************/ void v_WTInputByte(uchar ucDa){uchar i;//OE=0;ACC= ucDa;for(i=8; i>0; i--){T_IO = ACC0; //*相当于汇编中的RRCT_CLK = 1;T_CLK = 0;ACC =ACC>> 1;}// OE=1;}/********************************************************************** 名称: uchar uc_RTOutputByte* 说明:* 功能: 从DS1302读取1Byte数据* 输入:* 返回值: ACC***********************************************************************/ uchar uc_RTOutputByte(void){uchar i;//OE=0;for(i=8; i>0; i--){ACC = A CC>>1; //*相当于汇编中的RRCACC7 = T_IO;T_CLK = 1;T_CLK = 0;}//OE=1;return(ACC);}/********************************************************************** 名称: v_W1302* 说明: 先写地址，后写命令/数据* 功能: 往DS1302写入数据* 调用: v_RTInputByte()* 输入: ucAddr: DS1302地址, ucDa: 要写的数据* 返回值: 无***********************************************************************/ void v_W1302(uchar ucAddr, uchar ucDa){//OE=0;T_CLK = 0;T_RST = 1;v_WTInputByte(ucAddr); /* 地址，命令*/v_WTInputByte(ucDa); /* 写1Byte数据*/T_CLK = 1;T_RST =0;//OE=1;}/********************************************************************** 名称: uc_R1302* 说明: 先写地址，后读命令/数据* 功能: 读取DS1302某地址的数据* 调用: v_RTInputByte() , uc_RTOutputByte()* 输入: ucAddr: DS1302地址* 返回值: ucDa :读取的数据***********************************************************************/ uchar uc_R1302(uchar ucAddr){uchar ucDa;//OE=0;T_RST = 0;T_CLK = 0;T_RST = 1;v_WTInputByte(ucAddr); /* 地址，命令*/ucDa = uc_RTOutputByte(); /* 读1Byte数据*/T_CLK = 1;T_RST =0;// OE=1;}/********************************************************************** 名称: v_BurstW1302T* 说明: 先写地址，后写数据(时钟多字节方式)* 功能: 往DS1302写入时钟数据(多字节方式)* 调用: v_RTInputByte()* 输入: pSecDa: 时钟数据地址格式为: 秒分时日月星期年控制* 8Byte (BCD码) 1B 1B 1B 1B 1B 1B 1B 1B* 返回值: 无***********************************************************************/ /*void v_BurstW1302T(uchar *pSecDa){uchar i;v_W1302(0x8e,0x00); //* 控制命令,WP=0,写操作?T_RST = 0;T_CLK = 0;T_RST = 1;v_WTInputByte(0xbe); //* 0xbe:时钟多字节写命令for (i=8;i>0;i--) //*8Byte = 7Byte 时钟数据+ 1Byte 控制{v_WTInputByte(*pSecDa);//* 写1Byte数据pSecDa++;}T_CLK = 1;T_RST =0;} *//********************************************************************** 说明: 先写地址，后读命令/数据(时钟多字节方式)* 功能: 读取DS1302时钟数据* 调用: v_RTInputByte() , uc_RTOutputByte()* 输入: pSecDa: 时钟数据地址格式为: 秒分时日月星期年* 7Byte (BCD码) 1B 1B 1B 1B 1B 1B 1B* 返回值: ucDa :读取的数据***********************************************************************/ /*void v_BurstR1302T(uchar *pSecDa){uchar i;T_RST = 0;T_CLK = 0;T_RST = 1;v_WTInputByte(0xbf); //* 0xbf:时钟多字节读命令for (i=8; i>0; i--){*pSecDa = uc_RTOutputByte(); //* 读1Byte数据pSecDa++;}T_CLK = 1;T_RST =0;} *//********************************************************************** 名称: v_BurstW1302R* 说明: 先写地址，后写数据(寄存器多字节方式)* 功能: 往DS1302寄存器数写入数据(多字节方式)* 调用: v_RTInputByte()* 输入: pReDa: 寄存器数据地址***********************************************************************/ /*void v_BurstW1302R(uchar *pReDa){uchar i;v_W1302(0x8e,0x00); //* 控制命令,WP=0,写操作?T_RST = 0;T_CLK = 0;T_RST = 1;v_WTInputByte(0xfe); //* 0xbe:时钟多字节写命令for (i=31;i>0;i--) //*31Byte 寄存器数据{v_WTInputByte(*pReDa); //* 写1Byte数据pReDa++;}T_CLK = 1;T_RST =0;} *//********************************************************************** 名称: uc_BurstR1302R* 说明: 先写地址，后读命令/数据(寄存器多字节方式)* 功能: 读取DS1302寄存器数据* 调用: v_RTInputByte() , uc_RTOutputByte()* 输入: pReDa: 寄存器数据地址* 返回值: 无***********************************************************************/ /*void v_BurstR1302R(uchar *pReDa){uchar i;T_RST = 1;v_WTInputByte(0xff); //* 0xbf:时钟多字节读命令for (i=31; i>0; i--) //*31Byte 寄存器数据{*pReDa = uc_RTOutputByte(); //* 读1Byte数据pReDa++;}T_CLK = 1;T_RST =0;} *//********************************************************************** 名称: v_Set1302* 说明:* 功能: 设置初始时间* 调用: v_W1302()* 输入: pSecDa: 初始时间地址。

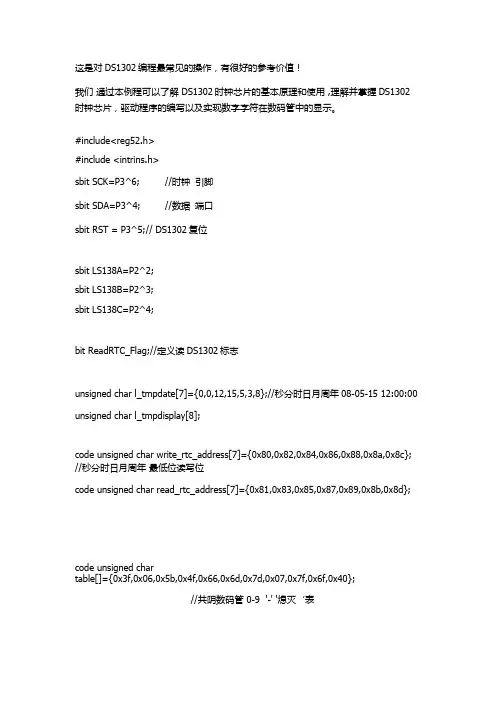

这是对DS1302编程最常见的操作，有很好的参考价值！我们通过本例程可以了解 DS1302时钟芯片的基本原理和使用 ,理解并掌握DS1302时钟芯片，驱动程序的编写以及实现数字字符在数码管中的显示。

#include<reg52.h>#include <intrins.h>sbit SCK=P3^6; //时钟引脚sbit SDA=P3^4; //数据端口sbit RST = P3^5;// DS1302复位sbit LS138A=P2^2;sbit LS138B=P2^3;sbit LS138C=P2^4;bit ReadRTC_Flag;//定义读DS1302标志unsigned char l_tmpdate[7]={0,0,12,15,5,3,8};//秒分时日月周年08-05-15 12:00:00 unsigned char l_tmpdisplay[8];code unsigned char write_rtc_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年最低位读写位code unsigned char read_rtc_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};code unsigned chartable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};//共阴数码管 0-9 '-' '熄灭‘表/******************************************************************/ /* 函数声明 *//******************************************************************/void Write_Ds1302_byte(unsigned char temp);void Write_Ds1302( unsigned char address,unsigned char dat );unsigned char Read_Ds1302 ( unsigned char address );void Read_RTC(void);//read RTCvoid Set_RTC(void); //set RTCvoid InitTIMER0(void);//inital timer0/******************************************************************/ /* 主函数 *//******************************************************************/ void main(void){InitTIMER0(); //初始化定时器0Set_RTC(); //写入时钟值，如果使用备用电池时候，不需要没每次上电写入，此程序应该屏蔽while(1){if(ReadRTC_Flag){ReadRTC_Flag=0;Read_RTC();l_tmpdisplay[0]=l_tmpdate[2]/16; //数据的转换，因我们采用数码管0~9的显示,将数据分开l_tmpdisplay[1]=l_tmpdate[2]&0x0f;l_tmpdisplay[2]=10; //加入"-"l_tmpdisplay[3]=l_tmpdate[1]/16;l_tmpdisplay[4]=l_tmpdate[1]&0x0f;l_tmpdisplay[5]=10;l_tmpdisplay[6]=l_tmpdate[0]/16;l_tmpdisplay[7]=l_tmpdate[0]&0x0f;}}}/******************************************************************/ /* 定时器0初始化 *//******************************************************************/ void InitTIMER0(void){TMOD|=0x01;//定时器设置 16位TH0=0xef;//初始化值TL0=0xf0;ET0=1;TR0=1;EA=1;}/******************************************************************/ /* 写一个字节 *//******************************************************************/ void Write_Ds1302_Byte(unsigned char temp){unsigned char i;for (i=0;i<8;i++) //循环8次写入数据{SCK=0;SDA=temp&0x01; //每次传输低字节temp>>=1; //右移一位SCK=1;}}/******************************************************************/ /* 写入DS1302 *//******************************************************************/ void Write_Ds1302( unsigned char address,unsigned char dat ){RST=0;_nop_();SCK=0;_nop_();RST=1;_nop_(); //启动Write_Ds1302_Byte(address); //发送地址Write_Ds1302_Byte(dat); //发送数据RST=0; //恢复}/******************************************************************/ /* 读出DS1302数据 *//******************************************************************/unsigned char Read_Ds1302 ( unsigned char address ){unsigned char i,temp=0x00;RST=0;_nop_();_nop_();SCK=0;_nop_();_nop_();RST=1;_nop_();_nop_();Write_Ds1302_Byte(address);for (i=0;i<8;i++) //循环8次读取数据{if(SDA)temp|=0x80; //每次传输低字节SCK=0;temp>>=1; //右移一位_nop_();_nop_();_nop_();SCK=1;}RST=0;_nop_(); //以下为DS1302复位的稳定时间_nop_();RST=0;SCK=0;_nop_();_nop_();_nop_();_nop_();SCK=1;_nop_();_nop_();SDA=0;_nop_();_nop_();SDA=1;_nop_();_nop_();return (temp); //返回}/******************************************************************/ /* 读时钟数据 *//******************************************************************/ void Read_RTC(void) //读取日历{unsigned char i,*p;p=read_rtc_address; //地址传递for(i=0;i<7;i++) //分7次读取秒分时日月周年{l_tmpdate[i]=Read_Ds1302(*p);p++;}}/******************************************************************//* 设定时钟数据 *//******************************************************************/ void Set_RTC(void) //设定日历{unsigned char i,*p,tmp;for(i=0;i<7;i++){ //BCD处理tmp=l_tmpdate[i]/10;l_tmpdate[i]=l_tmpdate[i]%10;l_tmpdate[i]=l_tmpdate[i]+tmp*16;}Write_Ds1302(0x8E,0X00);p=write_rtc_address; //传地址for(i=0;i<7;i++) //7次写入秒分时日月周年{Write_Ds1302(*p,l_tmpdate[i]);p++;}Write_Ds1302(0x8E,0x80);}/******************************************************************/ /* 定时器中断函数 *//******************************************************************/ void tim(void) interrupt 1 using 1//中断，用于数码管扫描{static unsigned char i,num;TH0=0xf5;TL0=0xe0;P0=table[l_tmpdisplay[i]]; //查表法得到要显示数字的数码段switch(i){case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}i++;if(i==8){i=0;num++;if(10==num) //隔段时间读取1302的数据。

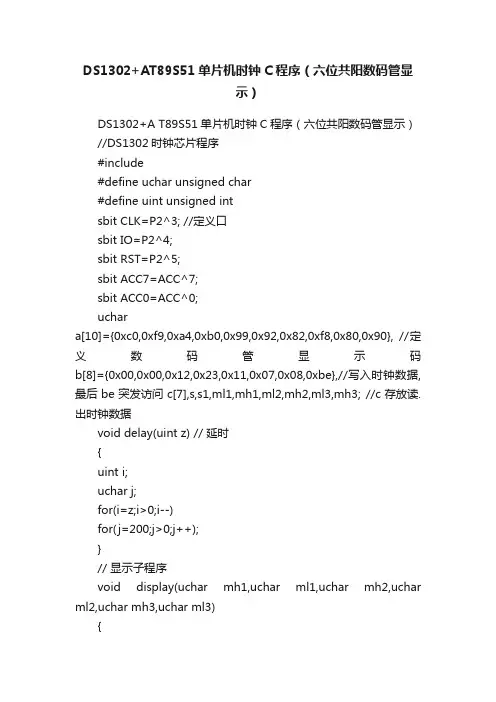

DS1302+AT89S51单片机时钟C程序（六位共阳数码管显示）DS1302+A T89S51单片机时钟C程序（六位共阳数码管显示）//DS1302时钟芯片程序#include#define uchar unsigned char#define uint unsigned intsbit CLK=P2^3; //定义口sbit IO=P2^4;sbit RST=P2^5;sbit ACC7=ACC^7;sbit ACC0=ACC^0;uchara[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}, //定义数码管显示码b[8]={0x00,0x00,0x12,0x23,0x11,0x07,0x08,0xbe},//写入时钟数据,最后be突发访问c[7],s,s1,ml1,mh1,ml2,mh2,ml3,mh3; //c存放读.出时钟数据void delay(uint z) // 延时{uint i;uchar j;for(i=z;i>0;i--)for(j=200;j>0;j++);}// 显示子程序void display(uchar mh1,uchar ml1,uchar mh2,uchar ml2,uchar mh3,uchar ml3){uchar x,k,r;for(k=0;k<80;k++){for(r=0;r<8;r++){x=P2&0XF8; P2=x+r ;if(r==2||r==5) { P0=0XBF; delay(3); }//------秒------- if(r==0) {P0=a[ml1] ;delay(3) ;}if(r==1){P0=a[mh1] ; delay(3) ;}//------fen--------- if(r==3) {P0=a[ml2] ; delay(3) ;}if(r==4){P0=a[mh2] ; delay(3) ;}//-----shi---------if(r==6){P0=a[ml3] ;delay(3) ;}if(r==7){P0=a[mh3] ;delay(3) ;}delay(3);}}}//********DS1302读写程序************ void w(uchar u) //写入1位字节{uchar i;ACC = u;for(i=8; i>0; i--){IO = ACC0;CLK = 1;CLK = 0;ACC = ACC >> 1;}}uchar r(void) //读出1位字节{uchar i;for(i=8; i>0; i--){ACC = ACC >>1;ACC7 = IO;CLK = 1;CLK = 0;}return(ACC);}void W1302(uchar ucAddr, uchar ucDa){RST = 0;CLK = 0;RST = 1;w(ucAddr); // 地址，命令w(ucDa); //写1Byte数据CLK = 1;RST = 0;}void wclock(uchar *p) //写入时钟多字节数据{uchar i;// W1302(0x80,0x00); //停止时钟W1302(0x8e,0x00); // 允许写RST=0;CLK=0;RST=1;w(0xbe); //写多字节命令for(i=8;i>0;i--){w(*p); //按数组指针逐个写入,写入数据在主函数调用时指向b数组p++;}W1302(0x00,0x50); //启动定时器CLK=1;RST=0;}void rclock(uchar *p) //读出时钟多字节数据{uchar i;RST=0;CLK=0;RST=1;w(0xbf);for(i=7;i>0;i--){*p=r();p++;}CLK=1;RST=0;}void main(void){uchar mh,ml,fh,fl,sh,sl,z,v,q,e,y,t,k; wclock(b);while(1){rclock(c);mh=(c[0]&0xf0)>>4;ml=c[0]&0x0f;fh=(c[1]&0xf0)>>4;fl=c[1]&0x0f;sh=(c[2]&0xf0)>>4;sl=c[2]&0x0f;display(mh,ml,fh,fl,sh,sl);if(mh==3&&ml==0) { for(k=0;k<3;k++) {z=(c[3]&0xf0)>>4; v=c[3]&0x0f;q=(c[4]&0xf0)>>4; e=c[4]&0x0f;y=(c[6]&0xf0)>>4; t=c[6]&0x0f; display(z,v,q,e,y,t); } }}}。

#ifndef _1602_yejing_#define _1602_yejing_#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit lcden=P3^4;sbit lcdrs=P3^5;void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com) {lcdrs=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date){lcdrs=1;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void write_lcd(uchar x,char *cha){ uchar length,i=0;write_com(x);for(length=0;cha[length]!=0;length++);for(i=0;i<length;i++){write_data(cha[i]);delay(5);}}void write_bcd(uchar cha){uchar ch1,ch2;ch1=(cha&0x0f)+'0';ch2=((cha>>4)&0x0f)+'0';write_data(ch2);write_data(ch1);}void write_fd(float t)//显示float型函数{ uchar s1,s2,s3,s4;uint tt;tt=t*100;s1=tt/1000;s1+=0x30;s2=tt%1000/100;s2+=0x30;s3=tt%1000%100/10;s3+=0x30;s4=tt%10;s4+=0x30;write_data(s1);write_data(s2);write_data(46);write_data(s3);write_data(s4);}void init(){lcden=0;write_com(0x38);//设置16*2显示write_com(0x0c);//设置开显示，不显示光标write_com(0x06);//写一个字符后地址指针加1write_com(0x01);//显示清0，数据指针清0}#endif/**************************************************************************THE REAL TIMER DS1302 DRIVER LIBCOPYRIGHT (c) 2010 BY ZYK.-- ALL RIGHTS RESERVED --File Name: DS1302.hAuthor: ZHANG YUAN KECreated: 2010/06/21Modified: NORevision: 1.0***************************************************************************/ #ifndef _DS1302_2010_06_21_#define _DS1302_2010_06_21_sbit SCLK = P1^6; //实时时钟时钟线引脚sbit DIO = P1^7; //实时时钟数据线引脚sbit CE = P1^5; //实时时钟复位线引脚sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;char sec,min,hour,day,mon,week,year;char *tab[7]={"Sun","Mon","Tue","Wed","Thu","Fri","Sat",};void write_1302(uchar add,uchar dat){uchar i;ACC=add;CE=0;SCLK=0;CE=1;for(i=0;i<8;i++){DIO=ACC0;SCLK=1;SCLK=0;ACC>>=1;}ACC=dat;for(i=0;i<8;i++){DIO=ACC0;SCLK=1;SCLK=0;ACC>>=1;}CE=0;}uchar read_1302(uchar add){uchar i;ACC=add;CE=0;SCLK=0;CE=1;for(i=8;i>0;i--) // 为什么不能for(i=0;i<8;i++) 又为什么用我写的函数不能改时间！！！！！！！！！！！！{DIO=ACC0;SCLK=1;ACC>>=1;SCLK=0;}for(i=8;i>0;i--){ ACC>>=1;ACC7=DIO;SCLK=1;SCLK=0;}return(ACC);CE=0;}void inputbyte(uchar d) //实时时钟写入一字节(内部函数){uchar i;ACC=d;for(i=8;i>0;i--){DIO=ACC0; //相当于汇编中的RRCSCLK=1;SCLK=0;ACC>>=1;}}uchar outputbyte() //实时时钟读取一字节(内部函数){uchar i;for(i=8; i>0; i--){ACC=ACC>>1; //相当于汇编中的RRCACC7=DIO;SCLK=1;SCLK=0;}return(ACC);}void write_1302(uchar add,uchar dat) //ucAddr: DS1302地址, ucData: 要写的数据{CE=0;SCLK=0;CE=1;inputbyte(add); // 地址，命令inputbyte(dat); // 写1Byte数据CE=0;}uchar read_1302(uchar add) //读取DS1302某地址的数据{uchar dat;CE=0;SCLK=0;CE=1;inputbyte(add); // 地址，命令dat=outputbyte(); // 读1Byte数据CE=0;return(dat);}void setprotect(bit flag){if(flag)write_1302(0x8e,0x80);elsewrite_1302(0x8e,0x00);}void gettime_1302(){sec=read_1302(0x81);min=read_1302(0x83);hour=read_1302(0x85);day=read_1302(0x87);mon=read_1302(0x89);week=read_1302(0x8b);year=read_1302(0x8d);}void stop_time(bit flag) // 是否将时钟停止{unsigned char dat;dat=read_1302(0x81);setprotect(0);if(flag)write_1302(0x80, dat|0x80);elsewrite_1302(0x80, dat&0x7F);}void init_1302(){uchar second=read_1302(0x81);if(second&0x80)write_1302(0x80,0);}/****************************************************************************** **void BurstWrite1302(unsigned char *pWClock) //往DS1302写入时钟数据(多字节方式) {unsigned char i;Write1302(0x8e,0x00); // 控制命令,WP=0,写操作?DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(0xbe); // 0xbe:时钟多字节写命令for (i = 8; i>0; i--) //8Byte = 7Byte 时钟数据+ 1Byte 控制{DS1302InputByte(*pWClock); // 写1Byte数据pWClock++;}DS1302_CLK = 1;DS1302_RST = 0;}void BurstRead1302(unsigned char *pRClock) //读取DS1302时钟数据(时钟多字节方式) {unsigned char i;DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(0xbf); // 0xbf:时钟多字节读命令for (i=8; i>0; i--){*pRClock = DS1302OutputByte(); // 读1Byte数据pRClock++;}DS1302_CLK = 1;DS1302_RST = 0;}******************************************************************************* */#endif#include "1602.h"#include "DS1302.h"sbit set=P3^2;sbit jia1=P3^0;sbit jian1=P3^1;uchar bcdtoasc(uchar cha){return ((cha/16)*10+(cha%16));}uchar asctobcd(uchar cha){return ((cha/10)*16+(cha%10));}void disp_week(){ switch(week){case 1:{write_lcd(0xcd,tab[0]); break;}case 2:{write_lcd(0xcd,tab[1]); break;}case 3:{write_lcd(0xcd,tab[2]); break;}case 4:{write_lcd(0xcd,tab[3]); break;}case 5:{write_lcd(0xcd,tab[4]); break;}case 6:{write_lcd(0xcd,tab[5]); break;}case 7:{write_lcd(0xcd,tab[6]); break;}}}void disp_time(){write_com(0x87);write_bcd(year);write_com(0x8a);write_bcd(mon);write_com(0x8d);write_bcd(day);write_com(0xc5);write_bcd(hour);write_com(0xc8);write_bcd(min);write_com(0xcb);write_bcd(sec);disp_week();}void keyscan(){jia1=1;jian1=1;stop_time(1);if(set==0){delay(10);if(set==0) {delay(200); slect++;}if(slect==8) {slect=0; stop_time(0);write_com(0x0c);} }if(slect){switch(slect){ case 1:{write_com(0xcb);write_com(0x0d);if(jia1==0){delay(10);if(jia1==0){delay(200);sec=read_1302(0x81);sec=sec&0x7f;sec=bcdtoasc(sec);sec+=1;if(sec==60)sec=0;sec=asctobcd(sec);write_1302(0x80,sec);write_com(0x0c);write_bcd(sec);}}if(jian1==0){delay(10);if(jian1==0){ delay(200);sec=read_1302(0x81);sec=sec&0x7f;sec=bcdtoasc(sec);sec-=1;if(sec<0)sec=59;sec=asctobcd(sec);write_1302(0x80,sec);write_com(0x0c);write_bcd(sec);}}break;}case 2:{write_com(0xc8);write_com(0x0d);if(jia1==0){delay(10);if(jia1==0){delay(200);min=read_1302(0x83);min=bcdtoasc(min);min+=1;if(min==60)min=0;min=asctobcd(min);write_1302(0x82,min);write_com(0x0c);write_bcd(min);}}if(jian1==0){delay(10);if(jian1==0){ delay(200);min=read_1302(0x83);min=bcdtoasc(min);min-=1;if(min<0)min=59;min=asctobcd(min);write_1302(0x82,min);write_com(0x0c);write_bcd(min);}}break;}case 3:{write_com(0xc5);write_com(0x0d);if(jia1==0){delay(10);if(jia1==0){delay(200);hour=read_1302(0x85);hour=bcdtoasc(hour);hour+=1;if(hour==24)hour=0;hour=asctobcd(hour);write_1302(0x84,hour);write_com(0x0c);write_bcd(hour);}}if(jian1==0){delay(10);if(jian1==0){ delay(200);hour=read_1302(0x85);hour=bcdtoasc(hour);hour-=1;if(hour<0)hour=23;hour=asctobcd(hour);write_1302(0x84,hour);write_com(0x0c);write_bcd(hour);}}break;}case 4:{write_com(0x8d);write_com(0x0d);if(jia1==0){delay(10);if(jia1==0){delay(200);mon=read_1302(0x89);year=read_1302(0x8d);day=read_1302(0x87);day=bcdtoasc(day);day+=1;year=bcdtoasc(year);if(year%4==0){if(mon==2){if(day==29)day=1;}else if(day==30)day=1;}else{ switch(mon){case 1:{if(day==32)day=1;break;}case 2:{if(day==30)day=1;break;}case 3:{if(day==32)day=1;break;}case 4:{if(day==31)day=1;break;}case 5:{if(day==32)day=1;break;}case 6:{if(day==31)day=1;break;}case 7:{if(day==32)day=1;break;}case 8:{if(day==32)day=1;break;}case 9:{if(day==31)day=1;break;}case 0x10:{if(day==32)day=1;break;}case 0x11:{if(day==31)day=1;break;}case 0x12:{if(day==32)day=1;break;}}if(mon==1|mon==3|mon==5|mon==7|mon==8|mon==0x10|mon==0x12) if(day==32)day=0; */if(mon==4|mon==6|mon==9|mon==0x11){if(day==31)day=1;}else if(day==32)day=1;}day=asctobcd(day);write_1302(0x86,day);write_com(0x0c);write_bcd(day);}}if(jian1==0){delay(10);if(jian1==0){ delay(200);day=read_1302(0x87);day=bcdtoasc(day);day-=1;if(day<1){ mon=read_1302(0x89);year=read_1302(0x8d);switch(mon){ case 0x01: {day=31; break;}case 0x02: {day=29; break;}case 3: {day=31; break;}case 4: {day=30; break;}case 5: {day=31; break;}case 6: {day=30; break;}case 7: {day=31; break;}case 8: {day=31; break;}case 9: {day=30; break;}case 0x10: {day=31; break;}case 0x11: {day=30; break;}case 0x12: {day=31; break;}}year=bcdtoasc(year);if(year%4==0)if(mon==2)day=28;}day=asctobcd(day);write_1302(0x86,day);write_com(0x0c);write_bcd(day);}}break;}case 5:{write_com(0x8a);write_com(0x0d);if(jia1==0){delay(10);if(jia1==0){delay(200);mon=read_1302(0x89);mon=bcdtoasc(mon);mon+=1;if(mon==13)mon=1;mon=asctobcd(mon);write_1302(0x88,mon);write_com(0x0c);write_bcd(mon);}}if(jian1==0){delay(10);if(jian1==0){ delay(200);mon=bcdtoasc(mon);mon-=1;if(mon<1)mon=12;mon=asctobcd(mon);write_1302(0x88,mon);write_com(0x0c);write_bcd(mon);}}break;}case 6:{write_com(0x87);write_com(0x0d);if(jia1==0){delay(10);if(jia1==0){delay(200);year=read_1302(0x8d);year=bcdtoasc(year);year+=1;if(year==100)year=0;year=asctobcd(year);write_1302(0x8c,year);write_com(0x0c);write_bcd(year);}}if(jian1==0){delay(10);if(jian1==0){ delay(200);year=read_1302(0x8d);year=bcdtoasc(year);year-=1;if(year<0)year=99;year=asctobcd(year);write_com(0x0c);write_bcd(year);}}break;}case 7:{write_com(0xcd);write_com(0x0d);if(jia1==0){delay(10);if(jia1==0){delay(200);week=read_1302(0x8b);week=bcdtoasc(week);week+=1;if(week==8)week=1;week=asctobcd(week);write_1302(0x8a,week);write_com(0x0c);disp_week();/* switch(week){case 1:{write_lcd(0xcd,tab[0]); break;}case 2:{write_lcd(0xcd,tab[1]); break;}case 3:{write_lcd(0xcd,tab[2]); break;}case 4:{write_lcd(0xcd,tab[3]); break;}case 5:{write_lcd(0xcd,tab[4]); break;}case 6:{write_lcd(0xcd,tab[5]); break;}case 7:{write_lcd(0xcd,tab[6]); break;}} */}}if(jian1==0){delay(10);if(jian1==0){ delay(200);week=read_1302(0x8b);week=bcdtoasc(week);week-=1;if(week<1)week=7;week=asctobcd(week);write_1302(0x8a,week);write_com(0x0c);disp_week();/* switch(week){case 1:{write_lcd(0xcd,tab[0]); break;}case 2:{write_lcd(0xcd,tab[1]); break;}case 3:{write_lcd(0xcd,tab[2]); break;}case 4:{write_lcd(0xcd,tab[3]); break;}case 5:{write_lcd(0xcd,tab[4]); break;}case 6:{write_lcd(0xcd,tab[5]); break;}case 7:{write_lcd(0xcd,tab[6]); break;} } */}}break; }}}}main(){init();init_1302();write_lcd(0x80,"DATE:20 - -");write_lcd(0x80+0x40,"TIME: : :");while(1){gettime_1302();set=1;if(set==0){delay(10);if(set==0){delay(200);slect++;}}while(slect)keyscan();disp_time();delay(30);}}。

STC12C5A08AD 单片机DS1302 时钟芯片LCD1602 液晶显示#include <stc12c5a08ad.h> //stc单片机专用的头文件#include <reg52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define ulong unsigned long#define dat P0 //定义LCD1602的数据口为P0 void delay(unsigned int xms ); //声明延时函数void delay2(unsigned int xms);void display(void); //显示程序void keyscan(void);sbit key0=P2^0;sbit key1=P2^1;sbit key2=P2^2;sbit key3=P2^3;sbit beep=P3^4;/****ds1302****/#define DS1302_SECOND_WRITE 0x80#define DS1302_MINUTE_WRITE 0x82#define DS1302_HOUR_WRITE 0x84#define DS1302_DAY_WRITE 0x86#define DS1302_MONTH_WRITE 0x88#define DS1302_WEEK_WRITE 0x8A#define DS1302_YEAR_WRITE 0x8Cvoid Set_MIN(uchar s);void Set_HR(uchar s);void Init_DS1302(void) ;void DS1302WriteByte(uchar dat);void DS1302Write(uchar cmd,uchar dat);uchar DS1302Read(uchar cmd);uchar DS1302Read_1(uchar cmd);uchar DS1302ReadByte();uchar DS1302ReadByte_1();sbit RST=P1^4;sbit SCLK=P3^6;sbit SDA=P3^7;/*** lcd1206***/sbit rs=P1^0; //定义RS口为P10sbit rw=P1^1; //定义RW口为P11sbit e=P1^2; //定义E口为P12void xianshi_sfm(uchar wei,uchar dat);void shj_1602(uchar a); //液晶写数据程序void int_1602(void); //液晶初始化void zhl_1602(uchar a); //液晶写指令程序uchar a,b,c,d;uchar code table0[7]={"time is"}; //定义LCD1602显示2行的字符uchar code table3[10]={"0123456789"};uchar code table4[1]={":"};/**************延时函数*****************/void delay(unsigned int xms) //延时函数，{unsigned int i,j ;for(i=xms;i>0;i--)for(j=110;j>0;j--);}/*****************LCD1602 显示程序******************************/void zhl_1602(uchar a) //写指令到LCM程序{// busy_1602(); //查询忙碌标志信号程序e=0;rs=0;rw=0;e=1;dat=a;delay(5);e=0;}void shj_1602(uchar a) //写数据到LCM程序{// busy_1602(); //查询忙碌标志信号程序e=0;rs=1;rw=0;e=1;dat=a;delay(5);e=0;}void int_1602(void) //启动LCM程序{zhl_1602(0x38); // 设置显示模式，数据接口位数zhl_1602(0x0c); // 设置显示开关，是否显示光标，是否闪动光标zhl_1602(0x06); // 设置光标移动方向左或右，设置所有文字是否移动}/*****************液晶LCD1602显示主程序程序***********/void display(void) //液晶显示程序{uchar i,ri,yue,nian; //定义计数值int_1602(); //初始化1602zhl_1602(0x80);delay(5); //写指令(11000000) 指定从第一行指针位置开始写for(i=0;i<7;i++) //发送数据第一行time is:{shj_1602(table0[i]);delay(5);}zhl_1602(0x80+10);delay(5); //for(i=0;i<1;i++) //发送数据第一行时间显示的“: ”{shj_1602(table4[i]);delay(5);}zhl_1602(0x80+13);delay(5); //for(i=0;i<1;i++) //发送数据第一行时间显示的“: ”{shj_1602(table4[i]);delay(5);}a=(DS1302Read(0x81)/16)*10+(DS1302Read(0x81)%16); //转换为十进制c=(DS1302Read(0x83)/16)*10+(DS1302Read(0x83)%16);d=(DS1302Read(0x85)/16)*10+(DS1302Read(0x85)%16);ri=(DS1302Read(0x87)/16)*10+(DS1302Read(0x87)%16);yue=(DS1302Read(0x89)/16)*10+(DS1302Read(0x89)%16);nian=(DS1302Read(0x8d)/16)*10+(DS1302Read(0x8d)%16);xianshi_sfm(8,d); // 时钟显示时delay(20);xianshi_sfm(11,c); // 时钟显示分delay(20);xianshi_sfm(14,a); // 时钟显示秒delay(20);xianshi_sfm(0X48,ri); // day 0X48 为换第二行写入显示年月日delay(20);xianshi_sfm(0X45,yue); // yuedelay(20);xianshi_sfm(0X42,nian); // niandelay(20);xianshi_sfm( 0x40,20); // 显示20 xx 年份的前缀}/*****时间显示子程序***/void xianshi_sfm(uchar wei,uchar dat){uchar shi,ge;shi=dat/10;ge=dat%10;zhl_1602(0x80+wei);//第一行显示+位选择delay(5);shj_1602(table3[shi]);delay(5);shj_1602(table3[ge]);delay(5);}/*************DS1302程序*************** /cmd: 要写入的控制字节dat: 读取的数据******uchar DS1302Read_1(uchar cmd)//十二小时制调用{uchar dat;RST=0; //////// 初始CE 线置为0SCLK=0; //////// 初始时钟线置为0RST=1; //////// 初始CE 置为 1 ，传输开始DS1302WriteByte(cmd); //////// 传输命令字，要读取的时间dat=DS1302ReadByte_1(); //////// 读取要得到的时间SCLK=1; //////// 时钟线拉高RST=0; //////// 读取结束，CE 置为0 ，结束数据的传输return dat; //////// 返回得到的时间/ / / / 日期}/********** 读操作************/uchar DS1302ReadByte_1() //十二小时制调用{uchar i,dat,dat1,dat2;delay(2);for(i=0;i<8;i++){dat>>=1; //////// 要返回的数据左移一位if(SDA==1) //////// 当数据线为高时，证明该位数据为1dat|=0x80; //////// 要传输数据的当前值置为1, 若不是则为0SCLK=1; // 拉高时钟线delay(5);SCLK=0; //////// 制造下降沿delay(5);}// RST=0; //////// 初始CE 线置为0dat1=dat-0x80; // -0x80 是设置12小时制后去掉”DS1302_HOUR_WRITE 0x84“设置的最高位1 以免影响取值错误否则时显示错误dat2=dat1/16; //数据进制转换dat1=dat1%16; //十六进制转十dat1=dat1+dat2*10;return (dat1); //////// 返回读取出的数据}/********** 读操作************/uchar DS1302Read(uchar cmd) //二四小时制调用{uchar dat;RST=0; //////// 初始CE 线置为0SCLK=0; //////// 初始时钟线置为0RST=1; //////// 初始CE 置为 1 ，传输开始DS1302WriteByte(cmd); //////// 传输命令字，要读取的时间dat=DS1302ReadByte(); //////// 读取要得到的时间SCLK=1; //////// 时钟线拉高RST=0; //////// 读取结束，CE 置为0 ，结束数据的传输return dat; //////// 返回得到的时间/ / / / 日期}/****写数据***/void DS1302Write(uchar cmd, uchar dat){RST=0; //////// 初始CE 线置为0SCLK=0; //////// 初始时钟线置为0RST=1; //////// 初始CE 置为1 ，传输开始DS1302WriteByte(cmd);DS1302WriteByte(dat); //////// 写入要修改的时SCLK=1; //////// 时钟线拉高RST=0; //////// 读取结束，CE 置为0 ，}/*******写操作*******/void DS1302WriteByte(uchar dat){uchar i;SCLK=0; //////// 初始时钟线置为0delay(5);for(i=0;i<8;i++) //////// 开始传输8 个字节的数据{SDA=dat&0x01; //////// 取最低位，注意DS130的数据和地址都是从最低位开始传输的delay(5);SCLK=1; //////// 时钟线拉高，制造上升沿，SDA 的数据被传输delay(5);SCLK=0; //////// 时钟线拉低，为下一个上升沿做准备dat>>=1; //////// 数据右移一位，准备传输下一位数据}// RST=0; //////// 初始CE 线置为0}/********** 读操作************/uchar DS1302ReadByte() //二四小时制调用{uchar i,dat;delay(2);for(i=0;i<8;i++){dat>>=1; //////// 要返回的数据左移一位if(SDA==1) //////// 当数据线为高时，证明该位数据为1dat|=0x80; //////// 要传输数据的当前值置为1, 若不是则为0SCLK=1; // 拉高时钟线delay(5);SCLK=0; //////// 制造下降沿delay(5);}RST=0; //////// 初始CE 线置为0return (dat); /}/*******DS1302初始化***********/void Init_DS1302(void){DS1302Write(0x8e,0x00); //////// 写保护关DS1302Write(DS1302_SECOND_WRITE,0x55); //////// 初始秒值为55DS1302Write(DS1302_MINUTE_WRITE,0x59); //////// 初始分钟值为59DS1302Write(0x84,0x23);////////24小时模式///若设置（0X84 0X92）初始为12小时模式,初始时间为12点，读程序时调用uchar DS1302Read_1(uchar cmd)DS1302Write(DS1302_DAY_WRITE,0x18); //年月日星期初值设置DS1302Write(DS1302_MONTH_WRITE,0x05);DS1302Write(DS1302_YEAR_WRITE,0x13);DS1302Write(DS1302_WEEK_WRITE,0x06);DS1302Write(0xc0,0xf0); //////// 初始化一次标示DS1302Write(0x8e,0x80); //开启写入保护}//主程序void main(){Init_DS1302();delay(5);while(1){display(); // 显示keyscan();}}/*****键控设置时间程序调整时，分的显示值可对时间校准***/void Set_MIN(uchar s) //1为分钟加，0为分钟减{unsigned char temp;DS1302Write(0x8E,0x00);//去除写保护temp=DS1302Read(0x83);if(s){temp+=1;if(temp>0x59)temp=0;if((temp&0x0f)>0x09) //if(temp%0x10>0x09) 当低四位大于9时temp=(temp+16)&0xf0; // temp=((temp+0x10) & 0xf0);高四位进1位低四位归零}else{if(temp>0) //temp-=1;else //TEMP 等于0 时；·temp=0x59;if((temp%0x10)>0x09) //减到低位为0后再减一次低位为1111，为15 取余运算后大于9 ，同时高位被低位借位减1，降了一个十位数temp=(temp&0xf0+0x09); //temp=((temp/0x10)*0x10 + 0x09) 则取高位值，低位置9，从而达到0至9循环}DS1302Write(0x82,temp);DS1302Write(0x8e,0x80);}void Set_HR(uchar s) //1为小时加，0为小时减{unsigned char temp;DS1302Write(0x8E,0x00);//去除写保护temp=DS1302Read(0x85);//小时数保存在低5位// temp<<=3;// temp>>=3;if(s){temp+=1;if(temp==0x0a) //加到0000 1010 时分位不需要10 手动加一操作时是按照2进制加一，芯片自动运行时按照BCD码进位的即低四位到9后加1 ，进位至高四位加1temp=0x10; //进一至十位BCD码if(temp==0x1a)temp=0x20;if(temp==0x24)temp=0;}else{ temp-=1;if(temp==0xff) //当为00000000 再减一位变成0XFFtemp=0x23; //改变0XFF 为自己需要的0X23 .3.2.1.0.23.22............... 循环调整if(temp==0x1f) //当20 （0010 0000）再减1时其实际值是0X1F(0001 1111 )temp=temp&0xf0+0x09; //舍弃低四位的值将其个位置9if(temp==0x0f)temp=0x09;}DS1302Write(0x84,temp);DS1302Write(0x8e,0x80); //写保护启动}void keyscan(){if(key0==0){delay(2);if(key0==0){ //分减更改Set_MIN(0);while(!key0);}}if(key1==0){delay(2);if(key1==0){ //分加更改Set_MIN(1);while(!key1);}}if(key2==0){delay(2);if(key2==0)Set_HR(0); //时减更改while(!key2);}if(key3==0){delay(2);if(key3==0)Set_HR(1); //时加更改while(!key3);}}。

/*============================================================使用1602液晶显示DS1302+c51时钟[注:AT89C51使用12M晶振]=============================================================*/#include <AT89x51.h>#include <string.h>#include < intrins.h >#define delayNOP(>。

{_nop_(> 。

_nop_(> 。

_nop_(> 。

_nop_(> 。

} 。

#define LCM_RW P2_5 //定义引脚#define LCM_RS P2_4#define LCM_E P2_6#define LCM_Data P0#define Busy 0x80 //用于检测LCM状态字中的Busy标识#define uchar unsigned char#define uint unsigned intsbit T_CLK=P3^5。

sbit T_IO =P3^6。

sbit T_RST=P3^7。

sbit ACC0=ACC^0。

sbit ACC7=ACC^7。

sbit LED=P1^6。

//背光灯输出(因本实验板无此功能所以此项功能无效>sbit system=P2^0。

//模式sbit TimerUp=P2^2。

//时间减sbit TimerDown=P2^1。

//时间加sbit k1=P2^3。

sbit k2=P2^7。

sbit k3=P3^0。

sbit k4=P3^1。

sbit D1=P3^2。

sbit D2=P3^3。

sbit D3=P3^4。

sbit Speaker=P1^5。

//蜂鸣器sbit ds18b20=P1^7。

#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit k1=P1^0; //开关的位置sbit k2=P1^1;sbit k3=P1^2;sbit k4=P1^3;sbit clk=P3^6; //时钟线sbit en=P3^5; //使能端sbit io=P3^4; //DS1302的IO口sbit lcden=P2^7; //液晶使能端sbit lcdrd=P2^6; //数据命令端sbit lcdwr=P2^5; //读写选择端sbit beep=P2^4; //蜂鸣器位置bit flag; //按键标志位uchar code t[]="LCD LOCK"; //第一行显示字符uchar code b[]="****"; //第二行显示字符uchar c[8] ={0x00}; //定义显示缓冲区uchar d[7] ={0,0,0x12,0,0,0,0}; //DS1302时间缓冲区，存放秒、分、时、日、月、uchar e[2]={0}; //用来存放分钟小时的中间值void delay(uint x) //延时函数{ uint i,j;for(i=0;i<x;i++)for(j=0;j<115;j++); //延时X*MS}void write_com(uchar com) //命令函数{ lcdrd=0; //选择命令端P0=com; //要写的命令送到P0口delay(5);lcden=1; //开启使能端delay(5);lcden=0; //关闭使能端}void write_data(uchar dat) //数据函数{ lcdrd=1; //数据选择端P0=dat;delay(5);lcden=1; //开使能delay(5);lcden=0;}bit busy() //忙碌检查函数{ bit result;lcdrd=0;lcdwr=1;lcden=1;_nop_(); //延时几微秒_nop_();_nop_();_nop_();result=(bit)(P0&0x80);lcden=0;return result;}void lcdclr() //LCD清屏函数{ write_com(0x01); //清零显示，数据指针清零delay(5);}void init() //初始化函数{ delay(15);write_com(0x38); //16*2显示，5*7点阵，8位数据delay(15);write_com(0x38);write_com(0x06); //写一个字符地址指针加1 delay(5);write_com(0x0c); //设置显示，不显示光标delay(5);write_com(0x01); //显示清零，数据指针清零}void write_byte(uchar date) //写一个字节函数{ uchar i;for(i=0;i<8;i++){ clk=0; //低电平改变数据if(date&0x01)io=1;elseio=0;clk=1; //高电平写入1302_nop_();date=date>>1;}}uchar read_byte() //读一个字节函数{uchar i,temp=0;io=1;for(i=0;i<7;i++){clk=0;if(io==1)temp=temp|0x80;elsetemp=temp&0x7f;clk=1; //产生下跳沿temp=temp>>1;}return temp;}void write1302(uchar com,uchar dat) //写1302函数在某个地址写数据{ clk=0;en=1;write_byte(com);write_byte(dat);clk=0;en=0;}uchar read1302(uchar add) //读1302函数，从地址读数据{ uchar d;clk=0;en=1;write_byte(add); //先写地址d=read_byte(); //后读数据clk=0;en=0;return d;}void set1302(uchar add,uchar *p,uchar n) //时间初始化{ write1302(0x80,0x00); //写控制，允许写操作for(;n>0;n--){ write1302(add,*p);p++;add=add+2;}write1302(0x8e,0x80); //写保护，不允许写操作}void get1302(uchar add,uchar *p,uchar n) //读取当前数据{ for(;n>0;n--){ *p=read1302(add);p++;add=add+2;}}void init1302() //初始化1302函数{ en=0;clk=0;write1302(0x80,0x00); //写秒寄存器write1302(0x90,0xab); //写充电器write1302(0x8e,0x80); //写保护，禁止写}void BEEP() //蜂鸣器函数{ beep=0; //响蜂鸣器delay(100); //响0.1sbeep=1;delay(100);}void lcdcon(uchar m1,m2,m3) //将数据转化成适合LCD显示的数据{ c[0]=m1/10+0x30; //小时十位数据c[1]=m1%10+0x30; //小时个位数据c[2]=m2/10+0x30; //分钟十位数据c[3]=m2%10+0x30; //分钟个位数据c[4]=m3/10+0x30; //秒十位c[5]=m3%10+0x30; //秒个位}void lcddis() //LCD显示函数{ write_com(0x44|0x80); //第二行第四列write_data(c[0]); //小时十位write_data(c[1]); //小时个位write_data(':'); //显示：write_data(c[2]); //显示分钟十位write_data(c[3]); //显示分钟个位write_data(':');write_data(c[4]); //显示秒十位write_data(c[5]); //显示秒个位}void keyscan() //按键函数{ uchar fen,shi; //定义两个16位分钟和小时write1302(0x8e,0x00); //1302写保护，允许写write1302(0x80,0x80); //时钟停止运行if(k2==0) //按键2被按下{ d elay(10); //去抖动if(k2==0) //确认被按下{ while(!k2); //等待按键释放BEEP(); //蜂鸣器函数d[2]=d[2]+1; //小时加1if(d[2]==24) //满24清零d[2]=0;shi=d[2]/10*16+d[2]%10; //将小时转化成16进制write1302(0x84,shi); //调整后写入1302}}if(k3==0) //按键3被按下{ delay(10); //抖动if(k3==0) //确认被按下{ while(!k3); //等待按键放开BEEP(); //蜂鸣器函数d[1]=d[1]+1; //分钟加1if(d[1]==60) //满60清零d[1]=0;fen=d[1]/10*16+d[1]%10; //将分钟转化为16进制write1302(0x82,fen); //调整后，写入1302}}if(k4==0) //按键4被按下{ d elay(10); //去抖动if(k4==0) //确认被按下{ while(!k4); //等待按键释放BEEP(); //蜂鸣器函数write1302(0x80,0x00); //调整后，启动时钟运行write1302(0x8e,0x80); //写保护，禁止写flag=0; //按键1标志位清零}}}void gettime() //读取当前时间，转化为10进制{ uchar miao,fen,shi;write1302(0x8e,0x00); //控制命令，0表示允许写write1302(0x90,0xab); //电流控制miao=read1302(0x81); //读取秒fen=read1302(0x83); //读取分shi=read1302(0x85); //读取小时d[0]=miao/16*10+miao%16; //转化为10进制d[1]=fen/16*10+fen%16; //转化为10进制d[2]=shi/16*10+shi%16; //转换为10进制}void main() //主函数{ uchar i;P0=0xff;P2=0xff;init1302(); //1302初始化函数lcdclr(); //1302清屏函数write_com(0x00|0x80); //第一行第0列i=0;while(t[i]!=0){ write_data(t[i]); //第一个字符显示i++;}write_com(0x40|0x80); //第二行显示第0列i=0;while(b[i]!=0);{ write_data(b[i]);i++;}init1302();while(1){ gettime();if(k1==0) //按键1按下{ delay(10); //去抖动if(k1==0) //确认按下{ while(!k1); //等待按键释放BEEP(); //蜂鸣器函数flag=1; //按键1标志位置位，进行时钟调整}}if(flag==1) //如为1，则进行调整keyscan();lcdcon(d[2],d[1],d[0]); //将1302的数据送到函数转换lcddis(); //调整LCD显示，显示小时，分钟，秒}}。

#define uchar unsigned char #define uint unsigned int#include"define.h"//*****寄存器宏定义*************************//#define second_w0x80#define minute_w0x82#define hour_w0x84#define day_w0x86#define month_w0x88#define week_w0x8A#define year_w0x8C#define second_r0x81#define minute_r0x83#define hour_r0x85#define day_r0x87#define month_r0x89#define week_r0x8B#define year_r0x8D#define control_reg0x8E#define charge_reg0x90#define clock_burst_reg0xB0#define ram_base_reg0xC0#define ram_00xC0#define ram_10xC2#define ram_20xC4#define ram_burst_reg0xF0//*****端口宏定义***************************//#define ds_rst_dir P5DIR|=BIT2//P5.2 #define ds_rst0P5OUT&=~BIT2#define ds_rst1P5OUT|=BIT2#define ds_data_out P5DIR|=BIT1//P5.1 #define ds_data_in P5DIR&=~BIT1#define ds_data_get(P5IN&BIT1)#define ds_data0P5OUT&=~BIT1#define ds_data1P5OUT|=BIT1#define ds_sclk_dir P5DIR|=BIT0//P5.0 #define ds_sclk0P5OUT&=~BIT0#define ds_sclk1P5OUT|=BIT0void init_ds1302();void write_reg_ds1302(uchar cmd,uchar*time);void write_byte_ds1302(uchar byte);void read_reg_ds1302(uchar cmd,uchar*time);uchar read_byte_ds1302();uchar bcd2hex(uchar value);#include"msp430x14x.h"#include"ds1302.h"uchar clock_12=0;uchar clock_am=0;//**********************************************////函数名称：void init_ds1302()//函数功能：初始化时间芯片DS1302//传入参数：无//返回参数：无//编写时间：2010-06-01//**********************************************//void init_ds1302(){uchar ss[2],i;ds_rst_dir;//定义MCU相应IO口方向，此为输出方向ds_sclk_dir;//定义MCU相应IO口方向，此为输出方向ds_rst0;//复位脚，低ds_sclk0;//串行时钟，低ds_data0;//数据IO，低read_reg_ds1302(0x81,(uchar*)&i);//读秒寄存器if(i&0x80)//秒寄存器第七位为1，此时DS1302处于低功耗状态，未运行{//将秒寄存器的第七位改为0，启动DS1302i=0;write_reg_ds1302(0x8E,(uchar*)&i);//写控制寄存器，将WP为置零，允许写操作i=0;write_reg_ds1302(0x80,(uchar*)&i);//写秒寄存器，写入0i=0xA5;write_reg_ds1302(0x90,(uchar*)&i);//写充电寄存器，10101001 }//1010，固定组合，1001，内部串入二极管和2K的电阻read_reg_ds1302(0xC1,(uchar*)&i);//读第二个RAM寄存器的数据ss[0]=i;read_reg_ds1302(0xC3,(uchar*)&i);//读第四个RAM寄存器的数据ss[1]=i;if((ss[0]==5)&&(ss[1]==8)){}//若为5和8，说明已经做过初始化else//否则进行初始化{//5和8是设定的标志，并非必须是这两个数i=0;write_reg_ds1302(control_reg,(uchar*)&i);//控制寄存器写入0，取消写保护i=0;write_reg_ds1302(second_w,(uchar*)&i);//秒设定为0i=0;write_reg_ds1302(minute_w,(uchar*)&i);//分钟设定为0i=0;write_reg_ds1302(hour_w,(uchar*)&i);//小时设定为0i=1;write_reg_ds1302(day_w,(uchar*)&i);//日期设定为1i=1;write_reg_ds1302(month_w,(uchar*)&i);//月份设定为1i=10;write_reg_ds1302(year_w,(uchar*)&i);//年份设定为2010i=0;write_reg_ds1302(0x8E,(uchar*)&i);//控制寄存器写入0i=0xA5;write_reg_ds1302(0x90,(uchar*)&i);//充电寄存器写入0xA5i=5;write_reg_ds1302(0xC0,(uchar*)&i);//第一个RAM写入5i=8;write_reg_ds1302(0xC2,(uchar*)&i);//第三个RAM写入8 }}//**********************************************////函数名称：void write_reg_ds1302(...)//函数功能：写DS1302寄存器//传入参数：cmd要写入的寄存器//time待写入的时间//返回参数：无//编写时间：2010-06-01//**********************************************//void write_reg_ds1302(uchar cmd,uchar*time){clock_12=0;//24小时clock_am=0;//上午if(cmd==hour_w)//若写入的是小时寄存器{if(clock_12)//若为12小时模式{if(clock_am)//若为下午*time|=0xA0;//下午格式：101xxxxxelse//若为上午{*time&=0x1F;//高三位取反，再将第七位置一*time|=0x80;//上午格式：100xxxxx}}else//若为24小时模式*time&=0x7F;//24小时格式：00xxxxxx}cmd&=0xFE;//第一位置零，确保写操作ds_sclk0;//串行时钟，低ds_rst1;//复位脚置位，启动数据传送write_byte_ds1302(cmd);//先写命令字节write_byte_ds1302(*time);//再写数据字节ds_rst0;//复位脚置零，终止数据传送}//**********************************************////函数名称：void write_byte_ds1302(uchar byte)//函数功能：写入字节//传入参数：byte待写入的字节//返回参数：无//编写时间：2010-06-01//**********************************************//void write_byte_ds1302(uchar byte){char i,j;uchar temp=byte;uchar send;ds_sclk0;//串行时钟，低ds_data_out;//MCU相应IO口方向，此为输出方向_NOP();_NOP();_NOP();_NOP();for(i=0;i<8;i++)//单个位发送，从低位开始{ds_sclk0;for(j=20;j>0;j--);//延时send=(temp&0x01);//将其他位全部置零，查看待发送位的高低if(send==1)ds_data1;//为1数据管脚为高elseds_data0;//为0数据管脚为低ds_sclk1;for(j=20;j>0;j--);//延时temp>>=1;//数据向右移一位，继续下次发送}}//**********************************************////函数名称：uchar read_byte_ds1302()//函数功能：读取字节//传入参数：无//返回参数：temp读取的字节//编写时间：2010-06-01//**********************************************//uchar read_byte_ds1302(){uchar temp=0;int i,j;ds_data_in;//MCU相应IO口方向，此为输入方向ds_sclk1;//串行时钟，高_NOP();_NOP();_NOP();_NOP();for(i=0;i<8;i++)//单个位读取，从低位开始{ds_sclk0;//串行时钟，低if(ds_data_get)//IO口高低电平表示数据的1或0temp|=(0x01<<i);//若为1，在相应位加1for(j=20;j>0;j--);//延时ds_sclk1;}return temp;}//**********************************************////函数名称：void read_reg_ds1302(...)//函数功能：读取DS1302的寄存器//传入参数：cmd要读取的寄存器//time读取的时间数据//返回参数：无//编写时间：2010-06-01//**********************************************//void read_reg_ds1302(uchar cmd,uchar*time){uchar temp;temp=cmd;cmd|=0x01;//cmd第0位置一，确保为读操作ds_rst0;//复位脚，低ds_rst1;//复位脚，高，开启数据传输ds_sclk0;//串行时钟，低write_byte_ds1302(cmd);//先写入命令*time=read_byte_ds1302();//再读取数据ds_sclk0;ds_rst0;//终止数据传输if(temp==second_w)//若读取的是秒寄存器*time&=0x7F;//运行时秒寄存器的第七位肯定是0，所以将其置零else if(temp==hour_w)//若读取的是小时寄存器{if((*time&0x80)!=0)//第七位为1，说明是12小时模式{clock_12=1;//将12小时模式标志置一if((*time&0x20)!=0)//第五位为1，说明是下午clock_am=1;//将上/下午标志置一elseclock_am=0;//否则为上午，将标志置零*time&=0x1F;//低五位为有效数据位，高三位置零}else//否则为24小时模式{clock_12=0;//将标志置零*time&=0x3F;//低六位为有效数据位，高二位置零}}*time=bcd2hex(*time);}//**********************************************////函数名称：uchar bcd2hex(uchar value)//函数功能：BCD码转为十六进制数//传入参数：value待转换的BCD码//返回参数：i转换后的十六进制数//编写时间：2010-06-01//**********************************************//uchar bcd2hex(uchar value) {uchar i;i=value&0x0f;value>>=4;value&=0x0f;value*=10;i+=value;return i;}。

DS1302时钟芯片51单片机c语言程序#ifndef __DS1302_H__#define __DS1302_H__#define uchar unsigned char#define uint unsigned int#includesbit SCLK = P3^2;sbit IO = P2^4;sbit RST = P3^3;#define R_Second 0x81#define W_Second 0x80#define R_Minute 0x83#define W_Minute 0x82#define R_Hour 0x85#define W_Hour 0x84#define R_Day 0x87#define W_Day 0x86#define R_Month 0x89#define W_Month 0x88#define R_Week 0x8B#define W_Week 0x8A#define R_Year 0x8D#define W_Year 0x8C#define R_Control 0x8F#define W_Control 0x8Evoid DS1302_Write_Byte(uchar Date); uchar DS1302_Read_Byte();void Write_DS1302(uchar Adr,uchar Date); uchar Read_DS1302(uchar Adr);void Init_DS1302();#endif#include "ds1302.h"/************************************************************** 函數名稱：DS1302_Write_Byte(uchar Date)函數功能：单字节写輸入參數：写的字节輸出參數：无備注：**************************************************************/ void DS1302_Write_Byte(uchar Date){uchar i;for(i = 0;i < 8;i++){if(Date & 0x01)IO = 1;elseIO = 0;SCLK = 1;Date = Date >> 1;SCLK = 0;}}/************************************************************** 函數名稱：uchar DS1302_Read_Byte()函數功能：单字节读輸入參數：无輸出參數：读出的数据備注：uchar DS1302_Read_Byte(){uchar i,Temp = 0;for(i = 0;i < 8;i++){Temp = Temp >> 1;SCLK = 0;if(IO == 1)Temp = Temp | 0x80;SCLK = 1;}return Temp;}/************************************************************** 函數名稱：Write_DS1302(uchar Adr,uchar Date)函數功能：写数据輸入參數：写的寄存器地址和数据輸出參數：无備注：**************************************************************/ void Write_DS1302(uchar Adr,uchar Date){RST = 0;SCLK = 0;RST = 1;DS1302_Write_Byte(Adr);DS1302_Write_Byte(Date);RST = 0;}函數名稱：uchar Read_DS1302(uchar Adr)函數功能：读数据輸入參數：写的寄存器地址輸出參數：读出的数据備注：**************************************************************/ uchar Read_DS1302(uchar Adr){uchar Temp = 0;RST = 0;SCLK = 0;RST = 1;DS1302_Write_Byte(Adr);Temp = DS1302_Read_Byte();RST = 0;Temp = Temp / 16 * 10 + Temp % 16;return Temp;}/************************************************************** 函數名稱：Init_DS1302()函數功能：初始化DS1302輸入參數：无輸出參數：无備注：**************************************************************/ void Init_DS1302(){Write_DS1302(W_Control,0x00);Write_DS1302(W_Year,0x11);Write_DS1302(W_Week,0x06); Write_DS1302(W_Month,0x09); Write_DS1302(W_Day,0x10); Write_DS1302(W_Hour,0x16); Write_DS1302(W_Minute,0x11); Write_DS1302(W_Second,0x23); Write_DS1302(W_Control,0x80); }。

1 DS1302 简介：DS1302是美国D ALLAS 公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态R AM，采用S PI 三线接口与C PU 进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和R AM数据。

实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。

工作电压宽达2.5～5.5V。

采用双电源供电（主电源和备用电源），可设置备用电源充电方式，提供了对后背电源进行涓细电流充电的能力。

DS1302的外部引脚分配如图1所示及内部结构如图2所示。

DS1302用于数据记录，特别是对某些具有特殊意义的数据点的记录上，能实现数据与出现该数据的时间同时记录，因此广泛应用于测量系统中。

图1 DS1302的外部引脚分配图2 DS1302的内部结构各引脚的功能为：V cc1：主电源；Vcc2：备份电源。

当V cc2>Vcc1+0.2V 时，由Vcc2向D S1302供电，当V cc2< Vcc1时，由V cc1向D S1302供电。

SCLK：串行时钟，输入，控制数据的输入与输出；I/O：三线接口时的双向数据线；CE：输入信号，在读、写数据期间，必须为高。

该引脚有两个功能：第一，CE 开始控制字访问移位寄存器的控制逻辑；其次，CE 提供结束单字节或多字节数据传输的方法。

DS1302有下列几组寄存器：① D S1302有关日历、时间的寄存器共有12个，其中有7个寄存器 （读时81h ～8Dh ，写时80h ～8Ch ），存放的数据格式为 BCD 码形式， 如图3所示。

图 3 DS1302有关日历、时间的寄存器 小时寄存器（85h 、84h ）的位7用于定义 D S1302是运行于12小时 模式还是24小时模式。

当为高时，选择12小时模式。

在12小时模式时，位5是 ，当为1时，表示 PM 。

在24小时模式时，位5是第二个10小时 位。

秒寄存器（81h 、80h ）的位7定义为时钟暂停标志（CH ）。

#include <reg51.h>#include <intrins.h>unsigned char code dis_week[]={"SUN,MON,TUE,WED,THU,FRI,SAT"}; unsigned char code para_month[13]={0,0,3,3,6,1,4,6,2,5,0,3,5}; //星期月参变数unsigned char data dis_buf1[16]; //lcd上排显示缓冲区unsigned char data dis_buf2[16]; //lcd下排显示缓冲区unsigned char data year,month,date,week;//年、月、日、星期unsigned char data armhour,armmin,armsec;//闹钟时、分、秒unsigned char data hour,min,sec,sec100; //时、分、秒、百分之一秒unsigned char data flag,vkey,skey;//设置状态计数标志、按键先前值、按键当前值bit alarm; //标识是否启用闹钟，1--启用，0--关闭sbit rs = P2^0; //LCD数据/命令选择端(H/L)sbit rw = P2^1; //LCD读/写选择端(H/L)sbit ep = P2^2; //LCD使能控制sbit PRE = P1^6; //调整键(k3)sbit SET = P1^7; //调整键(k4)sbit SPK = P3^7;void delayms(unsigned char ms); //延时程序bit lcd_busy(); //测试LCD忙碌状态程序void lcd_wcmd(char cmd); //写入指令到LCD程序void lcd_wdat(char dat); //写入数据到LCD程序void lcd_pos(char pos); //LCD数据指针位置程序void lcd_init(); //LCD初始化设定程序void pro_timedate(); //时间日期处理程序void pro_display(); //显示处理程序void pro_key(); //按键处理程序void time_alarm(); //定时报警功能(闹钟) unsigned char scan_key(); //按键扫描程序unsigned char week_proc(); //星期自动计算与显示函数bit leap_year(); //判断是否为闰年void lcd_sef_chr(); //LCD自定义字符程序void update_disbuf(unsigned char t1,unsigned char t2[],unsigned char dis_h,unsigned char dis_m,unsigned char dis_s);//更新显示缓冲区函数// 延时程序void delay(unsigned char ms){ while(ms--){ unsigned char i;for(i = 0; i 250; i++){_nop_(); //执行一条_nop_()指令为一个机器周期_nop_();_nop_();_nop_();}}}//测试LCD忙碌状态bit lcd_busy(){bit result;rs = 0;rw = 1;ep = 1;_nop_();_nop_();_nop_();_nop_();result =(bit)(P0&0x80); //LCD的D0--D7中,D7=1为忙碌,D7=0为空闲ep = 0;return result;}//写入指令到LCDvoid lcd_wcmd(char cmd){while(lcd_busy()); //当lcd_busy为1时,再次检测LCD忙碌状态,lcd-busy为0时,开始写指令rs = 0;rw = 0;ep = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep = 0;}//写入数据到LCDvoid lcd_wdat(char dat){while(lcd_busy()); //当lcd_busy为1时,再次检测LCD忙碌状态,lcd-busy为0时,开始写数据rs = 1;rw = 0;ep = 0;P0 = dat;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep = 0;}//LCD数据指针位置程序void lcd_pos(char pos){lcd_wcmd(pos|0x80); //数据指针=80+地址码(00H~27H,40H~67H)}//设定二个自定义字符,(注意：LCD1602中自定义字符的地址为0x00--0x07,即可定义8个字符)//这里我们设定把一个自定义字符放在0x00位置（000）,另一个放在0x01位子（001）void lcd_sef_chr(){ //第一个自定义字符lcd_wcmd(0x40); //"01 000 000" 第1行地址 (D7D6为地址设定命令形式 D5D4D3为字符存放位置(0--7)，D2D1D0为字符行地址(0--7)）lcd_wdat(0x1f); //"XXX 11111" 第1行数据（D7D6D5为XXX，表示为任意数(一般用000），D4D3D2D1D0为字符行数据(1-点亮，0-熄灭） lcd_wcmd(0x41); //"01 000 001" 第2行地址lcd_wdat(0x11); //"XXX 10001" 第2行数据lcd_wcmd(0x42); //"01 000 010" 第3行地址lcd_wdat(0x15); //"XXX 10101" 第3行数据lcd_wcmd(0x43); //"01 000 011" 第4行地址lcd_wdat(0x11); //"XXX 10001" 第4行数据lcd_wcmd(0x44); //"01 000 100" 第5行地址lcd_wdat(0x1f); //"XXX 11111" 第5行数据lcd_wcmd(0x45); //"01 000 101" 第6行地址lcd_wdat(0x0a); //"XXX 01010" 第6行数据lcd_wcmd(0x46); //"01 000 110" 第7行地址lcd_wdat(0x1f); //"XXX 11111" 第7行数据lcd_wcmd(0x47); //"01 000 111" 第8行地址lcd_wdat(0x00); //"XXX 00000" 第8行数据//第二个自定义字符lcd_wcmd(0x48); //"01 001 000" 第1行地址lcd_wdat(0x01); //"XXX 00001" 第1行数据lcd_wcmd(0x49); //"01 001 001" 第2行地址lcd_wdat(0x1b); //"XXX 11011" 第2行数据lcd_wcmd(0x4a); //"01 001 010" 第3行地址lcd_wdat(0x1d); //"XXX 11101" 第3行数据lcd_wcmd(0x4b); //"01 001 011" 第4行地址lcd_wdat(0x19); //"XXX 11001" 第4行数据lcd_wcmd(0x4c); //"01 001 100" 第5行地址lcd_wdat(0x1d); //"XXX 11101" 第5行数据lcd_wcmd(0x4d); //"01 001 101" 第6行地址lcd_wdat(0x1b); //"XXX 11011" 第6行数据lcd_wcmd(0x4e); //"01 001 110" 第7行地址lcd_wdat(0x01); //"XXX 00001" 第7行数据lcd_wcmd(0x4f); //"01 001 111" 第8行地址lcd_wdat(0x00); //"XXX 00000" 第8行数据}//LCD初始化设定void lcd_init(){lcd_wcmd(0x38); //设置LCD为16X2显示,5X7点阵,八位数据借口delay(1);lcd_wcmd(0x0c); //LCD开显示及光标设置(光标不闪烁,不显示"-")delay(1);lcd_wcmd(0x06); //LCD显示光标移动设置(光标地址指针加1,整屏显示不移动)delay(1);lcd_wcmd(0x01); //清除LCD的显示内容delay(1);}//闰年的计算bit leap_year(){bit leap;if((year%4==0&&year%100!=0)||year%400==0)//闰年的条件leap=1;elseleap=0;return leap;}//星期的自动运算和处理unsigned char week_proc(){ unsigned char num_leap;unsigned char c;num_leap=year/4-year/100+year/400;//自00年起到year所经历的闰年数if( leap_year()&& month=2 ) //既是闰年且是1月和2月c=5;elsec=6;week=(year+para_month[month]+date+num_leap+c)%7;//计算对应的星期return week;}//更新显示缓冲区void update_disbuf(unsigned char t1,unsigned char t2[],unsigned char dis_h,unsigned char dis_m,unsigned char dis_s){ dis_buf1[0]=t1; //dis_buf1[1]=0x20; //空格dis_buf1[2]=50; //'2'dis_buf1[3]=48; //'0'dis_buf1[4]=year/10+48;dis_buf1[5]=year%10+48;dis_buf1[6]=0x2d;dis_buf1[7]=month/10+48;dis_buf1[8]=month%10+48;dis_buf1[9]=0x2d; //'-'dis_buf1[10]=date/10+48;dis_buf1[11]=date%10+48;dis_buf1[12]=0x20;dis_buf1[13]=dis_week[4*week];dis_buf1[14]=dis_week[4*week+1];dis_buf1[15]=dis_week[4*week+2];dis_buf2[0]=t2[0];dis_buf2[1]=t2[1];dis_buf2[2]=t2[2];dis_buf2[3]=t2[3];dis_buf2[4]=t2[4];dis_buf2[5]=t2[5];dis_buf2[6]=0x20; //空格if (alarm)dis_buf2[7]=0x01; //alarm=1，显示闹钟启用标致（第二个自定义字符）elsedis_buf2[7]=0x20; //alarm=0，不显示闹钟启用标致dis_buf2[8]=dis_h/10+48;dis_buf2[9]=dis_h%10+48;dis_buf2[10]=0x3a; //':'dis_buf2[11]=dis_m/10+48;dis_buf2[12]=dis_m%10+48;dis_buf2[13]=0x3a;dis_buf2[14]=dis_s/10+48;dis_buf2[15]=dis_s%10+48;}//时间和日期处理程序void pro_timedate(){sec++;if(sec > 59){sec = 0;min++;if(min>59){min=0;hour++;if(hour>23){hour=0;date++;if(month==1||month==3||month==5||month==7||month==8||month==10||month== 12)if (date>31){date=1;month++;} //大月31天if(month==4||month==6||month==9||month==11)if (date>30){date=1;month++;} //小月30天if (month==2){if( leap_year())//闰年的条件{if (date>29){date=1;month++;}} //闰年2月为29天else{if (date>28){date=1;month++;}} //平年2月为28天}if (month>12) {month=1;year++;}if (year>99) year=0;}}}week_proc();if (sec==armsec && min==armmin &&hour==armhour){if (alarm)TR1=1; //闹钟启用时，报警时间到,启动Timer1}}//显示处理程序void pro_display(){ unsigned char i;lcd_pos(0x00);for (i=0;i=15;i++){lcd_wdat(dis_buf1[i]);}lcd_pos(0x40);for (i=0;i=15;i++){lcd_wdat(dis_buf2[i]);}}//Timer0中断处理程序,秒的产生void timer0() interrupt 1{TH0=0xdc; //Timer0置10ms定时初值dc00H(2^16=65536D,dc00H=56320D)TL0=0x00; //定时时间=(65536-56320)*(1/11.0592)*12=10ms (f0=11.0592Mhz)sec100++;if(sec100 >= 100) //1秒时间 (100*10ms=1000ms=1s){sec100 = 0;pro_timedate();//调用时间和日期处理程序}if(sec&0x01) / /"willar"闪一秒，停一秒update_disbuf(0x00," ",hour,min,sec); //0x0 0表示显示00位置的自定义字符elseupdate_disbuf(0x00,"willar",hour,min,sec);pro_display(); //调用显示处理函数}//按键扫描程序unsigned char scan_key(){skey=0x00; //给变量vkey置初值skey|=PRE; //读取PRE键的状态skey=skey<<1; //将PRE键的状态存于skey的B1位skey|=SET; //读取SET键的状态,并存于skey的B0位return skey; //返回skey的键值(即PRE,SET的状态)//外部中断INT0中断处理程序void int0() interrupt 0{TR0=0;//禁止Timer0IE=0;//禁止中断lcd_wcmd(0x0e); //显示光标"_",整个光标不闪烁alarm=1;update_disbuf(0x50,"alarm:",armhour,armmin,armsec); //更新显示数据，0x50表示要显示"P"pro_display(); //调用显示处理程序lcd_pos(0x47); //使光标位于第一个调整项下flag=0;vkey=0x03;while(flag^0x0a){skey = scan_key(); //扫描按键状态if (skey^vkey) //若skey与vkey相同,跳出循环,相异执行循环体{ delay(10); //去按键抖动skey = scan_key(); //转回扫描按键状态if (skey^vkey) //若skey与vkey相同,跳出循环,相异执行循环体{ vkey=skey; //将skey的值付给vkeyif (skey==0x01) //PRE 键按下{ flag++; / /调整标志位加1switch (flag) //将光标置于相应调整位置{cas e 1: lcd_pos(0x49);break; //光标置小时报警设置位置cas e 2: lcd_pos(0x4c);break; //光标置分钟报警设置位置cas e 3: lcd_pos(0x4f);break; //光标置秒时报警设置位置cas e 4: update_disbuf(0x50,"time: ",hour,min,sec);pro_display();lcd_pos(0x05);break; //光标置年调整位置cas e 5: lcd_pos(0x08);break; //光标置月调整位置cas e 6: lcd_pos(0x0b);break; //光标置日调整位置cas e 7: lcd_pos(0x49);break; //光标置时调整位置cas e 8: lcd_pos(0x4c);break; //光标置分调整位置cas e 9: lcd_pos(0x4f);break; //光标置秒调整位置def ault:break;}}if(skey==0x02) //SET键按下{ pro_key();//转设置按键处理程序}}}}lcd_wcmd(0x0c); //设置LCD开显示及光标不闪烁,不显示"-"lcd_wcmd(0x01); //清除LCD的显示内容IE=0x8f; / /CPU开中断,INT0,INT1,开中断TR0=1;//Timer0启动}//主程序,初始化及初值设定void main(){lcd_init(); //初始化LCDlcd_sef_chr(); //写入自定义字符号hour=0;min=0;sec=0; //开机时的时,分,秒显示armhour=0;armmin=0;armsec=0; //开机时的时,分,秒报警初值year= 5; month=1;date=1; //开机时的年,月,日,星期显示week_proc();alarm=1; //初始开机，启用闹钟IE = 0x8f; //CPU开中断,INT0,INT1,Timer0,Timer1开中断IP = 0x04; //设置INT0为中断最高优先级IT0=0;IT1=0; //外部INT0,INT1设置为电平触发方式（注意，触发不要选边沿方式，易误动） TMOD = 0x11; //Timer0,Timer1工作于模式1, 16位定时方式TH0 = 0xdc;TL0 = 0x00; //Timer0置10ms定时初值TH1 = 0xff;TL1 = 0x00; //Timer1置初值TR0 = 1; //Timer0启动TR1 = 0;while(1);}//设置按键处理程序void pro_key(){switch (flag){case 0:alarm=!alarm; //启用或关闭闹钟（alarm=1:启用,alarm=0:关闭)update_disbuf(0x50,"alarm:",armhour,armmin,ar msec); //更新显示数据pro_display();//调用显示处理lcd_pos(0x47);break;//光标回到原调整位置case 1:armhour++;if (armhour>23) armhour=0;update_disbuf(0x50,"alarm:",armhour,armmin,ar msec); //更新显示数据pro_display();//调用显示处理lcd_pos(0x49);break;//光标回到原调整位置case 2:armmin++;if (armmin>59) armmin=0;update_disbuf(0x50,"alarm:",armhour,armmin,ar msec);pro_display();lcd_pos(0x4c);break;case 3:armsec++;if (armsec>59) armsec=0;update_disbuf(0x50,"alarm:",armhour,armmin,ar msec);pro_display();lcd_pos(0x4f);break;case 4:year++;if (year> 99) year= 0;week_proc();//星期自动运算update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x05);break;case 5:month++;if (month>12) month=1;week_proc();//星期自动运算update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x08);break;case 6:date++;if(month==1||month==3||month==5||month==7||month==8||month==10||month== 12)if (date>31) date=1; //大月31天if(month==4||month==6||month==9||month==11)if (date>30) date=1; //小月30天if (month==2){if(leap_year())//闰年的条件{if (date>29) date=1;} //闰年2月为29天else{if (date>28) date=1;}} //平年2月为28天week_proc();//星期自动运算update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x0b);break;case 7:hour++;if (hour>23) hour=0;update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x49);break;case 8:min++;if (min>59) min=0;update_disbuf(0x50,"time:",hour,min,sec);pro_display();lcd_pos(0x4c);break;case 9:sec++;if (sec>59) sec=0;update_disbuf(0x50,"time: ",hour,min,sec);pro_display();lcd_pos(0x4f);break;default:break ;}}//Timer1中断处理程序,产生报警的声音void timer1() interrupt 3{TH1=0xff;TL1=0x00;SPK=~SPK;}//外部中断INT1中断处理程序,停止报警声音void int1() interrupt 2{if(TR1)TR1=0;}//DS1302时钟程序#include <stc89c52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int/******************************************************************** ///少占鱼制作河北正定欢迎您长沙航空职业技术学院//2010 年QQ:411656434//版权所有:#define LCD1602_RS P2_5 //定义引脚#define LCD1602_RW P2_6#define LCD1602_E P2_7#define LCD1602_IO P0#define Busy 0x80 //用于检测LCD1602状态字中的Busy标识const uchar num[]=" 3456789+";uchar code a[] = {" E N v"};void WriteData(uchar DAT);void WriteCommand(uchar command,BuysC);uchar ReadData(void);void Readbusy(void);void LCD1602_Init(void);void DisplayOneChar(uchar X, uchar Y, uchar DData);void Displaystring(uchar X, uchar Y, uchar *DData);void Delay5Ms(void);void Delay400Ms(void);void delayms(uint);void delays(uint m) ;void delayus(uchar x) ;sbit DS1302_CLK =P2^0;// P1^0;sbit DS1302_IO =P2^1;// P1^1;sbit DS1302_RST =P2^2;// P1^2;uchar shuju;unsigned char time[]={0x11,0x03,0x28,0x01,0x12,0x39,0x00};// 初始化时间年月日星期时分秒uchar Display_Buffer[12]={"12:25:00"};//时、分、秒的格式uchar riqi[12]={"11-03-28"};//年、月、日的格式uchar xingqi[5]="week";//星期unsigned char second,minute,hour,week,day,month,year;/******************1602函数********************************//******************************************************************** /void delays(uint m){uint i,j;for(i=0;i<m;i++){for(j=0;j<1000;j++){;}}}void Delay(void){unsigned char i;unsigned int j;for(i=0;i<200;i++)for(j=300;j>0;j--);/******************************************************************** *********函数功能:向DS1302送一字节数据子程序入口参数:出口参数:********************************************************************* ********/void InputByte(unsigned char BYTE){char i;for(i=8;i>0;i--){ //前面在read_ds1302()函数里已经把CLK清0了DS1302_CLK=0;//这里再清0一次，看着清楚。
