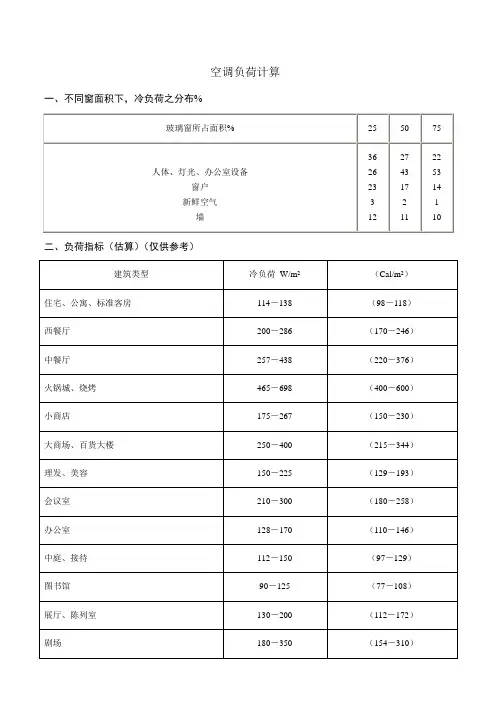

空调负荷计算一、不同窗面积下，冷负荷之分布%玻璃窗所占面积% 25 50 75人体、灯光、办公室设备窗户新鲜空气墙362623312274317211225314110二、负荷指标（估算）（仅供参考）建筑类型冷负荷W/m2（Cal/m2）住宅、公寓、标准客房114－138 （98－118）西餐厅200－286 （170－246）中餐厅257－438 （220－376）火锅城、烧烤465－698 （400－600）小商店175－267 （150－230）大商场、百货大楼250－400 （215－344）理发、美容150－225 （129－193）会议室210－300 （180－258）办公室128－170 （110－146）中庭、接待112－150 （97－129）图书馆90－125 （77－108）展厅、陈列室130－200 （112－172）剧场180－350 （154－310）计算机房、网吧230－410 （200－350）有洁净要求的厂房、手术室等300－500 （258－430）三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/m2空调面积）见下表序号建筑类型及房间名称空调建筑面积平方米/人建筑负荷人体负荷照明负荷新风量W/m2新风负荷总负荷1 客房10 60 7 20 50 27 1142 宴会厅 1.25 30 134 30 25 190 3603 小会议室 3 60 43 40 25 92 2354 大会议室 1.5 40 88 40 25 190 3585 健身房保龄球 5 35 87 20 60 130 2726 舞厅 3 20 97 20 33 119 2567 科研办公楼 5 40 28 40 20 43 151商场8 底层 1.0 35 160 40 12 130 3659 二层 1.2 35 128 40 12 104 30710 三层及三层以上 2 40 80 40 12 65 225图书馆11 阅览室10 50 14 30 25 27 121展览厅12 陈列室 4 58 31 20 25 68 177会堂13 报告厅 2 35 58 40 25 136 26914 公寓住宅10 70 14 20 50 54 158硬剧院15 观众厅0.5 30 228 15 8 174 44716 休息厅 2 70 64 20 40 216 37017 化妆室 4 40 35 50 20 55 180体育馆18 比赛馆 2.5 35 65 40 15 65 20519 休息厅 5 70 27.5 20 40 86 20320 贵宾厅8 58 17 30 50 68 173医院21 高级病房11022 一般手术室15023 洁净手术室30024 X光CTB超15025 餐馆300 注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9四、按建筑面积冷指标进行估算建筑面积冷指标建筑名称冷负荷指标W/m2²建筑面积建筑名称冷负荷指标W/m2建筑面积旅馆80-90体育馆100-135200-350（按人员座位数）办公楼85-100图书馆35-40 计算机房190-380医院80-90 数据处理320-400商店105-125营业厅设空调时，200-250按营业厅面积剧院126-160200-300（按观众厅面积）会堂180-225注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。
采暖负荷计算书一、工程信息项目名称0采暖形式传统形式地理位置0建筑层数5建筑高度18二、基本计算公式计算原理参照《实用供热空调设计手册》陆耀庆,中国建筑工业出版社1.通过围护结构的基本耗热量计算公式—基本耗热量 K —传热系数 F —传热面积—室内空气计算温度—室外供暖计算温度α —温差修正系数2.附加耗热量计算公式—考虑各项附加后，某围护的耗热量—某围护的基本耗热量—朝向修正—风力修正—两面外墙修正—窗墙面积比过大—房高附加—间歇附加α)(w n j t t KF Q -=j Q n t w t )1)(1)(1(.1j g f m li f ch j Q Q ββββββ++++++=1Q j Q ch βf βli βm βfg βj β2若C<=-1或m<=0，可不计算冷空气渗透耗热量3对于大于六层的高层建筑，计算中，若h<10m 时，h=10m ，当无以上及门窗构造相关数据时，可采用换气次数法计算门窗隙缝的冷风渗透耗热量房间类型一面外墙有窗房间二面外墙有窗房间三面外墙有窗房间门厅换气次数k0.50.5-1.01.0-1.52门窗隙缝的冷风渗透耗热量：Q 2=0.28*1*1.4*（t n-tw)*k*V4.外门开启冲入冷风耗热量计算公式—通过外门冷风侵入耗热量—某围护的基本耗热量—外门开启外门开启冲入冷风耗热量附加率，参见[2]p128表4.1-12三、气象参数室外采暖计算温度℃-22风力附加系数0热压系数0.25风压系数0.25东/西[朝向修正]0北/东北/西北[朝向修正]0.1南[朝向修正]-0.23东南/西南[朝向修正]-0.13kqj Q Q β⨯=33Q j Q kq β。
冷风渗透耗热量估算单位房间单位换气次数nk定压比热cp（kJ/（kg.℃）tw、下的空气密度ρw（kg/m3)室内计算温度tn(℃)供暖室外计算温度tw(℃)室内外计算温度差tn-tw(℃)体积Q2一层南向单间0.3 1 1.398 18 -2 20 66.00 554 北向单间0.3 1 1.398 18 -2 20 46.00 388其它层南向单间0.3 1 1.398 18 -2 20 85 720 北向单间0.3 1 1.398 18 -2 20 60 504房间热负荷汇总表一层房间编号围护结构传热系数室内外计算温度差基本耗热量修正后耗热量冷风渗透耗热量总耗热量墙体面积K tn-tw、Q1j、Q、Q2 Q ㎡w/(㎡*K) ℃w w w w小休息南墙7.875 1.95 20 307.13 245.7555 南窗 1.575 5.7 20 179.55 143.64东墙18.9 1.95 20 737.1 700.245楼板24.5 0.5 20 245 245 1889.585 南侧标准间南墙7.875 1.95 22 337.8375 270.27555 南窗 1.575 5.7 22 197.505 158.004楼板24.5 0.5 22 269.5 269.5 1252.774 西侧询问间南墙7.875 1.95 22 337.8375 270.27555 南窗 1.575 5.7 22 197.505 158.004西墙18.9 1.95 22 810.81 770.2695楼板24.5 0.5 18 220.5 220.5 1974.044 厕所北外墙16.2 1.95 18 568.62 568.62778 北外窗2.7 5.7 18 277.02 277.02西外墙13.23 1.95 18 464.373 441.15435楼板34.3 0.5 20 343 343 2407.794 大休北外16.2 1.95 20 631.8 631.8 778息间墙北窗 2.7 5.7 20 307.8 307.8楼板34.3 0.5 20 343 343 2060.6交通厅北外墙8.1 1.95 18 284.31 284.31389北窗 1.35 5.7 18 138.51 138.51楼板17.15 0.5 18 154.35 154.35 996.17复印北墙8.1 1.95 20 315.9 315.9389北窗 1.35 5.7 20 153.9 153.9楼板17.15 0.5 20 171.5 171.5 1030.3洽谈北墙24.3 1.95 20 947.7 947.71167北窗 4.05 5.7 20 461.7 461.7楼板51.45 0.5 20 514.5 514.5 3090.9盥洗淋浴北墙8.1 1.95 22 347.49 347.49389北窗 1.35 5.7 22 169.29 169.29东墙13.23 1.95 22 567.567 539.18865楼板17.15 0.5 22 188.65 188.65 1633.619大门厅南外墙56.7 1.95 18 1990.17 1592.1363330南幕墙73.5 5.7 18 7541.1 6032.88楼板147 0.5 18 1323 1323 12278.02二层副检长南墙14.98 1.95 20 584.22 467.3761440 南窗8.82 5.7 20 1005.48 804.384东墙24.5 1.95 20 955.5 907.725 3619.485 南侧标准间南墙7.49 1.95 22 321.321 257.0568720 南窗 4.41 5.7 22 553.014 442.4112 1419.468西侧间南墙7.49 1.95 22 321.321 257.0568720 南窗 4.41 5.7 22 553.014 442.4112西墙24.5 1.95 22 1051.05 998.4975 2417.966 厕所北外墙14.98 1.95 18 525.798 525.7981008 北外窗8.82 5.7 18 904.932 904.932西外墙17.15 1.95 18 601.965 571.86675 3010.597大休息间北外墙14.98 1.95 20 584.22 584.221008 北窗8.82 5.7 20 1005.48 1005.48 2597.7 交通厅北外墙29.96 1.95 18 1051.596 1051.5961512 北窗17.68 5.7 18 1813.968 1813.968 4377.564复印北墙7.49 1.95 20 292.11 292.11504北窗 4.42 5.7 20 503.88 503.88 1299.99小休息北墙7.49 1.95 20 292.11 292.11504北窗 4.42 5.7 20 503.88 503.88 1299.99小会议北墙14.98 1.95 22 642.642 642.6421008北窗8.82 5.7 22 1106.028 1106.028东墙17.15 1.95 22 735.735 698.94825 3455.618三层小休息南墙14.98 1.95 20 584.22 467.3761440 南窗8.82 5.7 20 1005.48 804.384东墙24.5 1.95 20 955.5 907.725 3619.485 南侧标准间南墙7.49 1.95 22 321.321 257.0568720 南窗 4.41 5.7 22 553.014 442.4112 1419.468院办南墙7.49 1.95 22 321.321 257.0568720 南窗 4.41 5.7 22 553.014 442.4112西墙24.5 1.95 22 1051.05 998.4975 2418 幕副检南幕墙24.5 5.7 22 3072.3 2457.84 1440 3898 中会议南幕墙36.75 5.7 20 4189.5 3351.6 2160 5512 厕所北外墙14.98 1.95 18 525.798 525.7981008 北外窗8.82 5.7 18 904.932 904.932西外墙17.15 1.95 18 601.965 571.86675 3010大休息间北外墙14.98 1.95 20 584.22 584.221008 北窗8.82 5.7 20 1005.48 1005.48 2598洽谈北外墙22.47 1.95 18 788.697 788.6971512 北窗13.23 5.7 18 1357.398 1357.398 3658 复印北墙7.49 1.95 20 292.11 292.11504 北窗 4.41 5.7 20 502.74 502.74 1299交通厅北墙7.49 1.95 20 292.11 292.11504 北窗 4.41 5.7 20 502.74 502.74 1299小会议北墙14.98 1.95 22 642.642 642.6421008 北窗8.82 5.7 22 1106.028 1106.028东墙17.15 1.95 22 735.735 698.94825 3456四五层东侧间南墙7.49 1.95 20 292.11 233.688720 南窗 4.41 5.7 20 502.74 402.192东墙24.5 1.95 20 955.5 907.725 2264 南侧南墙7.49 1.95 22 321.321 257.0568 720标准间南窗 4.41 5.7 22 553.014 442.4112 1420西侧间南墙7.49 1.95 22 321.321 257.0568720南窗 4.41 5.7 22 553.014 442.4112西墙24.5 1.95 22 1051.05 998.4975 2418南侧墙幕南幕墙12.25 5.7 22 1536.15 1228.92 720 1949厕所北外墙14.98 1.95 18 525.798 525.7981008北外窗8.82 5.7 18 904.932 904.932西外墙17.15 1.95 18 601.965 571.86675 3111洽谈北外墙22.47 1.95 18 788.697 788.6971512北窗13.23 5.7 18 1357.398 1357.398 3658交通厅北墙7.49 1.95 20 292.11 292.11504北窗 4.41 5.7 20 502.74 502.74 1299小会议北墙14.98 1.95 22 642.642 642.6421008北窗8.82 5.7 22 1106.028 1106.028东墙17.15 1.95 22 735.735 698.94825 3456六层档案库南墙29.96 1.95 20 1168.44 934.7522880 南窗17.64 5.7 20 2010.96 1608.768东墙24.5 1.95 20 955.5 907.725 6331 南侧标准间南墙7.49 1.95 22 321.321 257.0568720 南窗 4.41 5.7 22 553.014 442.4112 1420乒乓球室南墙22.47 1.95 22 963.963 771.17042160 南窗13.23 5.7 22 1659.042 1327.2336西墙24.5 1.95 22 1051.05 998.4975 5257 图书资料南墙14.98 1.95 22 642.642 514.11361440 南窗8.82 5.7 20 1005.48 804.384 2758厕所北外墙14.98 1.95 18 525.798 525.7981008 北外窗8.82 5.7 18 904.932 904.932西外墙17.15 1.95 18 601.965 571.86675 3111棋牌北外墙14.98 1.95 20 584.22 584.221008 北窗8.82 5.7 20 1005.48 1005.48 2597 健身北外墙22.47 1.95 18 788.697 788.697 1512北窗13.23 5.7 18 1357.398 1357.398 3658阅档室北墙7.49 1.95 20 292.11 292.11504北窗 4.41 5.7 20 502.74 502.74 1299交通厅北墙7.49 1.95 20 292.11 292.11504北窗 4.41 5.7 20 502.74 502.74 1299档案室北墙22.47 1.95 22 963.963 963.9631512北窗13.23 5.7 22 1659.042 1659.042东墙17.15 1.95 22 735.735 698.94825 4834。
1 采暖期内的热负荷计算以济南地区某办公楼为例，根据规范规定,民用建筑供热指标取45~70W/ m2,取建筑热负荷指标50W/m2。
采用地板辐射采暖其热负荷等于常规负荷值乘以系数0.9~0.95[1]。
则采暖设计热指标：q¹=W/ m2由于上述设计热指标是按采暖室外计算温度条件下计算出来的，计算采暖期的耗热量时，应该将其折算成面积平均热指标（即建筑耗热量指标）。
可以采用下式进行计算[1]：(1)式中，——面积平均热指标（W/ m2）；——室内计算温度（℃），这里按18℃计；——月平均温度（℃）；——采暖室外计算温度（℃），济南地区为-7℃。
根据平均热指标，按照各个月的平均温度可以得出采暖期内各月的月平均面积热指标，进而算出每个月的采暖热负荷及采暖期内的总负荷,如表1所示。
根据详细热工计算，可将热负荷换算成水量,列于表1。
g/s (2)式中:——采暖系统热负荷指标, W/m2；——水的平均定压比热容,4.18KJ/(kg·K)；——采暖供回水温度差（℃）,低温地板采暖供回水温差为8~15℃,这里暂取10℃。
表1 采暖期内各月的采暖热负荷说明:假定太阳能集热器每天运行9小时。
2 太阳能集热器的集热量全玻璃真空太阳集热器的热量平衡方程式,其总集热量等于有效太阳得热量减去热量损失,数学表达式为:(3)式中，——闷晒水量（kg）；——T1~T2范围内水的平均定压比热容，=4.18 KJ/(kg·K)；——水的初始温度（℃）；——水的终止温度（℃）；——玻璃管的太阳透射率；——吸收涂层的太阳吸收率；——累积太阳辐照量（KJ/m2）；——集热管采光面积（m2）；——T1~T2范围内水的平均热损系数（W/m·K）；——累积辐照时间（h）；——散热面积（m2）。
则一根全玻璃真空太阳能集热管日产热水量的计算式为：(4)式中取采暖期日平均累积太阳辐照量（KJ/m2·d）根据太阳能厂家提供的样本及其他资料，以上公式中的性能参数取以下值：=0.88, =0.9, =0.062 m2, =0.9 W/m2, =0.137 m2。
1.流量：2.扬程：式中：注：水泵台数流量流量的增加值h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。

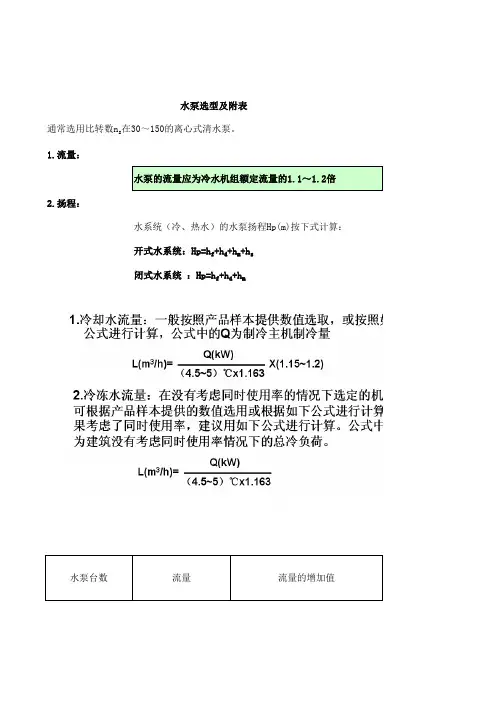

h f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。
水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：开式水系统：Hp=h f +h d +h m +h s闭式水系统 ：Hp=h f +h d +h m水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。
2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般的原则选取。
水泵流量和功率之间计算公式？水泵的轴功率（kw）＝送水量（升/秒）×扬程（米）/1解释：102是单位整理常数。
水泵有效功率/水泵轴功率＝泵的效率（一般50％--90％单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（l/s）,单位重量液体通过泵所获得的能量叫扬程。
泵的扬程包括吸程在内泵的效率指泵的有效功率和轴功率之比。
η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，扬程40米，流量45L/S也就是每秒要将45L的水提升40米假设管径是100MM，水的流速是（45*10＾-3）/(π/4*10^-2)=5.732M/S 水每秒获得的能量是动能+势能动能E1＝0.5*45*5.732＾2＝4237J势能E2＝45*9.8*40＝17640J总能量E＝E1+E2＝21877J所需功率＝21877W＝21.877KW假设加压泵的效率η＝0.8则电机所需功率P＝21.877/0.8=27KW泵的总扬程H包括吸水扬程H1、上水扬程H2和所有的管道水头损失h。
齐克勒克煤矿一号井供暖锅炉选型齐矿锅炉房设计采暖热负荷通过采暖耗热量计算表进行汇总，经计算得出设计采暖总负荷为18354.6KW≈18.4MW(含工广区生活区供暖，含洗煤厂预留热负荷5MW,含管网热损10%)，生活区热水供应及联合建筑浴室热水供应单独设置供热锅炉。
采暖热负荷=18.4MW 0.7MW=1T 18.4MW=26.3T≈27T如果选10T锅炉两台不能够满足需求热负荷，三台才能满足，考虑备用机组就得设置四台10T机组；如果选6T 型，则需5台锅炉。
供暖锅炉选型现考虑四套方案比较如下：方案一:三台10T的承压热水锅炉，工业区直接供暖，生活区通过板式换热器间接供暖，锅炉型号SZL7.0-1.6/130/70-AII；方案二：三台10T的蒸汽锅炉, 锅炉型号为SZL10-1.25-AII 双锅筒纵置式链条炉排蒸汽锅炉，生活区供暖在招待所位置处设立换热站间接换热；方案三：五台6T承压热水锅炉，锅炉型号为SZL4.2-0.7-95/70-AII 双锅筒纵置式链条炉排承压热水锅炉，四用一备，工业区直供，生活区通过换热器间接供暖；方案四：五台6T的蒸汽锅炉, 锅炉型号为SZL10-1.25-AII 双锅筒纵置式链条炉排蒸汽锅炉，生活区通过换热器间接供暖；1技术经济对比,从以下几个方面来考虑:1.采暖总热负荷为18.4MW，考虑用大锅炉机组两台10T的锅炉热负荷输出是14MW满足不了需求热负荷，三台10T锅炉热负荷是21MW正好能满足需求，但是方案一方案二没有备用机组，存在运行安全维护配套设置，需要增加一台10T承压热水或蒸汽锅炉作为备用机组；2.锅炉负荷机组要考虑建设用地面积,用地宽敞可考虑小负荷锅炉组合,多组机组联合便于维修和使用,比如说方案三,用地紧张则可考虑大小锅炉联合使用,比如说方案一；3.锅炉负荷设置条件要保持始终有70%的热量负荷输出所以在夏季只需生活热水时，配置小吨位热水锅炉即可，单开大吨位锅炉太浪费热负荷；4.从安全性、设备可持续性来考虑, 大负荷锅炉机组联合,一旦机组故障,将无法进行检修施工，无论3台10T蒸汽型机组还是热水型机组，如果一台出故障，供暖安全将得不到保证，多台小吨位锅炉可以保证供暖安全，降低备品备件的采购成本，单台故障不影响正常采暖，可有效的保证供暖系统的安全，所以方案三方案四都比较安全可靠，供暖机组前期属于三用两备，后期洗煤厂投运后将是四用一备；5.方案三和方案四从节能降耗提高整体效益来考虑,蒸汽锅炉热效率高,能有效的减轻后管板低温腐蚀,设置回水管道、水箱、泵组只是一次性投资,后期效益明显，考虑到长期效益，冷凝水回收系统可有效地降低水处理成本，所以方案四更具优势。
