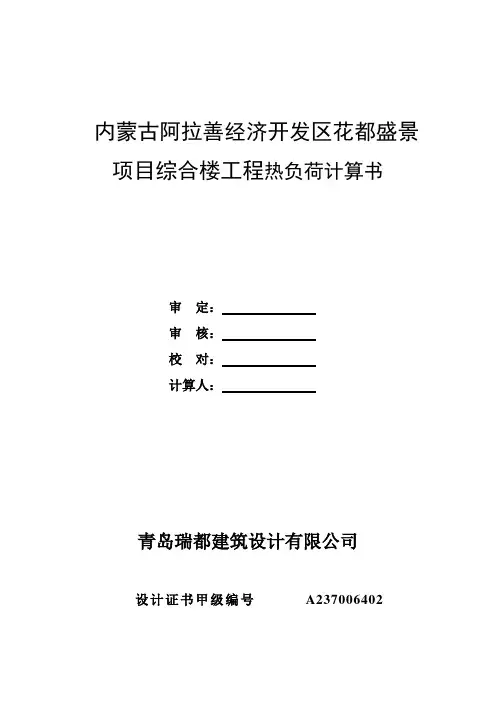

内蒙古阿拉善经济开发区花都盛景项目综合楼工程热负荷计算书审定:审核:校对:计算人:青岛瑞都建筑设计有限公司设计证书甲级编号A237006402采暖热负荷计算详细计算书---------------------------------一.基本气象参数:1.地理位置: 内蒙古阿拉善*2.台站位置: 北纬42.26 东经119.03.大气参数: 大气压954.9 Kpa 采暖计算温度-16.100 ℃室外相对湿度44.00 % 室外平均风速1.900 m/s二.主要计算公式:1.通过围护物的温差传热量作用下的基本耗热量:Qj = K * F * (tn - tw) * aQj -- 通过供暖房间某一面围护物的温差传热量(或称为基本耗热量), W;K -- 该面围护物的传热系数, W/(m^2.℃;F -- 该面围护物的散热面积, m^2;tn -- 室内空气计算温度, ℃;tw -- 室外供暖计算温度, ℃;a -- 温差修正系数.注:对于内门、内墙、内窗,如果提供了邻室温差,则基本耗热量计算公式如下:Qj = K * F * 邻室温差其符号意义同上.该围护结构的附加耗热量等于其基本耗热量.2.附加耗热量:Ql = Qj * (1 + βch + βf) * ( 1 + βf.g) + Qj * βxQl -- 附加耗热量βch -- 朝向附加率(或称朝向修正系数)βf -- 风力附加率(或称风力修正系数)βf.g-- 高度附加βx -- 外门附加3.通过门窗缝隙的冷风渗透耗热量Qs(W) :Qs = 0.28 * Cp * V * ρw * (tn - tw)Cp -- 干空气的定压质量比热容, Cp = 1.0 Kj / (Kg * ℃)V -- 渗透空气的体积流量, m^3 / hρw-- 室外温度下的空气密度Kg / m^3tn -- 室内空气计算温度, ℃;tw -- 室外供暖计算温度, ℃;(1) V 的确定:V = l1 * L0 * pow(m, b)l1 -- 外门窗缝隙长度, mL0 -- 每米门窗缝隙的基准渗风量, m^3 / h.mm -- 门窗缝隙的渗风量综合修正系数,b -- 门窗缝隙渗风指数, b = 0.56 ~ 0.78 当无实测数据的时候可以取b = 0.67(2) L0 的确定:L = a1 * pow( (v10 * v10 * ρw / 2), b )a1 -- 门窗缝隙渗系数, m^3/(m * h * Pab), 注: Pab代表: Pa(帕)的b次方v10 -- 基准高度冬季室外最多风向的平均风速, m/s(3) m 的确定:m = Cr * Cf * ( pow(n, 1/b) + C ) * ChCr -- 热压系数,Cf -- 风压差系数, m / s, 当无实测数据的时候,可取0.7C -- 作用于门窗分析两侧的有效热压差和有效风压差之比;Ch -- 高度修正系数, 可按下式计算Ch = 0.3 * pow( h, 0.4 )h -- 计算门窗的中心线的标高.(4) C 的确定C = 70 * {(hz - h)/[Cf * v10 * v10 * pow( h, 0.4) ]} * [(tn' - tw)/(273 + tn')]hz -- 热压单独作用下, 建筑物中和界的标高, mtn'-- 建筑物内形成热压作用的竖井计算温度.三.房间参数及计算结果:(一层). -----------房间编号:商店------------1.房间参数设置及计算结果:室内设计温度: 18.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 12.39通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积4.320 m^2 传热系数2.100 W/(m^2.℃)修正系数:朝向修正0.100 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量309.4 附加耗热量340.3 门窗缝隙渗透耗热量0.0002 外墙朝向北面积18.88 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正0.100 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量240.08 附加耗热量26.493 内墙面积19.64 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量436.0 附加耗热量436.04 外窗面积12.33 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1135.2 附加耗热量1078.5 门窗缝隙渗透耗热量0.000 5 外窗面积6.840 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量629.8 附加耗热量598.3 门窗缝隙渗透耗热量0.000 6 外窗面积7.290 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量671.2 附加耗热量637.6 门窗缝隙渗透耗热量0.000 7 外门面积7.560 m^2 传热系数2.000 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 外门附加率: 一道门65n%计算结果:基本耗热量515.6 附加耗热量2500.68 外窗面积21.45 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1974.9 附加耗热量1876.2 门窗缝隙渗透耗热量0.000 9 外窗面积22.20 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量2044.0 附加耗热量1941.8 门窗缝隙渗透耗热量0.000 10 外窗面积11.40 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1049.6 附加耗热量997.1 门窗缝隙渗透耗热量0.000 11 外门面积7.560 m^2 传热系数2.000 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 外门附加率: 一道门65n%计算结果:基本耗热量515.6 附加耗热量2500.612 外墙朝向西面积174.7 m^2 传热系数0.374 W/(m^2.℃) 修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量2204.1 附加耗热量2093.913 内墙面积24.30 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700基本耗热量539.4 附加耗热量539.414 内墙面积4.500 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量99.90 附加耗热量99.90该单元小计(放大系数为 1.000):房间号: 101 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 15667 W 总的耗热量: 15667 W--该单元所有房间的耗热量总和: 15667 W-----------房间编号:一层卫生间------------1.房间参数设置及计算结果:室内设计温度: 16.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 11.66通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积2.520 m^2 传热系数2.100 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量169.9 附加耗热量161.4 门窗缝隙渗透耗热量159.72 外窗面积2.520 m^2 传热系数2.100 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量169.9 附加耗热量161.4 门窗缝隙渗透耗热量159.73 外墙朝向东面积10.26 m^2 传热系数0.374 W/(m^2.℃)朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量121.9 附加耗热量115.84 内墙面积19.80 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量413.8 附加耗热量413.8该单元小计(放大系数为 1.000):房间号: 101 门窗缝隙渗透耗热量: 319.4 W 附加耗热量: 852.3 W 总的耗热量: 1171.7 W--该单元所有房间的耗热量总和: 1171.7 W-----------房间编号:一层女淋浴室------------1.房间参数设置及计算结果:室内设计温度: 25.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 14.93通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量155.4 附加耗热量155.42 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量155.4 附加耗热量155.43 内墙面积38.25 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量1023.4 附加耗热量1023.44 内墙面积29.70 m^2 传热系数0.931 W/(m^2.℃)修正系数:临室温差7.000计算结果:基本耗热量193.3 附加耗热量193.3该单元小计(放大系数为 1.000):房间号: 101 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1527.5 W 总的耗热量: 1527.5 W--该单元所有房间的耗热量总和: 1527.5 W-----------房间编号:医务室------------1.房间参数设置及计算结果:室内设计温度: 20.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 13.11通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积2.100 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量204.7 附加耗热量194.5 门窗缝隙渗透耗热量0.0002 外墙朝向东面积7.800 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量104.2 附加耗热量98.983 外墙朝向北面积10.80 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正0.100 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量144.3 附加耗热量158.74 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.55 内墙面积8.010 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量188.2 附加耗热量188.2该单元小计(放大系数为 1.000):房间号: 101 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 776.8 W 总的耗热量: 776.8 W--该单元所有房间的耗热量总和:776.8 W-----------房间编号:游泳池------------1.房间参数设置及计算结果:室内设计温度: 30.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 16.74通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积2.100 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量261.4 附加耗热量248.3 门窗缝隙渗透耗热量189.82 外窗面积15.40 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1916.8 附加耗热量1821.0 门窗缝隙渗透耗热量0.0003 外窗面积17.08 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 16.70中间结果L = 0.696中间结果m = 0.941基本耗热量2125.9 附加耗热量2019.7 门窗缝隙渗透耗热量0.000 4 外窗面积15.40 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1916.8 附加耗热量1821.0 门窗缝隙渗透耗热量0.000 5 外窗面积17.08 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 16.70中间结果L = 0.696中间结果m = 0.941基本耗热量2125.9 附加耗热量2019.7 门窗缝隙渗透耗热量0.000 6 外窗面积11.55 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1437.6 附加耗热量1365.7 门窗缝隙渗透耗热量0.000 7 外窗面积12.81 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1594.5 附加耗热量1514.7 门窗缝隙渗透耗热量0.000 8 外窗面积11.55 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1437.6 附加耗热量1365.7 门窗缝隙渗透耗热量0.000 9 外窗面积12.81 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量1594.5 附加耗热量1514.7 门窗缝隙渗透耗热量0.000 10 外墙朝向东面积200.1 m^2 传热系数0.374 W/(m^2.℃) 修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量3413.4 附加耗热量3242.811 外墙朝向北面积39.60 m^2 传热系数0.374 W/(m^2.℃) 修正系数:朝向修正0.100 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量675.5 附加耗热量743.012 外门面积2.520 m^2 传热系数2.000 W/(m^2.℃)修正系数:朝向修正0.000 风力附加率0.000高度附加率0.000 外门附加率: 一道门65n%计算结果:基本耗热量232.3 附加耗热量1138.513 外墙朝向南面积150.5 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.250 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量2566.7 附加耗热量1925.114 内墙面积104.0 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量3119.7 附加耗热量3119.715 内墙面积211.9 m^2 传热系数0.931 W/(m^2.℃)修正系数:临室温差12.00计算结果:基本耗热量2365.4 附加耗热量2365.416 内门面积2.940 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量271.1 附加耗热量271.117 内墙面积6.060 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量181.9 附加耗热量181.918 内墙面积10.80 m^2 传热系数0.931 W/(m^2.℃)修正系数:临室温差10.000计算结果:基本耗热量100.4 附加耗热量100.4该单元小计(放大系数为 1.000):房间号: 101 门窗缝隙渗透耗热量: 189.8 W 附加耗热量: 26778 W 总的耗热量: 26968 W--该单元所有房间的耗热量总和:26968 W(夹层)-----------房间编号:男淋浴室------------1.房间参数设置及计算结果:室内设计温度: 25.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 14.93通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 内墙面积13.50 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量361.2 附加耗热量361.22 内墙面积40.50 m^2 传热系数0.931 W/(m^2.℃)修正系数:临室温差7.000计算结果:基本耗热量263.7 附加耗热量263.73 外窗面积4.500 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量499.4 附加耗热量474.4 门窗缝隙渗透耗热量310.24 外墙朝向东面积6.300 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量95.80 附加耗热量91.015 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量155.4 附加耗热量155.46 内墙面积32.31 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量864.5 附加耗热量864.57 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量155.4 附加耗热量155.48 内墙面积16.11 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量431.0 附加耗热量431.0该单元小计(放大系数为 1.000):房间号: 101 门窗缝隙渗透耗热量: 310.2 W 附加耗热量: 2796.5 W 总的耗热量: 3106.7 W--该单元所有房间的耗热量总和: 3106.7 W-----------房间编号:休息室------------1.房间参数设置及计算结果:室内设计温度: 20.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 13.11通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积2.100 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量204.7 附加耗热量194.5 门窗缝隙渗透耗热量148.62 外墙朝向东面积7.800 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量104.2 附加耗热量98.983 外墙朝向北面积10.80 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正0.100 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量144.3 附加耗热量158.74 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.55 内墙面积18.81 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量442.1 附加耗热量442.16 屋面面积11.88 m^2 传热系数0.437 W/(m^2.℃)修正系数:朝向修正0.000 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量188.7 附加耗热量188.7该单元小计(放大系数为 1.000):房间号: 101 门窗缝隙渗透耗热量: 148.6 W 附加耗热量: 1030.6 W 总的耗热量: 1179.3 W--该单元所有房间的耗热量总和: 1179.3W(二~六层)-----------房间编号:办公室201、301、401、501、601 ------------1.房间参数设置及计算结果:室内设计温度: 20.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 13.11通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积5.040 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正0.100 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量491.2 附加耗热量540.4 门窗缝隙渗透耗热量0.0002 外墙朝向北面积12.71 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正0.100 风力附加率0.000高度附加率0.000 温差修正1.000基本耗热量169.8 附加耗热量186.73 外墙朝向西面积31.59 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量421.9 附加耗热量400.94 外墙朝向南面积23.40 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.250 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量312.6 附加耗热量234.45 内墙面积5.850 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量137.5 附加耗热量137.56 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.57 内墙面积14.49 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量340.5 附加耗热量340.58 屋面面积46.73 m^2 传热系数0.437 W/(m^2.℃)修正系数:朝向修正0.000 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量742.3 附加耗热量742.3该单元小计(放大系数为 1.000):房间号: 201 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1976.9 W 总的耗热量: 1976.9 W房间号: 301 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1976.9 W 总的耗热量: 1976.9 W房间号: 401 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1976.9 W 总的耗热量: 1976.9 W房间号: 501 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1976.9 W 总的耗热量: 1976.9 W房间号: 601 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 2719.1 W 总的耗热量: 2719.1 W--该单元所有房间的耗热量总和: 10626.1 W-----------房间编号:办公室202、302、402、502、602、204~612-----------1.房间参数设置及计算结果:室内设计温度: 20.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 13.11通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积6.410 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量624.8 附加耗热量593.5 门窗缝隙渗透耗热量235.32 外墙朝向西面积9.390 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量125.4 附加耗热量119.23 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.54 内墙面积5.330 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量125.3 附加耗热量125.35 屋面面积20.35 m^2 传热系数0.437 W/(m^2.℃)修正系数:朝向修正0.000 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量323.2 附加耗热量323.2该单元小计(放大系数为 1.000):房间号: 202 门窗缝隙渗透耗热量: 155.8 W 附加耗热量: 974.4 W 总的耗热量: 1130.2 W房间号: 302 门窗缝隙渗透耗热量: 74.83 W 附加耗热量: 974.4 W 总的耗热量: 1049.2 W房间号: 402 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 974.4 W 总的耗热量: 974.4 W房间号: 502 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 974.4 W 总的耗热量: 974.4 W房间号: 602 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1297.7 W 总的耗热量: 1297.7 W--该单元所有房间的耗热量总和: 5426.3 W--所有房间的耗热量总和: 54263 W-----------房间编号:办公室203、303、403、503、603 ------------1.房间参数设置及计算结果:室内设计温度: 20.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 13.11通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积8.510 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量829.5 附加耗热量788.0 门窗缝隙渗透耗热量274.62 外窗面积8.190 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量798.3 附加耗热量758.4 门窗缝隙渗透耗热量268.43 外墙朝向西面积16.65 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量222.4 附加耗热量211.34 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.55 内墙面积22.88 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量537.7 附加耗热量537.76 屋面面积48.70 m^2 传热系数0.437 W/(m^2.℃)修正系数:朝向修正0.000 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量773.6 附加耗热量773.6该单元小计(放大系数为 1.000):房间号: 203 门窗缝隙渗透耗热量: 359.5 W 附加耗热量: 2431.8 W 总的耗热量: 2791.3 W房间号: 303 门窗缝隙渗透耗热量: 172.6 W 附加耗热量: 2431.8 W 总的耗热量: 2604.4 W房间号: 403 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 2431.8 W 总的耗热量: 2431.8 W房间号: 503 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 2431.8 W 总的耗热量: 2431.8 W房间号: 603 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 3205.3 W 总的耗热量: 3205.3 W--该单元所有房间的耗热量总和: 13464.3 W-----------房间编号:办公室213、313、413、513、613 ------------1.房间参数设置及计算结果:室内设计温度: 20.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 13.11通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积6.720 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量655.0 附加耗热量622.2 门窗缝隙渗透耗热量239.52 外墙朝向西面积7.710 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量103.0 附加耗热量97.833 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.54 内墙面积4.350 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量102.2 附加耗热量102.25 外墙朝向南面积24.57 m^2 传热系数0.374 W/(m^2.℃)修正系数:朝向修正-0.250 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量328.2 附加耗热量246.16 屋面面积18.38 m^2 传热系数0.437 W/(m^2.℃)修正系数:朝向修正0.000 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量291.9 附加耗热量291.9该单元小计(放大系数为 1.000):房间号: 213 门窗缝隙渗透耗热量: 158.6 W 附加耗热量: 1204.9 W 总的耗热量: 1363.5 W房间号: 313 门窗缝隙渗透耗热量: 76.14 W 附加耗热量: 1204.9 W 总的耗热量: 1281.1 W房间号: 413 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1204.9 W 总的耗热量: 1204.9 W房间号: 513 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1204.9 W 总的耗热量: 1204.9 W房间号: 613 门窗缝隙渗透耗热量: 0.000 W 附加耗热量: 1496.9 W 总的耗热量: 1496.9 W--该单元所有房间的耗热量总和: 6551.6W-----------房间编号:办公室214、314、414、514、614 ------------1.房间参数设置及计算结果:室内设计温度: 20.00℃房间换气量: 0.000 m^3/h.m 其它热源: 0.000 W 计算结果:室外温度下的空气密度1.297中间结果dFilter 13.11通过房间换气的冷风渗透耗热量Qs(W) = 0.28 * Cp * pw * ( tw - tn ) * V令Qs(W) = dFilter * V;故:dFilter = 0.28 * Cp * pw * ( tw - tn ) 换气渗透耗热量: 0.0002.围护结构:1 外窗面积2.160 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量210.5 附加耗热量200.0 门窗缝隙渗透耗热量161.02 外窗面积5.400 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量526.3 附加耗热量500.0 门窗缝隙渗透耗热量235.33 外窗面积2.160 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量210.5 附加耗热量200.0 门窗缝隙渗透耗热量161.0 4 外窗面积2.160 m^2 传热系数2.700 W/(m^2.℃)修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000计算结果:中间结果h = 1.800中间结果hz = 11.85中间结果C = 24.44中间结果L = 0.696中间结果m = 3.380基本耗热量210.5 附加耗热量200.0 门窗缝隙渗透耗热量161.0 5 外墙朝向东面积39.60 m^2 传热系数0.374 W/(m^2.℃) 修正系数:朝向修正-0.050 风力附加率0.000高度附加率0.000 温差修正1.000计算结果:基本耗热量528.9 附加耗热量502.56 内墙面积17.55 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700计算结果:基本耗热量412.4 附加耗热量412.47 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.58 内门面积1.890 m^2 传热系数2.000 W/(m^2.℃)修正系数:房高修正0.000 温差修正1.000计算结果:基本耗热量136.5 附加耗热量136.59 内墙面积47.70 m^2 传热系数0.931 W/(m^2.℃)修正系数:房高修正0.000 温差修正0.700。

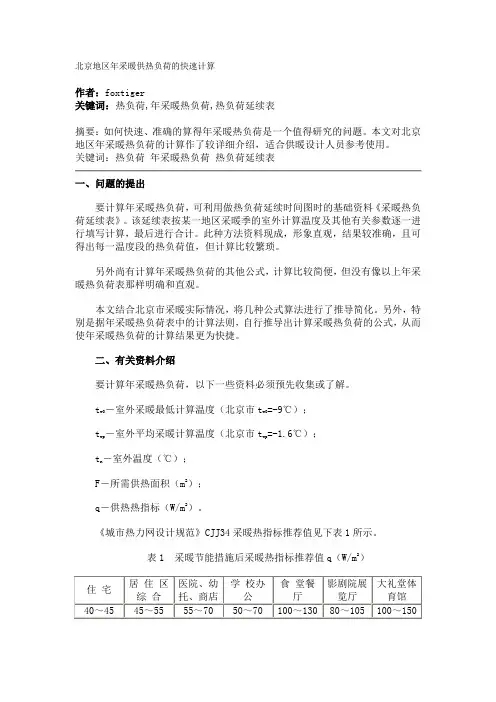

北京地区年采暖供热负荷的快速计算作者:foxtiger关键词:热负荷,年采暖热负荷,热负荷延续表摘要:如何快速、准确的算得年采暖热负荷是一个值得研究的问题。
本文对北京地区年采暖热负荷的计算作了较详细介绍,适合供暖设计人员参考使用。
关键词:热负荷年采暖热负荷热负荷延续表一、问题的提出要计算年采暖热负荷,可利用做热负荷延续时间图时的基础资料《采暖热负荷延续表》。
该延续表按某一地区采暖季的室外计算温度及其他有关参数逐一进行填写计算,最后进行合计。
此种方法资料现成,形象直观,结果较准确,且可得出每一温度段的热负荷值,但计算比较繁琐。
另外尚有计算年采暖热负荷的其他公式,计算比较简便,但没有像以上年采暖热负荷表那样明确和直观。
本文结合北京市采暖实际情况,将几种公式算法进行了推导简化。
另外,特别是据年采暖热负荷表中的计算法则,自行推导出计算采暖热负荷的公式,从而使年采暖热负荷的计算结果更为快捷。
二、有关资料介绍要计算年采暖热负荷,以下一些资料必须预先收集或了解。
t w0-室外采暖最低计算温度(北京市tw0=-9℃);t wp -室外平均采暖计算温度(北京市twp=-1.6℃);tn-室外温度(℃);F-所需供热面积(m2);q-供热热指标(W/m2)。
《城市热力网设计规范》CJJ34采暖热指标推荐值见下表1所示。
表1 采暖节能措施后采暖热指标推荐值q(W/m2)在制作“采暖热负荷延续表”时,还有以下几个参数:Ψn-相对温度段内的温度相对比(下标n指相应的温度段);由Ψn =(tn-tw)/(tn-tw0)得到。
QΨ-相对温度段内的最大采暖单位热负荷,GJ/h;通过QΨ= Qmax×Ψn得到;式中Qmax-最大采暖热负荷,GJ/h;Qh-相对相对温度段的总采暖热负荷,GJ/h;表2详细收集了北京市采暖期的tw 、Hn、∑Hn等有关资料(可从历年来的气象资料中查得)。
并列出的计算公式及其具体计算,以供参考使用。
采暖负荷计算书一、工程信息项目名称0采暖形式传统形式地理位置0建筑层数5建筑高度18二、基本计算公式计算原理参照《实用供热空调设计手册》陆耀庆,中国建筑工业出版社1.通过围护结构的基本耗热量计算公式—基本耗热量 K —传热系数 F —传热面积—室内空气计算温度—室外供暖计算温度α —温差修正系数2.附加耗热量计算公式—考虑各项附加后,某围护的耗热量—某围护的基本耗热量—朝向修正—风力修正—两面外墙修正—窗墙面积比过大—房高附加—间歇附加α)(w n j t t KF Q -=j Q n t w t )1)(1)(1(.1j g f m li f ch j Q Q ββββββ++++++=1Q j Q ch βf βli βm βfg βj β2若C<=-1或m<=0,可不计算冷空气渗透耗热量3对于大于六层的高层建筑,计算中,若h<10m 时,h=10m ,当无以上及门窗构造相关数据时,可采用换气次数法计算门窗隙缝的冷风渗透耗热量房间类型一面外墙有窗房间二面外墙有窗房间三面外墙有窗房间门厅换气次数k0.50.5-1.01.0-1.52门窗隙缝的冷风渗透耗热量:Q 2=0.28*1*1.4*(t n-tw)*k*V4.外门开启冲入冷风耗热量计算公式—通过外门冷风侵入耗热量—某围护的基本耗热量—外门开启外门开启冲入冷风耗热量附加率,参见[2]p128表4.1-12三、气象参数室外采暖计算温度℃-22风力附加系数0热压系数0.25风压系数0.25东/西[朝向修正]0北/东北/西北[朝向修正]0.1南[朝向修正]-0.23东南/西南[朝向修正]-0.13kqj Q Q β⨯=33Q j Q kq β。
采暖负荷计算只设采暖系统的民用建筑物,其采暖负荷可按下列两种方法进行估算,注以下计计算方法要求建筑物均按照国家节能建筑设计标准设计,建筑围护结构采取了一定的节能措施,达到了节能建筑的最低节能要求,对于未按节能标准设计的建筑应根据具体情况进行修正。
1.1、单位面积热指标法当我们只知道建筑物总面积时,其采暖热负荷可参考下列数值进行估算:Q=q×FQ:建筑物采暖负荷(w);q:单位面积热指标(w/m3),查表1,对于窗墙比比较大的建筑物应参考注释“窗墙比公式法”进行修正;F:建筑面积(m2);表1:单位面积热指标注释:1) 总建筑面积大、外围护结构热工性能好、窗户面积小,采用较小的指标;反之采用较大的指标;2)当我们已知外墙面积、窗墙比及建筑面积时,对窗墙比比较大的建筑物,单位面积热指标应按下式进行修正:)()7.17(w n t t FW q -+∂=q :建筑物采暖面积指标(w/m 2);∂:外窗面积与外墙面积(包括窗)之比;W :外墙总面积(包括窗)(m 2); F :总建筑面积(m 2); tn :室内采暖设计温度(℃);(1) 设计集中采暖时,冬季室内采暖设计温度,应根据建筑物的用途,按下列规定采用: a 民用建筑的主要房间,散热器对流采暖宜采用16-20℃,地板辐射采暖宜采用14-18℃,空气调节宜采用18-22℃(风机盘管);b 生产厂房的工作地点:轻作业设计温度不应低于15℃;中作业设计温度不应低于12℃;重作业设计温度不应低于10℃,作业种类的划分应按国家现行《工业企业设计卫生标准》执行,当每名工人占用较大面积(50~100m 2)时,轻作业可低至10℃,中作业可低至7℃,重作业可低至5℃;c 辅助建筑物及辅助用房,不应低于下列数值:浴室25℃;更衣室23℃;托儿所、医务室、儿院20℃;办公用室16~18℃;食堂14℃;厕所12℃;车库5℃;d 工艺或使用有特殊要求时应按相关专业标准、规范执行;e 对于冬季空气调节室内计算参数,应符合室内计算温度为18~22℃。
大黄庄南里燃气热水锅炉供暖设计方案一、工程描述:本工程总建筑面积150000m2。
其中:(1)3栋18层塔楼:3×12000=36000m2(2)14栋6层板楼:14×6000=84000m2(3)3栋6层板楼,未建:约30000m2原锅炉房尺寸约25m×18m×5.5m二、设计方案及设备选型:根据系统总耗热量和贵单位的实际情况,我们本着“配置合理、满足需要、安全节约、操作简便”的原则,提出如下方案:1、热负荷计算:采暖面积热指标取60W/m2。
则:总耗热量:Q=60W/m2×150000m2=9000KW2、锅炉选型:方案一:选用19台DW-1810美国史密斯直流式燃气热水锅炉(全铜),单台发热量为488 KW(互为备用),总发热量:19×488KW=9272KW,大于耗热量9000KW,满足供暖需求。
方案二:选用4台WNS2.8-0.7/95/70-YCQT中日合资方块燃气热水锅炉,单台发热量为1 395KW(互为备用),总发热量:4×2484KW=9936KW,大于耗热量9000KW,满足供暖需求。
3、采暖系统补水定压采用膨胀罐+补水泵定压形式。
4、采暖系统设置分、集水缸,便于采暖系统各分支调节、控制。
5、此方案有利于系统调节、热量平衡和运行节能,操作简单;锅炉模块化组合,互为备用,无需备用锅炉,运行节能等特点。
※详见:燃气锅炉房设备平面布置图三、工程报价:方案一:19台DW-1810美国史密斯直流式燃气热水锅炉a、主要设备:b、安装费(含管材、板材、型材、保温、阀门等及辅材):909418元c、工程造价=2819900+909418=3729318元方案二:4台WNS2.8-0.7/95/70-YCQT中日合资方块燃气热水锅炉a、主要设备:b、安装费(含管材、板材、型材、保温、阀门等及辅材):576598元c、工程造价=1787900+576598=2364498元附注:1、此报价是以“2001年北京市建设工程概算定额”、“燃气锅炉房设备平面布置图”为依据,供参考。
采暖热负荷的计算的理论公式传统方法采用建筑物的整体热平衡原理,将建筑物划分为不同的传热面,计算各个传热面的传热损失,再将其累加得到总的热负荷。
该方法计算简单,但对建筑物内部不同区域的热负荷分布不够精细。
节能法则是通过提高建筑物的节能标准和计算方法,以准确估计建筑物的热负荷。
以下是传统方法和节能法的计算公式和方法。
传统方法的计算公式1.室内传热负荷(Qh)的计算:Qh = (Qh1 + Qh2 + ... + Qhn) + QB其中,Qh1 ~ Qhn 分别代表建筑物各面的传热负荷,QB 为补偿比例。
2. 墙体传热负荷(Qhw)的计算:Qhw = A × Uw × ∆tw其中,A 为墙体面积,Uw 为墙体的传热系数,∆tw 为室内外温度差。
3. 屋顶传热负荷(Qhr)的计算:Qhr = A × Ur × ∆tr其中,A 为屋顶面积,Ur 为屋顶的传热系数,∆tr 为室内外温度差。
4. 地板传热负荷(Qhf)的计算:Qhf = A × Uf × ∆tf其中,A 为地板面积,Uf 为地板的传热系数,∆tf 为室内外温度差。
5. 窗户传热负荷(Qhw)的计算:Qhw = A × Uw × ∆tw × (1 - Lr)其中,A 为窗户面积,Uw 为窗户的传热系数,∆tw 为室内外温度差,Lr 为窗户的阳光热辐射透射率。
节能法的计算公式1.室内传热负荷(Qh)的计算:Qh=Q¤K×A×∆θ其中,Q为设计取暖能耗,K为节能系数,A为建筑物的朝向系数,∆θ为设计室内外两种状态的温差。
2.传热损失系数(Q'L)的计算:Q'L=Qh/A其中,A为传热面积。
3.建筑物比例系数(R)的计算:R=Q'S/Q'L其中,Q'S为节能设计取暖能耗。
4.重要参数的计算:a.运动风量(Qy)Qy=(Qh+Qt+Qv)×CVR×Cf其中,Qh是室内传热负荷,Qt是室内气流发热,Qv是室内人员发热,CVR是风量调节系数,Cf是风流系数。
采暖热负荷计算实例采暖热负荷计算是指对建筑物进行能量平衡计算,以确定在特定的气候条件下所需的供暖能量。
这个过程包括考虑建筑物外墙、屋顶、地板、门窗等的传热,以及人员、照明、机械设备等产生的内部热量。
下面以办公楼为例,介绍采暖热负荷计算的步骤和方法。
首先,我们需要收集建筑物的一些基本信息,比如建筑物的功能和用途、建筑面积、朝向、墙壁和屋顶的材料以及厚度等。
假设该办公楼位于北京,建筑面积为1000平方米,是一个四层楼的建筑物。
第一步是计算外墙、屋顶、地板的传热量。
传热量的计算可以用传热公式Q=k*A*(T1-T2)/L来计算,其中Q为传热量,k为材料的导热系数,A为传热面积,T1和T2分别是两侧的温度,L为材料的厚度。
假设外墙使用保温材料,导热系数为0.2W/m·K,屋顶和地板使用混凝土,导热系数为1.5W/m·K,墙壁和屋顶的厚度为0.2米,地板的厚度为0.1米。
外墙的传热量Q1=k1*A1*(Tin-Tout)/L1,其中Tin为室内温度,Tout为室外温度,A1为外墙的面积,L1为外墙的厚度。
假设室内温度为20°C,室外温度为-10°C,外墙的面积为400平方米,计算得到Q1=0.2*400*(20-(-10))/0.2=4800W。
第二步是计算建筑内部产生的热量。
建筑物内部的热量主要来自于人员、照明、机械设备等。
根据经验数据,每平方米办公区域的照明和插座负荷为80W,人员负荷为100W/人。
假设办公楼一天工作8小时,人数为50人,计算得到照明和插座负荷为80*1000+50*100=8500W。
根据计算结果,该办公楼的采暖热负荷为140.8kW,表示在北京的冬季,需要提供至少140.8kW的供暖能量才能保持室内的舒适温度。
这个结果可以用来选择合适的采暖设备和设计供暖系统,以确保建筑物的供暖需求得到满足。
在空气能采暖设计中,热负荷是很重要的设计依据。
如何计算热负荷呢?今天空气巴巴小编就针对小户型,来给大家讲一讲空气能采暖热负荷的计算方式。
一般来说大户型的热负荷计算会通过专业的负荷软件计算,但是小户型的计算方式一般是采用估算法或者根据安装师傅的经验值来测算。
下面我们就以乌鲁木齐(严寒地区)、北京(寒冷地区)、上海(夏热冬冷地区)三地,57㎡套内建筑面积,高层建筑中部的12层,中间套(左右有户型)的南北向,左右上下隔墙均不采暖的建筑为例计算其单位面积的热负荷。
一.计算公式。
1.通过围护结构的基本耗热量计算公式qH=(QHT-QTY+QLF+QINF)/A0-q1hqH:建筑物耗热量指标,W/㎡QHT:单位时间建筑物围护结构的温差基本耗热量,WQHY:单位时间太阳辐射得到的热量,W QINF :通过门窗冷风渗透耗热量,WA0:建筑物的套内建筑面积,㎡q1H:折合到单位建筑套内面积上单位时间建筑物内部得到的热量,W/㎡,取3.8W/㎡2.通过围护结构的基本耗热量计算公式QHT = aFK(tn - twn)QHT:单位时间建筑物围护结构的温差基本耗热量,W K:传热系数,W/(㎡·℃)F:计算传热面积,㎡tn:冬季室内设计温度,℃twn:采暖室外计算温度,℃α:温差修正系数3.附加耗热量计算公式Q = Qj(1 + βch + βf + βlang )·(1 + βfg)·(1 + βjan)Q:考虑各项附加后,某围护的耗热量,W Qj:某围护的基本耗热量,Wβch:朝向修正βf :风力修正βlang:两面外墙修正βfg:房高附加βjan:间歇附加率4.冷风渗透计算QLF= 0.278·CP·pwn·V·(tn - twn)QLF :通过门窗冷风渗透耗热量,W Cp:干空气的定压质量比热容=1.0056kJ/(kg·℃)pwn:采暖室外计算温度下的空气密度,kg/m3 V:渗透冷空气量,m3/htn:冬季室内设计温度,℃twn:采暖室外计算温度,℃(1)通过门窗缝隙的冷风渗透耗热量计算V = L0·l1·mbL0:在基准高度单纯风压作用下,不考虑朝向修正和内部隔断的情况时,每米门窗缝隙的理论渗透冷空气量,m3/(m·h)L0 = a1 ·(pwn · v02/2)ba1:外门窗缝隙渗风系数,m3/(m·h·Pab)当无实测数据时,可根据建筑外窗空气渗透性能分级标准采用v0:基准高度冬季室外最多方向的平均风速,m/sl1:外门窗缝隙长度,应分别按各朝向计算,mb:门窗缝隙渗风指数,b = 0.56~0.78。
建筑工作室采暖热负荷计算表负荷计算说明:1、维护机构传热系数:外墙:K=0.6W/㎡·℃外窗:K=2.80W/㎡·℃内墙:K=1.5W/㎡·℃内门:K=2.33W/㎡·℃地面:K=0.55W/㎡·℃屋顶:K=0.60W/㎡·℃2、考虑户间传热(在临室不采暖情况下):北京:10W/㎡3、(1)内墙负荷计算中,当临室为非采暖房间时:如电梯井等,房间温度取5℃;(2)地面负荷计算时,当地下一层为敞开的车库等类型房间时,按车库5℃计算。
说明:针对上述内墙和地面两种类型的维护结构负荷计算另一计算的方法为:仍按采暖室外计算温度计算,但是对内墙某0.5~0.6的修正系数,地面某0.75的修正系数本负荷计算采用第一种方法4、屋顶考虑为30°角得坡屋面,则屋顶面积等于1.2倍得房间面积5、冷风渗透负荷计算采用换气次数法(1)一面有外窗或外门时:北向0.45次/h,西向0.3次/h,东向0.2次/h,南向0.175次/h。
当房间面积(2)两面有外窗或外门时:北向0.7次/h,西向0.5次/h,东向0.35次/h,南向0.35次/h。
当房间面积超(3)底层门厅取2次/h参考《注册公用设备师考试复习教材》P18,多层建筑渗透空气量,当无相关数据时,按:一面有外窗:三面有外窗:1.0~1.5;门厅:2次/h;6、最后负荷考虑1.1的放大系数。
7、散热器选用钢圆双层塔接散热器,型号:GG2060,GG2080,GG2090,GG2180四种;散热器总长度L=38某(片数-1)+25+125的修正系数175次/h。
当房间面积超过30㎡时,在上述基础上某0.7得系数。
35次/h。
当房间面积超过30㎡时,在上述基础上某0.7得系数。
时,按:一面有外窗:0.5;两面有外窗:0.5~1.0;。
关于采暖热负荷的计算的理论公式采暖热负荷的计算是为了确定建筑物在采暖季节内所需的供暖能量,以便有效地设计采暖系统。
热负荷计算的理论公式主要包括传热负荷和非传热负荷两部分。
1.传热负荷公式传热负荷是指建筑物热损失和换气导致的热增加,主要由传导、辐射和对流三种方式进行热传递。
以下是常用于计算传热负荷的理论公式:1.1.传导热负荷传导热负荷是由于建筑物外墙、屋顶、地板等建筑构件的传热引起的。
传导热负荷计算的公式如下:Qcond = U × A × ΔT其中,Qcond表示传导热负荷(单位:W或Btu/h),U表示传导热系数(单位:W/(m²·K)或Btu/(h·ft²·°F)),A表示传热面积(单位:m²或ft²),ΔT表示温度差(单位:K或°C)。
1.2.辐射热负荷辐射热负荷是由于建筑物与环境之间的热辐射引起的。
辐射热负荷计算的公式如下:Qrad = A × (δIR × FR + ε × σ × A × (Tsupa^4 -Tf)^1/2)其中,Qrad表示辐射热负荷(单位:W或Btu/h),A表示传热面积(单位:m²或ft²),δIR表示玻璃的总辐射率,FR表示窗玻璃的透射比例,ε表示建筑构件的辐射率,σ表示斯特藩-玻尔兹曼常数(5.67× 10^-8 W/(m²·K^4)), Tsupa表示室外表面温度(单位:K或°C),Tf表示室内设计温度(单位:K或°C)。
1.3.对流热负荷对流热负荷是由于空气对流引起的热传递。
对流热负荷计算的公式如下:Qconv = h × A × ΔT其中,Qconv表示对流热负荷(单位:W或Btu/h),h表示传热系数(单位:W/(m²·K)或Btu/(h·ft²·°F)),A表示传热面积(单位:m²或ft²),ΔT表示温度差(单位:K或°C)。
热负荷计算公式在我们的日常生活和工业生产中,热负荷的计算是一项非常重要的工作。
热负荷指的是在某一特定条件下,为了维持室内或设备的温度,所需供应的热量。
准确计算热负荷对于合理设计供暖、空调、制冷等系统至关重要,它不仅能够保证系统的正常运行,还能有效地节约能源和降低成本。
热负荷的计算涉及到多个因素,包括室内外温度差、建筑物的围护结构特性、室内人员数量、设备的散热量等等。
下面我们就来详细介绍一下常见的热负荷计算公式及其应用。
一、围护结构传热引起的热负荷围护结构包括墙壁、屋顶、窗户、门等,它们的传热会导致热量的散失或增加。
围护结构传热引起的热负荷可以通过以下公式计算:Q1 = K × F ×(tn tw)其中,Q1 表示围护结构的传热热负荷(W);K 表示围护结构的传热系数 W/(m²·℃);F 表示围护结构的面积(m²);tn 表示室内计算温度(℃);tw 表示室外计算温度(℃)。
传热系数 K 取决于围护结构的材料和构造,不同的材料和构造具有不同的传热性能。
例如,砖墙的传热系数比保温材料的传热系数大,意味着热量更容易通过砖墙散失。
在实际计算中,需要分别计算不同朝向的墙壁、屋顶、窗户和门的传热热负荷,然后将它们相加得到总的围护结构传热热负荷。
二、冷风渗透引起的热负荷在建筑物中,由于门窗的缝隙等原因,室外的冷空气会渗入室内,从而带走热量。
冷风渗透引起的热负荷可以通过以下公式计算:Q2 =028 × cp × ρ × L × (tn tw)其中,Q2 表示冷风渗透热负荷(W);cp 表示空气的定压比热容kJ/(kg·℃),约为 101 kJ/(kg·℃);ρ 表示室外空气的密度(kg/m³);L 表示渗透冷空气量(m³/h)。
渗透冷空气量 L 的计算比较复杂,通常可以根据建筑物的类型、门窗的密封性等因素,采用经验公式或查表的方法来确定。
采暖负荷计算与案例供暖系统的设计热负荷是指在设计室外温度tw'下,为达到要求的室内温度tn',系统在单位时间内向建筑物供给的热量Q'。
它是设计供暖系统的最基本依据。
冬季采暖通风系统的热负荷,应根据建筑物下列散失和获得的热量确定:失热量:围护结构传热耗热量Q1;冷风渗透耗热量Q2 (加热由门、窗缝隙渗入室内的冷空气的耗热量);冷风侵入耗热量Q3(加热由门、孔洞及相邻房间侵入的冷空气的耗热量); 水分蒸发的耗热量Q4;加热由外部运入的冷物料和运输工具的耗热量Q5 ;通风耗热量Q6 (通风系统将空气从室内排到室外所需要带走的热量)。
得热量:生产车间最小负荷班的工艺设备散热量Q7 ;非供暖通风系统的其它管道和热表面的散热量Q8 ; 热物料散热量Q9 ;太阳辐射热量Q10 ;通过其它途径散失或获得的热量Q11 。
注:不经常的散热量,可不计入;经常而不稳定的散热量,应采用小时平均值。
对于民用建筑以及产热量很少的工业建筑,热负荷主要考虑围护结构传热耗热量,冷风渗透耗热量,冷风侵入耗热量,太阳辐射得热量。
在工程设计中,对于没有设置通风系统、不考虑太阳辐射、人体散热量、照明散热量等,设计热负荷可表示为:Q=Q1+Q2+Q3-Q10 围护结构传热耗热量Q1;冷风渗透耗热量Q2 (加热由门、窗缝隙渗入室内的冷空气的耗热量);冷风侵入耗热量Q3 (加热由门、孔洞及相邻房间侵入的冷空气的耗热量);太阳辐射热量Q10。
围护结构耗热量Q1:Q1=基本耗热量Q1j+附加(修正)耗热量Q1x 基本耗热量:在设计条件下,通过房间各部分围护结构(门、窗、墙、地板、窗顶)从室内传到室外的稳定传热量的总和。
附加(修正)耗热量包括风力附加、高度附加和朝向修正等耗热量。
基本耗热量Q1j围护结构基本耗热量计算公式:K:围护结构的传热系数[W/(m2.℃)]F:围护结构的面积( m2 ) tn:冬季室内计算温度( ℃) t’w:供暖室外计算温度( ℃ ) α:围护结构的温差修正系数。
高层住宅采暖负荷计算在寒冷的冬季,为了让高层住宅中的居民能够享受到温暖舒适的室内环境,准确计算采暖负荷是至关重要的。
采暖负荷计算不仅关系到供暖系统的设计合理性,还直接影响到居民的生活质量和能源消耗。
那么,什么是高层住宅采暖负荷?它又是如何计算的呢?高层住宅采暖负荷,简单来说,就是为了维持高层住宅室内特定的温度条件,在单位时间内需要向室内补充的热量。
这个热量的需求量会受到多种因素的影响。
首先,建筑的围护结构是一个关键因素。
包括外墙、窗户、屋顶和地板等。
外墙的面积和保温性能对热量散失影响较大。
如果外墙保温不好,大量的热量就会通过墙体散失到室外。
窗户也是热量散失的一个重要部位,尤其是面积较大或者隔热性能不佳的窗户。
屋顶和地板同样会有热量的传递,其隔热和保温性能也需要考虑在内。
其次,室内外的温差是不可忽视的。
温差越大,热量散失的速度就越快,所需的采暖负荷也就越大。
在寒冷的地区,冬季室外温度极低,与室内期望的舒适温度相差较大,这就需要更多的热量来弥补温差造成的热量损失。
再者,高层住宅的朝向也会影响采暖负荷。
朝南的房间通常能够获得更多的太阳辐射,相对来说需要的采暖热量较少;而朝北的房间则缺乏太阳的直接照射,热量需求相对较高。
另外,住宅的使用功能和人员活动情况也会有所影响。
例如,卧室的使用时间主要在夜间,人员活动相对较少,而客厅在白天使用频繁,人员活动较多,这两者的热量需求会有所不同。
了解了影响高层住宅采暖负荷的因素后,接下来我们来看看具体的计算方法。
目前,常用的采暖负荷计算方法有两种:稳态计算法和动态计算法。
稳态计算法相对简单,它基于稳定的室内外温度和传热条件进行计算。
这种方法适用于初步设计和估算,但对于一些复杂的情况,可能会存在较大的误差。
动态计算法则更加精确,它考虑了室内外温度随时间的变化、建筑围护结构的蓄热特性以及人员活动等因素的动态影响。
虽然计算过程较为复杂,但能够更准确地反映实际的采暖负荷需求。
在实际计算中,我们通常会将建筑围护结构的传热分为导热、对流和辐射三种方式。
热负荷计算例题热负荷是指一定时间内,人们需要满足热能需求的能量数量。
热负荷计算需要考虑房屋室温、外界空气温度、房屋室内外热量流量、空调制冷量、热量增加减少等因素,最终确定空调制冷量,以及冷、热水的热水量。
热负荷计算实例一:一栋24层的建筑,每层面积为100m2,每层高为3m,室内室外温差大于5℃,每层嵌入式吊顶夹层面积占20%,每层夹层高2m,内部空气密度为1.2kg/m3。
首先,我们需要确定房屋室内室外温度,设室内温度为28℃,室外温度为23℃。
接着,我们需要计算出每层的室内外热量交换量,可以借助ASHRAE Handbook的计算方法进行计算,其根据室内室外的温度差以及空气密度的大小,公式为:q = 1.2 * (T1-T2) *A *h / 24位为kW/h,其中,T1,T2分别表示室内室外温度,A表示面积,h表示空气密度。
通过上述计算,我们可以得出每层室内外热量交换量,计算后为每层0.36kW.h/h,累加计算,24层楼全部房间的室内外热量交换量为8.64 kW/h 。
接下来,我们根据室内外热量交换量计算制冷量,可以借助ASHRAE Handbook的计算方法进行计算,其计算公式为: E = q/4.5 + q/30,单位为ton/h,其中,q表示每层室内外热量交换量。
通过计算,得出24层楼的制冷量为8.64/4.5 + 8.64/30 = 0.8 ton/h。
最后,计算冷热水的热负荷,其计算根据楼层的面积、室内温度、人数等因素进行计算,可以借助ASHRAE的计算公式进行计算:Q = P * 1.2 * (T1 - T2) * A * 24位为kW/h,其中,P表示每平米人数,T1,T2分别表示室内室外温度,A表示面积,24表示小时数。
通过上述计算,得出24层楼的冷热水热负荷为4.32 kW/h,累计计算后为104.8 kW/h。
综上所述,24层楼的热负荷总和为8.64+0.8+104.8=114.24kW/h.热负荷计算实例二:一栋50层建筑,每层面积为200m2,每层高4m,室内室外温差大于10℃,每层嵌入式吊顶夹层面积占20%,每层夹层高2m,内部空气密度为1.2kg/m3。
供热负荷如何计算?热负荷计算,民建部分:以下图为例,该房间的散热量,由以下⼏个部分构成:1.外墙散热量;2.外窗散热量;3.户门传热量;4.隔墙传热量;5.屋顶散热量;6.地⾯散热量;7.冷风渗透耗热量;8.冷风侵⼊耗热量。
⼀、采暖负荷估算采暖热负荷的估算办法Qn=a*qn*V*(tn-tw)式中:Qn —采暖热负荷 Wtn —室内空⽓温度℃tw —室外供暖计算温度V—建筑的体积 m3qn —体积热指标根据建筑的保温情况宜取0.4-0.7a —修正系数。
请参考下表(⼀)独⽴分户供暖的负荷特点:1.独⽴控制,室温可调;2.间歇运⾏,短时间加热功率⼤;3.存在户间传热的问题。
基于以上原因,独⽴分户供热热源的加热功率要⾼于按照传统集中供热的计算所得的热负荷⼀般需要乘以 1.3~1.5 的系数。
(⼆)⽣活热⽔加热功率:热⽔加热的基本计算公式Q=C*m*(tr-tl)式中:tr/tl —热⽔/冷⽔温度℃m —热⽔流量 L/minQ —加热功率 kWC — 常数0.07常⽤热⽔参数表⽣活热⽔选型提⽰对于全⽇供应热⽔的住宅,每户设有浴盆时,仅计算浴盆的热⽔⽤⽔量,其他器具的热⽔⽤量不计,浴盆的同时使⽤百分数按下表选取。
⼆、壁挂炉的安装位置选择1.便于烟⽓的扩散和新鲜空⽓的吸⼊;2.靠近⽓源,⽔源,电源;3.有合适的排⽔接⼝;4.有充⾜的维修空间;5.能承受壁挂炉满⽔重量的垂直墙⾯;6.要考虑便于管道布置和系统的⽔⼒平衡;7.便于隐藏下部的管道以及空间的美观。
注意:⾮采暖空间内安装时, 要对⽔路管道做防冻保温处理。
民⽤建筑供暖设计热负荷⼀. 房间热负荷的组成:a.围护结构的耗热量b.加热由门、孔洞侵⼊的冷空⽓的耗热量c.加热由门窗缝隙渗⼊室内空⽓的耗热量围护结构的温差传热量Qj=Kf(tn-tw)aQj---通过供暖房间某⼀⾯围护结构的温差传热,WK---该⾯围护结构的传热系数,W/m2 .℃F---该⾯维护结构的散热⾯积,m2tn--室内空⽓计算温度,℃tw--室外采暖计算温度,℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分⽐计算,考虑各项附加后的耗热量Q1=Qj(1+βch+βf+ βli+ βm)(1+ βf.g)(1+ βj)βch– 朝向修正;βf– 风⼒修正;βli– 两⾯外墙修正;βm – 窗墙⾯积⽐过⼤修正;βf.g– 房⾼附加修正;βj – 间歇附加修正;通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度,mL---每⽶门窗缝隙的基准渗风量,m3/h·mm---门窗缝隙的渗风量综合修正系数外门开启冲⼊的冷风耗热量可按照建筑的形式查表计算⼯业⼚房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空⽓温度的确定1)⼯作地带的设计温度 tg2)室内空⽓的计算温度 t n当车间⾼度 ≤4m时,tn=tg;当车间⾼度>4m时,对地⾯ tn=tg,对外墙、外窗和外门 tn=(tn+td)/2;对屋顶 tn=td=tg+Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当 tn分别按照地⾯、外墙及屋顶取不同值时,房⾼附加修正率βf .g=0 ,两⾯外墙修正βli =0 ;窗墙⾯积⽐过⼤修正βm =02.⼚房的门窗缝隙冷风渗透耗热量3.⼚房的⼤门开启冲⼊的冷风耗热量a.每班开启时间≤15min的⼤门,附加率为200~500%;b.每班开启时间>15min的外门,按照下列经验公式计算:G=A +(a +Nνw ) FG--冲⼊的冷风量,kg/s; N—常数,0.15~0.25a, A—系数,查表 ;Vw---冬季室外平均风速,m /sF--车间上部可能开启的排⽓窗或排⽓孔的⾯积,m2建筑物热负荷可按建筑体积估算Q N =a q N.VV (t n .p- t w)Q f=a q f. V V (tn .p- t w. f)建筑物热负荷可按建筑⾯积估算(⽅案设计)Q N= q N.S S。
热负荷及散热量计算热负荷与散热量计算是建筑设计中非常重要的一部分,可以帮助建筑师和机械师设计出符合要求的暖通空调系统。
本文将介绍如何计算热负荷和散热量。
热负荷计算热负荷是指建筑内部需要空调系统将室内温度保持在合适的范围内所需要的能量。
计算热负荷需要考虑多个因素,包括室内外温差、太阳辐射、人员和设备等室内热源以及外部环境条件等。
下面是计算热负荷的基本步骤:1. 确定设计条件要计算热负荷,首先需要确定设计条件,包括室内设计温度、室内相对湿度、外部设计温度、太阳辐射等数据。
这些数据可以根据当地的气象数据和建筑内部设备使用需求来确定。
2. 计算換気量建筑内部要求进出空气的量也是一个影响热负荷的重要因素。
換气量的计算可以参考 ASHRAE 62.1 标准(北美建筑师和工程师协会-通风和空气调节工程师协会标准)。
3. 确定室内热负荷设计条件和換气量确定后,可以开始计算室内热负荷。
这个过程需要考虑室内空气传导、辐射、对流和关闭或遮盖群众设备的影响等多个因素。
4. 确定散热量最终,热负荷的计算结果应该能够决定空调系统的散热量需求,从而确定所需的冷却或加热设备的类型和大小。
散热量计算要计算空调系统的散热量需求,同样需要确定设计条件,如室内外温度等等。
接下来,需要确定以下两个因素:1. 室内环境需求首先,需要根据建筑设计和使用要求,确定所需的室内温度范围和相对湿度要求。
也需要考虑到室内使用设备等带来的额外散热负荷。
2. 设备散热量其次,需要考虑空调系统本身会产生多少热量,并根据空调系统的型号、功率和效率等多个因素来确定空调系统的散热量。
通常可以通过空调系统制造商提供的技术规格表来找到这些数据。
3. 热负荷和散热量计算实例以下是一个简单的热负荷和散热量计算实例:假设设计条件如下:•室内设计温度为 24°C;•外部设计温度为 37°C;•室内相对湿度为 50%;•外部太阳辐射量为 150W/m²。
