室分工程施工组织设计方案培训资料(doc 42页)施工组织设计浙江通信产业服务有限公司网络科技分公司1工程概况建设内容包括但不限于室分系统主设备、WLAN主设备（AP、交换机）、各类室外安装设备箱体、无源器件（耦合器、功分器等）、天线、网线、野战光缆、馈线、馈线接头等的安装、整改、拆除。
本项目划分情况如下：我司根据招标文件所述，了解本期工程施工的重要性及建设难度，为此我司设置项目服务机构本期工程建设项目提供服务。
2项目组织结构及人员配置我公司总部设在上海浦东新区张江高科碧波路889号中兴通讯大厦，下设江西省办事处；江西办事处设立在南昌市红谷滩新区凤凰中大道999号万达中心B1写字楼1403室。
公司常驻江西办事处组织结构图如下： 江西办事处总经理商务部市场部工程部行政部市场产品科市场推广科项目管理科技术支撑科市场团队室分产品网优产品WLAN 产品新产品推广工程团队赣州九江宜春上饶南昌吉安项目团队工程交付拟配置22人的工程服务队伍，含项目管理人员（业务/工程）、业务人员、物业协调人员、勘测设计工程师、督导工程师、开通测试工程师、维护工程师、安全管理员，以及经验丰富的施工队伍，并承诺可以视工程量的大小对服务人员的数量进行适当的调整。
1、 人员结构合理，经验丰富，综合素质高。
其中有80%以上人员具有3年以上工程服务经验。
2、 针对室内覆盖系统工程物业协调难的特点，我公司配置了专职经验丰富的物业协调人员另外，还积极与各种物业管理公司、政府机关等部门保持密切联系，以方便我公司的物业协调工作。
3、针对每个新站点建设，我公司将针对该新站点成立独立的项目小组，由设计人员担任项目小组组长，管理该站点的业务、设计、施工、开通、验收等。
4、我公司将会配备充足的施工人员以及安排经验丰富的督导工程师，以确保多个站点同时施工，从而高效率完成站点施工。
5、公司历来重视质量生产及安全管理，各项工程分别配置安全管理与质量监督员。
2.1项目组织结构图工程施工组物业协调组勘测设计组综合组物业协调工程师勘测设计工程师施工队伍开通测试工程师安全员工程督导工程师仓管员司机一队二队文档管理员地市团队地市工程地市商务合同管理应收账款地市市场业务经理产品经理三队针对本项目特点，根据以上项目组织结构图重点对地市工程口各职能小组职责功能描述如下：组别/职位职责功能描述项目经理1、负责该江西省铁塔地市公司委托的室内分布系统施工项目有关的总协调组织，对整个项目整体负责；2、保持与地市铁塔公司的沟通联系；3、落实、安排项目内工作，管理整个项目团队；4、对施工项目的质量、进度、安全负责；物业协调组负责站点信息的收集和业主的沟通协调，协助运营商签订物业合同勘测设计组主要负责拟写方案和方案技术交底工作，包括现场勘察、系统设计和方案撰写。

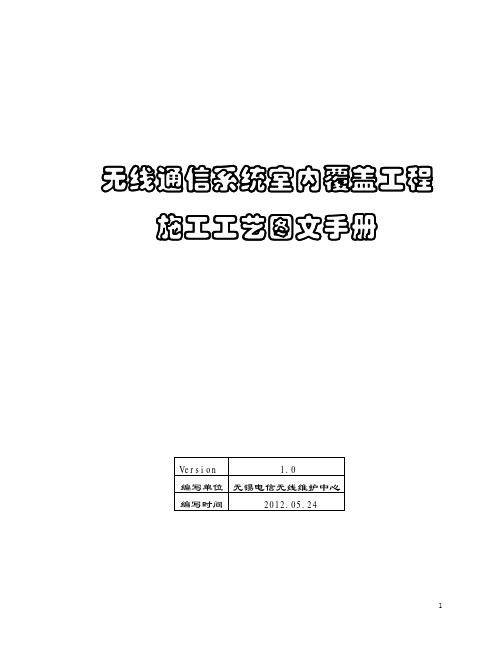

无线通信系统室内覆盖工程施工工艺图文手册Version 1.0编写单位无锡电信无线维护中心编写时间2012.05.24目录一、系统组成 (3)1.1 信源设备 (3)1.2 有源设备 (4)1.3 无源器件 (4)1.4 天线 (4)1.5 线缆 (5)1.6 连接器和转接器 (7)二、信源施工安装 (10)2.1 主设备RRU安装 (10)2.2 光纤直放站安装 (10)2.3 无线直放站安装 (11)2.4 微型直放站安装 (12)2.5 有源设备接地、接电要求 (12)2.6 WLAN设备安装图例 (13)三、有源器件安装 (16)3.1干线放大器 (16)四、无源器件安装 (17)五、天线安装 (20)六、馈线布放要求 (25)七、接头制作 (30)7.1 1/2"馈线接头制作基本步骤和方法 (30)八、标签制作 (33)参考文献 (34)一、系统组成室内分布系统建设项目的网络结构如图1-1所示。
室分建设项目示意图图1-1室分建设项目主要由信号源和分布系统两部分组成。
信号源包括：宏基站、分布式基站、各类直放站、AP等设备，室内信号分布系统是由有源器件、无源器件、天线、线缆等组成。
1.1 信源设备信号源主要包括宏基站、分布式基站、各类直放站、AP（Access Point）设备等。
图1-2 BBU设备图1-3 RRU设备图1-4 直放站近端设备图1-5 直放站远端设备图1-6 WLAN AP设备图1-7 微直放站设备微功率直放站RRU直放站近端APBBU直放站远端1.2 有源设备有源设备主要包括直放站、干放等。
图1-8 干放设备图1-9 直放站设备1.3 无源器件无源器件主要包括功分器、耦合器、合路器等。
Ø功分器：将接收到的射频信号，经线缆均等地分成多路的无源器件。
包括：二功分、三功分、四功分。
Ø耦合器：将接收到的射频信号，经线缆不均等地分成多路的无源器件。
包括：5db、6db、7db、10db、15db、20db、25db、30db、40db等规格。
