光电编码器光电编码器,是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器;这是目前应用最多的传感器,光电编码器是由光栅盘和光电检测装置组成;根据检测原理,编码器可分为光学式、磁式、感应式和电容式;根据其刻度方法及信号输出形式,可分为增量式、绝对式以及混合式三种;绝对脉冲编码器:APC增量脉冲编码器:SPC1.光电编码器原理光电编码器,是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器;这是目前应用最多的传感器,光电编码器是由光栅盘和光电检测装置组成;光栅盘是在一定直径的圆板上等分地开通若干个长方形孔;由于光电码盘与电动机同轴,电动机旋转时,光栅盘与电动机同速旋转,经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号,其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速;此外,为判断旋转方向,码盘还可提供相位相差90°的脉冲信号;增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90,从而可方便地判断出旋转方向,而Z相为每转一个脉冲,用于基准点定位;增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移,但是不能通过输出脉冲区别出在哪个位置上的增量;它能够产生与位移增量等值的脉冲信号,其作用是提供一种对连续位移量离散化或增量化以及位移变化速度的传感方法,它是相对于某个基准点的相对位置增量,不能够直接检测出轴的绝对位置信息;一般来说,增量式光电编码器输出A、B两相互差90度角的脉冲信号即所谓的两组正交输出信号,从而可方便地判断出旋转方向;同时还有用作参考零位的Z相标志指示脉冲信号,码盘每旋转一周,只发出一个标志信号;标志脉冲通常用来指示机械位置或对积累量清零;增量式光电编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成;码盘上刻有节距相等的辐射状透光缝隙,相邻两个透光缝隙之间代表一个增量周期；检测光栅上刻有A、B两组与码盘相对应的透光缝隙,用以通过或阻挡光源和光电检测器件之间的光线;它们的节距和码盘上的节距相等,并且两组透光缝隙错开1/4节距,使得光电检测器件输出的信号在相位上相差电度角;当码盘随着被测转轴转动时,检测光栅不动,光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上,光电检测器件就输出两组相位相差电度角的近似于正弦波的电信号,电信号经过转换电路的信号处理,可以得到被测轴的转角或速度信息;增量式光电编码器的优点是：原理构造简单、易于实现；机械平均寿命长,可达到几万小时以上；分辨率高；抗干扰能力较强,信号传输距离较长,可靠性较高;其缺点是它无法直接读出转动轴的绝对位置信息;1.1.2基本技术规格在增量式光电编码器的使用过程中,对于其技术规格通常会提出不同的要求,其中最关键的就是它的分辨率、精度、输出信号的稳定性、响应频率、信号输出形式;1分辨率光电编码器的分辨率是以编码器轴转动一周所产生的输出信号基本周期数来表示的,即脉冲数/转PPR;码盘上的透光缝隙的数目就等于编码器的分辨率,码盘上刻的缝隙越多,编码器的分辨率就越高;在工业电气传动中,根据不同的应用对象,可选择分辨率通常在500~6000PPR的增量式光电编码器,最高可以达到几万PPR;交流伺服电机控制系统中通常选用分辨率为2500PPR的编码器;此外对光电转换信号进行逻辑处理,可以得到2倍频或4倍频的脉冲信号,从而进一步提高分辨率;2精度增量式光电编码器的精度与分辨率完全无关,这是两个不同的概念;精度是一种度量在所选定的分辨率范围内,确定任一脉冲相对另一脉冲位置的能力;精度通常用角度、角分或角秒来表示;编码器的精度与码盘透光缝隙的加工质量、码盘的机械旋转情况的制造精度因素有关,也与安装技术有关;3输出信号的稳定性编码器输出信号的稳定性是指在实际运行条件下,保持规定精度的能力;影响编码器输出信号稳定性的主要因素是温度对电子器件造成的漂移、外界加于编码器的变形力以及光源特性的变化;由于受到温度和电源变化的影响,编码器的电子电路不能保持规定的输出特性,在设计和使用中都要给予充分考虑;4响应频率编码器输出的响应频率取决于光电检测器件、电子处理线路的响应速度;当编码器高速旋转时,如果其分辨率很高,那么编码器输出的信号频率将会很高;如果光电检测器件和电子线路元器件的工作速度与之不能相适应,就有可能使输出波形严重畸变,甚至产生丢失脉冲的现象;这样输出信号就不能准确反映轴的位置信息;所以,每一种编码器在其分辨率一定的情况下,它的最高转速也是一定的,即它的响应频率是受限制的;5信号输出形式在大多数情况下,直接从编码器的光电检测器件获取的信号电平较低,波形也不规则,还不能适应于控制、信号处理和远距离传输的要求;所以,在编码器内还必须将此信号放大、整形;经过处理的输出信号一般近似于正弦波或矩形波;由于矩形波输出信号容易进行数字处理,所以这种输出信号在定位控制中得到广泛的应用;采用正弦波输出信号时基本消除了定位停止时的振荡现象,并且容易通过电子内插方法,以较低的成本得到较高的分辨率;增量式光电编码器的信号输出形式有：集电极开路输出Open Collector、电压输出Voltage Output、线驱动输出Line Driver、互补型输出Complemental Output和推挽式输出Totem Pole;集电极开路输出这种输出方式通过使用编码器输出侧的NPN晶体管,将晶体管的发射极引出端子连接至0V,断开集电极与+Vcc的端子并把集电极作为输出端;在编码器供电电压和信号接受装置的电压不一致的情况下,建议使用这种类型的输出电路;主要应用领域有电梯、纺织机械、注油机、自动化设备、切割机械、印刷机械、包装机械和针织机械等;电压输出这种输出方式通过使用编码器输出侧的NPN晶体管,将晶体管的发射极引出端子连接至0V,集电极端子与+Vcc和负载电阻相连,并作为输出端;在编码器供电电压和信号接受装置的电压一致的情况下,建议使用这种类型的输出电路;主要应用领域有电梯、纺织机械、注油机、自动化设备、切割机械、印刷机械、包装机械和针织机械等;线驱动输出这种输出方式将线驱动专用IC芯片26LS31用于编码器输出电路,由于它具有高速响应和良好的抗噪声性能,使得线驱动输出适宜长距离传输;输出电路如图1-5所示;主要应用领域有伺服电机、机器人、数控加工机械等;互补型输出这种输出方式由上下两个分别为PNP型和NPN型的三极管组成,当其中一个三极管导通时,另外一个三极管则关断;这种输出形式具有高输入阻抗和低输出阻抗,因此在低阻抗情况下它也可以提供大范围的电源;由于输入、输出信号相位相同且频率范围宽,因此它适合长距离传输;主要应用于电梯领域或专用领域;推挽式输出这种输出方式由上下两个NPN型的三极管组成,当其中一个三极管导通时,另外一个三极管则关断;电流通过输出侧的两个晶体管向两个方向流入,并始终输出电流;因此它阻抗低,而且不太受噪声和变形波的影响;主要应用领域有电梯、纺织机械、注油机、自动化设备、切割机械、印刷机械、包装机械和针织机械等;绝对式编码器旋转增量值编码器以转动时输出脉冲,通过计数设备来计算其位置,当编码器不动或停电时,依靠计数设备的内部记忆来记住位置;这样,当停电后,编码器不能有任何的移动,当来电工作时,编码器输出脉冲过程中,也不能有干扰而丢失脉冲,不然,计数设备计算并记忆的零点就会偏移,而且这种偏移的量是无从知道的,只有错误的生产结果出现后才能知道;解决的方法是增加参考点,编码器每经过参考点,将参考位置修正进计数设备的记忆位置;在参考点以前,是不能保证位置的准确性的;为此,在工控中就有每次操作先找参考点,开机找零等方法;这样的方法对有些工控项目比较麻烦,甚至不允许开机找零开机后就要知道准确位置,于是就有了绝对编码器的出现;绝对编码器是直接输出数字量的传感器,在它的圆形码盘上沿径向有若干同心码道,每条道上由透光和不透光的扇形区相间组成,相邻码道的扇区数目是双倍关系,码盘上的码道数就是它的二进制数码的位数,在码盘的一侧是光源,另一侧对应每一码道有一光敏元件；当码盘处于不同位置时,各光敏元件根据受光照与否转换出相应的电平信号,形成二进制数;这种编码器的特点是不要计数器,在转轴的任意位置都可读出一个固定的与位置相对应的数字码;显然,码道越多,分辨率就越高,对于一个具有 N位二进制分辨率的编码器,其码盘必须有N条码道;绝对式编码器是利用自然二进制或循环二进制葛莱码方式进行光电转换的;绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形,绝对编码器可有若干编码,根据读出码盘上的编码,检测绝对位置;编码的设计可采用二进制码、循环码、二进制补码等;它的特点是：1.可以直接读出角度坐标的绝对值；2.没有累积误差；3.电源切除后位置信息不会丢失;但是分辨率是由二进制的位数来决定的,也就是说精度取决于位数,目前有10位、14位等多种;绝对型旋转光电编码器,因其每一个位置绝对唯一、抗干扰、无需掉电记忆,已经越来越广泛地应用于各种工业系统中的角度、长度测量和定位控制;绝对编码器光码盘上有许多道刻线,每道刻线依次以2线、4线、8线、16线;;;;;;编排,这样,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n-1次方的唯一的2进制编码格雷码,这就称为n位绝对编码器;这样的编码器是由码盘的机械位置决定的,它不受停电、干扰的影响;绝对编码器由机械位置决定的每个位置的唯一性,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置;这样,编码器的抗干扰特性、数据的可靠性大大提高了;由于绝对编码器在定位方面明显地优于增量式编码器,已经越来越多地应用于工控定位中;绝对型编码器因其高精度,输出位数较多,如仍用并行输出,其每一位输出信号必须确保连接很好,对于较复杂工况还要隔离,连接电缆芯数多,由此带来诸多不便和降低可靠性,因此,绝对编码器在多位数输出型,一般均选用串行输出或总线型输出,德国生产的绝对型编码器串行输出最常用的是SSI同步串行输出;旋转单圈绝对式编码器,以转动中测量光码盘各道刻线,以获取唯一的编码,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码器只能用于旋转范围360度以内的测量,称为单圈绝对式编码器;如果要测量旋转超过360度范围,就要用到多圈绝对式编码器;编码器生产厂家运用钟表齿轮机械的原理,当中心码盘旋转时,通过齿轮传动另一组码盘或多组齿轮,多组码盘,在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,这样的绝对编码器就称为多圈式绝对编码器,它同样是由机械位置确定编码,每个位置编码唯一不重复,而无需记忆;多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多,这样在安装时不必要费劲找零点,将某一中间位置作为起始点就可以了,而大大简化了安装调试难度;多圈式绝对编码器在长度定位方面的优势明显,已经越来越多地应用于工控定位中;绝对值旋转编码器的机械安装有高速端安装、低速端安装、辅助机械装置安装等多种形式;绝对值编码器信号输出有并行输出、串行输出、总线型输出、变送一体型输出1．并行输出：绝对值编码器输出的是多位数码格雷码或纯二进制码,并行输出就是在接口上有多点高低电平输出,以代表数码的1或0,对于位数不高的绝对编码器,一般就直接以此形式输出数码,可直接进入PLC或上位机的I/O接口,输出即时,连接简单;但是并行输出有如下问题：1;必须是格雷码,因为是纯二进制码,在数据刷新时可能有多位变化,读数会在短时间里造成错码;2;所有接口必须确保连接好,因为如有个别连接不良点,该点电位始终是0,造成错码而无法判断;3;传输距离不能远,一般在一两米,对于复杂环境,最好有隔离;4;对于位数较多,要许多芯电缆,并要确保连接优良,由此带来工程难度,同样,对于编码器,要同时有许多节点输出,增加编码器的故障损坏率;2．串行SSI输出：串行输出就是通过约定,在时间上有先后的数据输出,这种约定称为通讯规约,其连接的物理形式有RS232、RS422TTL、RS485等;由于绝对值编码器好的厂家都是在德国,所以串行输出大部分是与德国的西门子配套的,如SSI同步串行输出;串行输出连接线少,传输距离远,对于编码器的保护和可靠性就大大提高了;一般高位数的绝对编码器都是用串行输出的;3．现场总线型输出现场总线型编码器是多个编码器各以一对信号线连接在一起,通过设定地址,用通讯方式传输信号,信号的接收设备只需一个接口,就可以读多个编码器信号;总线型编码器信号遵循RS485的物理格式,其信号的编排方式称为通讯规约,目前全世界有多个通讯规约,各有优点,还未统一,编码器常用的通讯规约有如下几种：PROFIBUS-DP； CAN；DeviceNet；Interbus等总线型编码器可以节省连接线缆、接收设备接口,传输距离远,在多个编码器集中控制的情况下还可以大大节省成本4．变送一体型输出有的绝对编码器,其信号已经在编码器内换算后直接变送输出,其有模拟量4—20mA输出、RS485数字输出、14位并行输出;三．连接绝对编码器的电气二次设备：连接绝对值编码器的设备可以是可编程控制器PLC、上位机,也可以是专用显示信号转换仪表,由仪表再输出信号给PLC或上位机;1．直接进入PLC或上位机：编码器如果是并行输出的,可以直接连接PLC或上位机的输入输出接点I/O,其信号数学格式应该是格雷码;编码器有多少位就要占用PLC的多少位接点,如果是24伏推挽式输出,高电平有效为1,低电平为0；如果是集电极开路NPN输出,则连接的接点也必须是NPN型的,其低电平有效,低电平为1;2．编码器如果是串行输出的,由于通讯协议的限制,后接电气设备必须有对应的接口;例如SSI串行,可连接西门子的S7-300系列的PLC,有SM338等专用模块,或S7-400的FM451等模块,对于其他品牌的PLC,往往没有专用模块或有模块也很贵;3．编码器如是总线型输出,接受设备需配专用的总线模块,例如PROFIBUS-DP;但是,如选择总线型输出编码器,在编码器与接收设备PLC中间,就无法加入其他显示仪表,如需现场显示,就要从PLC再转出信号给与信号匹配的显示仪表;有些协议自定义的RS485输出信号进PLC的RS485接口,需PLC具有智能编程功能;4．连接专用显示转换仪表：针对较多使用的SSI串行输出编码器,我公司提供专用的显示、信号转换仪表,由仪表进行内部解码、计算、显示、信号转换输出,再连接PLC或上位机;其优点如下：a.现场可以有直观的显示,直接在仪表上设置参数;b.专用程序读码解码、容错、内部计算,可以大大减少各个项目的编程工作量,提高稳定和可靠性;信号输出是由内部数字量直接计算,快速、准确;c.信号输出有多种形式,灵活方便,后面可连接各种PLC或上位机,通用性强;我公司各类连接SSI编码器的仪表一览表：GPMV0814、GPMV1016三位一体型GPMV0814绝对多圈编码器,其光电码盘读码解码、显示设定、信号转换三位一体,输出4—20mA模拟量、并行数字量RS485通讯可同时输出,连接各类PLC和上位机;一般的应用,可选同时两组输出型,一组信号连接PLC,另一组连接显示仪表,如需要增加开关输出,可从显示仪表设定输出;混合式绝对值编码器混合式绝对值编码器,它输出两组信息：一组信息用于检测磁极位置,带有绝对信息功能；另一组则完全同增量式编码器的输出信息;光电编码器是一种角度角速度检测装置,它将输入给轴的角度量,利用光电转换原理转换成相应的电脉冲或数字量,具有体积小,精度高,工作可靠,接口数字化等优点;它广泛应用于数控机床、回转台、伺服传动、机器人、雷达、军事目标测定等需要检测角度的装置和设备中;。

光电编码器的原理及应用光电编码器是一种精密测量设备，常用于测量旋转角度或线性位置。

它通过光电传感器和编码盘之间的互动来实现测量。

本文将介绍光电编码器的原理、构造和应用。

一、原理光电编码器的工作原理基于光电传感器对编码盘上光学标记的检测。

编码盘通常由透明和不透明的区域组成。

当光线照射到编码盘上时，透明和不透明的区域将交替出现在光电传感器面前，从而导致光电传感器输出脉冲。

光电编码器的输出脉冲数与编码盘上的光学标记数目相关。

通常，编码盘上的光学标记数越多，输出脉冲数就越多，从而实现更精确的位置测量。

此外，光电编码器还可通过增量编码或绝对编码方式进行测量。

二、构造光电编码器通常由光学系统、编码盘、信号处理电路和接口电路组成。

光学系统包括光源和光电传感器，用于发射和接收光线。

编码盘作为测量对象，用于生成光学标记。

信号处理电路负责对光电传感器输出的脉冲信号进行处理和解码。

接口电路用于将处理后的信号输出给外部设备。

光电编码器的结构形式主要有旋转式和直线式两种。

旋转式编码器适用于旋转轴测量，常见的有光栅编码器和光学电子编码器。

直线式编码器适用于直线位移测量，常见的有线性光栅编码器和直线电子编码器。

三、应用光电编码器在工业控制、机械加工、自动化系统等领域中有广泛的应用。

1. 位置测量：光电编码器可用于测量机械设备的旋转角度或线性位移，例如机床的进给系统、机器人的关节角度等。

其高精度和稳定性使得测量结果可靠准确。

2. 运动控制：光电编码器可作为反馈装置用于闭环控制系统中，实现对机械设备运动的精确控制。

通过实时监测位置变化，可以对运动过程进行调整和优化，提高生产效率。

3. 位置校准：光电编码器可在传感器灵敏度高、分辨率高的情况下，对其他传感器的测量结果进行校准。

例如，在无人驾驶领域中，光电编码器可用于对雷达或摄像头的测量结果进行校准，提高车辆的定位准确性。

4. 导航系统：光电编码器可用于导航系统中船舶、飞行器等航行过程的航向或航行距离的测量。

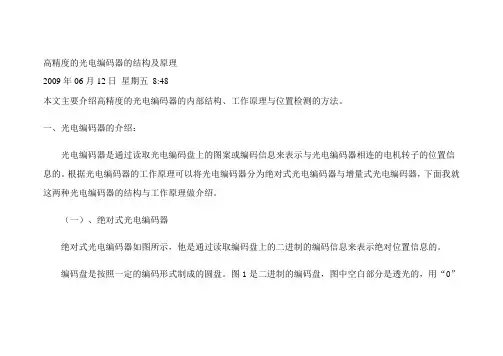

高精度的光电编码器的结构及原理2009年06月12日星期五8:48本文主要介绍高精度的光电编码器的内部结构、工作原理与位置检测的方法。

一、光电编码器的介绍：光电编码器是通过读取光电编码盘上的图案或编码信息来表示与光电编码器相连的电机转子的位置信息的。

根据光电编码器的工作原理可以将光电编码器分为绝对式光电编码器与增量式光电编码器，下面我就这两种光电编码器的结构与工作原理做介绍。

（一）、绝对式光电编码器绝对式光电编码器如图所示，他是通过读取编码盘上的二进制的编码信息来表示绝对位置信息的。

编码盘是按照一定的编码形式制成的圆盘。

图1是二进制的编码盘，图中空白部分是透光的，用“0”来表示;涂黑的部分是不透光的，用“1”来表示。

通常将组成编码的圈称为码道，每个码道表示二进制数的一位，其中最外侧的是最低位，最里侧的是最高位。

如果编码盘有4个码道，则由里向外的码道分别表示为二进制的23、22、21和20，4位二进制可形成16个二进制数，因此就将圆盘划分16个扇区，每个扇区对应一个4位二进制数，如0000、0001、 (1111)图1按照码盘上形成的码道配置相应的光电传感器，包括光源、透镜、码盘、光敏二极管和驱动电子线路。

当码盘转到一定的角度时，扇区中透光的码道对应的光敏二极管导通，输出低电平“0”，遮光的码道对应的光敏二极管不导通，输出高电平“1”，这样形成与编码方式一致的高、低电平输出，从而获得扇区的位置脚。

（二）、增量式光电编码器 Increamental Optical-electrical Encoder增量式光电编码器是码盘随位置的变化输出一系列的脉冲信号，然后根据位置变化的方向用计数器对脉冲进行加/减计数，以此达到位置检测的目的。

它是由光源、透镜、主光栅码盘、鉴向盘、光敏元件和电子线路组成。

增量式光电编码器的工作原理是是由旋转轴转动带动在径向有均匀窄缝的主光栅码盘旋转，在主光栅码盘的上面有与其平行的鉴向盘，在鉴向盘上有两条彼此错开90o相位的窄缝，并分别有光敏二极管接收主光栅码盘透过来的信号。

光电编码器介绍1.光电编码器原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。

此外，为判断旋转方向，码盘还可提供相位相差90旱牧铰仿龀逍藕拧根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。

1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90海佣煞奖愕嘏卸铣鲂较颍鳽相为每转一个脉冲，用于基准点定位。

它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。

其缺点是无法输出轴转动的绝对位置信息。

1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。

这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。

显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。

目前国内已有16位的绝对编码器产品。

绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。

绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。

1 光电编码器的工作原理光电编码器（Optical Encoder）俗称“单键飞梭”，其外观好像一个电位器，因其外部有一个可以左右旋转同时又可按下的旋钮，很多设备（如显示器、示波器等）用它作为人机交互接口。

下面以美国Greyhill公司生产的光电编码器为例，介绍其工作原理及使用方法。

光电编码器的内部电路如图1所示，其内部有1个发光二极管和2个光敏三极管。

当左右旋转旋钮时，中间的遮光板会随旋钮一起转动，光敏三极管就会被遮光板有次序地遮挡，A、B相就会输出图2所示的波形；当按下旋钮时，2、3两脚接通，其用法同一般按键。

图1 光电编码器的内部电路图2 光电编码器的输出波形当顺时针旋转时，光电编码器的A相相位会比B相超前半个周期；反之，A相会比B 相滞后半个周期。

通过检测A、B两相的相位就可以判断旋钮是顺时针还是逆时针旋转，通过记录A或B相变化的次数，就可以得出旋钮旋转的次数，通过检测2、3脚是否接通就可以判断旋钮是否按下。

其具体的鉴相规则如下：①A为上升沿，B＝0时，旋钮右旋；②B为上升沿，A＝1时，旋钮右旋；③A为下降沿，B＝1时，旋钮右旋；④B为下降沿，A＝0时，旋钮右旋；⑤B为上升沿，A＝0时，旋钮左旋；⑥A为上升沿，B＝1时，旋钮左旋；⑦B为下降沿，A＝1时，旋钮左旋；⑧A为下降沿，B＝0时，旋钮左旋。

通过上述方法，可以很简单地判断旋钮的旋转方向。

在判断时添加适当的延时程序，以消除抖动干扰。

2 WinCE提供的驱动模型WinCE操作系统支持两种类型的驱动程序。

一种为本地驱动程序，是把设备驱动程序作为独立的任务实现的，直接在顶层任务中实现硬件操作，因此都有明确和专一的目的。

本地设备驱动程序适合于那些集成到Windows CE平台的设备，诸如键盘、触摸屏、音频等设备。

另一种是具有定制接口的流接口驱动程序。

它是一般类型的设备驱动程序。

流接口驱动程序的形式为用户一级的动态链接库（DLL）文件，用来实现一组固定的函数称为“流接口函数”，这些流接口函数使得应用程序可以通过文件系统访问这些驱动程序。

光电编码器的工作原理剖析光电编码器的基本构造包括光源、光栅和光电探测器。

光源通常使用发光二极管(LED)，它会产生一个光束。

光栅是一个平面结构，通常是一个透明的玻璃或塑料板，上面刻有一定间距的透明和不透明条纹。

光电探测器可以是光电二极管或光电三极管，用于检测光源发出的光是否被光栅表面所遮挡。

在光栅反射阶段，光源发出光束照射在光栅上。

当光栅上的透明和不透明条纹之间出现变化时，光束会相应地被遮挡或透过。

光栅上的透明或不透明条纹的宽度和间距可以决定光电编码器的分辨率。

通常情况下，条纹越密集，分辨率越高。

当光栅上的光信号通过光电探测器时，光电探测器会感受到光的强度变化。

光电探测器可以将光信号转换为电信号。

这个电信号可以传递到计数器或其他电子设备，用于确定位置或测量速度。

在光信号判断阶段，通过分析光电探测器输出的电信号，可以确定位置或测量转速。

光电探测器通常会输出一个周期性的方波信号。

当光栅上的透明和不透明条纹之间的数量变化时，方波信号的周期和频率也会相应变化。

通过计数方波信号的上升沿或下降沿的数量，可以判断位置的变化量或计算转速。

除了基本的光电编码器，还有一些变种的设计，例如绝对光电编码器和增量光电编码器。

绝对光电编码器通过将每个位置对应的光信号编码为一组唯一的二进制代码，可以直接读取位置信息，不需要进行计数。

增量光电编码器则通过计算方波信号的周期和频率来测量位置变化或转速。

总结起来，光电编码器是通过光源、光栅和光电探测器来确定位置的装置。

它的工作原理包括光栅反射和光信号判断两个阶段。

在光栅反射阶段，光束照射在光栅上，被透明和不透明条纹遮挡或透过。

在光信号判断阶段，通过分析光电接收器输出的电信号，可以确定位置或测量转速。

光电编码器的分辨率可以根据条纹密度和光探测器的敏感程度来确定，高分辨率对应更精确的位置测量或转速计算。

光电编码器的工作原理及安装注意事项《光电编码器的工作原理及安装注意事项》1. 引言你有没有想过，在很多自动化设备里，是怎么精确地知道某个部件转了多少圈或者移动了多少距离呢？今天，咱们就来深入了解一下光电编码器这个神奇的小装置，搞清楚它的工作原理以及在安装的时候需要注意些什么。

这篇文章呀，咱们会先从光电编码器的基本概念说起，再聊聊它是怎么工作的，接着看看它在生活和工业中的应用，还有一些常见的问题和误解，最后再补充点相关的趣味知识，让你全方位地认识光电编码器。

2. 核心原理2.1基本概念与理论背景光电编码器呢，说白了就是一种能够把机械的运动转化成电信号的装置。

它的基础理论涉及到光学和电学的知识。

从发展历程来看，随着自动化技术的不断发展，对精确测量位置和速度的需求越来越高，光电编码器就应运而生了。

它的核心概念就是利用光电转换来实现测量。

就好比一个翻译，把机械运动这个“语言”翻译成电信号这个“语言”，这样机器就能读懂了。

2.2运行机制与过程分析光电编码器的工作过程可以简单地分成几个步骤。

首先，它有一个码盘，这个码盘上有很多透光和不透光的区域，就像黑白相间的条纹一样。

当码盘转动的时候，有一束光会照射到码盘上。

如果是透光的区域，光线就能通过，照射到后面的光电元件上；如果是不透光的区域，光线就被挡住了。

比如说，这就像用手电筒照有孔和没孔的板子，有孔的地方光就能透过去。

光电元件接收到光线或者没接收到光线就会产生不同的电信号。

然后，这些电信号会被处理，根据码盘上的编码方式，就能确定码盘转动的角度或者位置了。

这就好比通过解读不同的电信号密码，知道码盘转了多少。

3. 理论与实际应用3.1日常生活中的实际应用在日常生活中，光电编码器的应用还真不少呢。

就拿我们常见的电梯来说吧，光电编码器能够精确地测量电梯轿厢的位置，这样电梯就能准确地停在每一层楼。

还有我们家里的洗衣机，它在脱水的时候，光电编码器可以监测电机的转速，从而控制脱水的速度和时间。

什么是光电编码器什么是光电编码器一、光电编码器简介光电编码器是一种集光、机、电为一体的数字检测装置，它是一种通过光电转换，将输至轴上的机械、几何位移量转换成脉冲或数字量的传感器，它主要用于速度或位置(角度)的检测。

具有精度高、响应快、抗干扰能力强、性能稳定可靠等显著的优点。

按结构形式可分为直线式编码器和旋转式编码器两种类型。

旋转编码器主要由光栅、光源、检读器、信号转换电路、机械传动等部分组成。

光栅面上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期;分别用两个光栅面感光。

由于两个光栅面具有90°的相位差，因此将该输出输入数字加减计算器，就能以分度值来表示角度。

它们的节距从光电编码器的输出信号种类来划分，可分为增量式和绝对值式两大类。

旋转增量式编码器转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。

这样，当停电后，编码器不能有任何的移动;当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。

绝对编码器光码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线…编排，这样在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码)，这就称为位绝对编码器。

这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。

绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。

这样，编码器的抗干扰特性、数据的可靠性大大提高了。

由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工业控制定位中。

编码器信号输出有并行输出、串行输出、总线型输出、变送一体型输出等输出形式。

串行输出是时间上数据按照约定，有先后输出;空间上，所有位数的数据都在一组电缆上(先后)发出。

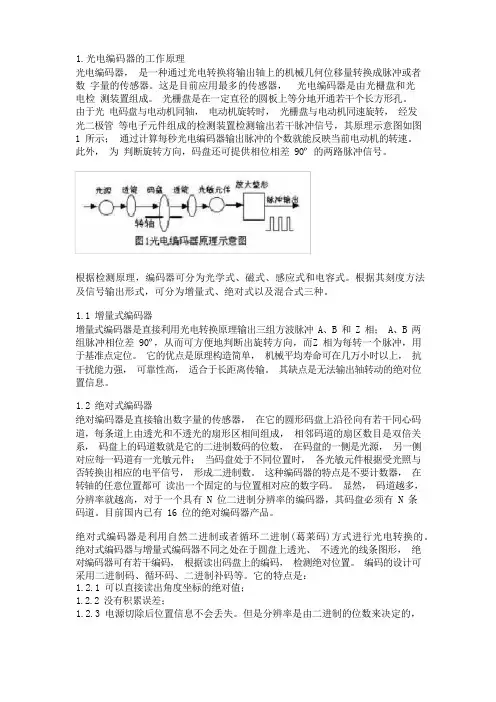

1.光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或者数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1 所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。

此外，为判断旋转方向，码盘还可提供相位相差90º 的两路脉冲信号。

根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。

1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲 A、B 和 Z 相； A、B 两组脉冲相位差 90º，从而可方便地判断出旋转方向，而Z 相为每转一个脉冲，用于基准点定位。

它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。

其缺点是无法输出轴转动的绝对位置信息。

1.2 绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。

这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。

显然，码道越多，分辨率就越高，对于一个具有 N 位二进制分辨率的编码器，其码盘必须有 N 条码道。

目前国内已有 16 位的绝对编码器产品。

绝对式编码器是利用自然二进制或者循环二进制(葛莱码)方式进行光电转换的。

绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。

光电编码器原理结构图增量式光电旋转编码器所谓编码器即是将某种物理量转换为数字格式的装置。

运动控制系统中的编码器的作用是将位置和角度等参数转换为数字量。

可采用电接触、磁效应、电容效应和光电转换等机理，形成各种类型的编码器。

运动控制系统中最常见的编码器是光电编码器。

光电编码器根据其用途的不同分为旋转光电编码器和直线光电编码器，分别用于测量旋转角度和直线尺寸。

光电编码器的关键部件是光电编码装置，在旋转光电编码器中是圆形的码盘(codewheel或codedisk)，而在直线光电编码器中则是直尺形的码尺(codestrip)。

码盘和码尺根据用途和成本的需要，可由金属、玻璃和聚合物等材料制作，其原理都是在运动过程中产生代表运动位置的数字化的光学信号。

图12.1可用于说明透射式旋转光电编码器的原理。

在与被测轴同心的码盘上刻制了按一定编码规则形成的遮光和透光部分的组合。

在码环的一边是发光二极管或白炽灯光源，另一边则是接收光线的光电器件。

码盘随着被测轴的转动使得透过码盘的光束产生间断，通过光电器件的接收和电子线路的处理，产生特定电信号的输出，再经过数字处理可计算出位置和速度信息。

上面所说的是透射式光电编码器的原理。

显然利用光反射原理也可制作光电编码器。

增量编码器的码盘如图12.2所示。

在现代高分辨率码盘上，透光和遮光部分都是很细的窄缝和线条，因此也被称为圆光栅。

相邻的窄缝之间的夹角称为栅距角，透光窄缝和遮光部分大约各占栅距角的1/2。

码盘的分辨率以每转计数(CPR-counts per revolution)表示，亦即码盘旋转一周在光电检测部分可产生的脉冲数。

例如某码盘的CPR为2048，则可以分辨的角度为10，311.8”。

在码盘上，往往还另外安排一个（或一组）特殊的窄缝，用于产生定位(index)或零位(zero)信号。

测量装置或运动控制系统可利用这个信号产生回零或复位操作。

从原理分析，光电器件输出的电信号应该是三角波。

光电编码器原理及应用电路1.光电编码器原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。

此外，为判断旋转方向，码盘还可提供相位相差90度的脉冲信号。

图1 光电编码器原理示意图根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。

1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90度的脉冲信号，Z相为每转一个脉冲，用于基准点定位。

它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。

其缺点是无法输出轴转动的绝对位置信息。

1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。

这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。

显然，码道越多，分辨率就越高，对于一个具有N位二进制分辨率的编码器，其码盘必须有N条码道。

目前国内已有16位的绝对编码器产品。

绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。

绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。
