光电编码器原理课件光电编码器光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90&or dm;的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
(REP)1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90º，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有N位二进制分辨率的编码器，其码盘必须有N条码道。
绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。
绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。
1 光电编码器的工作原理光电编码器（Optical Encoder）俗称“单键飞梭”，其外观好像一个电位器，因其外部有一个可以左右旋转同时又可按下的旋钮，很多设备（如显示器、示波器等）用它作为人机交互接口。
下面以美国Greyhill公司生产的光电编码器为例，介绍其工作原理及使用方法。
光电编码器的内部电路如图1所示，其内部有1个发光二极管和2个光敏三极管。
当左右旋转旋钮时，中间的遮光板会随旋钮一起转动，光敏三极管就会被遮光板有次序地遮挡，A、B相就会输出图2所示的波形；当按下旋钮时，2、3两脚接通，其用法同一般按键。
图1 光电编码器的内部电路图2 光电编码器的输出波形当顺时针旋转时，光电编码器的A相相位会比B相超前半个周期；反之，A相会比B 相滞后半个周期。
通过检测A、B两相的相位就可以判断旋钮是顺时针还是逆时针旋转，通过记录A或B相变化的次数，就可以得出旋钮旋转的次数，通过检测2、3脚是否接通就可以判断旋钮是否按下。
其具体的鉴相规则如下：①A为上升沿，B＝0时，旋钮右旋；②B为上升沿，A＝1时，旋钮右旋；③A为下降沿，B＝1时，旋钮右旋；④B为下降沿，A＝0时，旋钮右旋；⑤B为上升沿，A＝0时，旋钮左旋；⑥A为上升沿，B＝1时，旋钮左旋；⑦B为下降沿，A＝1时，旋钮左旋；⑧A为下降沿，B＝0时，旋钮左旋。
通过上述方法，可以很简单地判断旋钮的旋转方向。
在判断时添加适当的延时程序，以消除抖动干扰。
2 WinCE提供的驱动模型WinCE操作系统支持两种类型的驱动程序。
一种为本地驱动程序，是把设备驱动程序作为独立的任务实现的，直接在顶层任务中实现硬件操作，因此都有明确和专一的目的。
本地设备驱动程序适合于那些集成到Windows CE平台的设备，诸如键盘、触摸屏、音频等设备。
另一种是具有定制接口的流接口驱动程序。
它是一般类型的设备驱动程序。
流接口驱动程序的形式为用户一级的动态链接库（DLL）文件，用来实现一组固定的函数称为“流接口函数”，这些流接口函数使得应用程序可以通过文件系统访问这些驱动程序。

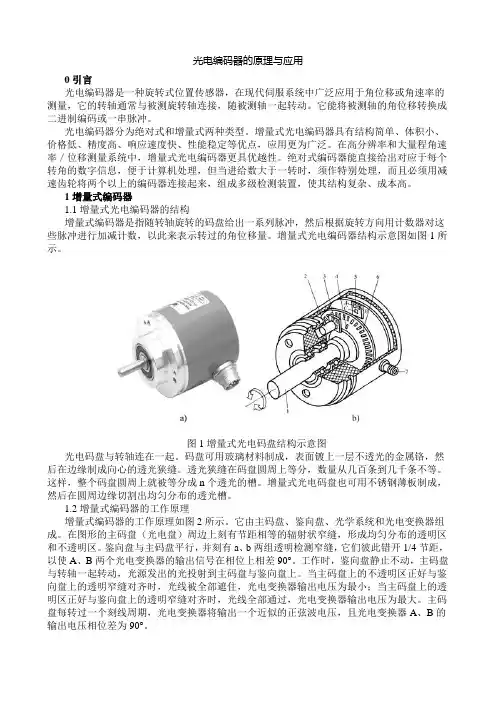

光电编码器的原理与应用0引言光电编码器是一种旋转式位置传感器，在现代伺服系统中广泛应用于角位移或角速率的测量，它的转轴通常与被测旋转轴连接，随被测轴一起转动。
它能将被测轴的角位移转换成二进制编码或一串脉冲。
光电编码器分为绝对式和增量式两种类型。
增量式光电编码器具有结构简单、体积小、价格低、精度高、响应速度快、性能稳定等优点，应用更为广泛。
在高分辨率和大量程角速率／位移测量系统中，增量式光电编码器更具优越性。
绝对式编码器能直接给出对应于每个转角的数字信息，便于计算机处理，但当进给数大于一转时，须作特别处理，而且必须用减速齿轮将两个以上的编码器连接起来，组成多级检测装置，使其结构复杂、成本高。
1增量式编码器1.1增量式光电编码器的结构增量式编码器是指随转轴旋转的码盘给出一系列脉冲，然后根据旋转方向用计数器对这些脉冲进行加减计数，以此来表示转过的角位移量。
增量式光电编码器结构示意图如图1所示。
图1增量式光电码盘结构示意图光电码盘与转轴连在一起。
码盘可用玻璃材料制成，表面镀上一层不透光的金属铬，然后在边缘制成向心的透光狭缝。
透光狭缝在码盘圆周上等分，数量从几百条到几千条不等。
这样，整个码盘圆周上就被等分成n个透光的槽。
增量式光电码盘也可用不锈钢薄板制成，然后在圆周边缘切割出均匀分布的透光槽。
1.2增量式编码器的工作原理增量式编码器的工作原理如图2所示。
它由主码盘、鉴向盘、光学系统和光电变换器组成。
在图形的主码盘（光电盘）周边上刻有节距相等的辐射状窄缝，形成均匀分布的透明区和不透明区。
鉴向盘与主码盘平行，并刻有a、b两组透明检测窄缝，它们彼此错开1/4节距，以使A、B两个光电变换器的输出信号在相位上相差90°。
工作时，鉴向盘静止不动，主码盘与转轴一起转动，光源发出的光投射到主码盘与鉴向盘上。
当主码盘上的不透明区正好与鉴向盘上的透明窄缝对齐时，光线被全部遮住，光电变换器输出电压为最小；当主码盘上的透明区正好与鉴向盘上的透明窄缝对齐时，光线全部通过，光电变换器输出电压为最大。
光电编码器原理结构图增量式光电旋转编码器所谓编码器即是将某种物理量转换为数字格式的装置。
运动控制系统中的编码器的作用是将位置和角度等参数转换为数字量。
可采用电接触、磁效应、电容效应和光电转换等机理，形成各种类型的编码器。
运动控制系统中最常见的编码器是光电编码器。
光电编码器根据其用途的不同分为旋转光电编码器和直线光电编码器，分别用于测量旋转角度和直线尺寸。
光电编码器的关键部件是光电编码装置，在旋转光电编码器中是圆形的码盘(codewheel或codedisk)，而在直线光电编码器中则是直尺形的码尺(codestrip)。
码盘和码尺根据用途和成本的需要，可由金属、玻璃和聚合物等材料制作，其原理都是在运动过程中产生代表运动位置的数字化的光学信号。
图12.1可用于说明透射式旋转光电编码器的原理。
在与被测轴同心的码盘上刻制了按一定编码规则形成的遮光和透光部分的组合。
在码环的一边是发光二极管或白炽灯光源，另一边则是接收光线的光电器件。
码盘随着被测轴的转动使得透过码盘的光束产生间断，通过光电器件的接收和电子线路的处理，产生特定电信号的输出，再经过数字处理可计算出位置和速度信息。
上面所说的是透射式光电编码器的原理。
显然利用光反射原理也可制作光电编码器。
增量编码器的码盘如图12.2所示。
在现代高分辨率码盘上，透光和遮光部分都是很细的窄缝和线条，因此也被称为圆光栅。
相邻的窄缝之间的夹角称为栅距角，透光窄缝和遮光部分大约各占栅距角的1/2。
码盘的分辨率以每转计数(CPR-counts per revolution)表示，亦即码盘旋转一周在光电检测部分可产生的脉冲数。
例如某码盘的CPR为2048，则可以分辨的角度为10，311.8”。
在码盘上，往往还另外安排一个（或一组）特殊的窄缝，用于产生定位(index)或零位(zero)信号。
测量装置或运动控制系统可利用这个信号产生回零或复位操作。
从原理分析，光电器件输出的电信号应该是三角波。
光电编码器原理课件光电编码器 光电编码器,是一种通过光电转换将输出轴上 的机械几何位移量转换成脉冲或数字量的传 感器。
这是目前应用最多的传感器,光电编码 器是由光栅盘和光电检测装置组成。
光栅盘是 在一定直径的圆板上等分地开通若干个长方 形孔。
由于光电码盘与电动机同轴，电动机旋 转时，光栅盘与电动机同速旋转，经发光二极 管等电子元件组成的检测装置检测输出若干 脉冲信号，通过计算每秒光电编码器输出脉冲 的个数就能反映当前电动机的转速。
此外，为 判断旋转方向，码盘还可提供相位相差90&or dm;的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁 式、感应式和电容式。
根据其刻度方法及信号 输出形式，可分为增量式、绝对式以及混合式 三种。
(REP)1.1增量式编码器111 l=J 1=增量式编码器是直接利用光电转换原理输出三组方波脉冲A、和Z相；A、B两组脉冲相位差9Oº,从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高, 对于一个具有N位二进制分辨率的编码器，其码盘必须有N条码道。
绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。
绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。
编码的设计可采用二进制码、循环码、二进制补码等。
它的特点是：1.2.1可以直接读出角度坐标的绝对值； 1.2.2没有累积误差；1.2.3电源切除后位置信息不会丢失。
但是分辨率是由二进制的位数来决定的，也就是说精度取决于位数，目前有10位、14位等多种。
1.3混合式绝对值编码器混合式绝对值编码器, 它输出两组信息:一组信息用于检测磁极位置，带有绝对信息功能;另一组则完全同增量式编码器的输出信息。
光电编码器是一种角度（角速度）检测装置，它将输入给轴的角度量，利用光电转换原理转换成相应的电脉冲或数字量，具有体积小，精度高，工作可靠,接口数字化等优点。
它广泛应用于数控机床、回转台、伺服传动、机器人、雷达、军事目标测定等需要检测角度的装置和设备中。
2009年06月12日星期五08:48本文主要介绍高精度的光电编码器的内部结构、工作原理与位置检测的方法。
一、光电编码器的介绍：光电编码器是通过读取光电编码盘上的图案或编码信息来表示与光电编码器相连的电机转子的位置信息的。
根据光电编码器的工作原理可以将光电编码器分为绝对式光电编码器与增量式光电编码器，下面我就这两种光电编码器的结构与工作原理做介绍。
（一）、绝对式光电编码器绝对式光电编码器如图所示，他是通过读取编码盘上的二进制的编码信息来表示绝对位置信息的。
编码盘是按照一定的编码形式制成的圆盘。
图1是二进制的编码盘，图中空白部分是透光的，用“0搭来表示;涂黑的部分是不透光的，用“1”来表示。
通常将组成编码的圈称为码道，每个码道表示二进制数的一位，其中最外侧的是最低位，最里侧的是最高位。
如果编码盘有4个码道，则由里向外的码道分别表示为二进制的23. 22、21和20, 4位二进制可形成16个二进制数，因此就将圆盘划分16个扇区，每个扇区对应一个4位二进制数，如0000、0001、…、llllob)按照码盘上形成的码道配置相应的光电传感器,包括光源、透镜.码盘、光敏二极管和驱动电壬线路。
当码盘转到一定的角度时，扇区中透光的码道对应的光敏二极管导通，输出低电平“0” ,遮光的码道对应的光敏二极管不导通, 输出高电平“1” ,这样形成与编码方式一致的高.低电平输出，从而获得扇区的位置脚。
（二）、增量式光电编码器Increamental Optical-electrical Encoder增量式光电编码器是码盘随位置的变化输出一系列的脉冲信号，然后根据位置变化的方向用计数器对脉冲进行加/减计数，以此达到位置检测的目的。
它是由光源、透镜、主光栅码盘、鉴向盘、光敏元件和电子线路组成。
增量式光电编码器的工作原理是是由旋转轴转动带动在径向有均匀窄缝的主光栅码盘旋转，在主光栅码盘的上面有与其平行的鉴向盘，在鉴向盘上有两条彼此错开90o相位的窄缝，并分别有光敏二极管接收主光栅码盘透过来的信号。
工作时，鉴向盘不动，主光栅码盘随转子旋转，光源经透镜平行射向主光栅码盘，通过主光栅码盘和鉴向盘后由光敏二极管接收相位差90o的近似正弦信号，再由逻辑电路形成转向信号和计数脉冲信号。
为了获得绝对位置角，在增量式光电编码器有零位脉冲，即主光栅每旋转一周，输出一个零位脉冲，使位置角清零。
利用增量式光电编码器可以检测电机的位置和速度。
二、光电编码器的测量方法：光电编码器在电机控制中可以用来测量电机转子的磁场位置和机械位置以及转子的磁场和机械位置的变化速度与变化方向。
下面就我就光电编码器在这几方面的应用方法做一下介绍。
（一）、使用光电编码器来测量电机的转速可以利用定时器/计数器配合光电编码器的输出脉冲信号来测量电机的转速。
具体的测速方法有M法、T法和M/T法3种。
M法又称之为测频法，其测速原理是在规定的检测时间Tc内，对光电编码器输出的脉冲信号计数的测速方法，如图2所示，例如光电编码器是N线的，则每旋转一周可以有4N个脉冲，因为两路脉冲的上升沿与下降沿正好使编码器信号4倍频。
现在假设检测时间是Tc,计数器的记录的脉冲数是Ml,则电机的每分钟的转速为■ •* —• •- ■ •—」■ _ . <—■ ―• J .-图2 \I法测速原理编码器脉沖信号_FLn_n_n _______ n_n_n_n时钟脉冲信号图3 T法测速原理在实际的测量中，时间Tc内的脉冲个数不一定正好是整数，而且存在最大半个脉冲的误差。
如果要求测量的误差小于规定的范围，比如说是小于百分之一，那么Ml就应该大于50。
在一定的转速下要增大检测脉冲数Ml以减小误差, 可以增大检测时间Tc单考虑到实际的应用检测时间很短，例如伺服系统中的测量速度用于反馈控制，一般应在0.01秒以下。
由此可见，减小测量误差的方法是采用高线数的光电编码器。
M法测速适用于测量髙转速，因为对于给定的光电编码器线数N机测量时间Tc条件下，转速越高，计数脉冲Ml越大，误差也就越小。
T法也称之为测周法，该测速方法是在一个脉冲周期内对时钟信号脉冲进行计数的方法，如图3所示。
例如时钟频率为fclk,计数器记录的脉冲数为M2, 光电编码器是N线的，每线输出4N个脉冲，那么电机的每分钟的转速为为了减小误差，希望尽可能记录较多的脉冲数，因此T法测速适用于低速运行的场合。
但转速太低，一个编码器输出脉冲的时间太长，时钟脉冲数会超过计数器最大计数值而产生溢出;另外，时间太长也会影响控制的快速性。
与M 法测速一样，选用线数较多的光电编码器可以提高对电机转速测量的快速性与精度。
M/T法测速是将M法和T法两种方法结合在一起使用,在一定的时间范围内, 同时对光电编码器输出的脉冲个数Ml和M2进行计数，则电机每分钟的转速为实际工作时，在固定的Tc时间内对光电编码器的脉冲计数，在第一个光电编码器上升沿定时器开始定时，同时开始记录光电编码器和时钟脉冲数，定时器定时Tc时间到，对光电编码器的脉冲停止计数，而在下一个光电编码器的上升沿到来时刻，时钟脉冲才停止记录。
采用M/T法既具有M法测速的高速优点, 又具有T法测速的低速的优点，能够覆盖较广的转速范围，测量的精度也较高, 在电机的控制中有着十分广泛的应用。
（二）使用增量式光电编码器来判别电机转速方向的原理增量式光电编码器输出两路相位相差90o的脉冲信号A和B,当电机正转时, 脉冲信号A的相位超前脉冲信号B的相位90o,此时逻辑电路处理后可形成高电平的方向信号Die当电机反转时，脉冲信号A的相位滞后脉冲信号B的相位90。
，此时逻辑电路处理后的方向信号D迁为低电平。
因此根据超前与滞后的关系可以确定电机的转向。
其转速辩相的原理如图4所示图4转向判别原理图（三）、增量式光电编码器的反馈脉冲的四倍频原理在使用增量式编码器时，通过计相位相差90。
的两路正交脉冲信号A和B 的上升沿与下降沿已达到将增量式编码器的反馈脉冲四倍频的目的。
这样在不增加增量式光电编码器的线数的情况下，就可以获得更精度高的位置脉冲信息, 以实现对电机位置的精确控制。
其工作原理与脉冲的相位关系如图5所示」图5脉冲四倍频相位关系图一.光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90。
的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
（一）增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90°,从而可方便地判断出旋转方向，而Z相为每转一个脉冲, 用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上, 抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
（二）绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相対应的数字码。
