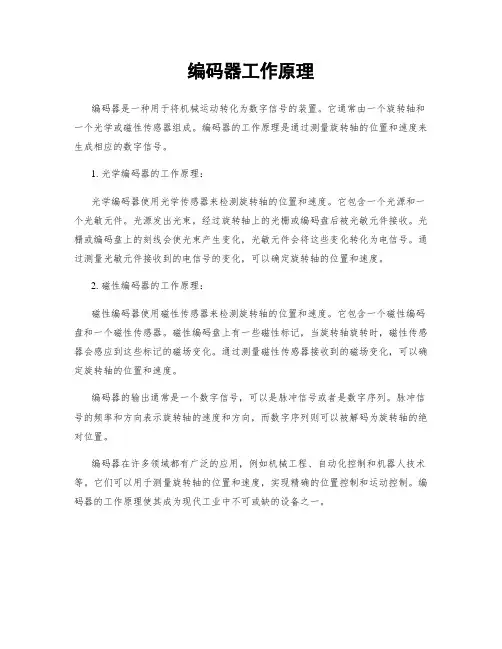

编码器工作原理
编码器是一种用于将机械运动转化为数字信号的装置。

它通常由一个旋转轴和一个光学或磁性传感器组成。

编码器的工作原理是通过测量旋转轴的位置和速度来生成相应的数字信号。

1. 光学编码器的工作原理：
光学编码器使用光学传感器来检测旋转轴的位置和速度。

它包含一个光源和一个光敏元件。

光源发出光束，经过旋转轴上的光栅或编码盘后被光敏元件接收。

光栅或编码盘上的刻线会使光束产生变化，光敏元件会将这些变化转化为电信号。

通过测量光敏元件接收到的电信号的变化，可以确定旋转轴的位置和速度。

2. 磁性编码器的工作原理：
磁性编码器使用磁性传感器来检测旋转轴的位置和速度。

它包含一个磁性编码盘和一个磁性传感器。

磁性编码盘上有一些磁性标记，当旋转轴旋转时，磁性传感器会感应到这些标记的磁场变化。

通过测量磁性传感器接收到的磁场变化，可以确定旋转轴的位置和速度。

编码器的输出通常是一个数字信号，可以是脉冲信号或者是数字序列。

脉冲信号的频率和方向表示旋转轴的速度和方向，而数字序列则可以被解码为旋转轴的绝对位置。

编码器在许多领域都有广泛的应用，例如机械工程、自动化控制和机器人技术等。

它们可以用于测量旋转轴的位置和速度，实现精确的位置控制和运动控制。

编码器的工作原理使其成为现代工业中不可或缺的设备之一。

光电编码器的原理及应用光电编码器是一种精密测量设备，常用于测量旋转角度或线性位置。

它通过光电传感器和编码盘之间的互动来实现测量。

本文将介绍光电编码器的原理、构造和应用。

一、原理光电编码器的工作原理基于光电传感器对编码盘上光学标记的检测。

编码盘通常由透明和不透明的区域组成。

当光线照射到编码盘上时，透明和不透明的区域将交替出现在光电传感器面前，从而导致光电传感器输出脉冲。

光电编码器的输出脉冲数与编码盘上的光学标记数目相关。

通常，编码盘上的光学标记数越多，输出脉冲数就越多，从而实现更精确的位置测量。

此外，光电编码器还可通过增量编码或绝对编码方式进行测量。

二、构造光电编码器通常由光学系统、编码盘、信号处理电路和接口电路组成。

光学系统包括光源和光电传感器，用于发射和接收光线。

编码盘作为测量对象，用于生成光学标记。

信号处理电路负责对光电传感器输出的脉冲信号进行处理和解码。

接口电路用于将处理后的信号输出给外部设备。

光电编码器的结构形式主要有旋转式和直线式两种。

旋转式编码器适用于旋转轴测量，常见的有光栅编码器和光学电子编码器。

直线式编码器适用于直线位移测量，常见的有线性光栅编码器和直线电子编码器。

三、应用光电编码器在工业控制、机械加工、自动化系统等领域中有广泛的应用。

1. 位置测量：光电编码器可用于测量机械设备的旋转角度或线性位移，例如机床的进给系统、机器人的关节角度等。

其高精度和稳定性使得测量结果可靠准确。

2. 运动控制：光电编码器可作为反馈装置用于闭环控制系统中，实现对机械设备运动的精确控制。

通过实时监测位置变化，可以对运动过程进行调整和优化，提高生产效率。

3. 位置校准：光电编码器可在传感器灵敏度高、分辨率高的情况下，对其他传感器的测量结果进行校准。

例如，在无人驾驶领域中，光电编码器可用于对雷达或摄像头的测量结果进行校准，提高车辆的定位准确性。

4. 导航系统：光电编码器可用于导航系统中船舶、飞行器等航行过程的航向或航行距离的测量。

光电编码器工作原理光电编码器是一种用于测量角度、位置和速度的重要装置。

它通过将光、电信号转化为数字信号来实现对物体的测量。

本文将介绍光电编码器的工作原理及其应用。

1. 光电编码器的基本原理光电编码器由光电传感器和编码盘两部分组成。

光电传感器接收光信号，并将其转化为电信号；编码盘是一种有规律的图案，由光和暗交替排列而成。

当光线射到编码盘上时，光电传感器会感受到由光和暗交替引起的光信号变化，并将其转化为电信号。

根据编码盘图案的不同，光电编码器可分为增量式和绝对式两种类型。

2. 增量式光电编码器的工作原理增量式光电编码器的编码盘上通常有两个光栅，分别为A相和B相。

A相光栅上的光信号与B相光栅上的光信号具有一定相位差。

当光电传感器接收到A相和B相信号后，可以通过信号的变化来判断物体的运动方向和速度。

当物体顺时针转动时，A相和B相信号的触发顺序为A→B→A'→B'；当物体逆时针转动时，触发顺序为A'→B'→A→B。

通过记录触发信号的次数和顺序，可以测量出物体的角度和速度。

3. 绝对式光电编码器的工作原理绝对式光电编码器在编码盘上添加了位移码和同步码。

位移码用于测量物体的具体位置，而同步码用于确定当前位置的起点。

通过读取编码盘上的位移码和同步码，光电传感器可以准确地确定物体的角度、位置和速度。

绝对式光电编码器的精度高，但制造成本也较高。

4. 光电编码器的应用领域光电编码器广泛应用于机器人、数控机床、电子设备等领域。

在机器人领域，光电编码器可用于测量机器人关节的角度和位置，实现精确的运动控制。

在数控机床领域，光电编码器可用于控制工件的位置、速度和加速度，确保加工的精度和稳定性。

在电子设备领域，光电编码器可用于调节电机的转速和位置，实现设备的精准控制。

总结：光电编码器是一种重要的测量装置，通过将光、电信号转化为数字信号来实现对物体的测量。

根据编码盘的不同，光电编码器可分为增量式和绝对式两种类型。

光电编码器介绍光电编码器是一种利用光电原理来测量位置和运动的装置。

它通常由光源、光栅、光电二极管和信号解码电路等组成。

光源发射光线经过光栅后被光电二极管检测到，并通过信号解码电路转换为数字信号。

光电编码器广泛应用于机械、自动化控制、仪器仪表等领域。

工作原理光电编码器的工作原理基于光电效应和光栅原理。

当光源照射到光栅上时，栅上的光不同位置的条带通过光栅凹凸不同的位置形成不同的折射或反射光束。

光电二极管接收到这些光束并转换为电信号。

信号解码电路将电信号转换为数字信号，从而实现位置和运动的测量。

主要特点1.高精度测量：光电编码器具有高分辨率的特点，能够实现对位置和运动的精确测量。

2.高速响应：光电编码器的工作速度快，能够实时获取位置和运动的信息。

3.可靠性高：光电编码器使用光学原理进行测量，不受磁场和电磁干扰，具有较高的可靠性。

4.结构简单：光电编码器的结构相对简单，易于制造和维修。

5.高适应性：光电编码器适用于不同的工作环境和工作条件，具有良好的适应性。

应用领域光电编码器广泛应用于各个领域，包括但不限于以下几个方面：1. 机械制造光电编码器可以在机械制造过程中用于测量位置和运动，例如机床、自动化装配线、工业机器人等。

其高精度和高速响应特点能够满足机械制造中对精确测量的需求。

2. 自动化控制光电编码器可以用于自动化控制系统中，例如位置控制、速度控制、角度控制等。

通过对光电编码器测量结果的实时监测和反馈，可以实现对自动化系统的精确控制。

3. 电子设备光电编码器可以应用于电子设备中，例如印刷机、数码相机、光电开关等。

通过光电编码器对位置和运动的测量，可以实现电子设备的精确定位和运动控制。

4. 仪器仪表光电编码器可以应用于仪器仪表中，例如光谱仪、测量仪表、扫描仪等。

通过光电编码器对位置和运动的测量，可以提高仪器仪表的测量精度和稳定性。

发展趋势随着自动化技术的不断发展和应用范围的扩大，光电编码器在工业和科学领域的需求也在不断增加。

光电编码器的原理及应用光电编码器是一种常见的传感器设备，用于将物理运动转换为电信号，通过测量位置、速度和角度等参数来监测和控制运动系统。

本文将介绍光电编码器的工作原理和常见的应用领域。

一、光电编码器的工作原理光电编码器由光电传感器和编码盘组成。

光电传感器通常是由发光二极管（LED）和光敏元件（如光电二极管或光电二极管阵列）组成，放置在编码盘的两侧。

编码盘上有一系列等距分布的透明和不透明区域，当物体运动时，光电编码器监测到编码盘上透明和不透明区域之间的光变化。

当LED发射出光线照射到光电编码器的编码盘上时，光线会穿透透明区域，而被不透明区域所遮挡。

光敏元件接收到光线的强度变化，将其转化为电信号。

通过分析这些电信号，我们可以获取到运动物体的位置、速度以及方向等信息。

二、光电编码器的应用领域1. 机械工业光电编码器在机械工业中广泛应用于运动控制系统，如数控机床、工业机器人和自动化生产线等。

通过使用光电编码器，可以实现对机械设备的高精度位置测量和运动控制，提高生产效率和产品质量。

2. 医疗设备在医疗器械领域，光电编码器可用于精确测量和控制医疗设备的运动，如手术机械臂、X射线机和CT扫描等。

通过光电编码器的应用，可以确保医疗设备的准确性和安全性，提高医疗诊断和治疗的效果。

3. 汽车工业光电编码器在汽车工业中被广泛用于车辆的电子稳定控制、传动系统和方向盘位置检测等方面。

通过对车辆各部件的精确测量和控制，可以提高行驶安全性和驾驶舒适度。

4. 电子设备光电编码器也被应用于电子设备中，如光学鼠标、打印机和数码相机等。

光电编码器可以测量光标在表面上的位置，通过对光标位置的检测，可以实现精确的光学定位和跟踪功能。

三、总结光电编码器是一种常见的传感器设备，通过将物理运动转换为电信号，实现对运动系统的监测和控制。

光电编码器的工作原理是利用光敏元件对光线的强度变化进行测量和转换。

光电编码器在机械工业、医疗设备、汽车工业和电子设备等领域有着广泛的应用，可以提高产品的精确性、性能和安全性。

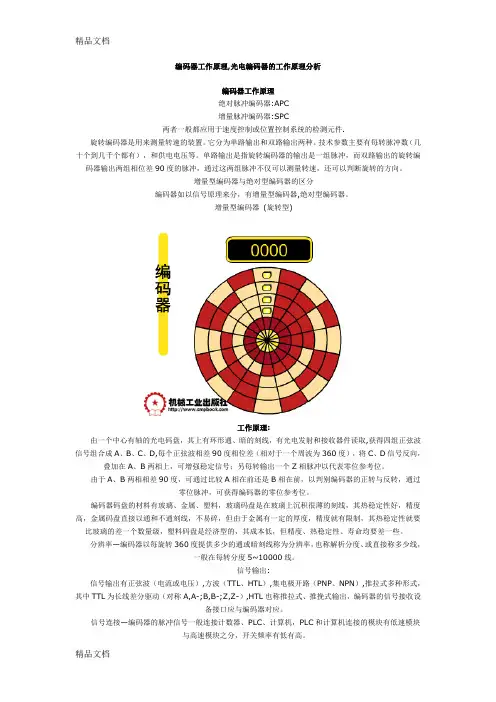

编码器工作原理,光电编码器的工作原理分析编码器工作原理绝对脉冲编码器:APC增量脉冲编码器:SPC两者一般都应用于速度控制或位置控制系统的检测元件.旋转编码器是用来测量转速的装置。

它分为单路输出和双路输出两种。

技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。

单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。

增量型编码器与绝对型编码器的区分编码器如以信号原理来分，有增量型编码器,绝对型编码器。

增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。

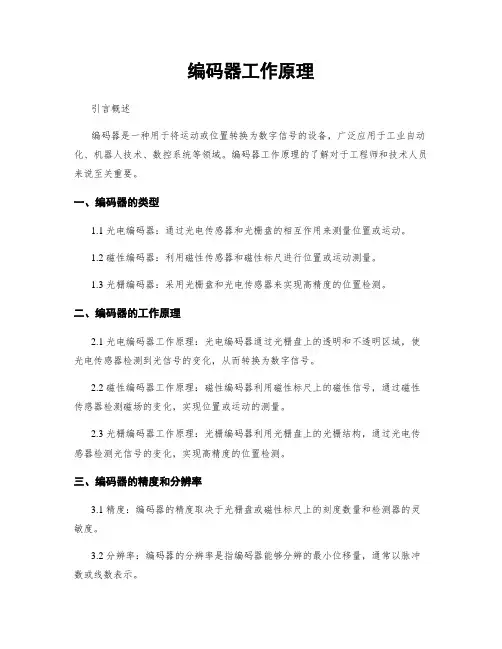

编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。

编码器工作原理的了解对于工程师和技术人员来说至关重要。

一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。

1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。

1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。

二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。

2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。

2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。

三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。

3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。

3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。

四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。

4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。

4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。

五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。

5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。

5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。

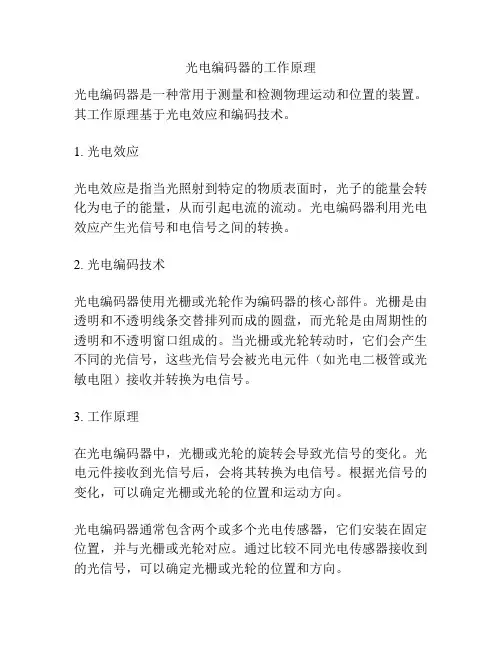

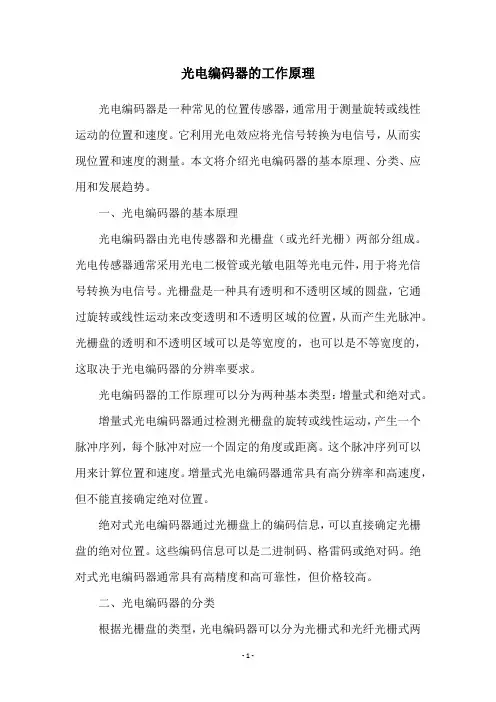

光电编码器的工作原理
光电编码器是一种常用于测量和检测物理运动和位置的装置。

其工作原理基于光电效应和编码技术。

1. 光电效应
光电效应是指当光照射到特定的物质表面时，光子的能量会转化为电子的能量，从而引起电流的流动。

光电编码器利用光电效应产生光信号和电信号之间的转换。

2. 光电编码技术
光电编码器使用光栅或光轮作为编码器的核心部件。

光栅是由透明和不透明线条交替排列而成的圆盘，而光轮是由周期性的透明和不透明窗口组成的。

当光栅或光轮转动时，它们会产生不同的光信号，这些光信号会被光电元件（如光电二极管或光敏电阻）接收并转换为电信号。

3. 工作原理
在光电编码器中，光栅或光轮的旋转会导致光信号的变化。

光电元件接收到光信号后，会将其转换为电信号。

根据光信号的变化，可以确定光栅或光轮的位置和运动方向。

光电编码器通常包含两个或多个光电传感器，它们安装在固定位置，并与光栅或光轮对应。

通过比较不同光电传感器接收到的光信号，可以确定光栅或光轮的位置和方向。

4. 应用
光电编码器广泛应用于自动化系统中，用于测量和控制位置、速度和角度。

它们被用于各种设备和机械系统，如机械车床、印刷机、机器人、电梯等。

通过测量光栅或光轮的位置变化，可以实现精确的位置控制和运动检测。

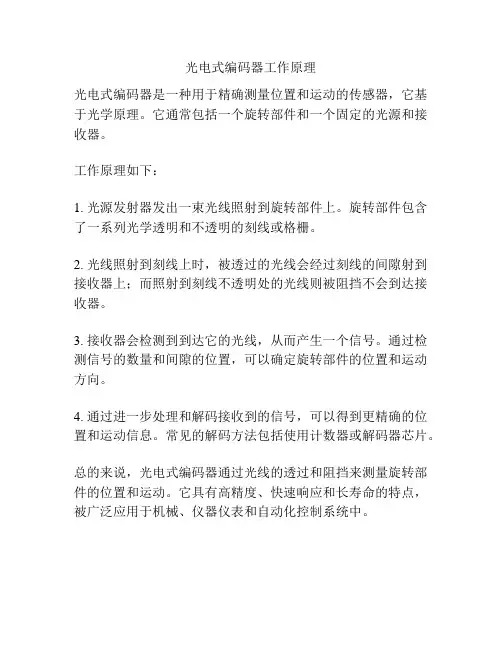

光电式编码器工作原理
光电式编码器是一种用于精确测量位置和运动的传感器，它基于光学原理。

它通常包括一个旋转部件和一个固定的光源和接收器。

工作原理如下：
1. 光源发射器发出一束光线照射到旋转部件上。

旋转部件包含了一系列光学透明和不透明的刻线或格栅。

2. 光线照射到刻线上时，被透过的光线会经过刻线的间隙射到接收器上；而照射到刻线不透明处的光线则被阻挡不会到达接收器。

3. 接收器会检测到到达它的光线，从而产生一个信号。

通过检测信号的数量和间隙的位置，可以确定旋转部件的位置和运动方向。

4. 通过进一步处理和解码接收到的信号，可以得到更精确的位置和运动信息。

常见的解码方法包括使用计数器或解码器芯片。

总的来说，光电式编码器通过光线的透过和阻挡来测量旋转部件的位置和运动。

它具有高精度、快速响应和长寿命的特点，被广泛应用于机械、仪器仪表和自动化控制系统中。

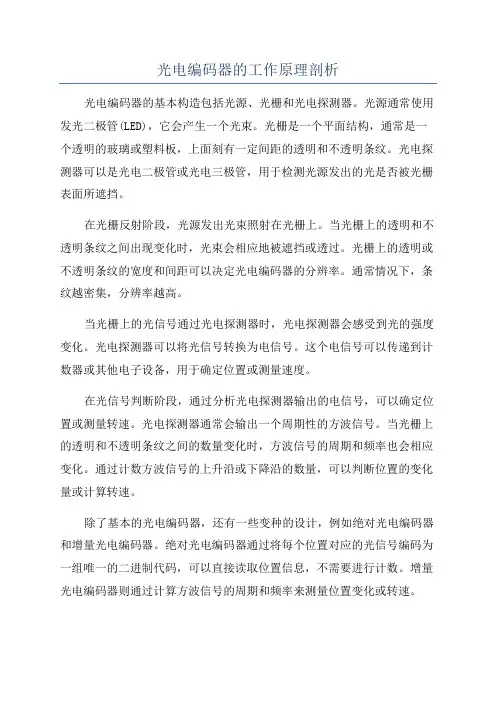

光电编码器的工作原理剖析光电编码器的基本构造包括光源、光栅和光电探测器。

光源通常使用发光二极管(LED)，它会产生一个光束。

光栅是一个平面结构，通常是一个透明的玻璃或塑料板，上面刻有一定间距的透明和不透明条纹。

光电探测器可以是光电二极管或光电三极管，用于检测光源发出的光是否被光栅表面所遮挡。

在光栅反射阶段，光源发出光束照射在光栅上。

当光栅上的透明和不透明条纹之间出现变化时，光束会相应地被遮挡或透过。

光栅上的透明或不透明条纹的宽度和间距可以决定光电编码器的分辨率。

通常情况下，条纹越密集，分辨率越高。

当光栅上的光信号通过光电探测器时，光电探测器会感受到光的强度变化。

光电探测器可以将光信号转换为电信号。

这个电信号可以传递到计数器或其他电子设备，用于确定位置或测量速度。

在光信号判断阶段，通过分析光电探测器输出的电信号，可以确定位置或测量转速。

光电探测器通常会输出一个周期性的方波信号。

当光栅上的透明和不透明条纹之间的数量变化时，方波信号的周期和频率也会相应变化。

通过计数方波信号的上升沿或下降沿的数量，可以判断位置的变化量或计算转速。

除了基本的光电编码器，还有一些变种的设计，例如绝对光电编码器和增量光电编码器。

绝对光电编码器通过将每个位置对应的光信号编码为一组唯一的二进制代码，可以直接读取位置信息，不需要进行计数。

增量光电编码器则通过计算方波信号的周期和频率来测量位置变化或转速。

总结起来，光电编码器是通过光源、光栅和光电探测器来确定位置的装置。

它的工作原理包括光栅反射和光信号判断两个阶段。

在光栅反射阶段，光束照射在光栅上，被透明和不透明条纹遮挡或透过。

在光信号判断阶段，通过分析光电接收器输出的电信号，可以确定位置或测量转速。

光电编码器的分辨率可以根据条纹密度和光探测器的敏感程度来确定，高分辨率对应更精确的位置测量或转速计算。
