电力线载波集中抄表系统方案

浅谈低压电力线载波集中抄表系统的设计与应用作者：蒲川勇来源：《中国新技术新产品》2012年第24期摘要：低压电力线载波集中抄表系统是随着科学技术的发展，在电力领域兴起的一种新的技术。

它将计算机技术、通信技术和计量技术集于一体，改善了传统错抄、漏抄的现象，体现出了抄收速度快、计算精度高等一系列的优点，使电力营销水平大大提高。

本篇文章从低压电力线载波集中抄表系统的设计、性能测试、功能、现状，以及优势和作用五个方面进行了细致的阐述。

关键词：低压电力线载波集中抄表系统；设计；应用中图分类号：TM76 文献标识码：A低压电力线载波集中抄表系统凭借其独有的特点在电力领域掀起了一阵浪潮。

传统的抄表方式由于错抄、漏抄现象非常严重，暴露出了许多的缺点，在一定程度上支持了低压电力线载波集中抄表系统的应用。

新的系统不仅能够保证抄表数据的准确性和可靠性，而且促进电力营销水平迈上了一个新的台阶。

因此，低压电力线载波集中抄表系统在电力部门的运用受到了普遍的认可，得到了广泛的应用，加强低压电力线载波集中抄表系统的设计与应用成为电力发展的重要措施，在提高电力质量上有着重要的作用。

一、低压电力线载波集中抄表系统的设计主站、信道、载波电能表和集中器共同组成了低压电力线载波集中抄表系统，其中主站系统用来采集、分析和统计集中器的数据，同时维护和管理用户的表计、集中器等设备；集中器主要用来保存用户表计的冻结电量的数据，对实时电量和用电信息进行监测，定时抄读用户表计。

通常为了能够实现设备间的信息交换，数据的传输采用二级通道来完成：第一集通道指的是远程通道，在集中器与主站之间；第二集通道指的是本地通道，在集中器与电能表之间。

二、低压电力线载波集中抄表系统的性能测试低压电力线载波集中抄表系统的性能测试要对测试方法、步骤等制定严密的方案。

在实际应用的过程中，要将现场的表码与主站抄收的数据进行对比，以此来确定实时通行的成功几率和数据的准确程度。

同时，从实际抄读的数据来看，影响低压电力线载波集中抄表系统性能的主要因素包括：GPRS的通信信号、载波通信的受干扰程度、集中器与电能表的质量、主站系统的稳定程度等等。

低压载波集中抄表系统整体方案(不包括电力营销系统即SG186系统)第一部分载波集中抄表系统简介电力载波通信技术适用范围相当广泛，在未来的家用电器自动化控制等领域的应用范围及前景将会十分广阔。

具有巨大的经济效益、显著的社会效益和极大的推广价值。

低压电力网覆盖面广，如何利用其巨大的网络资源，实现高质量的数据传输是一个世界性热点问题。

同时，低压电力网组网结构复杂，线路干扰噪声强、阻抗变化大、信号衰减大，用低压电力线路作为通信传输介质，技术难度高。

目前，国外也有此类产品，但在数据传输能力、抗干扰性等方面都存在问题。

电力线集中抄表系统是自主研究和开发的电力线载波通信技术的一个应用典范。

一、系统简介低压配电网载波抄表系统是集电表数据采集、载波传输、数据存储、数据通信、数据处理及断电控制等功能于一体的自动化系统；低压载波通信设备可以使供电部门及时掌握用户用电情况，监测有无窃电行为；根据需要进行供电控制（如用户长时间欠费后断电）；通过远程抄表，节省抄表的人力物力。

低压载波抄表系统有上位系统管理软件、台区载波集中器、电表端载波RU（包括单表RU、多路脉冲采集RU）组成。

集中器与载波表之间的传输距离受线路特性的影响，而一次成功的通信，首先要满足本地接收信号的解调信噪比。

根据中国电网的实践经验，500M以内的范围是单级载波可靠传输的理想距离。

要做到任何情况下抄通率的100%，肯定需要中继。

在集抄系统中，自动路由算法包含在集中器内，通过载波协议，每一电表终端模块都可作为其他电表的中继。

当需要中继时，集中器能根据线路的情况，实时、智能、快速地调整路由，完成集中器到目的电表的通信，无需人工干预。

而固定中继是不可取的，既难以维护，实效性也差。

集中器的自动路由最多可达7级，保证系统3KM的最远距离。

二、系统结构系统由三部分组成：抄表管理单元、数据集中器、载波电表第一层（上层）：抄表管理单元这一层位于抄表管理中心内，由抄表管理计算机和软件部分组成，是抄表管理人员与本系统直接交流的部分。

基于电力载波的自动抄表系统设计忻龙彪，刘春蕾（河北建筑工程学院，河北张家口０７５０２４）摘要：介绍高可靠性的自动抄表系统的工作原理及软硬件实现。

选择良好性能的电力载波芯片以确保数据在电力线上准确可靠地传输；ＣＲＣ循环校验和脉冲边沿抖动处理又使得数据误码率大幅度减小。

关键词：电力载波ＣＲＣ循环校验自动抄表系统０引言目前，我国城乡居民抄读电表、水表和煤气表的方式基本上都是人工的。

这种落后的方式，消耗大量的人力、物力、财力，而且查收数据时间跨度大，准确度低。

建设部出台文件要求以自动抄表系统逐步取代传统的人工抄表。

自动抄表系统目前主要采用有线通信技术和电力载波通信技术两种方式进行通信。

有线通信技术以稳定性具有一定的优势，但有线通信敷设线路工程量大，且易被人为损坏；同时住宅楼建成后，再在墙壁表面敷设导线不美观、不整齐，居民不接受。

我们采用高性能电力载波芯片设计了自动抄表系统。

系统采用多种技术解决了电力线传输数据信号时受到的干扰问题，使整个系统达到相当高的可靠性。

它利用现有的每家每户的交流电力线作为通信线路，省去了敷设线路的麻烦，优势明显。

但电力线是用来输送电能的，所以用电力线传输数据也有一些问题：(1)配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传输。

(2)不同的信号耦合方式对电力载波信号损失不同。

(3)电力线存在着自身固有的脉冲干扰。

这些问题使电力线成为一种不太理想的通信媒介。

但借助一个功能强大的电力载波芯片，使电力线载波通信成为可能。

１系统总体构成自动抄表系统总体由以下几部分构成：智能脉冲表、数据采集器模块、集中器模块、上位机和电力载波模块等。

系统的构成框图如图1所示。

机集中器采集器表1表3表4表2图１自动抄表系统构成框图２系统工作原理２．１数据采集器模块智能脉冲表（水表、电表及煤气表）产生脉冲信号，并把它转化为电信号送到采集器中，采集器负责对脉冲进行计数，同时与集中器进行通信。

载波集中抄表系统方案1．设计理念a)载波网络通讯节点少。

系统通讯节点以台区为单位。

b)系统通讯实时性好，可靠性高，抄收率100%。

c)系统网络免维护。

集中器不需要进行现场网络路由管理。

d)系统实施简便、快捷，现场无需调试2．结构特点该系统利用嵌入式单相/三相透明传输载波通讯模块，以电力线作为通讯介质连接现场数据采集和数据终端设备，在一个台变范围内不需要进行载波中继，完成现场数据实时采集，跨台区变压数据中继采用短距离无线通讯模块完成；现场载波网络可从逻辑上看成一根直连线，不需任何通讯协议，也不需要进行现场网络管理与维护，系统通讯实时性好，可靠性高，具备免维护特性。

3．技术优点载波速度较高（目前国内载波的现场应用速度普遍在600bps以下），应用实时性好；载波通讯数据安全性高；载波通讯距离远，在一个台变范围内可实现无障碍传输，不需要进行载波中继，载波幅值满足国家电网公司规定的谐波指标；载波模块采用长寿命、高可靠设计，对元器件无特殊要求，无可调器件，元器件的参数离散±10%以内对产品的品质无实质影响，生产过程中无调试环节，应用中无参数设置要求，通用性好，即插即用，产品规模化生产特性好；三相载波模块增加了透明无线通讯接口，方便在跨台区变压器环境中的应用；载波模块收发缓冲区较大（128字节/256字节FIFO），支持长数据包传送；在系统应用中，载波模块与终端设备采用透明传输接口，简单，易用，可靠，可有效简化系统设计、缩短系统开发应用周期和降低系统成本，大大提高系统性价比，提高产品竞争力，同时方便不同应用领域系统的应用升级。

4．工作原理该系统中数据采集设备和数据终端设备与嵌入式单相/三相透明传输载波通讯模块之间采用符合工业标准的UART（TTL电平）进行通讯连接，当数据采集设备需要采集数据时，通过UART接口将数据采集命令发送到载波模块，载波模块接收到来自UART 通讯接口的数据后进行打包，转成载波信号耦合到电力线上，在跨台区变压器的应用中，三相载波模块同时将打包数据通过第二个UART连接的透明无线传输模块发送出去；载波模块在没有发送载波信号时，对电力线进行实时监测，当捕捉到载波同步信号时，启动载波数据接收；当载波模块接收完来自电力线的数据后，对接收进行解包，还原原始通讯数据，并将该数据通过UART接口发送给数据终端设备，完成数据采集命令传送；在跨台区变压器的应用中，三相载波模块把从透明无线传输模块接收到的来自相邻台区的透明中继数据通过UART接口发送给数据终端设备；当数据采集命令指定地址的数据终端设备接收到命令帧后，将根据命令进行应答，应答数据通过UART接口传送到载波模块，自动通过电力线回传到数据采集设备，或通过透明无线传输模块传送到相邻台区的透明中继载波模块，再通过电力线回传到数据采集设备，至此完成一次数据采集；整个通讯过程中终端设备与载波模块之间的通讯接口不需任何通讯协议，完全透明传输。

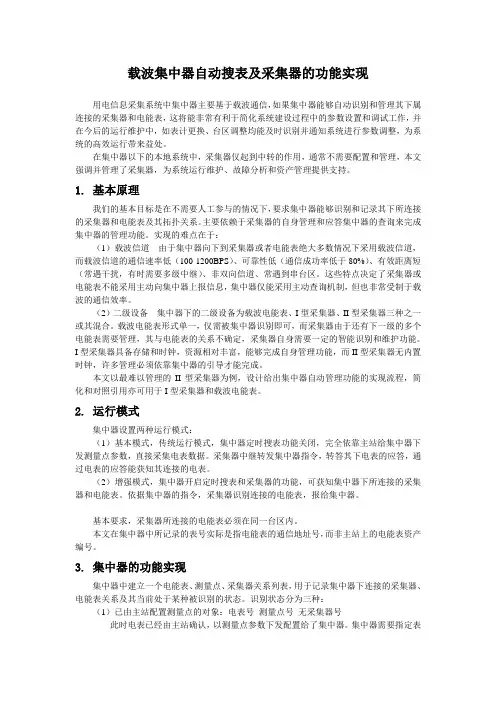

载波集中器自动搜表及采集器的功能实现用电信息采集系统中集中器主要基于载波通信，如果集中器能够自动识别和管理其下属连接的采集器和电能表，这将能非常有利于简化系统建设过程中的参数设置和调试工作，并在今后的运行维护中，如表计更换、台区调整均能及时识别并通知系统进行参数调整，为系统的高效运行带来益处。

在集中器以下的本地系统中，采集器仅起到中转的作用，通常不需要配置和管理，本文强调并管理了采集器，为系统运行维护、故障分析和资产管理提供支持。

1. 基本原理我们的基本目标是在不需要人工参与的情况下，要求集中器能够识别和记录其下所连接的采集器和电能表及其拓扑关系。

主要依赖于采集器的自身管理和应答集中器的查询来完成集中器的管理功能。

实现的难点在于：（1）载波信道由于集中器向下到采集器或者电能表绝大多数情况下采用载波信道，而载波信道的通信速率低（100-1200BPS）、可靠性低（通信成功率低于80%）、有效距离短（常遇干扰，有时需要多级中继）、非双向信道、常遇到串台区。

这些特点决定了采集器或电能表不能采用主动向集中器上报信息，集中器仅能采用主动查询机制，但也非常受制于载波的通信效率。

（2）二级设备集中器下的二级设备为载波电能表、I型采集器、II型采集器三种之一或其混合。

载波电能表形式单一，仅需被集中器识别即可，而采集器由于还有下一级的多个电能表需要管理，其与电能表的关系不确定，采集器自身需要一定的智能识别和维护功能。

I型采集器具备存储和时钟，资源相对丰富，能够完成自身管理功能，而II型采集器无内置时钟，许多管理必须依靠集中器的引导才能完成。

本文以最难以管理的II型采集器为例，设计给出集中器自动管理功能的实现流程，简化和对照引用亦可用于I型采集器和载波电能表。

2. 运行模式集中器设置两种运行模式：（1）基本模式，传统运行模式，集中器定时搜表功能关闭，完全依靠主站给集中器下发测量点参数，直接采集电表数据。

采集器中继转发集中器指令，转答其下电表的应答，通过电表的应答能获知其连接的电表。

二、多功能电力载波自动抄表管理系统主要功能和工作原理 2007-2-71、主要功能①检测电压、电流运行情况。

②自动抄表准确率达100%，速度快，每一万户抄表时间只需10分钟完成。

③抗干扰，50万组数据无差错。

④防漏电、窃电报警系统，准确测试到单元户。

⑤远程控制停电、送电功能。

⑥管理系统可区分居民用电、商业用电、农业用电、工业用电等及计费、收费功能。

2、工作原理①数据传送：充分利用220V自身电力线路作为数据载体传输通道，利用业余无线(ISM)电频道的频率进行远程数据传输到计算机终端，无需另架传送线路。

②工作原理：对各用户电表分别安装监控器，由监控器将用电户的运行情况和各项数据分别传输到采集器，再由采集器传输到计算机终端，计算机将各电表的所有数据进行记载，并通过网络管理系统将各电表的数据传输到收费部门进行收费。

3、适时监控扫描、控制管理系统对各电表进行适时扫描、监控，每分钟扫描一次，如有漏电、窃电现象出现，自动监控系统自动报警，并显示出漏窃电的具体位置，为管理部门提供及时准确的排除问题的第一手资料。

如用户电表出现故障该系统同样报警提示。

4、远程控制该管理系统设有远程自动控制报警系统，如不按时缴费或超过逾期缴费期时，远程控制系统会自动断电，电费补缴后十分钟内计算机自动送电低压电力线远程自动抄表及管理系统第一章概述有计量表具开始至今，水、电、气、热行业管理部门对客户所使用的有关量值均为人工抄收，更有甚者采用客户自报方式；实践证明。

无论是管理部门员工还是委托、雇佣他人抄表，只要是人工方式都存在不按时、不到位、估抄、错抄、漏抄等现象，对于关系户、人情户、权利户存在长期不抄或少抄现象。

自抄自报的就更不好考证了。

对于客户窃电及计量表计运行状态无法实时监控、及时查处，从而造成，重损失。

在开票收费环节上还可能产生私吞部分款项或某些客户长期欠费等现象。

进入上世纪八十年代末，人们开始使用键盘式手抄机。

但由于机、表没有接口，人工抄表的一切弊病仍然存在。

第41卷第12期 2020年12月自动化仪表Vol .41 No . 12Dec . 2020PROCESS AUTOMATION INSTRUMENTATION低压电力线载波通信的远程抄表系统架构设计摘要：相对于传统基于RS -485总线架构，以及GPRS 、WiFi 、Zigbee 等无线架构的远程抄表系统而言，低压电力线载波通信的远程抄 表系统具有成本低、大规模部署难度小、接人方便的优势，因此成为研究热点。

但由于低压电力线信道具有阻抗匹配性差、信号衰减 大、噪声干扰时变性强等特点，信号在通信传输过程中容易产生较高的误码率，导致难以稳定、可靠地进行数据通信。

为改善低压电 力线载波通信传输过程中存在的上述问题，使用电信息采集系统能够更稳定、可靠地工作，对低压电力线信道特性进行了详细的分 析。

设计了低压电力线载波通信的用电信息采集系统架构。

设计了低压电力线载波通信芯片并进行实测验证。

经试验验证，该系统 能够在能够降低误码率的同时提高任务下发过程中任务处理的并发性，对于智能电网等相关研究与应用具有借鉴意义。

关键词：低压电力线载波通信;远程抄表系统;用电信息采集系统;误码率;信号传输;数据通信;任务下发;智能电网 中图分类号：TH 702文献标志码：AD 0I ： 10. 16086/j . cnki . issn 1000-0380. 2020030041Design of Remote Meter Reading System Architecturefor the Carrier Communication with Low Voltage Power LineY A N GJincheng 1 ,L I U H a i y a n g ' ,S H E N Li 1 ,W A N G L u 1, Z H A N G Z h e n y u a n 2, H U A N G D a r o n g 2A b stra c t ： Compared with the traditional remote meter reading system based on RS -485 bus architecture,or wireless architecture such as G PRS,W iFi and Zigbee,the remote meter reading system for the carrier communication with low-voltage power line has the advantages of low cost ,small-scale deployment difficulty and convenient access . Therefore,it has become a research hotspot . However,due to the characteristics of low impedance power line channel,poor impedance m atching,large signal attenuation and strong time variability while noise interference , the signal is prone to generate a high bit error rate during communication transmission , which makes it difficult to carry out stable and reliable data communication . In order to improve the above mentioned problems in the transmission process of carrier communication with low-voltage power lin e，the use of electrical information collection system can work more stably and reliably . The channel characteristics of the low-voltage power line are analyzed in detail , the architecture design of the power consumption information collection system for the carrier communication with low - voltage power line is completed , The carrier communication chip with low-voltage power line is designed and verified by actual measurement . It is verified by experiments that the system can reduce the bit error rate and improve the concurrency of task processing in the task delivery process , which has reference significance for smart grid and other related research and applications . K ey w o rd s ： Carrier communication with low-voltage power lin e ； Remote meter reading system ； Electricity information collection system ; Bit error rate ; Signal transmission ; Data communication ; Task distribution ; Smart grid近年来，物联网技术在电力相关领域中得到了广便的优势，已成为当前的研究热点[4—7]。

电力载波通信抄表集中器硬件设计摘要随着我国电力事业的迅速发展，传统的用电抄收管理方式己经不能满足市场需求。

本文在大量收集查阅国内外有关远程抄表系统资料、深入用户及用电管理部门广泛调研的基础上，提出了一种采用低压电力线载波通信技术的远程自动抄表系统。

该系统具有三层网络结构，即上位机管理系统、集中器和载波电表。

重点分析研究了集中器及其与各组成部分的通信。

由于我国低压电力线上存在的高削减、高噪声、高变形，必须采用特殊的通信技术。

本文首先分析了高频信号在电力线中的传输特性；重点讨论了扩频通信技术在电力线载波通信中的应用；深入研究了以扩频调制解调技术通信技术为基础的、高性能的电力线载波专用MODEM芯片SSC P300的内部工作原理。

在此基础上，采用SSC P300实现了远程抄表系统中集中器与终端载波电表之间可靠的数据传输。

集中器是连接上位机与终端载波电表之间的枢纽，起着上传下达的作用。

根据中华人民共和国电力行业标准规定的集中器的主要功能及性能指标要求，本文重点研究设计了集中器的硬件系统。

其中硬件系统主要包括主控制器、外部扩展数据存储器、时钟模块、看门狗模块、上位机通信接口电路以及电力线载波通信电路及其外围电路等。

关键词：电力线载波，扩频通信技术，集中器，抄表系统Hardware Design ofPower Line CommunicationMeter Reading ConcentratorABSTRACTWith the rapid development of power undertaking of our country, the traditional ways of meter reading can not satisfy the demand of market any more. Based on the vast collecting and consulting of the concerned information of the remote meter reading system of the home and abroad and going deep into the consumers and power consumption administrative departments to investigate and research widely, a remote meter reading system adopting carrier communication technology of the low-voltage power linecommunication (PLC> had been proposed in this paper. It had networkstructure ofthreelayers，i.e.the computer administrativesystem，concentratorand carrier meter. And the functions and characteristics of the whole system together with its every component had been analyzed. Becausehighattenuation，highnoiseandhighdistortionexistinthelow-voltage powerlinesofourcountry ,special communication technology must be adopted.First of all, the transmissioncharacteristic whenhigh-frequencysignal was transmittedthrough powerlineswasanalyzed.Secondly, the application of spread spectrum communication technology to carrier communication of the power line was emphatically discussed.Thirdly，theinterior principleofthespecialMODEMIC SSC P300 adopting Spread-spectrum modem communication technology was deeply studied.Basedonthis，SSC P300 wasselected to the reliable data transmission between the concentrator of thelong-distancemeterreadingsystemandtheterminalsignal carrier ammeter. Beingtheheartoftheautomatic meterreadingsystem，the concentrator connected the computer with the terminal carrier meter. The hardware system of the concentrator was emphatically designed according to the main functions and the demands for performance targets of the concentrator stated in the power trade standard of PRC. It was mainly composed of MCU externalexpandedRAM，clockmodule，watchdogmodule，the computer communication interface circuit and the PLC communication circuit together with its peripheral circuits·KEYWORDS：carrier power line, spread spectrum communication technology, concentrator, meter reading system目录摘要IABSTRACTII1 绪论11.1电力线载波通信的意义及发展状况11.2低压电力线通信的特点11.3国内外研究现状和动态21.4设计电力载波抄表集中器的目的和意义21.5课题的可行性分析31.6本文的主要任务32 电力线载波通信技术42.1电力线载波通信中信号传输特性分析[8]42.2常用的低压电力线载波通信技术[13]52.3扩频通信技术62.3.1扩频通信的工作原理62.3.2扩频通信的特点[4]62.4电力线载波通信的实现72.4.1国外的电力线载波专用Modem芯片73 电力载波抄表系统总体设计93.1自动抄表系统的组成94 电力载波抄表集中器的硬件设计114.1电力线载波远程抄表系统集中器的硬件设计114.1.1集中器的功能及技术指标[8]114.1.2集中器的结构框图114.2集中器主控器的设计124.2.1 主控器的作用[11]124.2.2 主控器的选型[11]124.2.3 单片机W77E58的简单介绍134.3数据存储器的扩展154.3.1数据存储器RAM的选择154.3.2硬件电路设计164.3.3 存储器的掉电保护174.4时钟模块184.4.1设计思想184.4.2 时钟模块的选择[15]184.4.3 时钟模块与单片机的连接[14]194.5电力线载波通信电路设计194.5.1载波通信芯片SSCP300的发送与接收原理204.5.2单片机与SSCP300通信的控制工作过程23 4.6主控器与MODEM通信接口244.6.1 MODEM简介254.6.2 主控器与MODEM通信接口电路264.7电源电路274.8本章小结285 电力线载波抄表系统集中器软件的设计295.1通信协议的制定295.2集中器软件设计295.2.1主程序设计305.2.2 集中器向上位机的数据传输315.2.3单片机与扩频芯片SSCP300的数据传输325.3本章小结346 结论356.1总结356.2结束语35致谢36参考文献37附录381 绪论1.1电力线载波通信的意义及发展状况当今世界，作为输送能源的电力线是一个近乎天然、入户率绝对第一的物理网络。

概述近年来，随着电力系统两网改造工作的逐渐推进，“一户一表，抄表到户”及“城乡同网同价”等政策的贯彻实施，电力用户数量急剧膨胀，用电网络日益庞大。

目前低压用电居民用户数量大、分布广、抄表强度大，传统的人工抄表容易出现误抄、漏抄的情况，而且现场故障和异常情况难以及时发现，线损分析和管理困难，难以满足现在的用电管理需要。

随着计算机信息技术、通讯网络技术的不断发展，有效地开发、应用网络信息技术，解决这一矛盾，在电力行业中出现了基于现代通讯技术的集中抄表系统，其通信方式有RS485总线传输、无线传输、低压电力线载波等方式。

2 几种常用通信方式对比集抄系统中，上层及中层通讯网所涉及的通讯量不会很大，组网形式也比较简单，技术也较成熟，关键在于采用何种通讯将大量的居民电能表电量数据传送到集中器，可以采用的方式有：（1）无线方式由于居民电表数量大，单户用电量较少，这就表明，不可能采用无线通信来从动辄数以十万计的电能表向集中器传送数据，这样的成本电力企业负担不起，而且也是不经济的。

（2）串行通信总线目前广泛应用的RS-485总线，具有传输速率高、技术成熟的优势，被成功地应用于变电站抄表中，但是面对数量大、分布广的居民用户就有点显得力不从心了。

首先在安装时需铺设RS-485总线，施工难度大；其次RS-485总线的驱动能力有限，抄收的用户数量有限，需采用多个采集终端方能解决；再者维护困难，一旦某个采集点发生485总线短接的情况，则会出现整个传输网络瘫痪，查找困难。

因此RS-485总线只适合小面积范围的使用环境，不能满足大面积使用的需求。

（3）低压电力线载波低压电力线载波就是利用现有的低压电力线做为通信信道的一种通信方式。

此方式具备多种优点，系统实现简单，成本低、工程量小、免专门维护、组网灵活、扩容容易，易于规划和使用，是一种比较可行的通信方式。

但载波通信技术也存在缺陷：低压电力线阻抗特性和衰减特性复杂多变、噪声干扰大，如果要在实践中得到应用，必须作大的投入去研究和解决。

载波集中抄表系统技术方案成都博高科技有限责任公司载波集中抄表系统方案电力载波(PLC)是电力系统特有的、基本的通信方式,电力线载波通信是指利用现有电力线,通过载波方式将模拟或数字信号进行高速传输的技术。

由于使用坚固可靠的电力线载波信号作为传输媒介,因此具有信息传输稳定可靠,路由合理等特点,是唯一不需要线路投资的有线通信方式。

低压电力线载波远程抄表系统是集电能表数据采集、载波传输、数据存储、数据通信、数据处理及断电控制等功能于一体的自动化系统。

使用专门的通信芯片,对电表数据进行调制后再通过低压配电线路(220/380V)进行信号传输来实现集中抄表。

这种抄表方式安装最为简单、不需要另外布线、对小区内客户的分布没有过多限制,尤其是通信线路不易损坏且无需维护是这种抄表方式的最大优势。

低压电力线载波远程抄表系统是多数集抄系统应用的首选方案。

我公司载波集中抄表设备,完全依据国家电网公司2009年发布的《电力用户用电信息采集系统》系列标准设计,顺利通过国网计量中心全性能试验检测并取得国网计量中心“电力用户用电信息采集设备型号注册登记证”。

1载波集中抄表系统简介1.1系统组成载波远程集中抄表系统主要由以下几部分组成:●主站管理软件●载波集中器●载波采集器●载波电表或485电表1.2系统工作原理安装在电表附近的采集器采集电表数据信息,经采集器处理并通过低压电力线上传至集中器。

集中器将收到的数据进行有效管理,并根据主站软件的指令将数据通过GPRS网络上传。

最后由主站软件完成数据分析处理。

采集器通过RS485与电能表通信,通过红外与红外手持抄表机通信。

采集器通过预设的电表资料和抄表方案自动完成抄表日、整点、间隔抄收和数据存储。

集中器是低压集中抄表系统中的关键设备。

能够通过下行信道自动抄收并存储各类载波、485通信终端的电量数据,通过RS485采集台区总表的电量数据。

其下行信道采用载波通信模式,上行信道采用公用通讯网,支持GPRS、RJ45等通信方式。
