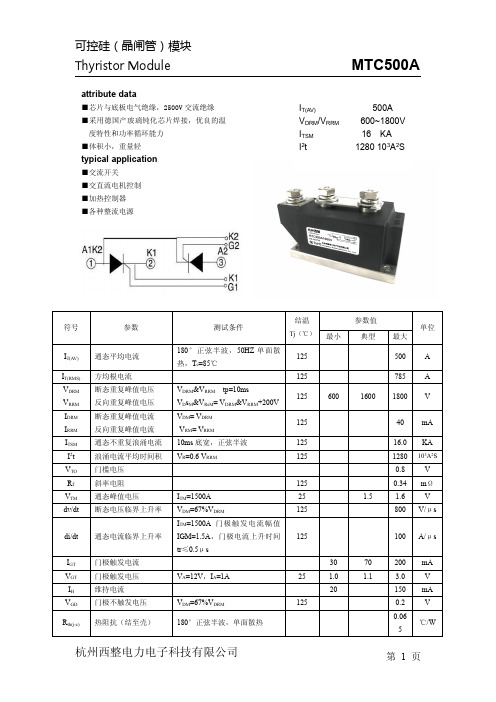

中国·杭州国晶电子科技有限公司 符号参数测试条件结温Tj （℃）参数值单位最小 典型 最大 I T(A V) 通态平均电流 180°正弦半波，50HZ 单面散热，T c =85℃ 125 110 A I T(RMS) 方均根电流125 173 A V DRM V RRM 断态重复峰值电压 反向重复峰值电压 V DRM &V RRM tp=10msV D s M &V RsM = V DRM &V RRM +200V 125 600 1600 1800 V I DRM I RRM 断态重复峰值电流 反向重复峰值电流 V DM = V DRMV RM = V RRM125 12 mA I TSM 通态不重复浪涌电流 10ms 底宽，正弦半波 125 2.40 KAI 2t 浪涌电流平均时间积 V R =0.6 V RRM 125 29 103A 2SV TO 门槛电压 0.8 V R T 斜率电阻125 2.29 m Ω V TM 通态峰值电压 I TM =330A 25 1.50 1.60 V dv/dt 断态电压临界上升率 V DM =67%V DRM125 800 V/μs di/dt 通态电流临界上升率 I TM =330A 门极触发电流幅值 IGM=1.5A ，门极电流上升时间tr ≤0.5μs 125 100 A/μs I GT 门极触发电流30 40 100 mA V GT 门极触发电压 V A =12V ，I A =1A 25 0.8 1.0 2.5 V I H 维持电流20 100 mA V GD 门极不触发电压 V DM =67%V DRM125 0.2 V R th(j-c) 热阻抗（结至壳） 180°正弦半波，单面散热 0.250 ℃/W R th(c-h) 热阻抗（结至散） 180°正弦半波，单面散热 0.15 ℃/W V iso 绝缘电压 50HZ ，R.M.S ，t=1min I iso :1Ma(max) 2500 V F m 安装扭矩（M5） 安装扭矩（M6） 2.0 3.0 N ·m N ·m T sbg 储存温度 -40 125 ℃ W t质量140g特点： ■芯片与底板电气绝缘，2500V 交流绝缘 ■采用德国产玻璃钝化芯片焊接，优良的温度特性和功率循环能力 ■体积小，重量轻 典型应用： ■加热控制器 ■交直流电机控制 ■各种整流电源 ■交流开关 I T(A V) 110AV DRM /V RRM 600~1800V I TSM 2.4KA I 2T 29 103A 2SOutline M220、M225中国·杭州国晶电子科技有限公司 模块典型电路 电联结形式（右图）模块外型图、安装图M220M225使用说明：一、使用条件及注意事项：1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。
杭州国晶电子科技有限公司杭州国晶电子科技有限公司杭州国晶电子科技有限公司 模块典型电路 电联结形式（右图）散热形式：风冷型模块外型图M353 散热形式：水冷型模块外型图M353S使用说明：一、使用条件及注意事项：1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。
2、模块管芯工作结温：可控硅为-40℃∽125℃；环境温度不得高于40℃；环境湿度小于86%。
3、模块在使用前一定要加装散热器，散热器的选配见下节。
散热可采用自然冷却、强迫风冷或水冷。
强迫风冷时，风速应大于６米∕秒。
二、安装注意事项：1、由于MTC可控硅模块是绝缘型（即模块接线柱对铜底板之间的绝缘耐压大于2.5KV有效值），因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。
2、散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。
散热器表面光洁度应小于10μm。
模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。
涂脂前，用细砂纸把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触良好，以减少热阻。
模块紧固到散热器表面时，采用M5或M6螺钉和弹簧垫圈，并以4NM力矩紧固螺钉杭州国晶电子科技有限公司与模块主电极的连线应采用铜排，并有光滑平整的接触面，使接触良好。
模块工作３小时后，各个螺钉须再次紧固一遍。
模块散热器选择用户选配散热器时，必须考虑以下因素：①模块工作电流大小，以决定所需散热面积；②使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；③装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的散热器。
一般而论，大多数用户会选择铝型材散热器。
为方便用户，对我公司生产的各类模块，在特性参数表中都给出了所需散热面积。
此面积是在模块满负荷工作且在强迫风冷时的参考值。
下面给出散热器长度的计算公式：模块所需散热面积＝（散热器周长）×（散热器长度）＋（截面积）×２其中，模块所需散热面积为模块特性参数表中给出的参考值，散热器周长、截面积可以在散热器厂家样本中查到，散热器长度为待求量。
产品规格书Specification of Products产品名称：产品型号：普通晶闸管模块湖北梅兰半导体有限公司湖北梅兰半导体有限公司Hubei Merlin Semiconductor Co., Ltd.厂址：湖北省 襄阳市 高新技术开发区电话：总机传真：分机E-mail:mlsanrex@(710)3807852 3807952 3807905 3806705811版本号：02 更新日期：2011.3MTC(MTA MTK)300A（高压系列）321VALUESYMBOL CHARACTERISTIC TEST CONDITIONS T j(°C)Min Type MaxUNITI T(AV)Mean on-state current180°half sine wave50HzSingle side cooled,T c=85°C125300AI T(RMS)RMS on-state current Single side cooled,T c=85°C125314AV DRMV RRMRepetitive peak off-state voltageRepetitive peak reverse voltageV DRM&V RRM tp=10msV DsM&V RsM= V DRM&V RRM+200Vrespectively12525005600VI DRMI RRMRepetitive peak currentat V DRMat V RRM12550mAI TSM Surge on-state current9.3.KAI2t I2T for fusing coordination10ms half sine waveV R=60%V RRM125432A2s*103 V TO Threshold voltage 1.15. V r T On-state slop resistance1250.95.mΩV TM Peak on-state voltage I TM=1500A1252.44V dv/dtCritical rate of rise of off-statevoltageV DM=67%V DRM125800V/μs di/dtCritical rate of rise of on-statecurrentFrom67%V DRMto1500A, Gate source1.5At r≤0.5μs Repetitive125100A/μsI GT Gate trigger current30200mAV GT Gate trigger voltage1.03.0VI H Holding currentV A=12V, I A=1A2520150mA V GD Non-trigger gate voltage At67%V DRM1250.2V R th(j-c)Thermal resistanceJunction to heatsinkAt1800sine, Single side cooled0.065°C /W V iso Isolation voltage50Hz,R.M.S,t=1min,I iso:1mA(MAX) 6000V Thermal connection torque(M10) 12.0N.mF mMounting torque(M6) 6.0N.m T stg Stored temperature-40140°C W t Weight1350g OutlineOUTLINE DRAWING & CIRCUIT DIAGRAMM10M13M14M15Fig.1通态伏安特性曲线Fig.2 结至管壳瞬态热阻抗曲线Fig.3最大功耗与平均电流关系曲线Fig.4管壳温度与通态平均电流关系曲线Fig.5 最大功耗与平均电流关系曲线Fig.6 管壳温度与通态平均电流关系曲线Fig.7 通态浪涌电流与周波数的关系曲线Fig.8 I 2t 特性曲线Fig.9 门极功率曲线Fig.10 门极触发特性曲线M14M13Outside DimensionM10M15。
用数字万用表测可控硅的好坏、单向可控硅的引脚区分对可控硅的引脚区分，有的可从外形封装加以判别，如外壳就为阳极，阴极引线比控制极引线长。
从外形无法判断的可控硅，可用万用表R X100或R X1K挡，测量可控硅任意两管脚间的正反向电阻，当万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G,红表笔所接的是阴极C,余下的一只管脚为阳极A。
二、单向可控硅的性能检测可控硅质量好坏的判别可以从四个方面进行。
第一是三个PN 结应完好；第二是当阴极与阳极间电压反向连接时能够阻断，不导通；第三是当控制极开路时，阳极与阴极间的电压正向连接时也不导通；第四是给控制极加上正向电流，给阴极与阳极加正向电压时，可控硅应当导通，把控制极电流去掉，仍处于导通状态。
用万用表的欧姆挡测量可控硅的极间电阻，就可对前三个方面的好坏进行判断。
具体方法是：用R X k或R X0k挡测阴极与阳极之间的正反向电阻（控制极不接电压），此两个阻值均应很大。
电阻值越大，表明正反向漏电电流愈小。
如果测得的阻值很低，或近于无穷大，说明可控硅已经击穿短路或已经开路，此可控硅不能使用了用RX1k或R X IOk挡测阳极与控制极之间的电阻，正反向测量阻值均应几百千欧以上,若电阻值很小表明可控硅击穿短路。
用R X1k 或R X1OO 挡，测控制极和阴极之间的PN 结的正反向电阻在几千欧左右，如出现正向阻值接近于零值或为无穷大，表明控制极与阴极之间的PN 结已经损坏。
反向阻值应很大，但不能为无穷大。
正常情况是反向阻值明显大于正向阻值。
万用表选电阻R X1 挡，将黑表笔接阳极，红表笔仍接阴极，此时万用表指针应不动。
红表笔接阴极不动，黑表笔在不脱开阳极的同时用表笔尖去瞬间短接控制极，此时万用表电阻挡指针应向右偏转，阻值读数为1O 欧姆左右。
如阳极接黑表笔，阴极接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。
四、可控硅的使用注意事项选用可控硅的额定电压时，应参考实际工作条件下的峰值电压的大小，并留出一定的余量。
杭州国晶电子科技有限公司杭州国晶电子科技有限公司杭州国晶电子科技有限公司 模块典型电路 电联结形式（右图）模块外型图、安装图M220M225使用说明：一、使用条件及注意事项：1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。
2、模块管芯工作结温：可控硅为-40℃∽125℃；环境温度不得高于40℃；环境湿度小于86%。
3、模块在使用前一定要加装散热器，散热器的选配见下节。
散热可采用自然冷却、强迫风冷或水冷。
强迫风冷时，风速应大于６米∕秒。
二、安装注意事项：1、由于MTC可控硅模块是绝缘型（即模块接线柱对铜底板之间的绝缘耐压大于2.5KV有效值），因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。
2、散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。
散热器表面光洁度应小于10μm。
模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。
涂脂前，用细砂纸把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触良好，以减少热阻。
杭州国晶电子科技有限公司模块紧固到散热器表面时，采用M5或M6螺钉和弹簧垫圈，并以4NM力矩紧固螺钉与模块主电极的连线应采用铜排，并有光滑平整的接触面，使接触良好。
模块工作３小时后，各个螺钉须再次紧固一遍。
模块散热器选择用户选配散热器时，必须考虑以下因素：①模块工作电流大小，以决定所需散热面积；②使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；③装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的散热器。
一般而论，大多数用户会选择铝型材散热器。
为方便用户，对我公司生产的各类模块，在特性参数表中都给出了所需散热面积。
此面积是在模块满负荷工作且在强迫风冷时的参考值。
下面给出散热器长度的计算公式：模块所需散热面积＝（散热器周长）×（散热器长度）＋（截面积）×２其中，模块所需散热面积为模块特性参数表中给出的参考值，散热器周长、截面积可以在散热器厂家样本中查到，散热器长度为待求量。
中国·杭州国晶电子科技有限公司中国·杭州国晶电子科技有限公司 模块典型电路电联结形式（右图）中国·杭州国晶电子科技有限公司模块外型图、安装图M1076M1076S使用说明：一、使用条件及注意事项：1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。
2、模块管芯工作结温：可控硅为-40℃∽125℃；环境温度不得高于40℃；环境湿度小于86%。
3、模块在使用前一定要加装散热器，散热器的选配见下节。
散热可采用自然冷却、强迫风冷或水冷。
强迫风冷时，风速应大于６米∕秒。
二、安装注意事项：1、由于MTC可控硅模块是绝缘型（即模块接线柱对铜底板之间的绝缘耐压大于2.5KV有效值），因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。
2、散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。
散热器表面光洁度应小于10μm。
模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。
涂脂前，用细砂纸把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触良好，以减少热阻。
中国·杭州国晶电子科技有限公司模块紧固到散热器表面时，采用M5或M6螺钉和弹簧垫圈，并以4NM力矩紧固螺钉与模块主电极的连线应采用铜排，并有光滑平整的接触面，使接触良好。
模块工作３小时后，各个螺钉须再次紧固一遍。
模块散热器选择用户选配散热器时，必须考虑以下因素：①模块工作电流大小，以决定所需散热面积；②使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；③装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的散热器。
一般而论，大多数用户会选择铝型材散热器。
为方便用户，对我公司生产的各类模块，在特性参数表中都给出了所需散热面积。
此面积是在模块满负荷工作且在强迫风冷时的参考值。
下面给出散热器长度的计算公式：模块所需散热面积＝（散热器周长）×（散热器长度）＋（截面积）×２其中，模块所需散热面积为模块特性参数表中给出的参考值，散热器周长、截面积可以在散热器厂家样本中查到，散热器长度为待求量。
