可控硅模块晶闸管过零触发器，如KC07，能使双向可控硅的开关过程在电源电压为零或电流为零的瞬间进行触发。

这种工作方式可以减小负载的瞬态浪涌电流和射频干扰，从而提高可控硅的使用寿命。

触发器的接头用于连接电路，并实现功率、电压等输出负载的无级化调节。

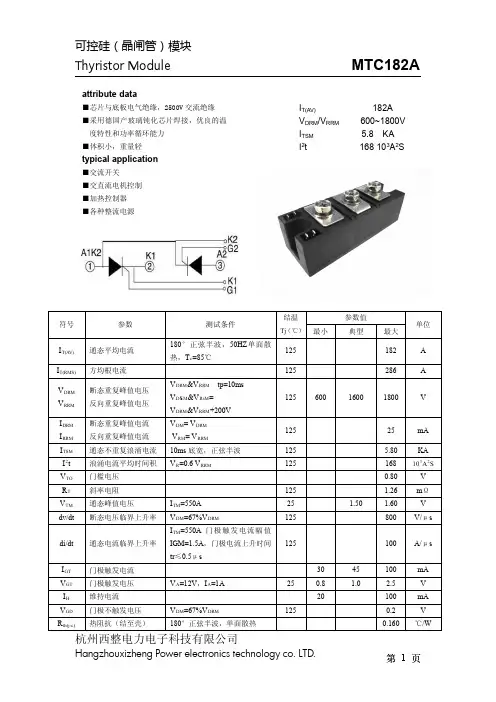

此外，还有专门的MTC和MTX触发器模块，这些模块在销售平台上有多种选择，并且可以根据需要进行全球邮寄。

触发可控硅的动作不仅取决于温度、供电电压、栅极电流等不同的变量，还需要确保正确的触发信号。

例如，门触发是在使用的不同电路中最常见的一种，对于大多数应用来说，它简单、可靠、高效且易于实施。

因此，选择合适的触发器和正确的触发方法对于确保可控硅的正常工作是非常重要的。

晶闸管智能模块发展史及后来的应用摘要：富安时介绍晶闸管thyristor可控硅模块的接图，晶闸管功率控制器主要技术参数及其应用范围。

电焊设备、激光电源、励磁电源、电镀电解电源、调功、调光、工业炉温控、固态动力开关、牵引、直流拖动、大吊车驱动、搅拌电源、电机软起动列出这种模块的控制方法及其电连接图。

晶闸管调整器体积小，功能齐全，联线简单，控制方便，性能稳定可靠是这种模块的特点，而增大容量，扩大功能，降低成本，系列化晶闸管功率控制器模块今后发展趋势。

1概况目前，富安时晶闸管的制造工艺和设计应用技术已相当成熟，正沿着大功率化和模块化二个方向前进：一是为高压真流输电（HVDC），静止无功补偿（SVC），超大功率高压变频调速以及几十万安培的直流电源领域用的125mm，8000V以上晶闸管的稳定生产而开展研发工作；二是向着体积更小，重量更轻，结构更紧凑，可靠性更高，使用更方便，内部接线电路各异和功能不同的模块化开展技术改进工作。

晶闸管功率控制器模块和整流二极管模块自20世纪70年代初问世以来获得了蓬勃发展，目前已能大批量生产各种类型的电力半导体模块，并广泛应用于国民经济各部门，为工业发展，技术进步，节能、节电、节材发挥了极大作用。

但是由于晶闸管是电流控制的电力半导体器件，所以需要较大的脉冲触发功率才能驱动晶闸管，而且它的触发系统电路复杂，体积大，安装调试较难，抗干扰和可靠性较差，制造成本也高，又因其触发系统易产生电磁干扰，难与微机接口，不易实现微机控制。

多年来，世界各国围绕如何更加方便、可靠、高效地使用晶闸管取得二方面的进展：一是把分立器件芯片按一定电路联成后封装成一般模块，给用户带来一定的使用方便；二是将门极触发系统的部分分立元器件制成专用集成触发电路，简化了触发系统。

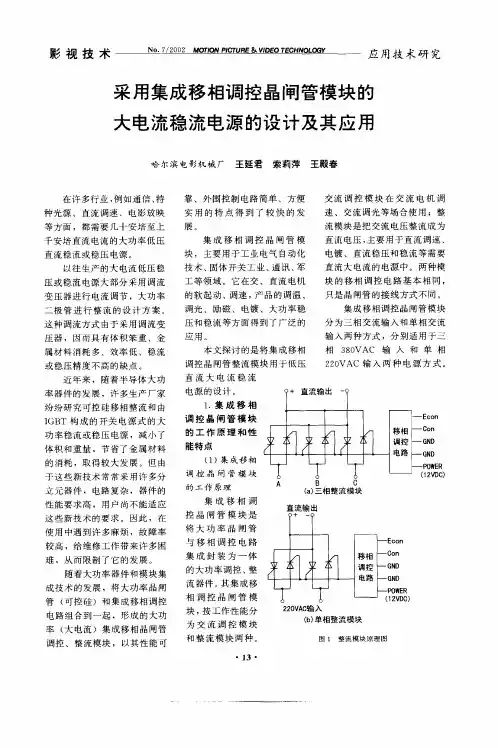

但是所有这些并未摆脱将晶闸管主电路与门极触发系统分立制作的传统方式，也没有出现过把复杂庞大的触发系统、检测保护系统和大功率晶闸管主电路集成为一体，做成一个体积小，功能完整，并通过一个端口便能实现对三相电力进行调控的晶闸管智能模块（FUANSHI）。

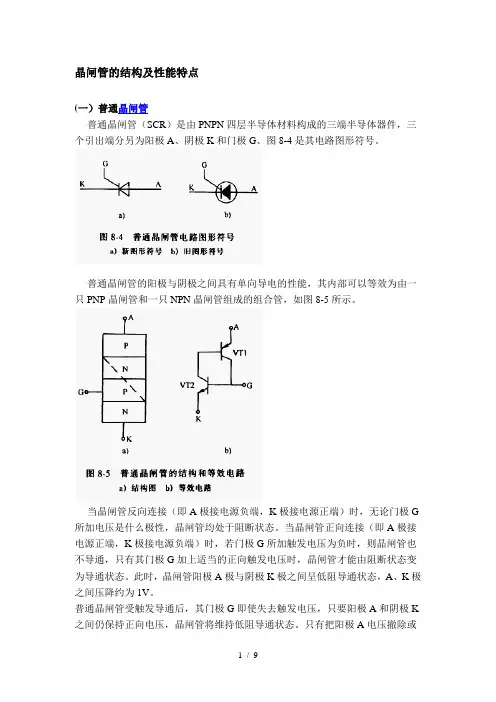

晶闸管的结构及性能特点(一）普通晶闸管普通晶闸管（SCR）是由PNPN四层半导体材料构成的三端半导体器件，三个引出端分另为阳极A、阴极K和门极G、图8-4是其电路图形符号。

普通晶闸管的阳极与阴极之间具有单向导电的性能，其内部可以等效为由一只PNP晶闸管和一只NPN晶闸管组成的组合管，如图8-5所示。

当晶闸管反向连接（即A极接电源负端，K极接电源正端）时，无论门极G 所加电压是什么极性，晶闸管均处于阻断状态。

当晶闸管正向连接（即A极接电源正端，K极接电源负端）时，若门极G所加触发电压为负时，则晶闸管也不导通，只有其门极G加上适当的正向触发电压时，晶闸管才能由阻断状态变为导通状态。

此时，晶闸管阳极A极与阴极K极之间呈低阻导通状态，A、K极之间压降约为1V。

普通晶闸管受触发导通后，其门极G即使失去触发电压，只要阳极A和阴极K 之间仍保持正向电压，晶闸管将维持低阻导通状态。

只有把阳极A电压撤除或阳极A、阴极K之间电压极性发生改变（如交流过零）时，普通晶闸管才由低阻导通状态转换为高阻阻断状态。

普通晶闸管一旦阻断，即使其阳极A与阴极K 之间又重新加上正向电压，仍需在门极G和阴极K之间重新加上正向触发电压后方可导通。

普通晶闸管的导通与阻断状态相当于开关的闭合和断开状态，用它可以制成无触点电子开关，去控制直流电源电路。

（二）双向晶闸管双向晶闸管（TRIAC）是由NPNPN五层半导体材料构成的，相当于两只普通晶闸管反相并联，它也有三个电极，分别是主电极T1、主电极T2和门极G。

图8-6是双向晶闸管的结构和等效电路，图8-7是其电路图形符号。

双向晶闸管可以双向导通，即门极加上正或负的触发电压，均能触发双向晶闸管正、反两个方向导通。

图8-8是其触发状态。

当门极G和主电极T2相对于主电极T1的电压为正（V T2＞V T1、V G＞V T1）或门极G和主电极T1相对于主电极T2的电压为负（V T1＜V T2、V G＜V T2）时，晶闸管的导通方向为T2→T1此时T2为阳极，T1为阴极。
