表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。
3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

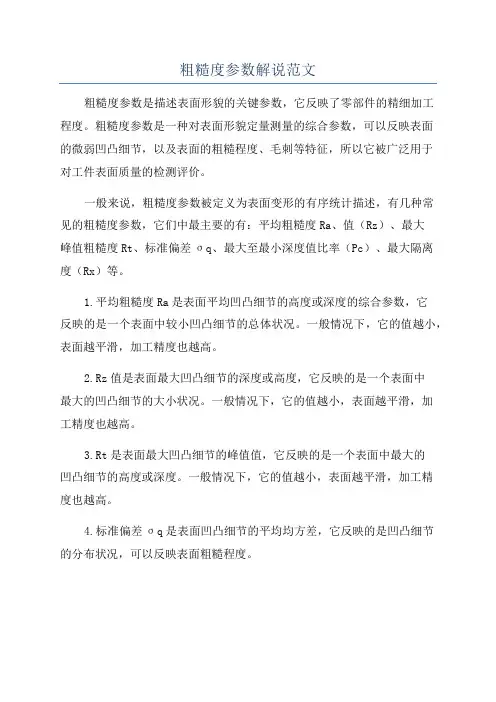

粗糙度参数解说范文
粗糙度参数是描述表面形貌的关键参数，它反映了零部件的精细加工
程度。
粗糙度参数是一种对表面形貌定量测量的综合参数，可以反映表面
的微弱凹凸细节，以及表面的粗糙程度、毛刺等特征，所以它被广泛用于
对工件表面质量的检测评价。
一般来说，粗糙度参数被定义为表面变形的有序统计描述，有几种常
见的粗糙度参数，它们中最主要的有：平均粗糙度Ra、值（Rz）、最大
峰值粗糙度Rt、标准偏差σq、最大至最小深度值比率（Pc）、最大隔离
度（Rx）等。
1.平均粗糙度Ra是表面平均凹凸细节的高度或深度的综合参数，它
反映的是一个表面中较小凹凸细节的总体状况。
一般情况下，它的值越小，表面越平滑，加工精度也越高。
2.Rz值是表面最大凹凸细节的深度或高度，它反映的是一个表面中
最大的凹凸细节的大小状况。
一般情况下，它的值越小，表面越平滑，加
工精度也越高。
3.Rt是表面最大凹凸细节的峰值值，它反映的是一个表面中最大的
凹凸细节的高度或深度。
一般情况下，它的值越小，表面越平滑，加工精
度也越高。
4.标准偏差σq是表面凹凸细节的平均均方差，它反映的是凹凸细节
的分布状况，可以反映表面粗糙程度。
表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Y pi的平均值与五个最大轮廓谷底Y vi的平均值之和。
3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。
第4章表面粗糙度4.1概述在机械加工过程中，由于切削会留下切痕，切削过程中切屑分离时的塑性变形，工艺系统中的高频振动，刀具和巳加工表面的磨擦等等原因，会使被加工零件的表面产生许多微小的峰谷，这些微小峰谷的高低程度和间距状况就称为表面粗糙度。
一、表面粗糙度的实质表面粗糙度是一种微观的几何形状误垦，通常按波距的大小分为：波距的属表面粗糙度；波距在1-lOmm间的属表面波度；波距〉10mm的属于形状误垦。
住肚it二、表面粗糙度对零件使用性能的影响1.对摩擦和磨损的影响一般地，表面越粗糙，则摩擦阻力越大，零件的磨损也越快。
2.对配合性能的影响表面越粗糙，配合性能越容易改变，稳定性越蚩。
3.对疲劳强度的影响当零件承受交变载荷时，由于应力集中的影响，疲劳强度就会降低，表面越粗糙，越容易产生疲劳裂纹和破坏。
4.对接触刚度的影响表面越粗糙，实际承载面积越小，接触刚度越低。
5.对耐腐蚀性的影响表面越粗糙，越容易腐蚀生锈。
此外，表面粗糙度还影响结合的密封性，产品的外观，表面涂层的质量，表面的反射能力等等，所以要给予充分的重视。
4.2表面粗糙度的评定一•基本术语1•轮廓滤波器把轮廓分成长波和短波成分的滤波器。
2.M虑波器确定粗糙度与波纹度成分之间相交界限的滤波器。
3•取样长度用以判别具有表面粗糙度特征的一段基准线长度。
规定和选取取样长度的目的是为了限制和削弱表面波纹度对表面粗糙度测量结果的影响。
推荐的取样长度值见表41。
在取样长度内一般应包含五个以上的轮廓峰和轮廓谷。
4.评定长度评定表面粗糙度时所必须的一段基准线长度。
为了充分合理地反映表面的特性，一般取1口=51。
5.轮廓中线m 用以评定表面粗糙度值的基准线。
(1)轮廓的最小二乘中线具有几何轮廓形状并划分轮廓的基准线。
在取样长度范围内，使被测轮廓线上的各点至该线的偏距的平方和为最小。
即：(，r Z2J(> " dx = min(2)轮廓的算术平均中线在取样长度内，将实际轮廓划分为上、下两部分，并使上、下两部分的面积相等的基准线。
第4章表面粗糙度4.1 概述在机械加工过程中，由于切削会留下切痕，切削过程中切屑 分离时的塑性变形，工艺系统中的高频振动，刀具和已加工表面 的磨擦等等原因，会使被加工零件的表面产生许多微小的峰谷， 这些微小峰谷的高低程度和间距状况就称为表面粗糙度。
一、表面粗糙度的实质表面粗糙度是一种微观的几何形状误差，通常按波距的大小 分为：波距w 1mm 的属表面粗糙度；波距在1~10mm 间的属表面波度；波距〉10mm 的属于形状误差。
二、表面粗糙度对零件使用性能的影响1•对摩擦和磨损的影响一般地，表面越粗糙，则摩擦阻力越大，零件的磨损也越快。
2. 对配合性能的影响表面越粗糙，配合性能越容易改变，稳定性越差。
3. 对疲劳强度的影响当零件承受交变载荷时，由于应力集中的影响，疲劳强度就 会降低，表面越粗糙，越容易产生疲劳裂纹和破坏。
4•对接触刚度的影响 表面越粗糙，实际承载面积越小，接触刚度越低。
5•对耐腐蚀性的影响 表面越粗糙，越容易腐蚀生锈。
此外，表面粗糙度还影响结合的密封性，产品的外观，表面 涂层的质量，表面的反射能力等等，所以要给予充分的重视。
4.2表面粗糙度的评定把轮廓分成长波和短波成分的滤波器—一 .基本术语 1•2.入滤波器确定粗糙度与波纹度成分之间相交界限的滤波3•取样长度用以判别具有表面粗糙度特征的一段基准线长 度。
规定和选取取样长度的目的是为了限制和削弱表面波纹度对 表面粗糙度测量结果的影响。
推荐的取样长度值见表4-1。
在取样 长度内一般应包含五个以上的轮廓峰和轮廓谷。
4•评定长度 评定表面粗糙度时所必须的一段基准线长度。
为了充分合理地反映表面的特性，一般取 In =51。
5•轮廓中线m 用以评定表面粗糙度值的基准线。
⑴轮廓的最小二乘中线 具有几何轮廓形状并划分轮廓的基准线。
在取样长度范围内，使被测轮廓线上的各点至该线的偏距 的平方和为最小。
即：⑵轮廓的算术平均中线 在取样长度内，将实际轮廓划分为 上、下两部分，并使上、下两部分的面积相等的基准线。
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
粗糙度参数详解范文
所谓粗糙度，指的是物体表面的局部坡度的变化程度，是表面结构形
状特征的重要参数。
粗糙度参数定义了物体表面不同部位的平滑程度，反
映了物体对空气、液体以及其它介质的摩擦力，在传热、润滑、流体传播、接触力、着色、涂覆性等等科学技术领域有广泛的应用。
它根据不同的表面处理技术和表面处理工艺而异，具体表示通常有以
下几种形式：
1）空间波纹度（Spatial waviness）：用不同的频率和振幅来表示
表面上有规律性或者无规律性波纹的数量。
2）全表面振幅（Total surface roughness）：特征曲线的振幅反映
表面的波动精度，这种粗糙度的参数是通过刻度表或者视觉分析的方式来
判断的。
3）等效粗糙度（Equivalent roughness）：对三维表面坡度波动的
综合考量，将复杂的表面粗糙度简化为单个参数，是相对性比较强的参数。
4）长度基函数（Length-base parameter）：这是一种能够表示表面
粗糙度的特征参数，根据表面形状的不同，可分为有序类(横向长度参数、纵向长度参数)、无序类（熔點长度、总长度参数）。
5）表面脊线参数（Surface crest parameter）：从表面形状的角度
出发，对表面脊线的特征采用直方图统计的方式，以表面纹理的光滑度为
基础。
