电容料位开关的详细介绍

电容料位开关的技术指标是怎样的电容料位开关作为一种重要的工业自动化设备，被广泛应用于输送带、储料仓等场合中。

它的作用是检测物料的液位、粉料的料位等信息，从而实现自动控制。

那么电容料位开关的技术指标具体是怎样的呢？本文将从以下几个方面进行讲解。

测量范围电容料位开关的测量范围是指其能够检测的物料高度范围。

不同型号的电容料位开关有不同的测量范围，一般从几毫米到几米不等。

需要根据实际应用场合的需要选择合适的测量范围，否则会影响自动控制系统的精度和稳定性。

测量精度电容料位开关的测量精度是指它能够准确检测物料高度的程度。

一般来说，电容料位开关的测量精度可以达到毫米级别。

但是，由于物料的性质、环境温度等因素的影响，测量精度有时会有所降低。

为了保证测量精度，需要对电容料位开关进行校准和调整。

灵敏度电容料位开关的灵敏度是指它能够检测到的物料高度的最小变化值。

灵敏度越高，就越能够准确地反映物料的变化，实现更加精准的自动控制。

一般来说，电容料位开关的灵敏度能够达到毫米级别，但是需要注意的是，灵敏度过高也容易受到噪声的干扰。

接触材料电容料位开关的接触材料是指它所接触到的物料所采用的材料。

不同的物料具有不同的化学性质和物理性质，因此需要根据实际情况选择合适的接触材料。

一般来说，接触材料分为金属和非金属两种。

金属材料可以耐受高温、高压、强腐蚀性等恶劣环境，但是会产生电磁干扰；非金属材料轻便、不易被腐蚀，但是对温度和压力的要求较高。

工作电压电容料位开关的工作电压是指它所能够承受的电压范围。

不同型号的电容料位开关有不同的工作电压范围，一般从几十伏到几百伏不等。

需要根据实际应用场合的需要选择合适的工作电压，否则可能会出现电路损坏或者误操作。

输出方式电容料位开关的输出方式是指它所采用的信号输出方式。

一般来说，电容料位开关的信号输出分为两种：开关量输出和模拟量输出。

开关量输出适合于对液位或料位进行二元信号控制的场合；模拟量输出适合于对物料高度进行连续调节的场合。

CN 8000 agi1509171page 内容目录页码安全须知/技术支持 2----------------------------------------------------------------------------------------------------- 简介 应用 / 功能 / 特点 3-----------------------------------------------------------------------------------------------------技术参数电气参数 9 机械参数 10 操作条件 11-----------------------------------------------------------------------------------------------------安装 16-----------------------------------------------------------------------------------------------------电气安装 20---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------危险区域应用须知 32-----------------------------------------------------------------------------------------------------Profibus 总线通讯系统实施尺寸认证操作 - 电子模块：标准操作 - 电子模块：数显探头改造截短电缆（缆式）参数若有变化，恕不另行通知。

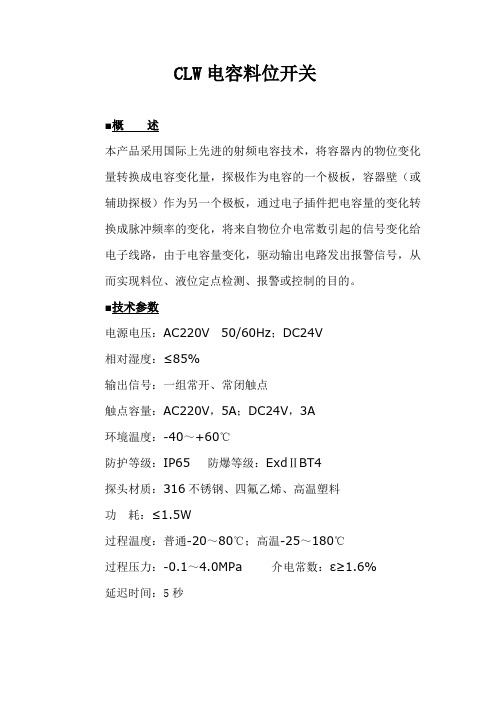

CLW电容料位开关■概述本产品采用国际上先进的射频电容技术，将容器内的物位变化量转换成电容变化量，探极作为电容的一个极板，容器壁（或辅助探极）作为另一个极板，通过电子插件把电容量的变化转换成脉冲频率的变化，将来自物位介电常数引起的信号变化给电子线路，由于电容量变化，驱动输出电路发出报警信号，从而实现料位、液位定点检测、报警或控制的目的。

■技术参数电源电压：AC220V 50/60Hz；DC24V相对湿度：≤85%输出信号：一组常开、常闭触点触点容量：AC220V，5A；DC24V，3A环境温度：-40～+60℃防护等级：IP65 防爆等级：ExdⅡBT4探头材质：316不锈钢、四氟乙烯、高温塑料功耗：≤1.5W过程温度：普通-20～80℃；高温-25～180℃过程压力：-0.1～4.0MPa 介电常数：ε≥1.6%延迟时间：5秒电气接口：M20×1.5连接方式：螺纹或法兰（见选型标记）安装方式：顶装、侧装■调试注意事项CLW系列电容式物位开关灵敏度分粗调和细调1.粗调系编码开关，他能适合对各种介质调整如矿石，孰料，水泥，煤炭，粮食，木材，麦秆，纸张。

6位编码开关由高到低调整，原则为当料位到达探极时不报警可将6位编码开关从3，2，1，顺序调整。

每拨一位开关等待5秒观察指示灯若指示灯亮说明已粗调好，（对密度高且潮湿的物料可降低其灵敏度，密度低干燥的物料可提高其灵敏度。

）2.灵敏度细调系电位器，可调当物料粘在探极时的误动作！或者物料到达探极时精确调整，顺时针为高。

CLW系列电容式物位开关灵敏度在出厂时已调到能满足大多物位的测量。

若有特殊要求请说明！■接线方式CLW系列电容式料位控制器（料位开关）·1、2位为交流220V或直流24V，3、4为常闭触点。

·4、5为常开触点。

精张机电SP静电容料位开关使用说明一、灵敏度的校正：1.如果已安装在设备桶槽上，校正前应先确认槽内无物料。

2.根据铭牌选择正确电源后接线。

3.打开接线盒盖，本公司产品校正后感度调整扭”SENSITIVITY”灵敏度指示箭头都设定在70位置，此时Led不亮，无信号输出。

将旋钮箭头慢慢转到90与H之间，电路板LED 亮，并且有信号输出，表示开关已校正好，无须以下步骤。

4.若LED不亮，请将旋钮”SENSITIVITY”指示箭头选转到H位置，用小一字起旋转粗调电容（COARSE），调到LED刚好亮。

将旋钮指示箭头慢慢转到90位置，此时LED灯熄，无信号输出。

再将旋转箭头旋到H位置时，LED等又会再亮，如此重复测试，若都正常校正即完成。

二、感度调整：用户一控制物料所需灵敏度调整感度调整钮“SENSITIVITY”指示箭头的位置，调整至物料接触到感触棒时LED灯亮，而当物料尚未接触到感测棒时LED等灭为止。

（注：灵敏度调节有问题是请通知本公司，本公司将有专人解答。

）三、延时调整：1、当LED亮继电器如果同时动作，标示延时时间为0；使用者可依据自己需求设定延时，延时时间为0-30秒。

2、使用者若需改变延时设定。

请用小一字起调整电路板上“DELEY”可变电阻，顺时针方向延时下次，逆时针方向减少。

3、延时设定后，电路动作顺序是：当关动作LED亮，经过设定时间后，继电器动作或NPN信号输出。

四、安装注意事项1、安装感应棒应与水平方向向下成20°夹角以增加感应灵敏度，减小下料冲击。

2、安装时其不感应体误报必须伸入桶内，以上避免开关因感度过高而误动作。

3、安装SP160是其桶壁厚不得超过25mm,否则开关会有动作。

4、SP150安装时感应棒与桶壁最少保持300mm距离。

5、开关安装避免靠近入料口，以减少下料损坏感应棒及误动作；若开关必须安装在靠近入料口处，请在开关上方200mm处加装一2”宽的保护挡板。

6、多个感应棒同时安装时，各开关间应保持300mm以上的距离。

电容料位开关
电容料位开关一般是指采用技术超声波测量变送器在介质中的容积，从而实现介质位
置的监测控制。

它可以在管道、槽、容器内精确检测介质高度，并可以采用无接触原理测
量介质，动态方式计算介质高度，并根据结果自动控制各种介质位置。

电容料位开关又称
容位开关，是目前用于介质高度检测的被广泛应用的一种传感器，它采用容定位原理，利
用改变介质的内聚力，通过低频发出的声波进行探测介质的高度，并把检测的结果反馈给
控制系统，实现介质高度的精确控制。

电容料位开关具有良好的稳定性，测量准确率高，非接触式检测，无耗材，易于安装，使用及维护，适用于恶劣的工况，特别是腐蚀性介质和有悬浮颗粒的工况等，电容料位开
关的优点使其成为用于检测介质位置的理想选择。

电容料位开关的结构组成比较简单，主要由安装结构、发射器、接收器和控制器等组成，安装结构或容器内增设发射器和接收器，在发射器收送约500kHz-1MHz的信号，介质
里有物质时会发出回波，被接收器收集，再传到控制器，根据设置信号强度大小和反馈信
号大小比较，位置上的差距得到，从而控制输出开关控制信号。

电容料位开关的工作原理中，各个元件的性能和响应速度都有一定的影响，因此在选
择电容料位开关时，一定要确定介质特性，如液体密度，液体温度，介质表面张力，介质
对声波的反射率，介质中有其他粒子、矿物等，有些物质会影响电容料位开关的传播和检测，因此，在选择电容料位开关时，必须考虑介质特性，以确保其准确性和可靠性。

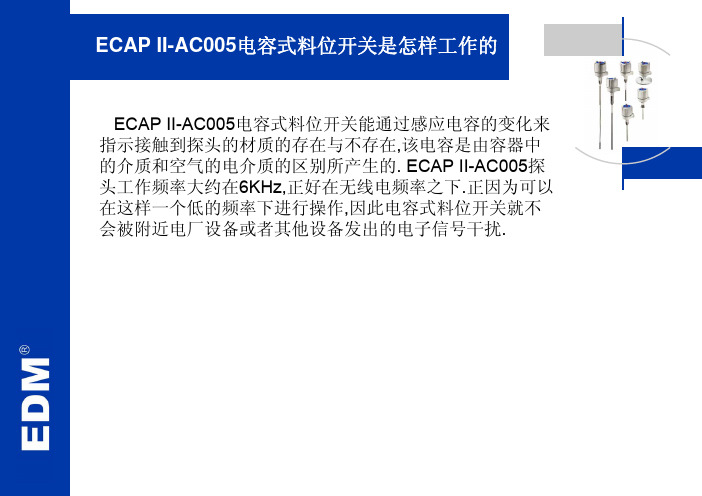

ECAP II-AC005电容式料位开关是怎样工作的ECAP II-AC005电容式料位开关能通过感应电容的变化来指示接触到探头的材质的存在与不存在,该电容是由容器中的介质和空气的电介质的区别所产生的. ECAP II-AC005探头工作频率大约在6KHz,正好在无线电频率之下.正因为可以在这样一个低的频率下进行操作,因此电容式料位开关就不会被附近电厂设备或者其他设备发出的电子信号干扰.ECAP II-AC005电容式料位开关是怎样工作的Q: 探头中非活动的部分与活动部分一样都发射信号.问题是非活动部分的信号是什么,它是怎么产生的?频率是多少?A: 非活动部分发射的频率和探头发射的频率一样,大约是6KHz,即每秒6000转.这是一种声频而不是无线电频率.活动部分和非活动部分都不会传递信号.在这种声频下,活动部分和非活动部分的长度太小而不能作为天线来传递信号.因此,信号则无处可去. Q: 电容式探头被隔离物分成了2个导体. 探头给导体能量并测量两导体间的电容. 问题是在探头中有多少电流通过?在相对的另一个导体(仓筒壁)中也是一样么?A: 产生和释放电容是每秒6000次,该电容是在探头和仓筒壁之间形成的.只是在产生和释放电容的瞬间,探头和仓筒壁之间会有电流流动,而不是在整个过程当中.下面是一些数据说明,最高的探头电流为0.5mA, 其从产生到消失大约只有1.5微秒的时间.这种电流脉冲每83微妙就会产生一次.这是一个相当小的电流, 是绝对安全的.实际上,非活动部分较探头本身相比能产生一个更大的电流流回仓筒壁.它的次数和上面讲的活动部分是一样的,但是电流的最高值要更高.所有电容式探头,即使是无线电射频探头,在探头和仓筒壁之间都会有电流,这就是电容式料位开关的工作原理.ECAP II-AC005 电容式料位开关探头指示灯三圈螺纹外壳锁紧装置双电气接口1 ¼”& ¾”NPT螺纹安装–标准非活动部分使不受附着物的影响精细的5/8”316SS感应探头绝缘套筒: 耐用的迭尔林或者高温特氟龙全不锈钢, 弹性, 平整式和延长式探头可选ECAP II-AC005 电容式料位开关探头快速设定校准调试指示灯延时设定电源指示灯活动的接线端子保险管简易进线口ECAP II-AC005电容式料位开关是怎样工作的ECAP II-AC005系列探头特点是可以预防由于探头表面的堆积物或侧壁与探头之间的桥接而产生的误报.隔离区是探头的一部分,该部分能发射非感应信号, 非感应信号使活动信号去检查探头周围更大的区域.这种隔离区容许ECAP II-AC005探头用在存储各种多灰,粘性介质的容器中.ECAP 系列可选电容式探头标准探头平装探头延长的FI接头弹性延长探头不锈钢或镀锌外套接头短粗隔离探头ECAP 系列可选电容式探头安装ECAP 系列电容式料位开关安装选项电容式料位开关特点ECAP¾三圈螺纹旋转外壳, 不含螺栓¾对探头表面的堆积物和附着物具有免疫力¾卓越的敏感性和稳定性¾不受无线电信号的干扰¾开关可选的高/低自动防故障装置¾快速设定和校准¾双电气接口, 改进的接线¾与介质接触部分材质均为316SS¾粉状涂层烤漆外观。

电容料位开关经常出现哪些问题
电容料位开关经常出现哪些问题
1、高料位不能及时报警。

因为物料下料时是形成锥形料柱，而料位开关的探头安装在料柱之外，无法在料柱顶部已冒仓时就能使喂料停止。

2、料位开关无反映。

电容料位开关是以仓壁和探头各作为一个电极，而导电介质是空气或物料，导电性能差，经常是物料与探头接触时，电阻并无大的变化。

特别是当物料较潮湿时，或者有雨水等漏入料仓时，物料总粘在探头上，也失去了报准料位的意义。

3、低料位不能报警。

主要是由于在安装中未将探头倾斜向下，而是水平或倾斜向上。

当物料下落后仍未顺利下滑脱离测量区，当然无法准确报警。

电容料位开关的技术指标是怎样的
电容式物位开关是基于电容技术：将无线电频率施加在探头上，对周围的环境进行连续分析；
由于所有介质的介电常数和导电性均不同于空气，当探头接触到介质时所引起的微小电容量的变化被电路检测并转换成开关信号输出。

其独特的抗粘附电路只对物位改变引起的电容量的变化产生反应，从而消除了由于物料堆积产生的虚假信号。

电容料位开关主要技术指标
1、工作电源：可选AC220V±10％50～60HZ或DC24V
2、功耗：＜3W
3、工作灵敏度：2～10p（即当探极从未被物料掩埋到部份被掩埋所引起的环境电容增加量≥2～10p时，继电器吸合。

）
4、回差：1～3p（即料（液）面上升引至继电器吸合后，当料（液）面下降时，继电器并不立刻释放，要降至从吸合处起，环境电容减少约1～3p距离时，继电器才释放，有效地避免了继电器在临界处频繁吸、放）
5、动作延时约3秒
6、工作环境温度：-25～45℃
7、探极工作（介质）温度：
普通型：-40～60℃
中温型：-40～200℃
8、介质压力：压力型：≤3MPa（其余型号为常压）
9、防护等级：IP65
10、输出方式：继电器触点，一组常开常闭触头。

（触点容量AC250V，0.3A；DC28V，0.；电阻负载）
标签:
电容料位开关。

静电容料位开关
静电容料位开关是一种常用的传感器装置，其原理是利用静电感应原理实现物体位置的检测。

它广泛应用于工业自动化、智能家居等领域，具有高精度、快速响应、稳定可靠等优点。

静电容料位开关的工作原理是基于静电感应原理。

当被检测物体靠近静电容料位开关时，会产生电场变化，从而改变静电容料位开关内部的电场分布，最终触发开关的状态改变。

通过检测这一状态改变，可以实现对物体位置的准确监测。

静电容料位开关的优点之一是高精度。

由于其基于静电感应原理，对物体位置的检测精度非常高，可以实现毫米级的准确定位。

这使得静电容料位开关在需要高精度位置检测的场合得到广泛应用，如在自动化生产线上对零件位置进行监测。

静电容料位开关具有快速响应的特点。

由于静电感应原理的工作方式简单高效，静电容料位开关可以实现快速的状态改变，响应速度快。

这使得静电容料位开关在需要高速物体位置监测的场合得到广泛应用，如在传送带上对物体位置进行快速检测。

静电容料位开关还具有稳定可靠的特点。

由于其工作原理简单，结构稳定，不易受外部干扰，因此具有较高的可靠性。

静电容料位开关可以在恶劣环境下稳定工作，长时间不间断使用，不易出现故障，保证系统的稳定运行。

总的来说，静电容料位开关作为一种重要的传感器装置，在工业自动化、智能家居等领域发挥着重要作用。

它具有高精度、快速响应、稳定可靠等优点，可以实现对物体位置的准确监测，满足不同场合的需求。

随着科技的不断发展，静电容料位开关将进一步完善，为人类生活带来更多的便利和效率。

静电容式料位开关
静电容式料位开关是一种常用于工业生产中的传感器装置，用于检测和控制物料的液位或粉料的高度。

它的工作原理基于静电感应的原理，通过感应物料的电荷变化来判断物料的存在与否。

静电容式料位开关的结构相对简单，主要由电极、绝缘层和外壳组成。

电极负责感应物料的电荷变化，绝缘层则起到隔离和保护的作用，而外壳则用于固定和保护整个装置。

当物料的高度超过或低于静电容式料位开关的安装位置时，物料与电极之间的电容会发生变化。

这种变化会引起电极之间的电势差，从而触发开关的状态改变。

通过连接到控制系统，可以实现对物料的液位或粉料的高度进行监控和控制。

静电容式料位开关的应用非常广泛，可以用于各种粉体、颗粒体和液体的检测和控制。

例如，在化工、石油、食品、医药等行业，静电容式料位开关可以用于检测和控制粉料或液体的进料、出料、液位以及堆料的高度。

它的高精度和可靠性，使其成为自动化生产中不可或缺的重要设备。

除了工业应用外，静电容式料位开关也可以用于家用电器中，如洗衣机、洗碗机等。

通过监测洗涤液的液位，可以实现自动控制和节约用水。

静电容式料位开关以其简单、可靠的工作原理，被广泛应用于工业
生产和家用电器中。

它不仅可以提高生产效率和质量，还可以实现自动化控制和节约资源的目的。

相信随着科技的不断进步，静电容式料位开关在更多领域中的应用将会得到进一步的拓展和发展。

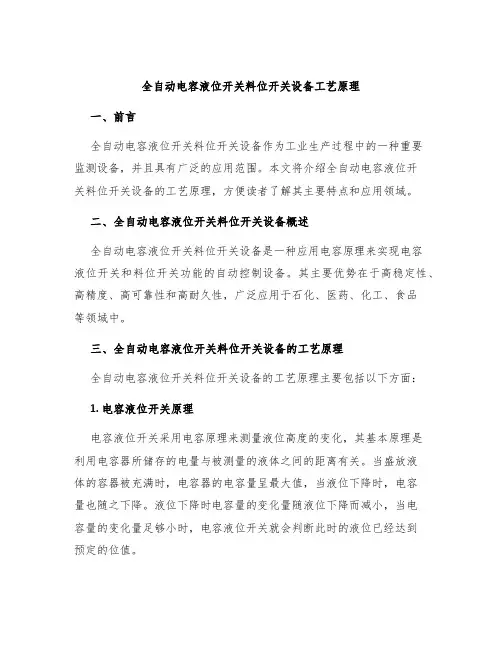

全自动电容液位开关料位开关设备工艺原理
一、前言
全自动电容液位开关料位开关设备作为工业生产过程中的一种重要
监测设备，并且具有广泛的应用范围。

本文将介绍全自动电容液位开
关料位开关设备的工艺原理，方便读者了解其主要特点和应用领域。

二、全自动电容液位开关料位开关设备概述
全自动电容液位开关料位开关设备是一种应用电容原理来实现电容
液位开关和料位开关功能的自动控制设备。

其主要优势在于高稳定性、高精度、高可靠性和高耐久性，广泛应用于石化、医药、化工、食品
等领域中。

三、全自动电容液位开关料位开关设备的工艺原理
全自动电容液位开关料位开关设备的工艺原理主要包括以下方面：
1. 电容液位开关原理
电容液位开关采用电容原理来测量液位高度的变化，其基本原理是
利用电容器所储存的电量与被测量的液体之间的距离有关。

当盛放液
体的容器被充满时，电容器的电容量呈最大值，当液位下降时，电容
量也随之下降。

液位下降时电容量的变化量随液位下降而减小，当电
容量的变化量足够小时，电容液位开关就会判断此时的液位已经达到
预定的位值。

电容式料位计电容式料位计简介电容式料位计是一种常用的工业测量仪表，用于测量容器中物料的液位或固体物料的高度。

它基于电容原理，通过测量电容的变化来确定物料的高度。

电容式料位计具有精度高、反应速度快、稳定性好的特点，被广泛应用于化工、粮食、石油、医药等行业。

原理及结构电容式料位计的基本原理是通过测量容器内部的电容值来推算物料的高度。

其结构包括传感器、电容传感板和测量电路。

传感器是电容式料位计的核心部件，它安装在容器的壁面上。

由于物料的介电常数与空气的介电常数不同，当物料的高度发生变化时，传感器与物料之间的电容值会发生相应的变化。

电容传感板是用于测量电容值的部件，通常采用专用材料制成。

通过电容传感板，可以将传感器与测量电路连接在一起，将电容值转换为电信号输出。

测量电路是用于处理电容值的电子电路，通过采样和计算，可以将传感器的电容值转化为容器内物料的高度值。

测量电路通常具有较高的精度和稳定性，可以在复杂的工业环境下正常工作。

工作原理当容器内部有物料时，电容式料位计会实时测量传感器与物料之间的电容值。

物料的介电常数与空气的介电常数不同，所以当物料的高度发生变化时，传感器与物料之间的电容值也会发生变化。

测量电路会将测得的电容值转换为电信号输出，可以通过仪表或控制系统进行显示和处理。

通常情况下，电容式料位计可以实现高精度的液位或物料高度测量，误差可以控制在1%以内。

适用范围电容式料位计适用于各种物料的高度测量，包括液体和固体。

对于液体来说，电容式料位计可以测量高精度的液位高度，应用于石油、化工、水处理等行业。

对于固体物料来说，电容式料位计可以测量物料的堆积高度，广泛应用于粮食、矿石等行业。

优点与不足电容式料位计相对于其他测量方法有以下优点：1. 精度高：电容式料位计具有较高的精度，可以满足高精度测量的需求。

2. 反应速度快：电容式料位计的响应速度快，可以实时监测物料高度的变化。

3. 稳定性好：电容式料位计具有较好的稳定性，可以在长期使用中保持较高的测量精度。

静电容料位开关静电容料位开关是一种用于实现物料的自动检测和控制的设备，广泛应用于工业生产中的物料输送、仓储等环节。

本文将从静电容料位开关的工作原理、优缺点以及应用领域等方面进行详细介绍。

一、静电容料位开关的工作原理静电容料位开关是一种基于静电感应原理的设备。

当物料通过静电容料位开关时，物料会与电极板产生电容作用，从而改变电极板上的电荷分布情况。

这种电荷变化会被传感器检测到，从而实现对物料的检测和控制。

1.优点：（1）非接触式检测：静电容料位开关采用非接触式检测技术，避免了机械接触带来的磨损和故障。

（2）适用性广：静电容料位开关适用于多种物料，具有较高的适用性和灵活性。

（3）高精度检测：静电容料位开关具有高精度的检测能力，能够实现对物料的准确检测和控制。

2.缺点：（1）受环境影响：静电容料位开关对环境干扰较为敏感，如温度、湿度等环境因素会影响检测结果。

（2）价格较高：静电容料位开关相对于其他物料检测设备价格较高，需要一定的成本投入。

三、静电容料位开关的应用领域静电容料位开关广泛应用于工业生产中的物料输送、仓储等环节。

具体应用领域包括：1.物料输送：静电容料位开关可以用于物料输送过程中的自动检测和控制，提高物料输送的效率和准确性。

2.仓储管理：静电容料位开关可以用于仓储管理中的物料检测和控制，保障仓储管理的安全和效率。

3.化工行业：静电容料位开关可以用于化工行业中的物料检测和控制，保障化工生产过程的安全和稳定性。

4.食品行业：静电容料位开关可以用于食品行业中的物料检测和控制，保障食品安全和卫生。

四、总结静电容料位开关是一种基于静电感应原理的物料检测和控制设备，具有非接触式检测、高精度检测等优点，在工业生产中得到广泛应用。

但是，静电容料位开关对环境干扰敏感、价格较高等缺点也需要注意。

在实际应用中，需要根据具体情况选择合适的物料检测设备，以保障生产效率和安全。

电容料位开关的技术指标是怎样的1.测量范围：2.精度：精度是电容料位开关的一个重要技术指标，它表示开关所测量的物料水平与实际物料水平之间的误差。

一般来说，精度越高，开关的测量结果越准确可靠。

常见的精度等级包括0.5%、1%、2%等，用户可以根据实际需求选择合适的精度等级。

3.输出信号：电容料位开关的输出信号可以是模拟信号或数字信号，用于表示物料水平的高低。

常见的模拟信号输出方式包括4-20mA信号和0-10V信号，而常见的数字信号输出方式包括开关量输出和RS485通信输出等。

用户可以根据自己的控制系统要求选择合适的输出信号方式。

4.防爆等级：电容料位开关主要应用于一些易燃、易爆或有腐蚀性物料的储存或加工过程中，因此具有良好的防爆性能是至关重要的。

一般来说，电容料位开关需要符合防爆等级的要求。

常见的防爆等级包括ExiaIICT6、ExdIICT6等，用户可以根据安全要求选择适合的防爆等级。

5.材料选择：电容料位开关的材料选择直接影响到其耐腐蚀性能和使用寿命。

通常情况下，电容料位开关的浸入式探头需要采用特殊的材料，如316L不锈钢、聚四氟乙烯等，以提高其耐腐蚀性能。

同时，开关外壳也需要具备良好的密封性和耐腐蚀性能，以确保其稳定可靠地工作在恶劣的工作环境中。

6.安装尺寸：7.工作温度范围：电容料位开关的工作温度范围是指它可以正常工作的温度范围。

由于不同的工作环境存在着不同的温度要求，因此电容料位开关需要具备良好的耐温性能。

一般来说，常见的工作温度范围包括-40℃至+100℃、-40℃至+200℃等，用户可以根据自己的需求选择合适的工作温度范围。

综上所述，电容料位开关的技术指标包括测量范围、精度、输出信号、防爆等级、材料选择、安装尺寸和工作温度范围等。

这些指标的选择应根据实际应用需求，以确保电容料位开关能够满足用户的要求，并能够在恶劣的工作环境中稳定可靠地工作。

ftc968z料位开关说明书一、概述本公司多年来一直专业从事物位测控技术的研究，开发和生产了多种物位测量产品。

本系列电容物位计系全套引进外技术及制造工艺生产的物位测量产品之一。

它使复杂的物位测量如高温、高压、真空、强腐蚀等介质的物位测量变得容易而简单。

经过不断地的坚持和实践，以射频电容技术为核心的物位测量系统日臻完善，现已开发利用并生产出能够满足不同要求的如污水、污油、油水界面、固体颗粒等的物位测量产品。

二、主要特点应用射频电容技术，从根本上解决了温度、湿度、压力、物体的导电性等因素量过程的影响，因而具有极高的抗干扰性和可靠性；能够测量强腐蚀性的液体和固体颗粒，如酸、碱、盐、水、污水等液体和化工原料、饲料、粮食、煤灰、水泥、面粉等粉状或颗粒状固体。

高温高压测量：过程温度25~+220℃；过程压力-0.1~4.0MPa 。

智能化现场定标技术为用户轻松地投用产品提供了便利。

三、技术参数电容物位仪表：两线制，Hart，液晶显示；测量方式：射频电容技术；电源：24VDC±10% 输出：4~20mADC精度：0.5%(4~20mA）环境温度：-25~+70℃环境湿度：0-95%RH 介质温度：-25~+220℃测量范围：0-5000PF 过程压力：-0.1~4.0MPa防爆标志：Ex（ia）Ⅱ CT4外壳：铝合金隔爆型，可用于潮湿、有酸气等腐蚀环境探极：可采用任一种刚性或柔性探极使用需知1、在安装时，使法兰或螺纹安装牢固，并且使其与筒体接触良好否则，将会影响电流正常的检测。

2、安装时注意避免障碍物或搅拌器，如果有搅拌器，极棒使用绝缘支架固定在桶壁，避免摆动或被搅拌器撞击损坏。

3、铺设信号线电缆时，应尽量不要与动力线平行铺设，推荐用金属电线管进行屏蔽，以免受到外界对信号的干扰。

（建议信号线使用二芯屏蔽线：0.75mm2一1mm2x2)4、安装位置选择高温型物位计，而且要注意散热片和接线盒的通风，使接线盒温度小于65℃。

射频电容式料位开关1. 简介射频电容式料位开关是一种用于检测物料的高度或液位的装置。

它利用射频电容原理，通过测量物料与探头之间的电容变化来确定物料的存在与否。

2. 原理射频电容式料位开关由发射器和接收器组成。

发射器产生一个高频信号，该信号通过探头传输到物料中。

当物料接触到探头时，会改变探头与地之间的电容值。

接收器测量这个电容值的变化，并将其转换为相应的信号输出。

3. 组件3.1 发射器发射器是射频电容式料位开关的核心组件之一。

它产生高频信号，并将其传输到探头上。

3.2 接收器接收器负责接收从探头传回来的信号，并将其转换成可供判断物料存在与否的输出信号。

3.3 探头探头是与物料直接接触的部分，它通过改变与地之间的电容值来感知物料是否存在。

4. 工作原理当物料没有接触到探头时，空气作为介质填充探头与地之间的空间，此时电容值较低。

而当物料接触到探头时，物料作为介质填充探头与地之间的空间，导致电容值增加。

射频电容式料位开关通过测量电容值的变化来判断物料的存在与否。

当电容值超过设定的阈值时，开关输出信号表示物料存在；反之则表示物料不存在。

5. 特点5.1 高精度射频电容式料位开关具有高精度的特点。

它可以测量微小的电容变化，并将其转换为可靠的输出信号。

5.2 可靠性高由于射频电容式料位开关采用了非接触式检测方式，因此在工作过程中不会受到外界环境影响。

它能够稳定地工作在恶劣的工况下，如高温、高压等。

5.3 安装简便射频电容式料位开关安装简单方便。

只需将发射器、接收器和探头连接好，并进行适当调试设置即可投入使用。

6. 应用场景6.1 粉状物料检测射频电容式料位开关适用于粉状物料的检测。

例如，在化工行业中，可以用于测量粉状物料的储罐液位。

6.2 固体物料检测射频电容式料位开关也适用于固体物料的检测。

例如，在仓储物流行业中，可以用于检测货架上物料的高度。

6.3 液体检测射频电容式料位开关还可用于液体的检测。

例如，在食品加工行业中，可以用于检测液体罐中的液位。

静电容料位开关静电容料位开关是一种常用于工业自动化领域的传感器装置，它利用静电容效应来检测物体的位置。

静电容料位开关的工作原理是基于物体与电极之间的电容变化来实现的。

当有物体靠近电极时，电容值会发生变化，从而触发开关的状态改变。

这种传感器具有响应速度快、精度高、稳定性好等优点，因此在许多自动化系统中被广泛应用。

静电容料位开关通常由两个电极构成，一个是感应电极，用来感应物体的位置；另一个是激励电极，用来提供电场。

当物体靠近感应电极时，会改变电场分布，从而引起电容值的变化。

通过检测电容值的变化，就可以确定物体的位置，实现对物体位置的精准控制。

在工业自动化领域，静电容料位开关被广泛应用于物料输送、流水线控制、液位检测等方面。

例如，在物料输送系统中，静电容料位开关可以实时监测物料的位置，确保物料按照设定的路径移动，提高生产效率。

在流水线控制系统中，静电容料位开关可以用来检测产品的位置，实现自动化生产线的控制。

在液位检测方面，静电容料位开关可以实时监测液体的高度，确保液体在安全范围内，避免溢出或泄漏。

静电容料位开关具有灵敏度高、抗干扰能力强、使用寿命长等优点，因此受到了广泛的青睐。

与传统的机械开关相比，静电容料位开关无需接触物体，不会受到磨损，因此更加稳定可靠。

此外，静电容料位开关还具有体积小、安装方便等优点，适用于各种复杂环境下的应用。

总的来说，静电容料位开关作为一种先进的传感器装置，在工业自动化领域发挥着重要作用。

它不仅提高了生产效率，降低了成本，还提升了产品质量和安全性。

随着科技的不断进步，静电容料位开关将会在更多领域得到应用，为工业自动化带来更大的便利和效益。
