平衡流量计原理平衡流量计是一种常用的流体测量仪器，它通过测量流体通过管道时的压力差来确定流体的流量。
其原理是基于流体在管道内的运动特性和流体动能转化的关系，下面我们来详细了解一下平衡流量计的原理。
首先，平衡流量计的工作原理是基于伯努利方程和质量守恒定律的。
当流体在管道内流动时，流体的动能会随着流速的变化而发生改变。
根据伯努利方程，流速越大，动能越大，压力就越小；流速越小，动能越小，压力就越大。
平衡流量计利用这一原理，通过测量管道内两个位置的压力差来确定流体的流量。
其次，平衡流量计的原理还涉及到流体在管道内的流动特性。
当流体通过管道时，会受到管道壁面的阻力作用，这会导致流速的变化，从而影响流体的动能。
平衡流量计通过设计合理的结构和传感器，能够准确地测量流体通过管道时的压力差，从而确定流体的流量。
此外，平衡流量计的原理还与流体的密度有关。
根据质量守恒定律，流体在管道内的流量与流体的密度成正比。
平衡流量计在测量流体流量时，通常需要考虑流体的密度变化对测量结果的影响，以保证测量的准确性。
总的来说，平衡流量计的原理是基于伯努利方程、质量守恒定律以及流体在管道内的流动特性。
通过测量流体在管道内的压力差，结合流体的密度变化，可以准确地确定流体的流量。
这种原理使得平衡流量计在工业生产和科学研究中得到了广泛的应用，为流体测量提供了一种可靠的方法。
以上就是关于平衡流量计原理的详细介绍，希望能够帮助大家更好地理解这一流体测量仪器的工作原理。
平衡流量计作为一种重要的流量测量装置，在工业生产和科学研究中发挥着重要作用，相信随着技术的不断进步，它将会有更广泛的应用前景。
平衡流量计的工作原理引言平衡流量计是一种用于测量流体流量的仪器，多用于工业、制造业等领域。
平衡流量计能够精确地测量流体的流量，并适用于各种介质，如水、气体、油等。
工作原理平衡流量计的工作原理基于质量守恒定律和伯努利方程式。
伯努利方程式是描述理想流体运动规律的方程式，它描述了流体在定常条件下的能量守恒。
当流体通过平衡流量计时，根据伯努利方程式，在平衡流量计的两个测量点之间产生压差。
这个压差与流体的流量成正比。
平衡流量计通常由两个测量管组成，每个测量管都有一个流量管道。
在流体通过平衡流量计时，它将进入第一个测量管的流量管道中，并在管道中流动。
当流体到达第一个测量点时，它的流速会增加。
这会导致伯努利方程式中的压力降低，并产生一个压力下降。
流体继续通过第二个测量管道，到达第二个测量点时，它的流速又会增加。
这会导致伯努利方程式中的压力再次下降，并产生另一个压力下降。
平衡流量计的关键是通过测量这个压差来计算流体的流量。
当流体通过第一个测量点时，它的压力被测量，并通过一系列计算来计算流速。
当流体通过第二个测量点时，它的压力也被测量，并更新了流速计算。
最后，通过使用这些测量数据和伯努利方程式，可以计算出流体的流量。
平衡流量计的优缺点平衡流量计的优点在于它能够适用于各种介质，包括液体、气体和蒸汽等。
它还可以测量广泛的流量范围，并能够在不同的温度和压力下工作。
由于平衡流量计使用数字仪器进行测量，因此精度比传统的机械式计量器更高。
不过，平衡流量计也有其缺点。
首先，平衡流量计价格相对较高，而且需要比其他类型的流量计安装和维护成本较高。
此外，平衡流量计需要传感器和计算机系统进行测量，并且需要使用复杂的软件来计算流体的流量。
应用平衡流量计广泛应用于各种领域，例如食品加工、化学工业、石油和天然气开采、制药、电子、纺织和机械等领域。
在这些领域中，平衡流量计被用来测量和控制流体的流量，以确保生产过程的准确性和稳定性。
除了上述工业应用外，平衡流量计在医疗领域也有广泛的应用。
本工程为平衡流量计安装施工项目，主要涉及平衡流量计的选型、安装、调试及验收等环节。
平衡流量计是一种测量流体流量的仪表，广泛应用于石油、化工、电力、环保等行业。
为确保安装质量，提高仪表的测量精度，特制定本施工方案。
二、施工准备1. 技术准备（1）熟悉平衡流量计的原理、结构、性能及安装要求。
（2）掌握相关管道、阀门、仪表等设备的安装技术。
（3）了解施工现场情况，包括管道走向、设备布局等。
2. 材料准备（1）平衡流量计及附件：包括流量计本体、引压管、三阀组、差压变送器等。
（2）安装工具：扳手、螺丝刀、焊接设备等。
（3）调试工具：校验仪、示波器等。
3. 人员准备（1）施工人员：具有相关安装经验，熟悉平衡流量计的安装工艺。
（2）技术人员：负责技术指导、施工监督及验收。
三、施工步骤1. 安装前准备（1）检查平衡流量计及附件的完好性，确保无损坏。
（2）清理安装现场，确保安装环境整洁。
2. 安装平衡流量计（1）根据现场实际情况，确定平衡流量计的安装位置。
（2）安装平衡阀与三阀组，注意连接方式及介质流向。
（3）连接差压变送器，调整差压变送器的零点。
（4）检查引压管路连接是否牢固，防止压室过压。
3. 调试与验收（1）检查平衡流量计的安装质量，确保符合要求。
（2）进行流量计的调试，包括零点调整、量程调整等。
（3）对平衡流量计进行验收，确保其测量精度符合规定。
四、注意事项1. 安装过程中，注意保护平衡流量计及附件，防止损坏。
2. 安装完成后，进行试运行，确保平衡流量计正常运行。
3. 安装过程中，严格按照施工规范进行操作，确保安装质量。
4. 施工过程中，加强安全意识，防止发生安全事故。
五、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按时完成。
六、施工质量保证措施1. 严格按施工规范进行施工，确保安装质量。
2. 对施工人员进行技术培训，提高施工技能。
3. 对施工过程进行监督检查，确保施工质量。
4. 对施工完成后的工程进行验收，确保工程质量符合要求。
平衡流量计工作原理嘿，朋友们！今天咱来聊聊平衡流量计的工作原理。
你看啊，这平衡流量计就像是一个特别会分配资源的小管家。
它的工作呢，就好像是在一个复杂的交通路口指挥车辆。
想象一下，流体就像是来来往往的车辆，而平衡流量计就是那个站在路口中间的交警。
它要准确地判断每一股流体的流量大小和方向。
平衡流量计里面有一些很巧妙的设计。
它有一些特殊的通道和结构，这些就像是为流体准备的专门通道。
流体在通过这些通道的时候，平衡流量计就能很精准地测量到它们的各种信息。
这就好比是一个聪明的守门员，不管球从哪个方向飞过来，都能稳稳地接住，并且知道球的速度和力量。
而且啊，平衡流量计可厉害啦，它不会被流体的各种奇怪特性给难住。
不管是流速快的，还是流速慢的；不管是干净的，还是有点杂质的，它都能应对自如。
你说它咋这么牛呢？这就是科技的魅力呀！它在工业生产中可发挥了大作用呢！没有它，很多生产过程可能就会变得混乱不堪。
就好像没有了那个厉害的交警，交通肯定会堵塞得一塌糊涂。
咱再想想，要是没有平衡流量计准确地测量流体流量，那生产出来的东西质量能有保障吗？那肯定不行呀！所以说，它就是那个默默守护着生产过程的无名英雄。
平衡流量计就像是一个精准的天平，能把流体的各种情况都平衡好、测量好。
它能让我们清楚地知道流体在管道里是怎么流动的，流量是多少。
这对于我们控制生产过程、保证产品质量，那可太重要啦！朋友们，你们说平衡流量计是不是很神奇？它在我们看不见的地方默默工作，却为我们的生活和生产带来了这么大的帮助。
我们真应该好好感谢这些科技的小奇迹呀！总之，平衡流量计以其独特的工作原理和出色的性能，在各个领域都有着不可或缺的地位。
它让我们对流体的控制更加精确，让我们的生产和生活更加有序和高效。
这就是平衡流量计的魅力所在，不是吗？。
平衡流量计与传统孔板流量计的对比流量计是现代工业和实验室中必不可少的设备之一，它通常用来测量流体（通常是液体或气体）通过管道的流量。
在工业应用中，流量计经常被用于监测工业流程的参数，例如在炼油厂中能够用来监测管道中燃料或其他化学物质的流量。
因此，流量计在实现精确的流量测量和生产过程的控制方面发挥着重要作用。
目前常见的流量计主要有两种类型：传统孔板流量计和平衡流量计。
这两种流量计在测量流量的原理和操作上存在很大的不同，因此其具有不同的优缺点，适用于不同的应用场景。
传统孔板流量计孔板流量计是一种最常见的流量计，在许多工业场所得到广泛应用。
传统孔板流量计通过在管道上安装一个孔板，通过孔板的孔径和布置而获得不同的压差信号。
基本原理是使流体通过孔板时，因为孔板阻力作用，使流体速度变化而发生压降，利用压降的变化来计算流量。
孔板流量计的优势在于其结构简单，成本低，适用于中小型管道，广泛应用于水和空气流量测量等场合。
此外，孔板流量计还具有成功运用和验证的历史，在许多领域得到了广泛应用。
然而，孔板流量计也存在一些明显的缺点。
首先，孔板引入的阻力对流体的动能造成损失，从而影响流量计的精度，并且将阻力转化为热能，增加了管道的能耗。
其次，当流体混合物中存在气泡、沉淀物等杂质时，容易造成堵塞或精度变化。
另外，孔板流量计也在一定程度上受到测量范围的限制和噪声的干扰。
平衡流量计平衡流量计是一种相对较新的流量计，它的工作原理是利用扇形流管和差压传感器来测量流量，其特点是在水力阻力较小的情况下进行测量，可以减少能量损失。
平衡流量计具有高精度、低能耗、不易受噪声和杂质干扰等优点。
平衡流量计网通过流量计测量液体或气体并计算出准确的流量，以便进行调节和控制。
当控制系统出现波动时，平衡流量计可以及时调整，使生产管道保持流速稳定，提高管道系统的效率。
此外，平衡流量计可适用于大管径和高流速的场合，能够灵活地适应各种条件。
然而，平衡流量计也存在一些劣势。
平衡流量计的安装注意事项流量计如何操作平衡流量计是一种革命性的差压式流量仪表，其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值依据伯努利方程即可计算出管道中的流量。
平衡流量计安装场所的充分条件：1.是应靠近用气部位，场所也要广阔，采光良好，以便于操作与维护和修理。
2.是空气应清洁，灰尘少，相对温度要低一些，自然通风良好，避开靠近散发粉尘的场所，工作环境较差的环境，应加添安装前置空气过滤装置以维护平衡流量计正常运转及零件寿命。
3.是工作的环境温度，冬季应高于0℃，夏季应低于45℃。
由于环境温度愈高，平衡流量计排出空气量愈少。
必要时，应设置通风或降温装置。
4.是平衡流量计组应当单排布置，平衡流量计组之间净距应当在1.5米以上，平衡流量计级与墙之间净距应当在0.8米以上。
平衡流量计安装平衡流量计的准备：1、蜗杆式平衡流量计所产生的振动很小，因此可以不做基础。
但其所放置的地面应平整，且地下应为硬质土壤，地面宜接受混凝土磨平，以避开因地面不平产生振动。
2、为连接管道和维护和修理保养便利，平衡流量计级放于离地面确定高度的混凝土平台上，并在四周与平台之间设置沟槽，以便机组停车、加油或检修时，油、水能从沟槽中流走。
平衡流量计安装压缩空气管道：1、压缩空气管道的压力降不能超过平衡流量计公称排气压力的5%，所以压缩空气管道选用较大的管径，管道宜少转管弯，阀门尽量削减。
2、压缩空气主管道应有10～20度的坡度，以利于排出管道内的凝结水。
3、几台压缩机组共用压缩空气主管道时，则每台压缩机级与主管道之间应设止回阀。
4、平衡流量计级与储气罐之间应设止回阀。
5、平衡流量计组之后假如有储气罐、干燥器等装置时，平衡流量计组宜先连储气罐再连接干燥器。
其实正确安装平衡流量计就是这么简单，大家在安装时只需要按部就班地操作就可以简单、快速、而又正确地安装平衡流量计了。
浅谈平衡流量计
摘要：多孔平衡流量计是一种新型流量计，近年来被广泛应用，同孔板流量计相比，有很多优点，其原理简单，测量精度高，范围宽、直管段要求短，稳定性好和选型方便等特点，受到广大用户的青睐。
关键词：多孔平衡，孔板，差压，直管段
abstract: the porous balance flowmeter is a new type of flowmeter, in recent years is widely used, compared with orifice flowmeter, has a lot of advantages, its principle is simple, high accuracy, wide range, short straight sections of requirements, good stability and selection is convenient wait for a characteristic, well received by the customers.
keywords: porous balance, orifice plate, differential pressure, straight section
中图分类号：o642.4+1 文献标识码：a文章编号：
一、概述
多孔平衡流量计采用了对称多孔结构设计,是近几年发展起来
的差压式流量计之一。
多孔平衡流量计除具有标准节流装置简单、可靠、安全、适用面广等优点之外，还具有精度高、直管段要求低、量程比宽、永久压损小等优点;同时还克服了标准节流装置的杂物滞留、堵塞和边缘易磨损、维护和检定成本高等缺点，具有广阔的
发展前景。
二、测量原理
多孔平衡流量计遵循流体力学定律和伯努利方程，流量计流出系数、传感器多孔孔径位置、形状设计和开孔数量通过独特的研发数据演算，并对各种工况进行优化，使测量精度、重复性、量程比、永久压损等综合指标达到最佳，成为目前比较先进的差压式流量计。
多孔整流器标准孔板多孔平衡节流件

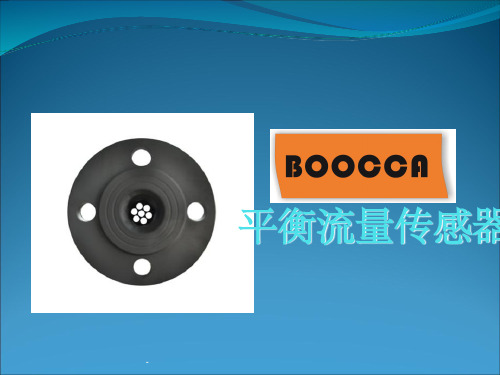

多孔平衡流量计结合了多孔整流器和标准孔板的测量原理，在节流板中心一个圆孔的基础上，对称分布数量不等的圆孔。
当介质流过圆孔时，流体被平衡调整，涡流被最小化，形成近似理想流体，通过取压装置和变送器，可获得稳定的差压信号，根据伯努利方程计算出流体的流量。
公式：
q=ky
式中：
q ：介质流量(m3/h)
k ：仪表系数
y ：膨胀系数
△p：差压值(pa)
ρ：介质工况密度(kg/m3)
多孔平衡流量计实现了流场平衡，整流达到最佳的效果，充分
满足流体力学定律对流体测量的要求，将死区效应降到最低。
节流件前后产生的涡流大大降低，显著提高了测量精度，无需很长的直管段整流，永久压力损失由于涡流减少降低到传统节流装置的约
1/3，量程比扩展到10：1，杂物滞留现象基本消除，不易磨损大大提高了产品使用寿命。
三、特点
3.1 测量精度高
多孔平衡流量计对称多孔设计，使流场达到平衡，能基本消除仅一个孔节流带来的死区效应，取压区域涡流大大降低，取压口拾取的差压信号信噪比大大提高；振动降低，稳定性提高，传感器检测精度大大提高，可达到0.5%精度。

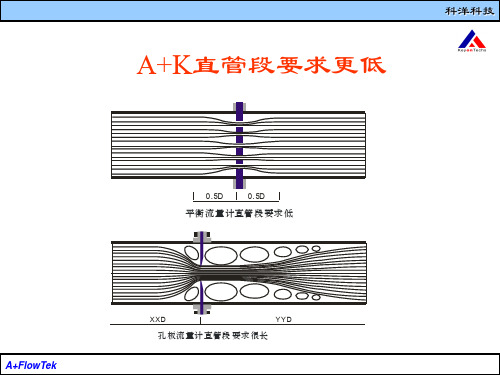

3.2 直管段要求短
多孔平衡流量计对称多孔设计，能将流场快速整流成近似理想体，无需过多的直管段整流。
同其它类型的差压流量计相比，对前、后直管段的要求小，安装时前直管段要求为1-3d，后直管段要求为0.5-1d。
3.3 永久压损小
多孔平衡流量计结构设计无死区效应，在相同的差压值情况下，能将标准孔板因死区涡流带来永久压力损失降低2-3 倍，可以大量节省装置运行过程中的流体输送能源（如图）。
p1：多孔平衡流量计 p2：标准孔板
3.4 测量范围宽
多孔平衡流量计突破标准节流装置的测量局限，可以根据流体特性进行灵活多变的结构设计。
配一个变送器时量程比达到10:1（传感器最高可达30:1），雷诺数拓宽为200～10000000，高流速度段节流特性更佳。
3.5 稳定性好
多孔平衡流量计在下游形成的涡流小，从而信号稳定性好。
其它类型的节流装置在节流件后形成的涡流较长，产生高幅、低频波动信号，这些信号会对差压变送器的数值造成干扰。
3.6 可测量脏污介质
多孔平衡流量计的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的现象，保证脏污介质可以顺利通过多个孔，减小了流体孔被堵塞的机会。
3.7 双向流检测结构设计
多孔平衡流量计可以进行气液两相、浆料、含少量固体颗粒介质的测量。
结构上采用双向直孔，左右完全对称，可方便的测量双向流（如图）。
节流件厚度突破了标准孔板的限制，比标准孔板结构更安全，使用寿命更长。
标准孔板多孔平衡节流件
3.8 节能型设计
多孔平衡流量计是一种节能型差压式流量计，具体体现为：
a、由于测量精度高，所以可做计量使用，从而节约了因计量不准确而造成的贸易结算损失；
b、由于压力损失小，所以节约了介质在输送过程中的能量，从而大大节约了成本；
c、直管段要求短，节省了工艺管道材料和施工费用；
d、长期稳定性运行，无边缘磨损，延长了检定周期，节约了检定费用。
四、分类
多孔平衡流量计一般分为夹持式、法兰式、焊接式，可根据具体情况采用不同的连接方式。
多孔平衡流量计安装、使用、维护方便简单、安全可靠，广泛应用在各种液体、气体、蒸汽气液混合介质、双向流介质的流量测量。
口径范围大，从dn15-dn3000不等，介质工作温度可达600℃，精度达±0.5%
五、结束语
平衡流量计对传统节流装置进行了极大的改进，具有平衡整流的显著特征。
传统节流装置只有一个流通孔径，节流后使流体失去了理想状态；而平衡流量计有多个函数孔径，能最大限度地把流场平衡整流成理想流体，从而将差压式流量计的优势发挥的淋漓尽致。
平衡流量计几乎适用于所有流体测量，是流体测量技术的一场革命，目前平衡流量计已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。
参考文献
1、马太义；王栋；张炳东；林宗虎；多孔板流量测量的试验研究；核动力工程；2010年02期
