注塑工艺对颜色的影响
- 格式:ppt
- 大小:313.04 KB
- 文档页数:14
注塑缺陷描述及解决方案一、注塑缺陷描述注塑是一种常用的塑料加工方法,但在注塑过程中常会出现一些缺陷。
以下是常见的注塑缺陷描述:1. 气泡:注塑制品表面出现小气泡,影响外观质量。
2. 热缩:制品在注塑后出现尺寸变化,导致尺寸不准确。
3. 热分解:注塑过程中,塑料材料发生热分解,导致制品表面出现黑斑或发黄。
4. 热裂纹:注塑制品在冷却过程中出现裂纹。
5. 短射:注塑模具中未完全填充塑料材料,导致制品缺少部分或完全缺失。
6. 缩痕:注塑制品表面出现凹陷或凸起的痕迹。
7. 毛边:注塑制品边缘出现毛糙或不平整。
8. 色差:注塑制品颜色不均匀或与预期颜色不符。
二、解决方案针对以上注塑缺陷,可以采取以下解决方案:1. 气泡:增加注塑过程中的压力和温度,使用抗气泡添加剂,调整注塑工艺参数。
2. 热缩:优化注塑模具设计,增加冷却系统,控制注塑过程中的温度。
3. 热分解:选择合适的塑料材料,避免过高的注塑温度,加强模具通风。
4. 热裂纹:优化注塑模具设计,增加冷却时间,降低注塑温度。
5. 短射:调整注塑工艺参数,增加注塑压力和速度,优化模具结构。
6. 缩痕:增加注塑压力和温度,调整模具结构,增加冷却时间。
7. 毛边:优化模具设计,增加模具表面光洁度,调整注塑工艺参数。
8. 色差:选择合适的塑料材料,控制注塑温度和时间,使用色母粒。
除了以上解决方案,还可以通过对注塑设备进行维护保养,提高操作人员的技术水平,加强质量检验等措施来预防和解决注塑缺陷问题。
总结:注塑缺陷是在注塑加工过程中常见的问题,但通过合理的解决方案可以有效降低缺陷率,提高注塑制品的质量。
在实际生产中,需要根据具体情况选择合适的解决方案,并进行持续改进和优化,以确保注塑制品的质量和生产效率。

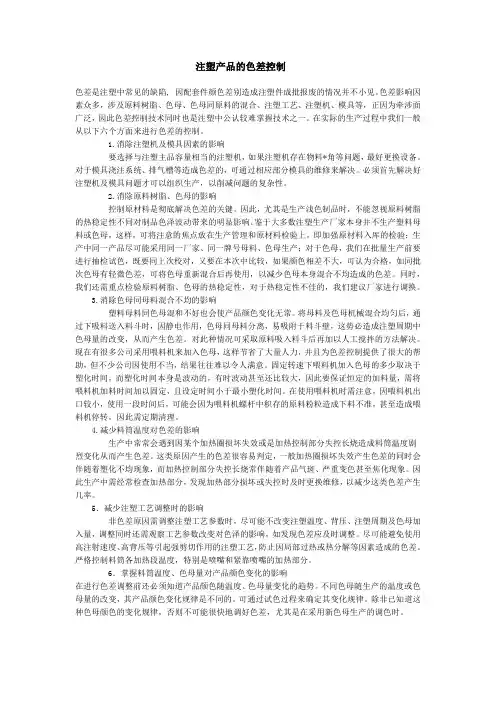

注塑产品的色差控制色差是注塑中常见的缺陷, 因配套件颜色差别造成注塑件成批报废的情况并不小见。
色差影响因素众多,涉及原料树脂、色母、色母同原料的混合、注塑工艺、注塑机、模具等,正因为牵涉面广泛,因此色差控制技术同时也是注塑中公认较难掌握技术之一。
在实际的生产过程中我们一般从以下六个方面来进行色差的控制。
1.消除注塑机及模具因素的影响要选择与注塑主品容量相当的注塑机,如果注塑机存在物料*角等问题,最好更换设备。
对于模具浇注系统、排气槽等造成色差的,可通过相应部分模具的维修来解决。
必须首先解决好注塑机及模具问题才可以组织生产,以削减问题的复杂性。
2.消除原料树脂、色母的影响控制原材料是彻底解决色差的关键。
因此,尤其是生产浅色制品时,不能忽视原料树脂的热稳定性不同对制品色泽波动带来的明显影响。
鉴于大多数注塑生产厂家本身并不生产塑料母料或色母,这样,可将注意的焦点放在生产管理和原材料检验上。
即加强原材料入库的检验;生产中同一产品尽可能采用同一厂家、同一牌号母料、色母生产;对于色母,我们在批量生产前要进行抽检试色,既要同上次校对,又要在本次中比较,如果颜色相差不大,可认为合格,如同批次色母有轻微色差,可将色母重新混合后再使用,以减少色母本身混合不均造成的色差。
同时,我们还需重点检验原料树脂、色母的热稳定性,对于热稳定性不佳的,我们建议厂家进行调换。
3.消除色母同母料混合不均的影响塑料母料同色母混和不好也会使产品颜色变化无常。
将母料及色母机械混合均匀后,通过下吸料送入料斗时,因静电作用,色母同母料分离,易吸附于料斗壁,这势必造成注塑周期中色母量的改变,从而产生色差。
对此种情况可采取原料吸入料斗后再加以人工搅拌的方法解决。
现在有很多公司采用喂料机来加入色母,这样节省了大量人力,并且为色差控制提供了很大的帮助,但不少公司因使用不当,结果往往难以令人满意。
固定转速下喂料机加入色母的多少取决于塑化时间,而塑化时间本身是波动的,有时波动甚至还比较大,因此要保证恒定的加料量,需将喂料机加料时间加以固定,且设定时间小于最小塑化时间。
注塑件和橡胶件外观检验标准注塑件和橡胶件外观检验标准注塑件和橡胶件广泛应用于生活中的各种工业制品和消费品中,如手机、电脑、汽车、家具、玩具、家电等。
随着生产技术的不断提高和市场需求的增加,注塑件和橡胶件的外观质量要求也越来越高,需要严格的外观检验标准。
一、注塑件外观检验标准注塑件的外观检验主要包括以下方面:1. 产品尺寸:注塑件的尺寸精度对产品的装配、使用效果和外观质量都有着重要的影响。
在外观检验中应测量每个注塑件的长、宽、高、壁厚、平面度和直线度等尺寸参数,同时还要判断是否符合产品的设计要求和工艺要求。
2. 表面光泽:注塑件的表面光泽直接影响产品的美观度和质感。
在外观检验中应观察注塑件的表面光泽是否均匀、透明、光滑,是否有气泡、流痕、杂色和裂纹等缺陷。
3. 颜色:注塑件的颜色是产品的一个重要设计元素,同样也会直接影响产品的外观质量和市场竞争力。
在外观检验中应判断注塑件颜色是否与设计要求相符,是否有色差、条纹、斑点等缺陷。
4. 表面纹路:注塑件的表面纹路是由模具形状和表面涂料决定的,对产品的外观风格、品质印象和形象表现有着很大的影响。
在外观检验中应观察注塑件的表面纹路是否清晰、细致、对称,是否有错位、漏涂、脱落等缺陷。
5. 计量单位规定的其他要求:注塑件的外观检验还涵盖了其他一些计量单位规定的要求,如凹坑、异物、起泡、磨痕、翘曲等缺陷的判断和评定。
以上是注塑件外观检验的主要标准。
需要强调的是,在检验中应严格按照相应的标准操作,确保检验结果的准确性和公正性。
同时,产品质量问题应及时反馈到生产过程中,采取有效措施加以改进和完善。
二、橡胶件外观检验标准橡胶件的外观检验同样是非常重要的一环,因为橡胶件广泛应用于汽车零部件、机械设备、生活用品等领域,如果外观出现问题,就会直接影响产品的安全性和使用寿命。
橡胶件的外观检验主要包括以下五个方面:1. 外观:橡胶件的外观必须完美,无异物、磨损痕迹、表面气泡、开裂、拉伸变形等现象,同时也必须无橡胶污染等。

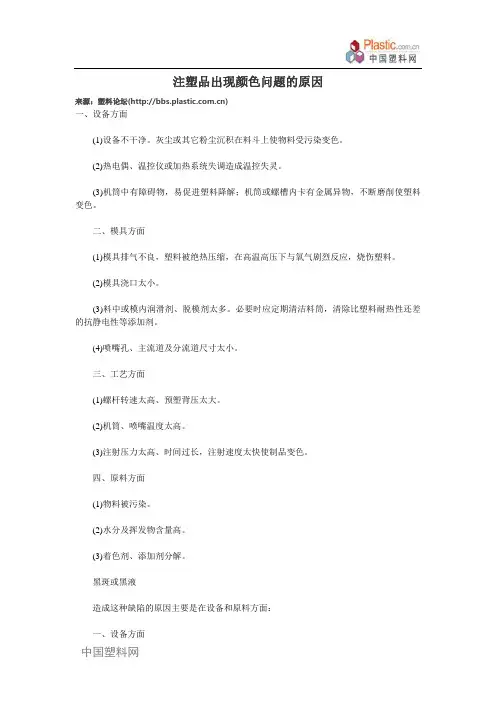

注塑品出现颜色问题的原因来源:塑料论坛()一、设备方面(1)设备不干净。
灰尘或其它粉尘沉积在料斗上使物料受污染变色。
(2)热电偶、温控仪或加热系统失调造成温控失灵。
(3)机筒中有障碍物,易促进塑料降解;机筒或螺槽内卡有金属异物,不断磨削使塑料变色。
二、模具方面(1)模具排气不良,塑料被绝热压缩,在高温高压下与氧气剧烈反应,烧伤塑料。
(2)模具浇口太小。
(3)料中或模内润滑剂、脱模剂太多。
必要时应定期清洁料筒,清除比塑料耐热性还差的抗静电性等添加剂。
(4)喷嘴孔、主流道及分流道尺寸太小。
三、工艺方面(1)螺杆转速太高、预塑背压太大。
(2)机筒、喷嘴温度太高。
(3)注射压力太高、时间过长,注射速度太快使制品变色。
四、原料方面(1)物料被污染。
(2)水分及挥发物含量高。
(3)着色剂、添加剂分解。
黑斑或黑液造成这种缺陷的原因主要是在设备和原料方面:一、设备方面(1)机筒中有焦黑的材料。
(2)机筒有裂痕。
(3)螺杆或柱塞磨损。
(4)料斗附近不清洁。
二、模具方面(1)型腔内有油。
(2)从顶出装置中渗入油。
三、原料方面:(1)原料不清洁。
(2)润滑剂不足。
烧焦暗纹一、设备方面:注射热敏性塑料后,机筒未清洗干净或喷嘴处有料垫导致注射开始时排气不畅。
二、模具方面:(1)排气不良。
(2)浇口小或浇口位置不当。
(3)型腔局部阻力大,使料流汇合较慢造成排气困难。
三、工艺方面:(1)机筒、喷嘴温度太高。
(2)注射压力或预塑背压太高。
(3)注射速度太快或注射周期太长。
四、原料方面:(1)颗粒不均,且含有粉末。
(2)原料中挥发物含量高。
(3)润滑剂、脱模剂用量过多。
参考:/thread-45413-1-4.html 中国塑料网:/。

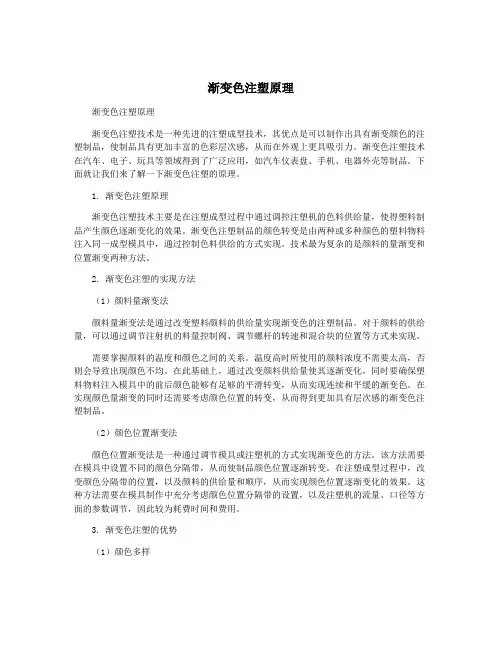

渐变色注塑原理渐变色注塑原理渐变色注塑技术是一种先进的注塑成型技术,其优点是可以制作出具有渐变颜色的注塑制品,使制品具有更加丰富的色彩层次感,从而在外观上更具吸引力。
渐变色注塑技术在汽车、电子、玩具等领域得到了广泛应用,如汽车仪表盘、手机、电器外壳等制品。
下面就让我们来了解一下渐变色注塑的原理。
1. 渐变色注塑原理渐变色注塑技术主要是在注塑成型过程中通过调控注塑机的色料供给量,使得塑料制品产生颜色逐渐变化的效果。
渐变色注塑制品的颜色转变是由两种或多种颜色的塑料物料注入同一成型模具中,通过控制色料供给的方式实现。
技术最为复杂的是颜料的量渐变和位置渐变两种方法。
2. 渐变色注塑的实现方法(1)颜料量渐变法颜料量渐变法是通过改变塑料颜料的供给量实现渐变色的注塑制品。
对于颜料的供给量,可以通过调节注射机的料量控制阀、调节螺杆的转速和混合块的位置等方式来实现。
需要掌握颜料的温度和颜色之间的关系。
温度高时所使用的颜料浓度不需要太高,否则会导致出现颜色不均。
在此基础上,通过改变颜料供给量使其逐渐变化,同时要确保塑料物料注入模具中的前后颜色能够有足够的平滑转变,从而实现连续和平缓的渐变色。
在实现颜色量渐变的同时还需要考虑颜色位置的转变,从而得到更加具有层次感的渐变色注塑制品。
(2)颜色位置渐变法颜色位置渐变法是一种通过调节模具或注塑机的方式实现渐变色的方法。
该方法需要在模具中设置不同的颜色分隔带,从而使制品颜色位置逐渐转变。
在注塑成型过程中,改变颜色分隔带的位置,以及颜料的供给量和顺序,从而实现颜色位置逐渐变化的效果。
这种方法需要在模具制作中充分考虑颜色位置分隔带的设置,以及注塑机的流量、口径等方面的参数调节,因此较为耗费时间和费用。
3. 渐变色注塑的优势(1)颜色多样通过渐变色注塑技术,制品可以呈现出具有丰富层次、多样的颜色,从而在外观上更具吸引力。
这种技术可以大大提高产品的美观度和装饰性,从而增加产品的市场竞争力。

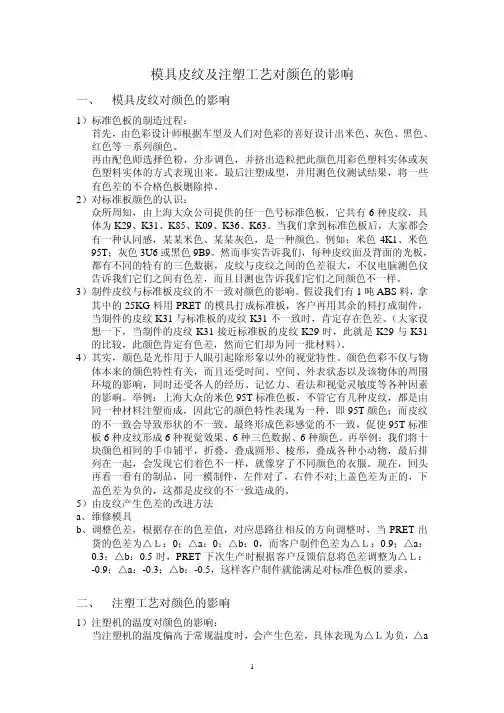

模具皮纹及注塑工艺对颜色的影响一、 模具皮纹对颜色的影响1)标准色板的制造过程:首先,由色彩设计师根据车型及人们对色彩的喜好设计出米色、灰色、黑色、红色等一系列颜色。
再由配色师选择色粉,分步调色,并挤出造粒把此颜色用彩色塑料实体或灰色塑料实体的方式表现出来。
最后注塑成型,并用测色仪测试结果,将一些有色差的不合格色板删除掉。
2)对标准板颜色的认识:众所周知,由上海大众公司提供的任一色号标准色板,它共有6种皮纹,具体为K29、K31、K85、K09、K36、K63。
当我们拿到标准色板后,大家都会有一种认同感,某某米色、某某灰色,是一种颜色。
例如:米色4K1、米色95T;灰色3U6或黑色9B9。
然而事实告诉我们,每种皮纹面及背面的光板,都有不同的特有的三色数据,皮纹与皮纹之间的色差很大,不仅电脑测色仪告诉我们它们之间有色差,而且目测也告诉我们它们之间颜色不一样。
3)制件皮纹与标准板皮纹的不一致对颜色的影响。
假设我们有1吨ABS料,拿其中的25KG料用PRET的模具打成标准板,客户再用其余的料打成制件,当制件的皮纹K31与标准板的皮纹K31不一致时,肯定存在色差。
(大家设想一下,当制件的皮纹K31接近标准板的皮纹K29时,此就是K29与K31的比较,此颜色肯定有色差,然而它们却为同一批材料)。
4)其实,颜色是光作用于人眼引起除形象以外的视觉特性。
颜色色彩不仅与物体本来的颜色特性有关,而且还受时间、空间、外表状态以及该物体的周围环境的影响,同时还受各人的经历、记忆力、看法和视觉灵敏度等各种因素的影响。
举例:上海大众的米色95T标准色板,不管它有几种皮纹,都是由同一种材料注塑而成,因此它的颜色特性表现为一种,即95T颜色;而皮纹的不一致会导致形状的不一致。
最终形成色彩感觉的不一致,促使95T标准板6种皮纹形成6种视觉效果、6种三色数据、6种颜色。
再举例:我们将十块颜色相同的手巾铺平,折叠,叠成圆形、棱形,叠成各种小动物,最后排列在一起,会发现它们着色不一样,就像穿了不同颜色的衣服。
注塑产品常见的13种质量缺陷原因分析及解决办法注塑工艺是一种常用的塑料加工方法,广泛应用于各个领域的产品创造中。
然而,在注塑过程中,往往会浮现一些质量缺陷问题,这些问题可能会导致产品的性能下降,甚至影响产品的安全性和可靠性。
因此,及时分析和解决这些质量缺陷是非常重要的。
本文将介绍注塑产品常见的13种质量缺陷原因分析及解决办法,以供参考。
1. 毛刺毛刺是指注塑产品表面浮现的细小尖刺状突起。
毛刺的浮现可能是由于模具不平整、模具间隙过大、注塑压力过高等原因导致的。
解决办法是检查模具的平整度,调整模具间隙,并适当降低注塑压力。
2. 热缩热缩是指注塑产品在冷却过程中发生尺寸变化。
热缩的原因主要是由于塑料材料的热胀冷缩性质导致的。
解决办法是在设计模具时考虑热缩因素,合理控制注塑温度和冷却时间。
3. 翘曲翘曲是指注塑产品在冷却过程中发生形变,使得产品不平整。
翘曲的原因可能是由于注塑温度不均匀、模具温度不均匀、注塑压力不均匀等造成的。
解决办法是调整注塑温度、模具温度和注塑压力,使其均匀分布。
4. 气泡气泡是指注塑产品内部或者表面浮现的气体会萃现象。
气泡的浮现可能是由于塑料材料中的挥发物没有彻底挥发、注塑温度过高、注塑压力过高等原因导致的。
解决办法是控制注塑温度和压力,选择合适的塑料材料,并进行充分的挤出和干燥处理。
5. 缩孔缩孔是指注塑产品内部浮现的空洞状缺陷。
缩孔的原因可能是由于注塑温度过低、注塑压力不足、模具设计不合理等导致的。
解决办法是提高注塑温度、增加注塑压力,并优化模具设计。
6. 裂纹裂纹是指注塑产品表面或者内部浮现的裂纹状缺陷。
裂纹的浮现可能是由于注塑温度过高、注塑压力过大、冷却时间过短等原因导致的。
解决办法是降低注塑温度、减小注塑压力,并延长冷却时间。
7. 毛边毛边是指注塑产品边缘浮现的不平整现象。
毛边的原因可能是由于模具设计不合理、注塑压力过高、注塑速度过快等导致的。
解决办法是优化模具设计,降低注塑压力,并适当调整注塑速度。

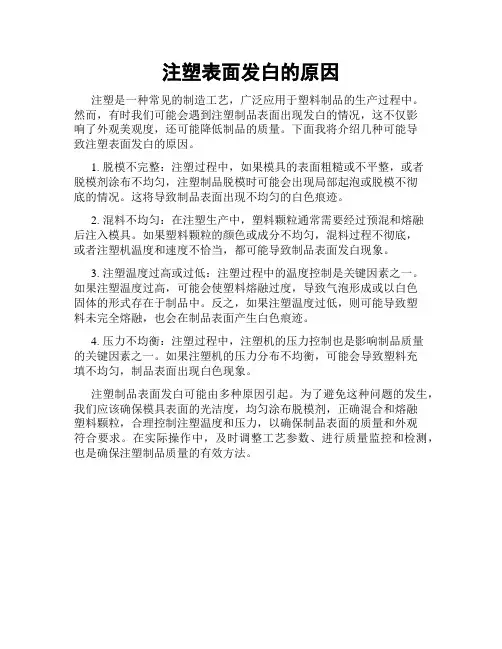

注塑表面发白的原因
注塑是一种常见的制造工艺,广泛应用于塑料制品的生产过程中。
然而,有时我们可能会遇到注塑制品表面出现发白的情况,这不仅影
响了外观美观度,还可能降低制品的质量。
下面我将介绍几种可能导
致注塑表面发白的原因。
1. 脱模不完整:注塑过程中,如果模具的表面粗糙或不平整,或者
脱模剂涂布不均匀,注塑制品脱模时可能会出现局部起泡或脱模不彻
底的情况。
这将导致制品表面出现不均匀的白色痕迹。
2. 混料不均匀:在注塑生产中,塑料颗粒通常需要经过预混和熔融
后注入模具。
如果塑料颗粒的颜色或成分不均匀,混料过程不彻底,
或者注塑机温度和速度不恰当,都可能导致制品表面发白现象。
3. 注塑温度过高或过低:注塑过程中的温度控制是关键因素之一。
如果注塑温度过高,可能会使塑料熔融过度,导致气泡形成或以白色
固体的形式存在于制品中。
反之,如果注塑温度过低,则可能导致塑
料未完全熔融,也会在制品表面产生白色痕迹。
4. 压力不均衡:注塑过程中,注塑机的压力控制也是影响制品质量
的关键因素之一。
如果注塑机的压力分布不均衡,可能会导致塑料充
填不均匀,制品表面出现白色现象。
注塑制品表面发白可能由多种原因引起。
为了避免这种问题的发生,我们应该确保模具表面的光洁度,均匀涂布脱模剂,正确混合和熔融
塑料颗粒,合理控制注塑温度和压力,以确保制品表面的质量和外观
符合要求。
在实际操作中,及时调整工艺参数、进行质量监控和检测,也是确保注塑制品质量的有效方法。
注塑常见不良原因和改善对策注塑是一种常见的塑料制造技术,广泛应用于各个行业中。
然而,在注塑过程中,常常会出现一些不良现象,其中包括缺陷、变形、色差等问题。
本文将介绍注塑常见的不良原因,并提出相应的改善对策。
首先,缺陷是注塑过程中最常见的不良现象之一、缺陷可能是由于模具或注塑机的设计不合理导致的,也可能是由于操作人员的疏忽或技术不足造成的。
另外,材料的选择和质量也会影响缺陷的产生。
为了改善缺陷问题,我们可以采取以下对策:1.优化模具设计:对模具进行合理的设计和优化,确保注塑产品的几何尺寸、表面质量和力学性能符合要求。
另外,采用一些特殊的模具结构,如针阀模具、气动顶出模具等,可以进一步减少缺陷的产生。
2.提升操作技术:培训操作人员,提高其注塑技术水平和操作技能,确保注塑过程的稳定性和一致性。
另外,建立严格的操作规程和品质控制流程,规范操作行为,减少人为因素的影响。
3.加强材料质量控制:选择优质的注塑原料,定期对原料进行检验和筛查,确保其符合产品要求。
另外,在注塑过程中,通过控制注射速度、温度和压力等参数,有效控制材料的熔融和流动,减少缺陷的产生。
其次,变形是另一个常见的注塑不良现象。
变形可能是由于材料的热胀冷缩引起的,也可能是由于模具设计不合理或注塑工艺参数设置不当导致的。
为了减少变形问题,我们可以采取以下对策:1.优化模具设计:改善模具的冷却系统,通过增加冷却道的数量和位置,提高材料的冷却速度,减少变形的产生。
此外,采用一些特殊的模具结构,如加厚或加固构件,可以增加产品的刚度,防止变形的发生。
2.优化注塑工艺:通过调整注射速度、温度和压力等参数,控制材料的熔融和流动,减少热胀冷缩引起的变形。
另外,选择合适的注塑工艺,如预热模具或采用热流道系统等,可以进一步减少变形的产生。
最后,色差是注塑过程中常见的外观缺陷之一、色差可能是由于原料的质量问题导致的,也可能是由于注塑工艺参数设置不当或模具表面处理不良造成的。
