里氏硬度试验试验标准GBT17394-1998《金属里氏硬度试验》。
一、试验原理用规定质量的碳化物冲击体在脑一定的弹力作用下以一定的速度冲击试样表面，用冲头在距试样表面1mm处回弹速度与冲击速度的比值再乘以1000，定义为里氏硬度。
里氏硬度值可由下式计算得到。
HL＝1000Rv/ A v式中 HL——里氏硬度值；Av——冲击体冲击速度，Rv——冲击体反弹速度里氏硬度值可以换算成布氏、洛氏、维氏和肖氏硬度。
里氏硬度的表示方法是在符号HL前示出硬度值，在HL后面注明所用硬度计型号。
例如，700HLD表示用D型硬度计测定的里氏硬度值为700。
二、里氏硬度计的结构及主要技术参数里氏硬度计由冲击装置和显示装置两部分组成。
冲击装置是里氏硬度计的关键部件。
冲击装置最常用的为D型（基本型），其次为DC型、G型和C型。
它们结构上大体相同，图5-9为一种典型的冲击装置，其中D型适用于普通硬度测试场合，其余几种用于各种特殊场合的硬度测试。
里氏硬度计有各种不同的型号，其主要型号及技术参数见表5-8。
表5-8 里氏硬度计主要技术参数冲击装置类型主要参数试验范围/HL用途冲击体质量/g 冲击能量/N。
m 冲头直径/mm 冲头材料D型DC型G型C型5.55.520.03.011.011.090.02.73333碳化钨碳化钨碳化钨碳化钨200～900200～900300～750350～960一般场合孔内小空间大型铸锻件表面层及薄壁件硬度计除了定期进行检定期进行检定外，在试验中，一般在日常试验前，应对硬度计的显示装置、数字打印机、示值误差和重复性进行检查。
里氏硬度计示值误差应符合表5-9的要求。
表5-9 里氏硬度计示值误差硬度计冲击装置型号标准里氏硬度块硬度值示值误差重复性D DC G C 490～830HLD490～830HLDC460～630HLG550～890HLC±12HLD±12HLDC±12HLG±12HLC12HLD12HLDC12HLG12HLC三、试样1、在制备过程中应尽量避免由于受热、冷加工对试样表面硬度的影响。
选择合适里氏硬度计的方法1. 选择进口还是国产里氏硬度计？瑞士PROCEQ公司于1977年发明了里氏硬度计，该公司生产的里氏硬度计是世界一流的，目前世界上许多国家都采用该公司的技术标准作为本国家的计量标准，中国的国家计量标准也是参照PROCEQ公司的技术标准制定的。
瑞士PROCEQ公司生产的里氏硬度计的主要特点是一台主机可以配置七种不同类型的冲击装置。
进口里氏硬度计在性能上是无可挑剔的，但进口里氏硬度计价格比较贵，购买进口D型标准配置的里氏硬度计约需人民币八万元左右，且出了问题维修不方便。
国产里氏硬度计的特点是价格便宜，购买国产D型标准配置的里氏硬度计约需人民币一万多元。
但国产里氏硬度计有优劣之分，购买时须慎重选择。
2. 如何鉴别里氏硬度计的优劣？真正的里氏硬度计是符合国家标准和国际标准且具有互换一致性的。
虽然中国有关部门制定了里氏硬度计国家标准，有些生产厂家的技术实力由于达不到生产符合标准里氏硬度计的水平，因此，一定要慎重选择，最好是大品牌的仪器，如北京美泰科仪等。
3.如何为自己选择适合的里氏硬度计①了解自己需要测试的工件的规格，及工件的大小、薄厚、表面的粗糙度等物理性质。
②工件的材料也会对测试结果产生不同的影响，如铝、铜、工具钢等特殊材料，不同的材料反弹模数即不同，选择冲动装置对测试结果极为重要。
③采购里氏硬度计的目地，需要测试的硬度制，HL、HB、HRC、HRB、HV、HS，满足以上条件您就可以购得为您提高工作效率的里氏硬度计。
4、里氏硬度计的标定里氏硬度计由于具有携带方便、操作简单、检测迅速和测量准确等特点，在世界范围的工作领域内得到了广泛应用。
由于人们的习惯和已延用多年的硬度计量标准，目前在实际进行硬度测试时，普遍使用的还是布氏、洛氏、维氏和肖氏等硬度测试方法。
里氏硬度试验方法是近20年才出现的，若完全直接使用里氏硬度试验方法进行硬度测试尚须时日。
目前为兼顾里氏硬度计的实用性和传统硬度计量标准的要求，满足硬度测试工作的需要，人们往往要把里氏硬度值转换成布氏、肖氏、洛氏和维氏等硬度值。

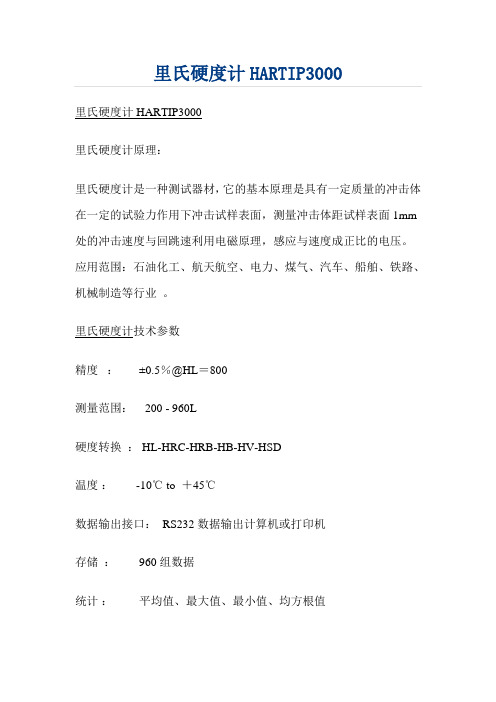

里氏硬度计HARTIP3000
里氏硬度计HARTIP3000
里氏硬度计原理：
里氏硬度计是一种测试器材，它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm 处的冲击速度与回跳速利用电磁原理，感应与速度成正比的电压。
应用范围：石油化工、航天航空、电力、煤气、汽车、船舶、铁路、机械制造等行业。
里氏硬度计技术参数
精度：±0.5％@HL＝800
测量范围：200 - 960L
硬度转换： HL-HRC-HRB-HB-HV-HSD
温度： -10℃ to ＋45℃
数据输出接口：RS232数据输出计算机或打印机
存储：960组数据
统计：平均值、最大值、最小值、均方根值
电源：四节1.5V干电池
外观尺寸：195×84×38mm
重量：550g
标准配置：HARTIP3000 主机/D型冲击装置
可选附件：异型支撑环/冲击装置：DC、D+15、G、C、E、DL 数据管理软件/微型打印机/皮套/打印机或电脑连线。
里氏硬度计优势
HARTIP系列里氏硬度计是采用国际上流行的里氏原理而研制开发的金属材料硬度测试仪。
它具有精度高，体积小，操作简便，测量范围广等特点。
特别适用于大型，重型的铸锻件。
HARTIP系列的测量范围是200-960L，而HARTIP3000可选冲击装置，HARTIP1800有报警功能。
联合盛联在我们国内在硬度计行业更专业化，技术比较成熟，而且价格也比较便宜。
品牌：
进口：瑞士Proceq （EQUOTIP 3 ）
国产：时代，美泰，京航。

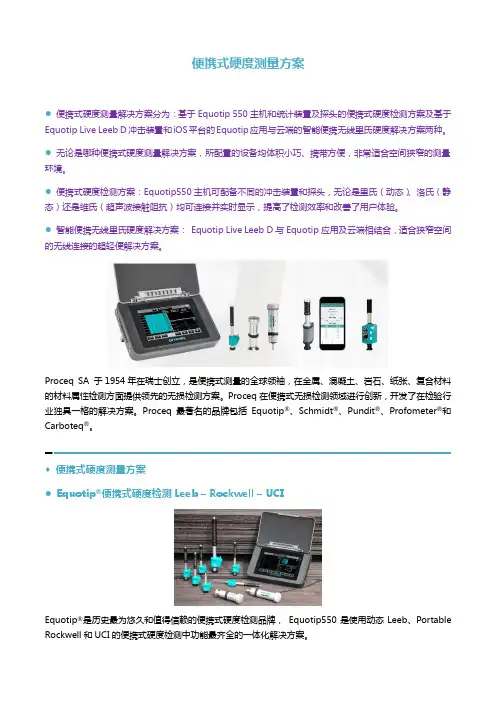

便携式硬度测量方案●便携式硬度测量解决方案分为：基于Equotip 550主机和统计装置及探头的便携式硬度检测方案及基于Equotip Live Leeb D冲击装置和iOS平台的Equotip应用与云端的智能便携无线里氏硬度解决方案两种。
●无论是哪种便携式硬度测量解决方案，所配置的设备均体积小巧、携带方便，非常适合空间狭窄的测量环境。
●便携式硬度检测方案：Equotip550主机可配备不同的冲击装置和探头，无论是里氏（动态）、洛氏（静态）还是维氏（超声波接触阻抗）均可连接并实时显示，提高了检测效率和改善了用户体验。
●智能便携无线里氏硬度解决方案：Equotip Live Leeb D与Equotip应用及云端相结合，适合狭窄空间的无线连接的超轻便解决方案。
Proceq SA 于1954年在瑞士创立，是便携式测量的全球领袖，在金属、混凝土、岩石、纸张、复合材料的材料属性检测方面提供领先的无损检测方案。
Proceq在便携式无损检测领域进行创新，开发了在检验行业独具一格的解决方案。
Proceq最著名的品牌包括Equotip®、Schmidt®、Pundit®、Profometer®和Carboteq®。
◆便携式硬度测量方案●Equotip®便携式硬度检测Leeb – Rockwell – UCIEquotip®是历史最为悠久和值得信赖的便携式硬度检测品牌，Equotip550是使用动态Leeb、Portable Rockwell和UCI的便携式硬度检测中功能最齐全的一体化解决方案。
●Equotip550 Leeb：里氏原理是确定硬度的最快和最简单方法。
Equotip550 Leeb包括七个不同的冲击装置和16 个支撑环，适合各种不同的应用。
向导、报告、映射等新功能让用户在使用时比以往更加便捷和更具成本效益。
●Equotip 550 Portable Rockwell：是一个静态硬度检测解决方案，在轻薄样品应用中深受欢迎。

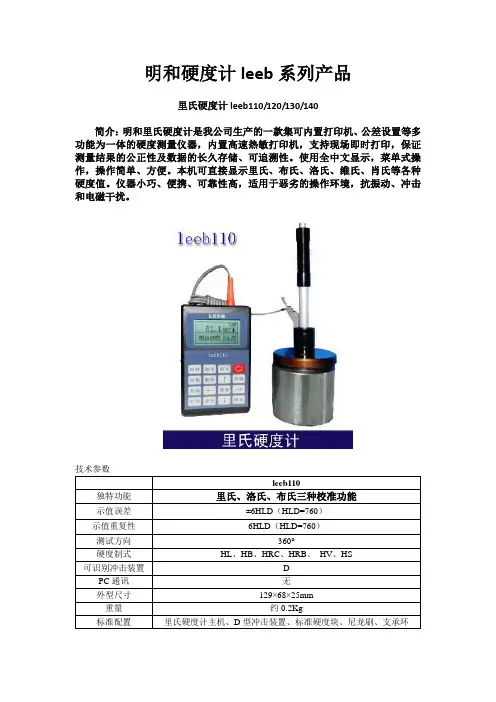

明和硬度计leeb系列产品
里氏硬度计leeb110/120/130/140
简介：明和里氏硬度计是我公司生产的一款集可内置打印机、公差设置等多功能为一体的硬度测量仪器，内置高速热敏打印机，支持现场即时打印，保证测量结果的公正性及数据的长久存储、可追溯性。
使用全中文显示，菜单式操作，操作简单、方便。
本机可直接显示里氏、布氏、洛氏、维氏、肖氏等各种硬度值。
仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。
注：使用里氏硬度计测量时需被测工件满足一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。
在不满足上述条件时必须稳固支撑或密实耦合！。

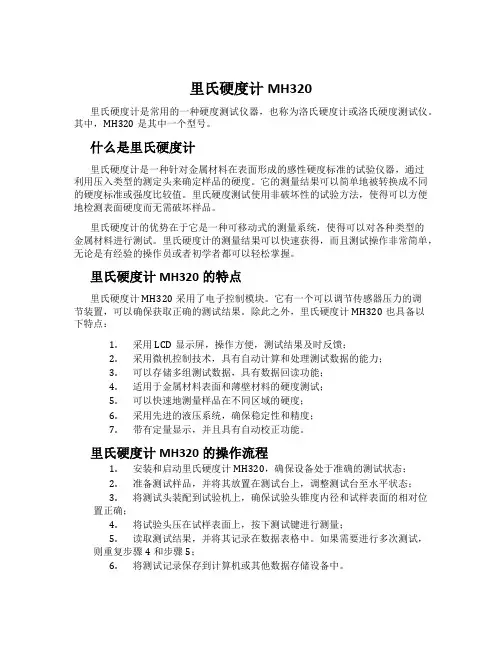

里氏硬度计MH320里氏硬度计是常用的一种硬度测试仪器，也称为洛氏硬度计或洛氏硬度测试仪。
其中，MH320是其中一个型号。
什么是里氏硬度计里氏硬度计是一种针对金属材料在表面形成的感性硬度标准的试验仪器，通过利用压入类型的测定头来确定样品的硬度。
它的测量结果可以简单地被转换成不同的硬度标准或强度比较值。
里氏硬度测试使用非破坏性的试验方法，使得可以方便地检测表面硬度而无需破坏样品。
里氏硬度计的优势在于它是一种可移动式的测量系统，使得可以对各种类型的金属材料进行测试。
里氏硬度计的测量结果可以快速获得，而且测试操作非常简单，无论是有经验的操作员或者初学者都可以轻松掌握。
里氏硬度计MH320的特点里氏硬度计MH320采用了电子控制模块。
它有一个可以调节传感器压力的调节装置，可以确保获取正确的测试结果。
除此之外，里氏硬度计MH320也具备以下特点：1.采用LCD显示屏，操作方便，测试结果及时反馈；2.采用微机控制技术，具有自动计算和处理测试数据的能力；3.可以存储多组测试数据，具有数据回读功能；4.适用于金属材料表面和薄壁材料的硬度测试；5.可以快速地测量样品在不同区域的硬度；6.采用先进的液压系统，确保稳定性和精度；7.带有定量显示，并且具有自动校正功能。
里氏硬度计MH320的操作流程1.安装和启动里氏硬度计MH320，确保设备处于准确的测试状态；2.准备测试样品，并将其放置在测试台上，调整测试台至水平状态；3.将测试头装配到试验机上，确保试验头锥度内径和试样表面的相对位置正确；4.将试验头压在试样表面上，按下测试键进行测量；5.读取测试结果，并将其记录在数据表格中。
如果需要进行多次测试，则重复步骤4和步骤5；6.将测试记录保存到计算机或其他数据存储设备中。
里氏硬度计MH320的应用范围里氏硬度计MH320被广泛应用于金属工业、航空航天、交通运输、汽车制造、电力、石油石化等行业中。
它适用于各种金属或合金的测试，包括钢铁、黄铜、铝合金、铜、锡、锌、镁和铅等材料。
MH320便携式里氏硬度计,里氏硬度计
MH320便携式里氏硬度计是一款手持式硬度计，在MH310硬度计的基础上升级为全中文菜单。
MH320手持式硬度计适合在各种场合测试金属材料的硬度，可以替代传统的台式洛氏硬度计、布氏硬度计、维氏硬度计等，手持硬度计携带方便，带打印功能，方便保留原始试验数据，是很多热处理和机械加工行业企业硬度计的必备检验仪器。
一、MH320便携式里氏硬度计概述：
MH320便携式里氏硬度计依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换，可预先设置公差限，超出范围自动报警．该产品采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。
依托稳定的低功耗ＩＣ集成电路，全中文显示，菜单式操作简单方便，七种异型冲击装置无需校准，自动识别．USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆．150个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．特别适合工作现场和野外作业．
二、MH320便携式里氏硬度计特征：
依据里氏硬度测量原理，可以对多种金属材料进行检测。
·一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。
·支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。
可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。
·采用大屏幕128×64图形点阵液晶显示器，信息丰富、直观。
·全中文显示，菜单式操作，操作简单、方便。
·有EL背光显示，方便在光线昏暗环境中使用。
·可存储最大500组（冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。
·热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。
具有软件校准功能。
·内置镍氢可充电电池及充电控制电路；可连续工作不小于150小时；具有自动休眠、自动关机等节电功能。
·液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度。
·有USB接口，可以方便、快捷地与PC机进行数据交换。
可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。
·仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。
·外形尺寸：212mm×80mm×32mm
三、MH320便携式里氏硬度计适用材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢
四、MH320便携式里氏硬度计主要应用领域：
·轴承及其它零件。
·压力容器、汽轮发电机组及其设备的失效分析。
·重型工件。
·已安装的机械或永久性组装部件。
·试验空间很狭小的工件。
·要求对测试结果有正规的原始记录。
·金属材料仓库的材料区分。
·大型工件大范围内多处测量部位的快速检验。
五、MH320便携式里氏硬度计技术参数：
·测量范围： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS, (59.1-88)HRA, (13.5-101.7)HRB
·测量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上)
·硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)
·示值误差：HLD：±5 HRC：±1 HB：±4
·显示：点阵LCD，128×64图形点阵液晶·
热敏式打印机，工作安静，可打印任意份数的测试结果，满足现场的需要
·打印纸宽：（57.5±0.5）mm；打印纸卷直径：30mm
·工作电压：6V镍氢电池组
·充电电源：9V/500mA；充电时间2.5～3.5小时
·持续工作时间：约150小时（不打印、不开背光时）
·通讯接口标准：USB1.1
六、MH320便携式里氏硬度计工作条件：
环境温度：操作温度－10～＋50℃；存储温度：-30℃～＋60℃；相对湿度≤90％；周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
七、MH320便携式里氏硬度计开机显示与简要说明：
开机后会自动进入主显示界面，如下图所示：
·电池电量：显示剩余电量。
·冲击方向：当前冲击方向。
·平均值：达到设定的冲击次数后，显示平均值时出现。
·硬度制式：当前测量值的硬度制。
·测量值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。
·显示：表示超过转换或测量范围，表示低于转换或测量范围。
·材料：当前设定的材料。
·冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲击次数时显示设置的冲击次数，浏览单次测量值时·显示单次测量值的对应次数。
八、MH320便携式里氏硬度计USB数据处理软件：
·存入：将测量出来的数据存储
·调出：将数据从主机中调出
·打印：将数据打印输出，A4界面
·超限：设置公差限后的超限显示
·清除：清除测量数据
·连接：设定与主机连接
·断开：设定与主机断开
·下载：把数据下载到本地，实现海量存储
·设置：参数设置·帮助：即时帮助功能
九、MH320便携式里氏硬度计标准配置：
十、MH320便携式里氏硬度计可选配置（异型冲击装置）：
七种异型冲击装置
异型支撑环
十一、MH320便携式里氏硬度计测量范围表：
十二、异型冲击装置技术参数与适用介绍表：。
