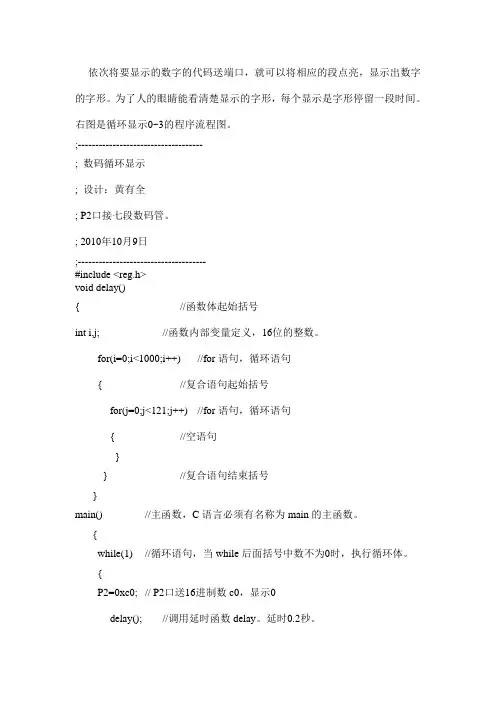

经典c7数码管显示程序设计

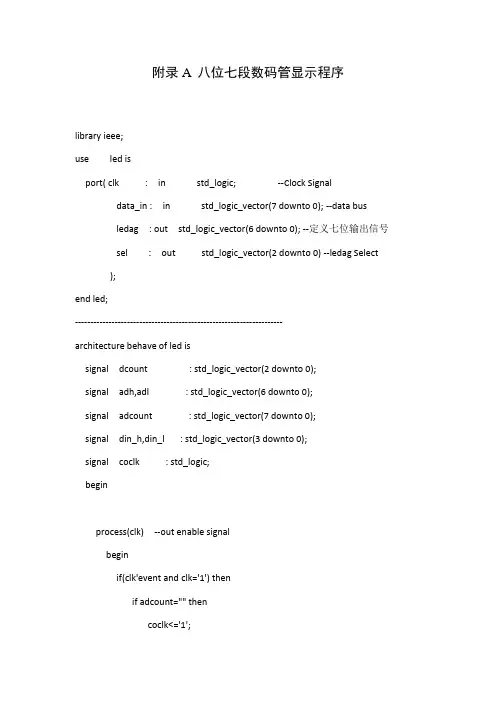

附录A 八位七段数码管显示程序library ieee;use led isport( clk : in std_logic; --Clock Signaldata_in : in std_logic_vector(7 downto 0); --data busledag : out std_logic_vector(6 downto 0); --定义七位输出信号sel : out std_logic_vector(2 downto 0) --ledag Select);end led;--------------------------------------------------------------------architecture behave of led issignal dcount : std_logic_vector(2 downto 0);signal adh,adl : std_logic_vector(6 downto 0);signal adcount : std_logic_vector(7 downto 0);signal din_h,din_l : std_logic_vector(3 downto 0);signal coclk : std_logic;beginprocess(clk) --out enable signalbeginif(clk'event and clk='1') thenif adcount="" thencoclk<='1';adcount<="00000000";elseadcount<=adcount+1;coclk<='0';end if;end if;end process;process(clk) --rd the adc databeginif(clk'event and clk='1') thendin_h<=data_in(7 downto 4);din_l<=data_in(3 downto 0);end if;end process;process(clk)begincase din_h iswhen "0000"=>adh<="0111111"; --display 0when "0001"=>adh<="0000110"; --display 1when "0010"=>adh<="1011011"; --display 2when "0011"=>adh<="1001111"; --display 3when "0100"=>adh<="1100110"; --display 4when "0101"=>adh<="1101101"; --display 5when "0110"=>adh<="1111101"; --display 6when "0111"=>adh<="0000111"; --display 7when "1001"=>adh<="1101111"; --display 9 when "1010"=>adh<="1110111"; --display a when "1011"=>adh<="1111100"; --display b when "1100"=>adh<="0111001"; --display c when "1101"=>adh<="1011110"; --display d when "1110"=>adh<="1111001"; --display e when "1111"=>adh<="1110001"; --display f when others=>adh<=adh; --no change end case;case din_l iswhen "0000"=>adl<="0111111"; --display 0 when "0001"=>adl<="0000110"; --display 1 when "0010"=>adl<="1011011"; --display 2 when "0011"=>adl<="1001111"; --display 3 when "0100"=>adl<="1100110"; --display 4 when "0101"=>adl<="1101101"; --display 5 when "0110"=>adl<="1111101"; --display 6 when "0111"=>adl<="0000111"; --display 7 when "1000"=>adl<="1111111"; --display 8 when "1001"=>adl<="1101111"; --display 9 when "1010"=>adl<="1110111"; --display a when "1011"=>adl<="1111100"; --display b when "1100"=>adl<="0111001"; --display c when "1101"=>adl<="1011110"; --display dwhen "1111"=>adl<="1110001"; --display fwhen others=>adl<=adl; --no changeend case;end process;process(coclk) --display processbeginif(coclk'event and coclk='1') thendcount<=dcount+1;sel<=dcount;case dcount iswhen "000"=>ledag<="1000000";when "001"=>ledag<="1000000";when "010"=>ledag<="1000000";when "011"=>ledag<=adh;when "100"=>ledag<=adl;when "101"=>ledag<="1000000";when "110"=>ledag<="1000000";when "111"=>ledag<="1000000";when others=>ledag<="0000000";end case;end if;end process;end behave;。

单片机原理实验报告一、实验目的：1、通过此次实验学会使七段数码管产生不同码段的显示。

2、通过设计中断使和使用计数器使数码管自动计数。

二、实验仪器:计算机，keil uVision3，proteus 7三、简要原理:用数码管显示自动计数，用按键来使计数开始或暂停，即按一下按键，使数码管自动加1计数，再按一下按键，使计数暂停，再按一下又继续计数。

四、实现程序和设计电路图：ORG 0000H LJMP MAIN ORG 0003H LJMP LOOP3 ORG 000BH LJMP LOOP4 MAIN:MOV R0,#00HMOV A,#00HMOV DPTR ,#TABLE MOV TMOD,#01H MOV TH0,#3CH MOV TL0,#0AFH MOV P1,#0C0H MOV P2,#0C0H SETB PX0CLR PT0SETB EASETB EX0CLR ET0SETB IT0SETB TR0LOOP:CJNE R0,#20,LOOP MOV R0,#00HMOV B,#0AHINC ACJNE A,#3CH,LOOP1 MOV A,#00HLOOP1:MOV R1,A DIV ABMOVC A,@A+DPTRMOV P2,AMOV A,BMOVC A,@A+DPTRMOV P1, AMOV A,R1AJMP LOOPLOOP3:CPL ET0RETILOOP4:MOV TH0, #3CHMOV TL0,#0AFHINC R0RETITABLE:DB 3FH,06H,5BH,4FH,66HDB 6DH,7DH,07H,7FH,6FHEND五、实验心得：通过这次实验，我发现中断的作用非常之大，可以用它来实现各种各样的功能。

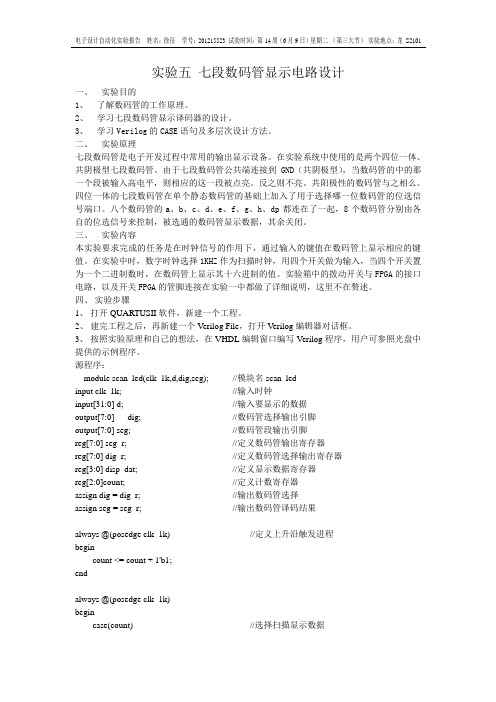

实验五七段数码管显示电路设计一、实验目的1、了解数码管的工作原理。

2、学习七段数码管显示译码器的设计。

3、学习Verilog的CASE语句及多层次设计方法。

二、实验原理七段数码管是电子开发过程中常用的输出显示设备。

在实验系统中使用的是两个四位一体、共阴极型七段数码管。

由于七段数码管公共端连接到GND（共阴极型），当数码管的中的那一个段被输入高电平，则相应的这一段被点亮。

反之则不亮。

共阳极性的数码管与之相么。

四位一体的七段数码管在单个静态数码管的基础上加入了用于选择哪一位数码管的位选信号端口。

八个数码管的a、b、c、d、e、f、g、h、dp都连在了一起，8个数码管分别由各自的位选信号来控制，被选通的数码管显示数据，其余关闭。

三、实验内容本实验要求完成的任务是在时钟信号的作用下，通过输入的键值在数码管上显示相应的键值。

在实验中时，数字时钟选择1KHZ作为扫描时钟，用四个开关做为输入，当四个开关置为一个二进制数时，在数码管上显示其十六进制的值。

实验箱中的拨动开关与FPGA的接口电路，以及开关FPGA的管脚连接在实验一中都做了详细说明，这里不在赘述。

四、实验步骤1、打开QUARTUSII软件，新建一个工程。

2、建完工程之后，再新建一个V erilog File，打开V erilog编辑器对话框。

3、按照实验原理和自己的想法，在VHDL编辑窗口编写V erilog程序，用户可参照光盘中提供的示例程序。

源程序：module scan_led(clk_1k,d,dig,seg); //模块名scan_ledinput clk_1k; //输入时钟input[31:0] d; //输入要显示的数据output[7:0] dig; //数码管选择输出引脚output[7:0] seg; //数码管段输出引脚reg[7:0] seg_r; //定义数码管输出寄存器reg[7:0] dig_r; //定义数码管选择输出寄存器reg[3:0] disp_dat; //定义显示数据寄存器reg[2:0]count; //定义计数寄存器assign dig = dig_r; //输出数码管选择assign seg = seg_r; //输出数码管译码结果always @(posedge clk_1k) //定义上升沿触发进程begincount <= count + 1'b1;endalways @(posedge clk_1k)begincase(count) //选择扫描显示数据3'd0:disp_dat = d[31:28]; //第一个数码管3'd1:disp_dat = d[27:24]; //第二个数码管3'd2:disp_dat = d[23:20]; //第三个数码管3'd3:disp_dat = d[19:16]; //第四个数码管3'd4:disp_dat = d[15:12]; //第五个数码管3'd5:disp_dat = d[11:8]; //第六个数码管3'd6:disp_dat = d[7:4]; //第七个数码管3'd7:disp_dat = d[3:0]; //第八个数码管endcasecase(count) //选择数码管显示位3'd0:dig_r = 8'b01111111; //选择第一个数码管显示3'd1:dig_r = 8'b10111111; //选择第二个数码管显示3'd2:dig_r = 8'b11011111; //选择第三个数码管显示3'd3:dig_r = 8'b11101111; //选择第四个数码管显示3'd4:dig_r = 8'b11110111; //选择第五个数码管显示3'd5:dig_r = 8'b11111011; //选择第六个数码管显示3'd6:dig_r = 8'b11111101; //选择第七个数码管显示3'd7:dig_r = 8'b11111110; //选择第八个数码管显示endcaseendalways @(disp_dat)begincase(disp_dat) //七段译码4'h0:seg_r = 8'hc0; //显示04'h1:seg_r = 8'hf9; //显示14'h2:seg_r = 8'ha4; //显示24'h3:seg_r = 8'hb0; //显示34'h4:seg_r = 8'h99; //显示44'h5:seg_r = 8'h92; //显示54'h6:seg_r = 8'h82; //显示64'h7:seg_r = 8'hf8; //显示74'h8:seg_r = 8'h80; //显示84'h9:seg_r = 8'h90; //显示94'ha:seg_r = 8'h88; //显示a4'hb:seg_r = 8'h83; //显示b4'hc:seg_r = 8'hc6; //显示c4'hd:seg_r = 8'ha1; //显示d4'he:seg_r = 8'h86; //显示e4'hf:seg_r = 8'h8e; //显示fendcaseendendmodule4、编写完V erilog程序后，保存起来。

单片机实验报告信息处理实验实验二矩阵键盘专业：电气工程及其自动化指导老师：***组员：明洪开张鸿伟张谦赵智奇学号：152703117 \152703115\152703118\152703114室温：18 ℃日期：2017 年10 月25日矩阵键盘一、实验内容1、编写程序，做到在键盘上每按一个键(0－F)用数码管将该建对应的名字显示出来。

按其它键没有结果。

二、实验目的1、学习独立式按键的查询识别方法。

2、非编码矩阵键盘的行反转法识别方法。

3、掌握键盘接口的基本特点，了解独立键盘和矩阵键盘的应用方法。

4、掌握键盘接口的硬件设计方法，软件程序设计和贴士排错能力。

5、掌握利用Keil51软件对程序进行编译。

6、会根据实际功能，正确选择单片机功能接线，编制正确程序。

对实验结果能做出分析和解释，能写出符合规格的实验报告。

三、实验原理1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。

2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。

3、识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。

这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。

由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。

实验一、组合电路——7段数码管显示驱动电路设计一、实验目的了解EDA实验箱7位八段数码管显示模块的工作原理，设计标准扫描驱动电路模块，以备后面实验用。

二、硬件要求主芯片为Cyclone V E，型号为EP4CE22F17C8，7位八段数码管显示器，四位拨码开关。

三、实验内容用四位拨码开关产生8421BCD码，用CPLD分别产生7段数码管扫描驱动电路，然后进行仿真，观察波形，正确后编程下载实验测试。

四、实验原理1、72、动信号a,b,c,d,e,f,g。

通过调节四位拨码开关的状态，数码管应显示与之对应的字符。

五、实验连线输入：将芯片管角a0~a3分别接4个拨码开关；输出：将芯片管角led7s0~7分别接到数码管7段驱动信号a、b、c、d、e、f、g上。

六、实验源程序：decl7s.vhdlibrary ieee;use ieee.std_logic_1164.all;entity decl7s isport(a:in std_logic_vector(3 downto 0);led7s:out std_logic_vector(6 downto 0));end;architecture one of decl7s isbeginprocess(a)begincase a iswhen "0000" => led7s<="0111111"; when "0001" => led7s<="0000110"; when "0010" => led7s<="1011011"; when "0011" => led7s<="1001111"; when "0100" => led7s<="1100110"; when "0101" => led7s<="1101101"; when "0110" => led7s<="1111101"; when "0111" => led7s<="0000111"; when "1000" => led7s<="1111111"; when "1001" => led7s<="1101111"; when "1010" => led7s<="1110111"; when "1011" => led7s<="1111100"; when "1100" => led7s<="0111001"; when "1101" => led7s<="1011110"; when "1110" => led7s<="1111001"; when "1111" => led7s<="1110001"; when others => null;end case;end process;end;七、波形仿真结果。

SPI主机实验——7段数码显示一、实验目的1、通过本实验进一步掌握对ARM7.0软件和EasyJTAG仿真器的使用；2、进一步熟悉EasyARM2131开发板硬件结构，掌握各引脚功能和接线；3、掌握SPI主机实验，熟悉该实验程序，并能作出简单的修改并实现其功能；4、在SPI实验中，通过改变实验程序，实现7段数码管和流水灯同时运行的功能。

二、实验仪器装有ADS1.2及EasyJTAG仿真器的电脑一台；ARM7开发板一块。

三、实验原理图4.61 SPI接口控制74HC595图中已经将最高位输出（SQH）连线到LPC2131的SPI接口的MISO0，可用来读回74HC595移位输出的数据。

下图是8路LED控制电路：该实验演示在7段数码管上显示一些字符，字符的字模表存于一数组中，流程图如下图4.62所示。

图4.62 LED数码管显示实验流程图1、特性2、结构SPI总线配置及数据传输3、SPI外设描述4、基本操作5主机操作四、实验内容与结果1、实验程序如下#include "config.h"#define HC595_CS (1 << 29) // P0.29口为74HC595的片选const uint32 LEDS8 = (0xFF << 18); // P1[25:18]控制LED8~LED1，低电平点亮/************************************************************************ ******************************** 函数名称：DelayNS()** 函数功能：长软件延时** 入口参数：dly 延时参数，值越大，延时越久** 出口参数：无************************************************************************* *******************************/void DelayNS(uint32 dly){uint32 i;for(; dly>0; dly--)for(i=0; i<50000; i++);}const uint32 LED_TBL[] = {0x00, 0xFF, // 全部熄灭后，再全部点亮0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x80, // 依次逐个点亮0x01, 0x03, 0x07, 0x0F, 0x1F, 0x3F, 0x7F, 0xFF, // 依次逐个叠加0xFF, 0x7F, 0x3F, 0x1F, 0x0F, 0x07, 0x03, 0x01, // 依次逐个递减0x81, 0x42, 0x24, 0x18, 0x18, 0x24, 0x42, 0x81, // 两个靠拢后分开0x81, 0xC3, 0xE7, 0xFF, 0xFF, 0xE7, 0xC3, 0x81 // 从两边叠加后递减};/********************************************************************************************************** 函数名称：MSPI_Init()** 函数功能：初始化SPI接口，设置为主机。

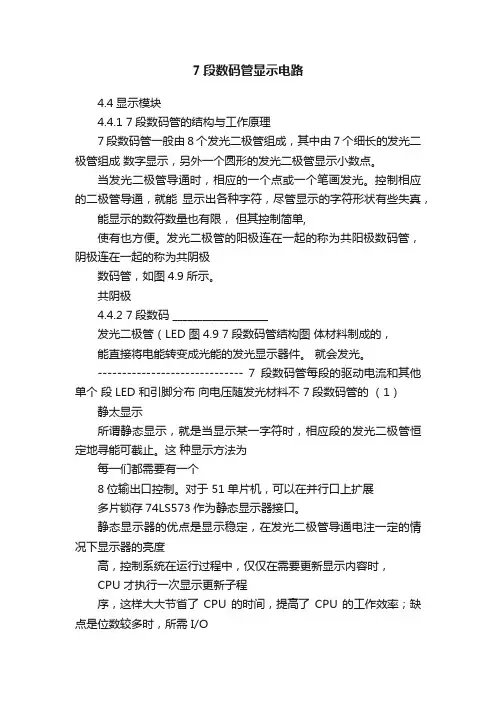

7段数码管显示电路4.4显示模块4.4.1 7段数码管的结构与工作原理7段数码管一般由8个发光二极管组成，其中由7个细长的发光二极管组成数字显示，另外一个圆形的发光二极管显示小数点。

当发光二极管导通时，相应的一个点或一个笔画发光。

控制相应的二极管导通，就能显示出各种字符，尽管显示的字符形状有些失真，能显示的数符数量也有限，但其控制简单,使有也方便。

发光二极管的阳极连在一起的称为共阳极数码管，阴极连在一起的称为共阴极数码管，如图4.9所示。

共阴极4.4.2 7段数码 ___________________发光二极管（LED 图4.9 7段数码管结构图体材料制成的，能直接将电能转变成光能的发光显示器件。

就会发光。

------------------------------ 7段数码管每段的驱动电流和其他单个段LED 和引脚分布向电压随发光材料不 7段数码管的（1）静太显示所谓静态显示，就是当显示某一字符时，相应段的发光二极管恒定地寻能可截止。

这种显示方法为每一们都需要有一个8位输出口控制。

对于 51单片机，可以在并行口上扩展多片锁存74LS573作为静态显示器接口。

静态显示器的优点是显示稳定，在发光二极管导通电注一定的情况下显示器的亮度高，控制系统在运行过程中，仅仅在需要更新显示内容时，CPU 才执行一次显示更新子程序，这样大大节省了CPU 的时间，提高了CPU 的工作效率；缺点是位数较多时，所需 I/O口太多，硬件开销太大，因此常采用另外一种显示方式一一动态显示。

（2）动态显示所谓动态显示就是一位一位地轮流点亮各位显示器（扫描），对于显示器的每一位而言，每隔一段时间点亮一次。

虽然在同一时刻只有一位显示器在工作（点亮），但利用人眼的视觉暂留效应和发光二极管熄灭时的余辉效应，看到的却是多个字符“同时”显示。

显示器亮度既与点亮时的导通电流有关，也与点亮时间和间隔时间的比例有关。

调整电流和时间参烽，可实现亮度较高较稳定的显示。

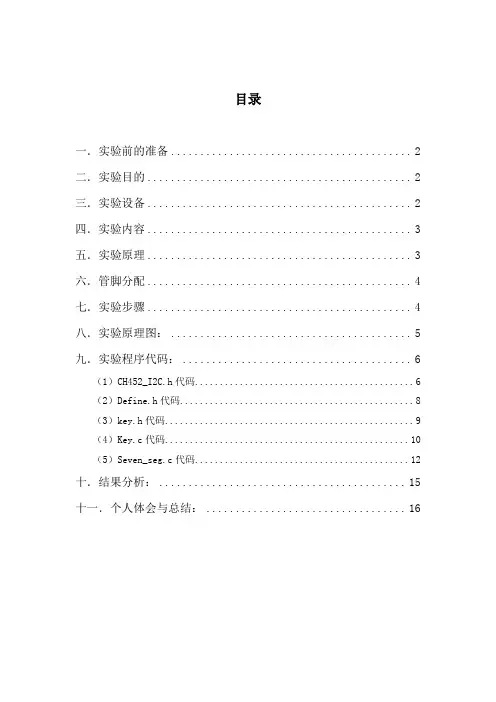

目录一．实验前的准备 (2)二．实验目的 (2)三．实验设备 (2)四．实验内容 (3)五．实验原理 (3)六．管脚分配 (4)七．实验步骤 (4)八．实验原理图： (5)九．实验程序代码： (6)（1）CH452_I2C.h代码 (6)（2）Define.h代码 (8)（3）key.h代码 (9)（4）Key.c代码 (10)（5）Seven_seg.c代码 (12)十．结果分析： (15)十一．个人体会与总结： (16)一．实验前的准备打开实验箱开关，连接好JTAG下载线，将开发平台上的MODUL_SEL组合开关的1、2、7拨上，3、4、5、6、8拨下，使两个共阳极数码管显示为C2。

二．实验目的（1）熟悉并学习运用I2C总线的读写方式。

（2）运用CH452芯片的数码管显示功能，熟悉两线制访问CH452芯片的工作原理。

三．实验设备硬件：PC机GX-CIDE-SOC/SOPC综合创新开发实验平台GX-CIDE-SOC/SOPC综合创新开发实验平台核心板软件：Quartus II 8.0Nios II 8.0四．实验内容用七段数码管前三位显示000-999，计数周期为1s；按F1进行加1操作并用数码管显示。

按F2计数停止，并显示当前数。

按F3进行减1操作；当数从000-999时再加1变为000；当数从999-000时再减1变为999。

五．实验原理根据I2C总线时序要求，对CH452进行操作，送地址，送控制字，送数据。

数码管显示是以BCD译码方式显示。

六．管脚分配七．实验步骤（1）打开Quartus II 8.0，打开工程cide_c2，进行SOPC操作，裁剪所需要的内容，综合一下再分配管脚。

（2）启动Nios II IDE并新建一个空白C/C++工程，命名为smm,在SOPC Builder System中选择之前建立好的硬件系统cide_c2.ptf。

（3）转换工程路径，将提供的参考程序seven_seg.c,CH452_I2C.h,define.h加入到建立好的Nios II工程中，修改程序代码符合实验要求。

数码管显示课程设计一、课程目标知识目标：1. 理解数码管的基本结构、工作原理及显示方式；2. 学会使用编程语言控制数码管显示数字及简单字符；3. 掌握数码管的电路连接方法及其与微控制器的接口技术；4. 了解数码管在现实生活中的应用。

技能目标：1. 能够独立完成数码管的电路搭建及编程控制；2. 培养学生动手实践能力，提高解决实际问题的能力；3. 学会查阅相关资料，培养学生的自学能力和团队协作精神。

情感态度价值观目标：1. 培养学生对电子技术及编程的兴趣，激发学习热情；2. 增强学生对科技创新的认识，提高创新意识；3. 树立正确的价值观，认识到科技发展对社会进步的重要性；4. 培养学生严谨、细致的学习态度，养成良好的学习习惯。

课程性质：本课程属于电子技术与编程相结合的实践课程，注重理论知识与实践操作的结合。

学生特点：学生具备基本的电子技术知识，对编程有一定了解，具有较强的动手实践能力。

教学要求：教师应注重引导学生主动参与，激发学生的学习兴趣，注重培养学生的实际操作能力，提高学生的综合素养。

在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。

二、教学内容1. 数码管基础知识：介绍数码管的结构、工作原理、种类及其显示方式，对应教材第3章第1节内容；- 结构与原理：数码管的内部构造、发光二极管的工作原理；- 显示方式：共阴极、共阳极数码管的显示原理及区别。

2. 数码管编程控制：学习使用编程语言（如Arduino）控制数码管显示数字和简单字符，对应教材第4章第2节内容；- 编程基础：了解编程环境，学会编写基本程序；- 数码管控制：掌握数码管的动态扫描显示方法，实现数字和简单字符的显示。

3. 数码管电路连接与接口技术：学习数码管与微控制器（如Arduino）的连接方法，对应教材第3章第2节内容；- 电路连接：掌握数码管与电源、微控制器之间的电路连接方法；- 接口技术：了解数码管的驱动电路设计，掌握I/O口的控制方法。
