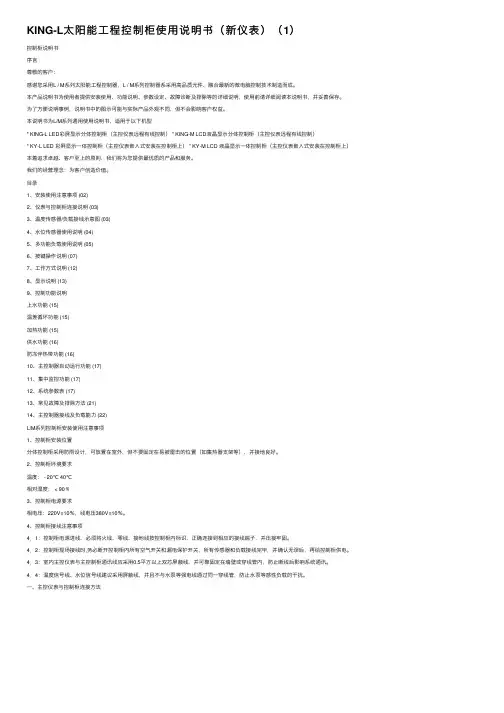

KING-L太阳能⼯程控制柜使⽤说明书（新仪表）（1）控制柜说明书序⾔尊敬的客户：感谢您采⽤L / M系列太阳能⼯程控制器，L / M系列控制器系采⽤⾼品质元件、融合最新的微电脑控制技术制造⽽成。
本产品说明书为使⽤者提供安装使⽤、功能说明、参数设定、故障诊断及排除等的详细说明，使⽤前请详细阅读本说明书，并妥善保存。
为了⽅便说明事例，说明书中的图⽰可能与实际产品外观不同，但不会影响客户权益。
本说明书为L/M系列通⽤使⽤说明书，适⽤于以下机型* KING-L LED彩屏显⽰分体控制柜（主控仪表远程有线控制） * KING-M LCD液晶显⽰分体控制柜（主控仪表远程有线控制）* KY-L LED 彩屏显⽰⼀体控制柜（主控仪表嵌⼊式安装在控制柜上） * KY-M LCD 液晶显⽰⼀体控制柜（主控仪表嵌⼊式安装在控制柜上）本着追求卓越、客户⾄上的原则，我们将为您提供最优质的产品和服务。
我们的经营理念：为客户创造价值。
⽬录1、安装使⽤注意事项 (02)2、仪表与控制柜连接说明 (03)3、温度传感器/负载接线⽰意图 (03)4、⽔位传感器使⽤说明 (04)5、多功能负载使⽤说明 (05)6、按键操作说明 (07)7、⼯作⽅式说明 (12)8、显⽰说明 (13)9、控制功能说明上⽔功能 (15)温差循环功能 (15)加热功能 (15)供⽔功能 (16)防冻伴热带功能 (16)10、主控制器⾃动运⾏功能 (17)11、集中监控功能 (17)12、系统参数表 (17)13、常见故障及排除⽅法 (21)14、主控制器接线及负载能⼒ (22)L/M系列控制柜安装使⽤注意事项1、控制柜安装位置分体控制柜采⽤防⾬设计，可放置在室外，但不要固定在易被雷击的位置（如集热器⽀架等），并接地良好。
2、控制柜环境要求温度： - 20℃ 40℃相对湿度： < 90﹪3、控制柜电源要求相电压：220V±10％，线电压380V±10％。
`目录第一章引言 (1)1.1设计目的 (1)1.2 设计背景 (1)1.3 设计要求 (2)第二章系统硬件设计 (3)2.1设计方案 (3)2.2工作原理 (3)2.3 硬件介绍 (4)2.3.1 MSC-51芯片简介 (4)2.3.2 8255A芯片 (5)第三章系统软件设计 (7)3.1 时间及信号灯的显示 (7)3.2 延时设计 (8)3.3 程序流程图 (9)3.4 程序源代码 (10)第四章系统调试结果 (15)4.1 测试结果 (15)小结 (16)参考文献 (17)第一章引言1.1设计目的1、通过交通信号灯控制系统的设计，掌握8255A并行口传输数据的方法,以控制发光二极管的亮与灭；2、用8255作为输出口,控制十二个发光二极管熄灭,模拟交通灯管理.3、通过单片机课程设计，熟练掌握汇编语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力；4、完成控制系统的硬件设计、软件设计、仿真调试。
1.2 设计背景十字道口的红绿灯是交通法规的无声命令，是司机和行人的行为准则。
十字道口的交通红绿灯控制是保证交通安全和道路畅通的关键。
当前，国大多数城市正在采用“自动”红绿交通灯，它具有固定的“红灯—绿灯”转换间隔，并自动切换。
它们一般由“通行与禁止时间控制显示、红黄绿三色信号灯和方向指示灯”三部分组成。
在交通灯的通行与禁止时间控制显示中，通常要么东西、南北两方向各50秒；要么根据交通规律，东西方向60秒，南北方向40秒，时间控制都是固定的。
交通灯的时间控制显示，以固定时间值预先“固化”在单片机中，每次只是以一定周期交替变化。
但是，实际上不同时刻的车辆流通状况是十分复杂的，是高度非线性的、随机的，还经常受认为因素的影响。
采用定时控制经常造成道路有效应用时间的浪费，出现绿灯方向车辆较少，红灯方向车辆积压。
它不顾当前道路上交通车辆数的实际情况变化，其最大的缺陷就在于当路况发生变化时，不能满足司机与路人的实际需要，轻者造成时间上的浪费，重者直接导致交通堵塞，导致城市交通效率的下降。
![电子信息工程技术专业毕业设计(论文)[管理资料]](https://img.taocdn.com/s1/m/08b2102184254b35effd34a9.png)

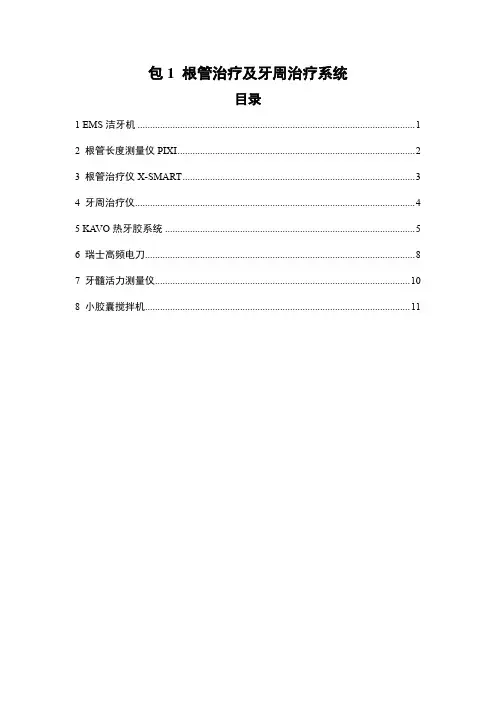

包1 根管治疗及牙周治疗系统目录1 EMS洁牙机 (1)2 根管长度测量仪PIXI (2)3 根管治疗仪X-SMART (3)4 牙周治疗仪 (4)5 KA VO热牙胶系统 (5)6 瑞士高频电刀 (8)7 牙髓活力测量仪 (10)8 小胶囊搅拌机 (11)1 EMS洁牙机无痛超声产品招标文件随着口腔治疗的发展和患者口腔健康意识的提高，对临床医生在牙周病治疗和维护上提出了更高的要求，科室需要一台既可以提高治疗效率，有提高病人的舒适度，同时该设备既可以用于牙周病的深部治疗，根面清创，又可以用于超声根管治疗，以达到设备使用效率的最大化。
设备名称：无痛超声治疗系统原产地：原装进口，国际知名品牌维修：有原厂维修保证数量：用途：牙周病的根面清创，磨牙近中，远中位的刮治，牙周维护，超声去除髓石，定位根管口，打通钙化根管通路，根管荡洗，取断针，根管逆行制备，超声去冠，桩核，超声的窝洞制备，超声热牙胶充填，同时可以实现柔和的超声治疗，服务于需要提高治疗舒适度的病人。
技术参数1，电源电压：100-240VAC2，电源频率：50-60Hz3，保险丝：T1.6A250VAC,(时间滞后)4，功率消耗：80VA5，超声规格：手柄输出功率0.1-12W,工作刀头振动频率24-32KHz；正玄波式超声功率输出信号。
6，操作条件：+10to+40°,30%到75%相对湿度7，操作模式：2种功能模式（标准和根管），一健选择，可根据治疗情况选择对应功能，确保合适精确的功率输出；8，操作面板：全触摸控制面板，无缝式设计，方面操作的同时，更容易进行面板消毒和清洁，避免面板进水造成机器故障，提高了治疗的安全性；9，磁感应手柄挂架：可自动感应手柄信号，当手柄安放于挂架上时，自动停止主机工作，可以避免误踩脚踏开关引起不必要的操作风险；10，脚踏开关：配置多功能脚踏开关控制，可通过脚踏开关进行功率和喷水的调节，方便术者操作；11，LED光源手柄：手柄带LED光源，提供术者最佳的视野；12，双独立供水瓶：机器自带双水瓶独立供水，350ml或500ml水瓶可选，水瓶和管路可以耐受多种液体（见附表）13，可卸式手柄管线：手柄管线可从机身拆卸，方便日常维修，保养。

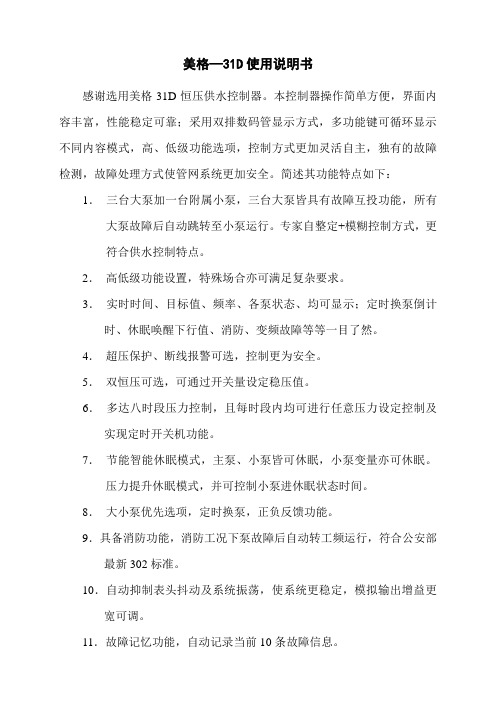

美格—31D使用说明书感谢选用美格31D恒压供水控制器。
本控制器操作简单方便，界面内容丰富，性能稳定可靠；采用双排数码管显示方式，多功能键可循环显示不同内容模式，高、低级功能选项，控制方式更加灵活自主，独有的故障检测，故障处理方式使管网系统更加安全。
简述其功能特点如下：1．三台大泵加一台附属小泵，三台大泵皆具有故障互投功能，所有大泵故障后自动跳转至小泵运行。
专家自整定+模糊控制方式，更符合供水控制特点。
2．高低级功能设置，特殊场合亦可满足复杂要求。
3．实时时间、目标值、频率、各泵状态、均可显示；定时换泵倒计时、休眠唤醒下行值、消防、变频故障等等一目了然。
4．超压保护、断线报警可选，控制更为安全。
5．双恒压可选，可通过开关量设定稳压值。
6．多达八时段压力控制，且每时段内均可进行任意压力设定控制及实现定时开关机功能。
7．节能智能休眠模式，主泵、小泵皆可休眠，小泵变量亦可休眠。
压力提升休眠模式，并可控制小泵进休眠状态时间。
8．大小泵优先选项，定时换泵，正负反馈功能。
9．具备消防功能，消防工况下泵故障后自动转工频运行，符合公安部最新302标准。
10．自动抑制表头抖动及系统振荡，使系统更稳定，模拟输出增益更宽可调。
11．故障记忆功能，自动记录当前10条故障信息。
12．真正的在线编程功能，擦写随意，设定时无需掉电确认。
13．软件锁及数据初始化功能。
14．超压输出设专用接点，故障报警设专用接点，方便简化外部应用电路设计。
15．独一无二的软着陆功能。
即便在循环软起的系统当中，也可获得减速停车的平稳效果，有效抑制水锤。
16 独一无二的传感器短路错线指示功能。
接线更为安全。
17 个性化设计可满足用户的特殊需求。
18．强大的密匙预约功能，免除您的后顾之忧。
面板及操作说明1．面板分为上、下两排数码管显示方式。
上排数码管用于显示实时压力，也可按SET/MON键循环显示定时换泵倒计时时间、休眠唤醒误差值、当前变频泵频率；下排数码管用于显示当前运行变量泵序号及频率，也可按△键显示目标值及当前时间等。

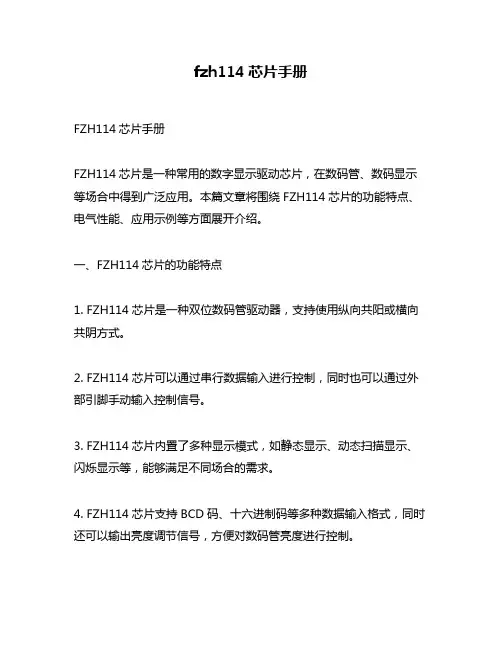

fzh114芯片手册FZH114芯片手册FZH114芯片是一种常用的数字显示驱动芯片，在数码管、数码显示等场合中得到广泛应用。
本篇文章将围绕FZH114芯片的功能特点、电气性能、应用示例等方面展开介绍。
一、FZH114芯片的功能特点1. FZH114芯片是一种双位数码管驱动器，支持使用纵向共阳或横向共阴方式。
2. FZH114芯片可以通过串行数据输入进行控制，同时也可以通过外部引脚手动输入控制信号。
3. FZH114芯片内置了多种显示模式，如静态显示、动态扫描显示、闪烁显示等，能够满足不同场合的需求。
4. FZH114芯片支持BCD码、十六进制码等多种数据输入格式，同时还可以输出亮度调节信号，方便对数码管亮度进行控制。
二、FZH114芯片的电气性能1. 工作电压：4.5V~5.5V2. 工作电流：200μA（静态显示），2.5mA（动态显示）3. 工作温度范围：-40℃~85℃4. 输出电压：0.5V（正常输出），2.5V（亮度调节输出）5. 输出驱动能力：20mA三、FZH114芯片的应用示例以FZH114芯片控制一个四位数码管为例，其连接示意图如下图所示：其中，U1为FZH114芯片，SW1~SW4为手动输入控制信号的开关，SCL为串行时钟信号，SDI为串行数据输入信号。
K1~K8为驱动数码管的输出引脚。
本示例使用横向共阴的方式连接数码管，并使用BCD码进行数据输入，采用静态显示模式。
通过程序设计，可以实现对FZH114芯片进行驱动控制，并对数码管进行不同模式的显示。
例如，可以实现数字时钟、温度计等常用功能。
同时，也可以通过亮度调节输入信号，控制数码管的亮度。
总的来说，FZH114芯片是一种功能强大、性能稳定的数字显示驱动芯片，在各种数码显示场合中得到广泛应用。
希望本文能够对FZH114芯片的了解和应用有所帮助。

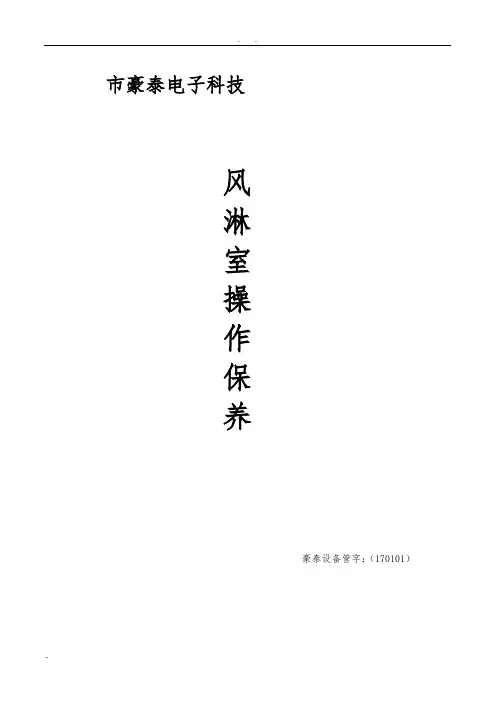

市豪泰电子科技风淋室操作保养豪泰设备管字：（170101）产品说明书简介：感您购买本公司更衣风淋室，更衣风淋室是防止污染空气进入洁净区的装置.其原理是利用高速洁净气流吹除进入洁净室人员更衣过程中衣物表面附着的灰尘颗粒。
同时，由于洁净室的两扇门是不同时开启的，可以兼起气闸作用，控制外部污染空气进入洁净区。
本设备广泛应用于半导体元器件生产工厂、生物实验室、制药厂、食品加工业、电子厂等等一切需要空气净化的场所。
此手册向您介绍更衣风淋室的结构及使用事项。
正视图側视图风淋各部分名称1. 顶盖 9. 脚踏板 17. 手动2. 电路控制板 10. 底盘 18. 照明3. 正压箱 11. 光电开关 19. 时间显示器4.高效过滤器 12. 左企身 20. 闭门器5. 右企身 13. 风嘴6. 不锈钢门 14.风嘴板7. 风机 15. 灯盖板8. 初效过滤器 16. 急停开关产 品 说 明 书正视图側视图技术指标：初效过滤器效率45%初效过滤器用料铝合金框箱体材质冷板材质［注］：以上仅为部分技术参数。
产品说明书一. 概述风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制。
可自动实现、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。
产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。
二.主板面膜示意图及按键说明风淋室面膜示意图A、风淋室控制面板按键说明:1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。
此按键主要用于外门不能解锁、风淋不能自动关闭及其它需维护时。
2、风淋按键：在外门关闭后，按下手动按键，系统即转入风淋过程。
此按键主要用于门磁、红外失灵或风机维护检修时。
3、照明按键：使用“照明”按键，可开关风淋室照明灯。
此按键主要用于门磁失灵或灯具检修时。
4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入部参数设置时进行调节或选项。
DFDA/DFQA 智能手操器使用说明●主要技术指标：1、显示方式：以单排或双排四位LED 显示给定值（SV）和反馈值（FB），并可双光柱进行给定值和反馈值百分比的模拟显示。
2、显示范围：0.0～100.0%，固定一位小数点。
3、控制及变送输出准确度：±0.5%FS±1字5。
4、输入信号：阀位给定输入：0～10mA、4～20mA、0～5V、1～5V。
阀位反馈输入：4～20mA。
5、模拟输入阻抗：电流信号Ri=100Ω；电压信号Ri=500KΩ。
6、输出负载能力：阀位反馈再输出信号：4～20mA 输出时Ro≤500Ω；0～10mA 输出时Ro≤1KΩ。
Q 型电流负载能力：4～20mA 输出时Ro≤500Ω；0～10mA 输出时Ro≤1KΩ。
D 型负载能力：6A/220V,交流过零触发7、报警方式：2路上下限报警控制,对应面板LED 指示。
8、远程控制：远程手/自动切换并报警输出,远程故障报警,对应面板LED 指示。
9、使用环境：环境温度：-10～55℃，环境湿度：10～90%RH。
10、耐压强度:输入/输出/电源/通讯≥1000V.AC 1分钟。
11、绝缘阻抗:输入/输出/电源/通讯≥100MΩ。

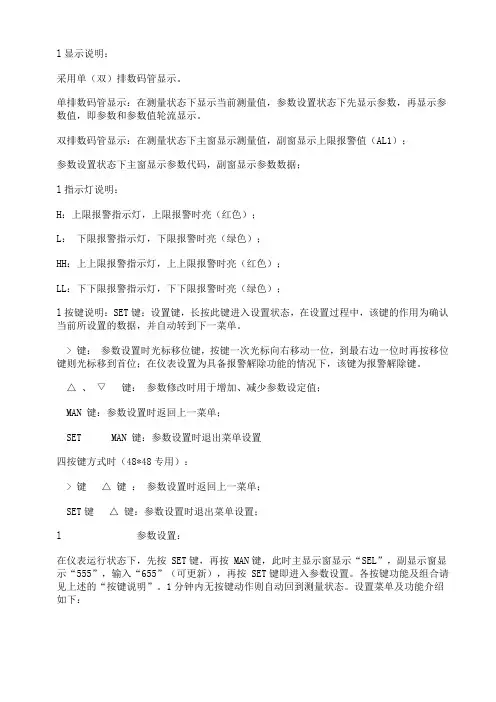

12、电源：交流85～265V，频率：50Hz±2Hz；直流电源：DC 16V-32V13、功耗：<4W ●显示说明：采用单（双）排数码管和光柱模拟显示。
单排数码管显示：在控制状态下，数码管显示当前反馈测量值，参数设置状态下，先显示参数功能代码，再显示参数设定值，即参数功能代码和参数设定值交替显示。
双排数码管显示：在控制状态下,上排数码管显示控制信号输入值，下排数码管显示阀位反馈信号输入值；在参数设置状态下，上排数码管显示参数功能代码，下排数码管显示参数设定值；光柱模拟显示：在控制状态下，单光柱显示时，光柱与数码管对应显示，双光柱显示时，左边光柱与上排数码管对应显示，右边光柱与下排数码管对应显示。
东莞市豪泰电子科技有限公司之五兆芳芳创作风淋室操作保养豪泰设备管字：（170101）产品说明书简介：感激您采办本公司更衣风淋室，更衣风淋室是避免污染空气进入洁净区的装置.其原理是利用高速洁净气流吹除进入洁净室人员更衣进程中衣物概略附着的尘埃颗粒.同时，由于洁净室的两扇门是不合时开启的，可以兼起气闸作用，控制外部污染空气进入洁净区.本设备普遍应用于半导体元器件生产工场、生物实验室、制药厂、食品加产业、电子厂等等一切需要空气净化的场合.此手册向您介绍更衣风淋室的结构及使用事项.正视图側视图风淋各部分名称1. 顶盖9. 脚踏板17. 手动2. 电路控制板10. 底盘18. 照明3. 正压箱11. 光电开关19. 时间显示器4.高效过滤器12. 左企身20. 闭门器5. 右企身13. 风嘴7. 风机15. 灯盖板8. 初效过滤器16. 急停开关产品说明书技巧指标：［注］：以上仅为部分技巧参数.产品说明书一. 概述风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制.可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功效.产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功效.二.主板面膜示意图及按键说明风淋室面膜示意图A、风淋室控制面板按键说明:1、急停按键：任什么时候候按下急停按键，白色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态.此按键主要用于内外门不克不及解锁、风淋不克不及自动封闭及其它需维护时.2、风淋按键：在内外门封闭后，按下手动按键，系统即转入风淋进程. 此按键主要用于门磁、红外失灵或风机维护检验时.3、照明按键：使用“照明”按键，可开关风淋室内照明灯.此按键主要用于门磁失灵或灯具检验时.4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项.B、常规风淋室任务流程：1．进入洁净区：1.1进入洁净区的人员打开外门时，内门电锁自动上锁以防风淋室内未净化空气流入洁净区,风淋室照明灯点亮,门外任务指示灯亮.1.2进入风淋室打开外门后，语音提示：“你好，请站在感应区内”.系统红外探头开始检测是否有人，如检测到有人, 系统即转入风淋进程.1.3风淋前内外门上锁，风机启动开始风淋, 同时，风淋倒计时开始计时.语音提示：“正在任务,请转动身体360度”.1.4如系统在外门关后规则时间内检测不到风淋室有人，前往待机状态.1.5风淋进程中，有人按动上调、下调、及照明开关时，语音将提示：“正在任务，请不要随便触摸开关”.1.6风淋进程中，有人按急停开关时将结束风淋.再次按急停键可取消急停状态.1.7风淋结束后，内门解锁，语音提示：“吹淋完毕，请从后门退出”.1.8人员走出风淋室并打开内门后，系统前往初始状态，等待下一次使用.1.9如风淋完成，内门解锁后.里面的人员在规则时间没有离开风淋室，系统默认人可能已离开，自动前往待机状态.1.10照明灯点亮后，规则时间内没有被再次触发，则自动熄灭.2．离开洁净区：2.1打开内门，外门电锁自锁，风淋室照明灯点亮，任务指示灯亮；2.2人走进风淋室，打开内门，系统开始检测是否有人在风淋室，如规则时间内检测到无人，内外门解锁；2.3如检测到有人，系统待人员打开外门时，内门上锁,当打开外门后，系统前往初始状态；2.4如遇特殊情况，人员可以选择前往洁净区，系统待人员打开内门，外门上电自锁,当打开内门后，系统前往初始状态；2.5外门开后，如规则时间内检测不到有人，若此时先打开外门，系统即转入进入洁净区流程；若此时先打开内门，系统则转入离开洁净区流程.2.6照明灯点亮后，设定时间内没有被再次触发，则自动熄灭.C、风淋室指示灯与数码管显示说明：1、风淋倒计时：双位白色数码管显示，任务时用于显示风淋时间设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示；4、风淋灯：此灯亮时指示风淋风机已被自动或手动启动；5、急停灯：此灯亮时指示系统处于急停状态.6、照明灯：当照明灯启动时此灯亮，可依照明键封闭或启动.三、副板接线示意图输入、输出端子接口说明：1、强电输入接口ａ．供电电源：220V AC（丝印标识表记标帜为220V AC IN）2、强电输出接口a．风机：1A 220V AC（接交换接触器线圈,丝印标识表记标帜为风机中继）b．照明：1A 220V AC（如灯管较多可接中间继电器,丝印标识表记标帜为照明指示灯）c．任务指示:1A 220V AC（丝印标识表记标帜为任务指示灯）d. 电源指示：1A 220V AC（丝印标识表记标帜为电源指示灯）3、弱电输入接口a．内门门磁开关：无源触点（丝印标识表记标帜为内门磁）b．外门门磁开关：无源触点（丝印标识表记标帜为外门磁）c．红外感应开关：无源触点（丝印标识表记标帜为红外）4、弱电输出接口a.红外开关电源：12VDC（丝印标识表记标帜为12V GO）b.外门电锁：600mA DC12V （外门电锁）c.内门电锁：600mA DC12V （内门电锁）四、操纵说明风淋室任务参数设定：1、风淋时间设定：在风淋开始前或结束后，直接通过上、下调节按键可以改动风淋延时时间，调节规模2-60秒，并由双位数码管显示，调节结束5秒后，系统自动保管该参数值.2、风淋完外门解锁延时设定（TI）：连续按下急停键20秒,系统进入内部参数设定，数码管显示：TI，再按上调或下调键可查抄风淋完外门解锁延时时间，单位为秒，按上调或下调键可在0-60秒内进行调节，风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；3、风淋完内门解锁延时设定（TO）：完成外门设置后，五秒内再次按风淋键，进入风淋完内门解锁延时设定（TO），通过上、下调节键可以查抄并在0-60秒内调节时间.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；4、内外门互锁开门延时设定（TC）：完成内门设置后，五秒内再次按风淋键，进入内外门互锁开门延时设定（TC），通过上、下调节键可以查抄并在0-60秒内调节内外门互锁开门延时时间.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；5、照明延时设定（TL）：完成内外门互锁设置后，五秒内再次按按风淋键，进入照明延时设定（TL），通过上、下调节键可以查抄并在0-60分钟内调节照明延时熄灭时间.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；6、程序选择设定（TD）：完成照明设置后，五秒内再次按风淋键，进入程序选择设定（TD），通过上、下调节键可以查抄并在00-02选择程序.00:正常风淋程序,01:有门无感应程序,02:有感应无门程序.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；7、内外门交换设定（TN）：完成程序选择设置后，五秒内再次按风淋键，进入内外门交换设定（TN），通过上、下调节键可以查抄并在00-01选择程序.00:正常,01:交换.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；五、使用注意事项：1、产品开孔尺寸：L×W=245×125（MM）2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开；3、产品使用的红外感应开关要求：220V AC或12VDC供电，无人时触点断开，有人时触点闭合；4、产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）.5、因线路板限制，各接口端子建议均不要外接大于100W设备，如风机较功率较大或灯盘较多可经交换接触器及中间继电器转接；电源改板说明：（1）改用开关电源后产品重量比原产品加重三倍.（削减运输碰撞损坏元器件）.（2）80-250V AC宽电压输入：（改进了旧产品电路低压时可能导致不任务，高压时烧变压器的问题）.（3）输出直流电压12.VDC稳定输出：(原来变压器输出直流电压12-18VDC动摇很大，因电锁，线路板上的继电器额外任务都是12VDC，不稳定的电压将导致元器件发烧或任务不稳定并且会影响其任务寿命.（4）输出电压短路自动庇护功效：当外置12VDC短路时，本电路自动庇护，无论短路多长时间，对电路无影响，当短路排除时自动恢复正常.（旧产品如短路时，几秒钟时间就会烧毁变压器或其它元器件）产品说明书123维护与调养1.本设备必须有经过专业培训的人员进行日常维护与保管2.小型毛病由甲方培训的设备人员自行处理，大型毛病由我方人员上门维修.3.按图示1可以取下初效过滤器，每月查抄，如觉察到有一层尘埃，则需要换过滤器.4.按图示2、3可以取下高效过滤器.高效过滤器的寿命决定于两个因素：风淋室使用的次数及初效过滤器的维护.一般情况下，高效过滤器的使用期为两年，定期丈量及记实风速，当风嘴风速低于10米/秒时，高效过滤器须改换.5.进出门时不得强制性地将两侧门同时打开，以免造成门锁的破坏.6.进出门时不要用手推玻璃，以免玻璃破碎后伤人.7.进出门时必须轻拉推门把手，不要将门的开度打开至极限，以免造成门、门锁、闭门器的损坏.8.风淋系统任务时，不得强制性地将门打开.［注］：:如需调节风淋时间,请按动时间显示屏下方的上下键按钮.（安装示意图）。
前言
《单片机应用技术》是自动化类专业一门理论较深.实践较强的主干综合专业课，该课程包括检测转换技术，微控技术和可编程控制技术等三大部分。
检测与转换技术主要是实现物理量检测并将被检测的物理量转换成计数机或plc能识别的有效信号，作为控制系统的感知部分。
而微机控制技术和可编程控制技术则在接收感知系统传来的信号技术基础上，根据执行机构的动作要求进行程序编制，形成控制信号，从而驱动动力系统进行各种操作。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
事实上单片机是世界上数量最多的计算机。
现代人类生活中所用的几乎每件电子和机械产品中都会集成有单片机。
手机、电话、计算器、家用电器、电子玩具、掌上电脑以及鼠标等电脑配件中都配有1-2部单片机。
而个人电脑中也会有为数不少的单片机在工作。
汽车上一般配备40多部单片机，复杂的工业控制系统上甚至可能有数百台单片机在同时工作！单片机的数量不仅远超过PC机和其他计算的综合，甚至比人类的数量还要多。
原理图
程序说明
数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8可分为1位、2位、4位等等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
动态显示驱动：数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,h"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。
通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示，这就是动态驱动。
在轮流显示过程中，每位数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O端口，而且功耗更低。
LED数码管动态显示
共阳极的LED数码管，共阳就是7段的显示字码共用一个电源的正。
原理示意图：
从上图可以看出，要是数码管显示数字，有两个条件：1、是要在VT端（3/8脚）加正电源；2、要使（a,b,c,d,e,f,g,dp)端接低电平或“0”电平。
这样才能显示的。
例：如要显示“0”，则要 a,b,c,d,e,f六个字段亮就显示“0”了，而g和dp字段不亮；这样只要向P0口送出相应的代码即可，编码方法如下表：
dp g f e d c b a 显示的
字符编码
P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0
0 0 0 1 0 0 1 0 0 0C0H
1 0 1 1 1 0 1 1 1 0F9H 1 1 0 0 0 0 1 0
2 0A4H 1 0 1 0 0 0 1 0
3 0B0H 0 0 1 0 1 0 1 1
4 99H
0 0 1 0 0 1 1 0 5 92H
0 0 0 0 0 1 1 0 6 82H
1 0 1 1 1 0 1 0 7 0F8H 0 0 0 0 0 0 1 0 8 80H
0 0 1 0 0 0 1 0 9 90H
程序使用时，只需将显示数字所对应的编码送P0口，然后打开相应的数码管显示位的电源控制即可显示相应的字符。
多位数码管显示控制程序及说明
START: MOV R0,#0 ；清零
MOV DPTR,#TABLE ；指定查表起始地址LOOP: ACALL DISPLAY ；调用子程序DISPLAY INC R0 ；R0加1
CJNE R0,#100,LOOP ；R0未到100则转换
JMP START ；跳转
DISPLAY: MOV A,R0 ；把R0里的数据送入A MOV B,#10 ；把10送入B
DIV AB ；a b相除
MOV 20H,A ；十位送入20H
MOV 21H,B ；个位送入21H
MOV R3,#50 ；把50送入R3
LOOP1: MOV A,21H ；取个位数
ACALL CHANG ；调用子程序CHANG CLR P2.4 ；开个位显示
ACALL DLY ；调用子程序DLY
SETB P2.4 ；关闭个位显示
MOV A,20H ；取十位数
ACALL CHANG ；调用子程序CHANG CLR P2.5 ；开十位显示
ACALL DLY ；调用子程序DLY
SETB p2.5 ；关闭十位显示
DJNZ R3,LOOP1 ；循环50次
RET ；子程序返回CHANG: MOVC A,@A+DPTR ；查表
MOV P0,A ；查表结果送入P0
RET ；子程序返回
DLY: MOV R6,#20 ；典型延时子程序延时
D1: MOV R7,#248 10ms
DJNZ R7,$
DJNZ R6,D1
RET
TABLE: DB 0C0H,0F9H,0A4H, ；表数据共阳极数码管显示代码 DB 0B0H,99H,92H,82H,
DB 0F8H,80H,90H
总结
时间过的真快，转眼间两周的实训时间就过了，这次单片机实习的任务是控制数码管。
在课本上只有对数码管的一些定义，现实中没有见过它的结构，细微的观察它，理解它，这次实训使我进一步了解它。
首先，我们组有了自己的数码管，它是一个显示两位数字的数码管，一共有十个端口，包括8个发光二极管和两个电源端。
观察完数码管，我们就对它进行焊接，在我们组员的共同努力下，对电路板的焊接终于完成了。
在焊接期间，要认真，才能焊接的既牢固又精美。
完成后就开始验证电路板，然后进行程序编制，我们的程序是利用数码管显示00-99。
开始对编程就一知半解的我们，在全组成员的工同努力下通过上网查资料，和别人组讨论，研究，共同努力下，程序终于完成了。
最后我们就开始对程序进行验证，当时出现了许多细微的问题，但我们耐心修改并细心请教老师，同学，通过调试，最终实现数码管的显示。
通过这次实习，我感受到组员的团结，大家都很用心，都在努力完成任务。
这就是我们之间所需要的团队合作精神，不论在以后的工作还是生活中都要用到它。
最后我要致谢我们的老师和同学。
心得体会
在这次实训单片机过程中，我感觉到付出努力就会有成绩，实训过程中，老师只是稍微的提了一下实训要求，同学们就积极的参与在其中，从网上自己查找资料，自己设计自己的想法，让它得以实现，这样老师给大家了一个锻炼的机会，在以后的工作中，一切的一切都要靠自己去完成，所以老师提前锻炼了大家的自己动手能力，提高自己的能力，在以后的工作中能得以实用，我倍感到十分的欣慰。
本次实习教学给我们积累了很多的经验，在老师，同学的帮助之下，顺利的完成这次实训任务，在我这里，我向你们说一声谢谢了，这些天里，每天早起晚归的努力，也确实学到了很多的东西。
首先，对于以前一窍不通的方案有了自己的认识和感想。
再者，在学校里积累下来的问题也基本上都迎刃而解。
经过这次实训，我也懂得了一个道理，就是团队作用是战胜一切的前提，要想做好一件事情，首先要做好的是把不的团队搞好，才是最为重要的。
例如在这次试训过程中如果要一个人来完成，那么耗时之长，不可估计，这样更节省下了时间，为其他的事节省下更多的时间。
同学之间的优势可以互补，只要我们发挥团队精神我们就能很好的完成任务。
实训虽然结束了，但我们现在的学习并未结束，在以后的学习中，我们应该珍惜在学校的每一天，再接再厉，不断完善自己的技能和技巧，把自身的弱势和不足变成优势与特长，扫清我们就业道路上的绊脚石，让自己更顺利步入社会，适应社会，为自己拥有一个美好的未来而加倍努力！
参考文献
【1】赵辉《SOC中IP核重用技术及其接口模型》中国集成电路2005年11期
【2】屠其非,周伟;《LED用于汽车信号灯的展望》灯与照明2000年06期
【3】阎石主编《数字电子电路》北京高等教育出版社
【4】谢自美主编《电子线路设计实验测试》（第三版）武昌华中科技大学版社 2005年
【5】王津《单片机原理与应用》重庆大学出版社 2000年【6】林军《用单片机控制的交通信号灯》电脑学习2001.8 第4期【7】张淑清《单片微型计算机接口技术及其应用》国防工业出版社2001年
【8】黄继昌《传感器工作的原理及应有实例》北京人民邮电出版社1999年。
