CO2气体保护焊基本操作方法

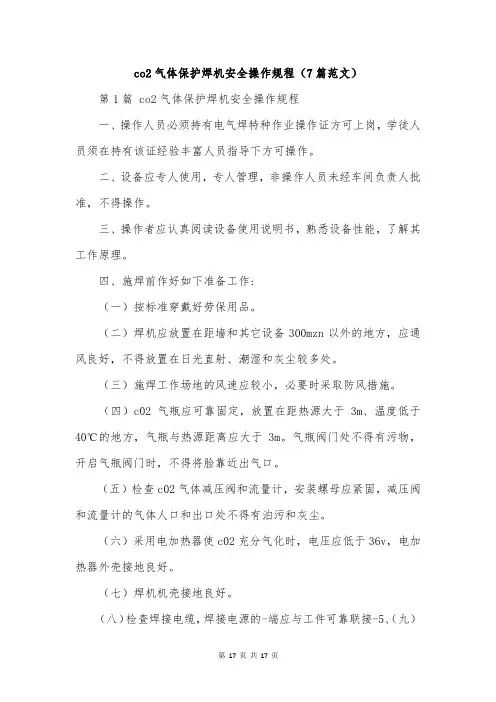

co2气体保护焊机安全操作规程（7篇范文）第1篇 co2气体保护焊机安全操作规程一、操作人员必须持有电气焊特种作业操作证方可上岗，学徒人员须在持有该证经验丰富人员指导下方可操作。

二、设备应专人使用，专人管理，非操作人员未经车间负责人批准，不得操作。

三、操作者应认真阅读设备使用说明书，熟悉设备性能，了解其工作原理。

四、施焊前作好如下准备工作:（一）按标准穿戴好劳保用品。

（二）焊机应放置在距墙和其它设备300mzn以外的地方，应通风良好，不得放置在日光直射、潮湿和灰尘较多处。

（三）施焊工作场地的风速应较小，必要时采取防风措施。

（四）c02气瓶应可靠固定，放置在距热源大于3m、温度低于40℃的地方，气瓶与热源距离应大于3m。

气瓶阀门处不得有污物，开启气瓶阀门时，不得将脸靠近出气口。

（五）检查c02气体减压阀和流量计，安装螺母应紧固，减压阀和流量计的气体人口和出口处不得有泊污和灰尘。

（六）采用电加热器使c02充分气化时，电压应低于36v，电加热器外壳接地良好。

（七）焊机机壳接地良好。

（八）检查焊接电缆，焊接电源的-端应与工件可靠联接-5、（九）各连接气管连接应牢固，无泄漏。

（十）焊枪的喷嘴与导电部件的绝缘应良好s导电嘴和焊丝的接触应可靠；送丝机构、减速箱的润滑应良好。

（十（一）焊机上不得堆放杂物。

五、施焊人员合电焊机开关时，应戴干燥绝缘手套，另一只手不得按在电焊机的外壳上。

六、根据焊件的形状、材质、厚度、焊接位置等情况选择正确的焊接参数进行施焊。

七、焊接时应注意事项。

（一）焊接过程中如发现焊机冒烟等故障现象，必须停机检查，不得带病使用。

（二）不准在带压、带气、带电设备上进行焊接，特殊情况下须。

焊接时，应制定周密的安全措施，并报上一级批准。

（三）禁止在储有易燃、易爆物品的房间内进行焊接，如必须焊接，要根据现场情况采取可靠的安全措施。

（四）禁止在雨雪中焊接，如必须施焊，则采取防雨雪措施。

（五）在可能引起火灾的场所附近焊接时，必须备有必要的消防器材。

二氧化碳保护焊机操作规程有哪些（5篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!二氧化碳保护焊机操作规程有哪些（5篇）二氧化碳保护焊机操作规程有哪些篇11.熟悉设备：了解二氧化碳保护焊机的基本构造，包括焊接电源、送丝机构、气体系统和控制系统。

co2保护焊机安全操作规程有哪些（20篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!co2保护焊机安全操作规程有哪些（20篇）co2保护焊机安全操作规程有哪些篇1保护焊机的安全操作规程一、操作前准备1.检查焊机外观，确认无明显损伤或异常。

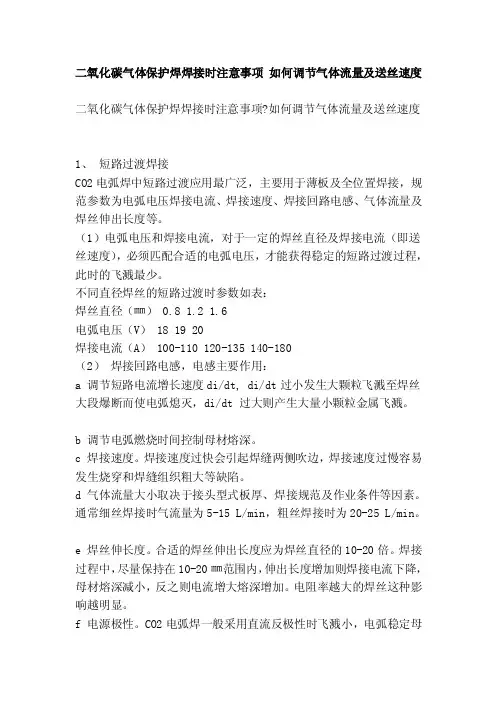

二氧化碳气体保护焊焊接时注意事项如何调节气体流量及送丝速度二氧化碳气体保护焊焊接时注意事项?如何调节气体流量及送丝速度1、短路过渡焊接CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。

（1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。

不同直径焊丝的短路过渡时参数如表：焊丝直径（㎜） 0.8 1.2 1.6电弧电压（V） 18 19 20焊接电流（A） 100-110 120-135 140-180（2）焊接回路电感，电感主要作用：a 调节短路电流增长速度di/dt, di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt 过大则产生大量小颗粒金属飞溅。

b 调节电弧燃烧时间控制母材熔深。

c 焊接速度。

焊接速度过快会引起焊缝两侧吹边，焊接速度过慢容易发生烧穿和焊缝组织粗大等缺陷。

d 气体流量大小取决于接头型式板厚、焊接规范及作业条件等因素。

通常细丝焊接时气流量为5-15 L/min，粗丝焊接时为20-25 L/min。

e 焊丝伸长度。

合适的焊丝伸出长度应为焊丝直径的10-20倍。

焊接过程中，尽量保持在10-20㎜范围内，伸出长度增加则焊接电流下降，母材熔深减小，反之则电流增大熔深增加。

电阻率越大的焊丝这种影响越明显。

f 电源极性。

CO2电弧焊一般采用直流反极性时飞溅小，电弧稳定母材熔深大、成型好，而且焊缝金属含氢量低。

2、细颗粒过渡。

（1）在CO2气体中，对于一定的直径焊丝，当电流增大到一定数值后同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。

细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。

细颗粒过渡焊接时也采用直流反接法。

（2）达到细颗粒过渡的电流和电压范围：焊丝直径（mm）电流下限值（A）电弧电压（V）1.2 300 34- 351.6 4002.0 500随着电流增大电弧电压必须提高，否则电弧对熔池金属有冲刷作用，焊缝成形恶化，适当提高电弧电压能避免这种现象。

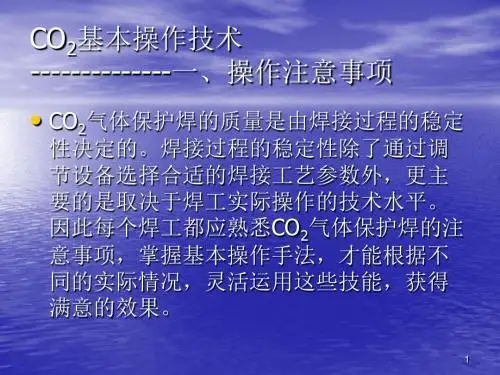

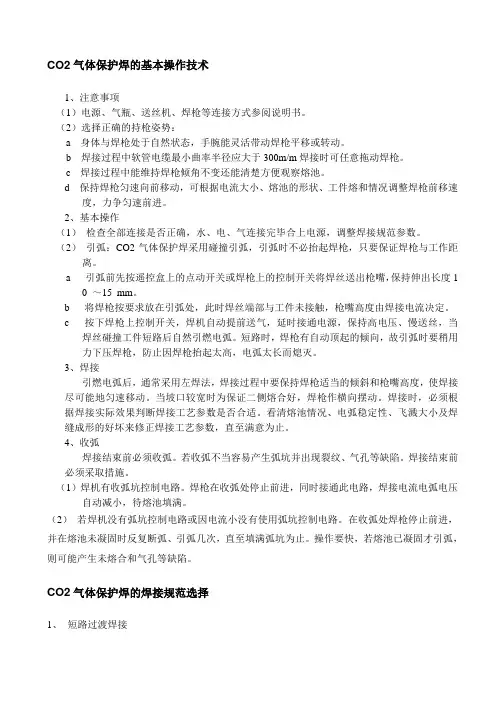

CO2气体保护焊的基本操作技术1、注意事项（1）电源、气瓶、送丝机、焊枪等连接方式参阅说明书。

（2）选择正确的持枪姿势：a 身体与焊枪处于自然状态，手腕能灵活带动焊枪平移或转动。

b 焊接过程中软管电缆最小曲率半径应大于300m/m焊接时可任意拖动焊枪。

c 焊接过程中能维持焊枪倾角不变还能清楚方便观察熔池。

d 保持焊枪匀速向前移动，可根据电流大小、熔池的形状、工件熔和情况调整焊枪前移速度，力争匀速前进。

2、基本操作（1）检查全部连接是否正确，水、电、气连接完毕合上电源，调整焊接规范参数。

（2）引弧：CO2气体保护焊采用碰撞引弧，引弧时不必抬起焊枪，只要保证焊枪与工作距离。

a 引弧前先按遥控盒上的点动开关或焊枪上的控制开关将焊丝送出枪嘴，保持伸出长度10 ～15 mm。

b 将焊枪按要求放在引弧处，此时焊丝端部与工件未接触，枪嘴高度由焊接电流决定。

c 按下焊枪上控制开关，焊机自动提前送气，延时接通电源，保持高电压、慢送丝，当焊丝碰撞工件短路后自然引燃电弧。

短路时，焊枪有自动顶起的倾向，故引弧时要稍用力下压焊枪，防止因焊枪抬起太高，电弧太长而熄灭。

3、焊接引燃电弧后，通常采用左焊法，焊接过程中要保持焊枪适当的倾斜和枪嘴高度，使焊接尽可能地匀速移动。

当坡口较宽时为保证二侧熔合好，焊枪作横向摆动。

焊接时，必须根据焊接实际效果判断焊接工艺参数是否合适。

看清熔池情况、电弧稳定性、飞溅大小及焊缝成形的好坏来修正焊接工艺参数，直至满意为止。

4、收弧焊接结束前必须收弧。

若收弧不当容易产生弧坑并出现裂纹、气孔等缺陷。

焊接结束前必须采取措施。

（1）焊机有收弧坑控制电路。

焊枪在收弧处停止前进，同时接通此电路，焊接电流电弧电压自动减小，待熔池填满。

（2）若焊机没有弧坑控制电路或因电流小没有使用弧坑控制电路。

在收弧处焊枪停止前进，并在熔池未凝固时反复断弧、引弧几次，直至填满弧坑为止。

操作要快，若熔池已凝固才引弧，则可能产生未熔合和气孔等缺陷。

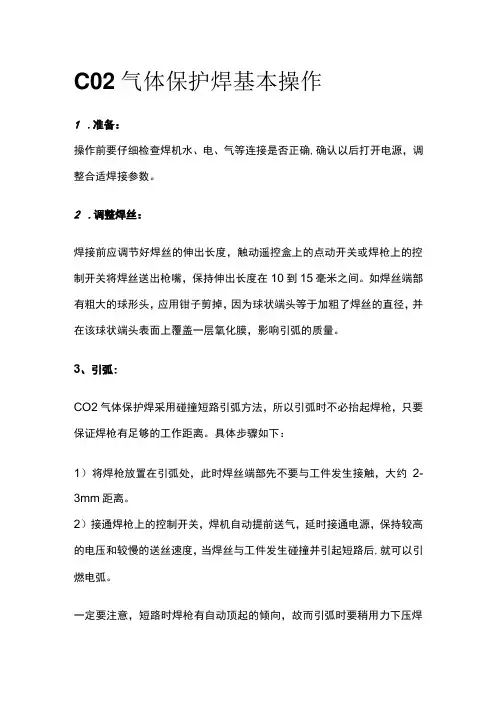

C02气体保护焊基本操作1.准备：操作前要仔细检查焊机水、电、气等连接是否正确,确认以后打开电源，调整合适焊接参数。

2.调整焊丝：焊接前应调节好焊丝的伸出长度，触动遥控盒上的点动开关或焊枪上的控制开关将焊丝送出枪嘴，保持伸出长度在10到15毫米之间。

如焊丝端部有粗大的球形头，应用钳子剪掉，因为球状端头等于加粗了焊丝的直径，并在该球状端头表面上覆盖一层氧化膜，影响引弧的质量。

3、引弧:CO2气体保护焊采用碰撞短路引弧方法，所以引弧时不必抬起焊枪，只要保证焊枪有足够的工作距离。

具体步骤如下：1）将焊枪放置在引弧处，此时焊丝端部先不要与工件发生接触，大约2-3mm距离。

2）接通焊枪上的控制开关，焊机自动提前送气，延时接通电源，保持较高的电压和较慢的送丝速度，当焊丝与工件发生碰撞并引起短路后,就可以引燃电弧。

一定要注意，短路时焊枪有自动顶起的倾向，故而引弧时要稍用力下压焊枪，防止因焊枪抬起太高，电弧太长而熄灭。

4.焊接：C02气体保护焊接可以采用左焊法和右焊法。

右焊法时，焊池被电弧力吹向后方，因此电弧能直接作用于母材上，从而获得较大的熔深，焊道变为窄而凸起。

但是焊接时不便观察，不易准确掌握焊接方向，容易焊偏，尤其焊接对接接头时。

采用左向焊法时，电弧大部分时间作用在液态熔池上，所以熔深减小,而焊道变得宽而平。

左焊法能清楚地看到待焊接头，易掌握焊接方向，不会焊偏。

所以C02气体保护焊一般都采用左焊法。

注意焊接整个过程中，要保持焊枪适当的倾斜和枪嘴高度，焊枪移动要尽可能做到匀速。

如果焊接的坡口较宽，两侧不容易熔合好，这时候要使焊枪横向摆动，这样有利于两侧的熔合。

操作时，要注意对焊接效果进行观察，因为提前预设的焊接参数不一定就是最适合的参数,要根据焊机的实际效果,如熔池情况、电弧稳定性、飞溅大小及焊缝成形的好坏等，随时对焊接参数进行调整。

C02气体保护焊接运丝方式有直线移动法和横向摆动法。

直线移动法即焊丝只做直线运动不做横向摆动。

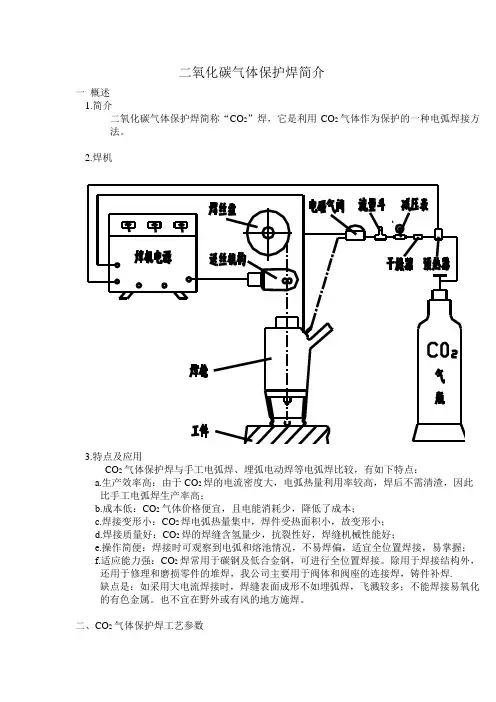

二氧化碳气体保护焊简介一概述1.简介二氧化碳气体保护焊简称“CO2”焊，它是利用CO2气体作为保护的一种电弧焊接方法。

2.焊机CO2气体保护焊与手工电弧焊、埋弧电动焊等电弧焊比较，有如下特点：a.生产效率高：由于CO2焊的电流密度大，电弧热量利用率较高，焊后不需清渣，因此比手工电弧焊生产率高；b.成本低：CO2气体价格便宜，且电能消耗少，降低了成本；c.焊接变形小：CO2焊电弧热量集中，焊件受热面积小，故变形小；d.焊接质量好：CO2焊的焊缝含氢量少，抗裂性好，焊缝机械性能好；e.操作简便：焊接时可观察到电弧和熔池情况，不易焊偏，适宜全位置焊接，易掌握；f.适应能力强：CO2焊常用于碳钢及低合金钢，可进行全位置焊接。

除用于焊接结构外，还用于修理和磨损零件的堆焊，我公司主要用于阀体和阀座的连接焊，铸件补焊.缺点是：如采用大电流焊接时，焊缝表面成形不如埋弧焊，飞溅较多；不能焊接易氧化的有色金属。

也不宜在野外或有风的地方施焊。

二、CO2气体保护焊工艺参数为了保证CO2气体保护焊能获得优良的焊接质量，除了要有合适的焊接设备和焊接材料外，还应选择合理的焊接工艺参数，包括：焊丝直径、焊接电流、电弧电压、焊丝伸出长度、焊接速度、气体流量、电源极性及回路电感等八种工艺参数。

1.焊丝直径：焊丝直径根据焊件厚度、焊缝空间位置及生产率等条件来选择薄板或中板的立、横、仰焊时，多采用直径1.6mm以下的细焊丝。

当平焊位置焊接中厚板时，可采用直径大于1.6mm的粗丝。

根据以上原则，本公司在“座─体”连接焊时，一般可选焊丝直径1.0~1.6左右的细丝进行焊接。

2.焊接电流：CO2保护焊时，焊接电流是最重要的参数。

因为焊接电流的大小，决定了焊接过程的熔滴过渡形式，从而对飞溅程度、电弧稳定性有很大的影响，同时，焊接电流对于熔深及生产率，也有着决定性的影响。

电流增大，熔深增加，熔宽略增加，焊丝熔化速度增加，生产率提高，但电流太大时，会使飞溅增加，并容易产生烧穿及气孔等缺陷。
