第六章悬架设计——汽车设计摘要悬架系统是汽车设计中至关重要的组成部分，它为汽车提供了稳定的操控性和舒适的驾乘体验。
本文将介绍悬架系统的基本概念、设计原则和常见类型，旨在帮助汽车设计师了解悬架系统的设计过程和要点，为汽车的悬架设计提供指导和参考。
悬架系统的基本概念悬架系统是汽车中用于支撑车身和轮胎的重要装置，它的主要功能是吸收和减少路面不平度对驾驶员和乘客的影响，保证汽车在行驶过程中具有稳定的操控性和舒适的驾乘体验。
悬架系统的主要组成部分包括弹簧、减震器、转向机构、齿轮组、悬架臂、车轮和轮胎等。
其中，弹簧和减震器是悬架系统的核心部件，它们直接影响着汽车的行驶稳定性和舒适性。
悬架系统的设计原则1.负载平衡原则悬架系统设计的一个重要原则是负载平衡。
悬架系统必须确保车身各部分的重量分布均匀，以避免车身前后倾斜、侧倾等现象，保证汽车在行驶时稳定性和舒适性。
2.悬挂高度原则悬架系统的悬挂高度是指车轮离地高度，悬挂高度的调整对轮胎的抓地力、车身的稳定性、悬挂系统的响应速度等都有着至关重要的影响。
3.质量和强度原则悬架设计必须考虑汽车的总重量和各零部件的强度，以确保悬架系统在各种路况下都能承受负载和力量的作用。
常见的悬架类型1.独立悬挂系统独立悬挂系统是目前汽车悬架系统的主流类型，它将每个车轮独立地连接到车身，可根据路面状况独立地调整吸震性能，使得汽车在行驶中更加平稳和舒适。
2.悬挂叉式悬挂系统悬挂叉式悬挂系统与常规独立悬挂系统相似，不同之处在于前后悬挂系统之间采用悬挂叉连接，能够更好地分散受力，提高悬架系统的稳定性和耐用性。
3.悬架梁式悬挂系统悬架梁式悬挂系统是一种简单而经济的悬架系统类型，主要应用于低档车辆。
它将左右车轮通过悬架梁连接到车身，使用一个弹簧和一个减震器来吸收路面不平度，具有结构简单、成本低的优点。
4.多连杆悬挂系统多连杆悬挂系统是一种复杂的汽车悬架结构，由多个连杆组成，可以在不同的路面状况下调整悬挂高度和减震力度，以提高汽车的稳定性和操控性。

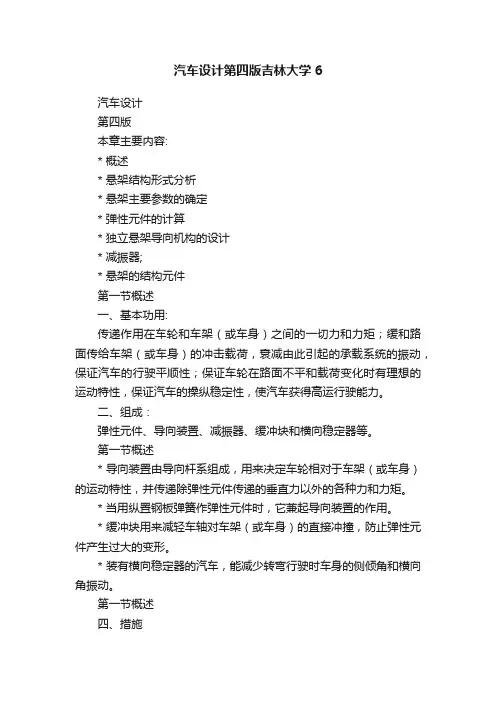

汽车设计第四版吉林大学6汽车设计第四版本章主要内容:* 概述* 悬架结构形式分析* 悬架主要参数的确定* 弹性元件的计算* 独立悬架导向机构的设计* 减振器;* 悬架的结构元件第一节概述一、基本功用:传递作用在车轮和车架（或车身）之间的一切力和力矩；缓和路面传给车架（或车身）的冲击载荷，衰减由此引起的承载系统的振动，保证汽车的行驶平顺性；保证车轮在路面不平和载荷变化时有理想的运动特性，保证汽车的操纵稳定性，使汽车获得高运行驶能力。
二、组成：弹性元件、导向装置、减振器、缓冲块和横向稳定器等。
第一节概述* 导向装置由导向杆系组成，用来决定车轮相对于车架（或车身）的运动特性，并传递除弹性元件传递的垂直力以外的各种力和力矩。
* 当用纵置钢板弹簧作弹性元件时，它兼起导向装置的作用。
* 缓冲块用来减轻车轴对车架（或车身）的直接冲撞，防止弹性元件产生过大的变形。
* 装有横向稳定器的汽车，能减少转弯行驶时车身的侧倾角和横向角振动。
第一节概述四、措施1）要求由簧上质量与弹性元件组成的振动系统的固有频率应在合适的频段，并尽可能低。
2）前、后悬架固有频率的匹配应合理。
3）应采用非线性弹性特性悬架。
4）悬架应装有减振器，并使之具有合理的阻尼。
5）要正确地选择悬架方案和参数，在车轮上、下跳动时，使主销定位角变化不大、车轮运动与导向机构运动要协调，避免前轮摆振；汽车转向时，应使之稍有不足转向特性。
6）独立悬架导向杆系铰接处多采用橡胶衬套，能隔绝车轮所受来自路面的冲击向车身的传递。
第一节结束！第二节悬架结构形式分析4、非独立悬架（纵置钢板弹簧为弹性元件兼作导向装置）优点：结构简单，制造容易，维修方便，工作可靠。
缺点：刚度较大，平顺性较差；簧下质量大；左、右车轮会相互影响，并使车轴（桥）和车身倾斜；车轮会左、右摇摆，使前轮容易产生摆振；前轮跳动时，悬架易与转向传动机构产生运动干涉；当汽车直线行驶在凹凸不平的路段上时，不仅车轮外倾角有变化，还会产生不利的轴转向特性；汽车转弯5、独立悬架优点：簧下质量小；悬架占用的空间小；弹性元件只承受垂直力，所以可以用刚度小的弹簧，使车身振动频率降低，改善了汽车行驶平顺性；由于采用断开式车轴，所以能降低发动机的位置高度，使整车的质心高度下降，改善了汽车的行驶稳定性；左、右车轮各自独立运动互不影响，可减少车身的倾斜和振动，同时在起伏的路面上能获得良好的地面附着能力；独立悬架可提供多种方案供设计人员选用，以满足不同设计要求。
汽车设计讲稿-第六章悬架设计第六章悬架设计§6-1 概述：一、功用：传力、缓冲、减振：保证平顺性、操纵稳定性二、组成：弹性元件：传递垂直力，评价指标为单位质量储能等导向装置：车轮运动导向，并传递垂直力以外的力和力矩减振器：减振缓冲块：减轻车轴对车架的撞击，防止弹性元件变形过大横向稳定器：减少转弯时车身侧倾太大和横向角振动三、设计要求：1）良好的行驶平顺性：簧上质量 + 弹性元件的固有频率低；前、后悬架固有频率匹配：乘：前悬架固有频率要低于后悬架尽量避免悬架撞击车架；簧上质量变化时，车身高度变化小。
2）减振性好：衰减振动、抑制共振、减小振幅。
3）操纵稳定性好：车轮跳动时，主销定位参数变化不大；前轮不摆振；稍有不足转向（δ1>δ2）4）制动不点头，加速不后仰，转弯时侧倾角合适5）隔声好6）空间尺寸小。
7）传力可靠、质量小、强度和寿命足够。
§6-2 悬架结构形式分析：一、非独立悬架和独立悬架：二、独立悬架结构形式分析：1、评价指标：1）侧倾中心高度：A、侧倾中心：车身在通过左、右车轮中心的横向垂直平面内发生侧倾时，相对于地面的瞬时转动中心，叫侧倾中心。
B、侧倾中心高度：侧倾中心到地面的距离。
C、侧倾中心位置影响：位置高：侧倾中心到质心的距离缩短，侧向力臂和侧倾力矩↓，车身侧倾角↓；过高：车身倾斜时轮距变化大，加速轮胎车轮外倾角α磨损。
2）车轮定位参数：车轮外倾角α，主销内倾角β，主销后倾角γ，车轮前束等会发生变化。
主销后倾角γ变化大→转向轮摆振车轮外倾角α化大→直线行驶稳定性；轮距变化，轮胎磨损3）悬架侧倾角刚度A、车厢侧倾角：车厢绕侧倾轴线转动的角度B、影响：车厢侧倾角与侧倾力矩和悬架总的侧倾角刚度有关，影响操纵稳定性和平顺性4）横向刚度：影响操纵稳定性转向轴上悬架横向刚度小，转向轮易摆振，5）空间尺寸：占用横向尺寸→影响发动机布置和拆装；占用高度尺寸→影响行李箱大小和油箱布置。
